XS5/XS6

產品特色

對應EtherCAT®等乙太網路為基礎的工業用網路

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

小型（RJ45連接器）

•可減少纜線的捲繞體積纏空間的小型RJ45連接器，LSZH＊採用e徑φ6.3mm·AWG26的纜線、PUR採用外徑φ6.0mm·AWG26的纜線。
•纜線顏色有藍色、黃色與綠色三色可供選用。
•纜線長0.2m～20m有12種（LSZH）、0.5～20m的有10種（PUR）。
註. PUR纜線採用由編織帶與鋁製隔離帶結合而成的雙重隔離結構。
LSZH纜線為使用鋁製隔離帶的單層屏蔽隔離構造，但通訊、雜訊特性經過確認符合規格值。
＊Low Smoke Zero Halogen纜線

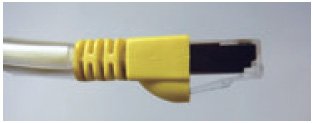

RJ45連接器形狀

堅固型（RJ45連接器）

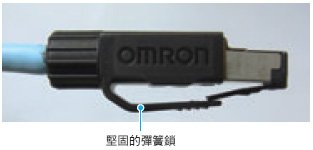

•具有堅固彈簧鎖及纜線保持強度的RJ45連接器。
•採用外徑為φ6.5mm （PVC）的AWG22纜線。
•適用於預料會產生雜訊的FA環境、採用由編織帶與鋁製隔離帶結合而成的雙重隔離結構。

RJ45連接器形狀

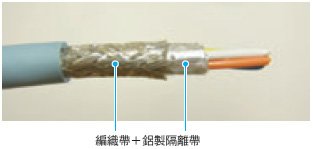

雙重隔離結構（PVC纜線）

組裝式連接器

不需使用壓線鉗等專用工具，即可輕鬆在現場組裝乙太網路纜線。

→有關組裝步驟，詳情請參閱16頁。

纜線引出長度

小型（RJ45連接器）

堅固型（RJ45連接器）

防水型（M12連接器）

・適用於IP67的耐環境型。

・採用操作一次（旋轉1／8轉）即可嵌合的Smartclick連接器（與現有的M12螺絲式連接器相容）

・L形接頭纜線、印刷電路板用直線端子等種類豐富的產品。

・增加了插座纜線型、耐繞曲纜線型。

M12連接器形狀

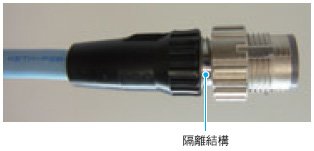

雙重隔離結構（PVC纜線）

防水型（M12接頭）強化隔離纜線規格

・抗雜訊效果更高的強化隔離纜線規格。推薦用於EtherCAT通訊。

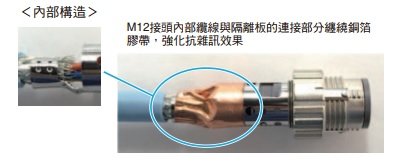

・除纜線的雙重屏蔽隔離構造外，M12接頭處還新增銅箔膠帶，增強通訊性能（參照下圖）。

強化隔離纜線（雙重屏蔽隔離構造＋纏繞銅箔膠帶）

堅固型（RJ45連接器）、防水型（M12連接器）、隔離效果資料

以上數據為蔽公司的實驗結果，恕不保證客戶在實際環境與條件下操作的隔離效果與此相同。

與無隔離產品比較隔離效果

與無隔離產品的數據差異。數字越大，隔離效果越高。

2715_fe_10

・Smartclick為Omron的註冊商標。

・EtherCAT®為德國的Beckhoff公司所授權提供的註冊商標，亦為取得專利的技術。

・Ethernet為富士全錄公司的註冊商標。

小型（RJ45連接器）

種類	類別	纜線被覆材質	纜線顏色	纜線長度(m)	型號
兩側接頭纜線 (RJ45/RJ45)	Cat.6A	LSZH	藍色	0.2	XS6W-6LSZH8SS20CM-B
				0.3	XS6W-6LSZH8SS30CM-B
				0.5	XS6W-6LSZH8SS50CM-B
				1	XS6W-6LSZH8SS100CM-B
				1.5	XS6W-6LSZH8SS150CM-B
				2	XS6W-6LSZH8SS200CM-B
				3	XS6W-6LSZH8SS300CM-B
				5	XS6W-6LSZH8SS500CM-B
				7.5	XS6W-6LSZH8SS750CM-B
				10	XS6W-6LSZH8SS1000CM-B
				15	XS6W-6LSZH8SS1500CM-B
				20	XS6W-6LSZH8SS2000CM-B
			黃色	0.2	XS6W-6LSZH8SS20CM-Y
				0.3	XS6W-6LSZH8SS30CM-Y
				0.5	XS6W-6LSZH8SS50CM-Y
				1	XS6W-6LSZH8SS100CM-Y
				1.5	XS6W-6LSZH8SS150CM-Y
				2	XS6W-6LSZH8SS200CM-Y
				3	XS6W-6LSZH8SS300CM-Y
				5	XS6W-6LSZH8SS500CM-Y
				7.5	XS6W-6LSZH8SS750CM-Y
				10	XS6W-6LSZH8SS1000CM-Y
				15	XS6W-6LSZH8SS1500CM-Y
				20	XS6W-6LSZH8SS2000CM-Y
			綠色	0.2	XS6W-6LSZH8SS20CM-G
				0.3	XS6W-6LSZH8SS30CM-G
				0.5	XS6W-6LSZH8SS50CM-G
				1	XS6W-6LSZH8SS100CM-G
				1.5	XS6W-6LSZH8SS150CM-G
				2	XS6W-6LSZH8SS200CM-G
				3	XS6W-6LSZH8SS300CM-G
				5	XS6W-6LSZH8SS500CM-G
				7.5	XS6W-6LSZH8SS750CM-G
				10	XS6W-6LSZH8SS1000CM-G
				15	XS6W-6LSZH8SS1500CM-G
				20	XS6W-6LSZH8SS2000CM-G
	Cat.5	PUR	綠色	0.5	XS6W-5PUR8SS50CM-G
				1	XS6W-5PUR8SS100CM-G
				1.5	XS6W-5PUR8SS150CM-G
				2	XS6W-5PUR8SS200CM-G
				3	XS6W-5PUR8SS300CM-G
				5	XS6W-5PUR8SS500CM-G
				7.5	XS6W-5PUR8SS750CM-G
				10	XS6W-5PUR8SS1000CM-G
				15	XS6W-5PUR8SS1500CM-G
				20	XS6W-5PUR8SS2000CM-G

堅固型（RJ45連接器）、防水型（M12連接器）

纜線類型	種類		纜線顏色：	纜線長度( m)	型號
標準纜線	插頭單側接頭纜線(M12直線)		淺藍色	0.5	XS5H-T421-BM0-K
				1	XS5H-T421-CM0-K
				2	XS5H-T421-DM0-K
				3	XS5H-T421-EM0-K
				5	XS5H-T421-GM0-K
				10	XS5H-T421-JM0-K
				15	XS5H-T421-KM0-K
	插頭兩側接頭纜線(M12直線/M12 直線)		淺藍色	0.5	XS5W-T421-BM2-K
				1	XS5W-T421-CM2-K
				2	XS5W-T421-DM2-K
				3	XS5W-T421-EM2-K
				5	XS5W-T421-GM2-K
				10	XS5W-T421-JM2-K
				15	XS5W-T421-KM2-K
			黃色	0.3	XS5W-T421-AM2-Y
				0.5	XS5W-T421-BM2-Y
				1	XS5W-T421-CM2-Y
				2	XS5W-T421-DM2-Y
				3	XS5W-T421-EM2-Y
				5	XS5W-T421-GM2-Y
	插頭兩側接頭纜線(M12直線/RJ45)		淺藍色	0.3	XS5W-T421-AMC-K
				0.5	XS5W-T421-BMC-K
				1	XS5W-T421-CMC-K
				2	XS5W-T421-DMC-K
				3	XS5W-T421-EMC-K
				5	XS5W-T421-GMC-K
				10	XS5W-T421-JMC-K
				15	XS5W-T421-KMC-K
			黃色	0.3	XS5W-T421-AMC-Y
				0.5	XS5W-T421-BMC-Y
				1	XS5W-T421-CMC-Y
				2	XS5W-T421-DMC-Y
				3	XS5W-T421-EMC-Y
				5	XS5W-T421-GMC-Y
	插頭單側接頭纜線(M12 L)		淺藍色	0.5	XS5H-T422-BM0-K
				1	XS5H-T422-CM0-K
				2	XS5H-T422-DM0-K
				3	XS5H-T422-EM0-K
				5	XS5H-T422-GM0-K
				10	XS5H-T422-JM0-K
				15	XS5H-T422-KM0-K
	插頭兩側接頭纜線(M12 L/M12 L)		淺藍色	0.5	XS5W-T422-BM2-K
				1	XS5W-T422-CM2-K
				2	XS5W-T422-DM2-K
				3	XS5W-T422-EM2-K
				5	XS5W-T422-GM2-K
				10	XS5W-T422-JM2-K
				15	XS5W-T422-KM2-K
	插頭兩側接頭纜線(M12 L/RJ45)		淺藍色	0.3	XS5W-T422-AMC-K
				0.5	XS5W-T422-BMC-K
				1	XS5W-T422-CMC-K
				2	XS5W-T422-DMC-K
				3	XS5W-T422-EMC-K
				5	XS5W-T422-GMC-K
				10	XS5W-T422-JMC-K
				15	XS5W-T422-KMC-K
	插頭兩側接頭纜線(RJ45/RJ45)		淺藍色	0.3	XS5W-T421-AMD-K
				0.5	XS5W-T421-BMD-K
				1	XS5W-T421-CMD-K
				2	XS5W-T421-DMD-K
				3	XS5W-T421-EMD-K
				5	XS5W-T421-GMD-K
				10	XS5W-T421-JMD-K
				15	XS5W-T421-KMD-K
標準纜線	插座/插頭兩側接頭纜線(M12直線/ M12直線)		淺藍色	0.5	XS5W-T421-BM1-K
				1	XS5W-T421-CM1-K
				2	XS5W-T421-DM1-K
				3	XS5W-T421-EM1-K
				5	XS5W-T421-GM1-K
				10	XS5W-T421-JM1-K
				15	XS5W-T421-KM1-K
	插座/插頭兩側接頭纜線(M12直線/ RJ45)		淺藍色	0.5	XS5W-T421-BME-K
				1	XS5W-T421-CME-K
				2	XS5W-T421-DME-K
				3	XS5W-T421-EME-K
				5	XS5W-T421-GME-K
				10	XS5W-T421-JME-K
				15	XS5W-T421-KME-K
耐繞曲纜線(Robot Cable)	插座/插頭兩側接頭纜線(M12直線/ M12直線)		淺藍色	0.5	XS5W-T421-BM1-KR
				1	XS5W-T421-CM1-KR
				2	XS5W-T421-DM1-KR
				3	XS5W-T421-EM1-KR
				5	XS5W-T421-GM1-KR
				10	XS5W-T421-JM1-KR
				15	XS5W-T421-KM1-KR
	插頭兩側接頭纜線(M12直線/ M12直線)		淺藍色	0.5	XS5W-T421-BM2-KR
				1	XS5W-T421-CM2-KR
				2	XS5W-T421-DM2-KR
				3	XS5W-T421-EM2-KR
				5	XS5W-T421-GM2-KR
				10	XS5W-T421-JM2-KR
				15	XS5W-T421-KM2-KR
			黃色	2	XS5W-T421-DM2-YR
	插頭兩側接頭纜線(M12直線/ RJ45)		淺藍色	0.5	XS5W-T421-BMC-KR
				1	XS5W-T421-CMC-KR
				2	XS5W-T421-DMC-KR
				3	XS5W-T421-EMC-KR
				5	XS5W-T421-GMC-KR
				10	XS5W-T421-JMC-KR
				15	XS5W-T421-KMC-KR
			黃色	3	XS5W-T421-EMC-YR
			黃色	5	XS5W-T421-GMC-YR
	插頭兩側接頭纜線(RJ45/RJ45)		淺藍色	0.5	XS5W-T421-BMD-KR
				1	XS5W-T421-CMD-KR
				2	XS5W-T421-DMD-KR
				3	XS5W-T421-EMD-KR
				5	XS5W-T421-GMD-KR
				10	XS5W-T421-JMD-KR
				15	XS5W-T421-KMD-KR
			黃色	0.5	XS5W-T421-BMD-YR
				1	XS5W-T421-CMD-YR
				2	XS5W-T421-DMD-YR
				3	XS5W-T421-EMD-YR
				5	XS5W-T421-GMD-YR
強化隔離纜線	插頭兩側接頭纜線(M12直軸/M12直軸)		黑色	0.5	XS5W-T421-BM2-SS
				1	XS5W-T421-CM2-SS
				2	XS5W-T421-DM2-SS
				3	XS5W-T421-EM2-SS
				5	XS5W-T421-GM2-SS
				10	XS5W-T421-JM2-SS
	插頭兩側接頭纜線(M12直軸/RJ45)		黑色	0.5	XS5W-T421-BMC-SS
				1	XS5W-T421-CMC-SS
				2	XS5W-T421-DMC-SS
				3	XS5W-T421-EMC-SS
				5	XS5W-T421-GMC-SS
				10	XS5W-T421-JMC-SS
標準纜線	RJ45組裝式連接器		――	――	XS6G-T421-1
	M12面板安裝連接器	後鎖型	――	0.5	XS5P-T426-5
	M12面板安裝連接器	前鎖型	――	0.5	XS5P-T427-5
	M12面板安裝印刷電路板用直線端子		――	――	XS5P-T426-1

小型（RJ45連接器）

額定／性能

種類	兩側接頭纜線 (RJ45/RJ45)/LSZH	兩側接頭纜線 (RJ45/RJ45)/PUR
型號	XS6W-6LSZH8SS[][][][]CM-[]	XS6W-5PUR8SS[][][][]CM-G
額定電流	1A(50℃時)
耐電壓	DC1,000V60秒(洩漏電流1mA以下)
使用溫度範圍	－20～＋75℃	－40～＋80℃
保存溫度範圍	－20～＋75℃	－40～＋80℃
安裝溫度範圍	0～+50℃	-10～+60℃
保護構造	IP20

材質／處理

連接器

種類	兩側接頭纜線 (RJ45/RJ45)/LSZH	兩側接頭纜線 (RJ45/RJ45)/PUR
型號	XS6W-6LSZH8SS[][][][]CM-[]	XS6W-5PUR8SS[][][][]CM-G
連接器外殼	PC樹脂(UL94 V-0)/透明
接點	銅合金／鎳底、鍍金（0.8μm）
隔離	黃銅/鍍鎳
外蓋(防止卡榫折斷構造)	PA/黑色
標記管	PVC樹脂(UL94 V-0)/透明

纜線

種類	兩側接頭纜線 (RJ45/RJ45)/LSZH	兩側接頭纜線 (RJ45/RJ45)/PUR
型號	XS6W-6LSZH8SS[][][][]CM-[]	XS6W-5PUR8SS[][][][]CM-G
適用規格	IEC 60332-1 ／UL444	IEC 60332-1
裸線	AWG26	AWG26
外徑＊1	φ6.3mm	φ6.0mm
被覆顏色＊2	藍色、黃色、綠色	綠色
被覆材質	LSZH	PUR
隔離結構	單重隔離	雙重隔離

堅固型（RJ45連接器）、防水型（M12連接器）

額定／性能

種類	插頭單側接頭纜線 (M12)	插頭兩側接頭纜線 (M12/M12)	插座/插頭兩側接頭纜線 (M12/M12)	插頭兩側接頭纜線 (M12/RJ45)
型號	XS5H-T42[]- []M0-K	XS5W-T42[]- []M2-K、-KR	XS5W-T421- []M1-K、-KR	XS5W-T42[]- []MC-K、-KR
額定電流	3A			2.5A
額定電壓	30V
接觸阻抗	40mΩ以下
絕緣阻抗	1,000MΩ以上			500MΩ以上
耐電壓	AC1,000V 60秒（洩漏電流1mA以下）
使用溫度範圍	-25～+70℃ ＊
保存溫度範圍	-25～+70℃
保護構造	M12：IEC IP67、RJ45：IEC IP20

＊可動控制電纜考量到可動時的斷線，請在0～＋70℃ 的溫度範圍內使用。

種類	插座/插頭兩側接頭纜線 (M12/RJ45)	插頭兩側接頭纜線 (RJ45/RJ45)	RJ45 組裝式連接器	M12 面板安裝連接器	M12面板安裝印刷電路板用直線端子
型號	XS5W-T421- []ME-K	XS5W-T421- []MD-K、-KR	XS6G-T421-1	XS5P-T42[]-5	XS5P-T426-1
額定電流	2.5A			4A
額定電壓	30V			DC 125V
接觸阻抗	40mΩ以下
絕緣阻抗	500MΩ以上			1,000MΩ以上
耐電壓	AC1,000V 60秒（洩漏電流1mA以下）			AC1,500V 60秒（洩漏電流1mA以下）
使用溫度範圍	-25～+70℃ ＊
保存溫度範圍	-25～+70℃
保護構造	M12：IEC IP67、RJ45：IEC IP20

＊可動控制電纜考量到可動時的斷線，請在0～＋70℃ 的溫度範圍內使用。

材質／處理

連接器

種類	M12			RJ45
種類	XS5H、XS5W	XS5P-T42[]-5	XS5P-T426-1	XS5W、XS6G
連接pin腳	PBT樹脂(UL94V-0)/淺灰色		PA樹脂(UL94 V-0)/黑色	PA樹脂(UL94 V-0)/黑色
接點	磷銅/鎳合金、鍍金(0.4μm)		磷銅/鎳合金、鍍金(0.4μm)	磷銅/鎳合金、鍍金(1.4μm)
固定支架	鋅壓鑄合金/鍍鎳			――
固定支架(鎖定)＊	SUS	――
外蓋	TPC樹脂（聚酯類熱塑性彈性體）／黑色	――
密封樹脂	――	環氧樹脂	――
O型環	橡膠			――
接地金屬片	――		磷銅/鎳合金、鍍錫	――
固定支架外蓋	――		SUS	――
螺帽	――	黃銅/鍍鎳		――

纜線

纜線種類	標準纜線	耐繞曲纜線(Robot Cable)	強化隔離纜線
適用規格	UL CM
類別	Cat.5E
裸線/顏色	AWG22(7/0.26)：黃、橘、白、藍	AWG22(7/24/0.05)：黃、橘、白、藍	AWG22（7／0.26）：黃、橘、白、藍
外徑＊1	φ6.5
被覆顏色＊2	淺藍色		黑色
被覆材質	PVC
隔離結構	雙重隔離

註. 只限接頭纜線。（XS5H型、XS5W型）

（單位：mm）

小型（RJ45連接器）

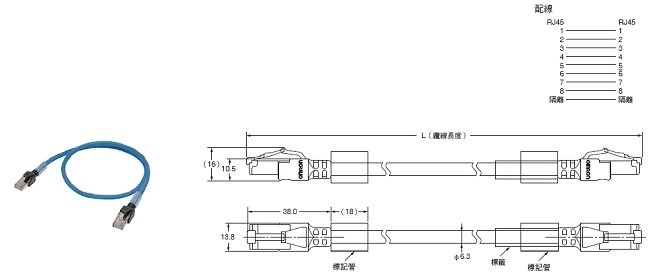

兩側接頭纜線（RJ45／RJ45）

XS6W-6LSZH8SS[][][][]CM-[]型

XS6W-5PUR8SS[][][][]CM-G型

堅固型（RJ45連接器）、防水型（M12連接器）

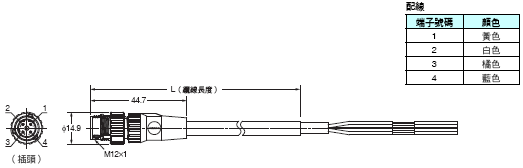

插頭單側接頭纜線（M12 直線）

XS5H-T421-[]M0-K型

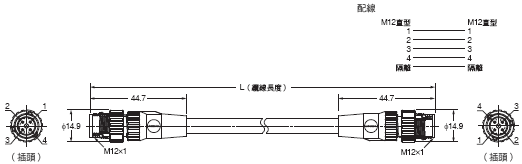

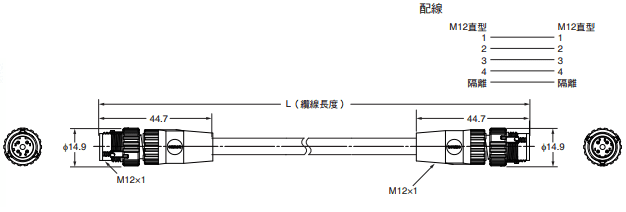

插頭兩側接頭纜線（M12 直線／M12 直線）

XS5W-T421-[]M2-K型

XS5W-T421-[]M2-KR型

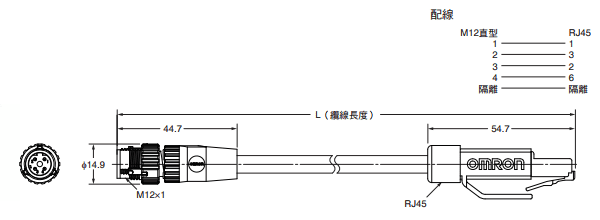

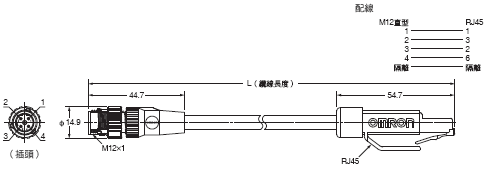

插頭兩側接頭纜線（M12 直線／RJ45）

XS5W-T421-[]MC-K型

XS5W-T421-[]MC-KR型

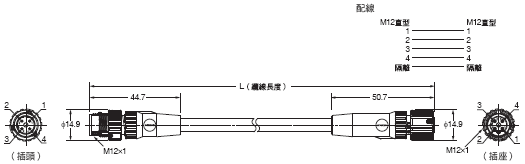

插座／插頭兩側接頭纜線（M12 直線／M12 直線）

XS5W-T421-[]M1-K型

XS5W-T421-[]M1-KR型

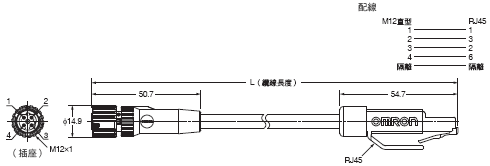

插座／插頭兩側接頭纜線（M12 直線／RJ45）

XS5W-T421-[]ME-K型

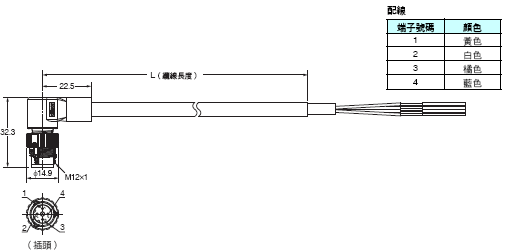

插頭單側接頭纜線（M12 L型）

XS5H-T422-[]M0-K型

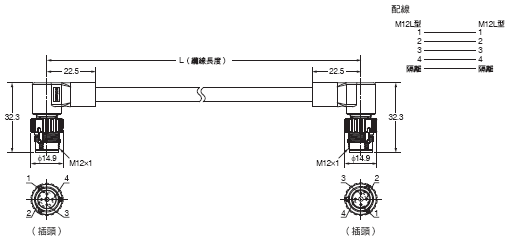

插頭兩側接頭纜線（M12 L型／M12 L型）

XS5W-T422-[]M2-K型

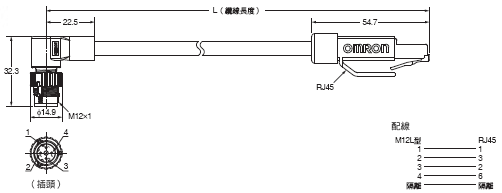

插頭兩側接頭纜線（M12 L型／RJ45型）

XS5W-T422-[]MC-K型

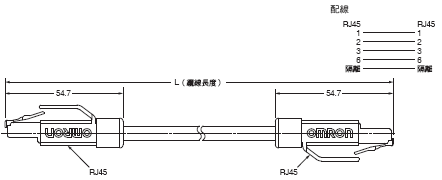

插頭兩側接頭纜線（RJ45型／RJ45型）

XS5W-T421-[]MD-K型

XS5W-T421-[]MD-KR型

附插頭兩側接頭纜線（M12 直軸/M12 直軸）

強化隔離纜線規格

XS5W-T421-[]M2-SS型

附插頭兩端接頭纜線（M12 直軸/RJ45）配線

強化隔離纜線規格

XS5W-T421-[]MC-SS型

RJ45組裝式連接器

XS6G-T421-1型

適用電線

被覆外徑：φ6.1～6.9mm

裸線尺寸：AWG22～AWG24 （絞線）

AWG22～AWG23 （單線）

被覆外徑：φ1.6mm以下

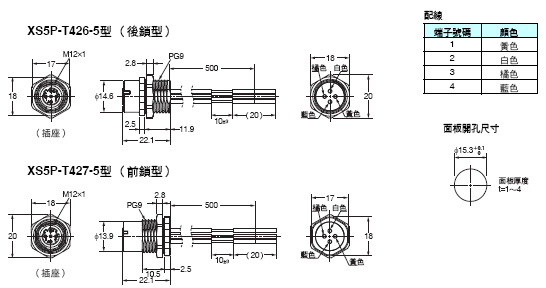

M12面板安裝連接器

XS5P-T42[]-5型

2715_dm_12

註1. 前鎖／後鎖的面板加工尺寸共通。

註2. 無法決定連接器旋轉方向。

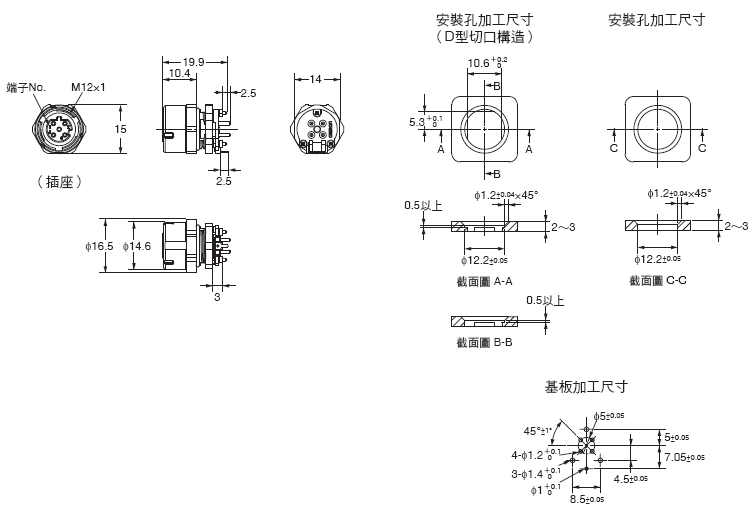

M12面板安裝印刷電路板用直線端子

XS5P-T426-1型

2715_dm_13
