V680S

產品特色

3合1 RFID：天線、放大器與控制器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

輕鬆連線

簡單的系統組態

經由內建乙太網路只要一條纜線即可連線

一條接線

嵌入式乙太網路I/F模組連接系統只要一條接線，不再需要網路轉換器，可減少配線工作。

簡單編程

3種工業乙太網路通訊協定，只要簡單編程就能連接任何類型的PLC。

3198_fe_1

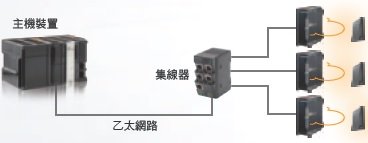

系統擴充容易

使用交換集線器即可輕鬆連接多個讀寫器。系統設計與系統擴充皆能輕鬆配置。

3198_fe_2

【Plus+】目前提供OMRON NJ型系列與CJ型系列連線程序手冊。

註：請洽詢當地OMRON業務代表以索取連線程序手冊。

輕鬆安裝

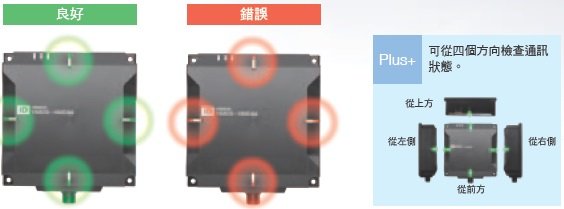

一目瞭然的通訊狀態

現場操作者只要透過讀寫器指示燈，就能輕鬆確認通訊狀態。
指示燈採用清晰且高亮度LED，從遠處就能清楚看見。

3198_fe_3

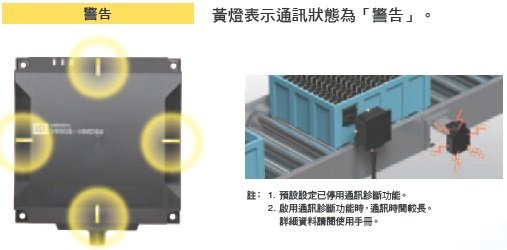

通訊診斷

讀寫器可測量通訊訊號與環境雜訊等級以診斷其穩定性，然後以LED顯示，再回報至主機系統。
輕鬆快速檢查系統是否安裝正確，有助於縮短起動時間。
可用來預防操作期間的錯誤。

3198_fe_4

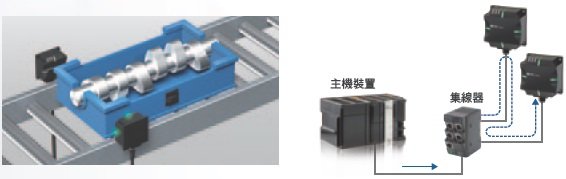

感應區域擴充模式

只要傳送一個指令就能控制多個讀寫器。
安裝在輸送帶兩端的讀寫器，即使托板擺放方向不同，亦可存取托板上的RF標籤。

3198_fe_5

輕鬆操作

無需具備特殊軟體或專業RFID知識

透過電腦的網頁瀏覽器操作

網頁瀏覽器I/F

只要連接電腦，就能啟用所有參數設定、執行RF標籤通訊，並檢查任何一處的操作日誌。

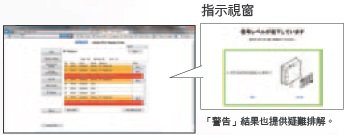

輕鬆進行疑難排解

最多可儲存2,000個通訊結果，提供「警告」結果的指示。
無需專業知識即可快速從錯誤中復原。

清單
3198_fe_6
記錄與檢查最新的2,048個通訊結果。

圖表

診斷結果可用圖表顯示。
按照時間序列檢查訊號與雜訊等級，可縮短辨識不穩定通訊結果原因的分析時間。
結果會以CSV檔案輸出。

3198_fe_7

【Plus+】4種語言支援

4種語言可供選擇：英文、中文、韓文、日文。

V680S型系列RF標籤

有助於縮短安裝時間，提供更穩定的操作

多樣化的選擇、支援IPx9K、更長的通訊範圍

輕鬆選擇適合您用途的RF標籤

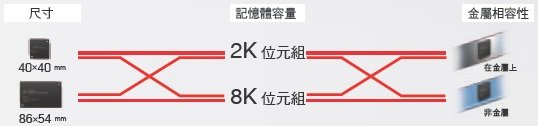

V680S型RF標籤系列根據通訊範圍、安裝材質與記憶體大小，提供8種完整的組合。
因此能輕易找到適合您用途的RF標籤。

3198_fe_8

能耐受高溫水流沖洗：IP68 + IPx9K*1 支援

RF標籤是以PPS樹脂鑄造，有優越的防油性與抗化學性，能承受蒸汽清洗裝置的沖洗而不會從托板上掉落。

*1.IPx9K是一種防高溫與高壓水流的防護標準。

3198_fe_9

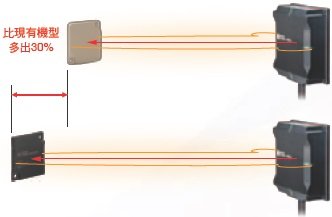

更長的通訊範圍*2

V680S型系列RF標籤經過特別設計，可與V680S型系列讀寫器搭配使用。
通訊範圍比現有機型多出30%，讓系統設計更有彈性。
3198_fe_10

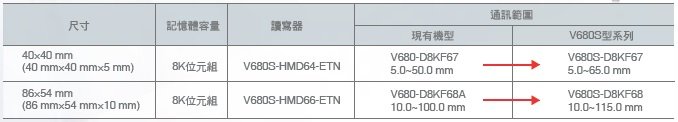

通訊範例

3198_fe_11

*2.使用V680S型系列RF標籤與V680S型系列讀寫器的部分組合時。

讀寫器

尺寸	網路	型號
50×50×30mm	EtherNet/IP	V680S-HMD63-EIP
50×50×30mm	PROFINET	V680S-HMD63-PNT
75×75×40mm	EtherNet/IP	V680S-HMD64-EIP
75×75×40mm	PROFINET	V680S-HMD64-PNT
120×120×40mm	EtherNet/IP	V680S-HMD66-EIP
120×120×40mm	PROFINET	V680S-HMD66-PNT
50×50×30mm	Modbus TCP (TCP/IP)	V680S-HMD63-ETN
75×75×40mm		V680S-HMD64-ETN
120×120×40mm		V680S-HMD66-ETN

RF標籤

V680S型系列

類型	記憶體容量	尺寸	安裝	型號
無電池設計	2K位元組	40×40×5mm	適用金屬表面的齊面式安裝	V680S-D2KF67M
		40×40×5mm	適用非金屬表面的齊面式安裝	V680S-D2KF67
		86×54×10mm	適用金屬表面的齊面式安裝	V680S-D2KF68M
		86×54×10mm	適用非金屬表面的齊面式安裝	V680S-D2KF68
	8K位元組	40×40×5mm	適用金屬表面的齊面式安裝	V680S-D8KF67M*
		40×40×5mm	適用非金屬表面的齊面式安裝	V680S-D8KF67*
		86×54×10mm	適用金屬表面的齊面式安裝	V680S-D8KF68M*
		86×54×10mm	適用非金屬表面的齊面式安裝	V680S-D8KF68*

* V680S-D8KF6[]M型/V680S-D8KF6[]型可搭配V680S型系列讀寫器2.00版或更高版本。

V680型系列

類型	記憶體容量	尺寸	安裝	型號
無電池設計	1K位元組	直徑20×2.7mm	適用非金屬表面的齊面式安裝	V680-D1KP54T
		34×34×3.5mm	適用金屬表面的齊面式安裝	V680-D1KP66MT
		34×34×3.5mm	適用非金屬表面的齊面式安裝	V680-D1KP66T

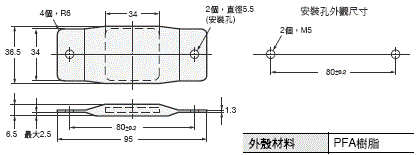

耐環境型無電池設計		95×36.5×6.5mm	適用非金屬表面的齊面式安裝	V680-D1KP66T-SP
高溫型無電池設計		直徑80×t10mm	適用附特殊附屬品的安裝	V680-D1KP58HTN

註. V680型系列8K位元組RF標籤可與V680S型系列讀寫器通訊。
詳細內容請洽詢本公司營業人員。

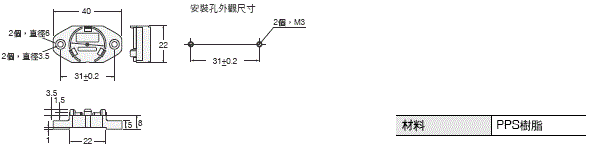

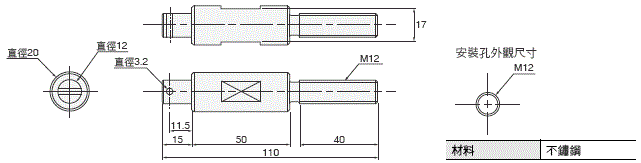

RF標籤安裝座(另購)

類型	外觀	型號
適用於V680-D1KP66T型		V600-A86
適用於V680-D1KP58HTN型		V680-A80
適用於V680-D1KP54T型		V700-A80

纜線

EtherNet/IP和PROFINET乙太網路線(連接主機裝置與讀寫器)

項目		纜線長度(m) *	型號

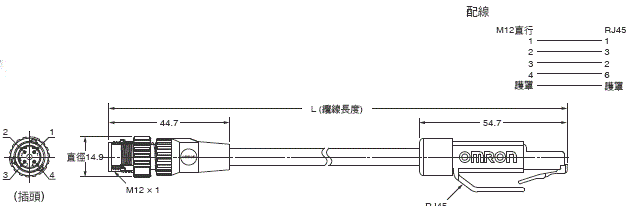

線規與對數：AWG22，2對纜線	堅固型兩端附連接器的纜線(M12直行/RJ45)	0.3	XS5W-T421-AMC-K
		0.5	XS5W-T421-BMC-K
		1	XS5W-T421-CMC-K
		2	XS5W-T421-DMC-K
		5	XS5W-T421-GMC-K
		10	XS5W-T421-JMC-K

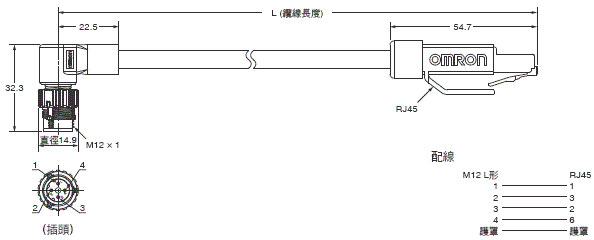

	堅固型兩端附連接器的纜線(M12 L形/RJ45)	0.3	XS5W-T422-AMC-K
		0.5	XS5W-T422-BMC-K
		1	XS5W-T422-CMC-K
		2	XS5W-T422-DMC-K
		5	XS5W-T422-GMC-K
		10	XS5W-T422-JMC-K

* 供應纜線長度為0.3、0.5、1、2、3、5、10和15m。

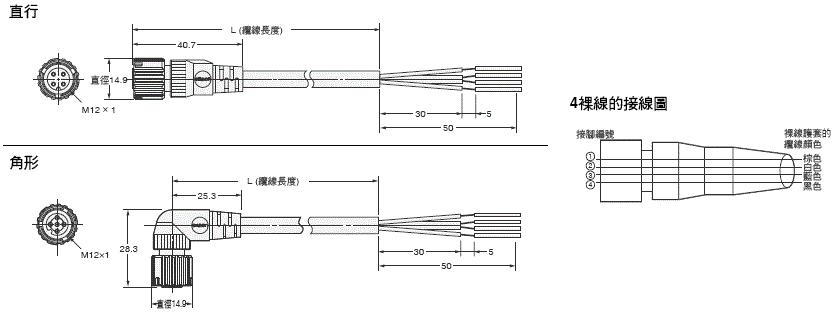

EtherNet/IP電源線(連接電源供應器與讀寫器)

XS5F-D42[]-[]80-[]型

纜線規格	纜線長度L (m)	纜線外徑(mm)	直行連接器	角形連接器
纜線規格	纜線長度L (m)	纜線外徑(mm)	型號
耐火，耐繞曲纜線	1	φ6	XS5F-D421-C80-F	XS5F-D422-C80-F
	2		XS5F-D421-D80-F	XS5F-D422-D80-F
	3		XS5F-D421-E80-F	XS5F-D422-E80-F
	5		XS5F-D421-G80-F	XS5F-D422-G80-F
	10		XS5F-D421-J80-F	XS5F-D422-J80-F

Modbus TCP的主纜線(連接主機裝置與讀寫器)

類型	長度	型號
專用接頭 - RJ45	2 m	V680S-A41 2M
	5 m	V680S-A41 5M
	10 m	V680S-A41 10M

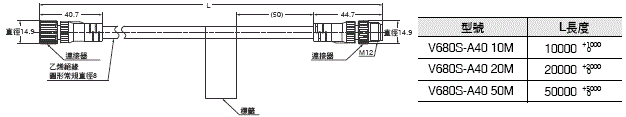

Modbus TCP的延長線(需搭配主纜線使用)

類型	長度	型號
專用接頭 - 專用接頭	10 m	V680S-A40 10M
	20 m	V680S-A40 20M
	50 m	V680S-A40 50M

註1. 延長線可用來連接Modbus TCP V680S-HMD6[]-ETN型的讀寫器。
2. 使用延長線最長只能到60m，而且延長線只能使用1條。
3. 耐繞曲主纜線：V680S-A51 2M/5M/10M，延長線：V680S-A50 10M/20M/50M

工業交換集線器(建議規格)

類型	外觀	規格			型號
類型	外觀	Functions	連接埠數	故障偵測	型號
工業交換集線器		服務品質(QoS)： EtherNet/IP控制資料優先權故障偵測：廣播風暴與LSI錯誤偵測 10/100BASE-TX，自動協商	3	無	W4S1-03B
			5	無	W4S1-05B
			5	有	W4S1-05C

讀寫器

EtherNet/IP、PROFINET

型號	V680S-HMD63-EIP V680S-HMD63-PNT	V680S-HMD64-EIP V680S-HMD64-PNT	V680S-HMD66-EIP V680S-HMD66-PNT
外觀尺寸	50W × 50H × 30D (不含突出部分與纜線)	75W × 75H × 40D (不含突出部分與纜線)	120W × 120H × 40D (不含突出部分與纜線)
電源電壓	24 VDC (-15% ～ +10%)
消耗電流	最大0.2A
使用環境溫度	-10 ～ +55 °C (不可結冰)
使用環境濕度	25% ～ 85% (不可結露)
保存溫度	-25 ～ 70 °C (不可結冰)
保存環境濕度	25% ～ 85% (不可結露)
絕緣阻抗	纜線端子與外殼之間20 M min. (at 500 VDC)
耐電壓	纜線端子與外殼之間1,000 VAC、50/60 Hz時為1分鐘
耐振動	應用10至500 Hz、1.5-mm重複振幅、加速後無異常，加速度：100 m/s²， 3軸方向(上下、左右、前後)各掃描10次，各掃描11分鐘
耐衝擊	應用500 m/s²、6個方向各3次後無異常(總共：18次)
保護等級	IP67 (IEC 60529：2001) 耐油性相當於IP67F (JIS C 0920：2003，附錄1) *
材料	外殼：PBT樹脂，填充樹脂：氨基甲酸乙酯樹脂
質量	約240g	約390g	約760g
安裝方式	讀寫器：2個M4螺絲 (使用12 mm或更長的螺絲。) 分支纜線接頭：1個M4螺絲	4個M4螺絲(使用12 mm或更長的螺絲。)
主機裝置通訊介面	乙太網路10BASE-T/100BASE-TX
主機裝置通訊協定	EtherNet/IP、PROFINET
附屬品	說明書、規則與標準說明書、IP位址標籤

* 耐油性已依照OMRON測定方法使用特定油脂進行測試。
註. 附兩個M12連接器的0.5 m纜線連接讀寫器。不可拔除纜線。

Modbus TCP

型號	V680S-HMD63-ETN	V680S-HMD64-ETN	V680S-HMD66-ETN
外觀尺寸	50W × 50H × 30D (不含突出部分)	75W × 75H × 40D (不含突出部分)	120W × 120H × 40D (不含突出部分)
電源電壓	24 VDC ( - 15% ～ + 10%)
消耗電流	最大0.2A
使用環境溫度	- 10 ～ + 55 °C (不可結冰)
使用環境濕度	25% ～ 85% (不可結露)
保存溫度	- 25 ～ 70 °C (不可結冰)
保存環境濕度	25% ～ 85% (不可結露)
絕緣阻抗	纜線端子與外殼之間20 MΩ min. (at 500 VDC)
耐電壓	纜線端子與外殼之間1,000 VAC、50/60 Hz時為1分鐘
耐振動	應用10至500 Hz、1.5-mm重複振幅、加速後無異常，加速度：100 m/s²， 3軸方向(上下、左右、前後)各掃描10次，各掃描11分鐘
耐衝擊	應用500 m/s²、6個方向各3次後無異常(總共：18次)
保護等級	IP67 (IEC 60529：2001) 耐油性相當於IP67F (JIS C 0920：2003，附錄1) *1
材料	外殼：PBT樹脂，填充樹脂：氨基甲酸乙酯樹脂
質量	約120g	約270g	約640g
安裝方式	2個M4螺絲 (使用12 mm或更長的螺絲。)	4個M4螺絲(使用12 mm或更長的螺絲。)
主機裝置通訊介面	乙太網路10BASE-T/100BASE-TX
主機裝置通訊協定	MODBUS TCP
附屬品	說明書、規則與標準說明書、IP位址標籤、鐵氧體磁芯 *2

＊1. 耐油性已依照OMRON測定方法使用特定油脂進行測試。
＊2. 僅V680S-HMD66-ETN型提供。

RF標籤

V680S型系列

RF標籤(2K位元組記憶體)

型號	V680S-D2KF67	V680S-D2KF67M	V680S-D2KF68	V680S-D2KF68M
記憶體容量	2,000位元組(使用者區域)
記憶體類型	FRAM
資料保持	寫入後10年 (85 °C或更低)
記憶體讀寫週期	每個區塊寫入一兆次 (85 °C or less)，存取頻率 *1：一兆次存取
使用環境溫度	-20 ～ 85 °C (不可結冰)
保存溫度	-40 ～ 125 °C (不可結冰)
使用環境濕度	35% ~ 85%
保護等級	IP68 (IEC 60529：2001)，耐油性相當於IP67G (JIS C 0920：2003，附錄1) *2。 IPX9K (DIN 40 050)
耐振動	應用10至2,000 Hz、1.5-mm重複振幅、加速後無異常，加速度： 150 m/s²，X、Y、Z方向各掃描10次，各掃描15分鐘		應用10至500 Hz、1.5-mm重複振幅、加速後無異常，加速度： 100 m/s²，X、Y、Z方向各掃描10次，各掃描11分鐘
耐衝擊	應用500 m/s²、X、Y、Z方向各3次後無異常(總共：18次)
外觀尺寸	40 × 40 × 5 mm (W × H × D)		86 × 54 × 10 mm (W × H × D)
材料	PPS樹脂
重量	約11.5 g	約12 g	約44 g	約46 g
金屬反制	無	有提供	無	有提供

＊1. 存取數為讀取和寫入的總數。
＊2. 耐油性已依照OMRON測定方法使用特定油脂進行測試。
註. 詳細資料請參閱使用者手冊。

RF標籤(8K位元組記憶體)

型號	V680S-D8KF67	V680S-D8KF67M	V680S-D8KF68	V680S-D8KF68M
記憶體容量	8,192位元組(使用者區域)
記憶體類型	FRAM
資料保持	寫入後10年(85 °C或更低)
記憶體讀寫週期	每個區塊寫入一兆次 (85 °C或更低)，存取頻率 *1：一兆次存取
使用環境溫度	-20 ～ 85 °C (不可結冰)
保存溫度	-40 ～ 125 °C (不可結冰)
使用環境濕度	35% ～ 85%
保護等級	IP68 (IEC 60529：2001)，耐油性相當於IP67G (JIS C 0920：2003，附錄1) *2。 IPX9K (DIN 40 050)
耐振動	應用10至2,000 Hz、1.5-mm重複振幅、加速後無異常，加速度：150 m/s²，X、Y、Z方向各掃描10次，各掃描15分鐘		應用10至500 Hz、1.5-mm重複振幅、加速後無異常，加速度：100 m/s²，X、Y、Z方向各掃描10次，各掃描11分鐘
耐衝擊	應用500 m/s²、X、Y、Z方向各3次後無異常(總共：18次)
外觀尺寸	40 × 40 × 5 mm (W × H × D)		86 × 54 × 10 mm (W × H × D)
材料	PPS樹脂
重量	約11.5 g	約12 g	約44 g	約46 g
金屬反制	無	有提供	無	有提供

＊1. 存取數為讀取和寫入的總數。
＊2. 耐油性已依照OMRON測定方法使用特定油脂進行測試。
註. 詳細資料請參閱使用者手冊。

V680型系列

RF標籤(1K位元組記憶體)

型號	V680-D1KP54T	V680-D1KP66T	V680-D1KP66MT	V680-D1KP66T-SP
記憶體容量	1,000位元組(使用者區域)
記憶體類型	EEPROM
資料保持時間	寫入後10年 (85 °C或更低)，寫入後0.5年 (85 °C ～ 125 °C) 超過125 °C高溫下的總資料保持時間為10小時 *1			寫入後10年(85 °C或更低)
耐寫度	每個區塊100,000次寫入(25 °C)
使用環境溫度 (傳輸期間)	- 25 ～ 85 °C (不可結冰)			RF標籤通訊期間： -25 ～ 70 °C (不可結冰) 非RF標籤通訊期間： -40 ～ 110 °C (不可結冰)
保存溫度 (資料備份期間)	- 40 ～ 125 °C (不可結冰) 耐熱性：在- 10 °C/150 °C, ，每30分鐘各1,000次熱循環高溫保存：在150 °C 下為1,000 小時 2 在- 10 °C/180 °C下，每30分鐘各200次熱循環高溫保存：在180 °C 下為200 小時 3			- 40 ～ 110 °C (不可結冰)
使用環境濕度	35 ～ 95%
保護等級	IP67 (IEC 60529：2001) 耐油性相當於IP67G (JIS C0920：2003，附錄1) *4	IP68 (IEC 60529：2001) 耐油性相當於IP67G (JIS C 0920：2003，附錄1) *4		IP67
耐振動	應用10至2,000 Hz、1.5-mm重複振幅、加速後無異常，加速度：150 m/s²，X、Y、Z方向各掃描10次，各掃描15分鐘
耐衝擊	應用500 m/s²、X、Y、Z方向各3次後無異常(總共：18次)
外觀	直徑20 × 2.7 mm	34 × 34 × 3.5 mm		95 × 36.5 × 6.5 mm (不含突出部分)
材料	PPS樹脂			外層：PFA氟樹脂 RF標籤充填：PPS樹脂
重量	約2 g	約6 g	約7.5 g	約20 g
金屬反制	無	無	有提供	無

＊1. 在高溫下儲存資料後，即使不需要改變也要重寫資料。高溫是指125°C~180°C。
＊2. 150°C耐熱性：已在150°C溫度下進行高達1,000小時的耐熱性測試，並在−10/150°C溫度下每30分鐘各進行1,000次熱循環測試，以檢查熱衝擊。
(測試樣本：22，故障：0)
＊3. 180°C耐熱性：已在180°C溫度下進行高達200小時的耐熱性測試，並在−10/180°C溫度下每30分鐘各進行200次熱循環測試，以檢查熱衝擊。
(測試樣本：22，故障：0)
＊4. 耐油性已依照OMRON測定方法使用特定油脂進行測試。
註. 詳細資料請閱使用手冊。

RF標籤(具耐熱能力的1K位元組記憶體)

型號	V680-D1KP58HTN
記憶體容量	1,000位元組(使用者區域)
記憶體類型	EEPROM
資料保持	寫入後10年(85 °C或更低)，寫入後0.5年(85 °C ～ 125 °C) 超過125 °C高溫下的資料保持時間為10小時 *1
耐寫度	每個區塊100,000次寫入 (25 °C)
使用環境溫度 (傳輸期間)	- 25 ～ 85 °C (不可結冰)
保存溫度 (資料備份期間)	-40 ～ 250 °C (不可結冰) *2 (資料保持： -40 ～ 125 °C) 1.室溫至200 °C之間每30分鐘各2,000次週期 2. 在250 °C下為500小時
保存環境濕度	無限制。
保護等級	IP67 (IEC 60529：2001) 耐油性相當於IP67G (JIS C 0920：2003，附錄1) *3
耐振動	應用10至2,000 Hz、1.5-mm重複振幅、加速後無異常，加速度：150 m/s²，X、Y、Z方向各掃描10次，各掃描15分鐘
耐衝擊	應用500 m/s²、X、Y、Z方向各3次後無異常(總共：18次)
材料	PPS樹脂
重量	約70 g

＊1. 在高溫下儲存資料後，即使不需要改變也要重寫資料。高溫是指125°C~250°C。
＊2. 將RF標籤儲存在高溫或熱循環下，對內部零件的性能與RF標籤的使用壽命都有不利影響。
已將RF標籤置於下列高溫下，然後在室內進行評估，確認未產生問題。
1.室溫至200°C之間每30分鐘各2,000次週期。
2.在250°C下為500小時。
＊3. 耐油性已依照OMRON測定方法使用特定油脂進行測試。
註. 詳細資料請閱使用手冊。

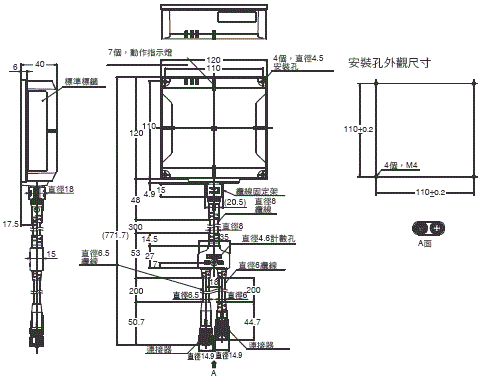

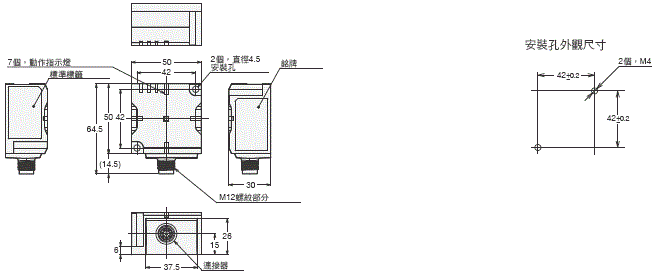

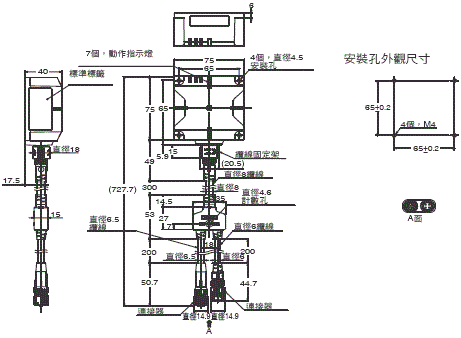

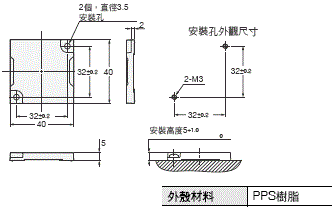

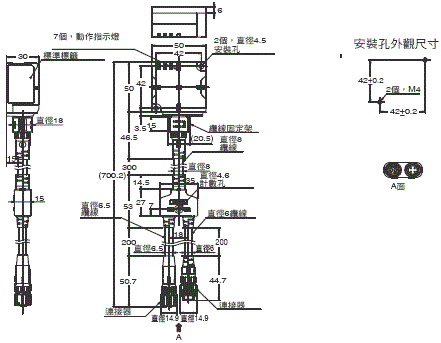

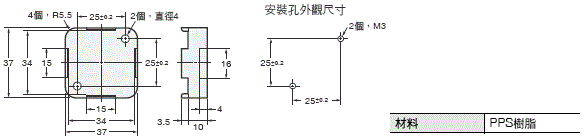

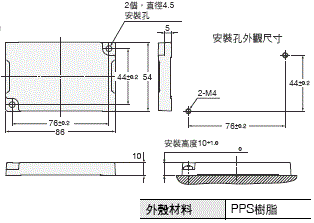

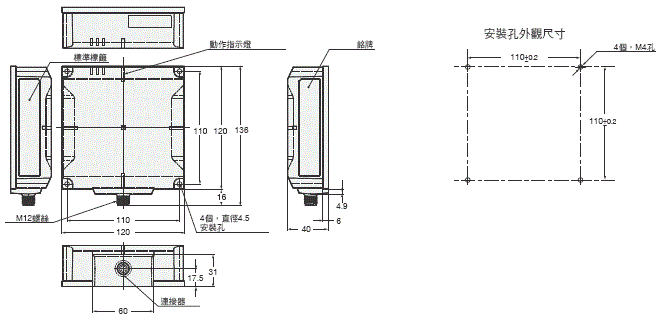

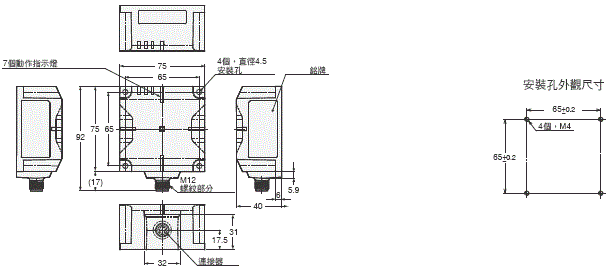

（單位：mm）

除非另有說明，否則本資料表的外觀尺寸採用公差等級IT16。
