實現UHF超高頻RFID特有的遠距離通訊，能檢測出產線上各種不同大小的產品，或通過位置不同的搬運台車等個體。
V780 系列
產品特色
一體型 (天線/放大器/控制器) UHF超高頻RFID系統
[即使混線生產依然穩定]高可靠度、通訊距離長達數公尺

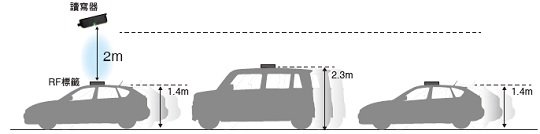

即使有不同車高的車體，依然穩定
避免過度讀取，只讀取需要讀取的標籤（對焦功能專利申請中）【NEW】
當通訊範圍內有多個RF標籤時，可與需通訊的RF標籤穩定通訊。對於依序流線過來的RF標籤，不會與其他RF標籤誤通訊，會依序只與通過讀寫器正前方的目標RF標籤通訊。（僅限通訊模式設定為「對焦」時）
【NEW】支援混線生產的多讀寫器功能＊

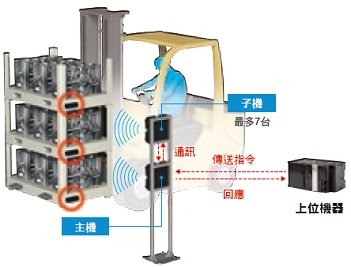

如只使用一台讀寫器的通訊範圍不夠廣時，使用此功能可將最多8台讀寫器當作一台讀寫器進行通訊。例如，想要對堆疊的棧板做一併檢查時，由於RF標籤設置在多處位置，通訊範圍必須能涵蓋上下較大面積，針對這樣的需求垂直設置多台讀寫器後，就能將通訊範圍擴大至所需的區域。此情況下，從上位機器只對一台讀寫器傳送指令即可通訊。
＊.Ver.3以上版本搭載多讀寫器功能。
[導入時不需RFID專業知識]依據設置環境自動調整設定

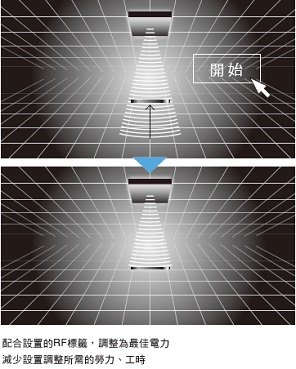

將通訊時的傳送電力自動調整為最佳值【NEW】

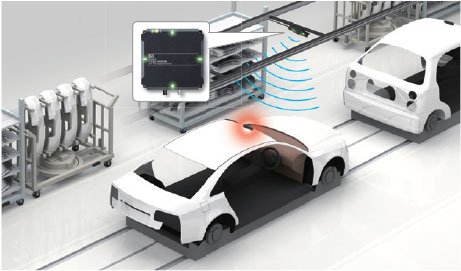

測量讀寫器與RF標籤通訊時所需傳送電力，設定為最佳值。通訊時為了讓RF標籤動作，需傳送充分電力，但若傳送過高電力，可能會影響其他讀寫器的通訊。V780會傳送通訊所需之電力，並且自動調整傳送電力，將其他讀寫器所受影響減到最低，對單一工廠需使用多個讀寫器等案例有所助益。可從網頁瀏覽器畫面輕鬆設定。
以「時間序列」檢視通訊穩定度的 電力接收監視器【NEW】
當調整讀寫器與RF標籤的設置位置，或想確認通訊範圍時，此功能可輕鬆以視覺化方式確認通訊狀態。不只讀寫器本體上有LED可以確認電力的接收狀態，也可連接電腦後利用網頁瀏覽器以時間序列圖表顯示電力接收狀態。

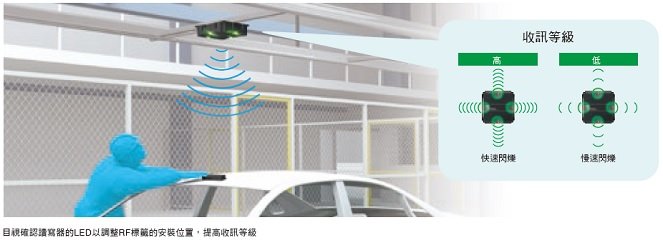

在現場目視確認LED指示燈以調整安裝位置
以讀寫器的閃爍狀態通知收訊等級。即使所處環境無法直接目視電腦網頁瀏覽器的收訊等級監視器，也可輕鬆設置、調整讀寫器或RF標籤。
[輕鬆分析運作時發生的無線問題]可由8000筆紀錄檢視原因
從網頁瀏覽器監控通訊狀態
連接電腦後，可從網頁瀏覽器設定或監控狀態。畫面上可確認參數設定或運作中的通訊狀態、雜訊等級顯示、通訊履歷紀錄等資訊，將更容易維護或修復錯誤。

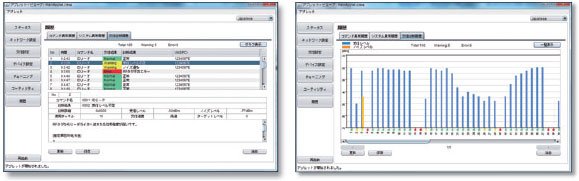

通訊診斷履歷顯示 （一覽顯示、圖表顯示）【NEW】
一覽顯示可確認過去8000筆通訊診斷履歷。通訊狀態不穩定時，會顯示可能原因及處理建議，可據此因應問題。圖表顯示可確認通訊診斷履歷的訊號等級及雜訊等級，有助於找出通訊不穩定的原因。診斷資訊履歷可另存新檔。
通道監視器
可確認受到周圍環境電波干擾的程度。在使用環境下，找出雜訊來源並加以處理，可使動作更穩定。
能即時檢視通訊狀態的LED指示燈【NEW】

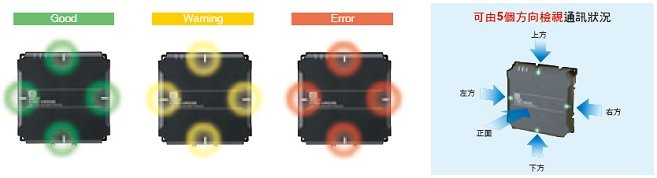

透過讀寫器上的LED，可一眼辨識通訊狀況。採用辨識度高的高亮度LED，即使距離較遠也能確認。
應用範例
車體組裝
想於混線生產導入 車體個體管理

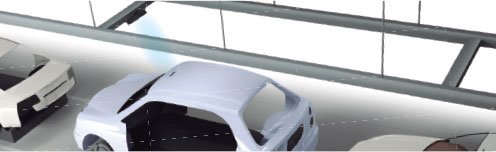

在廣泛的通訊區域中，可穩定檢測數公尺遠的車體。透過UHF 超高頻RFID 的遠距離通訊及對焦功能實現穩定通訊。

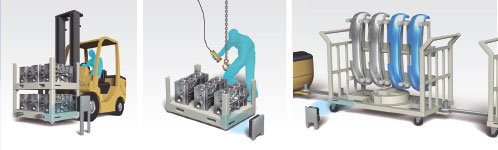

配件搬運
想防止多品種生產造成的 配件誤分配
可正確無誤地檢測通過的棧板。以LED指示燈即時檢視通訊狀態，能當場確認檢測結果。
物流箱搬運
想實現短時間的物流箱個體檢測

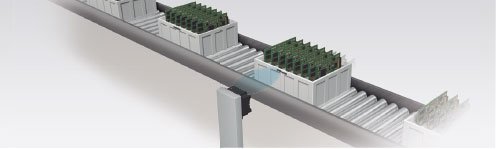

電力接收監視器可協助以「時間序列」檢視通訊穩定度。即使無專業知識也能確認導入時的通訊狀況。
吊架搬運
因多品種生產而想導入個體管理 但因為要安裝於高處而擔心導入後的維護事宜

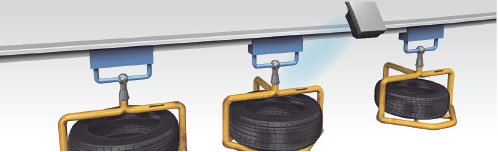

使用辨識度高的高亮度LED顯示運轉狀況。距離較遠時也能目視確認。

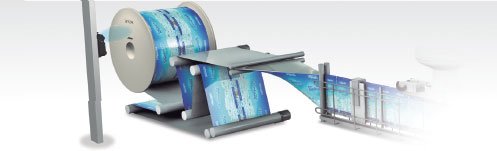

紙捲管理
因多品種生產而想導入個體管理 但擔心機器內的雜訊造成影響
可由8000筆紀錄檢視原因。當發生問題，可藉由通道監視器從電腦的網頁瀏覽器確認雜訊狀態，協助找出原因。
UHF無線規範（電波法） 往後預定之對應
行動電話、電視等的電波受各國無線規範（電波法）管制，RFID系統也須分別符合各國規範。V780系列持續擴大無線規範（電波法）對應國家。關於產品適用國家，請洽詢本公司業務人員。
或至OMRON官網確認最新的各國電波法認證取得情形。
讀寫器
| 外觀 | 尺寸(mm) | 網路 | 型號 |
|---|---|---|---|
 |
250×250×70 | Modbus TCP基礎(TCP/IP) | V780-HMD68-ETN-TW ＊ |
RF標籤
| 外觀 | 記憶體容量 | 尺寸(mm) | OMRON型號 |
|---|---|---|---|
 |
1k位元組 | 150×14×6 | V780-A-JIME-Z3BLI-10 ＊ |
RF標籤用配件
| 外觀 | 材質 | 尺寸(mm) | OMRON型號 |
|---|---|---|---|
 |
聚碳酸酯樹脂 | 180×50×30 | V780-A-TA-133-10 ＊ |
＊1包（10入）之型號／價格。請以1包為單位訂購。
註1. 請用於安裝至金屬表板時。安裝方法請參閱使用者手冊。
2. 關於TOPPAN FORMS製RF標籤、附件之詳情，請參考該公司網頁內容。 http://www.toppan-f.co.jp/
纜線
乙太網路線（建議產品）（連接上位機器與讀寫器）
使用類別5以上的STP纜線（隔離雙絞線）
| 規格 | 纜線長度（m）＊ | 型號 | |
|---|---|---|---|
| 尺寸、線芯數（對數）： AWG22×2P |
插座／插頭 兩端附接頭纜線 （M12/RJ45）  |
0.5 | XS5W-T421-BME-K |
| 1 | XS5W-T421-CME-K | ||
| 2 | XS5W-T421-DME-K | ||
| 5 | XS5W-T421-GME-K | ||
| 10 | XS5W-T421-JME-K | ||
＊纜線長度另備有3、15m。
註. 關於上述以外的纜線長度或可動控制纜線、延長纜線，請洽詢本公司業務人員。
電源纜線（建議產品）（連接電源與讀寫器）
XS5F-D42[]-[]80-F
| 規格 | 纜線長度（m） | 纜線外徑 （mm） |
直線型 | L型 |
|---|---|---|---|---|
| 型號 | 型號 | |||
| 耐燃性可繞曲纜線 | 1 | φ6 | XS5F-D421-C80-F | XS5F-D422-C80-F |
| 2 | XS5F-D421-D80-F | XS5F-D422-D80-F | ||
| 3 | XS5F-D421-E80-F | XS5F-D422-E80-F | ||
| 5 | XS5F-D421-G80-F | XS5F-D422-G80-F | ||
| 10 | XS5F-D421-J80-F | XS5F-D422-J80-F |
工業用交換式集線器（建議產品）
| 外觀 | 規格 | 型號 | ||
|---|---|---|---|---|
| 功能 | 連接埠數 | 故障偵測功能 | ||
 |
服務品質（QoS）： EtherNet/IP控制資料優先權 故障偵測： 廣播風暴、 LSI錯誤偵測 10/100BASE-TX、 自動協商 |
3 | × | W4S1-03B |
 |
5 | × | W4S1-05B | |
| 5 | ○ | W4S1-05C | ||
讀寫器
一般規格
| 型號 | V780-HMD68-ETN-TW |
|---|---|
| 外觀尺寸 | 250 （W） ×250 （H） ×70 （D）〔mm〕（突起部、纜線除外） |
| 電源電壓 | DC24V （－15%～＋10%） |
| 消耗電力 | 10W以下 |
| 使用環境溫度 | -10～+55℃ （不可結冰） |
| 使用環境濕度 | 25～85％RH （不可結露） |
| 保存環境溫度 | -25～+70℃ （不可結冰） |
| 保存環境濕度 | 25～85％RH （不可結露） |
| 絕緣阻抗 | 所有纜線端子與外蓋之間為20MΩ min. (at 500 VDC) |
| 耐電壓 | 將AC1,000V （50/60Hz）施加於所有纜線端子與外殼之間1分鐘 |
| 耐振動性 | 將10Hz～500Hz、重複振幅1.5mm、加速度100m/s2之可變振動以上下、左右、前後之3方向並以 1掃描11分鐘進行10次掃描，且無異常發生 |
| 耐衝擊性 | 將500m/s2之衝擊施於6方向各3次，總計18次且無異常發生 |
| 防護等級 | IP54 （IEC 60529：2001） |
| 材質 | 樹脂外殼：PBT，金屬外殼：鋁壓鑄（ADC12） |
| 重量 | 約3kg |
| 安裝方法 | M6螺栓，4處 |
| 上位通訊埠 | Ethernet 10BASE-T/100BASE-TX |
| 上位通訊協定 | Modbus TCP |
| 附屬品 | 使用說明書（1張）、操作指南（1張）、IP位址便條標籤（1張） |
| 適用規格 | NCC-LP0002 4.8RFID |
通訊規格
| 項目 | V780-HMD68-ETN-TW |
|---|---|
| 對應國家 | Taiwan |
| 最大輻射功率 | 4 W e.i.r.p (僅室內使用 ) |
| 輸出電力 | 15 to 27 dBm (可以1dB為單位切換 ) |
| RSSI檢測範圍 | 訊號層： -35 to -61 dBm雜訊層： -35 to -70 dBm (at end of antenna cable) |
| 傳送速度 (讀寫器 → RF標籤) | 40 kbps (固定) |
| 傳送速度 (RF標籤→讀寫器 ) | 80 kbps (高速模式) * 31.25 kbps (標準模式 ) * |
| 使用頻率 | 10頻道 (922.75 to 927.25 MHz) FHSS |
| 頻道間隔 | 500 kHz |
| 與RF標籤的通訊方式 | Miller-modulated 副載波 |
| RF標籤通訊協定 | ISO/IEC 18000-63: 2013 (EPCglobal Class-1 Generation-2) |
| 偏振特性 | RHCP |
| 允許讀取數量 | 一次最多可讀取 64個RF標籤 |
建議電源（DC24V）
| 項目 | 條件值 |
|---|---|
| 電源電壓 | DC24V -15%～+10% |
| 輸出電流 | 500mA以上 |
| 安全規格 | SELV(安全特定低電壓) |
RF標籤（建議產品）
| 項目/型號 | V780-A-JIME-Z3BLI-10 (TOPPAN FORMS製) |
|---|---|
| 外觀尺寸 | 150 (W) ×14 (H) ×6 (D)〔mm〕 |
| IC晶片、記憶體 | MonzaX 8K、UII (EPC)：128bit，使用者記憶體：8,192bit |
| 寫入次數/資料保持時 | 1萬次/10年 |
| 10萬次/1年 | |
| 使用溫度 | -20～+65℃ |
| 使用濕度 | 5～95%RH |
| 保存溫度 | -30～+70℃ |
| 保存濕度 | 5～95%RH |
| 材質 | 聚碳酸酯樹脂 |
| 重量 | 標籤本體：約15g |
| 防護等級 | IP68 (IEC 60529：2001) |
RF標籤用附件（建議產品）
| 項目型號 | V780-A-TA-133-10(TOPPAN FORMS型號： TA-133) |
|---|---|
| 外觀尺寸 | 180(W) ×50(H) ×30(D)〔mm〕 |
| 使用溫度 | -20～+65℃ |
| 使用濕度 | 5～95%RH |
| 保存溫度 | -30～+70℃ |
| 保存濕度 | 5～95%RH |
| 材質 | 聚碳酸酯樹脂 |
| 重量 | 約128g |
（單位：mm）
（單位：mm）
無指定尺寸公差：公差等級IT16
讀寫器

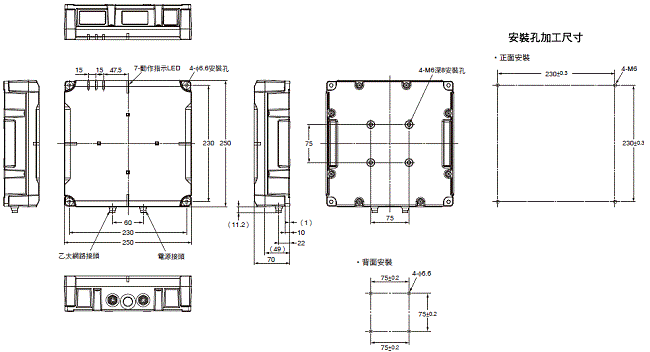

V780-HMD68-ETN-TW型
RF標籤

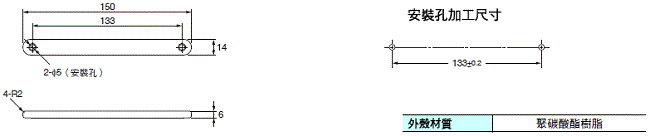

V780-A-JIME-Z3BLI-10型（TOPPAN FORMS型號：JIME-Z3BLI）
RF標籤用附件

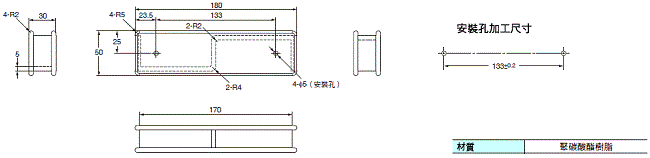

V780-A-TA-133-10 （TOPPAN FORMS型號：TA-133）
