NXR-[]D166C-IL2

產品特色

使用IO-Link建構省配線系統

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

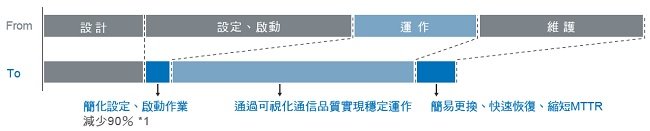

將設備生產前啟動、維護的時間浪費減少90％ *1

為了應對長期的技術人員短缺和現場信息化需求，最新網絡技術的導入非常迅速。因此在生產現場經常發生不能用傳統方法解決的新問題，
例如MTTR增加、啟動時間增加等。為此，歐姆龍依據生產現場的工作流程，對浪費的作業和低效作業進行了分析，成功開發了能有效削減工時的“NXR系列＂遠程終端產品。

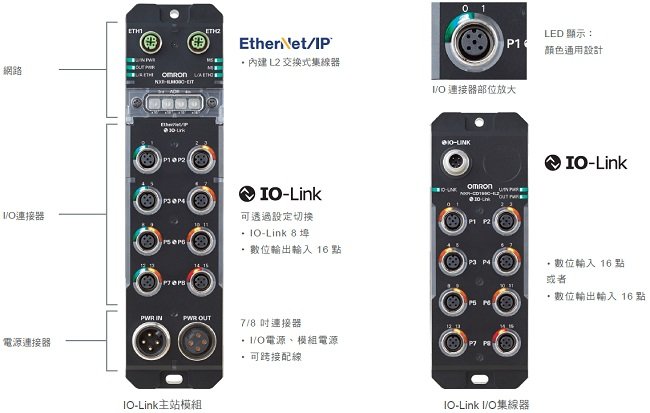

耐環境型遠程終端（符合IP67）

實現無控制櫃化的安裝

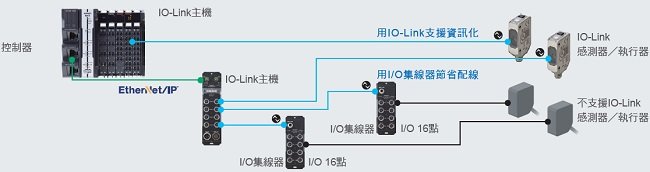

省配線系統

簡化設定、縮短工時

除了可利用設定工具自動一併設定IO-Link參數之外，還能從控制器設定遠距端子台，以及一併傳輸IO-Link的裝置設定。藉由這些功能，可刪減90% *1的設定工時。

＊1.2020年5月與本公司以往產品相比（歐姆龍製 NX系列）

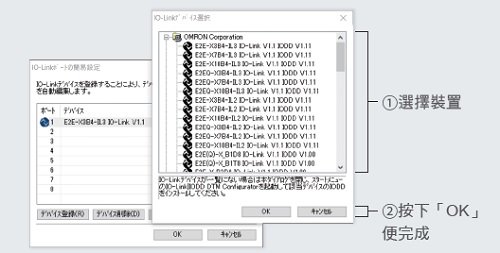

只要選擇裝置，就能一併更新參數。將複雜的設定簡化，可防止人為疏失。

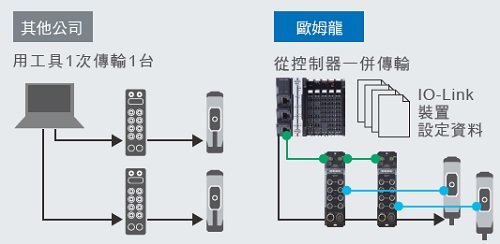

從控制器一併進行各種設定。無須對每個裝置個別設定，可大幅刪減設定工時。

通過可視化通信品質實現穩定運行

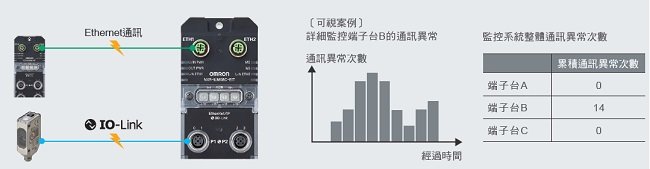

可以量化Ethernet通信、IO-Link通訊的通訊狀態，並可以在操作前確認網絡安裝通訊品質。在操作過程中，可以掌握通訊狀態的變化，並可以在突然停止之前檢查設備。

易於更換，恢復時間短、縮短了MTTR

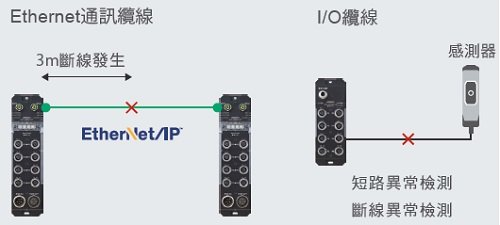

可診斷I/O、通訊纜線的狀態

T可檢測I/O電纜的斷線、短路異常，以及Ethernet通信電纜發生斷線、短路時，可告知大致的異常部位。

發生故障時，無需軟件工具即可更換

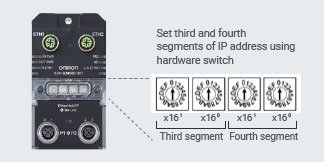

即使不使用專用的軟件工具，也可通過硬體SW開關設定IP地址。

適合規格

請洽本公司業務窗口，或於本公司網站（https://www.omron.com.tw）確認各型號適合規格之最新資訊。

NXR系列 IO-Link I/O集線器

名稱	I/O 連接器連接埠數	輸出輸入點數	耐環境性能	連接埠連接端子	型號
IO-Link I/O集線器	8	數位輸入16 點	IP67	數位輸入16 點	NXR-ID166C-IL2
IO-Link I/O集線器	8	數位輸入16 點	IP67	數位輸入16 點	NXR-CD166C-IL2

NXR系列支援EtherNet/IP™的 IO-Link主站模組

名稱	IO-Link 連接埠數	耐環境性能	連接埠連接端子	型號
支援EtherNet/IP IO-Link主站模組	8	IP67	M12 連接器 A-cording、母接頭	NXR-ILM08C-EIT

軟體

FA整合軟體工具套件 CX-One

產品名稱

規格

型號

授權數

媒體

FA 整合軟體工具
套件
CX-One Ver.4. □

CX-One 是提供歐姆龍製PLC、元件周邊工具的整合
軟體工具套件。

適用於以下作業系統：
OS：Windows XP （Service Pack3 以上、32bit 版） /
Windows Vista（32bit 版/ 64bit 版）/ Windows
7 （32bit 版/ 64bit 版） / Windows 8 （32bit 版/
64bit 版） / Windows 8.1 （32bit 版/ 64bit 版） /
Windows 10 （32bit 版/ 64bit 版）

CX-One Ver.4. □中包含CX-Programmer Ver.9. □。
詳情請參閱CX-One 型錄（SBCZ-063）。

1 license
*1

DVD

CXONE-AL01D-V4

＊1. CX-One只有多套授權商品（3、10、30、50套授權）、及DVD光碟。

自動化軟體 Sysmac Studio

當您新購買時，DVD與授權請都要購買。也可單獨購買DVD或授權。但授權版不包含DVD光碟。

產品名稱	規格			型號
產品名稱		授權數	媒體	型號
Sysmac Studio 標準版本 Ver.1. □□	Sysmac Studio 是提供整合開發環境的軟體，用來進行包含NJ/NX 系列CPU 模組及 NY 系列工業用PC 在內的機器自動化控制器、EtherCAT 從屬站及HMI 等的設定、程式設計、除錯、維修。適用於以下作業系統：＊ 1 OS：Windows 7 （32bit 版/ 64bit 版） / Windows 8 （32bit 版/64bit 版） / Windows 8.1 （32bit 版/ 64bit 版） / Windows 10 （32bit 版/ 64bit 版） Sysmac Studio 標準版本的DVD 光碟中，含有 EtherNet/IP、DeviceNet、序列通訊、顯示器的繪圖工具（CX-Designer）。詳情請參閱本公司網站（https://www.omron.com.tw）的商品資訊。	無（只有光碟）	Sysmac Studio 32bit 版 DVD	SYSMAC-SE200D
		無（只有光碟）	Sysmac Studio 64bit 版 DVD	SYSMAC-SE200D-64
		1 套授權版＊ 2	-	SYSMAC-SE201L

＊1. SYSMAC-SE200D-64在Windows 10（64bit版上運作）上運作。
＊2. Sysmac Studio備有多套授權商品（3、10、30、50套授權）。

IO-Link連接器連接用纜線

使用在與M12插頭的IO-Link主站模組連接的纜線。

品名/外觀	廠商	規格	纜線裸線數	連接器種類	纜線連接方向	纜線長度	型號
XS2W 附纜線連接器（M12插座/M12插頭）	歐姆龍 Corporation	M12插座（A-coding、母接頭）－M12插頭（A-coding、公接頭），DC用	4芯	旋入式連接器	直行/直行	1 m	XS2W-D421-C81-F
						2 m	XS2W-D421-D81-F
						3 m	XS2W-D421-E81-F
						5 m	XS2W-D421-G81-F
						10 m	XS2W-D421-J81-F

I/O連接器連接用纜線

連接轉換用

IO-Link I/O集線器與M8插頭的外部連接機器之間連接轉換用的纜線。

品名/外觀	廠商	規格	纜線裸線數	連接器種類	纜線連接方向	纜線長度	型號
XS3W 附纜線連接器（M8插座/M12插頭）	歐姆龍 Corporation	M8插座（A-coding、母接頭）－M12插頭（A-coding、公接頭），DC用	4芯	（M8）旋入式連接器、（M12）智慧型連接器 (Smartclick)＊1	直行	0.2 m	XS3W-M42C-4C2-A

＊1. IO-Link I/O集線器的連接器，並非智慧型連接器(Smartclick)。因此，安裝時請使用I/O纜線的緊固工具。
另外，I/O纜線的智慧型連接器(Smartclick)，也具有旋入式連接器的功能。

I/O連接器用的分歧連接用

品名/外觀	廠商	規格	纜線裸線數	連接器種類	纜線連接方向	纜線長度	型號
XS5R Y 接頭插頭/插座	歐姆龍 Corporation	M12	---	智慧型連接器 (Smartclick)＊1	---	---	XS5R-D426-1

＊1. IO-Link I/O集線器的連接器，並非智慧型連接器(Smartclick)。安裝時，請使用I/O纜線的緊固工具。

連接器用防水保護蓋

未使用的M12連接器的防水保護蓋。使用此防水保護蓋，即可維持保護構造IP67。

品名/外觀	廠商	規格	連接器種類	型號
M12用防水保護蓋	OMRON Corporation	M12	旋入式連接器	XS2Z-22

一般規格

項目		規格
保護構造		IP67
使用環境	使用環境溫度	-10～55 ℃
	使用環境濕度	25～85% （不可結露）
	使用周圍環境	不可有腐蝕性氣體
	保存溫度	-25～65 ℃
	保存濕度	25～85% （不可結露）
	使用海拔高度	2000m以下
	污染度	污染度3以下：符合IEC 61010-2-201
	耐雜訊性	符合IEC 61000-4-4 2kV （電源線）
	過電壓類別	類別Ⅱ：符合 IEC 61010-2-201
	EMC抗干擾等級	Zone B
	耐振動	10～60Hz 振幅 0.35mm、60～150Hz 50m/s² X、Y、Z各方向80分
	耐衝擊	150m/s² 3軸6方向各3次
符合規格＊1		cULus：Listed （UL61010-2-201） EU：EN 61131-2、RCM KC：韓國電波法登錄 EAC IO-Link符合性

＊1. 請於本公司網站（https://www.omron.com.tw），或洽本公司業務窗口確認各型號的最新適用規格。

模組規格

型號		規格
型號		NXR-ID166C-IL2	NXR-CD166C-IL2
種類		數位輸入集線器	數位輸出輸入可變集線器
模組/輸入用電源電壓		DC24V （DC20.4～26.4V）
模組/輸入用電源消耗電流		40 mA 以下
模組/輸入用電源最大電流		0.84 A
輸出用電源電壓		---	DC24V （DC20.4～26.4V）
輸出用電源消耗電流		---	40 mA 以下
輸出用電源最大電流		---	2.0 A
外形尺寸		174 （W） ×24.2 （H） ×62 （D）［mm］（37.8mm （H）：包含連接器時）
絕緣方式		非絕緣
重量		280 g

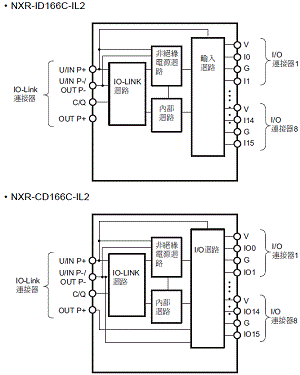

迴路構成
IO-Link規格	通訊協定	IO-Link 協定
	框架類型	2.6 （型號：數位輸入集線器）	2.2 （型號：數位輸出輸入可變集線器）
	傳輸速度	COM2: 38.4 kbps
		異步式UART
		1對1
	通訊距離	最長20m
	資料排列	高位元數在前
	同步方式	ISDU (Indexed Service Data Unit)
	最小週期時間	10 ms
	處理輸入資料大小	20 bytes
	處理輸出資料大小	---	2 bytes
	M-sequence	TYPE_2_V	TYPE_2_V
	供應商 ID1	02 Hex	02 Hex
	供應商 ID2	64 Hex	64 Hex
	供應商名稱	OMRON Corporation	OMRON Corporation
	供應商內文	OMRON Corporation	OMRON Corporation
	裝置 ID1	05 Hex	05 Hex
	裝置 ID2	00 Hex	00 Hex
	裝置 ID3	01 Hex	02 Hex
	產品名稱	NXR-ID166C-IL2	NXR-CD166C-IL2
	產品 ID	NXR-ID166C-IL2	NXR-CD166C-IL2
	產品內文	IO-Link I/O Hub	IO-Link I/O Hub
安裝規格	安裝方法	用M5螺絲安裝
	安裝強度	100 N
	連接器強度	30N 所有連接器皆同
	連接器種類	• IO-Link連接器：M12 （A-coding、公接頭） • I/O 連接器：M12 （A-coding、母接頭） × 8個
	螺絲的緊固扭力	• IO-Link連接器與I/O連接器（M12螺絲）：0.5～0.6N·m • 集線器安裝（M5螺絲）：1.47～1.96N·m
	安裝方向與限制	• 安裝方向：6方向 • 限制：無
數位輸入	輸入點數	16點	0～16點（可變）
	內部I/O共用線處理	PNP
	ON電壓/ON電流	DC15V以上/3mA以上（各輸入端子與G間）
	OFF電壓/OFF電流	DC5V以下/1mA以下（各輸入端子與G間）
	輸入電流	4.0 mA （DC24V時）
	感測器電源供應電流	100 mA 以下/連接埠
	ON應答時間	0.1 ms 以下
	OFF應答時間	0.2 ms 以下
	輸入濾波器	0ms、0.5ms、1ms （工廠出貨時設定）、2ms、4ms、8ms、16ms、32ms、 64ms、128ms
	短路保護功能	有 *1
	短路檢測功能	有 *1
	斷線檢測功能	有 *2
數位輸出	輸出點數	---	0～16點（可變）
	最大負載電流	---	500 mA/點
	OFF時的漏電流	---	0.3 mA 以下
	內部I/O共用線處理	---	PNP
	ON應答時間	---	0.5 ms 以下
	OFF應答時間	---	1.5 ms 以下
	殘留電壓	---	1.2V以下（DC0.5A、各輸出端子與G間）
	短路保護功能	---	有 *3
	短路檢測功能	---	有 *3
	斷線檢測功能	---	有 *4

＊1. 保護及檢測I/O連接器的電源（V）與電源－（G）間是否短路。
＊2. 檢測I/O連接器的電源+（V）是否斷線。
＊3. 保護及檢測Pin4―電源－（G）間與Pin2―電源－（G）間是否短路。
＊4. 檢測I/O連接器的Pin4與Pin2是否斷線。

版本相關資訊

IO-Link I/O集線器與NXR系列支援EtherNet/IP的IO-Link主站模組、支援軟體之間的版本關係如下所示。
若是以下的版本以上的組合時，便可在IO-Link I/O集線器的各模組版本上使用有支援的所有功能。

IO-Link I/O集線器		NXR系列支援EtherNet/IP的 IO-Link主站模組	支援軟體
型號	模組版本	NXR-ILM08C-EIT的模組版本	CX-ConfiguratorFDT的版本
NXR-ID166C-IL2	Ver.1.0	Ver.1.0	Ver.2.54
NXR-CD166C-IL2	Ver.1.0	Ver.1.0	Ver.2.54

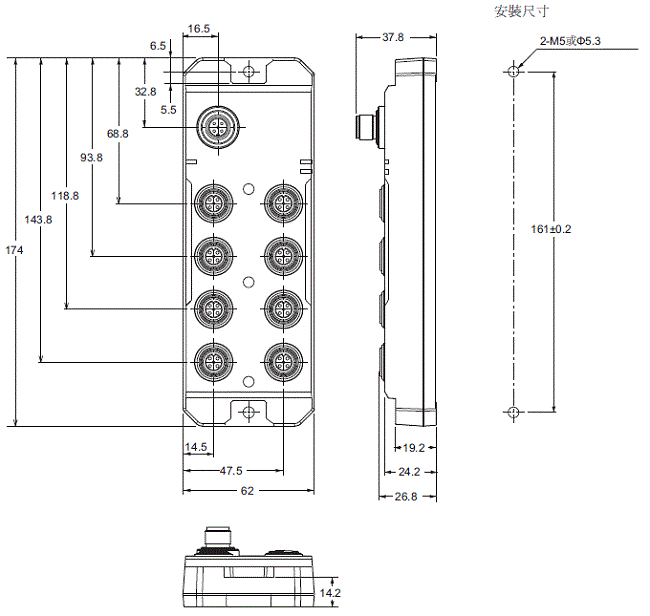

（單位：mm）

NXR-[]D166C-IL2

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
NXR系列型錄	SBCD-094-TW5 [1079KB]	2022年9月6日 20220906	NXR系列型錄
NXR-[]D166C-IL2 規格說明書	- [2593KB]	2022年9月14日 20220914	NXR-[]D166C-IL2 規格說明書
IO-Link系列型錄	SAMC-007-TW5 [54277KB]	2021年5月24日 20210524	IO-Link系列型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
NXR Series Catalog	R202-E1-02 [1292KB]	Jun 01, 2020 20200601	NXR Series Catalog
NXR-[]D166C-IL2 Data Sheet	- [1192KB]	Oct 03, 2022 20221003	NXR-[]D166C-IL2 Data Sheet
IO-Link Series Catalog	Y229-E1-07 [5797KB]	Sep 08, 2022 20220908	IO-Link Series Catalog
