NX-EIC202

產品特色

支援FA業界所使用的全球標準網路EtherNet/IP

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

單一耦合器最多可連接63個NX模組，有助於建構彈性的系統，並節省安裝空間＊

可透過一台子機建構不同種類的NX模組，有助於節省連接的節點數

可混用安全模組，將I/O控制和安全控制統合在一起

透過IP位址標籤，不需工具也能加以辨識

透過內建的USB連接埠，即便在沒有控制器的環境下，亦可進行子機的工具設定

＊單一子機的輸入：最大504位元、輸出：最大504位元

Sysmac為OMRON公司製造之FA產品於日本及其他國家之商標或註冊商標。
EtherCAT®為德國Beckhoff Automation GmbH取得許可證之專利技術，亦為註冊商標。
EtherNet/IPTM為ODVA的商標。
本手冊上所刊載之公司名稱及產品名稱為各家公司之註冊商標或商標。

關於國外規格

各型號的最新適合規格請至本公司網頁（https://www.omron.com.tw 或https://www.ia.omron.co.com）或向本公司業務人員確認。

產品名稱	NX模組耗電量	IO電源最大電流	型號
EtherNet/IP 耦合器模組	1.60W以下	10A	NX-EIC202

自動化軟體 Sysmac Studio

您可於新購入時，同時購買DVD與許可證。亦可單獨購買DVD和許可證。許可證版中不包括DVD光碟。

產品名稱	規格			型號
產品名稱		許可證版本數量	媒體	型號
Sysmac Studio NX-I/O版本 Ver.1.[][]	Sysmac Studio NX-I/O版是一套僅包含EtherNet/IP耦合器設定所需功能的授權版本。本型號僅包括許可證，因此請和Sysmac Studio標準型的媒體(DVD)合併使用。授權版本。本型號僅包括許可證，因此請和Sysmac Studio標準型的媒體(DVD)合併使用。	1套許可證版	-	SYSMAC-NE001L
Sysmac Studio 標準版 Ver.1.[][]	Sysmac Studio係為了以NJ/NX系列CPU模組及 NY系列工業PC為首的機械自動化控制器、以及EtherCAT從站以及HMI等的設定、編程作業、除錯、維修作業，而提供統整開發環境的軟體。動作環境如下： OS：Windows 7 (32bit版/64bit版)/ Windows 8 (32bit版/64bit版)/ Windows 8.1 (32bit版/64bit版)/ Windows 10 (32bit版/64bit版) ＊1 本軟體包含了視覺編輯功能在內。請參閱本公司網站(https:// www.omron.com.tw)的產品信息。	無 (僅光碟)	Sysmac Studio 32bit版DVD	SYSMAC-SE200D
		(僅光碟)	Sysmac Studio 64bit版DVD	SYSMAC-SE200D-64
		1套許可證版＊2 ＊3 ＊4	-	SYSMAC-SE201L

＊1. SYSMAC-SE200D-64型的作業環境為Windows 10 （64bit版）。
＊2. Sysmac Studio標準授權版(SYSMAC-SE[][][]L型)包含了NX-I/O版(SYSMAC-NE001L型)的功能在內。
＊3. Sysmac Studio標準授權版(SYSMAC-SE[][][]L型) Ver.1.10以上版本可適用於EtherNet/IP耦合器。
＊4. Sysmac Studio亦備有多重授權版之產品(3、10、30、50套授權)。

連接纜線

周邊設備(USB)通訊埠

請使用市售的USB認證纜線。
規格：USB2.0 (或1.1)用纜線(A接頭-B接頭)、最長5.0m

EtherNet/IP通訊纜線建議使用產品

利用EtherNet/IP使用100BASE-TX/10BASE-T時，請使用類別5以上的STP （隔離雙絞線）纜線。NX701型使用100BASE-T時，請使用類別5以上的STP （和鋁膠帶組成的雙重遮蔽）纜線。直接接線／交叉接線皆可使用。

附接頭型纜線

產品名稱	纜線長度(m)	型號
附兩端接頭之纜線(RJ45/RJ45)小型RJ45接頭＊1 尺寸/線芯數(對數)：AWG26 × 4P 纜線披覆材質：LSZH ＊2 線色：黃色＊3	0.3	XS6W-6LSZH8SS30CM-Y
	0.5	XS6W-6LSZH8SS50CM-Y
	1	XS6W-6LSZH8SS100CM-Y
	2	XS6W-6LSZH8SS200CM-Y
	3	XS6W-6LSZH8SS300CM-Y
	5	XS6W-6LSZH8SS500CM-Y
附兩端接頭之纜線(RJ45/RJ45) RJ45接頭堅韌型＊1 尺寸/線芯數(對數)：AWG22 × 2P 纜線顏色：淡藍色	0.3	XS5W-T421-AMD-K
	0.5	XS5W-T421-BMD-K
	1	XS5W-T421-CMD-K
	2	XS5W-T421-DMD-K
	5	XS5W-T421-GMD-K
	10	XS5W-T421-JMD-K
插頭兩端附接頭之纜線 (M12直式/M12直式) 強化隔離接頭纜線規格＊4 M12 Smartclick接頭型尺寸/線芯數(對數)：AWG22 × 2P 纜線顏色：黑色	0.5	XS5W-T421-BM2-SS
	1	XS5W-T421-CM2-SS
	2	XS5W-T421-DM2-SS
	3	XS5W-T421-EM2-SS
	5	XS5W-T421-GM2-SS
	10	XS5W-T421-JM2-SS
插頭兩端附接頭之纜線 (M12直式/RJ45) 強化隔離接頭纜線規格＊4 M12 Smartclick接頭型 RJ45接頭堅韌型尺寸/線芯數(對數)：AWG22 × 2P 纜線顏色：黑色	0.5	XS5W-T422-BM2-SS
	1	XS5W-T422-CM2-SS
	2	XS5W-T422-DM2-SS
	3	XS5W-T422-EM2-SS
	5	XS5W-T422-GM2-SS
	10	XS5W-T422-JM2-SS

＊1. 小型的纜線長度有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m等不同長度。堅韌型附兩端接頭之纜線(RJ45/RJ45)的纜線長度有0.3、0.5、1、2、3、5、10、15m等不同長度。詳細內容請參考「產業用乙太網路連接器型錄」(型錄編號：CDJC-006-TW)。
＊2. 此為控制面板配線專用Low Smoke Zero Halogen纜線。LSZH型雖為單層隔離遮蔽架構，但經確認符合通訊、雜訊特性的規格值。另備有小型PUR纜線，適合裝設為控制面板外部纜線。
＊3. 備有綠色和藍色兩種顏色的纜線。
＊4. 詳細請洽詢本公司業務人員。

纜線/接頭

產品名稱			型號
EtherNet/IP (100BASE-TX用)共用品	尺寸/線芯數(對數)：AWG24 × 4P	纜線	NETSTAR-C5E SAB 0.5 × 4P ＊1
		纜線	KETH-SB ＊1
		RJ45接頭	MPS588-C ＊1
EtherNet/IP (100BASE-TX用)共用品	尺寸/線芯數(對數)：AWG22 × 2P	纜線	KETH-PSB-OMR ＊2
		纜線	PNET/B ＊2
		RJ45組裝式接頭	XS6G-T421-1 ＊2

＊1. 以上為本公司建議使用之EtherNet/IP共用纜線與RJ45接頭組合。

＊2. 以上為本公司建議使用之EtherNet/IP共用纜線與RJ45組裝式接頭組合。

選購品

產品名稱	規格	型號
編碼引腳	10台份 (端子座用30個、模組本體用30個)	NX-AUX02

產品名稱	規格				型號
產品名稱	端子數量	列印直列編號	接地端子	電流容量	型號
端子座	8	A/B	有	10A	NX-TBC082

一般規格

項目		規格
架構		控制盤內安裝型
接地方法		D種接地(第3類接地)
使用環境	使用環境溫度	0～55℃
	使用環境濕度	10 ~ 95%RH (不可結露、結冰)
	使用環境氣體	不應有腐蝕性氣體
	保存環境溫度	-25 ~ +70°C (不可結露、結冰)
	使用場所之海拔高度	2,000m以下
	污染度	污染度2以下：符合IEC 61010-2-201
	抗干擾性	符合IEC 61000-4-4規範、2kV (電源線)
	過電壓類別(Over-voltage Category)	類別Ⅱ：符合IEC 61010-2-201
	EMC抗干擾級別	B區
	耐震動	符合IEC 60068-2-6規範 5 ~ 8.4Hz、振幅3.5mm、 8.4 ~ 150Hz 加速度9.8m/s² X、Y、Z各方向100分鐘(掃描時間10分鐘×掃描次數10次＝總計100分鐘) ＊1
	耐衝擊	符合IEC 60068-2-27規範、147m/s² X、Y、Z各方向3次＊1
適合規格＊2		cULus：Listed (UL508)、ANSI/ISA 12.12.01、EU：EN 61131-2、C-Tick或RCM、KC：已註冊韓國電波法

＊1. 繼電器輸出模組的耐震動及耐衝擊的規格，請參考『NX系列數位I/O模組使用手冊(SBCA-407)』。
＊2. 各型號的最新適合規格請確認本公司網頁或本公司業務人員。

個別規格

項目		規格
型號		NX-EIC202
可連接的NX模組台數		63台以下＊1
通訊協定		EtherNet/IP專用協定
通訊協定		TCP/IP及UDP/IP (訊息服務)	緩衝(插座)數： • 伺服器專用訊息緩衝區： 8 • 用戶專用訊息緩衝區：無 • UDP/IP訊息和TCP/IP訊息共用緩衝區訊息最大容量： • Request：492位元 • 回應：496位元最大NX輸出資料長度： • 490位元最大NX輸入資料長度： • 496位元
調變方式		基帶
連線速度		100Mbps
實體層		100BASE-TX (IEEE802.3)
連接數		8
接收封包間隔(RPI、更新週期)		4～1000ms
允許通訊頻寬(每個模組)		1000 pps
拓樸		環狀、星狀、樹狀
交換式集線		第2層開關
傳送媒介		Category 5以上雙絞纜線(建議使用纜線：建議使用鋁膠帶編織之雙重隔離遮蔽纜線)
傳送距離		節點距離：100m以內
NX總線I/O資料長度		輸入：512位元以下(包含IN資料、狀態及不使用區塊) 輸出：512位元以下(包含OUT資料、不使用區塊)
EtherNet/IP I/O連接尺寸		輸入：504位元以下(包含IN資料、狀態及不使用區塊) 輸出：504位元以下(包含OUT資料、不使用區塊)
更新方式		自由運轉方式
模組供電源＊2	電源電壓	DC24V(DC20.4～28.8V)
	NX模組電源供應容量	10W以下(詳細內容請參考「安裝方向和限制」)
	NX模組電源供應效率	70%
	絕緣方式	NX模組電源-模組電源供應用端子之間：非絕緣
	電源端子電流容量	4A以下
I/O電源供給＊2	電源電壓	DC5～24V(DC4.5～28.8V) ＊3

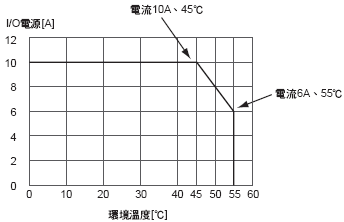

	I/O電源最大電流	10A (詳細內容請參考「安裝方向和限制」)
	電源端子電流容量	10A 以下
NX模組耗電量		1.60W以下
I/O電源電流消耗		10mA以下(DC24V時)
耐電壓		AC510V (1min)、漏電流：5mA以下(隔離電路之間)
絕緣阻抗		DC100V、20MW以上(隔離迴路之間)
外部連接端子		[通信接頭] EtherNet/IP通訊專用 • RJ45 x 2 (支援隔離線)
		[免螺絲式接線端子] 模組電源供電用、I/O電源供電用、接地用、拆卸式
		[周邊設備(USB)通訊埠] Sysmac Studio連接用 • 實體層：符合USB2.0 B接頭 • 傳送距離：最大5m
外觀尺寸		46(W)×100(H)×71(D)
重量		150g以下

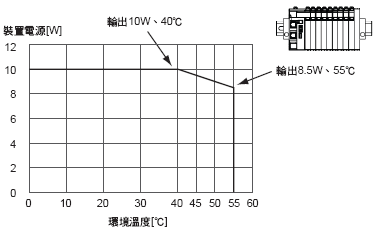

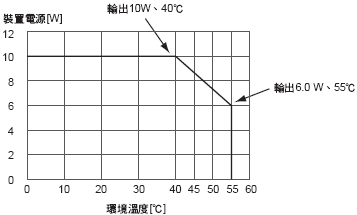

安裝方向和限制		安裝方向：6方向限制： • 朝正面安裝使用時 • 朝正面以外的方向安裝使用時

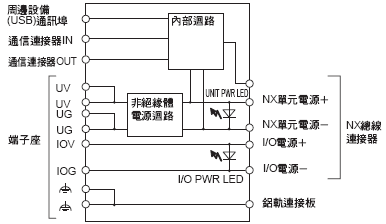

迴路構成

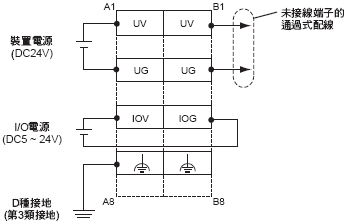

端子排列
附屬品		端蓋(NX-END01型)：1個

＊1. 如欲瞭解安全控制模組的連接台數等相關資訊，請參閱『NX系列安全控制模組使用手冊(SGFM-710)』之說明。
＊2. 模組電源、IO電源的設計步驟請參考『NX系列EtherNet/IPTM 耦合器模組使用手冊(SBCD-365)』。
＊3. 選擇電壓時，必須適合您所要使用的NX模組之I/O迴路或外部連接設備。

構成模組一覽表

如需進一步瞭解有哪些NX模組適合連接NX系列EtherNet/IP耦合器模組，請參閱各產品使用手冊之說明。

EtherNet/IP耦合器模組

模組名稱	型號
EtherNet/IP耦合器模組	NX-EIC202

I/O模組

模組名稱	型號
模組名稱	2點	4點	8點	16點	32點
數位輸入模組	──	NX-ID3317 NX-ID3343 NX-ID3417 NX-ID3443 NX-IA3117	NX-ID4342 NX-ID4442	NX-ID5142-1 NX-ID5142-5 NX-ID5342 NX-ID5442	NX-ID6142-5 NX-ID6142-6
數位輸出模組	NX-OC2633 NX-OC2733	NX-OD3121 NX-OD3153 NX-OD3256 NX-OD3257 NX-OD3268	NX-OD4121 NX-OD4256 NX-OC4633	NX-OD5121 NX-OD5121-1 NX-OD5121-5 NX-OD5256 NX-OD5256-1 NX-OD5256-5	NX-OD6121-5 NX-OD6121-6 NX-OD6256-5
數位輸出輸入混合模組	──	──	──	NX-MD6121-5 NX-MD6121-6 NX-MD6256-5	──
類比輸入模組	NX-AD2603 NX-AD2604 NX-AD2608 NX-AD2203 NX-AD2204 NX-AD2208	NX-AD3603 NX-AD3604 NX-AD3608 NX-AD3203 NX-AD3204 NX-AD3208	NX-AD4603 NX-AD4604 NX-AD4608 NX-AD4203 NX-AD4204 NX-AD4208	──	──
類比輸出模組	NX-DA2603 NX-DA2605 NX-DA2203 NX-DA2205	NX-DA3603 NX-DA3605 NX-DA3203 NX-DA3205	──	──	──
溫度輸入模組	NX-TS2101 NX-TS2102 NX-TS2104 NX-TS2201 NX-TS2202 NX-TS2204	NX-TS3101 NX-TS3102 NX-TS3104 NX-TS3201 NX-TS3202 NX-TS3204	──	──	──
加熱器斷線檢測模組	──	NX-HB3101 NX-HB3201	──	──	──

位置介面模組

模組名稱	型號
模組名稱	1CH	2CH	4CH
增量式編碼器輸入模組	NX-EC0112 NX-EC0122 NX-EC0132 NX-EC0142	NX-EC0212 NX-EC0222	-
SSI輸入模組	NX-ECS112	NX-ECS212	-

荷重計輸入模組

模組名稱	型號
荷重計輸入模組	NX-RS1201

IO-Link主站模組

模組名稱	型號
IO-Link主站模組	NX-ILM400

系統模組

模組名稱	型號
NX模組追加供電模組	NX-PD1000
I/O電源追加供電模組	NX-PF0630 NX-PF0730
I/O電源連接模組	NX-PC0010 NX-PC0020 NX-PC0030
隔離線連接模組	NX-TBX01

安全控制模組

模組名稱	型號
安全CPU模組	NX-SL3300＊1
安全輸入模組	NX-SIH400＊2 NX-SID800
安全輸出模組	NX-SOH200 NX-SOD400

＊1. 可連接安全CPU模組 Ver.1.1之後的版本。
＊2. 可連接安全輸入模組Ver.1.1之後的版本。

版本資訊

NX系列EtherNet/IP耦合器模組適用的Sysmac Studio版本

NX模組		Sysmac Studio
型號	模組版本	支援版本
NX-EIC202型	Ver.1.2	Ver.1.19之後的版本
NX-EIC202型	Ver.1.0	Ver.1.10之後的版本

（單位：mm）

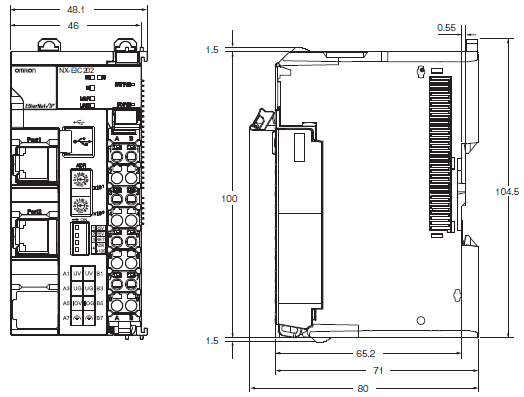

單體時

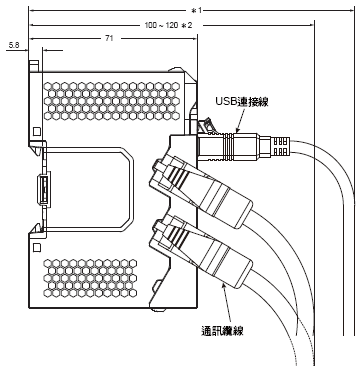

連接纜線時

＊1. 尺寸會因市售的USB纜線規格而有所變化。請確認您所使用的USB纜線規格。
＊2. 模組背面的通訊纜線尺寸
・100mm：使用MPS588-C接頭時
・120mm：使用XS6G-T421-1型接頭時

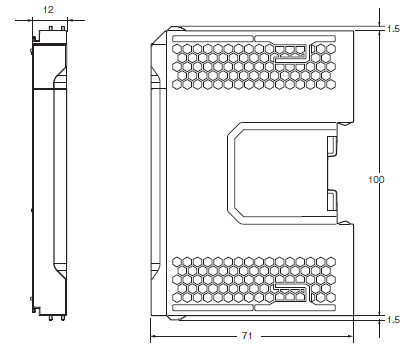

端蓋
