NY5[][]-1

產品特色

實現控制進化與資訊革新融合的新一代工業電腦

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

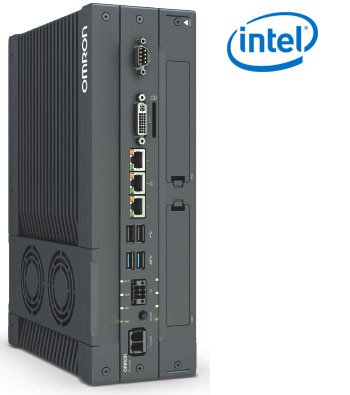

[工業電腦]IPC機器控制器

結合Sysmac控制與ICT

IPC機器控制器強化裝置控制用途，兼顧Sysmac自動平台的高精度、實用性及Windows通用性，實現創新且信賴性高的裝置。兩個平台雖然會同時動作，但由於系統各自獨立，即使Windows端發生異常，控制端仍能持續動作，生產線不會因此停止。具有媲美PLC的高信賴性及系統穩固性，透過活用巨量資料、自然使用者介面（Natural User Interface；NUI）及物聯網（Internet of Things；IoT）等，開啟製造業創新之門。

工業電腦

• 第4代Intel® Core™ i7：4核心／8執行緒
• Windows Embedded Standard 7
• 可使用自訂軟體的Windows作業系統
• Ethernet連接埠：連接IT系統

機器控制器

• 搭載機械自動化控制器軟體

• 系統週期：500µs

• 運動控制：16～64軸

• EtherNet/IP連接埠：連接裝置之間或HMI

• EtherCAT連接埠：最多同步192台子機

• 對應Safety over EtherCAT（FSoE）

Sysmac Studio

整合開發環境

• 將邏輯、運動、安全控制、機器人、影像感測、HMI及資料庫連接整合於單一軟體

• 符合IEC 61131-3（及JIS B 3503）標準

• 減少開發工時並提升裝置運轉率的Sysmac Library

2017年優秀設計獎 *2

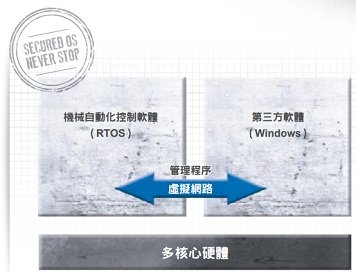

IPC機器控制器的心臟部位

歐姆龍裝置搭載適當分配硬體資源，並防止互相干擾的軟體（管理程序）。即使Windows端發生異常，控制端仍受到保護，並能持續動作。

*1. 工業用箱型電腦獲頒2016年「紅點設計獎」。「紅點設計獎」為1955年起由德國Nordrhein Westfalen設計協會主辦、評審的設計獎，與iF設計獎（德國）、IDEA設計獎（美國）並列世界三大設計獎。

*2. 工業用箱型電腦獲頒2017年「紅點設計獎」。「優秀設計獎（G標章）」是繼承1957年由通商產業省創立的「優秀設計商品遴選制度（G標章制度）」，自1998年起由（財）日本產業設計振興會主辦的日本唯一的綜合性設計評估、推薦制度。該制度以「人性（HUMANITY）」「本質（HONESTY）」「創造（INNOVATION）」「魅力（ESTHETICS）」「倫理（ETHICS）」為審查理念，不僅外形要美觀，更從功能性和安全性、使用方便性、環保等綜合性的見解，以嚴格的基準頒發給獲得認可的產品。

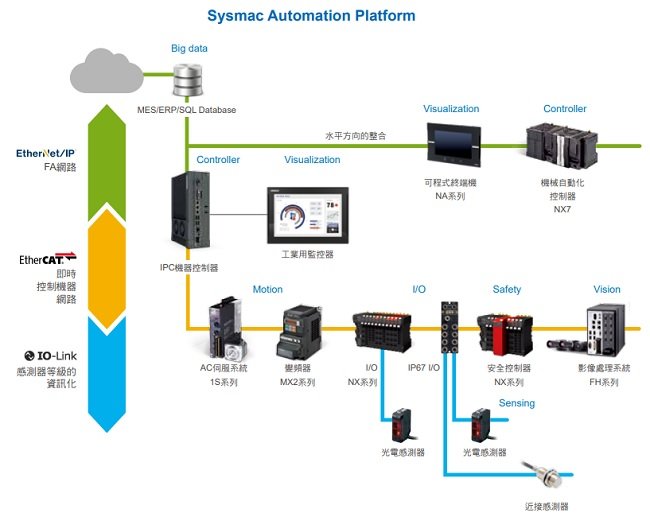

控制不間斷：提升生產力、效率及安全性

• 透過垂直方向的整合，由IT系統直接收集製造現場的生產資料

• 儲存、管理並分析裝置資訊，以提升生產力

• 使用EtherCAT簡單整合安全功能

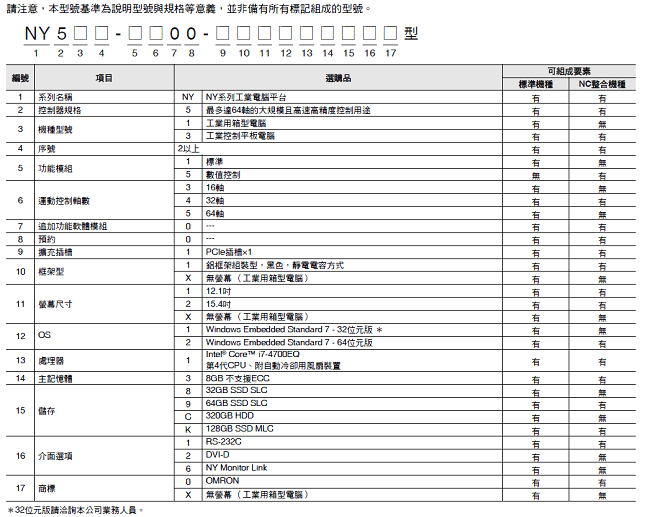

型號基準

種類

NY系列 IPC機械控制器

代表型號

下表顯示代表型號。也備有其他型號。為了選出最適合您的機種，詳情請洽詢本公司業務人員。

產品名稱	規格						型號
產品名稱	OS	處理器	運動控制軸數	主記憶體	儲存	介面選項	型號
工業用箱型電腦	Windows Embedded Standard 7 - 64bit	Intel® Core™ i7-4700EQ	64	8 GB	64GB SSD （SLC）	RS-232C	NY512-1500-1XX21391X
			64		320GB HDD		NY512-1500-1XX213C1X
			32		64GB SSD （SLC）		NY512-1400-1XX21391X
			32		320GB HDD		NY512-1400-1XX213C1X
			16		64GB SSD （SLC）		NY512-1300-1XX21391X
			16		320GB HDD		NY512-1300-1XX213C1X
工業控制平板電腦	Windows Embedded Standard 7 - 64bit	Intel® Core™ i7-4700EQ	64	8 GB	64GB SSD （SLC）	RS-232C	NY532-1500-111213910
			64		320GB HDD		NY532-1500-111213C10
			32		64GB SSD （SLC）		NY532-1400-111213910
			32		320GB HDD		NY532-1400-111213C10
			16		64GB SSD （SLC）		NY532-1300-111213910
			16		320GB HDD		NY532-1300-111213C10

自動化軟體 Sysmac Studio

第一次購買時，請一併購買DVD及授權。亦可單獨購買DVD和授權。授權版不包含DVD媒體。

產品名稱	規格			型號
產品名稱		授權版數量	媒體	型號
Sysmac Studio 標準版 Ver.1.[][]	Sysmac Studio是一套提供整合開發環境的軟體，可針對NJ/NX系列CPU 模組及NY 系列工業電腦等機械自動化控制器、EtherCAT子局及HMI等進行設定、程式設計、除錯與維護。適用於以下作業系統： OS：Windows 7 （32bit版/64bit版） /Windows 8 （32bit版/64bit版） /Windows 8.1 （32bit版/64bit版） /Windows 10 （32bit版/64bit版） Sysmac Studio標準版DVD媒體內隨附EtherNet/IP、DeviceNet、序列通訊、顯示器繪圖軟體（CX-Designer）等各種工具。請參閱本公司網站（https://www.omron.com.tw）的產品信息。	無（僅提供媒體）	Sysmac Studio 32bit版 DVD	SYSMAC-SE200D
		無（僅提供媒體）	Sysmac Studio 64bit版 DVD	SYSMAC-SE200D-64
		單一授權版＊2	-	SYSMAC-SE201L

＊1. SYSMAC-SE200D-64適用於Windows 10 （64位元版）。
＊2. Sysmac Studio亦提供大量授權版（3、10、30、50套授權）。

軟體功能元件組 Sysmac Library

請透過以下URL下載並安裝至Sysmac Studio後使用。
https: //www.fa.omron.co.jp/sysmac_library

代表型號

產品名稱	規格	型號
制振控制資料庫	控制伴隨機械動作而產生的殘留振動時使用。	SYSMAC-XR006
設備動作監控資料庫	監控電動汽缸或感測器、馬達等設備動作時使用。	SYSMAC-XR008
尺寸量測資料庫	以光纖同軸移感測器ZW-7000/5000型，及智慧型接觸感測器以E9NC-TA0型量測尺寸時使用。	SYSMAC-XR014

註. 部分資料庫無法下載，請洽詢本公司業務人員。

選購品

選購硬體

產品名稱	規格	型號

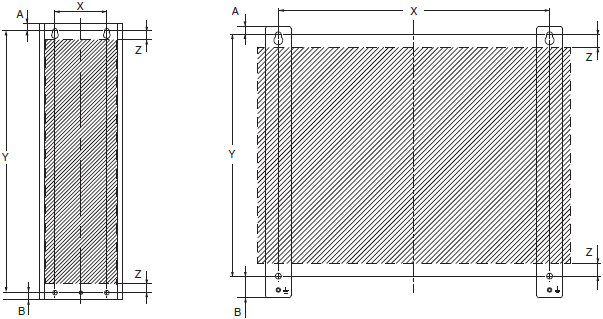

安裝配件＊1	縱向安裝	NY000-AB00
安裝配件＊1	壁掛式安裝	NY000-AB01
SD記憶卡	記憶卡種類：SD卡容量：2GB 格式：FAT16	HMC-SD291
	記憶卡種類：SDHC卡容量：4GB 格式：FAT32	HMC-SD491
	記憶卡種類：SDHC卡容量：16GB 格式：FAT32	HMC-SD1A1
USB隨身碟	容量：2GB	FZ-MEM2G
USB隨身碟	容量：8GB	FZ-MEM8G
儲存裝置	儲存種類：HDD 容量：320GB	NY000-AH00
	儲存種類：SSD SLC 容量：32GB	NY000-AS00
	儲存種類：SSD SLC 容量：64GB	NY000-AS01
	儲存種類：SSD MLC 容量：128GB	NY000-AS04
USB Type-A → USB Type-B 轉換纜線	纜線長度：2m USB2.0 最小彎曲半徑：25mm	FH-VUAB 2M
USB Type-A → USB Type-B 轉換纜線	纜線長度：5m USB2.0 最小彎曲半徑：25mm	FH-VUAB 5M
DVI纜線	纜線長度：2m 支援DVI-D 最小彎曲半徑：36mm	NY000-AC00 2M
DVI纜線	纜線長度：5m 支援DVI-D 最小彎曲半徑：36mm	NY000-AC00 5M
工業用監控器	•LCD 觸控面板 •多點觸控功能 •供應電壓：DC24V •最大1,280×800 像素，60Hz •USB Type-A 接頭×2 •可程式亮度調整 •備有可連接最長至100m的機種	NYM1[]W-C100[]
電源	•輸出電壓：DC24V •Push-In Plus	S8VK-S[][][]24
UPS＊2	備份處理時的輸出電壓：DC24V±5%	S8BA
UPS 通訊纜線	•纜線長度：2 m •訊號輸出(BL、TR、BU、WB) •遠端ON/OFF 輸入 •UPS 停止訊號輸入(BS)	S8BW-C02

註. NY000-AS02型於2018年11月底停止接單。

＊1. 請選擇需要的類型。僅使用工業用箱型電腦型時。
＊2. 版本編號04以上。

UPS的版本編號記載於黏貼在產品及產品包裝上的序號標示標籤。

項目	說明
1	產品代碼
2	生產日期與序號
3	版本編號
4	RoHS狀態

備用零件

工業電腦備有以下備份零件。

產品名稱	規格	型號
電池	箱型電腦附帶1個電池。該電池供應即時時鐘的電源。電池在箱型電腦內部。壽命：5年 25℃	CJ1W-BAT01
風扇模組	具備主動冷卻功能的箱型電腦可以使用風扇模組。壽命：在溫度40℃、濕度15～65%RH、連續動作下壽命為70,000小時。保存壽命：6個月（不通電時的保存期限。）	NY000-AF00
附屬品套件	附屬品套件中包含以下附屬品。 •電源接頭 • I/O接頭 •驅動器安裝用驅動托架 •驅動器安裝用安裝螺絲4支 •PCIe卡安裝用PCIe卡支架 •PCIe卡安裝用PCIe卡夾	NY000-AK00

安裝的支援軟體

項目	說明
Industrial PC Support Utility	Industrial PC Support Utility軟體公用程式支援診斷及解決工業用箱型電腦的問題。預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial PC Tray Utility	Industrial PC Tray Utility是提供關於工業電腦、相關裝置及相關軟體目前狀態資訊的軟體公用程式。預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial PC System API	使用Industrial PC System API時，程式設計師可設計程式，以取得工業用箱型電腦的資訊，或設定LED的狀態。預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial Monitor Utility	用於歐姆龍製工業用監控器選購品。Industrial Monitor Utility用戶介面用於調整連接後的工業用監控器設定及顯示。預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial Monitor Brightness Utility	用於歐姆龍製工業用監控器選購品。Industrial Monitor Brightness Utility軟體公用程式用於調整所有連接中的工業用監控器畫面背光亮度。預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial Monitor API	用於歐姆龍製工業用監控器選購品。程式利用Industrial Monitor API製作應用程式，可控制硬體功能，並從連接的工業用監控器取得資訊。預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial PC Rescue Disk Creator	Industrial PC Rescue Disk Creator建立的急救碟可用於工業電腦作業系統的備份及還原。已事先安裝至工業用箱型電腦及工業控制平板電腦。

EtherCAT／EtherNet/IP通訊纜線建議產品

EtherCAT使用CAT5以上之STP纜線（附與鋁帶編組的雙重遮蔽屏蔽雙絞纜線）。直配線使用。於EtherNet/IP使用100BASE-TX/10BASET 時，使用CAT-5以上的STP （屏蔽雙絞線）。於NX701型中使用1000BASE-T時，使用CAT-5e以上的STP纜線（與鋁帶編組的雙重遮蔽屏蔽雙絞線）。亦可使用直穿式纜線或交叉式纜線。

附接頭纜線

產品名稱		製造商	纜線長度 (m)	型號
EtherCAT 專用品	雙側附接頭纜線（RJ45/RJ45） RJ45小型接頭型＊1 尺寸、芯線數（對數）：AWG27 × 4P 纜線被覆材質：LSZH ＊2 纜線顏色：黃色＊3	台灣歐姆龍股份有限公司	0.3	XS6W-6LSZH8SS30CM-Y
			0.5	XS6W-6LSZH8SS50CM-Y
			1	XS6W-6LSZH8SS100CM-Y
			2	XS6W-6LSZH8SS200CM-Y
			3	XS6W-6LSZH8SS300CM-Y
			5	XS6W-6LSZH8SS500CM-Y
	雙側附接頭纜線（RJ45/RJ45） RJ45堅固型接頭＊1 尺寸、芯線數（對數）：AWG22 × 2P 纜線顏色：淺藍	台灣歐姆龍股份有限公司	0.3	XS5W-T421-AMD-K
			0.5	XS5W-T421-BMD-K
			1	XS5W-T421-CMD-K
			2	XS5W-T421-DMD-K
			5	XS5W-T421-GMD-K
			10	XS5W-T421-JMD-K
	附插頭雙側接頭纜線（M12直線/M12直線）強化屏蔽接頭纜線規格＊4 M12 Smartclick型接頭尺寸、芯線數（對數）：AWG22 × 2P 纜線顏色：黑色	台灣歐姆龍股份有限公司	0.5	XS5W-T421-BM2-SS
			1	XS5W-T421-CM2-SS
			2	XS5W-T421-DM2-SS
			3	XS5W-T421-EM2-SS
			5	XS5W-T421-GM2-SS
			10	XS5W-T421-JM2-SS
	附插頭雙側接頭纜線（M12直線/RJ45）強化屏蔽接頭纜線規格＊4 M12 Smartclick型接頭 RJ45堅固型接頭尺寸、芯線數（對數）：AWG22 × 2P 纜線顏色：黑色	台灣歐姆龍股份有限公司	0.5	XS5W-T421-BMC-SS
			1	XS5W-T421-CMC-SS
			2	XS5W-T421-DMC-SS
			3	XS5W-T421-EMC-SS
			5	XS5W-T421-GMC-SS
			10	XS5W-T421-JMC-SS
	雙頭纜線（RJ45/RJ45） RJ45小型接頭堅固型＊5 尺寸、芯線數（對數）：AWG22 × 2P 纜線顏色：黃色	3M Japan Limited	0.25	3RHS4-1100-0.25M
			0.5	3RHS4-1100-0.5M
			1	3RHS4-1100-1M
			2	3RHS4-1100-2M
			5	3RHS4-1100-5M
			10	3RHS4-1100-10M

＊1. 小型纜線長度備有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
堅固型附雙側接頭纜線（RJ45/RJ45）長度備有0.3、0.5、1、2、3、5、10、15m。
詳情請參閱「工業用乙太網路接頭型錄」。
＊2. 為控制面板內配線用的Low Smoke Zero Halogen纜線。LSZH型是一層遮蔽屏蔽構造，確認通訊、雜訊特性滿足規格值。也備有適合用於控制面板外鋪設纜線的小
型PUR纜線。
＊3. 纜線顏色也備有綠色與藍色。
＊4. 詳情請洽詢本公司業務人員。
＊5. 纜線長度備有0.25～100m。請向聯絡窗口洽詢。

纜線/接頭

產品名稱			製造商	型號
EtherCAT/EtherNet/IP (1000BASE-T＊4/100BASE-TX)	尺寸、芯線數 (對數)： AWG24 × 4P	纜線	Hitachi Metals, Ltd.	NETSTAR-C5E SAB 0.5 × 4P CP ＊1
			KURAMO ELECTRIC CO., LTD.	KETH-SB ＊1
			SWCC SHOWA CABLE SYSTEMS CO., LTD.	FAE-5004 ＊1
			JMACS Japan Co., Ltd.	IETP-SB ＊1
		RJ45接頭	Panduit Corp.	MPS588-C ＊1
EtherCAT/EtherNet/IP (100BASE-TX/10BASE-T)	尺寸、芯線數 (對數)： AWG22 × 2P	纜線	KURAMO ELECTRIC CO., LTD.	KETH-PSB-OMR ＊2
			JMACS Japan Co., Ltd.	PNET/B ＊2
			SWCC SHOWA CABLE SYSTEMS CO., LTD	FAE-5002 ＊2
		RJ45組裝式接頭	台灣歐姆龍股份有限公司	XS6G-T421-1 ＊2
EtherCAT (100BASE-TX)	尺寸、芯線數 (對數)： AWG22 × 2P	纜線	3M Japan Limited	79100-IE4P-F1-YE ＊3
EtherCAT (100BASE-TX)	尺寸、芯線數 (對數)： AWG22 × 2P	RJ45組裝式接	3M Japan Limited	3R104-1110-000AM ＊3

＊1. 纜線與RJ45接頭建議使用上述組合。
＊2. 纜線與RJ45組裝式接頭建議使用上述組合。
＊3. 纜線與RJ45組裝式接頭建議使用上述組合。
＊4. 僅能使用NX701型。
註. 請注意纜線加工時，EtherCAT雙側的接頭都需要屏蔽連接。

NY5[][]-1/NY5[][]-5型專用支援性能一覽

項目				NY5[][]-
項目				15[][]	14[][]/5400	13[][]
處理時間	指令執行時間	LD指令		0.33 ns
處理時間	指令執行時間	算術指令(雙倍精度實數型)		1.2ns 以上
程式設計	程式容量＊1	尺寸		40 MB
		數量	POU定義數	3,000
		數量	POU實體數	24,000
	變數記憶體容量	無保持屬性	尺寸	64 MB
		無保持屬性	變數的數值	180,000
		有保持屬性	尺寸	4 MB
		有保持屬性	變數的數值	40,000
	資料類型	資料類型數		4,000
模組組成	可安裝的模組	整個系統的NX模組最大		4,096 (EtherCAT子局終端上)
運動控制	控制軸數	控制軸最大值		為可製作軸的最大數量。控制軸數＝運動控制軸數+單軸位置控制軸數
		控制軸最大值		64軸	32軸	16軸
			運動控制軸	為可製作運動控制軸的最大數量。所謂運動控制軸，即是可使用全部功能的軸。
			運動控制軸	64軸	32軸	16軸
		使用實軸最大數		為可用於使用實軸的軸最大數量。軸數中除了下述的伺服機軸之外，還包含編碼器軸。
			使用運動控制伺服機軸	為可使用全部功能的伺服機軸最大數量。使用運動控制伺服機軸數＝「使用軸」且「伺服機軸」的運動控制軸數
			使用運動控制伺服機軸	64軸	32軸	16軸
		直線補間控制最大軸數		每1軸群為4軸
		圓弧補間控制軸數		每1軸群為2軸
	軸群最大數			32軸群
	運動控制週期			與EtherCAT通訊的流程資料通訊週期相同
	凸輪	凸輪資料點數	每1個凸輪表的最大點	65,535點
		凸輪資料點數	全部凸輪表的最大點	1,048,560點
		凸輪表最大表數		640表
	位置單位			脈衝、mm、 μm、nm、degree、inch
	置換			0.00、0.01～500.00%
內建EtherNet/IP連接埠	連接埠數			1
	實體層			10BASE-T/100BASE-TX/1000BASE-T
	訊框(FRAME)長度			1,514 max.
	媒體存取方式			CSMA/CD
	調變方式			基頻
	拓樸			星型
	傳送速度			1G 位元/s (1000BASE-T)
	傳送媒體			雙絞纜線(附屏蔽：STP)：CAT5、5e以上
	傳送距離(集線器與節點間的距離)最大值			100 m
	串聯連接最大數			不限制使用切換集線器
	CIP服務： Tag資料連結 (循環通訊)	連接最大數		128
		封包時間間隔＊2		各連接可設定1～10,000ms (1ms單位)
		模組允許通訊頻帶		20,000 pps＊3(包含活動訊號)
		Tag組最大數		128
		Tag種類		網路變數
		每1個連接(＝1個Tag組)的Tag數		8(Tag組包含控制器狀態時為7)
		Tag最大數		256
		每1個節點的最大鏈接資料大小 (全部Tag的合計大小)		184,832位元組
		每1個連接的最大資料大小		1,444位元組
		可登錄的Tag組最大數		128 (1個連接＝1個Tag組)
		1個Tag組的最大尺寸		1,444位元組 (Tag組包含控制器狀態時使用2個位元組份)
		發報封包過濾器功能＊4		可
	CIP 訊息服務： Explicit訊息	Class3 (連接數)		64 (用戶端+伺服器)
		UCMM (非連接型)	可同時通訊的最大客戶端數量	32
		UCMM (非連接型)	可同時通訊的最大伺服器數量	32
	TCP插座數			30
內建EtherCAT 連接埠	連接埠數			1
	通訊規格			IEC61158 Type12
	EtherCAT主局規格			支援Class B (支援Feature Pack Motion Control)
	實體層			100BASE-TX
	調變方式			基帶
	傳送速度			100M 位元/s (100BASE-TX)
	Duplex模式			Auto
	佈局			線路、菊鏈、分歧配線
	傳送媒體			CAT5以上雙絞纜線 (建議採用與鋁帶編組的雙重遮蔽屏蔽纜線、直線)
	節點間距離最大值			100 m
	子局最大數			192
	可設定的節點位址範圍			1～512
	流程資料最大尺寸			IN：5,736位元組 OUT：5,736位元組但是，須在4個訊框(最大流程資料訊框數)的範圍內
	1個子局的最大尺寸			IN：1,434位元組 OUT：1,434位元組
	通訊週期			500μs～8,000μs (可以250μs單位設定)
	同步時脈			1 μs以下
內建時鐘				環境溫度55℃：月誤差-3.5分～+0.5分環境溫度25℃：月誤差-1.5分～+1.5分環境溫度0℃：月誤差-3分～+1分

＊1. 為執行物件、變數表（變數名稱等）的容量。
＊2. 不管節點數，以設定的週期在回線上更新資料
＊3. 所謂pps是指Packet Per Second，表示1秒鐘可處理的收發訊封包數。
＊4. 因EtherNet/IP連接埠安裝了IGMP客戶端，所以使用支援IGMP Snooping的切換集線器，可過濾不需要的發報封包。

NY系列 NC整合控制器（NY5□□-5型）專用的功能規格一覽

項目				NY532-
項目				5400
數值控制	任務週期	主要週期型任		500/1,000/2,000/4,000/8,000μs
	任務週期	CNC規劃服務		500μs～16ms
	CNC馬達	CNC馬達最大數量＊1		32
	CNC座標系統	CNC座標系統最大數		8
		CNC座標系統內馬達最大構成數量 (不含主軸)		8
		CNC座標系統內主軸數		1
	同時補間軸			4
	NC程式	程式緩衝容量＊2		64MB
		最大程式數量	主程式登錄上限	512
		最大程式數量	副程式登錄上限	512
	NC程式變數	P變數(系統全局變數)		雙精度浮點數 65536個＊3
		Q變數(座標系統全局變數)		雙精度浮點數 8192個＊3
		L變數(局部變數)		雙精度浮點數 256個
	補償表	補償表最大數量		64
	補償表	所有補償表的最大容量		2MB

＊1. CNC馬達最大數量是與MC控制功能模組的控制軸數合計之最大數量。
＊2. 可同時載入控制器的程式容量及數量。
程式容量為CPU模組的最大容量。1MB由系統使用，並因片段儲存的影響而無法使用至最大容量。
＊3. 約一半的空間由系統使用。

所記載的功能說明包括與機械自動化控制器 NJ/NX系列共同寫入的部分。
「NY5[][]-1型專用支援功能一覽」一覽表中記載為「CPU模組」時，NY系列是指「控制器」。

NY5[][]-1/NY5[][]-5型專用支援功能一覽

項目				NY5[][]-1/NY5[][]-5
除錯功能	線上編輯	一處		在線上變更程式、功能區塊、功能、全域變數的功能可經由網路由數位作業員變更個別POU
	強制值更新			以強制值更新特定接點的功能
		最大點數	EtherCAT子局裝置變數	64
	MC試運轉			從Sysmac Studio上確認馬達動作及配線的功能
	同步			線上連接時，統一Sysmac Studio專案檔案與CPU模組資料的功能
	微分監控器			監控接點上昇、下降的功能
		最大點數		8
	資料追蹤	種類	觸發追蹤(單接點)	觸發成立後，到達所設定的取樣數時，自動停止追蹤
		種類	連續追蹤	繼續執行資料追蹤，由Sysmac Studio隨時收集追蹤資料的功能
		同時啟動最大數		4
		記錄最大數		10000
		取樣	最大點數	192變數
		取樣時序		指定任務週期、指定時間、取樣指令執行時
		觸發追蹤		設定觸動條件，記錄事實和現象發生前後的資料
			觸發條件	・BOOL型變數的上昇/下降，・BOOL型變數以外的常數值比較比較方法：＝、＞、≧、＜、≦、≠
			延遲值	設定觸發成立前/成立後取樣數比例的功能
	模擬功能			在Sysmac Studio上模擬CPU模組動作的功能
高可靠功能	自行診斷	控制器異常	重要度	全部停止故障、部分停止故障、輕度故障、監視資訊、一般資訊
		用戶異常		設計任意異常而事先登錄，藉執行指令保留記錄的功能
			重要度	8個階段
安全功能	保護顧客資產/防止錯誤操作	CPU模組名稱功能及序列ID功能		從Sysmac Studio線上連接時，確認專案上的CPU模組名稱與連接對象CPU模組的CPU模組名稱是否一致的功能
		保護功能	用戶程式無復原資訊傳送功能	禁止從Sysmac Studio讀取CPU模組中的資料
			保護寫入CPU模組	禁止從Sysmac Studio/SD記憶卡寫入在CPU模組中的資料
			保護整個專案檔的功能	以Sysmac Studio禁止藉由密碼打開.smc檔的功能
			資料保護(密碼保護)功能	以Sysmac Studio藉由密碼保護POU的功能
		操作權限的認證功能		因操作錯誤可能危害裝置及人時，依操作權限限制線上操作功能
			群數	5
		用於執行用戶程式的ID認證功能		對特定的硬體(CPU模組)，只要沒有從Sysmac Studio輸入用於執行用戶程式的ID，即無法執行用戶程式的功能
記憶卡功能	儲存位置			共用資料夾存在於Windows動作的HDD/SDD上的資料夾
	應用	記憶卡操作指令		從用戶程式上的指令存取記憶卡的功能
		從Sysmac Studio操作檔案		用戶在記憶卡中除了用於控制器的檔案之外，也可儲存及讀取通用文件檔案等
		從FTP Client/Server功能操作檔案		可利用FTP客戶端功能或FTP伺服器功能儲存及讀取
備份功能	SD記憶卡備份功能	操作方法	系統定義變數的指示	操作系統定義變數，進行備份及比較的功能
			Sysmac Studio 記憶卡畫面	從Sysmac Studio的SD記憶卡操作畫面進行備份及比較的功能
			專用指令	從專用指令進行備份的功能
		保護功能	禁止對SD記憶卡備份	禁止對SD記憶卡備份的功能
	Sysmac Studio控制器備份功能			使用Sysmac Studio備份、修復、比較裝置的功能

＊1. 可聯機ST （在階梯圖中，記述ST語言的階梯圖語言要素）

＊2. 僅內部通訊連接埠

性能規格

項目				NY5[][]-1/NY5[][]-5
主系統	CPU	CPU類型		Intel® Core™ i7-4700EQ
		核心數/執行緒數		2020/4/8
		處理器基礎動作頻率		2.4 GHz
		利用渦輪加速時的最大頻率		3.4 GHz
		快取記憶體		6 MB
		冷卻方式		主動冷卻(風扇)
	記憶體	記憶體容量		8GB
	記憶體	記憶體類型		DDR3L (non ECC)
	Trusted platform module (TPM)			•確保平台的安全性 •磁碟編碼 •密碼的保護等其他編碼用途
	圖形控制器			Intel® HD Graphics。最多2個獨立畫面。
	圖形控制器			Intel® HD Graphics 4600
	監視器			有
作業系統	Windows OS			Windows Embedded Standard 7 - 32 位元版 *1 Windows Embedded Standard 7 - 64 位元版
儲存裝置	驅動器＊2	傳統硬碟		HDD 320GB 序列ATA3.0
		固態硬碟	SLC	32GB 或 64GB 機種(序列 ATA 3.1)
		固態硬碟	MLC	128GB (序列 ATA 3.1)
	磁碟機機架(HDD/SSD)＊3			2
接頭	電源接頭			DC24V
	I/O接頭			輸入×2 (電源ON/OFF輸入及UPS模式輸入)及輸出×1 (工業控制平板電腦的電源狀態輸出)
	符合USB 2.0	可使用連接埠數量		2
	A型	最大電流		500mA
		最大纜線長		5m
	符合USB 3.0	可使用連接埠數量		2
	A型	最大電流		900mA
		最大纜線長		3m
	Ethernet	可使用連接埠數量		3
	連接接頭	實體層		10BASE-T、100BASE-TX、1000BASE-T
	DVI接頭	視訊介面		數位或類比
		解析度		最高1920×1200像素、60Hz
		DVI纜線最大長度		依連接的監控器種類與解析度而異
選購品接頭 (擇一)	RS-232C			標準D 子9針接頭
	DVI-D	視訊介面		數位專用
		解析度		最高1920×1200像素、60Hz
		DVI纜線最大長度		依連接的監控器種類與解析度而異
	NY Monitor Link	視訊介面		數位專用
		解析度		最高1280×800像素、60Hz
		接頭類型		RJ45
		建議纜線、纜線最大長度		S/FTP, Cat.6A, 100m
		USB最快速度		280 Mbps
PCIe卡插槽	結構內容			支援Gen3×4 (4條)
	介面卡高度			標準，4.20吋(106.7mm) ＊4
	介面卡長度			一半，6.6吋(167.65mm)
電池	型號			CJ1W-BAT01型
電池	壽命			5年 25℃
風扇模組	型號			NY000-AF00型
風扇模組	壽命			在溫度40℃、濕度15～65%RH、連續動作下壽命為70,000小時
LED				依PWR、ERR、HDD、RUN

＊1. 32位元版請洽詢本公司業務人員。
＊2. 請注意，並非備有所有組合的型號。詳情請洽詢本公司業務人員。
＊3. 型號支援1至2台驅動器。
＊4. 不支援2.536吋（64.4mm） Low profile卡。

螢幕規格

項目			型號規格
項目			12.1吋	15.4吋
螢幕	顯示面板＊1	顯示面板	TFT LCD
		螢幕尺寸	12.1吋	15.4吋
		表面處理	反眩光處理
		表面硬度	莫氏硬度5～6
		解析度	60Hz時，1,280×800像素（橫×縱）
		顯示顏色	16,770,000色
		有效顯示區域	261×163mm （橫×縱）	331×207mm （橫×縱）
		視野角	左：60°，右：60°，上：60°，下：60°
		壽命	50,000,000 次以上
		亮度調整	200等級＊3
	觸控	技術	投射電容式（投影型靜電電容方式）
		解析度	觸控精確度1.5% （4～5mm）
		多點觸控	最多可同時觸控5點
		功能	檢測水滴＊4、防手掌誤觸＊5、手套＊6
		壽命	50,000小時以上
		EMC	EMC 抑制狀態在容許範圍時，可進行正確的觸控面板操作。

註. 僅工業控制平板電腦型
＊1. 顯示部上有一些顯示不良像素。亮點、黑點在10個像素以內（無3個連續點）的基準範圍內時，不算異常。
＊2. 檢測到水滴時，不能使用觸控功能。
＊3. 檢測出手掌時，忽略該部位。
＊4. 即使戴上手套仍可操作觸控面板。正式運轉前請先確認可正常操作。
＊5. 於室內溫度、室內濕度下亮度減半的估計時間。高溫環境下使用會大幅縮短壽命。
＊6. 亮度設定過暗時，畫面會閃爍或過暗而不易閱覽。

電氣規格

項目			工業用箱型電腦型	工業控制平板電腦型
項目			NY51[]	NY53[]-1	NY53[]-5
額定電源電壓			DC24V，不絕緣
容許電源電壓範圍			DC20.4～28.8V
接地方法			D類接地(第3種接地)
湧入電流			DC24V時12A以下/6ms (常溫下冷開機時)
過電壓種類			II類：符合JIS B3502、IEC61131-2
EMC抑制程度			IEC 61132-2: zone B
RTC精確度			環境溫度55℃：月誤差-3.5～+0.5分環境溫度25℃：月誤差-1.5～+1.5分環境溫度0℃：月誤差-3～+1分
電源按鈕壽命			10萬次
電池壽命			25℃ 下5年(CJ1W-BAT01型電池)
風扇壽命			40℃ 下連續運轉8年	-
消耗電力＊	最大消耗電力(包含驅動器與增設部分)		114W	132W
	最大消耗電力(除驅動器與增設部分)		81W	99W
	驅動器	HDD 320GB	2W		-
		SSD SLC 32GB	2W
		SSD SLC 64GB	2W
		SSD MLC 128GB	2W
	增設部分	USB	最大14W ((5V時，2×500mA)+ (5V時，2×900mA))
	增設部分	PCIe	15W以下

註. 詳情請參閱「NY系列 IPC機械控制器工業控制平板電腦用戶手冊硬體篇」或「NY系列 IPC機械控制器工業用箱型電腦用戶手冊硬體篇」。
＊總消耗電力為合計安裝於工業電腦中全部機器的消耗電力。
搭載工業用箱型電腦型需要的電源規格

搭載工業用箱型電腦型需要的電源規格

項目	最小電源要件
電源	240 W
UPS	120 W

搭載工業平板電腦所需的電源規格

項目	最小電源要件
電源	240 W
UPS2	240 W

一般環境規格

項目		規格
項目		工業用箱型電腦	工業控制平板電腦
使用環境	使用環境溫度＊1	0～55°C
	保存環境溫度＊1	-20～70°C
	使用環境濕度＊1	10～90%RH (不可結露)
	保存環境濕度＊1	10～90%RH (不可結露)
	使用周圍環境	不可有腐蝕性氣體
	使用標高	2,000m以下
	耐雜訊性(動作中)	符合IEC 61000-4-4規格，2kV (電源線)
	耐振動(動作中)	符合IEC 60068-2-6規格・搭載SSD的箱型電腦時： 5～8.4Hz (振幅3.5mm、8.4～150Hz、 9.8m/s²、X、Y、Z各方向10次) ・搭載HDD的箱型電腦時：耐振動性依安裝方向＊2而異。	耐振動依儲存裝置而異。・僅搭載SSD儲存裝置的平板電腦： 5～8.4Hz (振幅3.5mm、8.4～150Hz、 9.8m/s²、X、Y、Z各方向10次) 符合IEC 60068-2-6 ・搭載1個以上HDD儲存裝置的平板電腦：平板電腦請務必設置於防振環境中。＊3
	耐衝擊(動作中)	符合IEC 60028-2-27規格 147m/s² (X、Y、Z各方向3次)
	安裝方法	縱置、壁掛	面板安裝
	保護構造＊4	-	監控器的前面：IP65
	污染度	2以下：符合IEC 61010-2-201
適合環境規格＊5		支援EU指令：EMC指令 2014/30/EU （EN 61131-2）、韓國電波法註冊、RCM、cULus、RoHS指令、EAC

＊1. 容許環境溫度及環境濕度依產品類型、CPU類型、安裝方向及儲存裝置類型而異。
＊2. 耐振動依箱型電腦的安裝方向與儲存裝置種類而異。

安裝方向	SSD	HDD
縱向安裝	9.8 m/s²	2.5 m/s²
壁掛式安裝	9.8 m/s²	4.9 m/s²

＊3. 避免使用搭載1個以上HDD儲存裝置的平板電腦於會受到振動影響的用途上。
會受到振動影響的用途範例：
•AGV （無人搬運車）

•打錠機
•軌道車

•插銷組裝機
•堆疊起重機

•彎曲加工機
•升降機
請確認搭載HDD的平板電腦不會振動。無法確定時，使用搭載SSD儲存裝置的平板電腦。
＊4. 長時間接觸油霧（飛濺）可能造成平板電腦無法正常工作。（僅工業控制平板電腦型）
＊5. 各種型號的最新適用規格，請參閱本公司網站（https://www.omron.com.tw/solution/certification.html）。

儲存裝置規格

項目	型號規格
型號	NY000-AS00	NY000-AS01	NY000-AS04	NY000-AH00＊1
容量	32 GB	64 GB	128 GB	320 GB
類型	SSD (SLC)		SSD (MLC)	HDD
S.M.A.R.T.的支援	有
轉速	-			5,400 r/min
介面	序列ATA 3.1			序列ATA 3.0
持續標準讀取速度	最大160MB/s		最大530MB/s	-
持續標準寫入速度	最大150MB/s		最大190MB/s	-
工作環境溫度	0～70℃			5～55℃
使用濕度	10～95%RH （不可結露）			・10～95%RH （不可結露）・最大結露溫度：29℃
保存溫度	-40～100℃			-40～65℃
保存濕度	10～95%RH （不可結露）			・8～90%RH （不可結露）・最大結露溫度：40℃
壽命	寫入1,500TB	寫入3,000TB	寫入208TB	於於以下條件約為5年或啟動20,000 小時兩者先到達者。 •101.3kPa、25℃ •每月通電未滿333小時＊2 •通電中的動作未滿20% ＊3 •每月查找未滿1.30×10⁶

註. NY000-AS02型於2018年11月底停止接單。
＊1. 搭載1個以上HDD儲存裝置的平板電腦：平板電腦請務必設置於防振環境中。
＊2. 啟動時間也包含睡眠模式及待機模式。
＊3. 動作包含查找、寫入、讀取。

版本資訊

模組版本種類

模組	型號	模組版本
IPC機器控制	NY5[]2-1型	模組Ver.1.12以上
NC整合控制器	NY5[][]-5	模組Ver.1.16以上

模組版本與Sysmac Studio的對應版本

以下顯示NY系列控制器的模組版本與Sysmac Studio的對應版本表。

模組版本＊	Sysmac Studio對應版本
Ver.1.19	Ver.1.24
Ver.1.18	Ver.1.23
Ver.1.18	Ver.1.22
Ver.1.16	Ver.1.20
Ver.1.14	Ver.1.19
Ver.1.14	Ver.1.18
Ver.1.12	Ver.1.17

＊NY5[][]-1型的模組版本無Ver.1.11以前的版本。
NY5[][]-1型的模組無Ver.1.19的版本。
註. Sysmac Studio為舊版本時，可使用的功能為對應Sysmac Studio版本的模組版本所搭載的功能。
模組版本為舊版本時，請在Sysmac Studio專案的裝置選擇畫面上選擇連接之工業電腦的舊模組版本。可使用的功能為連接工業電腦的模組版本所搭載的功能。

模組版本／CNC版本與Sysmac Studio版本的關係（NY系列 NC整合控制器）

控制器的模組版本與Sysmac Studio的對應版本表如以下所示。

控制器的模組版本	CNC版本	Sysmac Studio的對應版本
Ver.1.19	Ver.1.01	Ver.1.24
Ver.1.18	Ver.1.00	Ver.1.23
Ver.1.18		Ver.1.22
Ver.1.16		Ver.1.20

註. Sysmac Studio為舊版時，可使用的功能為對應Sysmac Studio版本的CPU模組版本所搭載的功能。CPU模組版本為舊版本時，請在Sysmac Studio專案的裝置選擇畫面上，選擇連接CPU模組的舊模組版本。可使用的功能為連接CPU模組的模組版本所搭載的功能。

模組版本更新後，追加與變更的支援功能

・基本指令及運動控制指令的追加與變更
詳情請參閱「NY系列指令參考手冊基本篇」及「NY系列指令參考手冊動作篇」。
・控制器事件的追加與變更
詳情請參閱「NY系列障礙排除手冊」。
・系統定義變數的追加與變更
詳情請參閱「NY系列IPC機器控制器工業控制平板電腦／工業用箱型電腦使用者手冊軟體篇」。
・NC整合控制器的版本更新後，追加與變更的支援功能
詳情請參閱「NJ/NY系列 NC整合控制器使用者手冊」及「NJ/NY系列NC整合控制器指令參考手冊G code篇」。

（單位：mm）

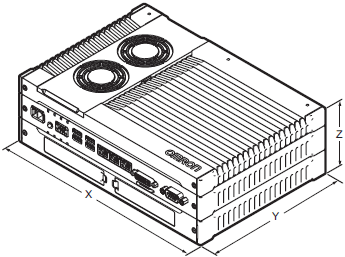

工業用箱型電腦型

項目	規格
外觀尺寸	寬X＝282mm 深Y＝195mm。包含DVI接頭時Y＝200mm。高度Z＝88.75mm
重量	3.8kg

配件規格

在該安裝配件上安裝箱型電腦，以安裝配件功能接地。
安裝配件使用直徑4～5mm的金屬螺絲安裝。
縱向安裝及壁掛安裝時安裝螺絲的位置：

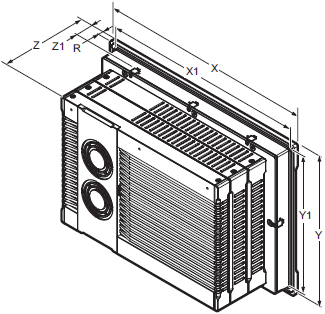

工業控制平板電腦型

項目	型號規格
項目	12.1吋	15.4吋
面板切割尺寸	埋入孔寬 X1 = 314^{-0 +1}mm 埋入孔高 Y1 = 216^{-0 +1}mm	埋入孔寬 X1 = 383^{-0 +1}mm 埋入孔高 Y1 = 259^{-0 +1}mm
面板的厚度範圍＊	面板的厚度範圍 Z1 = 1.6～6.0mm	面板的厚度範圍 Z1 = 1.6～6.0mm
外觀尺寸	寬 X = 332mm 高 Y = 234mm 深 Z = 121mm	寬 X = 401mm 高 Y = 277mm 深 Z = 121mm
監控器的面板表面厚度	邊緣厚度 R = 8.0mm
重量	6.1kg	7.2kg

＊面板最小厚度依面板材料而異。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
NY5[][]-1 規格說明書	- [2925KB]	2021年6月1日 20210601	NY5[][]-1 規格說明書
工業電腦平台總合型錄	SBCA-106-TW5 [3563KB]	2020年4月16日 20200416	工業電腦平台總合型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
NY5[][]-1 Data Sheet	- [1065KB]	Oct 03, 2022 20221003	NY5[][]-1 Data Sheet
Industrial PC Platform Catalog	P118-E1-14 [4610KB]	Nov 01, 2022 20221101	Industrial PC Platform Catalog
Industrial PC Platform NY Monitor Link Catalog	P126-E1-01 [1281KB]	Dec 11, 2017 20171211	Industrial PC Platform NY Monitor Link Catalog
FA Controller Catalog	P090-E1-11 [10256KB]	Dec 20, 2021 20211220	FA Controller Catalog
EtherNet/IP™ Catalog	R150-E1-25 [2456KB]	Oct 03, 2022 20221003	EtherNet/IP™ Catalog
HMC-SD292/492/1A2 Data Sheet	- [243KB]	Oct 11, 2022 20221011	HMC-SD292/492/1A2 Data Sheet

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

NY5[][]-1

[工業電腦]IPC機器控制器

結合Sysmac控制與ICT

工業電腦

機器控制器

Sysmac Studio

整合開發環境

IPC機器控制器的心臟部位

控制不間斷：提升生產力、效率及安全性

型號基準

種類

NY系列 IPC機械控制器

代表型號

自動化軟體 Sysmac Studio

軟體功能元件組 Sysmac Library

代表型號

選購品

選購硬體

備用零件

安裝的支援軟體

EtherCAT／EtherNet/IP通訊纜線建議 產品

附接頭纜線

纜線/接頭

NY5[][]-1/NY5[][]-5型專用支援性能一覽

NY系列 NC整合控制器（NY5□□-5型）專用的功能規格一覽

NY5[][]-1/NY5[][]-5型專用支援功能一覽

性能規格

螢幕規格

電氣規格

一般環境規格

儲存裝置規格

版本資訊

模組版本種類

模組版本與Sysmac Studio的對應版本

模組版本／CNC版本與Sysmac Studio版本的關係（NY系列 NC整合控制器）

模組版本更新後，追加與變更的支援功能

工業用箱型電腦型

配件規格

工業控制平板電腦型

中文

English

Global Edition

其他產品

NYM

EtherCAT／EtherNet/IP通訊纜線建議產品
