・詳細符號如下：U：UL、U1：UL（Class I Div 2已取得危險場所認證之產品）、C：CSA、UC：cULus、UC1：cULus（Class I Div 2已取得危險場所認證之產品）、CU：cUL、N：NK、L：Lloyd's Register、CE：EC指令。
・有關使用條件，請向本公司洽詢。
CJ1W-IC / II
產品特色
CJ/NJ系列用增設模組
在CJ/NJ系列中建構增設系統時，請在CPU設備側安裝I/O控制模組，在增設裝置側安裝I/O介面模組，然後以I/O增設纜線連接。
模組型的增設模組能以最小的空間擴充增設裝置。
採用One touch接頭。無需設定，可快速增設。
關於國外規格
I/O控制模組（增設時連接至CPU設備）
| 產品名稱 | 規格 | 消耗電流(A) | 型號 | 國外規格 | |
|---|---|---|---|---|---|
| 5V系列 | 24V系列 | ||||
| CJ系列 I/O控制模組  |
於CPU設備上連接1台增設設備時使用。 連接纜線：增設用連接纜線CS1W-CN[][]3型 連接目標：I/O介面模組CJ1W-II101型 請連接至正對CPU模組的右邊。 |
0.02 | ── | CJ1W-IC101 | UC1、 N、L、 CE |
註. 若連接至CPU模組右邊以外的位置，可能會導致誤動作。
I/O介面模組（連接至增設設備）
| 產品名稱 | 規格 | 消耗電流(A) | 型號 | 國外規格 | |
|---|---|---|---|---|---|
| 5V系列 | 24V系列 | ||||
| CJ系列 I/O介面模組  |
增設設備需要1台 連接纜線：增設用連接纜線CS1W-CN[][]3型 請連接至正對電源模組的右邊。 |
0.13 | ── | CJ1W-II101 | UC1、 N、L、 CE |
註. 若連接至電源模組右邊以外的位置，可能會導致誤動作。
附屬品
I/O控制模組（CJ1W-IC101型）
無附屬品。
I/O介面模組（CJ1W-II101型）
隨附於I/O介面模組的附屬品如下。
| 項目 | 規格 |
|---|---|
| 邊蓋 | CJ1W-TER01型(必須在CPU設備的右側) |
| 底板 | PFP-M型(2個) |
系統構成範例
I/O控制模組連接於CJ/NJ系列CPU模組的右邊。若連接至其他位置，則可能導致誤動作。
I/O介面模組連接於CJ/NJ系列電源供應模組的右邊。若連接至其他位置，則可能導致誤動作。
此商品的額定／性能相關資訊請洽詢。
（單位：mm）

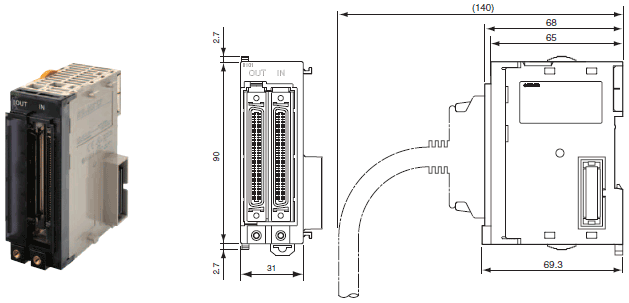

I/O控制模組
CJ1W-IC101型
註. 重量：70g以下

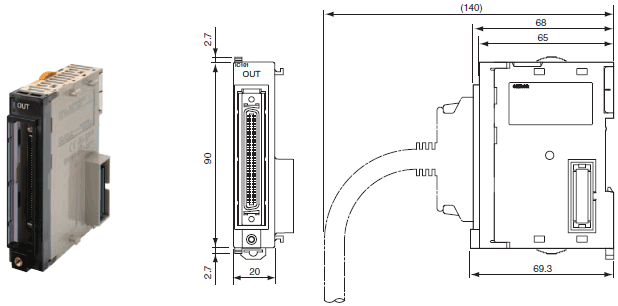

I/O介面模組
CJ1W-II101型
