CJ1W-DRM21

產品特色

業界最小型！搭載業界最頂尖性能與功能的CJ系列控制器用DeviceNet模組！

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

最大控制點數可達32,000點（2000CH） /主站，並保有資料的同時性。

搭載主站／從站功能，可同時動作。

各種設定大幅提升網路建構效率，並配備顯示功能支援設備的啟動速度；搭配使用配置軟體Configurator、CX-Integrator發揮裝置最高效能。

主站／從站設定資料可利用SD記憶卡存取／寫入，提升除錯與啟動的效率。

關於國外規格

・詳細符號如下：U：UL、U1：UL （Class I Div 2 已取得危險場所認證之產品）；C：CSA、UC：cULus、UC1：cULus （Class I Div 2 已取得危險場所認證之產品）；CU：cUL；N：NK；L：Lloyd's Register；CE：EC指令。

・有關使用條件，請向本公司洽詢。

模組

類別

商品名稱

規格

通訊類別

佔用

裝置

數量

消耗電流
(A)

型號

國外

規格

5V
系列

24V
系列

CJ1
CPU
高功能
特殊模組

DeviceNet
模組

搭載主站/從站功能，

最大控制點數32,000點/主站

・遠端輸入輸出通訊主站

(固定分配或使用者定義配置)
・遠端輸入輸出通訊從站

(固定分配或使用者定義配置)
・message通訊

佔用
1號機

0.29

―

CJ1W-DRM21

UC1、
N、L、
CE

註. 連接NJ系列機器自動化控制器時，請留意以下幾點。
・無法使用簡易備份功能。
・無法使用配置軟體DeviceNet Configurator，請使用軟體CX-Integrator來做系統配置。

軟體

請依連接的控制器選擇使用的軟體

依連接的控制器所使用的軟體不同，購買軟體時，請參閱下列組合表。

機器	OMRON製PLC 系統	OMRON製機器自動化控制器系統
控制器	CS/CJ/CP等系列	NJ系列
軟體	FA整合軟體套件CX-One	自動化軟體Sysmac Studio

FA整合軟體套件CX-One

商品名稱

規格

型號

國外規格

許可證數

媒體

FA整合軟體套件
CX-One Ver.4.[]

CX-One是一款針對OMRON所生產的PLC、零組件等，提供支援軟體的整合軟體套件。可在以下環境中動作。

OS：Windows XP （Service Pack3以上的版本、32bit版） / Windows Vista （32bit版/64bit版） /Windows 7 （32bit版/64bit版） /Windows 8 （32bit版/64bit版） / Windows 8.1（32bit版/64bit版）/Windows 10（32bit版 /64bit版）

軟體套件CX-One Ver.4.[]裡，包含了配置軟體CX-Integrator Ver.3.[]。詳情請參閱CX-One型錄。

單一許可證版
＊

DVD

CXONE-AL01D-V4

―

＊CX-One亦備有多重許可證版（3、10、30、50套許可證）和僅包含DVD光碟之產品。

自動化軟體Sysmac Studio

第一次購買本商品時，請購買DVD與許可證。DVD與許可證可單獨選購。許可證版裡不包含DVD媒體。

商品名稱	規格			型號	國外規格
商品名稱	許可證數		媒體	型號	國外規格
Sysmac Studio 標準版 Ver.1.[][]	Sysmac Studio，係針對NJ系列等機器自動化控制器及EtherCAT從站等之設定、程式編輯、除錯、維護時，提供整合開發環境的軟體。在以下環境中動作。＊1 OS：Windows XP （Service Pack3以上的版本、32bit版） /Windows Vista （32bit版） /Windows 7 （32bit版/64bit版） /Windows 8 （32bit版/64bit版） /Windows 8.1（32bit/64bit版） /Windows 10 （32bit版/64bit版） /Windows 11（64bit版） Sysmac Studio標準版的DVD媒體裡包含了：EtherNet/IP、DeviceNet、序列通訊、人機介面的作畫工具（CX-Designer）等軟體。請參閱本公司網站（https://www.omron.com.tw）的產品信息。	無 (只提供媒體)	Sysmac Studio 32bit版 DVD	SYSMAC-SE200D	―
		無（只提供媒體）	Sysmac Studio 64bit版 DVD	SYSMAC-SE200D-64	―
		單一許可證版＊2	―	SYSMAC-SE201L	―

＊1. SYSMAC-SE200D-64適用於Windows 10 （64位元版）。
＊2. Sysmac Studio亦備有多重許可證版之產品（3、10、30、50套許可證）。

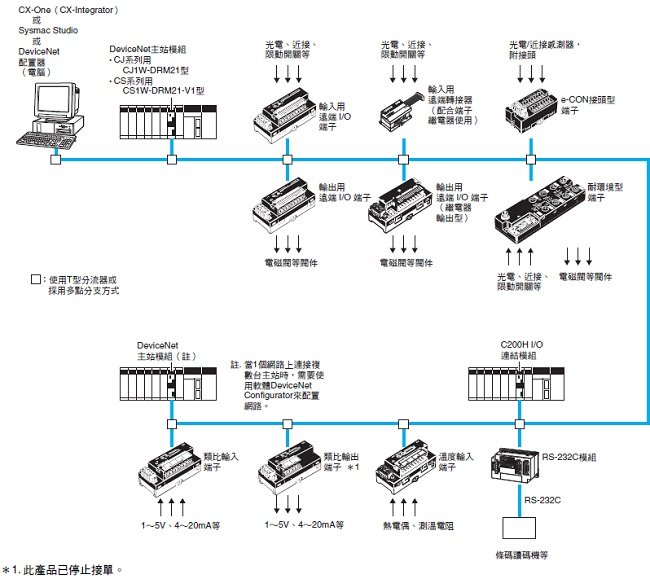

系統構成圖

通訊規格

項目	規格
通訊協定	遵循DeviceNet標準

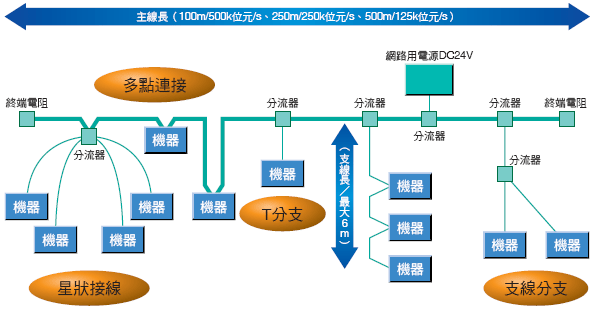

連接組態＊1	可組合多點、T型分支方式(對於主線及支線)
通訊速度	500k、250k、125k位元/s
通訊媒體	專用5芯纜線(訊號線2條、電源線2條、屏蔽線1條) 專用4芯扁平排線(訊號線2條、電源線2條)
通訊距離專用5芯纜線時	通訊速度	網路最大長度	支線長度	總支線長度
	500k位元/s	100m以下＊2	6m以下	39m以下
	250k位元/s	250m以下＊2	6m以下	78m以下
	125k位元/s	500m以下＊2	6m以下	156m以下
通訊距離使用專用4芯扁平排線時	通訊速度	網路最大長度	支線長度	總支線長度
	500k位元/s	75m以下	6m以下	35m以下
	250k位元/s	150m以下	6m以下	48m以下
	125k位元/s	265m以下	6m以下	135m以下
通訊用電源	外部供電DC24V
最大節點數	64台(包含主站、從站、配置器)

＊1. 主線兩端必須接續終端阻抗。
＊2. 此為使用專用粗纜線的數值。若使用專用細纜線時，長度為100m以下。

網路規格

規格

項目				規格
通訊電源電壓				DC11～25V ＊1
消耗電流				通訊電源：18mA以下/內部迴路電源：290mA以下
最大從站連接台數	遠端輸入輸出、明確的訊息通訊服務			63台＊2
最多I/O點數	固定分配時		主站功能	2,048點
	固定分配時		從站功能	32點
	使用者定義配置時	使用配置 DM時	主站功能	16,000點
		使用配置 DM時	從站功能	3,200點
		使用配置軟體 Configurator時	主站功能	32,000點
		使用配置軟體 Configurator時	從站功能	4,800點
佔用字元組數	固定分配時		主站功能	輸入64CH、輸出64CH 軟體開關/狀態區域 25CH
	固定分配時		從站功能	輸入1CH、輸出1CH ＊3
	使用者定義配置時	使用配置 DM時	主站功能	輸入500CH、輸出500CH 軟體開關/狀態區域 25CH
		使用配置 DM時	從站功能	輸入100CH、輸出100CH ＊3 軟體開關/狀態區域 25CH
		使用配置軟體 Configurator時	主站功能	輸入500CH×2塊、輸出500CH×2塊軟體開關/狀態區域 25CH
		使用配置軟體 Configurator時	從站功能	輸入100CH×1塊、輸出100CH×2塊＊3 軟體開關/狀態區域 25CH
訊息通訊	最大訊息長度			542位元組＊4
適用控制器				CJ/NJ系列控制器
控制器本體可安裝台數	固定分配時			3台
控制器本體可安裝台數	使用者定義配置時			16台
抗干擾性				遵循IEC61000-4-4 2kV (電源線)
耐振動				遵循JIS C0040 10～57Hz 振幅0.075mm、57～150Hz 加速度9.8m/s²X、Y、Z 各方向80分鐘 (掃描時間8分鐘×掃描次數10次＝合計80分鐘)
耐衝擊				遵循JIS C0041 147m/s² X、Y、Z各方向3次 (繼電器輸出模組為100m/s²)
使用環境溫度				0～+55℃
使用環境濕度				10～90%RH (不可結露)
使用周圍環境				不應有腐蝕性氣體
保存環境溫度				-20～+75℃ (電池除外)
重量				118g

＊1. 通訊電源的規格請參閱使用手冊。
＊2. 因連接主站模組時會佔用掉1節點，所以從站連接台數為63台。
＊3. 從站功能的輸入為從站輸入至主站；輸出則是指主站輸出至從站。
＊4. 使用CMND指令時（NJ系列控制器則為SendCmd指令），最大訊息長度包含指令代碼。

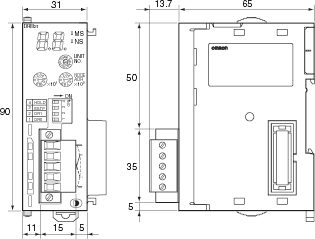

（單位：mm）
