CJ1W-EIP21

產品特色

Tag資料連結容量最大180,000CH以上！EtherNet/IP模組新登場。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

Tag資料連結只須設定連接，無程式即可輕鬆進行大容量的Tag資料連結。

使用256個連接，最多可在256節點間以Tag資料連結交換資料。

1個節點的傳接收資料容量，最多722CH／接的資料連接每1模組最多可設定為256連接，傳接收資料合計最多可到184832CH。（無網路容量限制）

以連接單位保證資料的同步性（最多722CH）。

使用網路中的Tag資料連結時，模組可分開進行Tag資料連結的設定。

以Network Configurator進行錯誤診斷或利用多元的狀態旗標，可監控系統整體的異常狀況。

國外規格

• 詳細符號如下：U：UL、U1：UL（Class I Div 2已取得危險場所認證之產品）、C：CSA、UC：cULus、UC1：cULus （Class I Div 2已取得危險場所認證之產品）、
CU：cUL、N：NK、L：Lloyd's Register、CE：EC指令。
• 有關使用條件，請洽詢本公司。
• 請洽本公司業務窗口，或於本公司網站（https://www.omron.com.tw）確認各型號適合規格之最新資訊。

EtherNet/IP模組

模組
類別

名稱

規格

佔用
序號數

消耗電流(A)

型號

國外
規格

通訊纜線

通訊種類

每個CPU模組
可安裝台數

5V
系列

24V
系列

CJ1
CPU
高功能
模組

EtherNet/
IP模組

1995_lu_1_1

雙絞線
(附隔離：STP)：
類別5、5e以上

Tag資料連結功能
訊息通訊功能

最多8台＊1

1
序號分

0.41

―

CJ1W-EIP21
＊2

UC1、
N、L、
CE

＊1. EtherNet/IP模組，NJ CPU模組最多可安裝4台，CJ2H-CPU□□-EIP型最多可安裝7台，CJ2M CPU模組最多可安裝2台。

＊2. CJ1W-EIP21型連接NJ系列控制器CPU模組時，請使用模組版本Ver.2.1以上的EtherNet/IP模組。

此外，CPU模組和Sysmac Studio，請使用Ver.1.01和Ver.1.02以上。

產業用交換式集線器

產品名稱	外觀	功能	埠數	附屬品	消耗電流(A)	型號
產業用交換式集線器		優先權控制(QoS)： EtherNet/IP的控制資料優先 10/100BASE-TX、Auto-Negotiation	5	電源接頭	0.07	W4S1-05D

網路裝置配置的建議產品

使用EtherNet/IP模組時，建議使用以下網路裝置配置產品。

裝置配置	製造商	型號
交換式集線器	Phoenics Contact	FL SWITCH SFN 8TX (8埠)
	Contec	SH8008 (FIT) H (8埠)
	Cisco Systems	WS-C2955T-12 (12埠)
雙絞線	100BASE-TX
雙絞線	EtherNet/IP 規格的纜線
接頭 (模組式插頭)	STP接頭
接頭 (模組式插頭)	Panduit Corp. Japan Branch	MPS588
外罩	通訊興業	MK外罩(IV) LB

註1. 使用Tag資料連結的網路，請務必使用交換式集線器。
2. 使用中繼器集線器，進行EtherNet/IP的Tag資料連結（週期通訊）時，網路的通訊負載會增加，造成許多碰撞（衝突）而無法穩定通訊。

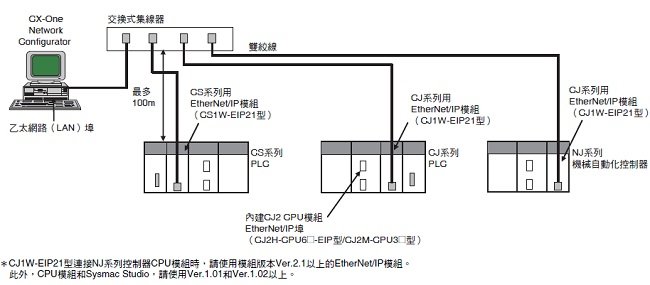

系統構成圖

EtherNet/IP模組規格

項目		規格
型號		CJ1W-EIP21
類型		100BASE-TX/10BASE-T(推薦用100BASE-TX。) ＊1
支援的CPU		NJ系列控制器、CJ系列(CJ1、CJ2)、CP1H、NSJ系列
模組類別		CPU高功能模組
可安裝位置		CPU設備或增設設備
可安裝台數		NJ系列控制器系統最多4台(包含擴充設備) CJ系列系統、NSJ系列系統最多8台(包含擴充設備)＊2 CP1H系統最多2台
CPU 模組的佔用區	CPU 高功能模組分配繼電器區域	25CH／模組（1號機佔用）
	CPU 高功能模組分配繼電器區域	軟體開關、目標節點PLC本體運轉/異常資訊、模組狀態、通訊狀態、登錄/正常目標節點資訊、 FINS/TCP連接狀態
	CPU 高功能模組分配DM區域	100CH／模組（1號機佔用）
	CPU 高功能模組分配DM區域	IP位置顯示和設定區
	使用者設定區	任一的I/O記憶體區
	使用者設定區	目標節點PLC本體運轉/異常資訊、登錄/正常目標節點資訊
	CPU高功能模組系統設定區域	不使用
EtherNet/IP模組內的非揮發性記憶體		EtherNet/IP模組內的設定。註. 不會使用CPU模組內的CPU高功能模組系統設定區域。這點不同於乙太網路模組。 1)模組設定(EtherNet/IP模組的IP位置、DNS伺服器、主機名稱、傳送速度、FINS/UDP、FINS/TCP等的通訊設定) 2)Tag資料連結設定(設備參數)
傳送規格	媒體存取方式	CSMA/CD
	調變方式	基帶
	傳輸線類型	星型
	傳送速度	100M位元/s(100BASE-TX)
	傳送媒介	雙絞線(附隔離：STP)：類別5、5e以上
	傳送距離	100m(交換式集線器與節點間的距離)
	串級連接數	使用交換式集線器下無限制
消耗電流		DC5V 0.41 A以下
重量		94g
外觀尺寸		31(W)×90(H)×65(D)mm
其他一般規格		以CJ系列的一般規格為準。

＊1. 使用Tag資料連結時，請使用100BASE-TX。

＊2. EtherNet/IP模組，CJ2H-CPU[][]-EIP型最多可安裝7台，CJ2M CPU模組最多可安裝2台。

通訊規格

項目			規格
項目			安裝NJ CPU模組時	安裝CJ2 CPU模組時	安裝CJ1 CPU模組時
CIP服務	Tag資料連結 (通訊週期)	連接數	256
		封包間隔 (更新週期)	0.5～10,000ms(0.5ms單位) 可分別依連接設定 (不依存節點數，以設定的週期更新電路上的資料)
		最大模組允許通訊頻段寬	6,000～12,000pps＊1 ＊2 (包含檢測信號)
		Tag設定數量	256
		Tag類型	CIO、DM、EM、HR、WR、網路變數＊3
		每一連接 (=1Tag設定) Tag數	8(Tag設定包含控制器狀態時為7)
		每一節點的最大連結資料長度	184,832CH
		每一連結的最大資料長度＊4	504位元組(252CH)或1444位元組(722CH)＊3 確保單一連結內的資料的同時性。
		可登錄的Tag設定數量	256 (1連接=1Tag設定)
		1Tag設定最大尺寸	722CH (Tag設定包含控制器狀態時使用1CH)
		CPU模組每一循環可更新的Tag 最大數＊5	輸出/傳送 (CPU→EtherNet/IP)時：256 輸入/接收 (EtherNet/IP→CPU)時：256		輸出/傳送 (CPU→EtherNet/IP)時：19 輸入/接收 (EtherNet/IP→CPU)時：20 ＊6
		CPU模組每一循環可更新的資料長度＊5	輸出/傳送 (CPU→EtherNet/IP)時：6432CH 輸入/接收 (EtherNet/IP→CPU)時：6432CH		輸出/傳送 (CPU→EtherNet/IP)時：7405CH 輸入/接收 (EtherNet/IP→CPU)時：7405CH
		運作中變更Tag 資料連結參數設定	可＊7
		多點傳送封包過濾器＊8	可
	Explicit 訊息＊9	Class3 (連接型)	連接數：128
		UCMM (非連接型)	最大可同步通訊的客戶端數：32 最大可同步通訊的伺服器數：32
		CIP routing＊10	可可進行CIP routing的配對模組如下所示 CJ1W-EIP21型、CS1W-EIP21型、NJ-501-[][][][]型、NJ-301-[][][][]型、 CJ2H-CPU[][]-EIP型、CJ2M-CPU3[]型
FINS服務		FINS/UDP	不可	可
FINS服務		FINS/TCP	不可	最大16連接
EtherNet/IP符合性測試			遵循A8
乙太網路介面			10BASE-T/100BASE-TX Auto Negotiation/固定設定

＊1. Packet Per Second為顯示1秒間可處理的送受信封包數。
＊2. EtherNet/IP模組模組Ver.3.0以上時。EtherNet/IP模組模組Ver.2.1以下則為6,000pps。
使用EtherNet/IP模組模組Ver.3.0以上時，必須使用Network ConfiguratorVer.3.57以上版本。
＊3. 安裝於NJ系列控制器CPU、CJ2H-CPU6[]-EIP型或CJ2M-CPU3[]型才時，可使用網路變數。
＊4. 作為資料長度而使用505～1444byte時，必須支援Large Forward Open （CIP選購品規格）。
可於CS/CJ系列間使用，但與其廠商的節點連接時，請確認使用的機器是否支援Large Forward Open規格。
＊5. 超過最大數時，與CPU模組的更新會跨越複數循環。
＊6. 使用者設定狀態配置時，接收時的最大數量為19個。
＊7. 但參數變更時，變更對象的EtherNet/IP模組會重新啟動，請務必注意。
此外，與變更對象通訊中的其他節點，變更對象的通訊將暫時變為超時狀態，然後再自動復歸。
＊8. EtherNet/IP模組實裝IGMP客戶端，透過使用支援IGMP Snooping的交換式集線器，進行多餘的多點傳送封包的過濾器連接。
＊9. EtherNet/IP模組，使用下列的TCP/UDP連接埠編號。設定時，請注意不要和TCP和UDP內使用的連接埠編號重複。

服務	種類別		連接埠編號		補充
服務	CJ1/CJ2 安裝CPU模組時	NJ 安裝CPU模組時	CJ1/CJ2 安裝CPU模組時	NJ 安裝CPU模組時	CJ1/CJ2 安裝CPU模組時	NJ 安裝CPU模組時
於系統使用	──	UDP	──	2223、2224	固定值
Tag資料連結	UDP		2222
Class3、UCMM	TCP/UDP		44818
DNS	UDP		53
BOOTP客戶端	──	UDP	──	68
FINS/UDP服務	UDP	──	9600	──	可在 CX-Programmer 的模組設定中變更	可在 Sysmac Studio 的模組設定中變更
FINS/TCP服務	TCP	──	9600	──
FTP	TCP		20, 21	21
SNTP	UDP		123
SNMP	UDP		161
SNMP陷阱	UDP		162

＊10.CJ1W-EIP21型連接NJ系列控制器CPU模組時，請使用模組版本Ver.2.1以上的EtherNet/IP模組。
此外，CPU模組和Sysmac Studio，請使用Ver.1.01和Ver.1.02以上。

模組版本和支援軟體

EtherNet/IP模組的模組設定，使用下列記載的Sysmac Studio、CX-Programmer、Network Configurator版本。

○：可使用、×：不可使用

CJ1W-EIP21	Sysmac Studio ＊1		CX-Programmer ＊2			Network Configurator for EtherNet/IP
CJ1W-EIP21	Ver.1.01以下	Ver.1.02以上	Ver.7.1以下	Ver.8.0以上	Ver.8.02以上	Ver.3.40以下	Ver.3.50以上
Ver.1.0	×	×	×	○ ＊3	○	○	○
Ver.2.0	×	×	×	○	○	○	○
Ver.2.1	×	○	×	○	○	×	○
Ver.3.0 ＊4	×	○	×	○	○	×	○

＊1. 僅可在連接NJ系列控制器CPU模組時使用。
＊2. 僅可在連接CJ1/CJ2型系列CPU模組時使用。
＊3. 必須安裝CX-One Ver.3.[][]的共通模組最新版。
＊4. 使用Ver.3.0時，Sysmac Studio 必須進行2014年11月之後的自動更新。

設定工具（Network Configurator）的規格

使用EtherNet/IP模組，必須使用專用的設定工具Network Configurator Ver.3.0以上。

下列表示Network Configurator的主要規格。

項目		規格
操作環境	硬體	PC：IBM PC/AT互換機 CPU：Pentium300MHz以上(推薦PentiumⅢ1GHz以上) 記憶體：256MB以上硬體：200MB以上的空間顯示器：SVGA(800×600像素)以上 CD-ROM光碟機或DVD光碟機：1台以上
操作環境	OS	Windows XP (Service Pack3 以上、32bit版) /Windows Vista (32bit版/64bit版) / Windows 7 (32bit版/64bit版) /Windows 8 (32bit版/64bit版) / Windows 8.1 (32bit版/64bit版)
網路的連接方式		CS/CJ(CJ1)系列	CJ(CJ2)系列	NJ系列控制器
	經由序列I/F	CPU模組的週邊設備/ RS-232C連接埠	CPU模組的USB/ RS-232C連接埠	CPU模組的USB連接埠
	經由乙太網路 I/F	EtherNet/IP模組的乙太網路連接埠	CPU模組的EtherNet/IP連接埠 EtherNet/IP模組的乙太網路連接埠
網路上的定位		佔用1節點地址(僅限直接連接EtherNet/IP網路時)
網路的可連接台數		1台/1網路(同一系統不可使用複數的配置器)
主要功能	網路管理功能	・無論連線/離線，皆可製作或編輯網路配置。・網路配置可從資料夾或網路讀取。
主要功能	組態功能	可安裝或刪除Network Configurator使用的EDS資料夾。
可製作的資料夾		配置器網路配置資料夾(＊.ncf)

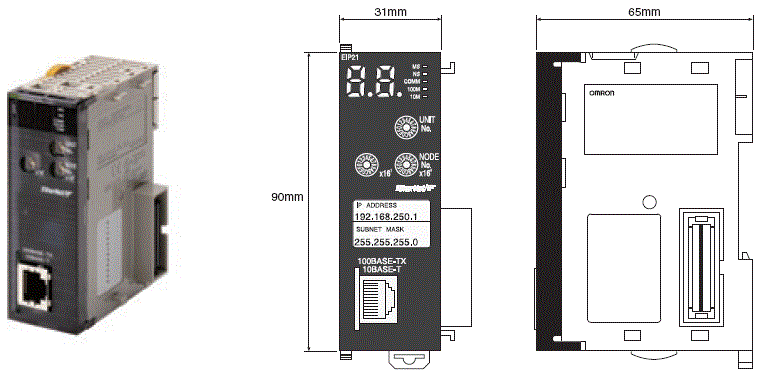

（單位：mm）
