CJ1W-OC / OA / OD

產品特色

提供高速型和多點型。各種變化的基本輸出模組一應俱全。

商品洽詢

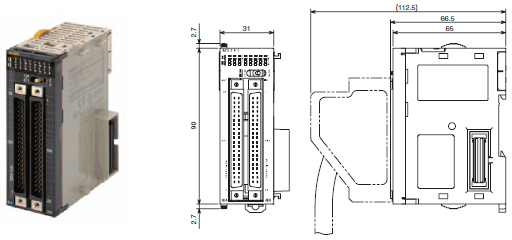

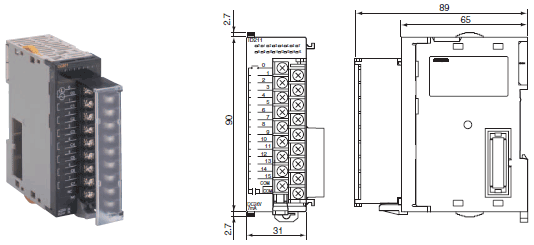

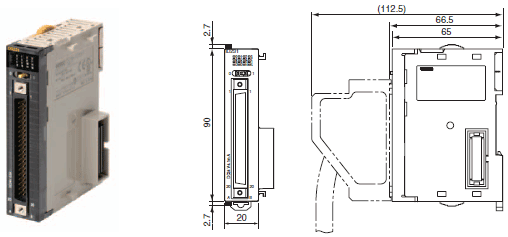

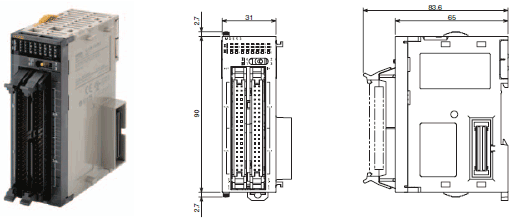

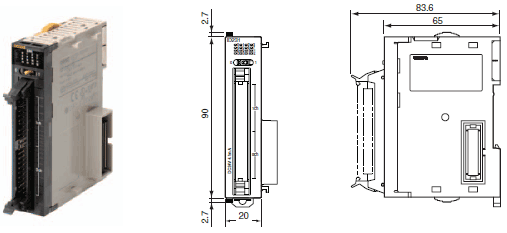

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

備有高速輸出類型。對應多種應用程式。ON應答時間 15μs、OFF應答時間 80μs。

備有3種類型：繼電器接點輸出、Triac輸出、電晶體輸出。

電晶體輸出有Sink型和Source型可供選擇。

另也備有負載短路保護功能的模組。＊1

可分別使用兩種介面接頭：富士通接頭和MIL接頭。＊2

提供各種不同類型的端子台轉換模組。亦於對外部輸出裝置進行接線。

＊1. CJ1W-OC202型、CJ1W-OD204型、CJ1W-OD212型、CJ1W-OD232型
＊2. 32點、64點輸出型

關於國外規格

・詳細符號如下：U：UL、U1：UL（Class I Div 2已取得危險場所認證之產品）、C：CSA、UC：cULus、UC1：cULus （Class I Div 2已取得危險場所認證之產品）、 CU：cUL、N：NK、L：Lloyd's Register、CE：EC指令。
・有關使用條件，請向本公司洽詢。

輸出模組

模組種類	產品名稱	規格						消費電流 (A)		型號	國外規格
模組種類	產品名稱	輸出類型	IO 點數	輸出電流、電壓	共通數	外部連接	占用點數	5V系列	24V 系列	型號	國外規格
CJ1 基本 I/O 模組	繼電器接點輸出模組	―	輸出 8點	最大AC250/ DC24V 2A	獨立接點	裝卸式端子台	1CH	0.09	最大 0.048	CJ1W-OC201	UC1、 N、L、 CE
	繼電器接點輸出模組	―	輸出 16點	最大AC250/ DC24V 2A	16點 1共通	裝卸式端子台	1CH	0.11	最大 0.096	CJ1W-OC211
	Triac 輸出模組	―	輸出 8點	AC250V 0.6A	8點 1共通	裝卸式端子台	1CH	0.22	―	CJ1W-OA201
	電晶體輸出模組	Sink 型	輸出 8點	DC12～24V 2A	4點 1共通	裝卸式端子台	1CH	0.09	―	CJ1W-OD201
			輸出 8點	DC12～24V 0.5A	8點 1共通	裝卸式端子台	1CH	0.10	―	CJ1W-OD203
			輸出 16點	DC12～24V 0.5A	16點 1共通	裝卸式端子台	1CH	0.10	―	CJ1W-OD211
			輸出 16點 (高速)	DC24V 0.5A	16點 1共通	裝卸式端子台	1CH	0.15	―	CJ1W-OD213
			輸出 32點	DC12～24V 0.5A	16點 1共通	富士通接頭	2CH	0.14	―	CJ1W-OD231
			輸出 32點	DC12～24V 0.5A	16點 1共通	MIL 接頭	2CH	0.14	―	CJ1W-OD233
			輸出 32點 (高速)	DC24V 0.5A	16點 1共通	MIL 接頭	2CH	0.22	―	CJ1W-OD234
			輸出 64點	DC12～24V 0.3A	16點 1共通	富士通接頭	4CH	0.17	―	CJ1W-OD261
			輸出 64點	DC12～24V 0.3A	16點 1共通	MIL 接頭	4CH	0.17	―	CJ1W-OD263
		Source 型	輸出 8點	DC24V 2A 附負載短路保護功能	4點 1共通	裝卸式端子台	1CH	0.11	―	CJ1W-OD202
			輸出 8點	DC24V 0.5A 附負載短路保護功能	8點 1共通	裝卸式端子台	1CH	0.10	―	CJ1W-OD204
			輸出 16點	DC24V 0.5A 附負載短路保護功能	16點 1共通	裝卸式端子台	1CH	0.10	―	CJ1W-OD212
			輸出 32點	DC24V 0.5A 附負載短路保護功能	16點 1共通	MIL 接頭	2CH	0.15	―	CJ1W-OD232
			輸出 64點	DC24V 0.3A	16點 1共通	MIL 接頭	4CH	0.17	―	CJ1W-OD262

附屬品

CJ系列輸出模組不含附屬品。
請使用以下適合的接頭、連接端子台轉換模組、或I/O終端繼電器。
配線方式請參閱「外部介面」。

適合的接頭

富士通製造的接頭型（輸入32點、輸出32點、輸入64點、輸出64點、輸入32點/輸出32點、輸入16點/輸出16點）用適合的接頭

品名	連接方法	零組件名稱	零組件名稱	型號	國外規格
適合的接頭 (40極)	焊接型	FCN-361J040-AU 接頭 FCN-360C040-J2 接頭蓋	富士通接頭型： CJ1W-OD231 (輸出32點型)：需要1個 CJ1W-OD261 (輸出64點型)：需要2個	C500-CE404	―
	壓著型	FCN-363J040 外罩 FCN-363J-AU 接頭 FCN-360C040-J2 接頭蓋		C500-CE405
	壓接型	FCN-367J040-AU/F		C500-CE403
適合的接頭 (24極)	焊接型	FCN-361J024-AU 接頭 FCN-360C024-J2 接頭蓋	富士通接頭型： CJ1W-MD231 (輸入16點/輸出16點型)：需要2個	C500-CE241
	壓著型	FCN-363J024 插座 FCN-363J-AU 接頭 FCN-360C024-J2 接頭蓋		C500-CE242
	壓接型	FCN-367J024-AU/F		C500-CE243

MIL接頭型（輸入32點、輸出32點、輸入64點、輸出64點、輸入32點/輸出32點、輸入16點/輸出16點）用適合的接頭

品名	連接方法	零組件名稱	對象模組	型號	國外規格
適合的接頭 (40極)	壓接型	FRC5-AO40- 3TOS	MIL接頭型模組 CJ1W-ID232/233 (輸入32點型)：需要1個 CJ1W-OD232/233/234 (輸出32點型)：需要1個 CJ1W-ID262 (輸入64點型)：需要2個 CJ1W-OD262/263 (輸出64點型)：需要2個 CJ1W-MD263/563 (輸入32點/輸出32點型)：需要2個	XG4M-4030-T	―
適合的接頭 (40極)	壓著型	―		XG5N-401 *	―
適合的接頭 (20極)	壓接型	FRC5-AO20- 3TOS	MIL接頭型模組 CJ1W-MD232/233 (輸入16點/輸出16點型)：需要2個	XG4M-2030-T	―
適合的接頭 (20極)	壓著型	―	MIL接頭型模組 CJ1W-MD232/233 (輸入16點/輸出16點型)：需要2個	XG5N-201 *	―

＊壓著接頭為選購。詳情請參閱型錄第 28 頁。

適合的連接端子台轉換模組一覽表

類型	系列	極數	接線方式	端子	尺寸			安裝		共通端子	洩流器電阻	LED	I/O 模組	型號*	海外規格
類型	系列	極數	接線方式	端子	深度 (mm)	高度 (mm)	寬度 (mm)	DIN 鋁軌	螺絲	共通端子	洩流器電阻	LED	I/O 模組	型號*	海外規格
PLC 連接型	XW2R	34	十字螺絲型	M3	50	48.05	130.7	○	―	無	無	無	CJ1W-OD231 CJ1W-OD261	XW2R-J34G-C3	―
			十字螺絲型	M3	50	48.05	130.7						CJ1W-OD232 CJ1W-OD233 CJ1W-OD234 CJ1W-OD262 CJ1W-OD263	XW2R-J34G-C4
			一字螺絲型	M3 (歐規)	50	44.81	98.5						CJ1W-OD231 CJ1W-OD261	XW2R-E34G-C3
			一字螺絲型	M3 (歐規)	50	44.81	98.5						CJ1W-OD232 CJ1W-OD233 CJ1W-OD234 CJ1W-OD262 CJ1W-OD263	XW2R-E34G-C4
			端子插入型	夾持式	50	44.81	98.5						CJ1W-MD231 CJ1W-MD232 CJ1W-MD233	XW2R-P20GD-T
			端子插入型	夾持式	50	44.81	98.5						CJ1W-OD232 CJ1W-OD233 CJ1W-OD234 CJ1W-OD262 CJ1W-OD263	XW2R-P34GD-C4

註. 輸出連接器、連接端子台轉換模組，以及連接線的組合請參閱「2. 使用連接端子台轉換模組」。
＊僅刊載代表型號。關於表格未列出的型號、詳細規格，請參閱XW2R型系列型錄。

連接線的種類

外觀	接頭	型號	纜線長度 [m]
XW2Z-[][][]B	富士通Component(股)製 40極 - MIL接頭 40極	XW2Z-050B	0.5
		XW2Z-100B	1
		XW2Z-150B	1.5
		XW2Z-200B	2
		XW2Z-300B	3
		XW2Z-500B	5
XW2Z-[][][]K	MIL接頭 40極 - MIL接頭 40極	XW2Z-C50K	0.5
		XW2Z-100K	1
		XW2Z-150K	1.5
		XW2Z-200K	2
		XW2Z-300K	3
		XW2Z-500K	5

適合的I/O終端繼電器一覽表

類型	系列	規格						尺寸（水平安裝時）			安裝		型號	國外規格
類型	系列	區別		極性	點數	開閉部額定通電電流	額定電壓	寬(mm)	長 (mm)	高(mm)	鋁軌	螺絲	型號	國外規格
Push-In Plus 端子台	G70V	輸入用	DC輸入	NPN	16點（1a×16）	50mA	DC24V	143	90	56	○	○	G70V-SID16P ＊3	UC、CE （TÜV 認證）
				PNP									G70V-SID16P-1 ＊3
				NPN									G70V-SID16P-C16 ＊4
				PNP									G70V-SID16P-1-C16 ＊4
		輸出用	繼電器輸出	NPN	16點（1a×16）	6A/點、 10A/ 共通							G70V-SOC16P ＊3
				PNP									G70V-SOC16P-1 ＊3
				NPN									G70V-SOC16P-C4 ＊5
				PNP									G70V-SOC16P-1-C4 ＊5
標準	G7TC	輸入用	AC輸入	NPN	16點（1a×16）	1A	AC100/ （110） V	182	85	68	○	―	G7TC-IA16 AC100/110	U、C
			AC輸入				AC200/ （220） V						G7TC-IA16 AC200/220
			DC輸入				DC12V						G7TC-ID16 DC12
							DC24V						G7TC-ID16 DC24
							DC100/ 110V						G7TC-ID16 DC100/110
		輸出用	繼電器輸出	NPN	8點（1a×8）	5A	DC12V	102					G7TC-OC08 DC12
					8點（1a×8）		DC24V	102					G7TC-OC08 DC24
					16點（1a×16）		DC12V	182					G7TC-OC16 DC12
					16點（1a×16）		DC24V						G7TC-OC16 DC24
				PNP	16點（1a×16）		DC12V						G7TC-OC16-1 DC12
				PNP	16點（1a×16）		DC24V						G7TC-OC16-1 DC24
高容量插座	G70A*1 (僅插座)	輸出用	繼電器輸出	NPN	16點（搭載G2R型繼電器時可1c×16）	10A （端子台容許電流）	DC24V	234	75	64	○	―	G70A-ZOC16-3	U、C、CE （VDE認證）
高容量插座	G70A*1 (僅插座)	輸出用	繼電器輸出	PNP	16點（搭載G2R型繼電器時可1c×16）	10A （端子台容許電流）	DC24V	234	75	64	○	―	G70A-ZOC16-4	U、C、CE （VDE認證）
省空間	直立型 G70D-V	輸出用	繼電器輸出	NPN	16點（1a×16）	5A或 3A ＊2	DC24V	135	46	81	○	○	G70D-VSOC16	U、C、 CE （VDE認證）
	直立型 G70D-V		MOSFET 繼電器輸出	NPN	16點（1a×16）	0.3A		135	46	81	○	○	G70D-VFOM16	U、C、 CE （VDE認證）
	扁平型 G70D		繼電器輸出	NPN	8點（1a×8）	5A		68	93	44	○	○	G70D-SOC08	―
				NPN	16點（1a×16）	3A		156	51	39			G70D-SOC16
				PNP	16點（1a×16）	3A							G70D-SOC16-1
			MOS FET 繼電器輸出	NPN	16點（1a×16）	0.3A							G70D-FOM16
			MOS FET 繼電器輸出	PNP	16點（1a×16）	0.3A							G70D-FOM16-1 ＊6
高容量、省空間	G70R	輸出用	繼電器輸出	NPN	8點（1a×8）	10A）	DC24V	136	93	55	○	○	G70R-SOC08 ＊6	―

＊1. I/O終端插座G70A型僅有插座。搭載用繼電器、搭載用計時器為另售品。
＊2.ON點數為8點以下：5A，ON點數為9點以上：3A
＊3. 端子台端的內部共通處理：無內部連接
＊4. 端子台端的內部共通處理：16點內部連接
＊5. 端子台端的內部共通處理：每4點內部連接端子台最下層

＊6. 此產品已結束接單。
註1. I/O模組和I/O繼電器端子台、連接線的組合請參閱「3. 使用I/O繼電器端子台」。
2. 關於各系列詳細規格，請參閱各相關資料表。
3. 線圈額定電壓為AC時為3額定規格。AC110V、220V時無法使用50Hz。

I/O終端繼電器用附接頭纜線

種類	產品名	I/O區分	纜線長度 L（ｍｍ）
富士通接頭（24極）	附接頭纜線（1對1） XW2Z-R[]C	16點輸入用、 16點輸出用	1,000	XW2Z-R100C
			1,500	XW2Z-R150C
			2,000	XW2Z-R200C
			3,000	XW2Z-R300C
			5,000	XW2Z-R500C

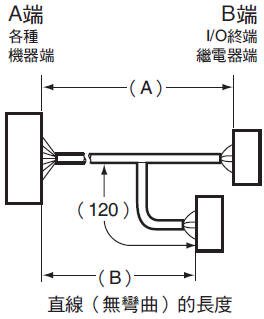

富士通接頭（40極）	附接頭纜線（1對2） XW2Z-RI[]C-[]、 XW2Z-RO[]C-[]	32點輸入用	（A）1,000 （B）750	XW2Z-RI100C-75
			（A）1,500 （B）1,250	XW2Z-RI150C-125
			（A）2,000 （B）1,750	XW2Z-RI200C-175
			（A）3,000 （B）2,750	XW2Z-RI300C-275
			（A）5,000 （B）4,750	XW2Z-RI500C-475
		32點輸出用	（A）1,000 （B）750	XW2Z-RO100C-75
			（A）1,500 （B）1,250	XW2Z-RO150C-125
			（A）2,000 （B）1,750	XW2Z-RO200C-175
			（A）3,000 （B）2,750	XW2Z-RO300C-275
			（A）5,000 （B）4,750	XW2Z-RO500C-475
MIL接頭（20極）	附接頭纜線（1對1） XW2Z-RO[]C、 XW2Z-RI[]C	16點輸入用、 16點輸出用	250	XW2Z-RO25C
			500	XW2Z-RO50C
			250	XW2Z-RI25C
			500	XW2Z-RI50C

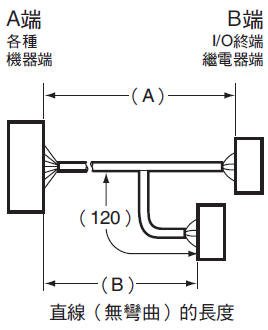

MIL接頭（40極）	附接頭纜線（1對2） XW2Z-RO[]-[]-D1、 XW2Z-RI[]-[]-D1	32點輸入用、 32點輸出用	（A）500 （B）250	XW2Z-RO50-25-D1
			（A）750 （B）500	XW2Z-RO75-50-D1
			（A）1,000 （B）750	XW2Z-RO100-75-D1
			（A）1,500 （B）1,250	XW2Z-RO150-125-D1
			（A）2,000 （B）1,750	XW2Z-RO200-175-D1
			（A）3,000 （B）2,750	XW2Z-RO300-275-D1
			（A）5,000 （B）4,750	XW2Z-RO500-475-D1
			（A）500 （B）250	XW2Z-RI50-25-D1
			（A）750 （B）500	XW2Z-RI75-50-D1
			（A）1,000 （B）750	XW2Z-RI100-75-D1
			（A）1,500 （B）1,250	XW2Z-RI150-125-D1
			（A）2,000 （B）1,750	XW2Z-RI200-175-D1
			（A）3,000 （B）2,750	XW2Z-RI300-275-D1
			（A）5,000 （B）4,750	XW2Z-RI500-475-D1

註. 詳細規格請參閱XW2Z-R型I/O終端繼電器用附接頭纜線。

繼電器獨立接點輸出模組8點 CJ1W-OC201型

名稱	繼電器獨立接點輸出模組(端子台、8點)
型號	CJ1W-OC201
最大開關容量	AC250V/2A (cosφ＝1)、AC250V/2A (cosφ＝0.4)、DC24V/2A 16A/模組
最小開關容量	DC5V 1mA
使用的繼電器	NY-24W-K-IE型(富士通Component) 不可更換
繼電器壽命	電氣性：電阻負載15萬次(DC24V)，電感負載10萬次(AC240V cosφ=0.4，) 機械性：2,000萬次壽命因電流值而異。
ON應答時間	15ms以下
OFF應答時間	15ms以下
迴路數	8點獨立接點
絕緣阻抗	全外部端子和GR端子間，各獨立接點間 20MΩ (at DC500V)
耐電壓	全外部端子和GR端子間，各獨立接點間 AC2000V 1分鐘漏電流10mA以下
內部消耗電流	DC5V：90mA以下 DC24V：48mA以下(6mA×ON點數)
重量	140g以下
迴路構成	各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

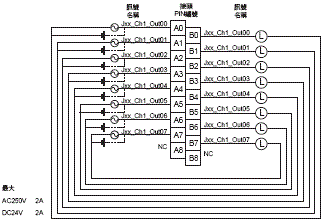

外部連接圖、端子與設備變數的對照圖＊	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。註. 為繼電器接點。DC電源可連接兩種極性。

註. 外部輸出入僅可使用8點，但佔用I/O分配上的16點（1CH）。
＊外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0～A8、B0～B8記載於本資料表中。

無記於模組上。

繼電器接點模組16點 CJ1W-OC211型

名稱	繼電器接點輸出模組(端子台、16點)
型號	CJ1W-OC211
最大開關容量	AC250V/2A (cosφ＝1)、AC250V/2A (cosφ＝0.4)、DC24V/2A 8A/模組
最小開關容量	DC5V 1mA
使用的繼電器	NY-24W-K-IE型(富士通Component) 不可更換
繼電器壽命	電氣性：電阻負載15萬次(DC24V)，電感負載10萬次(AC240V cosφ=0.4，) 機械性：2,000萬次壽命因電流值而異。
ON應答時間	15ms以下
OFF應答時間	15ms以下
迴路數	16點/共通 1迴路
絕緣阻抗	全外部端子和GR端子間 20MΩ (at 500 VDC)
耐電壓	全外部端子和GR端子間AC2000V 1分鐘漏電流10mA以下
內部消耗電流	DC5V：110mA以下 DC24V：96mA以下(6mA×ON點數)
重量	170g以下
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

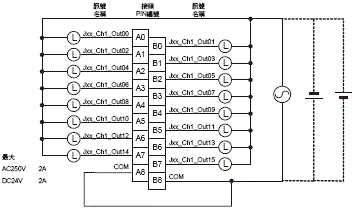

外部連接圖、端子與設備變數的對照圖＊	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

＊外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0～A8、B0～B8記載於本資料表中。

無記於模組上。

Triac輸出模組8點 CJ1W-OA201型

名稱	Triac輸出模組(端子台、8點)
型號	CJ1W-OA201
最大開關容量	AC250V/0.6A 50/60Hz (2.4A/模組)
最大突波電流	15A (脈衝寬10ms以下)
最小開關容量	AC75V/50mA
漏電流	1.5mA以下(AC200V)
殘留電壓	AC1.6V以下
ON應答時間	1ms以下
OFF應答時間	負載頻率的1/2+1ms以下
迴路數	8點(8點/共通1迴路)
突波吸收器	C.R吸收器 + 突波吸收器
保險絲	5A (1個/共通) 1個用戶不能更換保險絲。
絕緣阻抗	全外部端子和GR端子間20MΩ (at 500 VDC)
耐電壓	全外部端子和GR端子間AC2000V 1分鐘漏電流10mA以下
內部消耗電流	DC5V：220mA以下
重量	150g以下
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖＊	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

無記於模組上。

電晶體輸出模組8點 CJ1W-OD201型

名稱	電晶體輸出模組(端子台、Sink型、8點)
型號	CJ1W-OD201
額定電壓	DC12～24V
使用負載電壓範圍	DC10.2～26.4V
最大負載電流	2.0A/點、8A/模組
最大突波電流	10A/點 10ms以下
漏電流	0.1ｍA以下
殘留電壓	1.5V以下
ON應答時間	0.5ms以下
OFF應答時間	1.0ms以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	8點(4點/共通2迴路)
內部消耗電流	DC5V：90mA以下
保險絲	6.3A (1個/共通)使用2個用戶不能更換保險絲。
外部供給電源	DC10.2～26.4V 10mA以上
重量	110g以下
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖＊	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

無記於模組上。

電晶體輸出模組8點 CJ1W-OD203型

名稱	電晶體輸出模組(端子台、Sink型、8點)
型號	CJ1W-OD203
額定電壓	DC12～24V
使用負載電壓範圍	DC10.2～26.4V
最大負載電流	0.5A/點、4.0A/模組
最大突波電流	4.0A/點 10ms以下
漏電流	0.1ｍA以下
殘留電壓	1.5V以下
ON應答時間	0.1ms以下
OFF應答時間	0.8ms以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	8點(8點/共通1迴路)
內部消耗電流	DC5V：100mA以下
保險絲	無
外部供給電源	DC10.2～26.4V 20mA以上
重量	110g以下
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖＊	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

無記於模組上。

電晶體輸出模組16點 CJ1W-OD211型

名稱	電晶體輸出模組(端子台、Sink型、16點)
型號	CJ1W-OD211
額定電壓	DC12～24V
使用負載電壓範圍	DC10.2～26.4V
最大負載電流	0.5A/點、5.0A/模組
最大突波電流	4.0A/點 10ms以下
漏電流	0.1mA以下
殘留電壓	1.5V以下
ON應答時間	0.1ms以下
OFF應答時間	0.8ms以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	16點(16點/共通1迴路)
內部消耗電流	DC5V：100mA以下
保險絲	無
外部供給電源	DC10.2～26.4V 20mA以上
重量	110g以下
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖＊	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

＊外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0～A8、B0～B8記載於本資料表中。

無記於模組上。

電晶體輸出模組16點 CJ1W-OD213型

名稱	電晶體輸出模組(端子台、Sink型、16點)
型號	CJ1W-OD213
額定電壓	DC24V
使用負載電壓範圍	DC20.4～26.4V
最大負載電流	0.5A/點、5.0A/模組
最大突波電流	4.0A/點10ms以下
漏電流	0.1mA以下
殘留電壓	1.5V以下
ON應答時間	15μs以下
OFF應答時間	80μs以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	16點(16點/共通1迴路)
內部消耗電流	DC5V 150mA以下
保險絲	無
外部供給電源	DC20.4～26.4V 55mA以上
重量	110g以下
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖＊	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

＊外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0～A8、B0～B8記載於本資料表中。

無記於模組上。

電晶體輸出模組32點 CJ1W-OD231型

名稱	電晶體輸出模組(富士通接頭、Sink型、32點)
型號	CJ1W-OD231
額定電壓	DC12～24V
使用負載電壓範圍	DC10.2～26.4V
最大負載電流	0.5A/點、2.0A/共通、4.0A/模組
最大突波電流	4.0A/點 10ms以下
漏電流	0.1mA以下
殘留電壓	1.5V以下
ON應答時間	0.1ms以下
OFF應答時間	0.8ms以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	32點(16點/共通2迴路)
內部消耗電流	DC5V：140mA以下
保險絲	無
外部供給電源	DC10.2～26.4V 30mA以上
重量	70g以下
附屬品	無
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

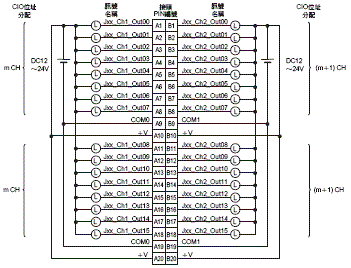

外部連接圖、端子與設備變數的對照圖	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・A9和A19(COM0)的兩個端子務必相互接線。・B9和B19(COM1)的兩個端子務必相互接線。・A10和A20(+V)的兩個端子務必相互接線。・B10和B20(+V)的兩個端子務必相互接線。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

電晶體輸出模組32點 CJ1W-OD233型

名稱	電晶體輸出模組(MIL接頭、Sink型、32點)
型號	CJ1W-OD233
額定電壓	DC12～24V
使用負載電壓範圍	DC10.2～26.4V
最大負載電流	0.5A/點(2A/共通 4A/模組)
最大突波電流	4.0A/點 10ms以下
漏電流	0.1ｍA以下
殘留電壓	1.5V以下
ON應答時間	0.1ms以下
OFF應答時間	0.8ms以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	32點(16點/共通2迴路)
內部消耗電流	DC5V：140mA以下
保險絲	無
外部供給電源	DC10.2～26.4V 30mA以上
重量	70g以下
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・23和24(COM0)的兩個端子務必相互接線。・3和4(COM1)的兩個端子務必相互接線。・21和22(+V)的兩個端子務必相互接線。・1和2(+V)的兩個端子務必相互接線。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

電晶體輸出模組32點 CJ1W-OD234型

名稱	電晶體輸出模組(MIL接頭、Sink型、32點)
型號	CJ1W-OD234
額定電壓	DC24V
使用負載電壓範圍	DC20.4～26.4V
最大負載電流	0.5A/點(2A/共通 4A/模組)
最大突波電流	4.0A/點 10ms以下
漏電流	0.1ｍA以下
殘留電壓	1.5V以下
ON應答時間	15μs以下
OFF應答時間	80μs以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	32點(16點/共通2迴路)
內部消耗電流	220mA以下
保險絲	無
外部供給電源	DC20.4～26.4V 110mA以上
重量	70g以下
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・23和24(COM0)的兩個端子務必相互接線。・3和4(COM1)的兩個端子務必相互接線。・21和22(+V)的兩個端子務必相互接線。・1和2(+V)的兩個端子務必相互接線。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

電晶體輸出模組64點 CJ1W-OD261型

名稱	電晶體輸出模組(富士通接頭、Sink型、64點)
型號	CJ1W-OD261
額定電壓	DC12～24V
使用負載電壓範圍	DC10.2～26.4V
最大負載電流	0.3A/點、1.6A/共通、6.4A/模組
最大突波電流	3.0A/點 10ms以下
漏電流	0.1mA以下
殘留電壓	1.5V以下
ON應答時間	0.5ms以下
OFF應答時間	1.0ms以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	64點(16點/共通4迴路)
內部消耗電流	DC5V：170mA以下
保險絲	無
外部供給電源	DC10.2～26.4V 50mA以上
重量	110g以下
附屬品	無
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・CN1的A9和A19(COM0)的兩個端子務必相互接線。・CN1的B9和B19(COM1)的兩個端子務必相互接線。・CN1的A10和A20(+V)的兩個端子務必相互接線。・CN1的B10和B20(+V)的兩個端子務必相互接線。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・CN2的A9和A19(COM2)的兩個端子務必相互接線。・CN2的B9和B19(COM3)的兩個端子務必相互接線。・CN2的A10和A20(+V)的兩個端子務必相互接線。・CN2的B10和B20(+V)的兩個端子務必相互接線。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

電晶體輸出模組64點 CJ1W-OD263型

名稱	電晶體輸出模組(MIL接頭、Sink型、64點)
型號	CJ1W-OD263
額定電壓	DC12～24V
使用負載電壓範圍	DC10.2～26.4V
最大負載電流	0.3A/點(1.6A/共通 6.4A/模組)
最大突波電流	3.0A/點 10ms以下
漏電流	0.1ｍA以下
殘留電壓	1.5V以下
ON應答時間	0.5ms以下
OFF應答時間	1.0ms以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	64點(16點/共通4迴路)
內部消耗電流	DC5V：170mA以下
保險絲	無
外部供給電源	DC10.2～26.4V 50mA以上
重量	110g以下
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・CN1的23和24(COM0)的兩個端子務必相互接線。・CN1的3和4(COM1)的兩個端子務必相互接線。・CN1的21和22(+V)的兩個端子務必相互接線。・CN1的1和2(+V)的兩個端子務必相互接線。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・CN2的23和24(COM2)的兩個端子務必相互接線。・CN2的3和4(COM3)的兩個端子務必相互接線。・CN2的21和22(+V)的兩個端子務必相互接線。・CN2的1和2(+V)的兩個端子務必相互接線。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

電晶體輸出模組8點 CJ1W-OD202型

名稱	電晶體輸出模組(端子台、Source型、8點)
型號	CJ1W-OD202
額定電壓	DC24V
使用負載電壓範圍	DC20.4～26.4V
最大負載電流	2A/點(8A/模組)
漏電流	0.1ｍA以下
殘留電壓	1.5V以下
ON應答時間	0.5ms以下
OFF應答時間	1.0ms以下
負載短路保護功能	檢測電流6A以上異常解除後自動復歸
斷線檢知功能	檢測電流200mA以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	8點(4點/共通2迴路)
內部消耗電流	DC5V：110mA以下
保險絲	無
外部供給電源	DC20.4～26.4V 50mA以上
重量	120g以下
迴路構成	・檢測到過電流和斷線時，「ERR」LED指示燈將亮燈。同時，「基本I/O模組資訊區」(A050～A069CH)的對應位元(分別對應2點)變為ON。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖＊	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

無記於模組上。

電晶體輸出模組8點 CJ1W-OD204型

名稱	電晶體輸出模組(端子台、Source型、8點)
型號	CJ1W-OD204
額定電壓	DC24V
使用負載電壓範圍	DC20.4～26.4V
最大負載電流	0.5A/點(4.0A/模組)
漏電流	0.1ｍA以下
殘留電壓	1.5V以下
ON應答時間	0.5ms以下
OFF應答時間	1.0ms以下
負載短路保護功能	檢測電流0.7A～2.5A 異常解除後自動復歸
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	8點(8點/共通 1迴路)
內部消耗電流	DC5V：100mA以下
保險絲	無
外部供給電源	DC20.4～26.4V 40mA以上
重量	120g以下
迴路構成	・檢測到過電流時，「ERR」LED指示燈將亮燈。同時，「基本I/O模組資訊區」(A050～A069CH)的對應位元變為ON。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖＊	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

無記於模組上。

電晶體輸出模組16點 CJ1W-OD212型

名稱	電晶體輸出模組(端子台、Source型、16點)
型號	CJ1W-OD212
額定電壓	DC24V
使用負載電壓範圍	DC20.4～26.4V
最大負載電流	0.5A/點、5.0A/模組
漏電流	0.1mA以下
殘留電壓	1.5V以下
ON應答時間	0.5ms以下
OFF應答時間	1.0ms以下
負載短路保護功能	檢測電流0.7A～2.5A 異常解除後自動復歸
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	16點(16點/共通1迴路)
内部消耗電流	DC5V：100mA以下
外部供給電源	DC20.4～26.4V 40mA以上
重量	120g以下
迴路構成	・檢測到過電流和斷線時，「ERR」LED指示燈將亮燈。同時，「基本I/O模組資訊區」(A050～A069CH)的對應位元變為ON。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖＊	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載誤動作。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

＊外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0～A8、B0～B8記載於本資料表中。

無記於模組上。

電晶體輸出模組32點 CJ1W-OD232型

名稱	電晶體輸出模組(MIL接頭、Source型、32點)
型號	CJ1W-OD232
額定電壓	DC24V
使用負載電壓範圍	DC20.4～26.4V
最大負載電流	0.5A/點、2.0A/共通、4.0A/模組
漏電流	0.1mA以下
殘留電壓	1.5V以下
ON應答時間	0.5ms以下
OFF應答時間	1.0ms以下
負載短路保護功能	檢測電流0.7A～2.5A 異常解除後自動復歸
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	32點(16點/共通2迴路)
內部消耗電流	DC5V：150mA以下
外部供給電源	DC20.4～26.4V 70mA以上
重量	80g以下
附屬品	無
迴路構成	・檢測到過電流和斷線時，「ERR」LED指示燈將亮燈。同時，「基本I/O模組資訊區」(A050～A069CH)的對應位元(對應各共通)變為ON。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載動作。・21和22(COM0(+V))的兩個端子務必相互接線。・1和2(COM1(+V))的兩個端子務必相互接線。・3和4(0V)的兩個端子務必相互接線。・23和24(0V)的兩個端子務必相互接線。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

電晶體輸出模組64點 CJ1W-OD262型

名稱	電晶體輸出模組(MIL接頭、Source型、64點)
型號	CJ1W-OD262
額定電壓	DC12～24V
使用負載電壓範圍	DC10.2～26.4V
最大負載電流	0.3A/點、1.6A/共通、6.4A/模組
最大突波電流	3.0A/點 10ms以下
漏電流	0.1mA以下
殘留電壓	1.5V以下
ON應答時間	0.5ms以下
OFF應答時間	1.0ms以下
絕緣阻抗	全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓	全外部端子和GR端子間AC1000V 1分鐘漏電流10mA以下
迴路數	64點(16點/共通 4迴路)
內部消耗電流	DC5V：170mA以下
保險絲	無
外部供給電源	DC10.2～26.4V 50mA以上
重量	110g以下
附屬品	無
迴路構成	・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、端子與設備變數的對照圖	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載動作。・CN1的21和22(COM0(+V))的兩個端子務必相互接線。・CN1的1和2(COM1(+V))的兩個端子務必相互接線。・CN1的23和24(0V)的兩個端子務必相互接線。・CN1的3和4(0V)的兩個端子務必相互接線。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。	・配線時，請注意外部供給電源的極性。配線時若極性逆接，會導致負載動作。・CN2的21和22(COM2(+V))的兩個端子務必相互接線。・CN2的1和2(COM3(+V))的兩個端子務必相互接線。・CN2的23和24(0V)的兩個端子務必相互接線。・CN2的3和4(0V)的兩個端子務必相互接線。・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。

輸出模組的位元分配

8點輸出模組

CIO位址分配		訊號名稱 (CJ/NJ)
CH	位元	訊號名稱 (CJ/NJ)
mCH (輸出)	00	OUT0/Jxx_Ch1_Out00
	01	OUT1/Jxx_Ch1_Out01
	：	：
	06	OUT6/Jxx_Ch1_Out06
	07	OUT7/Jxx_Ch1_Out07
	08	-
	09	-
	：	：
	14	-
	15	-

16點輸出模組

CIO位址分配		訊號名稱 (CJ/NJ)
CH	位元	訊號名稱 (CJ/NJ)
mCH (輸出)	00	OUT0/Jxx_Ch1_Out00
	01	OUT1/Jxx_Ch1_Out01
	：	：
	14	OUT14/Jxx_Ch1_Out14
	15	OUT15/Jxx_Ch1_Out15

32點輸出模組

CIO位址分配		訊號名稱 (CJ/NJ)
CH	位元	訊號名稱 (CJ/NJ)
mCH (輸出)	00	OUT0/Jxx_Ch1_Out00
	01	OUT1/Jxx_Ch1_Out01
	：	：
	14	OUT14/Jxx_Ch1_Out14
	15	OUT15/Jxx_Ch1_Out15
(m+1) CH (輸出)	00	OUT0/Jxx_Ch2_Out00
	01	OUT1/Jxx_Ch2_Out01
	：	：
	14	OUT14/Jxx_Ch2_Out14
	15	OUT15/Jxx_Ch2_Out15

64點輸出模組

CIO位址分配		訊號名稱 (CJ/NJ)
CH	位元	訊號名稱 (CJ/NJ)
mCH (輸出)	00	OUT0/Jxx_Ch1_Out00
	01	OUT1/Jxx_Ch1_Out01
	：	：
	14	OUT14/Jxx_Ch1_Out14
	15	OUT15/Jxx_Ch1_Out15
(m+1) CH (輸出)	00	OUT0/Jxx_Ch2_Out00
	01	OUT1/Jxx_Ch2_Out01
	：	：
	14	OUT14/Jxx_Ch2_Out14
	15	OUT15/Jxx_Ch2_Out15
(m+2) CH (輸出)	00	OUT0/Jxx_Ch3_Out00
	01	OUT1/Jxx_Ch3_Out01
	：	：
	14	OUT14/Jxx_Ch3_Out14
	15	OUT15/Jxx_Ch3_Out15
(m+3) CH (輸出)	00	OUT0/Jxx_Ch4_Out00
	01	OUT1/Jxx_Ch4_Out01
	：	：
	14	OUT14/Jxx_Ch4_Out14
	15	OUT15/Jxx_Ch4_Out15

（單位：mm）

18P端子台型

CJ1W-OC201/ OC211/ OA201/ OD201 / OD202/ OD203/ OD204/ OD211/ OD213 / OD212型

32點型（輸出模組）

富士通接頭型（40 PIN×1）
CJ1W- OD231型（富士通接頭輸出：DC12～24V 0.5A 32點）

2055_dm_2
MIL 接頭型（40 PIN×1）
CJ1W- OD232型（MIL 接頭輸出：DC24V 0.5A 32點附負載短路保護功能）
OD233型（MIL 接頭輸出：DC12～24V 0.5A 32點）
OD234型（MIL 接頭輸出：DC24V 0.5A 32點）

64點型（輸出模組）

富士通接頭型（40 PIN×2）
CJ1W- OD261型（富士通接頭輸出：DC12～24V 0.3A 64點）

2055_dm_4
MIL 接頭型（40 PIN×2）
CJ1W- OD262型（MIL 接頭輸出：DC12～24V 0.3A 64點）
OD263型（MIL 接頭輸出：DC12～24V 0.3A 64點）

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
CJ1W-OC/OA/OD 規格說明書	- [5672KB]	2022年10月4日 20221004	CJ1W-OC/OA/OD 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
CJ1W-OC/OA/OD Data Sheet	- [3170KB]	Nov 01, 2022 20221101	CJ1W-OC/OA/OD Data Sheet
XW2R Series Catalog	G077-E1-06 [19612KB]	Sep 21, 2022 20220921	XW2R Series Catalog
XW2Z-R Data Sheet	G126-E1-02 [2435KB]	Apr 03, 2017 20170403	XW2Z-R Data Sheet
G70V/G7TC/G70A/G70D Table of I/O Relay Terminal and connectable device combinations	J217-E1-03 [1149KB]	Nov 14, 2022 20221114	G70V/G7TC/G70A/G70D Table of I/O Relay Terminal and connectable device combinations
Table of PLC I/O Unit Connection Correspondance	G154-E1-01 [1466KB]	Oct 11, 2022 20221011	Table of PLC I/O Unit Connection Correspondance

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

CJ1W-OC / OA / OD

備有高速輸出類型。對應多種應用程式。ON應答時間 15μs、OFF應答時間 80μs。

備有3種類型：繼電器接點輸出、Triac輸出、電晶體輸出。

電晶體輸出有Sink型和Source型可供選擇。

另也備有負載短路保護功能的模組。＊1

可分別使用兩種介面接頭：富士通接頭和MIL接頭。＊2

提供各種不同類型的端子台轉換模組。亦於對外部輸出裝置進行接線。

關於國外規格

輸出模組

附屬品

適合的接頭

適合的連接端子台轉換模組一覽表

連接線的種類

適合的I/O終端繼電器一覽表

I/O終端繼電器用附接頭纜線

繼電器獨立接點輸出模組8點 CJ1W-OC201型

繼電器接點模組16點 CJ1W-OC211型

Triac輸出模組8點 CJ1W-OA201型

電晶體輸出模組8點 CJ1W-OD201型

電晶體輸出模組8點 CJ1W-OD203型

電晶體輸出模組16點 CJ1W-OD211型

電晶體輸出模組16點 CJ1W-OD213型

電晶體輸出模組32點 CJ1W-OD231型

電晶體輸出模組32點 CJ1W-OD233型

電晶體輸出模組32點 CJ1W-OD234型

電晶體輸出模組64點 CJ1W-OD261型

電晶體輸出模組64點 CJ1W-OD263型

電晶體輸出模組8點 CJ1W-OD202型

電晶體輸出模組8點 CJ1W-OD204型

電晶體輸出模組16點 CJ1W-OD212型

電晶體輸出模組32點 CJ1W-OD232型

電晶體輸出模組64點 CJ1W-OD262型

輸出模組的位元分配

8點輸出模組

16點輸出模組

32點輸出模組

64點輸出模組

18P端子台型

32點型（輸出模組）

64點型（輸出模組）

中文

English

Global Edition

其他產品

CJ1W-ID / IA

CJ1W-B7A

CJ1W-INT01
