*1. 同共通端為同極性。
*2. 對象為32點和64點輸入型。
CJ1W-ID / IA
備有高速輸入類型。對應多種應用程式。 ON應答時間 15μs、OFF應答時間 90μs
備有DC24V、AC100V、AC200V類型。可連接各種數位輸出設備。
DC24V型可對應NPN、PNP輸出的設備。不選擇極性。*1
為了降低外部噪音干擾,模組內的數位資料可於0~32ms之間切換。
可分別使用兩種介面接頭:富士通接頭和MIL接頭。*2
提供各種不同類型的端子台轉換模組。亦於對外部裝置進行接線。
關於國外規格
・詳細符號如下:U:UL、U1:UL(Class I Div 2已取得危險場所認證之產品)、C:CSA、UC:cULus、UC1:cULus (Class I Div 2已取得危險場所認證之產品)、CU:cUL、N:NK、L:Lloyd's Register、CE:EC指令。
・有關使用條件,請向本公司洽詢。
輸入模組
模組 種類 |
產品 名稱 |
規格 | 消耗電流(A) | 型號 |
國外 規格 |
|||||
---|---|---|---|---|---|---|---|---|---|---|
I/O 點數 |
輸入電壓 電流 |
共通數 |
外部 連接 |
占用 點數 |
5V 系列 |
24V 系列 |
||||
CJ1 I/O |
DC 輸入 |
輸入8點 | DC12~24V 10mA |
獨立 接點 |
裝卸式 端子台 |
1CH | 0.08 | ― | CJ1W-ID201 | UC1、N、L、 CE |
輸入 16點 |
DC24V 7mA | 16點 1共通 |
裝卸式 端子台 |
1CH | 0.08 | ― | CJ1W-ID211 | |||
輸入1 6點 |
DC24V 7mA | 16點 1共通 |
裝卸式 端子台 |
1CH | 0.13 | ― | CJ1W-ID212 | |||
輸入 32點 |
DC24V 4.1mA | 16點 1共通 |
富士通 接頭 |
2CH | 0.09 | ― | CJ1W-ID231 | |||
輸入 32點 |
DC24V 4.1mA | 16點 1共通 |
MIL 接頭 |
2CH | 0.09 | ― | CJ1W-ID232 | |||
輸入 32點 |
DC24V 4.1mA | 16點 1共通 |
MIL 接頭 |
2CH | 0.2 | ― | CJ1W-ID233 | |||
輸入 64點 |
DC24V 4.1mA | 16點 1共通 |
富士通 接頭 |
4CH | 0.09 | ― | CJ1W-ID261 | |||
輸入 64點 |
DC24V 4.1mA | 16點 1共通 |
MIL 接頭 |
4CH | 0.09 | ― | CJ1W-ID262 | |||
AC 輸入 |
輸入8點 | AC200~240V 10mA (200V 50Hz) |
8點 1共通 |
裝卸式 端子台 |
1CH | 0.08 | ― | CJ1W-IA201 | ||
輸入 16點 |
AC100~ 120V |
16點 1共通 |
裝卸式 端子台 |
1CH | 0.09 | ― | CJ1W-IA111 |
附屬品
接頭型不隨附接頭。
請使用以下適合的接頭、連接端子台轉換模組、或I/O終端繼電器。
配線方式請參閱「外部介面」。
適合的接頭
富士通製造的接頭型(輸入32點、輸出32點、輸入64點、輸出64點、輸入32點/輸出32點、輸入16點/輸出16點)用適合的接頭
品名 |
連接 方法 |
零組件名稱 | 對象模組 | 型號 | 國外 規格 |
---|---|---|---|---|---|
適合的 接頭 |
焊接型 |
FCN-361J040-AU 接頭 接頭蓋 |
富士通接頭型: 需要2個 |
C500-CE404 | ― |
壓著型 |
FCN-363J040 外罩 接頭 接頭蓋 |
C500-CE405 | |||
壓著型 | FCN-367J040-AU/F | C500-CE403 | |||
適合的 接頭 |
焊接型 |
FCN-361J024-AU 接頭 接頭蓋 |
富士通接頭型: 需要2個 |
C500-CE241 | |
壓著型 |
FCN-363J024 插座 接頭 接頭蓋 |
C500-CE242 | |||
壓著型 | FCN-367J024-AU/F | C500-CE243 |
MIL接頭型(輸入32點、輸出32點、輸入64點、輸出64點、輸入32點/輸出32點、輸入16點/輸出16點)用適合的接頭
品名 |
連接 方法 |
零組件名稱 | 對象模組 | 型號 |
國外 規格 |
---|---|---|---|---|---|
適合的 接頭 |
壓接型 |
FRC5- AO40- |
MIL接頭型模組 需要2個 |
XG4M-4030-T | ― |
壓著型 | ― | XG5N-401 * | |||
適合的 接頭 |
壓接型 |
FRC5- AO20- |
MIL接頭型模組 需要2個 |
XG4M-2030-T | ― |
壓著型 | ― | XG5N-201 * |
*壓著接頭為選購。
適合的連接端子台轉換模組一覽表
型 | 系列 | 極數 | 端子台極數 | 接線方式 | 端子 | 共通 端子 |
I/O模組 | 型號* | 國外 規格 |
---|---|---|---|---|---|---|---|---|---|
PLC 連接型 |
XW2K | 40 | 36 | 端子插入型 |
夾持式 | 無 | CJ1W-ID231 CJ1W-ID261 |
XW2K-40G-O32A | --- |
CJ1W-ID232 CJ1W-ID233 CJ1W-ID262 |
XW2K-40G-O32C | ||||||||
40 | 102 | 端子插入型 |
夾持式 | 有 | CJ1W-ID231 CJ1W-ID261 |
XW2K-40G-O32A-IN | |||
CJ1W-ID232 CJ1W-ID233 CJ1W-ID262 |
XW2K-40G-O32C-IN | ||||||||
XW2R | 40 | 34 | 十字螺絲型 |
M3 | 無 | CJ1W-ID231 CJ1W-ID261 |
XW2R-J34GD-C1 | ||
CJ1W-ID232 CJ1W-ID233 CJ1W-ID262 |
XW2R-J34GD-C2 | ||||||||
40 | 34 | 一字螺絲型 |
M3 (歐規) | 無 | CJ1W-ID231 CJ1W-ID261 |
XW2R-E34GD-C1 | |||
CJ1W-ID232 CJ1W-ID233 CJ1W-ID262 |
XW2R-E34GD-C2 |
*僅刊載代表型號。關於表格未列出的型號、詳細規格,請參閱XW2R型系列型錄。
連接線的種類
外觀 | 接頭 | 型號 | 纜線長度 [m] |
---|---|---|---|
XW2Z-□□□B |
富士通 Component(股)製 40極 - MIL接頭 40極 | XW2Z-050B | 0.5 |
XW2Z-100B | 1 | ||
XW2Z-150B | 1.5 | ||
XW2Z-200B | 2 | ||
XW2Z-300B | 3 | ||
XW2Z-500B | 5 | ||
XW2Z-□□□K |
MIL接頭 40極 - MIL接頭 40極 | XW2Z-C50K | 0.5 |
XW2Z-100K | 1 | ||
XW2Z-150K | 1.5 | ||
XW2Z-200K | 2 | ||
XW2Z-300K | 3 | ||
XW2Z-500K | 5 |
適合的I/O終端繼電器一覽表
型 | 系列 | 規格 | 尺寸(水平安裝時) | 安裝 | 型號 | 海外規格 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
區別 | 極性 | 點數 | 開閉部額定通電電流 | 額定 電壓 |
寬 (mm) |
長 (mm) |
高 (mm) |
鋁軌 | 螺絲 | |||||
Push-In Plus 端子台 |
G70V | 輸入用 | DC輸入 | NPN | 16點 (1a×16) |
50mA | DC24V | 143 | 90 | 56 | O | O | G70V-SID16P *3 | UC、CE(TÜV認證) |
PNP | G70V-SID16P-1 *3 | |||||||||||||
NPN | G70V-SID16P-C16 *4 | |||||||||||||
PNP | G70V-SID16P-1-C16 *4 | |||||||||||||
輸出用 | 繼電器 輸出 |
NPN | 16點 (1c×16) |
6A/點、 10A/ 共通 |
G70V-SOC16P *3 | |||||||||
PNP | G70V-SOC16P-1 *3 | |||||||||||||
NPN | G70V-SOC16P-C4 *5 | |||||||||||||
PNP | G70V-SOC16P-1-C4 *5 | |||||||||||||
標準 | G7TC | 輸入用 | AC輸入 | NPN | 16點(1a×16) | 1A | AC100/ (110) V |
182 | 85 | 68 | O | - | G7TC-IA16 AC100/110 | U、C |
AC200/ (220) V |
G7TC-IA16 AC200/220 | |||||||||||||
DC輸入 | DC12V | G7TC-ID16 DC12 | ||||||||||||
DC24V | G7TC-ID16 DC24 | |||||||||||||
DC100/ 110V |
G7TC-ID16 DC100/110 | |||||||||||||
輸出用 | 繼電器 輸出 |
NPN | 8點 (1a×8) |
5A | DC12V | 102 | G7TC-OC08 DC12 | |||||||
DC24V | G7TC-OC08 DC24 | |||||||||||||
16點 (1a×16) |
DC12V | 182 | G7TC-OC16 DC12 | |||||||||||
DC24V | G7TC-OC16 DC24 | |||||||||||||
PNP | 16點 (1a×16) |
DC12V | G7TC-OC16-1 DC12 | |||||||||||
DC24V | G7TC-OC16-1 DC24 | |||||||||||||
高容量 插座 |
G70A *1 (僅插座) |
輸出用 | 繼電器 輸出 |
NPN | 16點 (搭載 G2R型 繼電器 時可 1c×16) |
10A (端子 台容許 電流) |
DC24V | 234 | 75 | 64 | O | - | G70A-ZOC16-3 | U、C、 CE、 (VDE 認證) |
PNP | G70A-ZOC16-4 | |||||||||||||
省空間 | 直立型 G70D-V |
輸出用 | 繼電器 輸出 |
NPN | 16點 (1a×16) |
5A或 3A *2 |
DC24V | 135 | 46 | 81 | O | O | G70D-VSOC16 | U、C、 CE (VDE 認證) |
MOS FET 繼電器 輸出 |
0.3A | G70D-VFOM16 | ||||||||||||
扁平型 G70D |
繼電器 輸出 |
NPN | 8點 (1a×8) |
5A | 68 | 93 | 44 | O | O | G70D-SOC08 | ― | |||
16點 (1a×16) |
3A | 156 | 51 | 39 | G70D-SOC16 | |||||||||
PNP | 16點 (1a×16) |
3A | G70D-SOC16-1 | |||||||||||
MOS FET 繼電器 輸出 |
NPN | 16點 (1a×16) |
0.3A | G70D-FOM16 | ||||||||||
PNP | G70D-FOM16-1 | |||||||||||||
高容量、 省空間 |
G70R | 輸出用 | 繼電器 輸出 |
NPN | 8點 (1a×8) |
10A | DC24V | 136 | 93 | 55 | O | O | G70R-SOC08 | ― |
*2.ON點數為8點以下:5A,ON點數為9點以上:3A
*3. 端子台端的內部共通處理:無內部連接
*4. 端子台端的內部共通處理:16點內部連接
*5. 端子台端的內部共通處理:每4點內部連接端子台最下層
*6. 此產品已結束接單。
註1. I/O模組和I/O繼電器端子台、連接線的組合請參閱「3. 使用I/O繼電器端子台」。
2. 關於各系列詳細規格,請參閱各相關資料表。
3. 線圈額定電壓為AC時為3額定規格。AC110V、220V時無法使用50Hz。
I/O終端繼電器用附接頭纜線
種類 | 產品名稱 | I/O區分 | 外觀 | 纜線長度 L(mm) | 型號 | |
---|---|---|---|---|---|---|
富士通接頭(24極) | 附接頭纜線(1對1) XW2Z-R[]C |
16點輸入用、 16點輸出用 |
1000 | XW2Z-R100C | ||
1500 | XW2Z-R150C | |||||
2000 | XW2Z-R200C | |||||
3000 | XW2Z-R300C | |||||
5000 | XW2Z-R500C | |||||
富士通接頭(40極) | 附接頭纜線(1對2) XW2Z-RI[]C-[]、 XW2Z-RO[]C-[] |
32點輸入用 | (A) 1,000 | (B) 750 | XW2Z-RI100C-75 | |
(A) 1,500 | (B) 1,250 | XW2Z-RI150C-125 | ||||
(A) 2,000 | (B) 1,750 | XW2Z-RI200C-175 | ||||
(A) 3,000 | (B) 2,750 | XW2Z-RI300C-275 | ||||
(A) 5,000 | (B) 4,750 | XW2Z-RI500C-475 | ||||
32點輸出用 | (A) 1,000 | (B) 750 | XW2Z-RO100C-75 | |||
(A) 1,500 | (B) 1,250 | XW2Z-RO150C-125 | ||||
(A) 2,000 | (B) 1,750 | XW2Z-RO200C-175 | ||||
(A) 3,000 | (B) 2,750 | XW2Z-RO300C-275 | ||||
(A) 5,000 | (B) 4,750 | XW2Z-RO500C-475 | ||||
MIL接頭(20極) | 附接頭纜線(1對1) XW2Z-RO[]C、 XW2Z-RI[]C |
16點輸入用、 16點輸出用 |
250 | XW2Z-RO25C | ||
500 | XW2Z-RO50C | |||||
250 | XW2Z-RI25C | |||||
500 | XW2Z-RI50C | |||||
MIL接頭(40極) | 附接頭纜線(1對2) XW2Z-RO[]-[]-D1、 XW2Z-RI[]-[]-D1 |
32點輸入用、 32點輸出用 |
(A) 500 | (B) 250 | XW2Z-RO50-25-D1 | |
(A) 750 | (B) 500 | XW2Z-RO75-50-D1 | ||||
(A) 1,000 | (B) 750 | XW2Z-RO100-75-D1 | ||||
(A) 1,500 | (B) 1,250 | XW2Z-RO150-125-D1 | ||||
(A) 2,000 | (B) 1,750 | XW2Z-RO200-175-D1 | ||||
(A) 3,000 | (B) 2,750 | XW2Z-RO300-275-D1 | ||||
(A) 5,000 | (B) 4,750 | XW2Z-RO500-475-D1 | ||||
(A) 500 | (B) 250 | XW2Z-RI50-25-D1 | ||||
(A) 750 | (B) 500 | XW2Z-RI75-50-D1 | ||||
(A) 1,000 | (B) 750 | XW2Z-RI100-75-D1 | ||||
(A) 1,500 | (B) 1,250 | XW2Z-RI150-125-D1 | ||||
(A) 2,000 | (B) 1,750 | XW2Z-RI200-175-D1 | ||||
(A) 3,000 | (B) 2,750 | XW2Z-RI300-275-D1 | ||||
(A) 5,000 | (B) 4,750 | XW2Z-RI500-475-D1 |
DC12~24V 輸入模組8點 CJ1W-ID201型
名稱 | DC輸入模組(端子台、8點) |
---|---|
型號 | CJ1W-ID201 |
額定輸入電壓 | DC12~24V |
容許輸入電壓範圍 | DC10.2~26.4V |
輸入阻抗 | 2.4 kΩ |
輸入電流 | 10mA TYP.(DC24V) |
ON電壓/ON電流 | DC8.8V以上/3mA以上 |
OFF電壓/OFF電流 | DC3V以下/1mA以下 |
ON應答時間 | 8.0ms以下(可藉由設定切換0~32ms)*1 |
OFF應答時間 | 8.0ms以下(可藉由設定切換0~32ms)*1 |
迴路數 | 8點獨立接點 |
同時ON點數 | 100%同時ON |
絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) |
耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 |
內部消耗電流 | DC5V:80mA以下 |
重量 | 110g以下 |

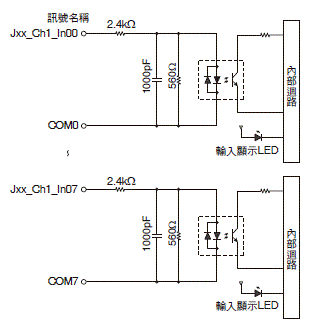

迴路構成 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |

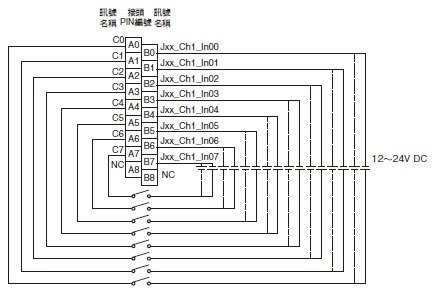

外部連接圖、 端子與設備變數的 對照圖 *2 |
・輸入電源的極性無特別規定+或-極。 ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
*1. 設為0ms時,由於內部元件延遲,ON應答時間為20μs以下,OFF應答時間為400μs以下。
*2. 外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0~A8、B0~B8記載於本資料表中。無記於模組上。

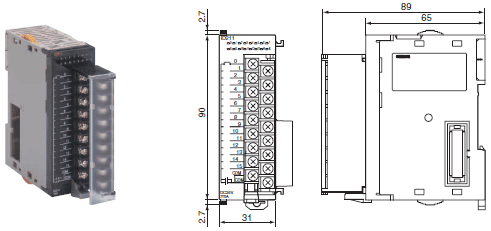

DC24V 輸入模組16點 CJ1W-ID211型
名稱 | DC輸入模組(端子台、16點) | |
---|---|---|
型號 | CJ1W-ID211 | |
額定輸入電壓 | DC24V | |
容許輸入電壓範圍 | DC20.4~26.4V | |
輸入阻抗 | 3.3kΩ | |
輸入電流 | 7mA TYP.(DC24V) | |
ON電壓/ON電流 | DC14.4V以上/3mA以上 | |
OFF電壓/OFF電流 | DC5V以下/1mA以下 | |
ON應答時間 | 8.0ms以下(可藉由設定切換0~32ms)*1 | |
OFF應答時間 | 8.0ms以下(可藉由設定切換0~32ms)*1 | |
迴路數 | 16點(16點/共通1迴路) | |
同時ON點數 | 100%同時ON (DC24V時)詳細請參閱下圖 | |
絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | |
耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | |
內部消耗電流 | DC5V:80mA以下 | |
重量 | 110g以下 | |
迴路構成 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
|

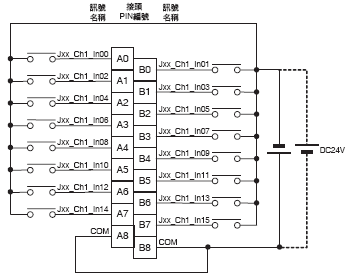

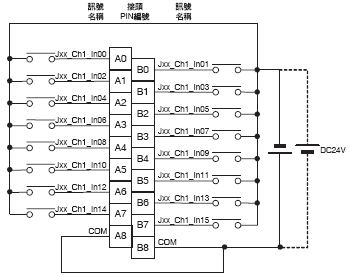

外部連接圖、 端子與設備變數的 對照圖 *2 |
・輸入電源的極性無特別規定+或-極。 ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
*2. 外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0~A8、B0~B8記載於本資料表中。無記於模組上。
DC24V 輸入模組16點 CJ1W-ID212型
名稱 | DC輸入模組(端子台、16點) | |
---|---|---|
型號 | CJ1W-ID212 | |
額定輸入電壓 | DC24V | |
容許輸入電壓範圍 | DC20.4~26.4V | |
輸入阻抗 | 3.3kΩ | |
輸入電流 | 7mA TYP.(DC24V) | |
ON電壓/ON電流 | DC14.4V以上/3mA以上 | |
OFF電壓/OFF電流 | DC5V以下/1mA以下 | |
ON應答時間 | 8.0ms以下(可藉由設定切換0~32ms)*1 | |
OFF應答時間 | 8.0ms以下(可藉由設定切換0~32ms)*1 | |
迴路數 | 16點(16點/共通1迴路) | |
同時ON點數 | 100%同時ON (DC24V時)詳細請參閱下圖 | |
絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | |
耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | |
內部消耗電流 | 130mA以下 | |
重量 | 110g以下 | |
迴路構成 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
|
外部連接圖、 端子與設備變數的 對照圖 *2 |
・輸入電源的極性無特別規定+或-極。 ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
*2. 外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0~A8、B0~B8記載於本資料表中。無記於模組上。
DC24V 輸入模組32點 CJ1W-ID231型
名稱 | DC輸入模組(富士通接頭、32點) | |
---|---|---|
型號 | CJ1W-ID231 | |
額定輸入電壓 | DC24V | |
容許輸入電壓範圍 | DC20.4~26.4V | |
輸入阻抗 | 5.6kΩ | |
輸入電流 | 4.1mA TYP.(DC24V) | |
ON電壓/ON電流 | DC19.0V以上/3mA以上 | |
OFF電壓/OFF電流 | DC5V以下/1mA以下 | |
ON應答時間 | 8.0ms以下(可藉由設定切換0~32ms)* | |
OFF應答時間 | 8.0ms以下(可藉由設定切換0~32ms)* | |
迴路數 | 32點(16點/共通2迴路) | |
同時ON點數 | 75% (12點/共通)同時ON (DC24V時) 詳細請參閱下圖 | |
絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | |
耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | |
內部消耗電流 | DC5V:90mA以下 | |
重量 | 70g以下 | |
附屬品 | 無 | |
迴路構成 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
|

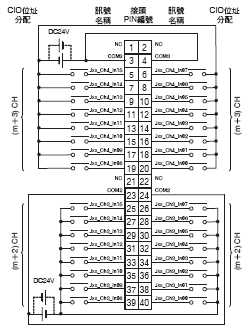

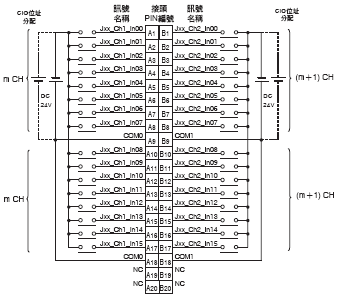

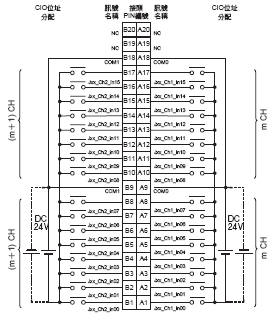

外部連接圖、 端子與設備變數的對照圖 |
・輸入電源的極性無特別規定+或-極。 ・A9和A18 (COM0)的兩個端子務必相互接線。 另外,請配置相同極性。 ・B9和B18 (COM1)的兩個端子務必相互接線。 請配置相同極性。 ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用感測器的最小負載電流為3mA以上者。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
*設為0ms時,由於內部元件延遲,ON應答時間為20μs以下,OFF應答時間為400μs以下。
DC24V 輸入模組32點 CJ1W-ID232型
名稱 | DC輸入模組(MIL接頭、32點) | |
---|---|---|
型號 | CJ1W-ID232 | |
額定輸入電壓 | DC24V | |
容許輸入電壓範圍 | DC20.4~26.4V | |
輸入阻抗 | 5.6kΩ | |
輸入電流 | 4.1mA TYP.(DC24V) | |
ON電壓/ON電流 | DC19.0V以上/3mA以上 | |
OFF電壓/OFF電流 | DC5V以下/1mA以下 | |
ON應答時間 | 8.0ms以下(可藉由設定切換0~32ms)* | |
OFF應答時間 | 8.0ms以下(可藉由設定切換0~32ms)* | |
迴路數 | 32點(16點/共通2迴路) | |
同時ON點數 | 75% (12點/共通)同時ON (DC24V時) 詳細請參閱下圖 | |
絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | |
耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | |
內部消耗電流 | DC5V:90mA以下 | |
重量 | 70g以下 | |
附屬品 | 無 | |
迴路構成 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
|

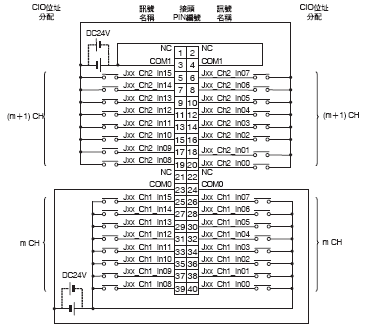

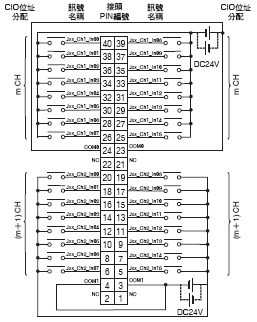

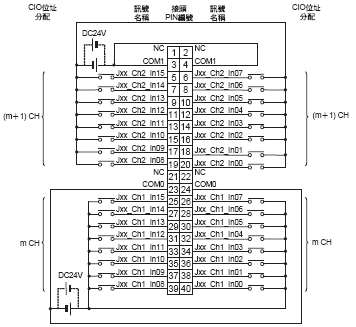

外部連接圖、 端子與設備變數的對照圖 |
・輸入電源的極性無特別規定+或-極。 ・23和24 (COM0)的兩個端子務必相互接線。 另外,請配置相同極性。 ・3和4 (COM1)的兩個端子務必相互接線。 另外,請配置相同極性。 ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用感測器的最小負載電流為3mA以上者。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
*設為0ms時,由於內部元件延遲,ON應答時間為20μs以下,OFF應答時間為400μs以下。
DC24V輸入模組32點 CJ1W-ID233型
名稱 | DC輸入模組(MIL接頭、32點) | |
---|---|---|
型號 | CJ1W-ID233 | |
額定輸入電壓 | DC24V | |
容許輸入電壓範圍 | DC20.4~26.4V | |
輸入阻抗 | 5.6kΩ | |
輸入電流 | 4.1mA TYP.(DC24V) | |
ON電壓/ON電流 | DC19.0V以上/3mA以上 | |
OFF電壓/OFF電流 | DC5V以下/1mA以下 | |
ON應答時間 | 8.0ms以下(可藉由設定切換0~32ms)* | |
OFF應答時間 | 8.0ms以下(可藉由設定切換0~32ms)* | |
迴路數 | 32點(16點/共通2迴路) | |
同時ON點數 | 75% (12點/共通)同時ON (DC24V時) 詳細請參閱下圖 | |
絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | |
耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | |
內部消耗電流 | 200mA以下 | |
重量 | 70g以下 | |
附屬品 | 無 | |
迴路構成 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
|
外部連接圖、 端子與設備變數的對照圖 |
・輸入電源的極性無特別規定+或-極。 ・23和24(COM0)的兩個端子務必相互接線。另外,請配置相同極性。 ・3和4(COM1)的兩個端子務必相互接線。另外,請配置相同極性。 ・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用最小負載電流為3mA的感測器。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
*設為0ms時,由於內部元件延遲,ON應答時間為15μs以下。OFF應答時間為90μs以下。
DC24V 輸入模組64點 CJ1W-ID261型
名稱 | DC輸入模組(富士通接頭、64點) | |
---|---|---|
型號 | CJ1W-ID261 | |
額定輸入電壓 | DC24V | |
容許輸入電壓範圍 | DC20.4~26.4V | |
輸入阻抗 | 5.6kΩ | |
輸入電流 | 4.1mA TYP.(DC24V) | |
ON電壓/ON電流 | DC19.0V以上/3mA以上 | |
OFF電壓/OFF電流 | DC5V以下/1mA以下 | |
ON應答時間 | 8.0ms以下(可藉由設定切換0~32ms)* | |
OFF應答時間 | 8.0ms以下(可藉由設定切換0~32ms)* | |
迴路數 | 64點(16點/共通4迴路) | |
同時ON點數 | 50% (16點/共通)同時ON (DC24V) 詳細請參閱下圖 | |
絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | |
耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | |
內部消耗電流 | DC5V:90mA以下 | |
重量 | 110g以下 | |
附屬品 | 無 | |
迴路構成 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
|
外部連接圖、 端子與設備變數的對照圖 |
・輸入電源的極性無特別規定+或-極。 ・CN1的A9和A18 (COM0)的兩個端子務必相互接線。 另外,請配置相同極性。 ・CN1的B9和B18 (COM1)的兩個端子務必相互接線。 ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
・輸入電源的極性無特別規定+或-極。 ・CN2的A9和A18 (COM2)的兩個端子務必相互接線。 另外,請配置相同極性。 ・CN2的B9和B18 (COM3)的兩個端子務必相互接線。 另外,請配置相同極性。 ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用感測器的最小負載電流為3mA以上者。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
*設為0ms時,由於內部元件延遲,ON應答時間為120μs以下,OFF應答時間為400μs以下。
DC24V 輸入模組64點 CJ1W-ID262型
名稱 | DC輸入模組(MIL接頭、64點) | |
---|---|---|
型號 | CJ1W-ID262 | |
額定輸入電壓 | DC24V | |
容許輸入電壓範圍 | DC20.4~26.4V | |
輸入阻抗 | 5.6kΩ | |
輸入電流 | 4.1mA TYP.(DC24V) | |
ON電壓/ON電流 | DC19.0V以上/3mA以上 | |
OFF電壓/OFF電流 | DC5V以下/1mA以下 | |
ON應答時間 | 8.0ms以下(可藉由設定切換0~32ms)* | |
OFF應答時間 | 8.0ms以下(可藉由設定切換0~32ms)* | |
迴路數 | 64點(16點/共通4迴路) | |
同時ON點數 | 50% (8點/共通)同時ON (DC24V) 詳細請參閱下圖 | |
絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | |
耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | |
內部消耗電流 | DC5V:90mA以下 | |
重量 | 110g以下 | |
附屬品 | 無 | |
迴路構成 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
|

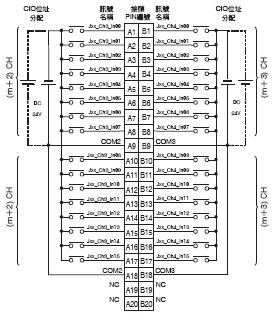

外部連接圖、 端子與設備變數的對照圖 |
・輸入電源的極性無特別規定+或-極。 ・CN1的23和24 (COM0)的兩個端子務必相互接線。 另外,請配置相同極性。 ・CN1的3和4 (COM1)的兩個端子務必相互接線。 另外,請配置相同極性。 ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
・輸入電源的極性無特別規定+或-極。 ・CN2的23和24 (COM2)的兩個端子務必相互接線。 另外,請配置相同極性。 ・CN2的3和4 (COM3)的兩個端子務必相互接線。 另外,請配置相同極性。 ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用感測器的最小負載電流為3mA以上者。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
*設為0ms時,由於內部元件延遲,ON應答時間為120μs以下,OFF應答時間為400μs以下。
AC200V 輸入模組8點 CJ1W-IA201型
名稱 | AC輸入模組(端子台、8點) |
---|---|
型號 | CJ1W-IA201 |
額定輸入電壓 | AC200~240V 50/60Hz |
容許輸入電壓範圍 | AC170~264V |
輸入阻抗 | 21kΩ (50Hz) 18kΩ (60Hz) |
輸入電流 | 9mA TYP. (AC200V 50Hz) 11mA TYP. (AC200V 60Hz) |
ON電壓/ON電流 | AC120V以上/4mA以上 |
OFF電壓/OFF電流 | AC40V以下/2mA以下 |
ON應答時間 | 18ms以下(設定為初始設定時(8ms)*1 |
OFF應答時間 | 48ms以下(設定為初始設定時(8ms)*1 |
迴路數 | 8點(8點/共通1迴路) |
同時ON點數 | 100% (8點/共通)同時ON |
絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 500 VDC) |
耐電壓 | 全外部端子和GR端子間AC2000V 1分鐘 漏電流10mA以下 |
內部消耗電流 | DC5V:80mA以下 |
重量 | 130g以下 |
附屬品 | 無 |
迴路構成 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
外部連接圖、 端子與設備變數的對照圖 *2 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
*1. 可藉由設定切換0ms/0.5ms/1ms/2ms/4ms/8ms/16ms/32ms。設為0ms時,由於內部元件延遲,ON應答時間為10ms以下,OFF應答時間為40ms以下。
*2. 外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0~A8、B0~B8記載於本資料表中。無記於模組上。
AC100V 輸入模組16點 CJ1W-IA111型
名稱 | AC輸入模組(端子台、16點) |
---|---|
型號 | CJ1W-IA111 |
額定輸入電壓 | AC100~120V 50/60Hz *2 |
容許輸入電壓範圍 | AC85~132V |
輸入阻抗 | 14.5kΩ (50Hz) 12kΩ (60Hz) |
輸入電流 | 7mA TYP. (AC100V 50Hz) 8mA TYP. (AC100V 60Hz) |
ON電壓/ON電流 | AC70V以上/4mA以上 |
OFF電壓/OFF電流 | AC20V以下/2mA以下 |
ON應答時間 | 18ms以下(設定為初始設定時(8ms)*1 |
OFF應答時間 | 48ms以下(設定為初始設定時(8ms)*1 |
迴路數 | 16點(16點/共通1迴路) |
同時ON點數 | 100% (16點/共通)同時ON |
絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) |
耐電壓 | 全外部端子和GR端子間AC2000V 1分鐘 漏電流10mA以下 |
內部消耗電流 | DC5V:90mA以下 |
重量 | 130g以下 |
附屬品 | 無 |
迴路構成 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |

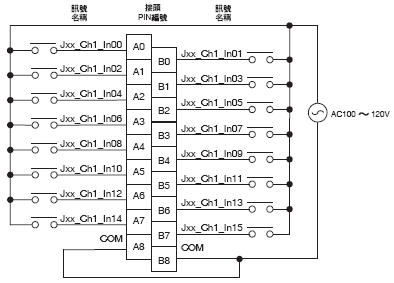

外部連接圖、 端子與設備變數的對照圖 *3 |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
*2. 連接2線式感測器時,輸入電壓請使用AC90V以上。
*3. 外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0~A8、B0~B8記載於本資料表中。無記於模組上。
輸入模組的位元分配
8點輸入模組
CIO位址分配 | 訊號名稱 (CJ/NJ) |
|
---|---|---|
CH | 位元 | |
mCH (輸入) |
00 | IN0/Jxx_Ch1_In00 |
01 | IN1/Jxx_Ch1_In01 | |
: | : | |
06 | IN6/Jxx_Ch1_In06 | |
07 | IN7/Jxx_Ch1_In07 | |
08 | - | |
09 | - | |
: | : | |
14 | - | |
15 | - |
16點輸入模組
CIO位址分配 | 訊號名稱 (CJ/NJ) |
|
---|---|---|
CH | 位元 | |
mCH (輸入) |
00 | IN0/Jxx_Ch1_In00 |
01 | IN1/Jxx_Ch1_In01 | |
: | : | |
14 | IN14/Jxx_Ch1_In14 | |
15 | IN15/Jxx_Ch1_In15 |
32點輸入模組
CIO位址分配 | 訊號名稱 (CJ/NJ) |
|
---|---|---|
CH | 位元 | |
mCH (輸入) |
00 | IN0/Jxx_Ch1_In00 |
01 | IN1/Jxx_Ch1_In01 | |
: | : | |
14 | IN14/Jxx_Ch1_In14 | |
15 | IN15/Jxx_Ch1_In15 | |
(m+1) CH (輸入) |
00 | IN0/Jxx_Ch2_In00 |
01 | IN1/Jxx_Ch2_In01 | |
: | : | |
14 | IN14/Jxx_Ch2_In14 | |
15 | IN15/Jxx_Ch2_In15 |
64點輸入模組
CIO位址分配 | 訊號名稱 (CJ/NJ) |
|
---|---|---|
CH | 位元 | |
mCH (輸入) |
00 | IN0/Jxx_Ch1_In00 |
01 | IN1/Jxx_Ch1_In01 | |
: | : | |
14 | IN14/Jxx_Ch1_In14 | |
15 | IN15/Jxx_Ch1_In15 | |
(m+1) CH (輸入) |
00 | IN0/Jxx_Ch2_In00 |
01 | IN1/Jxx_Ch2_In01 | |
: | : | |
14 | IN14/Jxx_Ch2_In14 | |
15 | IN15/Jxx_Ch2_In15 | |
(m+2) CH (輸入) |
00 | IN0/Jxx_Ch3_In00 |
01 | IN1/Jxx_Ch3_In01 | |
: | : | |
14 | IN14/Jxx_Ch3_In14 | |
15 | IN15/Jxx_Ch3_In15 | |
(m+3) CH (輸入) |
00 | IN0/Jxx_Ch4_In00 |
01 | IN1/Jxx_Ch4_In01 | |
: | : | |
14 | IN14/Jxx_Ch4_In14 | |
15 | IN15/Jxx_Ch4_In15 |
(單位:mm)
18P端子台型
CJ1W-ID201型
CJ1W-ID211型
CJ1W-ID212型
CJ1W-IA201型
CJ1W-IA111型

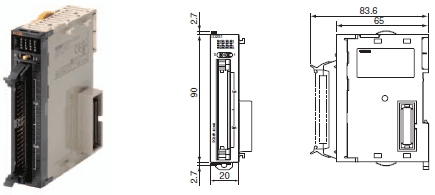

32點型(輸入模組)

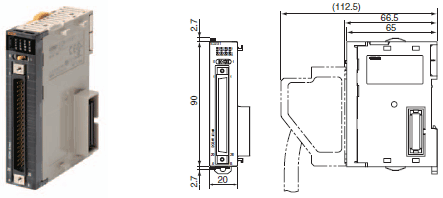

富士通接頭型(40 PIN×1)
CJ1W-ID231型(富士通接頭 輸入:DC24V 32點)
MIL接頭型(40 PIN×1)
CJ1W-ID232型(MIL接頭 輸入:DC24V 32點)
CJ1W-ID233型(MIL接頭 輸入:DC24V 32點)
64點型(輸入模組)

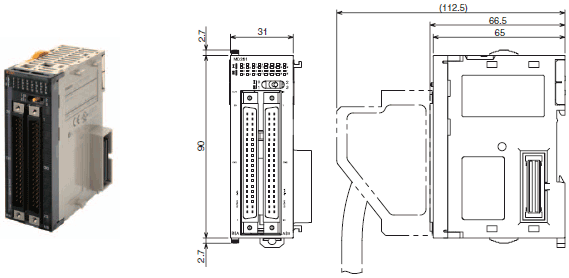

富士通接頭型(40 PIN×2)
CJ1W-ID261型(富士通接頭 輸入:DC24V 64點)

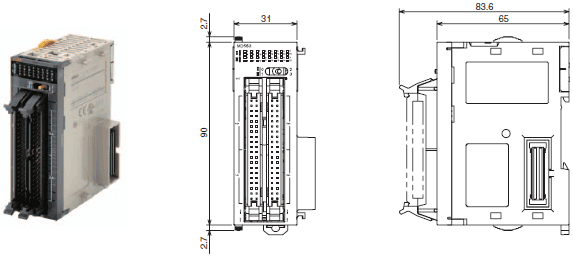

MIL接頭型(40 PIN×2)
CJ1W-ID262型(MIL接頭 輸入:DC24V 64點)
中文
型錄名稱 | 型錄編號 [容量] |
更新日期 | |
---|---|---|---|
CJ1W-ID/IA 規格說明書 | - [4991KB] |
2022年9月13日
20220913
|
CJ1W-ID/IA 規格說明書 |
English
Global Edition
Catalog Name | Catalog Number [size] |
Last Update | |
---|---|---|---|
CJ1W-ID/IA Data Sheet | - [2516KB] |
Jul 01, 2022
20220701
|
CJ1W-ID/IA Data Sheet |
XW2R Series Catalog | G077-E1-06 [19612KB] |
Sep 21, 2022
20220921
|
XW2R Series Catalog |
XW2Z-R Data Sheet | G126-E1-02 [2435KB] |
Apr 03, 2017
20170403
|
XW2Z-R Data Sheet |
G70V/G7TC/G70A/G70D Table of I/O Relay Terminal and connectable device combinations | J217-E1-03 [1149KB] |
Nov 14, 2022
20221114
|
G70V/G7TC/G70A/G70D Table of I/O Relay Terminal and connectable device combinations |
Table of PLC I/O Unit Connection Correspondance | G154-E1-01 [1466KB] |
Oct 11, 2022
20221011
|
Table of PLC I/O Unit Connection Correspondance |
誠睿台南所 TEL:06-2493086
誠睿台中所 TEL:04-23380790
誠睿新竹所 TEL:03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL:06-2493086
誠睿台中所 TEL:04-23380790
誠睿新竹所 TEL:03-6685558
客服信箱 service@hitifa.com.tw
