NJ-PA / PD
產品特色
為NJ系列提供穩定電力的重量級電源裝置。
即使系統架構龐大，只要使用輸出功率30W的AC輸入型(AC100 ~ 240V)/DC輸入型(DC24V)，即可穩定供電。
透過運轉時之輸出接點，即可掌握CPU稼動狀態。 (適用所有機型)
關於適用規格
電源模組
| 產品名稱 | 電源電壓 | 輸出電流 | 輸出能力 | 選購品 | 型號 | 國外規格 | |||
|---|---|---|---|---|---|---|---|---|---|
| DC5V 輸出能力 |
DC24V 輸出能力 |
耗電量 總和 |
DC24V 服務用電源 |
運轉中 輸出 |
更換時間 告知功能 |
||||
| AC電源 模組 |
AC100～ 240V |
6A | 1A | 30W | 無 | 有 | 無 | NJ-PA3001 | UC1、 N、L、 CE |
| DC電源 模組 |
DC24V | NJ-PD3001 | |||||||
註. CJ系列用電源模組無法作為NJ系統的CPU裝置或增設裝置的電源來使用。
附屬品
NJ系列電源模組未附任何附件。
一般規格
| 項目 | 規格 | |
|---|---|---|
| 電源模組型號 | NJ-PA3001 | NJ-PD3001 |
| 電源電壓 | AC100V～240V(大範圍) 50/60Hz | DC24V |
| 容許電源電壓/ 頻率變動範圍 |
AC85～264V 47～63Hz | DC19.2～28.8V |
| 消耗電力 | 120VA以下 | 60W以下 |
| 突波電流*1 | AC100V輸入時 20A以下(常溫且冷開機的條件下) 8ms以下 AC200V輸入時 40A以下(常溫且冷開機的條件下) 8ms以下 |
DC24V輸入時 30A以下(冷開機的條件下) 20ms以下 |
| 電源輸出能力*2 | DC5V 6.0A(包含使用CPU機架時對CPU模組之供應) DC5V 6.0A (使用增設裝置時) DC24V 1.0A 總和小於30W |
|
| 電源輸出端子 | 無 | |
| 運轉中輸出*3 | 接點構成：1a 開關容量： AC250V 2A (電阻負載) AC120V 0.5A (電感負載) DC24V 2A (電阻負載) |
|
| 更換時間告知功能 | 無 | |
| 絕緣阻抗*4 | 所有AC外部端子和GR端子之間 20MΩ min. (at 500 VDC) |
所有DC外部端子和GR端子之間 20MΩ min. (at 500 VDC) |
| 耐電壓*4、*5 | 所有AC外部端子和GR端子之間 AC2300V 50/60Hz 1分鐘的電流外漏在10mA以下 |
所有DC外部端子和GR端子之間 AC1000V 50/60Hz 1分鐘的電流外漏在10mA以下 |
| 抗干擾性 | 符合IEC61000-4-4 2kV (電源線) |
|
| 耐震動 | 符合JIS C60068-2-6 5 ~ 8.4Hz 振幅3.5mm、8.4 ~ 150Hz 加速度9.8m/s2 X、Y、Z各方向100分鐘(掃描時間10分鐘x掃描次數10次 = 總計100分鐘) |
|
| 耐衝擊 | 符合JIS C60068-2-27 147m/s2 X、Y、Z每個方向3次(繼電器輸出模組為100m/s2) |
|
| 使用環境溫度 | 0～55℃ | |
| 使用環境濕度 | 10 ~ 90%RH (不可結露) | |
| 使用周圍環境 | 不應有腐蝕性氣體 | |
| 保存環境溫度 | -20～75℃ | |
| 接地 | D種接地(第3類接地) | |
| 架構 | 安裝在面板 | |
| 外觀 高度 × 厚度 × 寬度 | 90mm×90mm×70mm | |
| 重量 | 470g以下 | 490g以下 |
| NJ系列CPU模組外觀尺寸 (mm) | 174.7 ~ 484.7 (W) × 90 (H) × 90 (D)(纜線除外) W = 70 (電源模組)+90 (CPU模組)+20 × n+31 × m+14.7 (端蓋) (32點基本I/O模組或I/O控制模組：n台、其他模組：m台) |
|
| 安全規格 | cULus、符合EC指令、NK、LR、RCM、KC | |
＊1. 上表所示為使用AC電源：且在常溫、冷開機條件下之數值，DC電源：為冷開機條件下之數值。
本產品AC電源突波電流限制電路採用溫度感測器(低溫狀態下具有抑制電流特性)元件。
當環境溫度較高或電源OFF時間較短等熱開機條件下，由於溫度感測器元件並未十分冷卻，有可能會出現突波電流值超過上述數值的情形(最高可達上述數值的2倍)。
本產品DC電源上所配置的突波電流限制電路係採用電容器充電型延遲電路。在電源OFF時間較短，如熱開機等條件下，由於電容器並未被放電，因此有可能發生突波電流值大於上述數值的情形
(最高可達上述數值的2倍)此外，電源啟動後1秒內有可能持續發生4A左右的突波電流。
選擇外部電路的保險絲、斷路器及外部DC電源裝置時，必須考量熔斷、檢測特性或是上表所示之內容，設計時需預留足夠的緩衝空間。
＊2. 若在超出電源輸出容量範圍的條件下長時間使用，或是發生輸出短路等情況，恐將造成電源模組內部零件品質劣化，或是產品損壞等情形。
＊3. 本欄所示內容僅必須在已連接CPU裝置的條件下始成立。
＊4. LG端子已通過GR端子短路測試，請安心使用。
＊5. 進行耐電壓測試時，若使用開關施加全電壓或將電源斷電，這時候所產生的衝擊電壓，恐將造成模組的損壞。
施加電壓時，請慢慢地調整測試裝置的旋鈕。
（單位：mm）

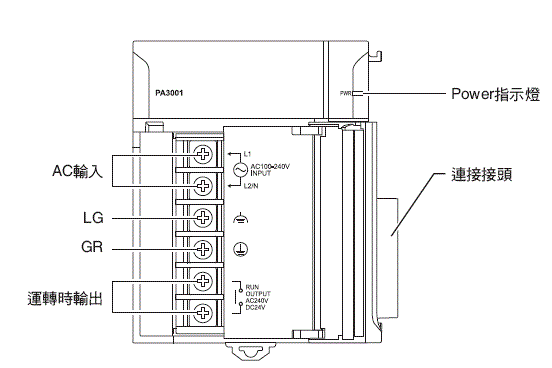

NJ-PA3001型

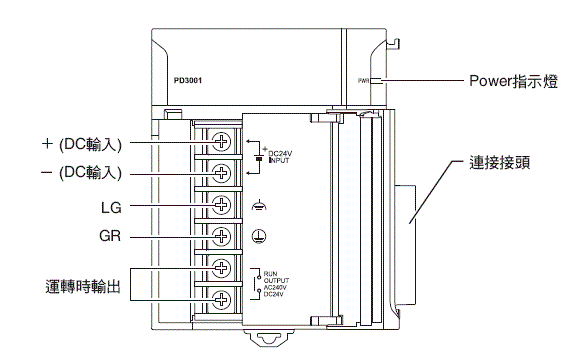

NJ-PD3001型
