NJ501-5300

NJ501-5300

產品特色
加工設備更加進化提供最佳解決方案的NC整合控制器
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

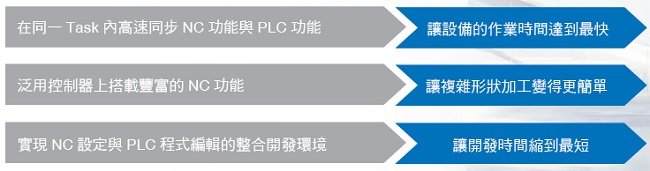

NC整合控制器提供的3個價值

NJ501-5300 特長 1

[讓設備的作業時間達到最快] 在同一Task內高速同步NC功能與PLC功能

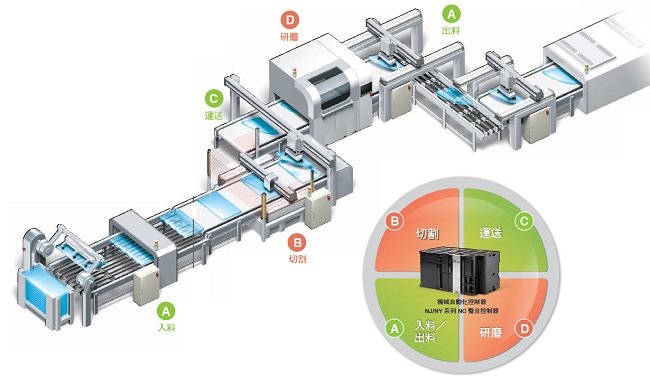

對於將包含加工等多個製程以單一裝置實現的複合加工設備，有效控制加工及其週邊設備將是提升設備性能與生產性的關鍵。其生產性提升的關鍵。透過NC整合控制器將NC功能與PLC功能以1個控制器處理，可讓各製程間高速同步，大幅縮短設備的作業時間。

NJ501-5300 特長 2

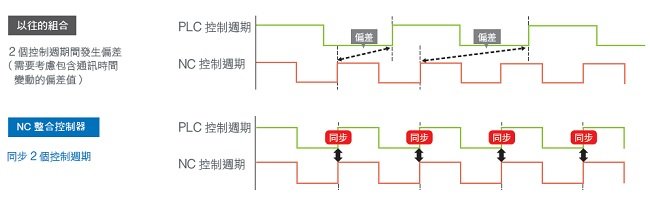

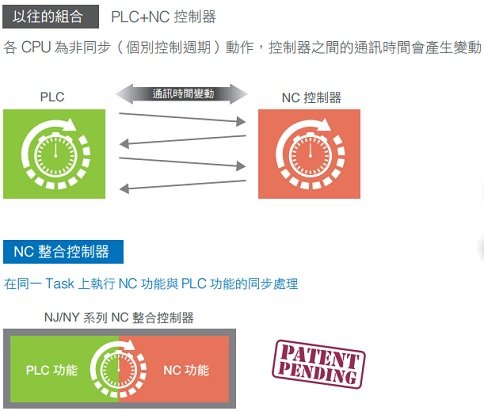

與以往同步性的差異

NJ501-5300 特長 3

實現依照客戶期待之時序圖的控制週期

由於PLC及NC程式在同一個Task上執行，可完全依照客戶設計的時間點，讓多個製程同步。

NJ501-5300 特長 4

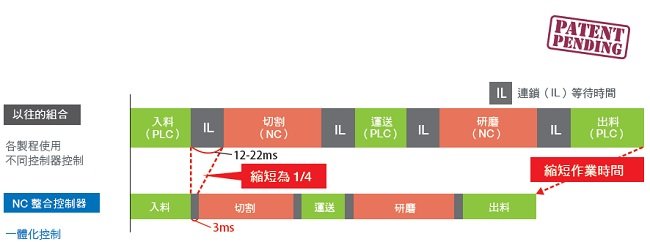

透過讓加工及週邊控制高速同步，減少連鎖等待時間

NC（加工）與 PLC（週邊控制）間的連鎖等待時間，比較使用不同控制器時，減少至 1/4＊。有助於縮短會發生許多連鎖複合加工設備之作業時間。
＊使用 NY 系列時。依據本公司的量測條件。

NJ501-5300 特長 5

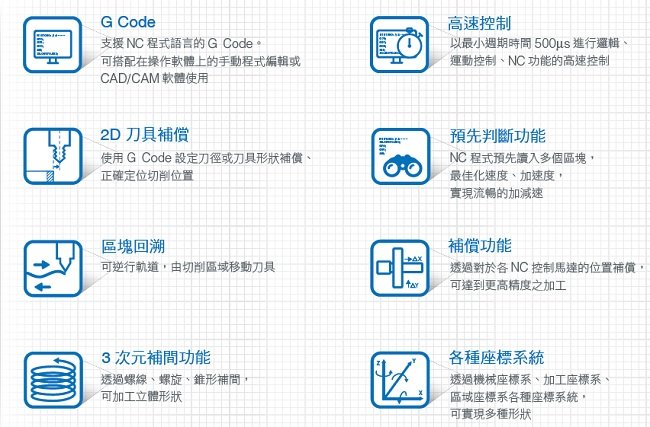

[讓複雜形狀加工變得更簡單] 泛用控制器上搭載豐富的NC功能

支援G code，減輕客戶設計複雜形狀的加工程式及程式編輯作業負擔。

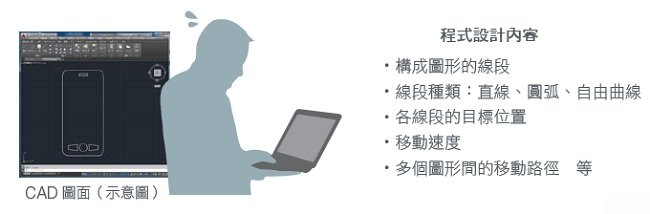

以往的通用控制器

需針對每個加工圖形，以CAD資料為基礎，設計加工程式及使用PLC指令語言進行程式編輯及除錯

NJ501-5300 特長 7

NC整合控制器

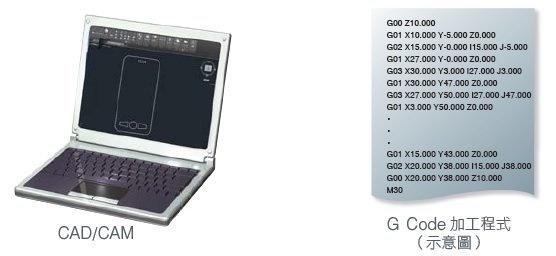

可輕鬆讀取CAD/CAM設計程式所產生的G Code加工程式，以實現複雜形狀加工

NJ501-5300 特長 8
NJ501-5300 特長 9

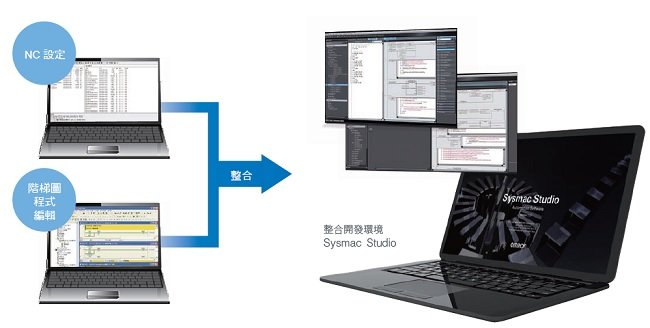

[讓開發時間縮到最短] 實現NC設定與PLC程式編輯的整合開發環境

整合開發環境 Sysmac Studio是一套具備機器結構設定、程式編輯、監控功能之外，還支援3D運動控制模擬的軟體（IDE）。採用適用IEC規格、PLCopen®的運動控制功能區塊（FB）的程式編輯環境，可縮短設備的程式編輯時間。除了PLC功能用FB、泛用運動控制用FB之外，也搭載NC控制用FB。可輕鬆設計加工控制及週邊控制的同步程式。

NJ501-5300 特長 10

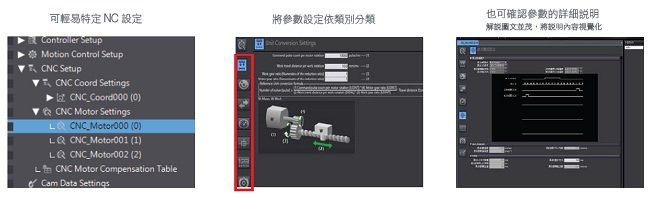

可直覺操作使用者介面，縮短設定時間

NJ501-5300 特長 11

關於適合規格

各型號的最新適合規格，請至本公司網頁 （https://www.omron.com.tw），或請洽本公司業務負責人。

CPU模組

產品名稱 規格 型號
輸出輸入點數/ 型號國外規格
組成單位裝設台數
(最多增設裝置數量)		 程式容量 變數記憶體容量 運動軸數量 資料庫連接功能 SECS/GEM通訊功能 機械手臂控制台數 歐姆龍製 機械手臂 控制台數 數值 控制 功能 資料庫連接功能

NC整合 控制器

3679_lu_1

 2,560點/40台
(最多可增設3機櫃)		 20MB 2MB：
斷電保持
4MB：
非斷電保持		 16 ＊1 無 無 ― ― 有 ＊3 NJ501-5300

＊1. 為運動控制功能模組的運動軸數及運動控制功能模組的CNC馬達數量合計的最大數量。

＊2. 1台CPU模組隨附1個CNC Operator License （SYSMAC-RTNC0001L型）。

CPU模組附屬品

CPU模組之附屬品包含下列項目。

產品名稱 型號
電池 CJ1W-BAT01
端蓋 CJ1W-TER01 （需連接到CPU機架的右端）
端板 PFP-M （2個）
記憶卡 （快閃記憶體） NJ501-[][]20, NJ501-1340, NJ501-R[][][]: HMC-SD492
NJ101-[][]20: HMC-SD292

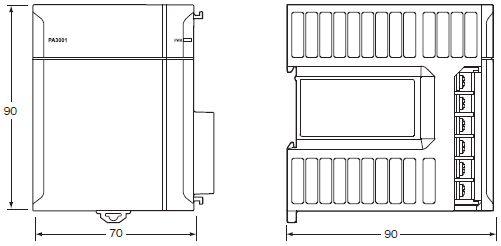

電源模組

各機櫃都需要1台電源模組。

產品名稱 電源電壓 輸出電流 輸出能力 選購品 型號
DC5V 型號 輸出能力 DC24V 輸出能力 合計 消耗電力 DC24V 供電用電源 運轉中 輸出 更換時期 通知功能
AC電源模組 AC100 ~ 240V 6.0A 1.0A 30W 無 有 無 NJ-PA3001
DC電源模組 DC24V NJ-PD3001

注. CJ系列用電源模組無法作為NJ系統的CPU裝置或增設裝置的電源來使用。

增設裝置

S選擇I/O控制模組、I/O介面模組、增設用連接纜線、CJ系列的電源模組。

CJ系列I/O控制模組 （增設時，連接至CPU裝置）

產品名稱 規格 消耗電流 （A） 型號
5V系列 24V系列
CJ系列 I/O控制模組
csm001067136_lu_13_1		 連接NJ系列增設裝置時，NJ系列CPU機架上需要1台I/O控制模組 連接纜線 ：增設用連接纜線 CS1W-CN□□3型 連接單元： I/O介面模組 CJ1W-II101型 請連接至面向CPU模組的右邊。 0.02 ― CJ1W-IC101

注. 若未連接至CPU模組右邊，可能導致錯誤動作。

CJ系列I/O介面模組 （連接至增設機架）

產品名稱 規格 消耗電流 （A） 型號
5V系列 24V系列
CJ系列 I/O介面模組
csm001067136_lu_14_1		 NJ系列增設裝置上需要1台I/O介面模組 連接纜線 ：增設用連接纜線 CS1W-CN□□3型 請連接至面向電源模組的右邊 0.13 ― CJ1W-II101

注. 若未連接至電源模組右邊，可能導致錯誤動作。

增設纜線

產品名稱 規格 型號
I/O連接纜線
csm001067136_lu_15_1		 NJ系列CPU機架的I/O控制模組－ NJ系列增設機架的I/O介面模組間或NJ系列增設機架的I/O介面模組－ NJ系列增設機架的I/O介面模組間 纜線長度 ： 0.3m CS1W-CN313
纜線長度 ： 0.7m CS1W-CN713
纜線長度 ： 2m CS1W-CN223
纜線長度 ： 3m CS1W-CN323
纜線長度 ： 5m CS1W-CN523
纜線長度 ： 10m CS1W-CN133
纜線長度 ： 12m CS1W-CN133-B2

Sysmac Studio自動化軟體

您可於新購入時，同時購買DVD與授權。亦可單獨購買DVD和授權。授權版中不包括DVD光碟。

產品名稱 規格 型號
授權版本數量 媒體
Sysmac Studio 標準 版本 Ver.1.□□ Sysmac Studio是一套提供整合開發環境的軟體，可針對 NJ/NX系列 CPU模組及NY系列工業用電腦等機械自動化控 制器、EtherCAT從站及HMI等進行設定、程式設計、除錯與 維護。 動作環境如下： OS： Windows 7 （32bit版/64bit版） / Windows 8 （32bit版/64bit版） / Windows 8.1 （32bit版/64bit版） / Windows 10 （32bit版/64bit版）＊1 Sysmac Studio標準版的DVD光碟包裝中隨附EtherNet/IP、 DeviceNet、序列通訊、人機介面的繪圖工具 （CX-Designer）。 詳情請參閱本公司網站 （https://www.omron.com.tw）的商 品資訊。 無 （僅光碟） Sysmac Studio 32bit版 DVD SYSMAC-SE200D
無 （僅光碟） Sysmac Studio 64bit版 DVD SYSMAC-SE200D-64
1套授權版＊2 - SYSMAC-SE201L
Sysmac Studio 團隊開發 選購品＊3 Sysmac Studio團隊開發選購品是啟用專案版本管理功能所 需的許可證。 1套授權版＊2 - SYSMAC-TA401L

＊1. SYSMAC-SE200D-64在Windows 10 （64bit版）上運作。
＊2. Sysmac Studio亦備有多人使用者授權之產品 （3、10、30、50人使用者授權）。
＊3. 本型號只有使用者授權，請與Sysmac Studio標準版的媒體 （DVD）合併使用。 團隊開發選購品只支援Sysmac Studio Ver.1.20以上、CPU模組Ver.1.16以上使用。

軟體(Fuction block)功能區塊函式庫 Sysmac Library

請從下列網址下載，並安裝於Sysmac Studio後使用。 https://www.fa.omron.co.jp/sysmac_library

代表型號

產品名稱 規格 型號
減震控制函式庫 機械設備運作產生的震動進行抑制。 SYSMAC-XR006
機器動作監控函式庫 使用設備上電動缸,感測器,馬達等機器運作。 SYSMAC-XR008
尺寸測量函式庫 搭配應用光纖同軸變位感測器ZW-8000/7000/5000型、及智慧接觸感測器 E9NC-TA0型來測量尺寸的情況。 SYSMAC-XR014

操作軟體 CNC Operator （NJ系列 NC整合控制器 NJ501-5300型用）

第一次使用時，請購買DVD或從以下URL下載安裝程式。 https://www.fa.omron.co.jp/cnc-operator/ 另外，每一台CPU模組已事先隨附一組CNC Operator License （SYSMAC-RTNC0001L型）。需要添購時請多加利用。

產品名稱 規格 型號
授權版本數量 媒體
CNC
Operator

CNC Operator是與NJ/NY系列 NC整合控制器組合後， 使用於NC程式的編程、除錯、維修等CNC機械控制的電腦 用操作軟體。

PC使用軟體的環境如下： OS：Windows 7 （SP1以上、32bit版/64bit版） / Windows 8 （32bit版/64bit版） / Windows 8.1 （32bit版/64bit版） / Windows 10 （32bit版/64bit版）

 無 （僅安裝程式） 無 （網路下載） SYSMAC-RTNC0000
---
(Media
only)		 DVD SYSMAC-RTNC0000D
CNC
Operator
License		 軟體追加使用者時-授權碼。 執行CNC Operator時必須有授權碼與USB dongle。 1套授權版 --- SYSMAC-RTNC0001L
CNC
Operator
Software
Development
Kit

自訂CNC Operator時使用的軟體開發套件。

支援執行環境：.NET Framework （4.6.1）

開發環境：Visual Studio 2013/2015

開發語言：C#

 --- DVD SYSMAC-RTNC0101D

EtherCAT/EtherNet/IP通訊纜線建議使用產品

EtherCAT使用CAT 5以上的STP纜線或更高規格有鋁箔與銅線編織雙隔離的對絞網路線。 EtherNet/IP使用100BASE-TX/10BASE-T時，使用CAT 5以上的STP纜線 （隔離雙絞線）。

附接頭型纜線

產品名稱 廠商 纜線長度 （m） 型號
尺寸/線芯數 （對數）： AWG26 × 4P 纜線被覆材質： LSZH ＊2 雙側附接頭型纜線 （RJ45/RJ45） RJ45小型接頭型 ＊1 線色：黃色 ＊3
csm001067136_lu_7_1		 OMRON 0.3 XS6W-6LSZH8SS30CM-Y
0.5 XS6W-6LSZH8SS50CM-Y
1 XS6W-6LSZH8SS100CM-Y
2 XS6W-6LSZH8SS200CM-Y
3 XS6W-6LSZH8SS300CM-Y
5 XS6W-6LSZH8SS500CM-Y
尺寸/線芯數 （對數）： AWG22 × 2P 雙側附接頭型纜線 （RJ45/RJ45） RJ45堅韌型接頭 ＊1 線色：淺藍
csm001067136_lu_7_2		 OMRON 0.3 XS5W-T421-AMD-K
0.5 XS5W-T421-BMD-K
1 XS5W-T421-CMD-K
2 XS5W-T421-DMD-K
5 XS5W-T421-GMD-K
10 XS5W-T421-JMD-K
附插頭雙側接頭型纜線 （M12接頭/M12接頭） 強化隔離附接頭型纜線規格 ＊4 M12 Smartclick型接頭 線色：黑色
csm001067136_lu_7_3		 OMRON 0.5 XS5W-T421-BM2-SS
1 XS5W-T421-CM2-SS
2 XS5W-T421-DM2-SS
3 XS5W-T421-EM2-SS
5 XS5W-T421-GM2-SS
10 XS5W-T421-JM2-SS
附插頭雙側接頭型纜線 （M12接頭/RJ45） 強化隔離附接頭型纜線規格 ＊4 M12 Smartclick型接頭 RJ45堅韌型接頭 線色：黑色
csm001067136_lu_7_4		 OMRON 0.5 XS5W-T421-BMC-SS
1 XS5W-T421-CMC-SS
2 XS5W-T421-DMC-SS
3 XS5W-T421-EMC-SS
5 XS5W-T421-GMC-SS
10 XS5W-T421-JMC-SS

＊1. 小型的纜線長度有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m等不同長度。 堅韌型的纜線長度有0.3、0.5、1、2、3、5、10、15m等不同長度。 詳細內容請參考 「工業用乙太網路接頭型錄」（型錄編號：CDJC-006）。

＊2. 此為控制盤內部配線專用Low Smoke Zero Halogen纜線。LSZH型是一層遮蔽架構，確認通訊、雜訊特性滿足規格值。另備有小型PUR纜線，適合裝設為控制盤外 部纜線。

＊3. 備有綠色和藍色兩種顏色的纜線。

＊4. 詳細內容請洽詢本公司業務窗口。

纜線/接頭

產品名稱 廠商 型號
EtherCAT/ EtherNet/IP （1000BASE-T ＊ 2/100BASE-TX） 尺寸/線芯數 （對數）： AWG24 × 4P 纜線 Hitachi Cable, Ltd. NETSTAR-C5E SAB
0.5 × 4P CP *1
Kuramo Electric Co. KETH-SB *1
RJ45接頭 Panduit Corporation MPS588-C *1
EtherCAT/ EtherNet/IP （100BASE-TX/ 10BASE-T） 尺寸/線芯數 （對數）： AWG22 × 2P 纜線 Kuramo Electric Co. KETH-PSB-OMR *3
JMACS Japan Co., Ltd. PNET/B *3
RJ45組裝式接頭
csm001067136_lu_8_1		 歐姆龍股份有限公司 XS6G-T421-1 *3
EtherCAT (100BASE-TX) 尺寸、芯線數 （對數）： AWG22 × 2P 纜線 3M Japan CO., LTD. 79100-IE4P-F1-YE ＊3
RJ45組裝式接頭
 		 3M Japan CO., LTD. 3R104-1110-000AM ＊3

＊1. 使用纜線及RJ45接頭時，建議您採用本頁所述之搭配方式。

＊2. 只有NX701型可使用。

＊3. 使用纜線及RJ45組合接頭時，建議您採用本頁所述之搭配方式。

選購品、維修零組件

產品名稱 規格 型號
記憶卡 SD記憶卡，2GB HMC-SD292 *1
SDHC記憶卡，4GB HMC-SD492
SDHC記憶卡，16GB HMC-SD1A2 *2

＊1. NJ501-□□□□型的硬體修訂版 「A」且模組版本 Ver.1.15以上的CPU模組無法使用HMC-SD291型。其他的CPU模組則可使用。

＊2. HMC-SD1A1型可在NJ□01-□□00型 Ver.1.21以上使用。

產品名稱 規格 型號

電池組 csm001067136_lu_10_1

NJ/NX系列 CPU模組

NX701-□□□□型

NJ501-□□□□型

NJ301-□□□□型

NJ101-□□□□型

維修用電池

注1. CPU模組上有標準配備電池。

注2. 電池壽命：25℃ 下5年 （但會依使用環境溫度或通 電狀態不同而改變）。

注3. 更換時請使用製造後2年以內的電池。

 CJ1W-BAT01


端蓋

csm001067136_lu_10_2

 安裝在NJ系列的CPU機架及 增設裝置右端 CPU模組及 I/O介面模組上標準隨附1個 CJ1W-TER01

一般規格

項目 NJ501-[][][][]型
架構 控制盤內安裝型
接地方法 D種接地（第3類接地）

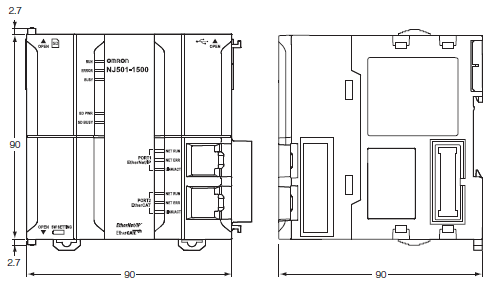

外觀 (高度×深度×寬度) 90mm （H） ×90mm （D） ×90mm （W）
重量 550g （包含端蓋）
消耗電流 DC5V 1.90A （包含記憶卡與端蓋）
使用環境 使用環境溫度 0 ~ 55°C
使用環境濕度 10～90%RH （不可結露）
使用周圍環境 不應有腐蝕性氣體
保存環境溫度 －20～75℃ （電池除外）
使用場所之海拔高度 2,000ｍ以下
污染度 污染度2以下：符合IEC 61010-2-201
抗干擾性 符合IEC61000-4-4規範 2kV （電源線）
過電壓類別
(Over-voltage Category)		 類別Ⅱ：符合IEC 61010-2-201
EMC抗干擾級別 B區
耐振動 符合IEC C60068-2-6規範
5 ~ 8.4Hz 振幅3.5mm、8.4 ~ 150Hz、加速度9.8m/s2
X、Y、Z每個方向各100分鐘(掃描時間10分鐘x掃描次數10次 = 總計100分鐘)
耐衝擊 符合IEC 60068-2-27規範
147m/s2 X、Y、Z各方向3回（繼電器輸出模組為100m/s2）
電池 使用壽命 5年 25℃
使用型號 CJ1W-BAT01型
適合規格 cULus、符合EU指令、NK＊1、LR＊1、RCM、KC＊2
＊1. NJ501-5300不符合
＊2. 適用於Ver.1.01之後的CPU模組。

性能規格

項目 NJ501-型
[]3[]0
處理時間 指令執行時間 LD指令 1.1ns (～1.7ns)＊1
算術指令(LREAL資料類型) 24ns～＊1
程式化 程式容量＊3 尺寸 20MB
數量 POU定義數 3000
POU範例數 使用Sysmac Studio Ver.1.05
以下時 : 6,000
使用Sysmac Studio Ver.1.06
以上時 : 9,000
變數記憶體容量 無保持屬性＊4 尺寸 4MB
變數的數字 180,000 ＊5
有保持屬性＊5 尺寸 2MB
變數的數字 10000
資料類型 資料類型的數量 2000
CJ模組用記憶體(可透過指定變數的AT指定加以指定) 字元組I/O (CIO) 6144字元組(0～6143)
工件繼電器(WR) 512字元組(W0～W511)
保持繼電器(HR) 1536字元組(H0～H1535)
數據、資料記憶體 （DM） 32768字元組(D0～D32767)
擴充資料記憶體(EM) 32768字元組×25 BANK＊8
（E0_0～E18_32767）
單位配置 可安裝的 模組數 單一裝置(CPU裝置或增設裝置)的最大CJ模組數量 10
系統整體的 最多CJ模組數量 40
系統整體的 最多NX模組數量 4,096 （EtherCAT從站終端上）
增設裝置的最大數量 3
輸出輸入點數 CJ模組最大輸出輸入點數 2560
電源(CPU裝置或增設裝置) 型號 NJ-P[]3001型
電源中斷確定時間 AC電源 30 ~ 45ms
DC電源 22 ~ 25ms
運動控制軸 控制軸數量 最大控制軸數 可建立的最大軸數。
16軸
運動控制 可建立的最多運動控制軸數。
運動控制軸是指可使用所有功能的軸。
16軸
使用實軸最大數 可當成使用實軸使用的最多軸數。
軸數除了以下的伺服軸之外也包含編碼器軸。
16軸
使用運動控制伺服軸 可使用所有功能的最多伺服軸數。
16軸
直線補間控制最大軸數量 單一軸組為4軸
圓弧補間控制軸數量 單一軸組為2軸
軸組最大數量 32軸組
運動控制周期 與EtherCAT通訊的處理資料通訊週期相同
凸輪 凸輪資料點數 單一電子凸輪表的最大點數 65,535點
全部電子凸輪表的最大點數 1,048,560點
電子凸輪表最大數量 640個
位置單位 脈衝、mm、μm、nm、degree、inch
置換 0.00、0.01 ~ 500.00%
周邊設備(USB)通訊埠 支援服務 Sysmac Studio連接
實體層 符合USB2.0 B接頭
傳送距離 最大5m
內建EtherNet/IP連接埠 埠數 1
實體層 10BASE-T/100BASE-TX
訊框(FRAME)長度 1514 max.
媒體存取方式 CSMA/CD
調變方式 基帶
拓樸 星狀
傳送速度 100M位元/s (100BASE-TX)
傳送媒介 雙絞線(附隔離層：STP)：類別5、5e 以上
傳送距離 （集線器與節點間距離）最大值 100m
最大串聯連接數 使用交換式集線器時則無限制
CIP服務：Tag資料連結(通訊週期) 最大連接數 32
封包間隔＊10 可依連線別分別設定
1～10,000ms （單位為1ms）＊11
模組允許通訊頻段 3,000 pps＊12＊13
(包含正常檢測信號)
最大Tag設定數量 32
Tag類型 網路變數
CIO/WR/HR/DM/EM
每1次連線(= 1個Tag設定)時的Tag數 8 (Tag設定中包含控制器狀態時則為7)
最大Tag數量 256
每1個節點最大的連結資料長度(所有Tag的總計量) 19,200byte
每1條連線的最大資料長度 600byte
可登錄之最大Tag設定(1次連線 = 1個Tag設定)

32

(1次連線 = 1個Tag設定)
1個Tag設定的最大資料量

600byte

(Tag設定中包含控制器狀態時則使用2byte)
多點傳送封包過濾器功能＊14 可
CIP 訊息服務： Explicit 訊息 Class3 (連線數) 32 (Client端+伺服)
UCMM(非連線型) 可同時通訊之最大Client端數 32
可同時通訊之最大伺服器數 32
TCP插座數 30*15
內建EtherCAT通訊埠 通訊規格 IEC61158 Type12
EtherCAT主站規格 支援Class B (支援Feature Pack Motion Control)
實體層 100BASE-TX
調變方式 基帶
傳送速度 100M 位元/s (100BASE-TX)
備援模式 Auto
拓樸 直線、菊鍊、分接、環型 ＊17
傳送媒介

類別5以上的雙絞線

(建議使用和鋁質膠帶編組的雙重遮蔽電線與直接線)
節點間距離之最大值 100m
最大子機數 192
可設定的節點地址範圍 1 ~ 192
程序資料的最大尺寸 IN：5,736byte
OUT：5,736byte ＊18
1個子機的最大量 IN：1,434byte
OUT：1,434byte
通訊週期 500/1,000/2,000/4,000μs ＊19
同步抖動 1μs以下
內建時鐘 環境溫度55℃： 每月誤差-3.5分～+0.5分
環境溫度25℃： 每月誤差-1.5分～+1.5分
環境溫度0℃： 每月誤差-3分～+1分

＊1. 由硬體修訂版 「A」或 「B」支援。

＊2. 由硬體修訂版 「A」支援。

＊3. 執行物件、變數表 （如變數名稱等）的容量。

＊4. 不包含CJ模組用記憶體的HR、DM、EM。

＊5. Ver.1.19之前的CPU模組為90,000。

＊6. Ver.1.18之前的CPU模組為22,500。

＊7. 不包含CJ模組用記憶體的CIO、WR。

＊8. 當NJ501-□□20型的排存功能為有效時，將在DB (資料庫)連接服務上使用E9_0～E18_32767。 當NJ101-□□20型的排存功能為有效時，將在DB (資料庫)連接服務上使用E1_0～E3_32767。

＊9. 模組版本 Ver.1.06以上的CPU模組與Sysmac Studio Ver.1.07以上組合時的軸數。其他組合的控制軸最大數量為8軸 （NJ301-1200型）、4 軸 （NJ301-1100型）。

＊10.與節點數無關，而是依據所設定之週期在迴路上更新資料。

＊11.Ver.1.02之前的CPU模組為10 ~ 10,000ms (單位為1ms)。

＊12.pps即為Packet Per Second之意，也就是每秒可處理之傳送、接收之封包數。

＊13. Ver.1.02之前的CPU模組為1,000 pps。

＊14. 由於EtherNet/IP埠已經安裝了IGMP Client端，因此只要使用支援IGMP Snooping (模擬)的交換式集線器，即可過濾掉多餘的多點傳送封包。

＊15. Ver.1.02之前的CPU模組為16。

＊16. 價值屬性數量為以下算式定義的數值。 價值屬性數量 = （基本型的變數數量）＋ （陣列指定的要點數量）＋ （構造體型中的數值數量）

＊17. 環型拓樸可在NJ□01-□□00型 設定模組版本Ver.1.40以上使用。 請在環型拓樸內使用支援環型拓樸的從站。若是歐姆龍製的從站，請參閱各從站的使用者手冊。

＊18.設定模組版本低於Ver.1.40時，需在4個訊框 （FRAME）以內。

＊19.NJ301 CPU模組Ver.1.02以下為1,000/2,000/4,000μs。利用NJ501-4□□0型進行機械手臂控制時，EtherCAT通訊週期需大於 1ms。

注. 利用NJ501-4□□0型進行機械手臂控制時，請使用G5系列/1S系列 AC伺服驅動器 內置EtherCAT通訊功能型，或是內置絕對型編碼器、附制動器型等機型。

性能規格 NJ系列 NC整合控制器（NJ501-5300型）

項目 NJ501-5300
數值控制 任務週期 主要週期型任務 500/1,000/2,000/4,000μs
CNC規劃服務 500μs ～ 16ms
CNC馬達數 CNC馬達最大數量 ＊1 16
CNC座標系統 CNC座標系統最大數量 4
CNC座標系統內CNC馬達最大構成數量
(不含主軸)		 8
CNC座標系統內主軸數 1
同時補間軸數 4
NC程式 程式緩衝容量＊2 16 MB
最大程式數量 主程式登錄上限 512
副程式登錄上限 512
NC程式變數 P變數(系統全局變數) 雙倍精度浮點小數點65536個 ＊3
Q變數(座標系統全局變數) 雙倍精度浮點小數點8192個 ＊3
L變數(局部變數) 雙倍精度浮點小數點256個
修正表 修正表最大數 32
所有修正表的最大容量 1 MB

＊1. CNC最大馬達數量是與MC控制功能模組的控制軸數量合計的最大數量。

＊2. 可同時加載到CPU模組上的程式容量與數量。 程式容量為CPU模組的最大值。1MB是供系統使用，此外，受到片段儲存的影響無法使用最大值。

＊3. 有一半的範圍供系統使用。

功能規格

項目 NJ501-[][][][]型
任務 功能 功能 指定執行條件與執行優先權的「Task」單位，用以執行I/O更新與用戶程式的功能
以固定週 期執行的 任務 主固定週期 Task最大數量 1
固定周期任務之最大數量 3
以固定週 期執行的 任務 事件任務之最大數量 32
執行條件 執行啟動事件任務指令時 變數的條件式一致時
以系統服 務運作的 任務 （NJ501- R□□□ 型） V＋Task最大數量 64
設定 系統服務監視設定 監控系統服務 （有別於CPU模組執行Task處理的相異執行處理）的執行間隔和使用者程式執行時 間整體的比率
可程式化功能 POU(Program Organization Unit) 程式 分配至Task的單位的POU
功能區塊 製作維持狀態的零組件時所使用的POU
功能 製作用於進行運算處理等輸出會針對輸入而一次決定的零組件時使用的POU
程式語言 種類 階梯圖＊2

結構化文字(ST)

V＋ （NJ501-R□□□型）
命名空間＊3 以名稱來劃分POU定義之團體的功能
變數 變數的外部參照功能 網路變數 允許來自人機介面、上位電腦或其他控制器等的存取動作的功能
資料類型 基本資料型態 BOOL型 BOOL
位元列型 BYTE、WORD、DWORD、LWORD
整數型 INT、SINT、DINT、LINT、UINT、USINT、UDINT、ULINT
實數型 REAL、LREAL
持續時間型 TIME
日期型 DATE
時刻型 TIME_OF_DAY
日期時刻型 DATE_AND_TIME
文字列型 STRING
衍生資料型態 構造體型、共用體類型、列舉型
構造體型 功能 與資料類型相異的多個數據、資料整合為單一個體處理之功能
成員最大數量 2048
巢狀結構最大階層數 8
成員的資料類型 基本資料型態、構造體型、共用體類型、列舉型、陣列變數
成員的偏移量指定 將構造體部品配置於任意記憶體位置的功能＊3
共用體類型 功能 能夠讓多個相異資料類型存取相同資料的功能
成員最大數量 4
成員的資料類型 BOOL、BYTE、WORD、DWORD、LWORD
列舉型 功能 使用將變數值稱為「列舉型」的貼標(文字列)來顯示的功能
資料類型的屬性 陣列指定 功能 統合相同資料類型的要點，以開頭的編號(附註說明)來指定的功能
最大次元數 3
最大要素數 65535
FB範例的 陣列指定 可
指定範圍 明確提示只能使用事先決定之範圍內的數值的功能
資料庫＊3 (使用者)資料庫
運動控制 控制模式 位置控制、速度控制、扭力控制
軸類別 伺服軸、虛擬伺服軸、編碼器軸、虛擬編碼器軸
管理可能位置 指令位置、實際位置值 [TxPDO]
單軸 單軸位置控制 絕對值定位 此功能可在指定絕對座標的目標位置後，進行定位
相對值位置控制 此功能可自現在命令位置指定移動距離，進行定位
中斷定寸定位 從外部輸入所產生的中斷輸入的位置指定移動距離，進行定位的功能
週期性同步絕對位置控制＊1 此功能能夠以位置控制模式，在每控制週期輸出指令位置
單軸速度控制 速度控制 此功能能夠以位置控制模式進行速度控制
週期性同步速度控制 以速度控制模式在各控制週期輸出速度指令的功能
單軸扭力控制 扭力控制 對馬達進行扭力控制的功能
單軸同步控制 凸輪動作啟動 此功能可使用指定的電子凸輪表，讓電子凸輪運動開始動作
凸輪動作結束 此功能可輸入參數，並結束指定軸的電子凸輪運動
齒輪動作啟動 此功能可設定主軸和從軸間的電子齒輪比，並進行齒輪運動
位置指定齒輪動作 此功能可用來設定與主軸和從軸間的電子齒輪比同步的位置，並進行齒輪運動
齒輪動作結束 此功能將會中止在執行過程中的齒輪運動以及位置指定齒輪動作
同步定位控制 此功能將與指定主軸同步以進行定位
主軸相對值相位補正 進行同步控制中的主軸相位補正之功能
加減演算位置控制 把加算或減法2軸指令位置的值作為指令位置而輸出之功能
單軸手動操作 可運轉 此功能可將伺服驅動器的狀態切換為Servo ON狀態，進行軸動作
JOG 此功能可依照指定目標速度，進行JOG
單軸控制輔助 軸錯誤重置 解除軸異常功能
原點復歸 此功能可啟動馬達，使用極限信號、原點近接信號、原點信號以決定機械原點
參數指定原點復歸＊1 指定參數讓馬達動作，並使用極限信號、原點近接信號、原點信號來決定機械原點的功能
高速回原點 把絕對座標的「0」作為目標位置，進行定位，並返回原點的功能
強制停止 此功能可讓軸減速停止
立即停止 此功能可讓軸立即停止
設定override值 此功能可變更軸的目標速度
現在位置變更 將軸的現在命令位置和反饋實際位置變更為任意值之功能
外部閂鎖有效 此功能可藉由產生觸發來記錄軸位置
外部閂鎖無效 此功能可使在執行過程中的卡榫無效
區域監控 此功能可判定軸的指令位置或反饋現在位置是否存在於指定範圍(區域)內
數位凸輪表功能有效＊4 配合軸的位置將數位輸出ON或OFF的功能
軸間偏差監視 此功能可監控指定的2軸的指令位置或實際位置值 [TxPDO]的差分是否未超出容許值
偏差計數器歸零 此功能可將現在命令位置和反饋實際位置間的偏差設定為零
扭力限制 此功能可進行伺服驅動器的扭力限制功能的有效/無效的切換和扭力限制值的設定，藉此限制輸出扭力
指令位置修正＊5 對動作中的軸進行位置修正之功能
啟動速度＊6 設定軸操作開始時的初始速度的功能
軸組 多軸協調控制 絕對值直線補間 此功能可指定絕對位置，進行直線補間運算
相對值直線補間 此功能可指定相對位置，進行直線補間運算
2軸圓弧補間 此功能可進行2軸的圓弧補間
軸組週期性同步絕對位置控制 在位置控制模式下對每個控制週期輸出指令位置的功能＊3
多軸協調控制輔助 軸組 錯誤重置 解除軸組及軸異常的功能
軸組功能有效 讓軸組的動作有效的功能
軸組功能無效 讓軸組的動作無效的功能
軸組強制停止 此功能可讓補間動作中的所有軸減速停止
軸組立即停止 此功能可讓補間動作中的所有軸立即停止
軸組設定override值 此功能可變更補間動作中之合成目標速度
軸組位置取得 取得軸組的現在命令位置和反饋實際位置的功能＊3
軸組構成軸寫入 暫時改寫軸組參數的[構成軸]的功能＊3
共通 凸輪 電子凸輪表 屬性更新 以輸入參數更新指定的電子凸輪表的終點索引之功能
儲存凸輪表 將輸入參數所指定的電子凸輪表儲存至CPU模組內的非揮發性記憶體的功能
建立電子凸輪表＊7 本功能可利用輸入參數從指定的凸輪屬性與凸輪節點數來建立電子凸輪表
參數 運動控制設定寫入 暫時重寫軸參數及軸組參數的一部分的功能
變更軸參數＊7 本功能可由使用者程式來參照/變更軸參數
輔助功能 計數模式 能選擇線性模式或迴轉模式
單位換算 可將各軸的顯示單位配合機械進行設定
加速/減速控制 自動加減速控制 本功能以Jerk來設定軸或軸組動作時的加速/減速曲線
改變加速和減速率 在進行加減速動作中亦能變更加減速率的功能
定位完成確認 本功能將檢查定位完成，設定定位範圍和定位檢查時間
停止方法選擇 本功能當立即停止輸入信號和極限輸入信號有效時，設定停止方法
再啟動運動控制指令 本功能將變更在執行過程中的運動控制指令的輸入變數後，再啟動，藉此在動作中變更目標值
運動控制指令的多重起動 緩衝模式 （Buffer Mode） 本功能在動作中，啟動另一運動控制指令時，指定執行開始時間點和動作間的速度之連接方法
軸組動作的連續動作 （過渡模式） 指定藉多重起動軸組動作而連續動作的功能
監視功能 軟體極限 監控軸動作範圍的功能
位置偏差 本功能監控軸的指令現在值與反饋現在值之間的位置偏差
速度/加減速率/扭力/補間速度/補間加減速率 本功能對每軸及每軸組設定警報值並進行監控
支援絕對型編碼器 本功能使用OMRON製伺服驅動器G5系列或1S系列的附絕對型編碼器馬達，不需在送電時進行原 點復歸
輸入信號的反相邏輯 ＊6 本功能讓立即停止輸入信號、正方向極限輸入信號、負方向極限輸入信號、原點近接輸入信號的 邏輯反轉
外部I/F信號 能使用伺服驅動器側的下列輸入訊號
原點信號、原點近接信號、正方向極限信號、負方向極限信號、立即停止信號、中斷輸入訊號
模組(輸出輸入)管理功能 EtherCAT從站 最大子機數 192
CJ系列模組 模組最大數量 40
通訊功能 周邊設備(USB)通訊埠 和電腦上的各種支援軟體進行通訊的功能
內建
EtherNet/IP埠
內部通訊埠		 通訊協定 TCP/IP、UDP/IP
CIP通訊服務 Tag資料連結 本功能利用非程式方式，與EtherNet/IP網路上的設備進行週期性資料交換
message 通訊 本功能可與EtherNet/IP網路上的設備進行任意的CIP指令的傳送或接收動作
TCP/IP功能 CIDR 不使用IP位址的類別 （類別A～類別C）來分配IP 位址的功能
TCP/IP應用 Socket服務 本功能透過UDP或TCP通訊協定，與乙太網路上任意節點進行任意資料的傳送或接收以插座通訊 用指令執行的功能
FTP伺服器 本功能將從乙太網路上的其他電腦對控制器CPU模組的SD記憶卡內部檔案進行讀取或寫入
FTP客戶端 ＊7 本功能可由CPU模組以FTP方式對乙太網路上的其它電腦或控制器等進行檔案傳送。可依照FTP Client端通訊命令來執行
時間自動校正 本功能於指定時間或CPU模組送電後指定的固定時間間隔時，自NTP伺服器取得時間資訊，並更 新CPU模組之內部時間資訊
SNMP代理 本功能可針對使用SNMP管理功能的網路管理軟體，提供其內建EtherNet/IP連接埠的內部狀態資 訊
OPC UA （NJ501- 1□00型） 伺服器功能 本功能將對來自OPC UA網路 上Client端的要求回覆
EtherCAT通訊埠 支援服務 處理資料通信 由CoE定義，在EtherCAT主站與從站之間將控制資訊作為固定週期的通訊週期，進行資料交換的 通訊方式
SDO通訊 由CoE定義，在EtherCAT主站與從站之間將控制資訊作為非固定週期的事件通訊，進行資料交換 的通訊方式
網路掃描 讀取連接的從站機器資訊，自動產生從站構成的功能
DC (Distributed Clock) 讓所有的EtherCAT裝置 （包含主機）共用相同的 「EtherCAT系統時間」，以進行時間同步的功 能
從站有效/無效設定 以從站為通訊對象，設定其有效或無效的功能
子局斷線/再加入 更換或維修從站時，讓該從站暫時離線/再加入EtherCAT網路的功能
Hot connect 此功能可自動開始進行與事先登錄在網路構成中的從站群 （Hot connect group）之間的處理資料 通訊
Fast connect 此功能可縮短支援本功能的從站連接至乙太網路所需的時間
支援應用通訊協定 CoE, EtherCAT上的CAN應用協定 本功能在EtherCAT上對從站傳送CAN應用訊息 （SDO）
通訊用指令 CIP通訊指令、插座通訊用指令、SDO訊息指令、 非程序導向通訊命令、協定巨集指令、FTP客戶端指令＊7、 Modbus RTU通訊協定指令 ＊8
運轉管理功能 運轉中輸出接點 於運轉模式下使電源模組的接點成為ON的功能
系統管理功能 事件記錄 功能 記錄事件發生的功能
最大件數 系統事件記錄 1024
存取事件記錄 1024
使用者定義事件記錄 1024
除錯功能 線上編輯 單一處 在線上Online變更程式、功能區塊、功能、全局變數的功能 可經由網路由多位作業員做個別的POU變更
強制刷新數值 以強制值將特定的接點更新的功能
最大點數 EtherCAT從站設備變數 64
CJ模組設備變數、AT(分配對象)指定的變數 64
MC試運轉 ＊9 在Sysmac Studio上確認馬達的動作與配線的功能
同步 On-Line連接時，統一Sysmac Studio專案檔案與CPU模組資料的功能
微分監控＊1 監控接點的升起或下緣觸發之功能
最大點數 ＊1 8
資料 微量 種類 觸發追蹤 （單一） 在觸發條件成立後，當達到所設定的取樣數時，便會停止追蹤之功能
連續追蹤 繼續執行資料追蹤，由Sysmac Studio常時收集追蹤所得的數據、資料之功能
最大同時啟動數 4＊10
記錄最大數 10000
取樣 最大點數 192變數
取樣時間 指定任務週期、指定時間、取樣指令執行時
觸發追蹤 設定觸發條件後，將事件發生前後的資料記錄下來之功能
觸發條件 ・BOOL型變數的啟動/關閉、
・BOOL型變數以外的定數值比較
比較方法：＝, ＞, ≧, ＜, ≦, ≠
Delay值 設定滿足觸發條件前/滿足後的取樣數比率之功能
模擬功能 於Sysmac Studio上模擬CPU模組之動作的功
高信賴功能 自我診斷 控制器異常 重要度 重大故障、部分停止異常、輕度異常、監視情報、一般情報
使用者定義異常 設計任意的異常並事先登錄，再透過執行指令來留下記錄之功能
重要度 8階段
安全功能 客戶資產保護/防止誤動作 CPU模組名稱功能與序列ID功能 透過Sysmac Studio On-Line連接時，確認專案中的CPU模組名稱與連接對象的CPU模組名稱是否一致的功能
保護功能 使用者程式 不需復原資訊的傳送功能 設定成無法從Sysmac Studio讀取CPU模組內部資料的功能
寫入CPU模組的保護功能 設定成無法從Sysmac Studio/SD記憶卡對CPU模組內部資料進行寫入的功能
專案檔案整體的保護功能 在Sysmac Studio中透過密碼來禁止開啟.smc檔案之功能
資料保護(密碼防護)功能 在Sysmac Studio中透過密碼來保護POU的功能＊3
操作權限的認證功能 為避免因操作失誤而對裝置或人員造成危害，依據操作權限於線上 Online限制操作功能之功能
群組數量 5 ＊11
使用者程式執行用ID認證功能 針對特定的硬體 （CPU模組），設定成必須在Sysmac Studio輸入使用者程式執行用ID後，方可執 行使用者程式的功能
SD記憶卡功能 儲存區的種類 SD記憶卡、SDHC記憶卡
應用 SD記憶卡自動傳送功能＊1 在控制器送電時，將儲存於SD記憶卡的autoload目錄中的資料下載至控制器內部的功能
SD記憶卡程式傳送功能＊9 依據來自系統定義變數的指示，將儲存於SD記憶卡的使用者程式傳送至控制器之功能
SD記憶卡操作指令 可從使用者程式上的指令存取SD記憶卡的功能
自Sysmac Studio操作檔案 除了控制器用檔案以外，用戶亦能透過SD記憶卡進行泛用文件檔的儲存/讀取動作
SD記憶卡壽命檢測功能 以系統定義變數或事件記錄來通知SD記憶卡使用壽命的功能
備份功能＊1 SD記憶卡備份功能 操作方法 CPU模組正面開關 透過操作CPU模組的前方開關進行備份、比較、修復之功能
透過系統定義變數指示 本功能將透過操作系統定義變數進行備份、比較及復原 ＊12
Sysmac Studio 記憶卡畫面 透過Sysmac Studio的SD記憶卡操作畫面進行備份或比較之功能
專用指令＊7 本功能可利用專用指令進行備份
保護功能 禁止備份至SD記憶卡 禁止備份至SD記憶卡之功能
Sysmac Studio 控制器備份功能 使用Sysmac Studio對裝置進行備份、修復或比較之功能

＊1. 僅Ver.1.03之後的CPU模組可使用

＊2. 可使用inline ST (在階梯圖中記載ST言語的階梯圖語法的階梯圖語法)

＊3. 僅Ver.1.01之後的CPU模組可使用

＊4. 僅Ver.1.06之後的CPU模組可使用

＊5. 僅Ver.1.10之後的CPU模組可使用

＊6. 僅Ver.1.05之後的CPU模組可使用

＊7. 僅Ver.1.08之後的CPU模組可使用

＊8. 僅Ver.1.11之後的CPU模組可使用

＊9. NJ101-9000型無法使用

＊10. NJ501-□□20型 CPU模組Ver.1.08以上為2。

＊11.使用Ver.1.00的NJ501 CPU模組時為2

＊12.復原僅Ver.1.14之後的CPU模組可使用

功能規格 NJ系列 NC整合控制器（NJ501-5300型）專用支援功能

NJ501-1□00型的功能和NJ501-5300型所支援的功能如下所示。

項目 NJ501-5300型
數值控制 CNC座標
系		 軸類別 定位軸、主軸
控制模式 定位軸 位置控制
主軸 速度控制
管理可能位置 絕對位置(指令)、絕對位置(反饋)、程式位置、殘餘移動量
執行NC程式 啟動 執行NC程式的功能
重置 中斷NC程式的功能
單一區塊執行 以區塊為單位執行NC程式的功能
回溯 回溯補間路徑的功能
進給暫停/解除進給暫停 暫停及重啟NC程式的功能
選擇性停止 透過選擇性訊號使NC程式停止的功能
選擇性區塊略過 透過選擇性訊號略過1個NC程式區塊的功能
空轉 使NC程式空轉的功能
機器鎖定 將NC程式執行中的各軸動作鎖定的功能
輔助功能鎖定 將M代碼的輸出鎖定的功能
置換 進給率、心軸速度的置換功能
G代碼 定位功能 定位 各CNC馬達依照馬達設定進行快轉的功能
直線補間 進行直線補間的功能
圓弧補間 進行圓弧補間及立體螺旋、平面螺旋、錐形補間的功能
略過功能 在外部輸入訊號進入之前進行快速進給的功能
參考點復歸 復歸至機械上特定位置的功能
固定循環 剛性攻牙 進行攻牙加工的功能
進給功能 準確停止 讓準確停止指示前後的定位動作暫時不會混合的功能
準確停止模式 讓前後的定位動作不會混合的模式
切削模式 將前後的定位動作混合的模式
停留 等待指定時間的功能
座標系選擇 機械座標系 以機械原點作為座標系原點的座標系
工件座標系 相對於機械座標系有工件偏移的座標系
本地座標系 相對於工件座標系有偏移的座標系
座標系統輔助 選擇絕對/相對 將操作量切換成絕對指定或相對指定的功能
選擇毫米/吋 選擇直交軸單位系統的公制或英制的功能
比例 將直交軸的目前座標放大或縮小的功能
鏡像 對指定的直交軸映射目前座標的功能
旋轉 以指定拉伸軸上的座標為中心使目前座標旋轉的功能
刀具功能 刀具徑補正 配合刀具徑補正刀具邊緣軌跡
刀具長補正 配合刀具長補正刀具前端軌跡
M代碼 M代碼的輸出與重置 利用M代碼的輸出及重置執行時序控制程式與互鎖的功能
心軸 CW/CCW/停止 在速度控制模式下輸出/停止速度指令的功能
定位 結合反饋迴路使主軸停止在指定相位的功能
副常式呼叫 執行NC程式的副常式呼叫的功能
NC程式設計 算術演算 在NC程式上進行算術演算的功能
分支控制 在NC程式上進行條件分支的功能
NC程式變數 在NC程式執行資料運算等處理用的記憶體區域
P變數 在CNC座標系間共通的系統全域記憶體區域
Q變數 各CNC座標系固有的全域記憶體區域
L變數 可當成NC程式執行的主要區域使用的記憶體區域
控制輔助 錯誤重置 解除CNC座標系及CNC馬達異常的功能
立即停止 將CNC座標系的所有CNC馬達立即停止的功能
CNC馬達 管理可能位置 指令位置、實際位置值[TxPDO]
位置控制 絕對值定位 此功能可自現在命令位置指定移動距離，進行定位
相對值位置控制 此功能可自現在命令位置指定移動距離，進行定位
週期性定位 此功能能夠以位置控制模式，在每控制週期輸出指令位置
心軸控制 CW旋轉/CCW旋轉/停止 在速度控制模式下輸出/停止速度指令的功能
手動操作 可運轉 此功能可將伺服驅動器的狀態切換為Servo ON狀態，執行馬達動作
JOG 此功能可依照指定目標速度，進行馬達的JOG進給
控制輔助 原點復歸 此功能可啟動馬達，使用極限信號、原點近接信號、原點信號以決定機械原 點
立即停止 此功能可立即停止馬達
補正表 螺桿補正 1次元的螺桿螺距誤差補正
彎曲補正 1次元的交差軸補正
補正表編輯 從時序控制程式進行編輯 （讀取／寫入）
輔助功能 定位完成確認 本功能將檢查定位完成，設定定位範圍和定位檢查時間
停止方法選擇 本功能當立即停止輸入信號和極限輸入信號有效時，設定停止方法
監視功能 軟體極限 監控CNC馬達動作範圍的功能
位置偏差 本功能監控CNC馬達的指令現在值與反饋現在值之間的位置偏差
支援絕對型編碼器 本功能使用OMRON製伺服驅動器G5系列或1S系列的附絕對型編碼器馬達， 不需在送電時進行原點復歸
輸入訊號的反相邏輯 本功能讓立即停止輸入信號、正方向極限輸入信號、負方向極限輸入信號、 原點近接輸入信號的邏輯反轉
外部I/F訊號 能使用伺服驅動器側的下列輸入訊號 原點信號、原點近接信號、正方向極限信號、負方向極限信號、立即停止信 號、中斷輸入訊號
共通 參數 CNC座標系參數、CNC馬達參數變更 本功能可由使用者程式來參照/變更CNC座標系參數、CNC馬達參數

（單位：mm）

CPU模組 NJ□01-[][][][]型

NJ501-5300 外觀尺寸 1

電源模組 NJ-PA3001型

NJ501-5300 外觀尺寸 2

NJ-PD3001型

NJ501-5300 外觀尺寸 3

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
NJ系列 規格說明書 SBCA-124-TW5
[7664KB] 		2022年9月2日
20220902
 NJ系列 規格說明書
NX/NJ 系列型錄 -
[2547KB] 		2022年1月6日
20220106
 NX/NJ 系列型錄
NJ/NY 系列 NC 整合控制器型錄 SBCE-091-TW5
[6413KB] 		2018年1月3日
20180103
 NJ/NY 系列 NC 整合控制器型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
NJ-Series Data Sheet P140-E1-15
[2997KB] 		Oct 03, 2022
20221003
 NJ-Series Data Sheet
Machine Automation Controller NJ Series NC Integrated Controller Catalog R190-E1-02
[49937KB] 		Feb 14, 2022
20220214
 Machine Automation Controller NJ Series NC Integrated Controller Catalog
NJ/NX Series Controller Catalog P089-E1-25
[4062KB] 		Jul 01, 2022
20220701
 NJ/NX Series Controller Catalog
HMC-SD292/492/1A2 Data Sheet -
[243KB] 		Oct 11, 2022
20221011
 HMC-SD292/492/1A2 Data Sheet
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
