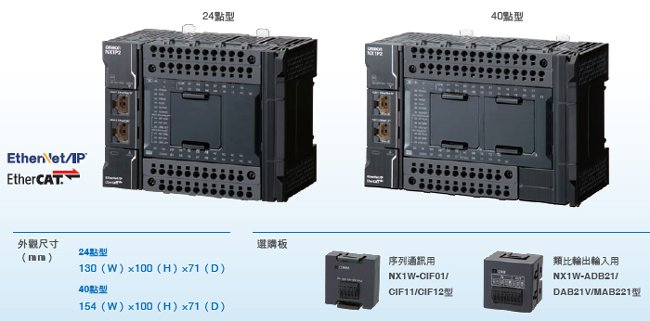

NX1P2
集高功能運動控制和現場IoT網路於一身的Sysmac的入門機型
高功能運動控制
內建EtherCAT通訊埠,使用高功能運動控制實現裝置的高速、高精度化
• 最多可進行4軸運動控制。透過電子凸輪功能及補間功能,實現裝置的高速、高精度。
• 可以使用EtherCAT簡單接線包含單軸位置控制在內,最多8軸之伺服系統。

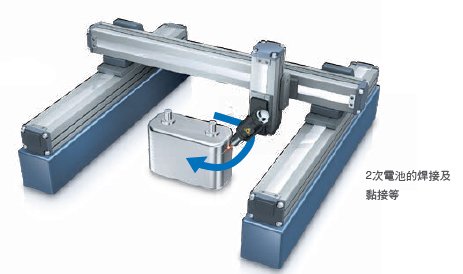

補間功能
• 需要高精度的加工以及最短路線高速定位的運送等作業,可以使用直線補間及圓弧補間控制軌跡

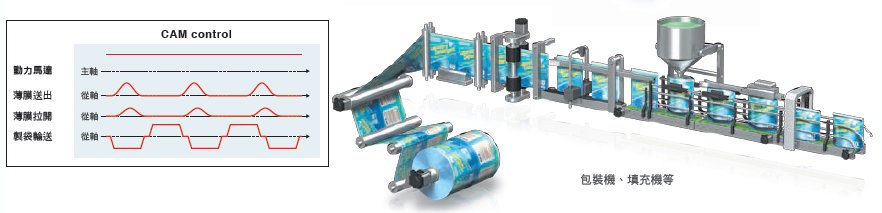

電子凸輪功能
• 搭載電子凸輪功能。可以使間歇動作的裝置連續動作,實現裝置的高速化
• 將凸輪運動電子化,即可使用程式輕鬆變更運動時序,亦可進行機械凸輪難以對應的多品種生產

補正資料傳輸的時間延遲差,同步伺服馬達之間的控制。
各軸同步,實現高精度的定位。

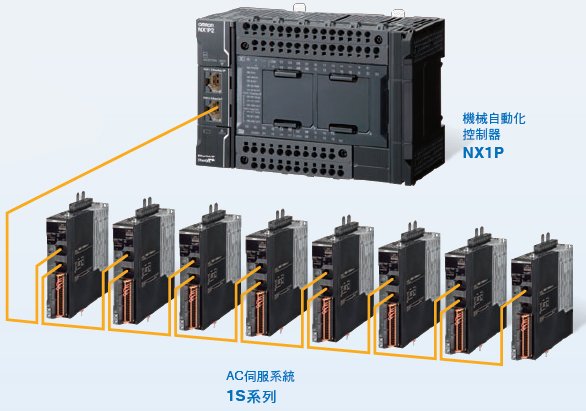

• EtherCAT可以使用1條通訊線連接NX1P及伺服驅動器,減少接線工時
AC伺服系統 1S系列
• 無電池可以節省維修或空間
• 23位元ABS編碼器標準搭載不需要原點復歸
• 進化的迴圈控制提高追蹤性並減少調整時間
• 安全功能搭載(STO)

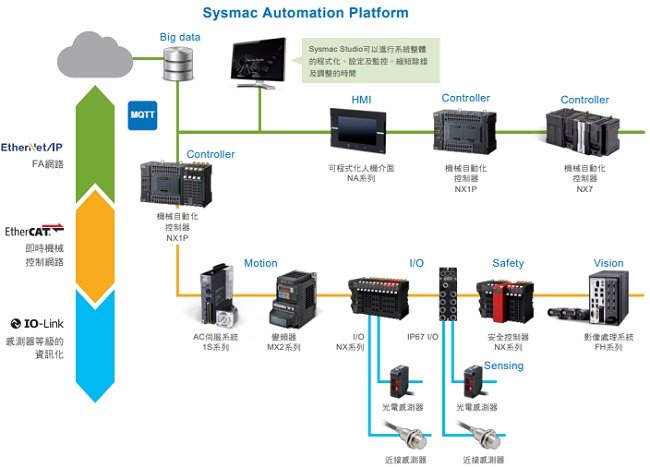

實現重視現場的IoT網路
不僅是控制器、運動控制,亦藉著IO-Link實現感測器等級的製造現場資訊化
• EtherNet/IP可以實現與上層PC的通訊、NJ/NX系列、CJ系列與控制器之間的資料連結。

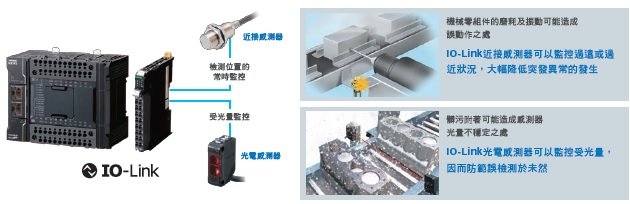

使用IO-Link預防維護
小規模導入預防維護。能夠以小模規開始裝置狀態的可視化,如新規小型裝置及既有設備的加裝。

產品線
機械自動化控制器 NX系列
NX1P2型 CPU模組

NX系列

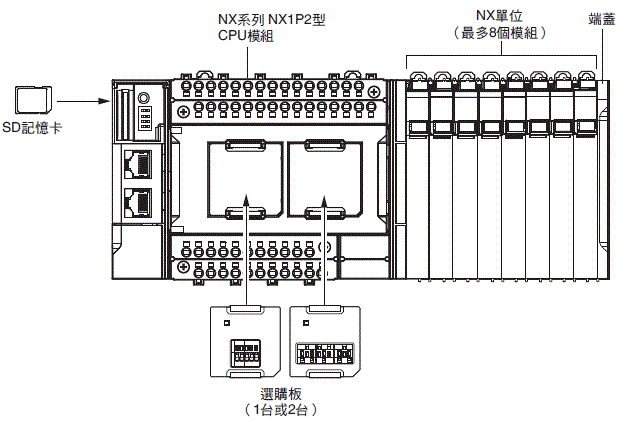

NX1P主體可以安裝至8台。

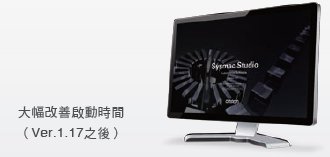

Sysmac Studio 自動化軟體
SYSMAC-SE2[][][]型

Sysmac Studio為了以NJ/NX系列CPU模組為首的機械自動化控制器的編程、除錯、維修作業,而提供整合開發環境的軟體。
• 將運動控制、邏輯、安全、驅動、影像感測器以及HMI的支援功能整合至單一軟體
• 對應變數的指令語支援階梯圖語言、ST語言及功能區塊編程(依據IEC 61131-3)
• 搭載凸輪編輯器,可以簡單設定複雜的運動控制
• 實現整合邏輯及動作的3D模擬及除錯
• 可以專案及POU各別設定32位數高度安全的密碼功能
Sysmac 為OMRON 公司製造之FA 產品於日本及其他國家之商標或註冊商標。
Windows 為美國微軟公司於美國及其他國家之註冊商標或商標。
EtherCAT® 為德國Beckhoff Automation GmbH 取得許可證之專利技術,亦為註冊商標。
EtherNet/IP™為ODVA 之商標。
本手冊上所刊載之公司名稱及產品名稱為各家公司之註冊商標或商標。
本型錄使用的產品照片及圖片包含示意圖,可能與實物不同。
使用之螢幕擷圖已取得微軟同意。
關於國外規格
- 相關標記如下所示。
U:UL、U1:UL(Class I Div 2 已取得危險場所認證之產品),C:CSA、UC:cULus、UC1:cULus(Class I Div 2 已取得危險場所認證之產品),CU:cUL、N:NK、L:Lloyd's,CE:EU指令,EAC:EAC標誌,RCM:RCM標誌,KC:韓國電波法註冊。
NX系列 NX1P2 CPU模組
產品名稱 | 程式容量 | 變數記憶體容量 | 使用實軸最大數 | 內建輸出輸入的合計點數 | 型號 | 國外規格 | ||||
---|---|---|---|---|---|---|---|---|---|---|
運動 控制軸*1 |
單軸位置 控制軸*1 |
輸入點數 | 輸出點數 | |||||||
NX1P2 CPU模組 ![]() |
1.5MB | 32kB(斷電保持)/ 2MB(非斷電保持) |
8軸 | 4軸 | 4軸 | 40點 | 24點 | 16點、NPN電晶體 | NX1P2-1140DT | UC1、 L、CE、 RCM、 KC |
16點、PNP電晶體*2 | NX1P2-1140DT1 | |||||||||
6軸 | 2軸 | 4軸 | 16點、NPN電晶體 | NX1P2-1040DT | ||||||
16點、PNP電晶體*2 | NX1P2-1040DT1 | |||||||||
|
4軸 | 0軸 | 4軸 | 24 點 | 14 點 | 10點、NPN電晶體 | NX1P2-9024DT | |||
10 點、PNP電晶體*2 | NX1P2-9024DT1 |
註. NX1P2 CPU模組附有端蓋 NX-END02型(1個)。
*1. 運動控制軸與單軸位置控制軸的不同請參考下表。
運動控制功能 | 運動控制軸 | 單軸位置控制軸 |
---|---|---|
單軸位置控制 | O | O |
單軸同步控制 | O | X |
單軸速度控制 | O | O* |
單軸扭力控制 | O | X |
多軸協調控制 | O | X |
*只能使用MC_MoveVelocity (速度控制)指令。
*2. 具有負載短路保護功能。

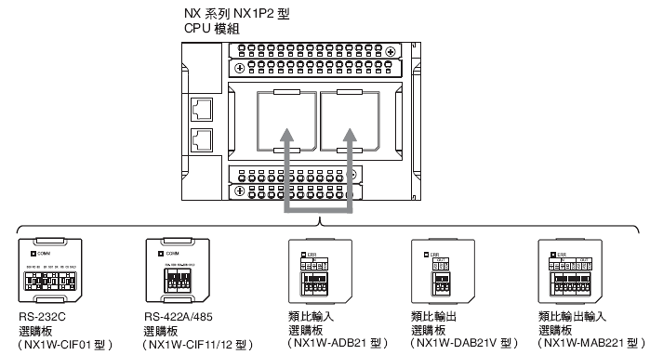

選購板(CPU模組用)
請安裝至CPU模組的選購板插槽後使用。
產品名稱 | 主要規格 | 對應通訊協定 | 型號 | 國外規格 |
---|---|---|---|---|
序列通訊用選購板![]() |

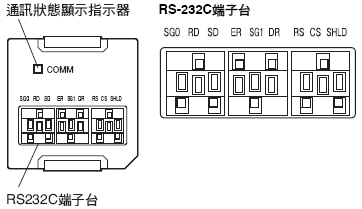

RS232C通訊埠×1。傳送距離:15m。 連接方式:無螺絲式端子台(9端子) |
Host Link、 Modbus-RTU Master、 Non-protocol |
NX1W-CIF01型 | UC1、 L、CE、 RCM、 KC |
|

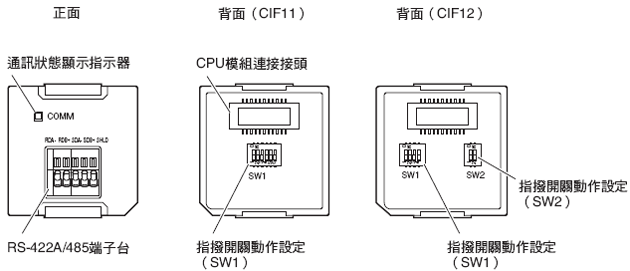

RS-422A/485通訊埠×1。傳送距離:50m。 連接方式:無螺絲式端子台(5端子) |
NX1W-CIF11型 | ||
RS-422A/485(絕緣)×1。傳送距離:500m。 連接方式:無螺絲式端子台(5端子) |
NX1W-CIF12型 | |||
類比輸出輸入用 選購板 ![]() |

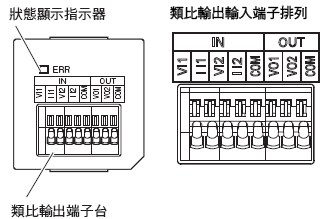

類比輸入2點 輸入0~10V(解析度:1/4,000)、0~20mA(解析度:1/2,000) 連接方式:無螺絲式端子台(5端子) |
NX1W-ADB21型 | ||
|
類比輸出2點 輸出0~10V (解析度:1/4,000) 連接方式:免用螺絲夾接式端子台(3端子) |
NX1W-DAB21V型 | ||
|
類比輸入2點/類比輸出2點 輸入0~10V (解析度:1/4,000)、0~20mA (解析度:1/2,000) 輸出0~10V (解析度:1/4,000) 連接方式:免用螺絲夾接式端子台(8端子) |
NX1W-MAB221型 |

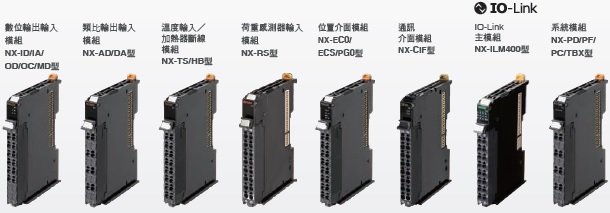

NX單位

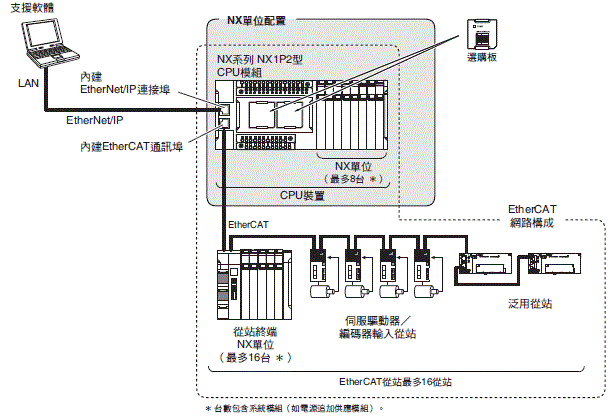

最多可安裝8台至NX1P2 CPU模組。
數位輸入模組
產品名稱 | 規格 | 型號 | 國外 規格 |
||||
---|---|---|---|---|---|---|---|
點數 | 內部I/O 共用線處理 |
額定輸 入電壓 |
I/O更新方式 | ON/OFF 應答時間 |
|||
DC輸入模組 端子台,寬12mm) |
4點 | NPN | DC12~24V |
自由更新或輸出輸入同步更新切換 |
20μs以下/400μs以下 | NX-ID3317 | UC1、 N、L、 CE、 RCM、 KC |
DC24V | 100ns以下/100ns以下 | NX-ID3343 | |||||
轉換時間輸入方式專用* | NX-ID3344 | ||||||
PNP | DC12~24V |
自由更新或輸出輸入同步更新切換 |
20μs以下/400μs以下 | NX-ID3417 | |||
DC24V | 100ns以下/100ns以下 | NX-ID3443 | |||||
轉換時間輸入方式專用* | NX-ID3444 | ||||||
8點 | NPN |
自由更新或輸出輸入同步更新切換 |
20μs以下/400μs以下 | NX-ID4342 | |||
PNP | NX-ID4442 | ||||||
16點 | NPN | NX-ID5342 | |||||
PNP | NX-ID5442 | ||||||
DC輸入模組![]() (M3螺絲端子台, 寬30mm) |
16點 | NPN/PNP共用 | DC24V | 自由更新或輸出輸入同步更新切換 | 20μs以下/400μs以下 | NX-ID5142-1 | UC1、 N、L、 CE、 RCM、 KC |
DC輸入模組 ![]() (MIL接頭, 寬30mm) |
16點 | NPN/PNP共用 | DC24V | 自由更新或輸出輸入同步更新切換 | 20μs以下/400μs以下 | NX-ID5142-5 | UC1、 N、L、 CE、 RCM、 KC |
32點 | NX-ID6142-5 | ||||||
DC輸入模組 ![]() (富士通接頭, 寬30mm) |
32點 | NPN/PNP共用 | DC24V | 自由更新或輸出輸入同步更新切換 | 20μs以下/400μs以下 | NX-ID6142-6 | UC1、 N、L、 CE、 RCM、 KC |
AC輸入模組![]() (免用螺絲夾接式 端子台,寬12mm) |
4點 | AC200~240V、50/60Hz (AC170~264V、±3Hz) |
自由更新 | 10ms以下/40ms以下 | NX-IA3117 | UC1、 N、CE、 RCM、 KC |
數位輸出模組
產品名稱 | 規格 | 型號 | 國外規格 | |||||
---|---|---|---|---|---|---|---|---|
點數 | 內部I/O 共 用線處理 |
最大負載電流 | 額定電壓 | I/O更新方式 | ON/OFF應答時間 | |||
電晶體輸出模組![]() (免用螺絲夾接式 端子台,寬12mm) |
2點 | NPN | 0.5A/點、 1A/模組 |
DC24V | 時間指定輸出方式專用* | 300ns以下/ 300ns以下 |
NX-OD2154 | UC1、 N、L、 CE、 RCM、 KC |
PNP | NX-OD2258 | |||||||
4點 | NPN | 0.5A/點、 2A/模組 |
DC12 ~24V | 自由更新或輸出輸入 同步更新切換 |
0.1ms以下/ 0.8ms以下 |
NX-OD3121 | ||
DC24V | 300ns以下/ 300ns以下 |
NX-OD3153 | ||||||
PNP | 0.5ms以下/ 1.0ms以下 |
NX-OD3256 | ||||||
300ns以下/ 300ns以下 |
NX-OD3257 | |||||||
2A/點、 8A/模組 |
0.5ms以下/ 1.0ms以下 |
NX-OD3268 | UC1、 N、L、 CE、 RCM、 KC |
|||||
8點 | NPN | 0.5A/點、 4A/模組 |
DC12 ~24V | 0.1ms以下/ 0.8ms以下 |
NX-OD4121 | UC1、 N、L、 CE、 RCM、 KC |
||
PNP | DC24V | 0.5ms以下/ 1.0ms以下 |
NX-OD4256 | |||||
16點 | NPN | DC12 ~24V | 0.1 ms 以下/ 0.8 ms 以下 |
NX-OD5121 | ||||
PNP | DC24V | 0.5 ms 以下/ 1.0 ms 以下 |
NX-OD5256 | |||||
電晶體輸出模組![]() (M3螺絲端子台, 寬30mm) |
16點 | NPN | 0.5A/點、 5A/模組 |
DC12 ~24V | 自由更新或輸出輸入 同步更新切換 |
0.1 ms以下/ 0.8 ms以下 |
NX-OD5121-1 | UC1、 N、L、 CE、 RCM、 KC |
PNP | DC24V | 0.5 ms以下/ 1.0 ms以下 |
NX-OD5256-1 | |||||
電晶體輸出模組![]() (MIL接頭, 寬30mm) |
16點 | NPN | 0.5A/點、 2A/模組 |
DC12 ~24V | 自由更新或輸出輸入 同步更新切換 |
0.1 ms 以下/ 0.8 ms 以下 |
NX-OD5121-5 | UC1、 N、L、 CE、 RCM、 KC |
PNP | DC24V | 0.5 ms 以下/ 1.0 ms 以下 |
NX-OD5256-5 | |||||
32點 | NPN | 0.5A/點、 2A/共用, 4A/模組 |
DC12 ~24V | 0.1 ms 以下/ 0.8 ms 以下 |
NX-OD6121-5 | |||
PNP | DC24V | 0.5 ms 以下/ 1.0 ms 以下 |
NX-OD6256-5 | |||||
電晶體輸出模組![]() (富士通接頭, 寬30mm) |
32點 | NPN | 0.5A/點、 2A/共用, 4A/模組 |
DC12 ~24V | 自由更新或輸出輸入 同步更新切換 |
0.1 ms以下/ 0.8 ms以下 |
NX-OD6121-6 | UC1、 N、L、 CE、 RCM、 KC |
產品名稱 | 規格 | 型號 | 國外規格 | ||||
---|---|---|---|---|---|---|---|
輸出點數 | 繼電器類型 | 最大開關容量 | I/O 更新方式 |
ON/OFF 應答時間 |
|||
繼電器輸出模組![]() (免用螺絲夾接式端子台, 寬12mm/寬24mm) |
2點 | N.O. | AC250V/2A (cosφ=1) AC250V/2A (cosφ=0.4) DC24V/2A,4A/模組 |
自由更新方式 | 15ms以下/15ms以下 | NX-OC2633 | UC1、 N、L、 CE、 RCM、 KC |
N.O.+N.C. | NX-OC2733 | UC1、 N、CE、 RCM、 KC |
|||||
8點 | N.O. | AC250V/2A (cosφ=1) AC250V/2A (cosφ=0.4) DC24V/2A,8A/模組 |
自由更新方式 | 15ms以下/15ms以下 | NX-OC4633 | UC1、 N、L、 CE、 EAC、 RCM、 KC |
數位輸出輸入混合模組
產品名稱 | 規格 | 型號 | 國外規格 | ||||
---|---|---|---|---|---|---|---|
點數 | 內部I/O 共用線處理 |
額定電壓 | I/O更新方式 | ON/OFF應答時間 | |||
DC輸入/ 電晶體輸出模組 ![]() (MIL接頭, 寬30mm) |
輸出:16 點 輸入:16 點 |
輸出:NPN 輸入:NPN/PNP 共用 |
輸出: DC12~24V 輸入: DC24V |
自由更新或輸出輸入 同步更新切換 |
輸出: 0.1ms以下/0.8ms以下 輸入: 20μs以下/400μs 以下 |
NX-MD6121-5 | UC1、 N、 CE、 RCM、 KC |
輸出:PNP 輸入:NPN/PNP 共用 |
輸出: DC24V 輸入: DC24V |
輸出: 0.5ms以下/1.0ms以下 輸入: 20μs以下/400μs 以下 |
NX-MD6256-5 | ||||
DC輸入/ 電晶體輸出模組 ![]() (富士通接頭, 寬30mm) |
輸出:16 點 輸入:16 點 |
輸出:NPN 輸入:NPN/PNP 共用 |
輸出: DC12~24V 輸入:DC24V |
自由更新或輸出輸入 同步更新切換 |
輸出: 0.1ms以下/0.8ms以下 輸入: 20μs以下/400μs 以下 |
NX-MD6121-6 | UC1、 N、 CE、 RCM、 KC |
類比輸入模組
產品名稱 | 規格 | 型號 | 國外規格 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
輸入點數 | 輸入範圍 | 解析度 | 轉換值, 10進位(0~100%) |
精度 (25℃) |
輸入方式 | 轉換時間 | 輸入阻抗 | I/O更新方式 | |||
電壓輸入 類型 ![]() |
2 點 | -10~ +10V |
1/8000 | -4000 ~ 4000 | ±0.2% (滿刻度) |
單接點 END |
250 μs/點 |
1MΩ以上 | 自由更新 | NX-AD2603 | UC1、 N、L、 CE、 RCM、 KC |
差動 | NX-AD2604 | ||||||||||
1/30000 | -15000 ~ 15000 | ±0.1% (滿刻度) |
差動 | 10 μs/點 |
自由更新/ 輸出輸入同步 |
NX-AD2608 | |||||
4 點 | 1/8000 | -4000 ~ 4000 | ±0.2% (滿刻度) |
單接點 END |
250 μs/點 |
自由更新 | NX-AD3603 | ||||
差動 | NX-AD3604 | ||||||||||
1/30000 | -15000 ~ 15000 | ±0.1% (滿刻度) |
差動 | 10 μs/點 |
自由更新/ 輸出輸入同步 |
NX-AD3608 | |||||
8 點 | 1/8000 | -4000 ~ 4000 | ±0.2% (滿刻度) |
單接點 END |
250 μs/點 |
自由更新 | NX-AD4603 | ||||
差動 | NX-AD4604 | ||||||||||
1/30000 | -15000 ~ 15000 | ±0.1% (滿刻度) |
差動 | 10 μs/點 |
自由更新/ 輸出輸入同步 |
NX-AD4608 | |||||
電流輸入 類型 ![]() |
2 點 | 4~ 20 mA |
1/8000 | 0 ~ 8000 | ±0.2% (滿刻度) |
單接點 END |
250 μs/點 |
250Ω | 自由更新 | NX-AD2203 | |
差動 | NX-AD2204 | ||||||||||
1/30000 | 0 ~ 30000 | ±0.1% (滿刻度) |
差動 | 10 μs/點 |
自由更新/ 輸出輸入同步 |
NX-AD2208 | |||||
4 點 | 1/8000 | 0 ~ 8000 | ±0.2% (滿刻度) |
單接點 END |
250 μs/點 |
自由更新 | NX-AD3203 | ||||
差動 | NX-AD3204 | ||||||||||
1/30000 | 0 ~ 30000 | ±0.1% (滿刻度) |
差動 | 10 μs/點 |
自由更新/ 輸出輸入同步 |
NX-AD3208 | |||||
8 點 | 1/8000 | 0 ~ 8000 | ±0.2% (滿刻度) |
單接點 END |
250 μs/點 |
85Ω | 自由更新 | NX-AD4203 | |||
差動 | NX-AD4204 | ||||||||||
1/30000 | 0 ~ 30000 | ±0.1% (滿刻度) |
差動 | 10 μs/點 |
自由更新/ 輸出輸入同步 |
NX-AD4208 |
類比輸出模組
產品名稱 | 規格 | 型號 | 國外規格 | ||||||
---|---|---|---|---|---|---|---|---|---|
輸出點數 | 輸出範圍 | 解析度 | 輸出設定值,10進位 (0~100%) |
精度(25℃) | 轉換時間 | I/O更新方式 | |||
電壓輸出 類型 ![]() |
2 點 | -10~ +10V |
1/8000 | -4000~4000 | ±0.3% (滿刻度) |
250 μs/點 | 自由更新 | NX-DA2603 | UC1、N、 L、CE、 RCM、 KC |
1/30000 | -15000~15000 | ±0.1% (滿刻度) |
10 μs/點 | 自由更新/ 輸出輸入同步 |
NX-DA2605 | ||||
4 點 | 1/8000 | -4000~4000 | ±0.3% (滿刻度) |
250 μs/點 | 自由更新 | NX-DA3603 | |||
1/30000 | -15000~15000 | ±0.1% (滿刻度) |
10 μs/點 | 自由更新/ 輸出輸入同步 |
NX-DA3605 | ||||
電流輸出 類型 ![]() |
2 點 | 4~ 20mA |
1/8000 | 0~8000 | ±0.3% (滿刻度) |
250 μs/點 | 自由更新 | NX-DA2203 | |
1/30000 | 0~30000 | ±0.1% (滿刻度) |
10 μs/點 | 自由更新/ 輸出輸入同步 |
NX-DA2205 | ||||
4 點 | 1/8000 | 0~8000 | ±0.3% (滿刻度) |
250 μs/點 | 自由更新 | NX-DA3203 | |||
1/30000 | 0~30000 | ±0.1% (滿刻度) |
10 μs/點 | 自由更新/ 輸出輸入同步 |
NX-DA3205 |
溫度輸入模組
產品名稱 | 規格 | 型號 | 國外規格 | ||||||
---|---|---|---|---|---|---|---|---|---|
輸入點數 | 輸入類別 | 解析度 | 基準精度 (環境溫度25℃) |
轉換時間 | I/O更新方式 | 端子台 | |||
熱電偶輸入類型 |
2點 | 熱電偶 | 0.1°C 以下*1 | 請參閱本公司網站 (https://www.omron.com.tw)的產品信息。 |
250 ms/ 模組 |
自由 更新方式 |
16 端子 | NX-TS2101 | UC1、N、 L、CE、 RCM、 KC |
4點 | 16 端子 x 2 | NX-TS3101 | |||||||
2點 | 0.01°C 以下 | 10 ms/ 模組 |
16 端子 | NX-TS2102 | |||||
4點 | 16 端子 x 2 | NX-TS3102 | |||||||
2點 | 0.001°C 以下 | 60 ms/ 模組 |
16 端子 | NX-TS2104 | |||||
4點 | 16 端子x 2 | NX-TS3104 | |||||||
測溫阻抗體輸入 類型 ![]() |
2點 | 測溫阻抗體 (Pt100/ Pt1000、 3 線式 *2 |
0.1°C 以下 | 250 ms/ 模組 |
16 端子 | NX-TS2201 | |||
4點 | 16 端子 x 2 | NX-TS3201 | |||||||
2點 | 0.01°C 以下 | 10 ms/ 模組 |
16 端子 | NX-TS2202 | |||||
4點 | 16 端子x 2 | NX-TS3202 | |||||||
2點 | 0.001°C 以下 | 60 ms/ 模組 |
16 端子 | NX-TS2204 | |||||
4點 | 16 端子 x 2 | NX-TS3204 |
*1. 輸入類別為R、S、W時,為0.2℃ 以下。
*2. NX-TS2202型、NX-TS3202型僅支援Pt100 3線式。
加熱器斷線檢測模組
產品名稱 | 規格 | 型號 | 國外規格 | ||||||
---|---|---|---|---|---|---|---|---|---|
CT輸入部 | 控制輸出部 | ||||||||
點數 | 最大 加熱器電流 |
點數 | 內部I/O 共用線處理 |
最大負載電流 | 額定電壓 | I/O更新方式 | |||
加熱器斷線 檢測模組 ![]() |
4點 | AC 50A | 4點 | NPN | 0.1A/點 0.4A/模組 |
DC12~24V | 自由更新方式 | NX-HB3101 | UC1、N、 L、CE、 RCM、 KC |
PNP | DC24V | NX-HB3201 |
荷重感測輸入
產品名稱 | 規格 | 型號 | 國外規格 | ||||
---|---|---|---|---|---|---|---|
點數 | 轉換週期 | I/O 更新方式* | 荷重元 施加電壓 |
輸入範圍 | |||
荷重感測輸入 模組 ![]() |
1點 | 125 μs | ・自由更新方式 ・輸出輸入同步優先更新方式 ・任務週期優先更新方式 |
DC5V±10% | -5.0~+5.0mV/V | NX-RS1201 | UC1、N、 L、CE、 RCM、 KC |
*關於通訊週期,請參閱「NX 系列 荷重感測輸入模組 使用操作手冊」的「I/O更新方式」內容。
位置介面 增量型編碼器輸入模組
產品名稱 | 規格 | 型號 | 國外規格 | ||||
---|---|---|---|---|---|---|---|
通道數 | 外部輸入數 | 最大應答頻率 | I/O 更新方式 | I/O 輸入 映射數 |
|||
增量型 編碼器 輸入模組 ![]() |
1 (NPN) | 3 (NPN) | 500 kHz | 自由更新方式、 輸出輸入同步優先更新方式 |
1/1 | NX-EC0112 | UC1、N、 CE、 RCM、KC |
1 (PNP) | 3 (PNP) | NX-EC0122 | UC1、 N、L、 CE、 RCM、KC |
||||
1 | 3 (NPN) | 4 MHz | NX-EC0132 | UC1、N、 CE、 RCM、KC |
|||
3 (PNP) | NX-EC0142 | UC1、 N、L、 CE、 RCM、KC |
|||||
2 (NPN) | 無 | 500 kHz | 2/2 | NX-EC0212 | UC1、N、 CE、 RCM、KC |
||
2 (PNP) | NX-EC0222 | UC1、 N、L、 CE、 RCM、KC |
位置介面 SSI輸入模組
產品名稱 | 規格 | 型號 | 國外規格 | ||||
---|---|---|---|---|---|---|---|
SSI 通道數 | 輸出輸入規格 | 最大資料長度 | 編碼器 供應電源 |
端子台 | |||
SSI輸入 模組 ![]() |
1 | RS-422線路驅動器/ 接收器 |
32 位元 | DC24V、 0.3A/CH |
PUSH-IN型 | NX-ECS112 | UC1、N、 L、CE、 RCM、KC |
2 | RS-422線路驅動器/ 接收器 |
32 位元 | DC24V、 0.3A/CH |
PUSH-IN型 | NX-ECS212 |
位置介面 脈衝輸出模組
產品名稱 | 規格 | 型號 | 國外規格 | ||||||
---|---|---|---|---|---|---|---|---|---|
通道數 *1 |
外部輸入數 | 外部輸出數 | 脈衝輸出最 高速度 |
I/O 更新方式 | I/O 輸入映射數 | 控制輸出介面 | |||
脈衝輸出 模組 ![]() |
1 (NPN) | 2 (NPN) | 1 (NPN) | 500 kpps | 輸出輸入同步 更新方式、 任務週期優先 更新方式 *2 |
1/1 | 開路集極 輸出 |
NX-PG0112 | UC1、N、 CE、 RCM、KC |
1 (PNP) | 2 (PNP) | 1 (PNP) | NX-PG0122 | UC1、N、 L、CE、 RCM、KC |
|||||
2 | 5點/CH (NPN) | 3點/CH (NPN) | 4 Mpps | 2/2 | 線路驅動器 輸出 |
NX-PG0232-5 | UC1、CE、 RCM、KC |
||
5點/CH (PNP) | 3點/CH (PNP) | NX-PG0242-5 | |||||||
4 | 5點/CH (NPN) | 3點/CH (NPN) | 4/4 | NX-PG0332-5 | |||||
5點/CH (PNP) | 3點/CH (PNP) | NX-PG0342-5 |
*1. 表示脈衝的輸出通道數。
*2. 能夠以模組Ver.1.2或更新版本與EtherCAT 耦合模組 NX-ECC203型搭配使用。
通訊介面模組
產品名稱 | 序列介面 | 外部連接端子 | 序列埠 | 通訊功能 | 型號 | 國外規格 |
---|---|---|---|---|---|---|
通訊介面模組![]() |
RS-232C | 免用螺絲夾接式端子 | 1個連接埠 | ・Non-protocol ・序列線型監控器 |
NX-CIF101 | UL、N、L、 CE、RCM、 KC |
RS-422A/485 | NX-CIF105 | |||||
RS-232C | D-Sub接頭 | 2個連接埠 | NX-CIF210 |
IO-Link主模組
產品名稱 | 規格 | 型號 | 國外規格 | ||
---|---|---|---|---|---|
IO-Link埠數 | I/O更新方式 | 通訊埠連接端子 | |||
I/O-Link主模組![]() |
4 | 自由更新方式(固定) | 免用螺絲夾接式端子 | NX-ILM400 | UC1、N、 L、CE、 RCM、KC |
系統模組
產品名稱 | 規格 | 型號 | 國外規格 |
---|---|---|---|
NX單位電源 追加供應模組 ![]() |
電源電壓:DC24V (DC20.4~28.8V) NX單位電源供應電力:10W以下 |
NX-PD1000 | UC1、N、 L、CE、 RCM、KC |
I/O電源追加供應 模組 ![]() |
電源電壓:DC5~24V (DC4.5~28.8V) I/O 電源最大電流:4A |
NX-PF0630 | UC1、N、 L、CE、 RCM、KC |
電源電壓:DC5~24V (DC4.5~28.8V) I/O 電源最大電流:10A* |
NX-PF0730 | ||
I/O電源連接 模組 ![]() |
IO電源端子數:IOG:16端子 I/O 電源端子電流容量:4A/每端子以下 |
NX-PC0010 | UC1、N、 L、CE、 RCM、KC |
IO電源端子數:IOV:16端子 I/O 電源端子電流容量:4A/每端子以下 |
NX-PC0020 | UC1、N、 L、CE、 RCM、KC |
|
IO電源端子數:IOV:8端子,IOG:8端子 I/O 電源端子電流容量:4A/每端子以下 |
NX-PC0030 | UC1、N、 L、CE、 RCM、KC |
|
隔離連接 模組 ![]() |
隔離端子數:14端子 (下方2 端子為功能接地端子) |
NX-TBX01 | UC1、N、 L、CE、 RCM、KC |
* 將NX1P2型 CPU模組CPU裝置用於NX-PF0730型時,電流請使用4A以下。
EtherCAT耦合器
由NX1P2 CPU模組內建EtherCAT通訊埠連接至EtherCAT耦合器,即可使用前述的NX單位或NX系列安全模組。
產品名稱 | 通訊週期 | NX單位電源消耗電力 | IO電源最大電流 | 型號 | 國外規格 |
---|---|---|---|---|---|
EtherCAT耦合器 每單位 *1 ![]() |
250~4000 μs *2 | 1.45W以下 | 4 A | NX-ECC201 | UC1、N、L、 CE、KC |
250~4000μs *2 | 10 A | NX-ECC202 | |||
125~10000 μs *2 | 1.25W以下 | NX-ECC203 | UC1、N、L、 CE、KC |
*2. 遵循EtherCAT主站規格。連接NJ/NX系列中CPU模組內建EtherCAT通訊埠的NJ5系列時,為500μs、1,000μs、2,000μs、4,000μs。最新規格請參照『NJ/NX系列CPU模組內建EtherCAT通訊埠使用操作手冊』內容。
將依循單位配置。
安全CPU模組
外觀 | 規格 | 型號 | 國外規格 | ||||
---|---|---|---|---|---|---|---|
最大安全I/O點數 | 程式容量 | 安全主站 連接數 |
I/O更新方式 | 模組版本 | |||
![]() |
256點 | 512 KB | 32 | 自由更新方式 | Ver.1.1 | NX-SL3300 | 請參閱本公司 網站(https://www.omron.com.tw)的產品信息。 |
![]() |
1024點 | 2048 KB | 128 | 自由更新方式 | Ver.1.1 | NX-SL3500 |
註. 安全CPU模組無法直接安裝至NX1P2 CPU模組。請連接EtherCAT耦合器後使用。
安全輸入模組
外觀 | 規格 | 型號 | 國外規格 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
安全輸入點數 | 測試 輸出點數 |
內部I/O 共用 線處理 |
額定 輸入 電壓 |
OMRON產品 專用安全 輸入裝置 |
安全從站 連接數 |
I/O 更新方式 |
模組版本 | |||
![]() |
4點 | 2點 | 同步輸入 (PNP) |
DC24V | 可連接 | 1 | 自由更新方式 | Ver.1.1 | NX-SIH400 | 請參閱本公司 網站(https://www.omron.com.tw)的產品信息。 |
![]() |
8點 | 2點 | 同步輸入 (PNP) |
DC24V | 不可連接 | 1 | 自由更新方式 | Ver.1.0 | NX-SID800 |
註. 安全輸入模組無法直接安裝至NX1P2 CPU模組。請連接EtherCAT耦合器後使用。
安全輸出模組
外觀 | 規格 | 型號 | 國外規格 | ||||||
---|---|---|---|---|---|---|---|---|---|
安全輸出點數 | 內部I/O 共用線 處理 |
最大負載電流 | 額定輸入 電壓 |
安全從站 連接數 |
I/O 更新方式 |
模組版本 | |||
![]() |
2點 | 信號源 輸出 (PNP) |
2.0A/點 4.0A/每模組(40℃) 2.5A/每模組(55℃) 將因安裝方向與環境溫度而不同。 |
DC24V | 1 | 自由更新方式 | Ver.1.0 | NX-SOH200 | 請參閱本公司 網站(https://www.omron.com.tw)的產品信息。 |
![]() |
4點 | 信號源 輸出 (PNP) |
0.5A/點 2.0A/模組 |
DC24V | 1 | 自由更新方式 | Ver.1.0 | NX-SOD400 |
註. 安全輸出模組無法直接安裝至NX1P2 CPU模組。請連接EtherCAT耦合器後使用。
Sysmac Studio自動化軟體
您可於新購入時,同時購買DVD與許可證。亦可單獨購買DVD和許可證。許可證版中不包括DVD光碟。
產品名稱 | 規格 | 型號 | 外國規格 | ||
---|---|---|---|---|---|
許可證版本數 | 媒體 | ||||
Sysmac Studio 標準版 Ver.1.[][] |
Sysmac Studio是一套提供整合開發環境的軟體,可針對NJ/NX系列 |
無 (僅提供媒體) |
Sysmac Studio 32bit版 DVD |
SYSMAC-SE200D | - |
無 (僅提供媒體) |
Sysmac Studio 32bit版 DVD |
SYSMAC-SE200D-64 | - | ||
單一許可證版*2 | - | SYSMAC-SE201L | - |
*1. SYSMAC-SE200D-64適用於Windows 10 (64位元版)。
*2. Sysmac Studio亦備有多重許可證版之產品(3、10、30、50套許可證)。
軟體功能元件庫 Sysmac Library
下載時,請洽詢本公司業務人員。
代表型號
產品名稱 | 規格 | 型號 |
---|---|---|
共振控制程式庫 | 用於抑制機械動作引起的殘餘振動 | SYSMAC-XR006 |
機器動作監視程式庫 | 用於監視電動氣缸、感測器、馬達等機器的動作 | SYSMAC-XR008 |
尺寸量測程式庫 | 用於以光纖同軸變位感測器ZW-7000/5000型和智慧型接觸感測器E9NC-TA0型進行的尺寸量測 | SYSMAC-XR008 |
EtherCAT/EtherNet/IP通訊纜線建議產品
EtherCAT使用類別5以上的STP纜線(鋁質膠帶編組之雙重遮蔽纜線)。直接接線使用。
利用EtherNet/IP使用100BASE-TX/10BASE-T時,請使用類別5以上的STP纜線(雙重遮蔽纜線)。
下表表示,EtherNet/IP的100BASE-TX時,可使用100BASE-TX或10BASE-T任一種。
附接頭型纜線
產品名稱 | 形狀 | 製造商 | 纜線長度(m) | 型號 |
---|---|---|---|---|
雙側附接頭型纜線(RJ45/RJ45) RJ45小型接頭型 *1 尺寸、芯線數(對數):AWG26 × 4P 纜線被覆材質:LSZH *2 纜線色:黃色 *3 |
![]() |
台灣歐姆龍股份有限公司 | 0.3 | XS6W-6LSZH8SS30CM-Y |
0.5 | XS6W-6LSZH8SS50CM-Y | |||
1 | XS6W-6LSZH8SS100CM-Y | |||
2 | XS6W-6LSZH8SS200CM-Y | |||
3 | XS6W-6LSZH8SS300CM-Y | |||
5 | XS6W-6LSZH8SS500CM-Y | |||
雙側附接頭型纜線(RJ45/RJ45) RJ45堅韌型接頭 *1 尺寸、芯線數(對數):AWG22 × 2P 纜線色:淺藍 |
![]() |
台灣歐姆龍股份有限公司 | 0.3 | XS5W-T421-AMD-K |
0.5 | XS5W-T421-BMD-K | |||
1 | XS5W-T421-CMD-K | |||
2 | XS5W-T421-DMD-K | |||
5 | XS5W-T421-GMD-K | |||
10 | XS5W-T421-JMD-K | |||
附插頭雙側接頭纜線(M12直線/M12直線) 強化隔離附接頭型纜線規格 *4 M12 Smartclick型接頭 尺寸、芯線數(對數):AWG22 × 2P 纜線色:黑 |
![]() |
台灣歐姆龍股份有限公司 | 0.5 | XS5W-T421-BM2-SS |
1 | XS5W-T421-CM2-SS | |||
2 | XS5W-T421-DM2-SS | |||
3 | XS5W-T421-EM2-SS | |||
5 | XS5W-T421-GM2-SS | |||
10 | XS5W-T421-JM2-SS | |||
附插頭雙側接頭纜線(M12直線/RJ45) 強化隔離附接頭型纜線規格 *4 M12 Smartclick型接頭 RJ45堅韌型接頭 尺寸、芯線數(對數):AWG22 × 2P 纜線色:黑 |
![]() |
台灣歐姆龍股份有限公司 | 0.5 | XS5W-T421-BMC-SS |
1 | XS5W-T421-CMC-SS | |||
2 | XS5W-T421-DMC-SS | |||
3 | XS5W-T421-EMC-SS | |||
5 | XS5W-T421-GMC-SS | |||
10 | XS5W-T421-JMC-SS |
堅韌型附雙側接頭纜線(RJ45/RJ45)長度備有0.3、0.5、1、2、3、5、10、15m。
詳情請參閱「產業用乙太網路接頭型錄」。
*2. 為控制面板內配線用的Low Smoke Zero Halogen纜線。LSZH型是一層遮蔽架構,確認通訊、雜訊特性滿足規格值。
另備有小型PUR纜線,適合裝設為控制盤外部纜線。
*3. 備有綠色和藍色兩種顏色的纜線。
*4. 詳情請洽詢本公司業務人員。
纜線/接頭
產品名稱 | 製造商 | 型號 | ||
---|---|---|---|---|
EtherCAT/ EtherNet/IP (1000BASE-T/ 100BASE-TX) |
尺寸、芯線數 (對數): AWG24 × 4P |
纜線 | Hitachi Metals, Ltd. | NETSTAR-C5E SAB 0.5 × 4P CP *1 |
Kuramo Electric Co., LTD. | KETH-SB *1 | |||
SWCC SHOWA CABLE SYSTEMS CO.,LTD. |
FAE-5004 *1 | |||
JMACS Japan Co., Ltd. | IETP-SB*1 | |||
RJ45接頭 | Panduit Corp. | MPS588-C *1 | ||
EtherCAT/ EtherNet/IP (100BASE-TX/ 10BASE-T) |
尺寸、芯線數 (對數): AWG22 × 2P |
纜線 | Kuramo Electric Co., LTD. | KETH-PSB-OMR *2 |
JMACS Japan Co., Ltd. | PNET/B*2 | |||
SWCC SHOWA CABLE SYSTEMS CO.,LTD. |
FAE-5002 *2 | |||
RJ45組裝式接頭 |
台灣歐姆龍股份有限公司 | XS6G-T421-1*2 |
*1. 使用纜線及RJ45接頭時,建議使用上表所述之搭配方式。
*2. 使用纜線及RJ45組裝式接頭時,建議使用上表所述之搭配方式。
選購品、維修零組件、鋁軌安裝用夾具
產品名稱 | 規格 | 型號 | 國外規格 | |
---|---|---|---|---|
EtherCAT分支從站*1 | 3埠,電源電壓:DC 20.4V~28.8V (DC24V -15~+20%)、消耗電流(A):0.08 | GX-JC03 | CE、UC1 | |
6埠,電源電壓:DC 20.4V~28.8V (DC24V -15~+20%)、消耗電流(A):0.17 | GX-JC06 | |||
EtherNet/IP、乙太網路 產業用切換式集線器*2 |
優先權控制(QoS): 故障檢測: |
3埠,消耗電流(A):0.22 附電源用接頭 |
W4S1-03B | UC、CE |
5埠,消耗電流(A):0.22 附電源用接頭 |
W4S1-05B | |||
5埠,消耗電流(A):0.22 具故障檢測功能 附電源用接頭、異常警報通知接頭 |
W4S1-05C | CE | ||
記憶卡 | SD記憶卡,2GB | HMC-SD291 | N、L、CE | |
SDHC記憶卡,4GB | HMC-SD491 | CE | ||
電池組 | 工廠出貨時未附電池。 如程式、事件記錄等需要使用時間資料,於特定時間將特定裝置電源OFF時,為了保持時間資料,應裝設需另外購買的電池。詳情請參閱「電池」頁面內容。 |
CJ1W-BAT01 | --- | |
端蓋*3 (NX1P2 CPU模組專用) |
需在CPU裝置的右端。 CPU模組標準附有1個 |
NX-END02 | --- | |
端蓋*3 (EtherCAT耦合器模組專用) |
EtherCAT耦合器模組標準附有1個 | NX-END01 | --- | |
鋁軌 | 軌道長0.5m,高7.3mm | PFP-50N | --- | |
軌道長1m,高7.3mm | PFP-100N | |||
端板 | 將模組固定在鋁軌上,不使左右偏移的擋板 訂購時請以10個為單位下訂。右方價格為單個的標準價格。 |
PFP-M | --- | |
防止誤插插銷 | 10台分 (端子台用30個,模組本體用30個) |
NX-AUX02 | --- | |
鋁軌用絕緣墊片 | 讓控制盤與鋁軌絕緣的墊片。(每1型號,一組3個。) 請用於EtherCAT從站終端與控制盤的絕緣。 |
NX-AUX01 | -- |
產品名稱 | 規格 | 型號 | 國外規格 | |||
---|---|---|---|---|---|---|
端子數 | 列編號列印 | 接地端子 | 電流容量 | |||
端子台 | 8 | A/B | 無 | 10 A | NX-TBA082 | --- |
12 | A/B | NX-TBA122 | ||||
16 | A/B | NX-TBA162 | ||||
12 | C/D | NX-TBB122 | ||||
16 | C/D | NX-TBB162 | ||||
8 | A/B | 有 | NX-TBC082 | |||
16 | A/B | NX-TBC162 |
*3. EtherNet/IP、乙太網路無法使用EtherCAT分支從站。
*4. EtherCAT無法使用產業用切換式集線器。
*5. CPU模組及EtherCAT耦合器各有其相符的附屬型號,請善加利用。
系統構成圖
基本構成

NX單位配置
CPU裝置
CPU裝置由NX系列 NX1P2型 CPU模組與NX單位的各個組成單位、端蓋結合而成。NX單位的連接數量最多達8台。

結構內容 | 備註 | |
---|---|---|
NX系列 NX1P2型 CPU模組 | CPU裝置需要1台。 | |
端蓋 | 需在CPU裝置的右端。CPU模組標準附有1個。 | |
NX單位 | 數位I/O模組 | ・最多可連接8台至CPU裝置。8台包含系統模組(如電源追加供應模組)。 ・關於可連接至CPU模組NX單位,請參照「種類/標準價格的NX單位」 內容。 ・NX系列 安全控制模組無法安裝於CPU模組使用。要使用NX系列 安全控 制模組,請作為EtherCAT上的子系統。 ・關於NX單位的限制等,請參照『NX系列 資料參照手冊』的內容。 |
類比I/O模組 | ||
系統模組 | ||
位置介面模組 | ||
通訊介面模組 | ||
負載晶片輸入模組 | ||
選購板 | 序列通訊用選購板 | 可安裝1台或2台至CPU模組。 |
類比輸出輸入選購板 | ||
SD記憶卡 | 視需要進行安裝。 |
NX單位電源供應
電氣與機器規格
項目 | 規格 | ||
---|---|---|---|
型號 | NX1P2-1[]40DT[]型 | NX1P2-9024DT[]型 | |
架構 | 控制盤內安裝型 | ||

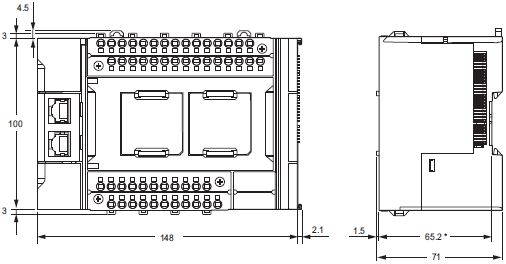

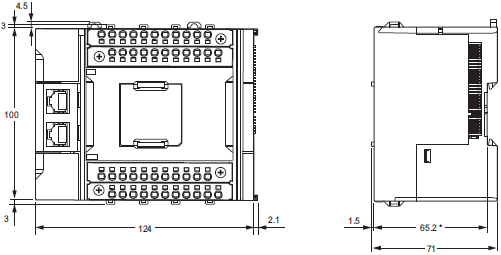

外觀尺寸(mm)*1 | 154 × 100 × 71 mm (W×H×D) | 130 × 100 × 71 mm (W×H×D) | |
重量 *2 | NX1P2-1[]40DT型: 650 g NX1P2-1[]40DT1型: 660 g |
NX1P2-9024DT型: 590 g NX1P2-9024DT1型: 590 g |
|
模組電源供應 | 電源電壓 | DC24V (DC20.4~28.8V) | |
模組消耗電力 *3 | NX1P2-1[]40DT型: 7.05 W NX1P2-1[]40DT1型: 6.85 W |
NX1P2-9024DT型: 6.70 W NX1P2-9024DT1型: 6.40 W |
|
突波電流 *4 | 常溫且冷開機的條件下 10A以下,0.1ms以下 以及 2.5A以下,150ms以下 |
||
電源端子電流容量 *5 | 4A以下 | ||
絕緣方式 | 非絕緣:模組電源端子-內部電路間 | ||
對NX單位的 電源供應電源 |
NX單位電源可供應電力 | 最高10W | |
NX單位電源供應效率 | 80% | ||
絕緣方式 | 非絕緣:模組電源端子-NX單位電源間 | ||
對NX單位供應的I/O電源 | 無*6 | ||
外部連接端子 | 通訊用接頭 | EtherNet/IP通訊用RJ45×1 EtherCAT通訊用RJ45×1 |
|

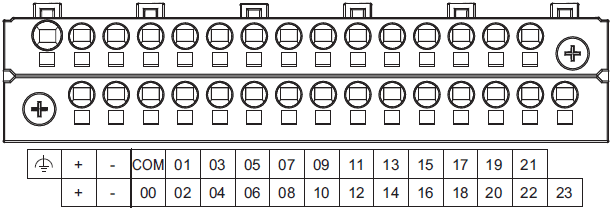

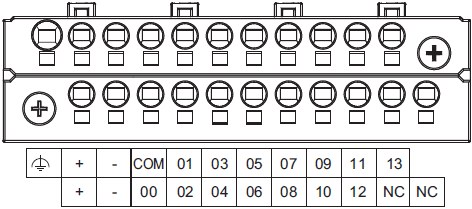

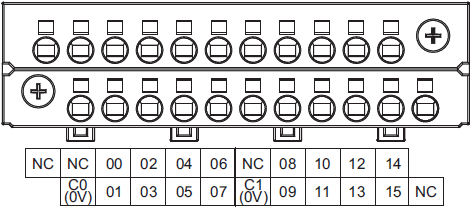

免用螺絲夾接式端子台 | 模組電源輸入、接地、輸入訊號用×1 (插拔式) 輸出訊號用×1 (插拔式) |
||
電源輸出端子 | 無 | ||
運轉中輸出端子 | 無 | ||
NX匯流排接頭 | 可連接8台NX單位 | ||
選購板插槽 | 2 | 1 |
*2. 含端蓋。端蓋重量為82g。
*3. 含SD記憶卡、選購板。不含NX單位的NX單位電源消耗電力。
*4. 突波電流值可能因條件而產生變化。選擇保險絲、斷路器、外接電源裝置等時,應考量使用條件,選用特性或容量有空間的產品。
*5. 可對端子正常流入的電流容量。串接模組電源時,不得超過此電流。
*6. 對於使用之NX單位的I/O電源供應方式,如為「由NX匯流排供應」,則另需I/O電源追加供應模組。由I/O電源追加供應模組供應的I/O電源,請使用最大電流在4A以下者。
詳情請參照『NX系列 NX1P2型 CPU模組使用操作手冊硬體篇』內容。
一般規格
項目 | 規格 | |
---|---|---|
架構 | 控制盤內安裝型 | |
接地方法 | D類接地(第3種接地) | |
使用環境 | 使用環境溫度 | 0∼55°C |
使用環境濕度 | 10∼95%RH(不可結露) | |
使用周圍環境 | 不應有腐蝕性氣體 | |
保存環境溫度 | -25∼70°C(電池除外) | |
使用場所之海拔高度 | 2,000m以下 | |
污染度 | 污染度2以下:符合JIS B 3502、IEC 61131-2 | |
抗干擾性 | 符合IEC 61000-4-4規範 2kV(電源線) | |
過電壓類別 | 符合類別Ⅱ:JIS B 3502、IEC 61131-2 | |
EMC抗干擾級別 | zone B | |
耐振動 | 符合IEC 60068-2-6規範 5∼8.4Hz 振幅3.5mm、8.4∼150Hz、加速度9.8m/s2 X、Y、Z每個方向各100分鐘(掃描時間10分鐘 × 掃描次數10次=總計100分鐘) |
|
耐衝擊 | 符合IEC 60068-2-27規範 147m/s2 X、Y、Z各方向3次 |
|
電池 | 使用壽命 | 5年(通電時間率0% (未通電)) |
使用型號 | 另售 CJ1W-BAT01型 | |
適合規格* | EU指令 | EN 61131-2 |
cULus | Listed(UL 61010-2-201)、ANSI/ISA 12.12.01 | |
船舶級 | - | |
上述以外 | KC |
* 各型號的最新適合規格,請至本公司網頁(https://www.omron.com.tw/),或請洽本公司業務人員。
性能規格
項目 | NX1P2- | |||||
---|---|---|---|---|---|---|
11[][][][]型/ 11[][][][]1型 |
10[][][][]型/ 10[][][][]1型 |
90[][][][]型/ 90[][][][]1型 |
||||
處理時間 | 指令執行時間 | LD指令 | 3.3 ns | |||
算術指令 (LREAL資料類型) |
70ns~ | |||||
程式設計 | 程式容量 *1 |
尺寸 | 1.5 MB | |||
數量 | POU定義數 | 450 | ||||
POU物件數 | 1,800 | |||||
變數記憶體 容量 *2 |
有保持屬性 | 尺寸 | 32 kB | |||
變數的數值 | 5,000 | |||||
無保持屬性 | 尺寸 | 2 MB | ||||
變數的數值 | 90,000 | |||||
資料類型 | 資料類型數 | 1,000 | ||||
CJ模組用記憶體 (可透過變數的AT指定加以指定) |
字元組I/O (CIO) |
0~6,144字元組(0~6,143)*3 | ||||
工作繼電器 (WR) |
0∼512字元組(W0~W511 *3 | |||||
保持繼電器 (HR) |
0∼1,536字元組(H0~H1,535)*4 | |||||
資料記憶體 (DM) |
0∼16,000字元組(D0~D15,999)*4 | |||||
擴充資料記憶體 (EM) |
--- | |||||
運動控制 | 控制軸數 *5 | 控制軸最大值 | 12軸 | 10 軸 | 4軸 | |
運動控制軸 | 8 軸 | 6 軸 | --- | |||
單軸位置控制軸 | 4 軸 | 4 軸 | 4軸 | |||
使用實軸最大數 | 8 軸 | 6 軸 | 4軸 | |||
使用運動 控制伺服軸 |
4 軸 | 2 軸 | --- | |||
使用單軸位置 控制伺服軸 |
4 軸 | 4 軸 | 4軸 | |||
直線補間 控制最大軸數 |
每1軸組為4軸 | --- | ||||
圓弧補間 控制軸數 |
每1軸組為2軸 | --- | ||||
軸組最大數 | 8組 | --- | ||||
運動控制周期 | 與主要週期型任務週期相同 | |||||
凸輪 | 凸輪資料點數 |
單一電子凸輪表 的最大點數 |
65,535點 | --- | ||
全部電子凸輪表 的最大點數 |
262,140點 | --- | ||||
電子凸輪表 最大表數 |
80表 | --- | ||||
位置單位 | 脈衝、mm、μm、nm、degree、inch | |||||
置換 | 0.00、0.01~500.00% | |||||
內建 EtherNet/IP 連接埠 |
連接埠數 | 1 | ||||
實體層 | 10BASE-T/100BASE-TX | |||||
框訊長度 | 最長1,514byte | |||||
媒體存取方式 | CSMA/CD | |||||
調變方式 | 基帶 | |||||
拓樸 | 星狀 | |||||
傳送速度 | 100Mbps (100BASE-TX) | |||||
傳送媒介 | 雙絞線(附隔離層:STP):類別5、5e以上 | |||||
傳送距離 (集線器與節點間距離)最大值 |
100 m | |||||
最大串聯連接數 | 使用切換式集線器時則無限制 | |||||
CIP服務: Tag資料連結 (通訊週期) |
最大連接數 | 32 | ||||
封包間隔 *6 | 各連接可設定 2~10,000ms (單位為1ms) |
|||||
模組允許通訊頻段 | 3,000 pps *7 (含正常檢測信號) | |||||
Tag設定最大數 | 32 | |||||
Tag類型 | 網路變數 CIO/WR/HR/DM |
|||||
每1次連線 (= 1個Tag設定) 時的Tag數 |
8 (Tag設定中包含控制器狀態時則為7) | |||||
Tag最大數 | 256 | |||||
每1個節點最大的 連結資料長度 |
19,200 bytes | |||||
每1個連接的最大資料長度 | 600 bytes | |||||
可登錄的Tag設定最大數 | 32 (1次連線=1個Tag設定) |
|||||
1個Tag設定的最大資料量 | 600 bytes (Tag設定包含控制器狀態時使用2byte分) |
|||||
多點傳送封包濾波器 *8 | 可 | |||||
CIP訊息服務: 明確的訊息 |
Class 3 (連線數) | 32 (Client端+伺服器) |
||||
UCMM (非連線型) |
可同時通訊的最大 Client端數量 |
32 | ||||
可同時通訊的最大 伺服器數量 |
32 | |||||
TCP插座數 | 30 | |||||
內建 EtherCAT 通訊埠 |
通訊規格 | IEC 61158 Type12 | ||||
EtherCAT主站規格 | 支援Class B (支援Feature Pack Motion Control) | |||||
實體層 | 100BASE-TX | |||||
調變方式 | 基帶 | |||||
傳送速度 | 100Mbps (100BASE-TX) | |||||
備援模式 | Auto | |||||
拓樸 | 線路、星狀鏈結、分歧配線 | |||||
傳送媒介 | 類別5以上 雙絞線 ( 建議為和鋁質膠帶編組的雙重遮蔽電線與直線) |
|||||
節點間距離最大值 | 100 m | |||||
最大子站數 | 16 | |||||
可設定的節點地址範圍 | 1~192 | |||||
過程數據最大尺寸 | IN:1,434byte OUT:1,434byte 但必須在1個框架(最大程序資料框數目)的範圍內 |
|||||
1個從站的最大值 | IN:1,434byte OUT:1,434byte |
|||||
通訊週期 | 2,000μs~8,000μs (可以250μs為單位設定) | |||||
同步抖動 | 1 μs 以下 | |||||
序列通訊 (序列通訊用選購板) |
通訊方式 | 半雙工 | ||||
同步方式 | 起止同步 | |||||
傳送速度 | 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbps | |||||
傳送距離 | 遵循選購板型號。 | |||||
對應通訊協定 | Host Link、Modbus-RTU Master、Non-protocol | |||||
單位配置 |
可安裝之 模組數 |
CPU模組可安裝 的NX單位數量 |
8 | |||
整體系統的 NX單位最大數量 |
24 CPU裝置上:8 EtherCAT從站終端上:16 |
|||||
電源 | 型號 | DC輸入的非絕緣電源內建於CPU模組 | ||||
電源中斷確定時間 | 2~8ms | |||||
選購板 | 插槽數 | 2 | 2 | 1 | ||
內建I/O | 輸入 | 點數 | 24 | 24 | 14 | |
輸出 | 點數 | 16 | 16 | 10 | ||
負載短路保護功能 | 11[][]DT/10[][]DT/9024DT: 無 (NPN) 11[][]DT1/10[][]DT1/9024DT1: 有 (PNP) |
|||||
內建時鐘 | 精度 | 環境溫度 55℃:每月誤差 -3.5分~+0.5分 環境溫度 25℃:每月誤差 -1.5分~+1.5分 環境溫度 0℃:每月誤差 -3分~+1分 |
||||
內建電容備份時間 | 環境溫度 40℃:10天 |
*2. 含CJ模組用記憶體。
*3. 可以1ch為單位設定。含無保持屬性變數的合計大小。
*4. 可以1ch為單位設定。含有保持屬性變數的合計大小。
*5. 關於用語說明,請參照『NJ/NX系列 CPU模組使用操作手冊運動控制篇』內容。
*6. 與節點數無關,而是依據所設定之週期在迴路上更新資料。
*7. pps即為Packet Per Second之意,也就是每秒可處理之傳送、接收之封包數。
*8. 由於EtherNet/IP埠已經安裝了IGMP Client端,因此只要使用支援IGMP Snooping (模擬)的切換式集線器,即可過濾掉多餘的多點傳送封包。
功能規格
項目 | NX1P2型 | |||
---|---|---|---|---|
Tasks | 功能 | 指定執行條件與執行優先權的「Task」單位, 用以執行I/O更新與使用者程式的功能 |
||
於固定週期執行之 Task |
主固定週期 Task最大數量 |
1 | ||
固定周期任務最大值 | 2 | |||
滿足條件時執行的 Task |
事件任務最大值 | 32 | ||
執行條件 | 啟動事件任務指令執行時、變數的條件式一致時 | |||
設定 | 系統服務監視設定 | - | ||
可程式化功能 | POU (Program Organization Unit) |
程式 | 分配至Task的單位的POU | |
功能區塊 | 製作維持狀態的零組件時所使用的POU | |||
功能 | 製作用於進行運算處理等輸出會針對輸入而一次決定的零組件時使用的POU | |||
程式語言 | 種類 | 階梯圖 *1 結構化文字(ST) |
||
命名空間 | 以名稱來劃分POU定義之團體的功能 | |||
變數 | 變數的外部參照功能 | 網路變數 | 允許來自人機介面、上位電腦或其他控制器等的存取動作之功能 | |
資料類型 | 基本資料 型態 |
BOOL型 | BOOL | |
位元列型 | BYTE、WORD、DWORD、LWORD | |||
整數型 | INT、SINT、DINT、LINT、UINT、USINT、UDINT、ULINT | |||
實數型 | REAL、LREAL | |||
持續時間型 | TIME | |||
日期型 | DATE | |||
時刻型 | TIME_OF_DAY | |||
日期時刻型 | DATE_AND_TIME | |||
文字列型 | STRING | |||
衍生資料型態 | 構造體型、共用體類型、列舉型 | |||
構造體型 | 功能 | 與資料類型相異的多個數據、資料整合為單一個體處理之功能 | ||
成員最大數量 | 2,048 | |||
巢狀結構最大階層數 | 8 | |||
成員的資料類型 | 基本資料型態、構造體型、共用體類型、列舉型、陣列變數 | |||
成員的偏移量指定 | 將構造體部品配置於任意記憶體位置的功能 | |||
共用體類型 | 功能 | 能夠讓多個相異資料類型存取相同資料的功能 | ||
成員最大數量 | 4 | |||
成員的資料類型 | BOOL、BYTE、WORD、DWORD、LWORD | |||
列舉型 | 功能 | 將變數值稱為「列舉型」的貼標(文字列)來顯示的功能 | ||
資料類型的屬性 | 陣列指定 | 功能 | 統合相同資料類型的要點,以開頭的編號(附註說明)來指定的功能 | |
最大尺寸數 | 3 | |||
最大要點數 | 65,535 | |||
FB範例的陣列指定 | 可 | |||
指定範圍 | 明確提示只能使用事先決定之範圍內的數值的功能 | |||
資料庫 | (用戶)資料庫可使用 | |||
運動控制功能 | 控制模式 | 位置控制、速度控制、扭力控制 | ||
軸類別 | 伺服軸、虛擬伺服軸、編碼器軸、虛擬編碼器軸 | |||
管理可能位置 | 指令位置、實際位置值[TxPDO] | |||
單軸 | 單軸位置控制 | 絕對值定位 | 此功能可在指定絕對座標的目標位置後,進行定位 | |
相對值位置控制 | 此功能可自現在命令位置指定移動距離,進行定位 | |||
中斷定寸定位 | 從外部輸入所產生的中斷輸入的位置指定移動距離,進行定位的功能 | |||
週期性同步絕對位置控制 | 此功能能夠以位置控制模式,在每控制週期輸出指令位置 | |||
單軸速度控制 | 速度控制 | 此功能能夠以位置控制模式進行速度控制 | ||
週期性同步 速度控制 |
以速度控制模式在各控制週期輸出速度指令的功能 | |||
單軸扭力控制 | 扭力控制 | 對馬達進行扭力控制的功能 | ||
單軸同步控制 | 凸輪動作啟動 | 此功能可使用指定的電子凸輪表,讓電子凸輪運動啟動 | ||
凸輪動作結束 | 此功能可輸入參數,並結束指定軸的電子凸輪運動 | |||
齒輪動作啟動 | 此功能可設定主軸和從軸間的電子齒輪比,並進行齒輪運動 | |||
位置指定齒輪動作 | 此功能可用來設定與主軸和從軸間的電子齒輪比同步的位置,並進行齒輪運動 | |||
齒輪動作結束 | 此功能將會中止在執行過程中的齒輪運動以及位置指定齒輪運動 | |||
同步定位控制 | 此功能將與指定主軸同步以進行定位 | |||
主軸相對值相位補正 | 進行同步控制中的主軸相位補正之功能 | |||
加減演算位置控制 | 把加算或減法2軸指令位置的值作為指令位置而輸出之功能 | |||
單軸手動操作 | 可運轉 | 此功能可將伺服驅動器的狀態切換為Servo ON狀態,進行軸操作 | ||
Jog | 此功能可依照指定目標速度,進行JOG | |||
單軸控制輔助 | 軸組重置 | 解除軸異常功能 | ||
原點復歸 | 此功能可啟動馬達,使用極限信號、原點近接信號、原點信號以決定機械原點 | |||
指定參數原點復歸 | 指定參數讓馬達動作,並使用極限信號、原點近接信號、原點信號來決定機械原點的功能 | |||
高速回原點 | 把絕對座標的「0」作為目標位置,進行定位,並返回原點的功能 | |||
強制停止 | 此功能可讓軸減速停止 | |||
立即停止 | 此功能可讓軸立即停止 | |||
超載值設定 | 此功能可變更軸的目標速度 | |||
現在位置變更 | 將軸的現在命令位置和反饋實際位置變更為任意值之功能 | |||
外部閂鎖有效 | 此功能可藉由產生觸發來記錄軸位置 | |||
外部閂鎖無效 | 此功能可使在執行過程中的卡榫無效 | |||
區域監控 | 此功能可判定軸的指令位置或反饋實際位置是否存在於指定範圍(區域)內 | |||
數位凸輪表 開關有效 |
配合軸的位置將數位輸出ON或OFF的功能 | |||
軸間偏差監視 | 此功能可監控指定的2軸的指令位置或實際位置值[TxPDO]的差分是否未超出容許值 | |||
偏差計數器設定 | 此功能可將現在命令位置和反饋實際位置間的偏差設定為零 | |||
扭力限制 | 此功能可進行伺服驅動器的扭力限制功能之有效/無效切換 和扭力限制值的設定, 藉此限制輸出扭力 |
|||
指令位置修正 | 對動作中的軸進行位置修正之功能 | |||
啟動速度 | 設定軸操作開始時的初始速度之功能 | |||
軸組 | 多軸協調控制 | 絕對值直線補間 | 此功能可指定絕對位置,進行直線補間運算 | |
相對值直線補間 | 此功能可指定相對位置,進行直線補間運算 | |||
2軸圓弧補間 | 此功能可進行2軸的圓弧補間 | |||
軸組週期性同步絕對位置控制 | 此功能能夠以位置控制模式,在每控制週期輸出指令位置 | |||
多軸協調控制輔助 | 軸組錯誤復歸 | 解除軸組及軸異常的功能 | ||
軸組功能有效 | 讓軸組動作有效的功能 | |||
軸組功能無效 | 讓軸組動作無效的功能 | |||
軸組強制停止 | 此功能可讓補間動作中的所有軸減速停止 | |||
軸組立即停止 | 此功能可讓補間動作中的所有軸立即停止 | |||
軸組超載值設定 | 此功能可變更補間動作中之合成目標速度 | |||
軸組位置取得 | 此功能可取得軸組的現在命令位置和反饋實際位置 | |||
軸組構成軸寫入 | 此功能可暫時重寫軸組參數的[構成軸] | |||
共通 | 凸輪 | 設定凸輪表屬性 | 以輸入參數更新指定的電子凸輪表的終點索引之功能 | |
儲存凸輪表 | 將輸入參數所指定的電子凸輪表儲存至CPU模組內的非揮發性記憶體之功能 | |||
建立凸輪表 | 本功能可利用輸入參數從指定的凸輪屬性與凸輪節點數來建立電子凸輪表 | |||
參數 | MC設定寫入 | 暫時重寫軸參數及軸組參數的部分功能 | ||
變更軸參數 | 從使用者程式參照、變更軸參數的功能 | |||
輔助功能 | 計數模式 | 能選擇線性模式或迴轉模式 | ||
單位換算 | 可配合機械設定各軸的顯示單位 | |||
加速/減速控制 | 自動加減速控制 | 以Jerk來設定軸或軸組動作時的加速/減速曲線的功能 | ||
改變加速和減速率 | 在進行加減速動作中亦能變更加減速率的功能 | |||
定位完成確認 | 為檢查定位完成,設定定位範圍和定位檢查時間的功能 | |||
停止方法選擇 | 當立即停止輸入信號和極限輸入信號有效時,設定停止方法的功能 | |||
再啟動運動控制指令 | 變更在執行過程中的運動控制指令之輸入變數後再啟動,藉此在動作中變更目標值的功能 | |||
運動控制指令的多重起動 緩衝模式(Buffer Mode) |
在動作中啟動其他運動控制指令時,指定開始執行的時序與動作間的速度連接方法之功能 | |||
軸組動作的連續動作 (過渡模式) |
指定藉多重起動軸組動作而連續動作的功能 | |||
監視功能 | 軟體極限 | 監控軸動作範圍的功能 | ||
位置偏差 | 監控軸的指令現在值與反饋現在值之間的位置偏差功能 | |||
速度/加減速率/扭力/補間速度/ 補間加減速率 |
對每軸及每軸組設定及監控警報值的功能 | |||
支援絕對型編碼器 | 使用OMRON製伺服驅動器1S系列或G5系列的附絕對型編 碼器馬達,便不需在送電時進行原點復歸的功能 |
|||
輸入信號的反相邏輯 | 讓立即停止輸入信號、正方向極限輸入信號、負方向極限輸 入信號、原點近接輸入信號的邏輯反轉的功能 |
|||
外部I/F信號 | 能使用伺服驅動器側的下列輸入訊號 原點信號、原點近接信號、正方向極限信號、負方向極限信號、立即停止信號、中斷輸入訊號 |
|||
模組 (輸出輸入) 管理功能 |
EtherCAT從站 | 最大子站數 | 16 | |
CJ系列模組 | 模組最大數量 | - | ||
通訊功能 | 周邊設備(USB)通訊埠 | - | ||
內建EtherNet/IP 連接埠 |
通訊協定 | TCP/IP、UDP/IP | ||
CIP通訊服務 | Tag資料連結 | 利用非程式方式,即可與EtherNet/IP網路上的設備進行週期性資料交換的功能 | ||
message通訊 | 可與EtherNet/IP網路上的設備進行任意的CIP指令的傳送、接收動作之功能 | |||
TCP/IP應用 | Socket服務 | 透過UDP或TCP通訊協定,與乙太網路上的任意節點任意進行資料的傳送接收之功能以插座通訊用指令執行的功能 | ||
FTP客戶端 | 本功能可由CPU模組以FTP方式對乙太網路上的其它電腦或控制器等進行檔案傳送。依照FTP客戶端通訊命令來執行 | |||
FTP伺服器 | 從乙太網路上的其他電腦對控制器CPU模組的SD記憶卡之內部檔案進行讀取或寫入的功能 | |||
時間自動校正 | 於指定時間、或CPU模組的電源導入後所指定的固定時間間 隔之下,自NTP伺服器取得時間資訊,並更新CPU模組之內部時間資訊的功能 |
|||
SNMP代理 | 可針對使用SNMP管理功能的網路管理軟體,提供其內建 EtherNet/IP連接埠的內部狀態資訊之功能 |
|||
EtherCAT通訊埠 | 支援服務 | 處理資料通訊 | 由CoE定義,在EtherCAT主站與從站之間將控制資訊作為固 定週期的通訊週期,進行資料交換的通訊方式 |
|
SDO通訊 | 由CoE定義,在EtherCAT主站與從站之間將控制資訊作為非 固定週期的事件通訊,進行資料交換的通訊方式 |
|||
網路掃描 | 讀取連接的從站機器資訊,自動產生從站構成的功能 | |||
DC (Distributed Clock) | 讓所有的EtherCAT裝置(包含主站)共用相同的 「EtherCAT系統時間」, 以進行時間同步的功能 |
|||
封包監控器 | 用以儲存主機所傳送、接收的框架之功能。可透過軟體閱覽已儲存之資料 | |||
從站有效/無效設定 | 以從站為通訊對象,設定其有效或無效的功能 | |||
子局斷線/再加入 | 更換或維修從站時,讓該從站暫時離線/再加入EtherCAT網路的功能 | |||
支援應用協定 | CoE | 在EtherCAT上對從站傳送CAN應用訊息(SDO)的功能 | ||
序列通訊 | 通訊協定 | Host Link (FINS)、Non-protocol、Modbus-RTU Master (連接序列通訊用選購板時) | ||
通訊用指令 | FTP客戶端指令、CIP通訊指令、Socket通訊用指令、SDO訊息指令、Non-protocol通訊命令、Modbus RTU通訊協定指令 | |||
運轉管理功能 | 運轉中輸出接點 | - | ||
系統管理功能 | 事件記錄 | 功能 | 記錄事件發生的功能 | |
最大件數 | 系統事件日誌 | 576*2 | ||
存取事件日記 | 528*3 | |||
使用者定義事件日誌 | 512 | |||
除錯功能 | 線上編輯 | 在線上Online變更程式、功能區塊、功能、全局變數的功能 可經由網路由多位作業員做個別的POU變更 |
||
強制刷新數值 | 以強制值將特定的接點更新之功能 | |||
最大點數 | EtherCAT從站設備變數 | 64 | ||
CJ模組設備變數、AT(分配對象)指定的變數 | - | |||
運動控制試運轉 | 從Sysmac Studio上確認馬達動作及配線的功能 | |||
同步 | On-Line連接時,統一Sysmac Studio專案檔案與CPU模組資料的功能 | |||
微分監控 | 監控接點的升起或下緣觸發之功能 | |||
最大點數 | 8 | |||
資料追蹤 | 種類 | 觸發追蹤 (單一) |
在滿足觸發條件後,當達到所設定的取樣數時,便會停止追蹤之功能 | |
連續追蹤 | 繼續執行資料追蹤,由Sysmac Studio隨時收集追蹤資料的功能 | |||
同時啟動最大數 | 2 | |||
記錄最大數 | 10000 | |||
取樣最大點數 | 48變數 | |||
取樣時序 | 指定任務週期、 指定時間、 取樣指令執行時 |
|||
觸發追蹤 | 設定觸發條件後,將事件發生前後的資料記錄下來之功能 | |||
觸發條件 | BOOL型變數的上昇/下降, BOOL型變數以外的定數值比較 比較方法:=, >, ≧, <, ≦, ≠ |
|||
Delay值 | 設定滿足觸發條件前/後取樣數比例的功能 | |||
模擬功能 | 在Sysmac Studio上模擬CPU模組動作的功能 | |||
高信賴功能 | 自我診斷 | 控制器異常 | 重要度 | 重大故障、部分停止異常、輕度異常、監視情報、一般情報 |
訊息語言最大數量 | 9 (Sysmac Studio) 2 (NS系列人機介面) |
|||
使用者定義異常 | 功能 | 設計任意的異常並事先登錄,再透過執行指令來留下記錄之功能 | ||
重要度 | 8階段 | |||
訊息語言最大數量 | 9 | |||
安全功能 | 客戶資產保護/防止誤動作 | CPU模組名稱功能與序列ID功能 | 透過Sysmac Studio On-Line連接時,確認專案中的CPU模 組名稱與連接對象的CPU模組名稱是否一致的功能 |
|
保護功能 | 不需使用者程式復原資訊的傳送功能 | 設定成無法從Sysmac Studio讀取CPU模組內部資料的功能 | ||
寫入CPU模組的保護功能 | 設定成無法從Sysmac Studio/SD記憶卡對CPU模組內部資料進行寫入的功能 | |||
專案檔案整體的保護功能 | 在Sysmac Studio中透過密碼來禁止開啟.smc檔案之功能 | |||
資料保護功能 | 在Sysmac Studio中透過密碼來保護POU的功能 | |||
操作權限的認證功能 | 為避免因操作失誤而對裝置或人員造成危害,依據操作權限於線上Online限制操作功能之功能 | |||
群組數量 | 5 | |||
使用者程式執行用ID認證功能 | 針對特定的硬體(CPU模組),設定成必須在Sysmac Studio輸入使用者程式執行用ID後,方可執行使用者程式的功能 | |||
SD記憶卡功能 | 儲存區的種類 | SD記憶卡、SDHC記憶卡 | ||
應用 | SD記憶卡自動傳送功能 | 在控制器送電時,將儲存於SD記憶卡的autoload目錄中的資料下載至控制器內部的功能 | ||
SD記憶卡程式傳送功能 | 依據來自系統定義變數的指示,將儲存於SD記憶卡的使用者程式傳送至控制器之功能 | |||
SD記憶卡操作指令 | 可從使用者程式上的指令存取SD記憶卡的功能 | |||
自Sysmac Studio操作檔案 | 除了控制器用檔案以外,用戶亦能透過SD記憶卡進行泛用文件檔的儲存/讀取動作 | |||
SD記憶卡壽命檢測功能 | 以系統定義變數或事件記錄來通知SD記憶卡使用壽命的功能 | |||
備份功能 | SD記憶卡 備份功能 |
操作方法 | CPU模組前方 開關 |
透過操作CPU模組的前方開關進行備份、比較、修復之功能 |
透過系統定義變數指示 | 透過操作系統定義變數來進行備份或比較之功能 | |||
Sysmac Studio 記憶卡畫面 |
透過Sysmac Studio的SD記憶卡操作畫面進行備份或比較之功能 | |||
專用指令 | 本功能可利用專用指令進行備份 | |||
保護功能 | 禁止備份至SD記憶卡 | 禁止備份至SD記憶卡之功能 | ||
Sysmac Studio控制器備份功能 | 使用Sysmac Studio對裝置進行備份、修復或比較之功能 |
*1. 可使用inline ST (在階梯圖中記載ST言語的階梯圖語法要點)。
*2. 為CPU模組分512件與NX單位分64件的合計。
*3. 為CPU模組分512件與NX單位分16件的合計。
*4. 僅CPU模組Ver.1.14以上可使用修復功能
輸入端子台
端子排列
依各CPU模組型號分別說明。
NX1P2-1[]40DT[]型

標記 | 端子名稱 | 說明 | 參照處 |
---|---|---|---|
![]() |
功能接地端子 | 功能接地端子。請連接接地線。 | 『NX系列 NX1P2型 CPU 模組 使用操作手冊 硬體篇』 |
+/- | 模組電源供應用端子 | 連接模組電源的端子。 +端子間、-端子間各自於內部連接。 |
|
COM | 共用端子 | 輸入電路的共用端子。 | 參照「輸入規格」表格 |
00 ~ 15 | 輸入端子 | 為泛用輸入A。 | |
16 ~ 23 | 輸入端子 | 為汎用輸入B。 |
NX1P2-9024DT[]型

標記 | 端子名稱 | 說明 | 參照處 |
---|---|---|---|
![]() |
功能接地端子 | 功能接地端子。請連接接地線。 | 『NX系列 NX1P2型 CPU 模組 使用操作手冊 硬體篇』 |
+/- | 模組電源供應用端子 | 連接模組電源的端子。 +端子間、-端子間各自於內部連接。 |
|
COM | 共用端子 | 輸入電路的共用端子。 | 參照「輸入規格」表格 |
00 ~ 13 | 輸入端子 | 為泛用輸入A。 | |
NC | NC | 切勿配線。 | --- |
輸入規格
規格依輸入端子編號而不同。
項目 | 規格 | |
---|---|---|
輸入種類 | 汎用輸入A | 汎用輸入B |
輸入端子編號 | NX1P2-1[]40DT[]型:00~15 NX1P2-9024DT[]型:00~13 |
NX1P2-1[]40DT[]型:16~23 NX1P2-9024DT[]型:無 |
內部I/O共用線處理 | NPN/PNP共用 | |
輸入電壓 | DC24V (DC15~28.8V) | |
對象感測器 | 2線式以及3線式感測器 | |
輸入阻抗 | 4.0 kΩ | 4.3 kΩ |
輸入電流 | 5.8mA TYP | 5.3mA TYP |
ON電壓 | DC15V以上 | |
OFF電壓/電流 | DC5V以下/1mA以下 | |
ON應答時間 *1 | 2.5μs以下 | 1ms以下 |
OFF應答時間*1 | 2.5μs以下 | 1ms以下 |
ON/OFF濾波時間 *2 | 無濾波、0.25ms、0.5ms、1ms (預設值)、2ms、4ms、8ms、16ms、32ms、64ms、128ms、256ms | |
電路構成 | ![]() |
![]() |
*2. 濾波時間以4點為單位設定。
輸出端子台
端子排列
依各CPU模組型號分別說明。
NX1P2-1[]40DT型

標記 | 端子名稱 | 說明 | 參照處 |
---|---|---|---|
C0(0V)、 C1(0V) | 共用端子 | 連接I/O電源的0V端。C0(0V)與C1(0V)之間在CPU模組內部為獨立。 | 參照「輸出規格」表格 |
00~15 | 輸出端子 | NPN(同步)類型輸出。 | |
NC | NC | 切勿配線。 | - |
NX1P2-1[]40DT1型
端子台外型與NX1P2-1[]40DT型相同。

標記 | 端子名稱 | 說明 | 參照處 |
---|---|---|---|
C0(+V)、 C1(+V) |
共用端子 | 連接I/O電源的24V端。C0(+V)與C1(+V)間在CPU模組內部為獨立。 | 參照「輸出規格」表格 |
0V0、0V1 | 0V端子 | 供應內部電路驅動用的0V電壓。 0V0與0V1間在CPU模組內部為獨立。 |
|
00~15 | 輸出端子 | 為PNP(信號源)類型的輸出,內建負載短路保護功能。 | |
NC | NC | 切勿配線。 | - |
NX1P2-9024DT
端子台外型與NX1P2-1[]40DT型相同。

標記 | 端子名稱 | 說明 | 參照處 |
---|---|---|---|
C0(0V) | 共用端子 | 連接I/O電源的0V端。 | 參照「輸出規格」表格 |
00~09 | 輸出端子 | NPN(同步)類型輸出。 | |
NC | NC | 切勿配線。 | - |
NX1P2-9024DT1
端子台外型與NX1P2-1[]40DT型相同。

標記 | 端子名稱 | 說明 | 參照處 |
---|---|---|---|
C0(+V) | 共用端子 | 連接I/O電源的24V端。 | 參照「輸出規格」表格 |
0V0 | 0V端子 | 供應內部電路驅動用的0V電壓。 | |
00~09 | 輸出端子 | 為PNP(信號源)類型的輸出,內建負載短路保護功能。 | |
NC | NC | 切勿配線。 | - |
輸出規格
有NPN (同步)類型與PNP (信號源)類型等,依CPU模組的型號而不同。
但無出自輸出端子編號的差別。
項目 | 規格 | |
---|---|---|
NX1P2-[][][][]DT型 | NX1P2-[][][][]DT1型 | |
內部I/O共用線處理 | NPN(同步) | PNP(信號源) |
最大開關容量 | DC12~24V(DC10.2~28.8V)300mA/點 | DC24V(DC15~28.8V)300mA/點 |
NX1P2-1[]40DT[]型:1.8A/共用(3.6A/模組 NX1P2-9024DT[]型:2.4A/共用(2.4A/模組) |
||
最小開關容量 | DC12~24V(DC10.2~28.8V)1mA | DC24V(DC15~28.8V)1mA |
漏電流 | 0.1mA以下 | |
殘留電壓 | 1.5V以下 | |
ON應答時間 | 0.1ms以下 | 0.5ms以下 |
OFF應答時間 | 0.8ms以下 | 1.0ms以下 |
I/O電源消耗電流*1 | - | NX1P2-1[]40DT1型:40mA/共用 NX1P2-9024DT1型:50mA/共用 |
負載短路保護功能 | 無 | 有*2 |
電路構成 |
NX1P2-1[]40DT 型
|
NX1P2-1[]40DT1 型![]() |
NX1P2-9024DT 型![]() |
NX1P2-9024DT1 型 |
*2. 負載短路保護功能以PNP (信號源)類型輸出端子1點為單位作用,保護負載短路時的輸出電路。

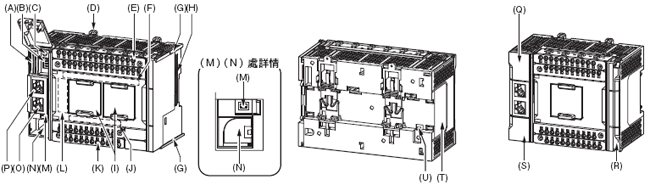

各部位的名稱與功能
CPU模組
下列顯示的2種型號,其選購板插槽數與內建I/O點數均不同,但各部名稱與功能則為共通。
關於CPU模組型號與內建I/O點數等概略規格,請參照「種類」之相關資料表。
NX1P2-1[]40[][][]型 NX1P2-9024[][][]型
標記 | 名稱 | 功能 |
---|---|---|
A | SD記憶卡安裝接頭 | 插入SD記憶卡。 |
B | 指撥開關 | 安全模式*1或備份功能*2等功能中使用。通常設為全部OFF。 |
C | 停止SD記憶卡供電按鈕 | SD記憶卡退出時進行停止供電。 |
D | 鋁軌安裝卡鉤 | 用於安裝至鋁軌之用。 |
E | 輸入端子台 | 對模組電源、接地以及內建輸入配線的端子台。 |
F | 輸入顯示指示器 | 顯示內建輸入的運行狀態。 |
G | 模組連結導軌 | 安裝NX單位或端蓋用的導軌。 |
H | NX匯流排接頭 | 與右側鄰接的NX單位連接之接頭。 |
I | 選購板插槽1 (左側)、 選購板插槽2 (右側)、 |
卸除插槽護蓋,安裝選購板。如內建I/O點數為24點的型號,則只能插入插槽1。 卸除後的護蓋,請妥善保管。 |
J | 輸出顯示指示器 | 顯示內建輸出的運行狀態。 |
K | 輸出端子台 | 配線給內建輸出的端子台。 |
L | CPU模組的運行狀態顯示指示器 | 可透過多個指示器確認CPU模組的運行狀態。 |
M | 電池接頭 | 另售的備援用電池安裝接頭。 |
N | 電池插槽 | 安裝另售的備用電池。 |
O | 內建EtherCAT通訊埠 (PORT2) | 以乙太網路線連接內建EtherCAT。 |
P | 內建EtherNet/IP連接埠 (PORT1) | 以乙太網路線連接內建EtherNet/IP。 |
Q | 記憶卡護蓋 | SD記憶卡或指撥開關處的護蓋。朝上開啟。 |
R | 端蓋 | 保護CPU模組或NX單位的護蓋。 CPU模組標準附有1個。 |
S | 電池蓋 | 電池插槽的護蓋。取下護蓋,裝卸電池。 |
T | 顯示辨識資訊 | 顯示CPU模組的辨識資訊。 |
U | 鋁軌接觸板 | 使功能接地端子接觸鋁軌的板子。 |
*1. 使用安全模式時,請下述內容設定後接通控制器電源。

關於安全模式的詳情,請參照『NJ/NX系列故障排除手冊』內容。
*2. 關於備份功能的詳情,請參照『NJ/NX系列 CPU模組使用操作手冊軟體篇』內容。
選購板規格

序列通訊用選購板規格
項目 | 規格 | ||
---|---|---|---|
型號 | NX1W-CIF01型 | NX1W-CIF11型 | NX1W-CIF12型 |
通訊埠 | RS-232C×1 | RS-422A/485×1 | RS-422A/485×1(絕緣) |
通訊方式 | 半雙工 | ||
同步方式 | 起止同步方式 | ||
傳送速度 | 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2kbps | ||
傳送距離 | 15m | 50m | 500m |
對應通訊協定 | HostLink、Modbus-RTUMaster、Non-protocol | ||
連接方式 | 免用螺絲夾接式端子台(9端子) | 免用螺絲夾接式端子台(5端子) | |
適用電線尺寸 | AWG28~20 | AWG24~20 | |
外觀尺寸(mm)*1 | 35.9(H)×35.9(W)×13.5(D) | ||
重量 | 16g | 13g | 14g |
消耗電力 | 含CPU模組的模組消耗電力。 CPU模組的消耗電力定義中,包含選購板的消耗電力。 |
||
絕緣方式 | 非絕緣 | 絕緣*2 |
*2. CPU模組內部電路與端子之間為絕緣。
RS-232C選購板( NX1W-CIF01型)

略稱 | 訊號名稱 | 輸出輸入 |
---|---|---|
SG0 | 訊號用接地 | - |
RD | 接收資料 | 輸入 |
SD | 傳送資料 | 輸出 |
ER | 資料終端備妥 | 輸出 |
SG1 | 訊號用接地 | - |
DR | 資料集備妥 | 輸入 |
RS | 發送要求 | 輸出 |
CS | 可傳送 | 輸入 |
SHLD | 隔離 | - |
1.因不具備 +5V 電源端子,故無法連接 CJ1W-CIF11型或NT-AL001型等外接轉換裝置或可程式化人機介面 NV3W-M[]20L型。
2.端子台無法裝卸。
RS-422A/485選購板( NX1W-CIF11型/NX1W-CIF12型)

要變更指撥開關的設定,請使用尖端較細的一字起子等工具。
RS-422A/485端子

略稱 | 選擇4線式時 | 選擇2線式時 | ||
---|---|---|---|---|
訊號名稱 | 輸出輸入 | 訊號名稱 | 輸出輸入 | |
RDA- | 接收資料- | 輸入 | 傳送接收資料- | 輸出輸入* |
RDB+ | 接收資料+ | 傳送接收資料+ | ||
SDA- | 傳送資料- | 輸出 | 傳送接收資料- | 輸出輸入* |
SDB+ | 傳送資料+ | 傳送接收資料+ | ||
SHLD | 隔離 |
*如為2線式,無論連接 RDA-/RDB+組或是 SDA-/SDB+組都可以。
類比輸出輸入選購板規格
項目 | 規格 | ||||||
---|---|---|---|---|---|---|---|
型號 | NX1W-ADB21型 | NX1W-DAB21V型 | NX1W-MAB221型 | ||||
輸出輸入 | 類比輸入 | 類比輸出 | 類比輸出輸入 | ||||
電壓輸入 | 0~10V | 合計2CH | - | 0~10V | 合計2CH | ||
電流輸入 | 0~20mA | - | 0~20mA | ||||
電壓輸出 | - | 0~10V | 2CH | 0~10V | 2CH | ||
連接方式 | 免用螺絲夾接式端子台 (5端子) | 免用螺絲夾接式端子台 (3端子) | 免用螺絲夾接式端子台(8端子) | ||||
適用電線尺寸 | AWG24~20 | ||||||
外觀尺寸( mm)* | 35.9(H) ×35.9(W) ×28.2(D) | ||||||
重量 | 24g | 24g | 26g | ||||
消耗電力 | 含CPU模組的模組消耗電力。 CPU模組的消耗電力定義中,包含選購板的消耗電力。 |
||||||
絕緣方式 | 非絕緣 |
類比輸入選購板( NX1W-ADB21型)

略稱 | 訊號名稱 |
---|---|
V I1 | 電壓輸入1 |
I I1 | 電流輸入1 |
V I2 | 電壓輸入2 |
I I2 | 電流輸入2 |
COM | 輸入共用 |
類比輸入規格
項目 | 規格 | ||
---|---|---|---|
電壓輸入 | 電流輸入 | ||
輸入方式 | 單端輸入 | 單端輸入 | |
輸入範圍 | 0~10V | 0~20mA | |
輸入轉換範圍 | 0~10.24V | 0~30mA | |
絕對最大額定值 | -1~+15V | -4~+30 mA | |
輸入阻抗 | 200 kΩ以上 | 約250Ω | |
解析度 | 1/4,000(滿刻度) | 1/2,000(滿刻度) | |
綜合精度 | 25°C | ±0.5%(滿刻度) | ±0.6%(滿刻度) |
0~55°C | ±1.0%(滿刻度) | ±1.2%(滿刻度) | |
平均化處理 | 無 | ||
轉換時間 | 內部取樣時間:2ms/點* |
類比輸出選購板(NX1W-DAB21V型)

略稱 | 訊號名稱 |
---|---|
VO1 | 電壓輸出1 |
VO2 | 電壓輸出1 |
COM | 輸出共用 |
類比輸出規格
項目 | 規格 | ||
---|---|---|---|
電壓輸出 | 電流輸出 | ||
輸出範圍 | 0~10V | --- | |
輸出轉換範圍 | 0~10.24V | --- | |
容許負載阻抗 | 2 kΩ以上 | --- | |
輸出阻抗 | 0.5Ω以下 | --- | |
解析度 | 1/4,000 (滿刻度) | --- | |
綜合精度 | 25°C | ±0.5% (滿刻度) | --- |
0~55°C | ±1.0% (滿刻度) | --- | |
轉換時間 | 內部取樣時間:2ms/點 * |
類比輸出輸入選購板(NX1W-MAB221型)

略稱 | 訊號名稱 | |
---|---|---|
IN | VI1 | 電壓輸入1 |
II1 | 電流輸出1 | |
VI2 | 電壓輸出2 | |
II2 | 電流輸出2 | |
COM | 輸入共用 | |
OUT | VO1 | 電壓輸出1 |
VO2 | 電壓輸出2 | |
COM | 輸出共用 |
註. 電流輸入時,VI1與II1、VI2與II2應各自短路。
類比輸出輸入規格
項目 | 規格 | |||
---|---|---|---|---|
電壓輸出輸入 | 電流輸出輸入 | |||
類比輸入部 | 輸入方式 | 單端輸入 | 單端輸入 | |
輸入範圍 | 0~10V | 0~20mA | ||
輸入轉換範圍 | 0~10.24V | 0~30mA | ||
絕對最大額定值 | -1~+15V | -4~+30mA | ||
輸入阻抗 | 200 kΩ以上 | 約250Ω | ||
解析度 | 1/4,000(滿刻度) | 1/2,000(滿刻度) | ||
綜合精度 | 25°C | ±0.5%(滿刻度) | ±0.6%(滿刻度) | |
0~55°C | ±1.0%(滿刻度) | ±1.2%(滿刻度) | ||
平均化處理 | 無 | |||
類比輸出部 | 輸出範圍 | 0~10V | - | |
輸出轉換範圍 | 0~10.24V | - | ||
容許負載阻抗 | 2 kΩ以上 | - | ||
輸出阻抗 | 0.5Ω以下 | - | ||
解析度 | 1/4,000(滿刻度) | - | ||
綜合精度 | 25°C | ±0.5%(滿刻度) | - | |
0~55°C | ±1.0%(滿刻度) | - | ||
轉換時間 | 內部轉換時間:6ms(4CH的合計)* |
(單位:mm)
NX系列 NX1P2型 CPU模組
NX1P2-1[]40[][][]型

*鋁軌座面至CPU模組表面的尺寸。
NX1P2-9024[][][]型

*鋁軌座面至CPU模組表面的尺寸。
端蓋
NX-END02型

*鋁軌座面至CPU模組表面的尺寸。
中文
型錄名稱 | 型錄編號 [容量] |
更新日期 | |
---|---|---|---|
![]() |
SBCA-104-TW5 [5387KB] |
2021年2月9日
20210209
|
NX1P 型錄 |
![]() |
SBCA-105-TW5 [6708KB] |
2020年7月9日
20200709
|
NX1P 規格說明書 |
![]() |
SAMC-010-TW5 [6850KB] |
2018年2月1日
20180201
|
控制盤升級解決方案 總合型錄 |
English
Global Edition
Catalog Name | Catalog Number [size] |
Last Update | |
---|---|---|---|
![]() |
P116-E1-19 [1368KB] |
Oct 03, 2022
20221003
|
NX1P Data Sheet |
![]() |
P115-E1-04 [1571KB] |
Oct 03, 2022
20221003
|
NX1P Catalog |
![]() |
P089-E1-25 [4062KB] |
Jul 01, 2022
20220701
|
NJ/NX Series Controller Catalog |
![]() |
P090-E1-11 [10256KB] |
Dec 20, 2021
20211220
|
FA Controller Catalog |
![]() |
R150-E1-25 [2456KB] |
Oct 03, 2022
20221003
|
EtherNet/IP™ Catalog |
![]() |
R200-E1-04 [698KB] |
Nov 01, 2021
20211101
|
Applicable Models of Cable Redundancy Function |
![]() |
- [243KB] |
Oct 11, 2022
20221011
|
HMC-SD292/492/1A2 Data Sheet |
![]() |
P153-E1-01 [541KB] |
Aug 02, 2021
20210802
|
SYSMAC-XR020 MQTT Communications Library Catalog |
誠睿台南所 TEL:06-2493086
誠睿台中所 TEL:04-23380790
誠睿新竹所 TEL:03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL:06-2493086
誠睿台中所 TEL:04-23380790
誠睿新竹所 TEL:03-6685558
客服信箱 service@hitifa.com.tw
