NX-PD / PF / PC / TBX

可安裝於EtherCAT耦合器的從站，以便提供額外的電源或追加端子

使用免螺絲式接線端子台，可大幅減少配線工時

模組寬度為12mm，達到省空間效果

透過NX電源追加供應模組，便可和超過EtherCAT耦合器電源的最大供電之NX模組連接

I/O電源追加供應模組可補充不足的I/O電源，或將I/O電源分離

I/O電源連接模組可作為I/O電源端子使用

屏蔽連接模組可作為追加的隔離線端子使用

採用可輕易拆卸的免螺絲式端子台，有助於提升維修便利性

關於國外規格

系統模組

NX電源追加供應模組

種類	產品名稱	電源電壓	NX模組電源 供電量	NX模組 耗電量	型號	國外 規格
NX系列 系統模組	NX電源 追加供應模組	DC24V (DC20.4 ～28.8V)	10W以下	0.45W以下	NX-PD1000	UC1、 N、L、 CE、KC

I/O電源追加供應模組

種類	產品名稱	電源電壓	I/O電源最大電流	NX模組 耗電量	型號	國外 規格
NX系列 系統模組	I/O電源 追加供應模組	DC5～24V (DC4.5～ 28.8V)	4A	0.45W以下	NX-PF0630	UC1 N、L CE、KC
			10A		NX-PF0730

I/O電源連接模組

種類	產品名稱	IO電源端子數量	I/O 電源端子 電流容量	NX模組 耗電量	型號	國外 規格
NX系列 系統模組	I/O電源 連接模組	IOG：16端子	4A/端子以下	0.45W以下	NX-PC0010	UC1、 N、L、 CE、KC
		IOV：16端子	4A/端子以下	0.45W以下	NX-PC0020	UC1、 N、L、 CE、KC
		IOV：8端子 IOG：8端子	4A/端子以下	0.45W以下	NX-PC0030	UC1、 N、L、 CE、KC

屏蔽連接模組

種類	產品名稱	屏蔽端子數	NX模組 耗電量	型號	國外 規格
NX系列 系統模組	屏蔽連接 模組	14端子 (下方的2個端子為接地功能子)	0.45W以下	NX-TBX01	UC1、 N、L、 CE、 KC

選購品

附屬品

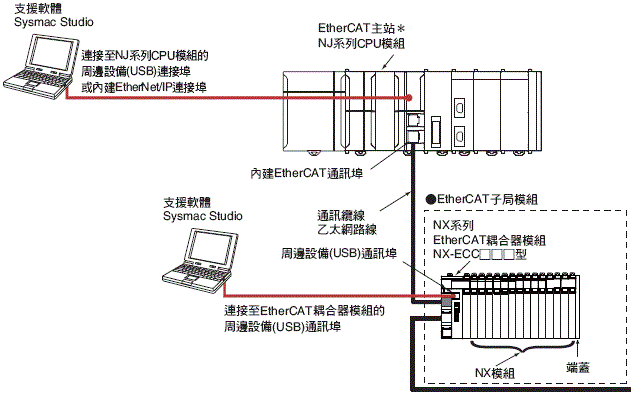

系統構成圖

共通一般規格

個別規格

NX電源追加供應模組 NX-PD1000型

模組名稱	NX電源追加供應模組
型號	NX-PD1000
外部連接端子	免螺絲式接線端子(8端子)
電源電壓	DC24V(DC20.4～28.8V)
NX模組電源供應容量	10W以下(詳細內容請參考「安裝方向和限制」)
NX模組電源供應效率	70%
電源端子電流容量	4A以下(包括跨接配線的電流)
外觀尺寸	12(W)×100(H)×71(D)
絕緣方式	非絕緣
絕緣阻抗	隔離電路之間為20MΩmin.(at100VDC)
耐電壓	若隔離電路之間使用AC510V，1分鐘的漏電流在5mA以下
NX模組耗電量	0.45W以下
I/O電源電流消耗	無耗電
重量	65g以下

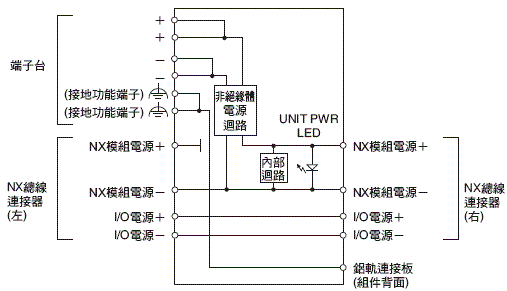

迴路構成

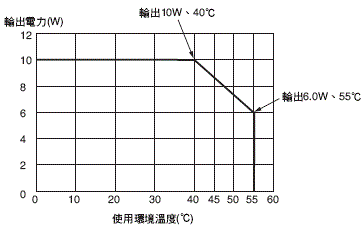

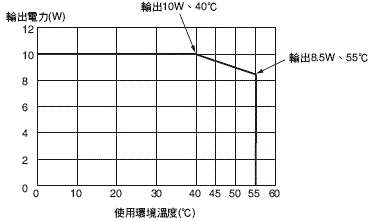

安裝方向和限制	安裝方向：可朝六種方向安裝 限制： • 採正面安裝方向時 • 採正面以外的安裝方向時

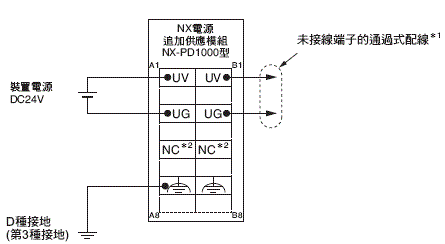

端子接線圖

＊1. 針對模組電源供應用端子(UV/UG)的多餘端子，可和NX單元電源的追加供電模組、
或其他的EtherCAT耦合模組的模組供電用端子進行跨接配線。
＊2. NC端子未和內部迴路連接。

I/O電源追加供應模組 NX-PF0[]30型

模組名稱	I/O電源追加供應模組
型號	NX-PF0630	NX-PF0730
外部連接端子	免螺絲式接線端子(8端子)
電源電壓	DC5～24V(DC4.5～28.8V) ＊
I/O電源最大電流	4A	10A
I/O電源端子電流容量	4A以下	10A以下
外觀尺寸	12(W)×100(H)×71(D)
絕緣方式	非絕緣
絕緣阻抗	隔離電路之間為20MΩmin.(at100VDC)
耐電壓	若隔離電路之間使用AC510V，1分鐘的漏電流在5mA以下
NX模組耗電量	0.45W以下
I/O電源電流消耗	10mA以下
重量	65g以下

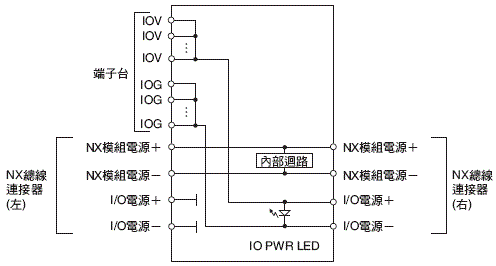

迴路構成
安裝方向和限制	安裝方向：可朝六種方向安裝 限制：無

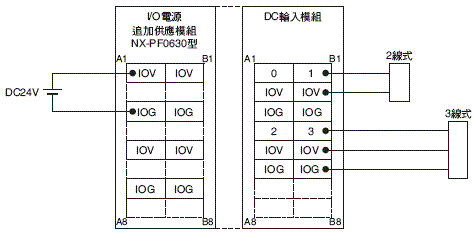

端子接線圖
過負載/低電壓 偵測功能	無
保護功能	無

＊請選擇符合所使用的NX模組的I/O迴路或外部連接設備之輸出電壓規格的電壓。

I/O電源連接模組 IOG端子型 NX-PC0010型

模組名稱	I/O電源連接模組
型號	NX-PC0010
外部連接端子	免螺絲式接線端子(16端子)
I/O電源端子數量	IOG：16端子
I/O電源端子電流容量	4A/端子以下
外觀尺寸	12(W)×100(H)×71(D)
絕緣方式	非絕緣
絕緣阻抗	隔離電路之間為20MΩmin.(at100VDC)
耐電壓	若隔離電路之間使用AC510V，1分鐘的漏電流在5mA以下
NX模組耗電量	0.45W以下
I/O電源電流消耗	無耗電
重量	65g以下

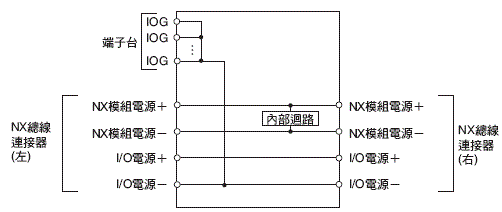

迴路構成
安裝方向和限制	安裝方向：可朝六種方向安裝 限制：無

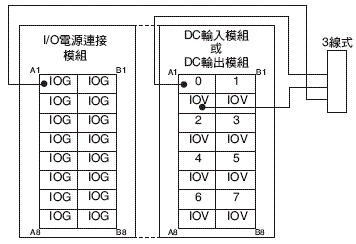

端子接線圖

I/O電源連接模組 IOV端子型 NX-PC0020型

模組名稱	I/O電源連接模組
型號	NX-PC0020
外部連接端子	免螺絲式接線端子(16端子)
I/O電源端子數量	IOV：16端子
I/O電源端子電流容量	4A/端子以下
外觀尺寸	12(W)×100(H)×71(D)
絕緣方式	非絕緣
絕緣阻抗	隔離電路之間為20MΩmin.(at100VDC)
耐電壓	若隔離電路之間使用AC510V，1分鐘的漏電流在5mA以下
NX模組耗電量	0.45W以下
I/O電源電流消耗	無耗電
重量	65g以下

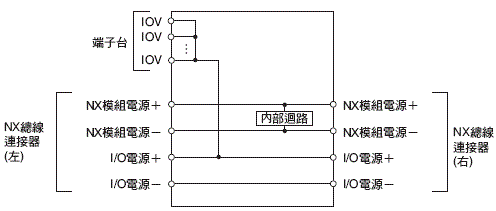

迴路構成
安裝方向和限制	安裝方向：可朝六種方向安裝 限制：無

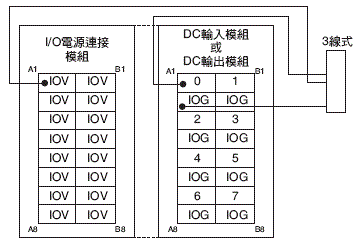

端子接線圖

I/O電源連接模組 IOV/IOG端子型 NX-PC0030型

模組名稱	I/O電源連接模組
型號	NX-PC0030
外部連接端子	免螺絲式接線端子(16端子)
I/O電源端子數量	IOV：8端子 IOG：8端子
I/O電源端子電流容量	4A/端子以下
外觀尺寸	12(W)×100(H)×71(D)
絕緣方式	非絕緣
絕緣阻抗	隔離電路之間為20MΩmin.(at100VDC)
耐電壓	若隔離電路之間使用AC510V，1分鐘的漏電流在5mA以下
NX模組耗電量	0.45W以下
I/O電源電流消耗	無耗電
重量	65g以下

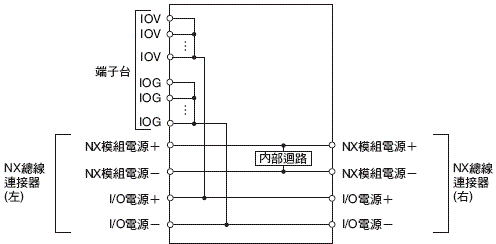

迴路構成
安裝方向和限制	安裝方向：可朝六種方向安裝 限制：無
端子接線圖

屏蔽連接模組 NX-TBX01型

模組名稱	屏蔽連接模組
型號	NX-TBX01
外部連接端子	免螺絲式接線端子(16端子)
屏蔽端子數	14端子(下方的2個端子為接地功能端子)
外觀尺寸	12(W)×100(H)×71(D)
絕緣方式	SHLD端子、接地功能端子和內部迴路之間：非絕緣
絕緣阻抗	隔離電路之間為20MΩmin.(at100VDC)
耐電壓	若隔離電路之間使用AC510V，1分鐘的漏電流在5mA以下
NX模組耗電量	0.45W以下
I/O電源電流消耗	無耗電
重量	65g以下

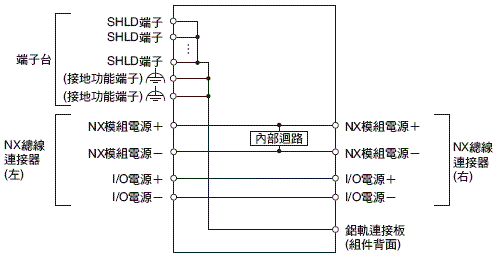

迴路構成
安裝方向和限制	安裝方向：可朝六種方向安裝 限制：無

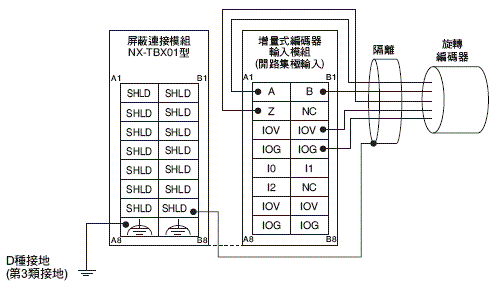

端子接線圖

版本資訊

NX電源追加供應模組/I/O電源追加供應模組/I/O電源連接模組/屏蔽連接模組
NX-PD1000型/NX-PF0[]30型/NX-PC00[]0型/NX-TBX01型

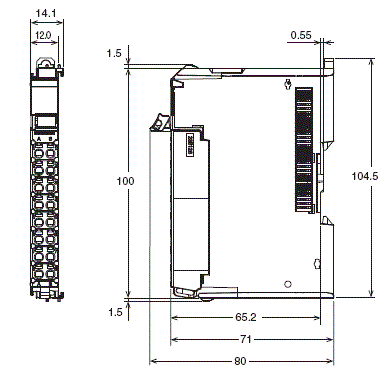

單體時

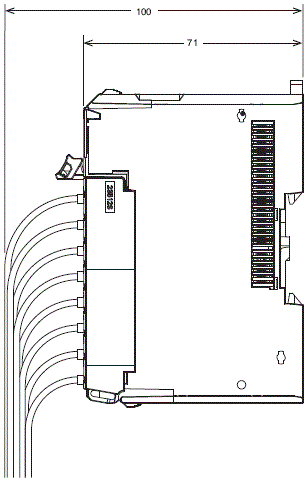

連接纜線時
