利用IO-Link實現生產設備的智慧化，藉此改善設計、啟動、運轉和維護的所有製程，提升運轉率和品質。
NX-ILM400
產品特色
利用 IO-Link 實現感測器層級資訊的可視化，進而解決作業現場的3大課題！Push-In 接線端子座型的 IO-Link 主控器，可減少配線工時。

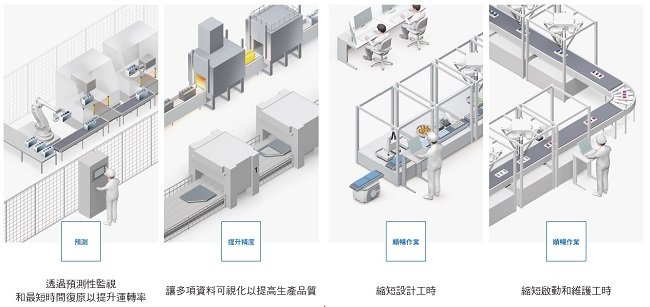

符合生產現場各項製程需求的應用

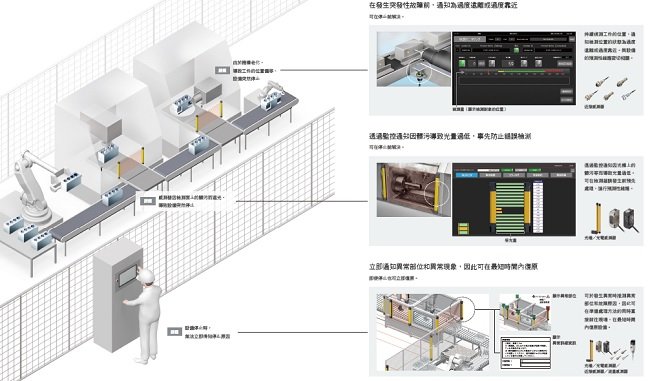

[預測] 透過預測性監視和最短時間復原以提升運轉率
根據廣泛蒐集而來的資料進行設備狀態監視，可事先預測並處理故障，進而減少突發性故障的頻率。 此外，當偵測到異常時，也會立即通知詳細資訊，減少停機時間。

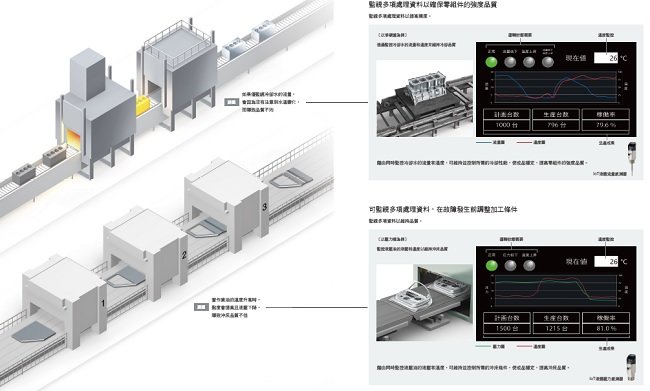

[提升精度] 讓多項資料可視化以提高生產品質
讓多項影響品質的資料可視化。在品質受到影響前發現故障徵兆並採取對策，藉以減少「不良品損失」的問題。

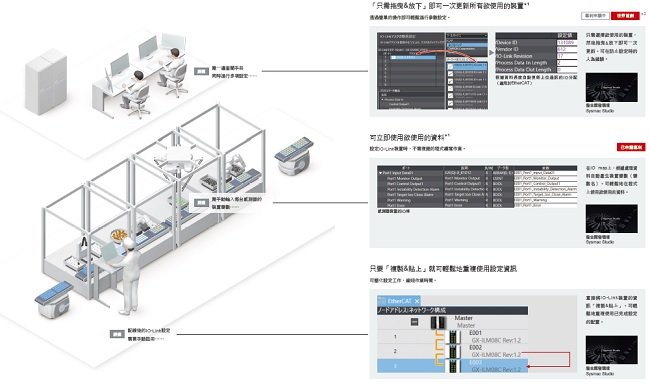

[順暢作業] 縮短設計工時
不需手冊即可透過「直覺操作」進行設定，並自動產生執行程式編寫所需的變數。 縮短連接設備的設定時間。

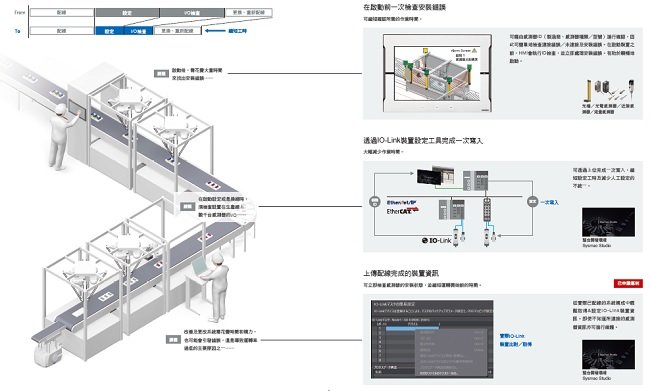

[順暢作業] 縮短啟動和維護工時
不需手冊即可透過「直覺操作」進行設定，並自動產生執行程式編寫所需的變數。 縮短連接設備的設定時間。

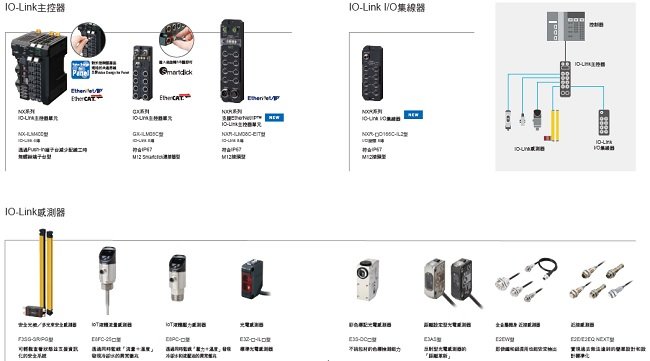

可根據用途需求，選擇主控器&感測器
OMRON的IO-Link主控器可以連接到EtherCAT和EtherNet/IP。 可根據裝置的安裝環境、系統構成選擇合適的機種。
關於國外規格
• 相關標記如下所示。U：UL、U1：UL (Class I Div 2 已取得危險場所認證之產品)、C：CSA、UC：cULus、UC1：cULus (Class I Div 2 已取得危險場所認證之產品)、CU：cUL、N：NK、CE：EU指令、RCM：RCM標記、KC：已註冊韓國電波法。
• 詳細使用條件請另行洽詢OMRON。
NX系列 I/O Link主控器單元
| 名稱 | 規格 | 型號 | 國外規格 | ||
|---|---|---|---|---|---|
| IO-Link 埠數 |
I/O更新方式 | 埠連接端子 | |||
|
NX系列 I/O Link主控器單元 |
4 | 自由運轉刷新方式 (固定) |
Push-In接線端子 | NX-ILM400 | UC1, N, CE, RCM, KC |
周邊機器
感測器I/O接頭
與感測器連接的纜線，請訂購單側接頭型。
關於推薦產品方面，請參考其所連接的感測器的目錄「種類」或本公司網站(http://www.omron.com.tw)的「感測器I/O接頭/感測器控制器」。
選購品
| 產品名稱 | 規格 | 型號 | 國外規格 |
|---|---|---|---|
| 編碼引腳 | 10個 (端子座用30個、模組本體用30個) |
NX-AUX02 | --- |
| 產品名稱 | 規格 | 型號 | 國外規格 | ||
|---|---|---|---|---|---|
| 端子數量 | 接地端子的標示 | 端子的電流容量 | |||
| 端子座 | 16 | 有 | 10A | NX-TBA162 | --- |
軟體
自動化軟體 Sysmac Studio
您可於新購入時，同時購買DVD與授權。亦可單獨購買DVD和授權。授權版中不包括DVD光碟。
| 產品名稱 | 規格 | 型號 | 國外規格 | ||
|---|---|---|---|---|---|
| 授權版本數量 | 媒體 | ||||
| Sysmac Studio標準版 Ver.1.[][] |
Sysmac Studio係為了以NJ/NX系列為首的機械自動化控制器、EtherCAT從站以及HMI等的設定、程式化、除錯、維修作業，而提供統整開發環境的軟體。
Sysmac Studio標準版的DVD媒體隨附有使用於IO-Link裝置的CX-Configurator FDT。詳細內容請參閱本公司網站 |
無(只提供媒體) | DVD | SYSMAC-SE200D | --- |
| 1套授權版 ＊ |
--- | SYSMAC-SE201L | |||
＊Sysmac Studio亦備有多重授權版之產品(3、10、30、50套授權)。
一般規格
| 項目 | 規格 | |
|---|---|---|
| 構造 | 控制盤內安裝型 | |
| 接地方法 | D種接地(第3類接地) | |
| 使用環境 | 使用環境溫度 | 0 ~ 55℃ |
| 使用環境濕度 | 10 ~ 95%RH (不可結露、結冰) | |
| 使用環境氣體 | 不應有腐蝕性氣體 | |
| 保存環境溫度 | -25 ~ +70°C (不可結露、結冰) | |
| 使用場所之海拔高度 | 2,000m以下 | |
| 污染度 | 污染度2以下：符合JIS B3502與IEC 61131-2規範 | |
| 抗干擾性 | 符合IEC 61000-4-4規範、2kV (電源線) | |
| 過電壓類別 (Over-voltage Category) |
類別Ⅱ：符合JIS B3502與IEC 61131-2規範 | |
| EMC抗干擾級別 | B區 | |
| 耐振動 | 符合IEC 60068-2-6規範 5 ~ 8.4Hz、振幅3.5mm、 8.4 ~ 150Hz 加速度9.8m/s2 X、Y、Z各方向100分鐘(掃描時間10分鐘x掃描次數10次 = 總計100分鐘) |
|
| 耐衝擊 | 符合IEC 60068-2-27規範、147m/s2 X、Y、Z各方向3次 | |
| 適合規格＊ | UL 61010-2-201、ANSI/ISA12.12.01、EU：EN 61131-2、RCM、KC、IO-Link符合性(Conformance) | |
＊有關最新的適用規格，請至本公司網站(https://www.omron.com.tw)，或向本公司業務員進行確認。
單元規格
| 項目 | 規格 | |
|---|---|---|
| 模組名稱 | IO-Link主控器單元 | |
| 型號 | NX-ILM400 | |
| IO-Link埠 | 4 | |
| 通訊規格 | 通訊協定 | IO-Link通訊協定 |
| 傳送速度 | COM1: 4.8kbps COM2: 38.4kbps COM3: 230.4kbps |
|
| 網路拓樸 | 1對1 | |
| 符合規格 | • IO-Link Interface and System Specification Version1.1.2 • IO-Link Test Specification Version1.1.2 |
|
|
裝置供給電源 (IO-Link 模式時，SIO (DI)模式時) |
額定電壓 | DC24V (DC20.4 ~ 28.8V) |
| 供給電流 | 0.2A/埠 | |
| 短路保護 | 有 | |
|
數位輸入 (SIO (DI)模式時) |
內部I/O通用 | PNP |
| 額定電壓 | DC24V (DC20.4 ~ 28.8V) | |
| 輸入電流 | 5mA TYP. (DC24V) | |
| ON電壓/ON電流 | DC15V以上/5mA以上 | |
| OFF電壓 | DC5V以下 | |
| 輸入濾波時間 | 無濾波器、0.25ms、0.5ms、1ms (工廠出廠設定值)、2ms、4ms、8ms、16ms、32ms、64ms、128ms、256ms | |
|
數位輸入 (SIO (DO)模式時) |
內部I/O通用 | PNP |
| 輸出型 | 推挽迴路 | |
| 額定電壓 | DC24V (DC20.4 ~ 28.8V) | |
| 最大負載電流 | 0.1A/埠 | |
| 短路保護 | 有 | |
| 漏電流 | 0.1mA以下 | |
| 殘留電壓 | 1.5V以下 | |
|
Pin2數位輸入 (IO-Link模式時) |
內部I/O通用 | PNP |
| 額定電壓 | DC24V (DC20.4 ~ 28.8V) | |
| 輸入電流 | 2mA TYP. (DC24V) | |
| ON電壓/ON電流 | DC15V以上/2mA以上 | |
| OFF電壓 | DC5V以下 | |
| 輸入濾波時間 | 無濾波器、0.25ms、0.5ms、1ms (工廠出廠設定值)、2ms、4ms、8ms、16ms、32ms、64ms、128ms、256ms | |
| 纜線規格 | 纜線類型 | 非隔離類型 |
| 纜線長度 | 最大20 m | |
| 線間靜電容量 | 最大3 nF | |
| 迴圈電阻 | 最大6 Ω | |
| 外部連接端子 | Push-In接線端子(16端子) | |
| I/O更新方式 | 自由運轉刷新方式 | |
| 外觀尺寸 | 12 (W) × 100 (H) × 71 (D) [mm] | |
| 絕緣方式 | 光耦合器絕緣 | |
| 絕緣阻抗 | 20MΩ min. (at 100 VDC) (已採取絕緣處理之迴路之間) | |
| 耐電壓 | AC510V 1分鐘的電流外漏在5mA以下(已採取絕緣處理之迴路之間) | |
| I/O電源供電方式 | 從NX匯流排供電 | |
| NX模組耗電量 | 0.80W | |
| I/O電源消耗電流 | 50mA | |
| 重量 | 67g | |

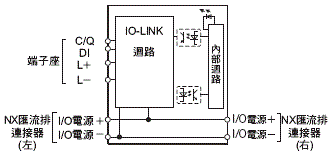

| 迴路構成 |  |
|
| 端子接線圖 |  |
|

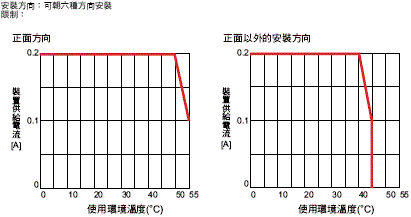

| 安裝方向與限制 |  |
|
| 保護功能 | 備有負載短路功能 | |
功能規格
| 功能名稱 | 內容 | ||
|---|---|---|---|
| 基本功能 | 通訊功能 | 週期通訊 | 做為IO-Link通訊的主控器，將IO-Link裝置的I/O資料(Process data)分享至週期。 同時亦做為上位通訊的子機，將這些資料與IO-Link主控器本身的狀態分享至上位通訊主控器與週期。 可確認光電感測器的受光量、穩定檢測的寬裕度、近接感測器的過度接近等，裝置的檢測性能降低程度以及使用條件的變化。 |
| 訊息通訊 | 接收來自上位通訊主控器對於IO-Link主控器本身的訊息通訊指令並給予回應。 此外，還能中繼來自上位通訊主控器之對於IO-Link裝置的訊息通訊指令/回應(閘道器)。 可於運轉中從程式進行門檻值設定、調整執行、ON延遲時間變更等，裝置的參數變更與調整。 還可於運轉中確認裝置的運轉時間等的內部狀態資料。 |
||
| 通訊模式設定功能 | 埠得以個別選擇以下。 IO-Link模式、SIO (DI)模式、SIO (DO)模式、埠無效 依此可在1個單元之下，混合IO-Link通訊與數位I/O。 |
||
| Pin2數位輸入功能 | 可在IO-Link模式下一邊進行IO-Link通訊，一邊進行使用2號針腳的數位輸入。 | ||
| IO-Link通訊的傳送速度自動設定功能 | IO-Link主控器可自動配合各IO-Link裝置既有的傳送速度(COM1、COM2、COM3其中之一)，並且和各IO-Link裝置進行通訊。 因此無須設定各個埠的連接裝置之傳送速度。 |
||
| 連接裝置查核功能 | 可於電源投入時查核連接至IO-Link主控器的IO-Link裝置組成，以及所登錄的IO-Link 裝置組成之設定。 使用者可選擇將連接裝置的查核功能設為有效或無效。 |
||
| IO-Link通訊異常檢測功能 | 可檢測以下的功能：IO-Link纜線斷線、從IO-Link裝置的埠鬆脫、裝置事件(錯誤級別)、裝置構成的查核異常、IO-Link裝置的故障。 | ||
| I/O纜線短路異常檢測功能 | 檢測I/O纜線短路的功能。 | ||
| 輸入資料有效通知功能 | 以「輸入資料有效」的旗標來確認IO-Link 通訊下的IN資料於上位控制器側的輸入處理時是否有效的功能。 | ||
| 應用功能 | 上位通訊異常時的負載阻斷功能 | 在IO-Link通訊模式下或SIO模式下，當上位通訊發生異常時阻斷自IO-Link主控器之輸出的功能。 可藉此避免來自上位通訊的錯誤數值下的輸出動作。 |
|
| IO-Link通訊重試次數的累算功能 | 可利用CX-ConfiguratorFDT來讀取通訊重試次數的累積值。 可使用於受到I/O纜線干擾影響等的通訊狀態之判斷。 |
||
| 數位輸入濾波功能 | 可針對SIO(DI)模式時的數位輸入或IO-Link模式時的Pin2數位輸入，設定濾波處理之時間間隔。 可藉此去除由於受到干擾等的資料跳脫或開關的切跳。此外還能進行ON延遲動作與OFF延遲動作。 |
||
| IO-Link裝置內參數設定的備份/還原功能 | 將各IO-Link裝置的參數設定資料備份至IO-Link主控器(儲存)或還原(復原)。 可藉此無須重新設定IO-Link裝置交換時的參數。 |
||
| 事件記錄功能 | 記錄發生於IO-Link主控器與IO-Link裝置之事件。 可藉此進行NJ/NX系列控制器部分的故障排除。 |
||
版本資訊
| NX模組 | 支援版本＊ | |||||||
|---|---|---|---|---|---|---|---|---|
| 型號 | 模組版本 | EtherCAT | EtherNet/IP | |||||
| 通訊耦合器模組 | CPU模組 | Sysmac Studio | CX-Configurator FDT |
通訊耦合器模組 | Sysmac Studio | CX-Configurator FDT |
||
| NX-ILM400 | Ver.1.0 | Ver.1.0之後的 版本 |
Ver.1.12之後的 版本 |
Ver.1.16之後的 版本 |
Ver.2.2之後的 版本 |
Ver.1.0之後的 版本 |
Ver.1.16之後的 版本 |
Ver.2.2之後的 版本 |
＊視單元的種類而定，某些可能沒有上表中所記載的版本。此時，請參考表中所示版本以後的舊版本。關於型號與版本的關連性，請參考各組件的使用手冊。

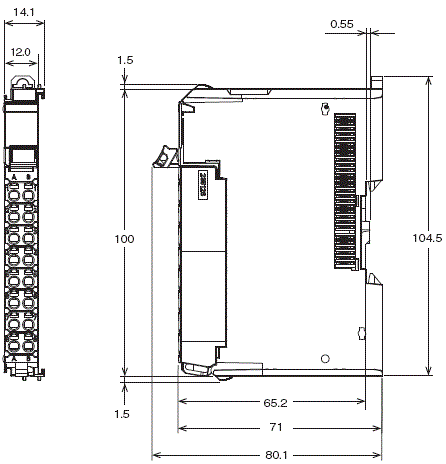

（單位：mm）
NX-ILM400型
12mm寬度
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 IO-Link系列 型錄 |
SAMC-007-TW5 [54277KB] |
2021年5月24日
20210524
|
IO-Link系列 型錄 |
| IoT時代的Factory Automation 型錄 |
- [2587KB] |
2017年8月2日
20170802
|
IoT時代的Factory Automation 型錄 |
| NX系列 IO系統 產品型錄 |
SBCD-083-TW5 [20827KB] |
2022年9月5日
20220905
|
NX系列 IO系統 產品型錄 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| NX-ILM400 Data Sheet |
- [1962KB] |
Oct 03, 2022
20221003
|
NX-ILM400 Data Sheet |
| IO-Link Series Catalog |
Y229-E1-07 [5797KB] |
Sep 08, 2022
20220908
|
IO-Link Series Catalog |
| NX-series I/O System Catalog |
R183-E1-15 [6288KB] |
Jul 19, 2022
20220719
|
NX-series I/O System Catalog |
