NX-EC0[][][]

NX-EC0[][][]

產品特色
透過取得同步的編碼器資訊和時間資訊，可進行更高精度的時間控制
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

可和開路集極輸出型、線性驅動輸出型的增量型編碼器進行連接

可使用最快通訊週期125μs高速遠端I/O控制＊1

使用NX1P2 CPU模組或EtherCAT耦合器模組，便可選擇自由運轉更新方式、task週期優先更新方式 *2或輸出輸入同步更新方式

使用控制器NJ/NX/NY5系列的MC功能模組，便可將其當作軸，並在運動控制指令中使用

配備閂鎖功能(內部訊號1點、外部輸入訊號2點)

配備脈衝週期量測功能

32Bit計數器(80000000~7FFFFFFFHEX)

最大計數速度4MHz(線性驅動：4MHz；開路集極：500KHz)

配備變更時間取得功能

可設定計數器的最大值和最小值

裝上EtherNet/IP™耦合器後可連接CJ系列

＊1. NX701-[][][][]型與NX-ECC203型、NX-EC01[][]型組合時。
＊2. 與NX-ECC203組合，可使用task週期優先刷新方式。

Sysmac為OMRON公司製造之FA產品於日本及其他國家之商標或註冊商標。
EtherCAT為德國Beckhoff Automation GmbH取得許可證之專利技術，亦為註冊商標。EtherNet/IPTM為ODVA之商標。
本手冊上所刊載之其他公司名稱及產品名稱為各家公司之註冊商標或商標。

關於國外規格

相關標記如下所示。U：UL、U1：UL (Class I Div 2 已取得危險場所認證之產品)、C：CSA、UC：cULus、UC1：cULus
(Class I Div 2 已取得危險場所認證之產品)、CU：cUL、N：NK、L：Lloyd’s Register、CE：EC指令、KC：已註冊韓國電波法。
詳細使用條件請另行洽詢OMRON。

增量型編碼器輸入模組


種類 產品名稱 規格 型號
通道數量 外部輸入數量 最大響應頻率 I/O更新方式 I/O entry
mapping數量 *
NX系列位置介面模組

增量型編碼器輸入模組

3190_lu_1

 1(NPN) 3(NPN) 500kHz 自由運轉
更新方式、
輸出輸入同步
更新方式、
task週期優先
更新方式		 1/1 NX-EC0112
1(PNP) 3(PNP) NX-EC0122
1 3(NPN) 4MHz NX-EC0132
3(PNP) NX-EC0142
2(NPN) 無 500kHz 2/2 NX-EC0212
2(PNP) NX-EC0222

選購品

產品名稱 規格 型號
編碼引腳 10台份(端子座用30個、模組本體用30個) NX-AUX02

產品名稱 規格 型號
端子數量 列印直列編號 接地端子 電流容量
端子台 12 A/B 無 10A NX-TBA122
16 A/B 無 10A NX-TBA162
12 C/D 無 10A NX-TBB122

附屬品

無附屬品。

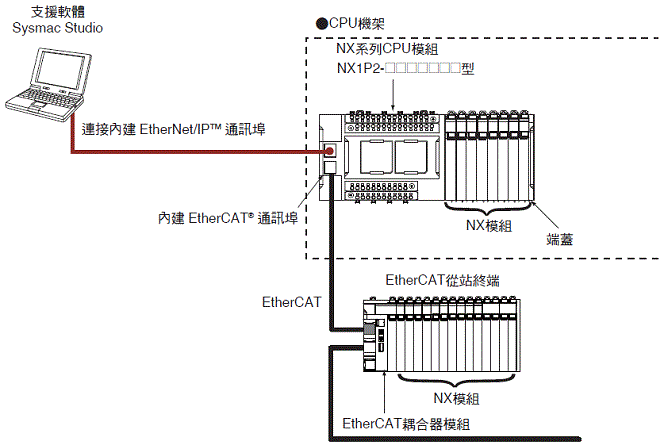

CPU模組的系統構成

將NX模組群連接NX系列CPU模組時的系統構成如下。

NX-EC0[][][] 種類 7

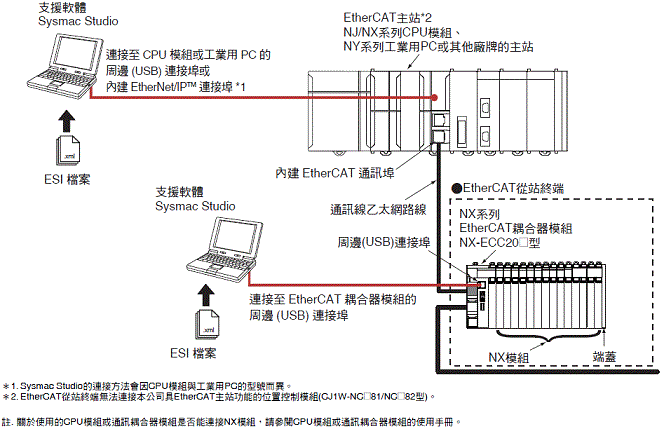

從站終端的系統構成

將EtherCAT耦合器模組使用於通訊耦合器模組時的系統構成如下。

NX-EC0[][][] 種類 9

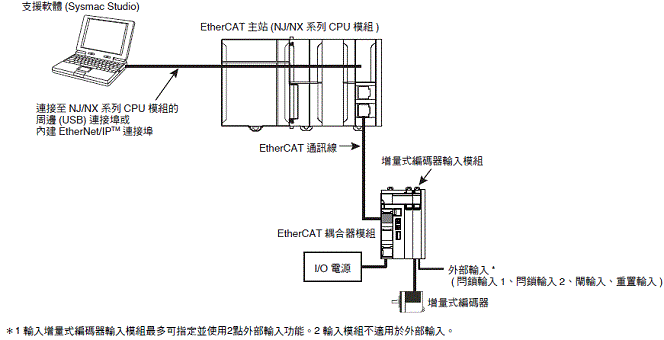

增量式編碼器輸入模組的系統構成範例

NX-EC0[][][] 種類 10

共通一般規格

項目 規格
架構 控制盤內安裝型
接地方法 D種接地(第3類接地)
使用環境 使用環境溫度 0～55℃
使用環境濕度 10 ~ 95%RH (不可結露、結冰)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -25～+70℃(不可結露、結冰)
使用場所之海拔高度 2,000m以下
污染度 污染度2以下：符合IEC 61010-2-201
抗干擾性 符合IEC61000-4-4規範、2kV (電源線)
過電壓類別 類別II：符合IEC 61010-2-201
EMC抗干擾級別 B區
耐震動 符合IEC60068-2-6規範
5 ~ 8.4Hz、振幅3.5mm、
8.4 ~ 150Hz 加速度9.8m/s2
X、Y、Z各方向100分鐘(掃描時間10分鐘 × 掃描次數10次 = 總計100分鐘)
耐衝撃 符合IEC60068-2-27規範、147m/s2 X、Y、Z各方向3次
適合規格 cULus：Listed (UL508)或Liste (UL 61010-2-201)、ANSI/ISA 12.12.01、
EU：EN 61131-2、C-Tick或RCM、KC：已註冊韓國電波法、NK、LR

個別規格

增量型編碼器輸入模組 NX-EC0112型

模組名稱 增量型編碼器輸入模組 型號 NX-EC0112
CH數量 1CH 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉、輸入/輸出同步刷新、task週期優先刷新方式＊
LED顯示
3190_sp_1
 輸入訊號 計數器：A相、B相、Z相
外部輸入：3點
輸入型態 電壓輸入(24V)
計數單位 脈衝
脈衝輸入方式 相位差脈衝(2/4倍頻)、脈衝+方向輸入、加法/減法脈衝輸入
計數範圍 -2147483648～+2147483647脈衝
計數器功能
計數器種類 環形計數器、線性計數器
計數器控制功能 閘極控制、計數器歸零、預設計數器
閂鎖功能 外部輸入閂鎖2點、內部閂鎖1點
測量功能 脈衝頻率測量、脈衝週期測量
電壓輸入規格
輸入電壓 DC20.4～28.8V
(DC24V +20%、-15%)		 ON電壓 DC19.6V以上/3mA以上
輸入電流 4.2mA TYP.(DC24V) OFF電壓 DC4.0V以下/1mA以下
最大響應頻率 A、B相：單相500kHz(相位差脈衝輸入4倍頻125kHz)、Z相：125kHz
內部I/O共用處理 NPN
外部輸入部規格
輸入電壓 DC20.4～28.8V
(DC24V +20%、-15%)		 ON電壓/ON電流 DC15V以上/3mA以上
輸入電流 4.6mA TYP. (DC24V) OFF電壓/OFF電流 DC4.0V以下/1mA以下
ON/OFF應答時間 1μs以下/2μs以下
內部I/O共用處理 NPN
外觀尺寸 12(W) × 100(H) × 71(D) 絶緣方式 光耦合器絕緣方式
絕緣阻抗 隔離電路之間為20MΩ以上
(DC100V時)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的電流外漏在5mA以下
I/O電源供應來源 由NX總線供電
DC20.4 ~ 28.8V
(DC24V +20%、-15%)

I/O電源工應用

端子電流容量

 IOV：0.3A/端子以下(編碼器供電部)、
0.1A/端子以下(編碼器供電部以外)
IOG：0.3A/端子以下(編碼器供電部)、
0.1A/端子以下(編碼器供電部以外)
NX模組耗電量 ・連接CPU模組
1.15W以下
・連接通訊耦合器模組
0.85W以下		 I/O電源消費電流 無耗電
重量 70g以下

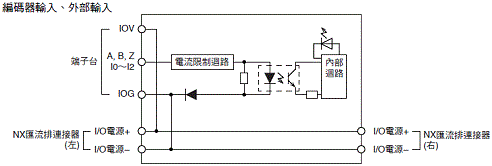

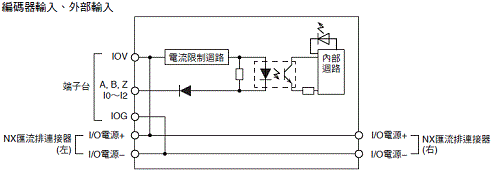

迴路構成
3190_sp_1_1
安裝方向和限制 安裝方向：
・連接CPU模組：可採正面安裝。
・連接通訊耦合器模組：可朝六種方向安裝。
限制：無限制。
端子接線圖
3190_sp_1_2
故障檢測功能 無 保護機能 無
＊會透過所連接的通訊耦合器模組和CPU模組自動設定。

增量型編碼器輸入模組 NX-EC0122型

模組名稱 增量型編碼器輸入模組 型號 NX-EC0122
CH數量 1CH 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉、輸出輸入同步更新、task週期優先刷新方式＊
LED顯示
3190_sp_2
 輸入訊號 計數器：A相、B相、Z相
外部輸入：3點
輸入型態 電壓輸入(24V)
計數單位 脈衝
脈衝輸入方式 相位差脈衝(2/4倍頻)、脈衝+方向輸入、加法/減法脈衝輸入
計數範圍 -2147483648～+2147483647脈衝
計數器功能
計數器種類 環形計數器、線性計數器
計數器控制功能 閘極控制、計數器歸零、預設計數器
閂鎖功能 外部輸入閂鎖2點、內部閂鎖1點
測量功能 脈衝頻率測量、脈衝週期測量
電壓輸入規格
輸入電壓 DC20.4～28.8V
(DC24V +20%、-15%)		 ON電壓 DC19.6V以上/3mA以上
輸入電流 4.2mA TYP.(DC24V) OFF電壓 DC4.0V以下/1mA以下
最大響應頻率 A、B相：單相500kHz (相位差脈衝輸入4倍頻125kHz)、Z相：125kHz
內部I/O共用處理 PNP
外部輸入部規格
輸入電壓 DC20.4 ~ 28.8V
(DC24V +20%、-15%)		 ON電壓/ON電流 DC15V以上/3mA以上
輸入電流 4.6mA TYP. (DC24V) OFF電壓/OFF電流 DC4.0V以下/1mA以下
ON/OFF應答時間 1μs以下/2μs以下
內部I/O共用處理 PNP
外觀尺寸 12(W) × 100(H) × 71(D) 絶緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ以上(at 100 VDC) 耐電壓 若隔離電路之間使用AC510V、
1分鐘的電流外漏在5mA以下
I/O電源供應來源 由NX總線供電
DC20.4 ~ 28.8V
(DC24V +20%、-15%)

I/O電源供應用

端子電流容量

IOV：0.3A/端子以下(編碼器供電部)、

0.1A/端子以下(編碼器供電部以外)
IOG：0.3A/端子以下(編碼器供電部)、
0.1A/端子以下(編碼器供電部以外)
NX模組耗電量 ・連接CPU模組
1.30W以下
・連接通訊耦合器模組
0.95W以下		 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3190_sp_2_1
安裝方向和限制 安裝方向：
・連接CPU模組：可採正面安裝。
・連接通訊耦合器模組：可朝六種方向安裝。
限制：無限制。
端子接線圖
3190_sp_2_2
故障檢測功能 無 保護機能 無
＊會透過所連接的通訊耦合器模組和CPU模組自動設定。

增量型編碼器輸入模組 NX-EC0132型

模組名稱 增量型編碼器輸入模組 型號 NX-EC0132
CH數量 1CH 外部連接端子 免螺絲式接線端子(12端子 × 2)
I/O更新方式 自由運轉、輸入/輸出同步刷新、task週期優先刷新方式＊
LED顯示
3190_sp_3
 輸入訊號 計數器：A相、B相、Z相
外部輸入：3點
輸入型態 差動接收端輸入
計數單位 脈衝
脈衝輸入方式 相位差脈衝(2/4倍頻)、脈衝+方向輸入、加法/減法脈衝輸入
計數範圍 -2147483648～+2147483647脈衝
計數器功能
計數器種類 環形計數器、線性計數器
計數器控制功能 閘極控制、計數器歸零、預設計數器
閂鎖功能 外部輸入閂鎖2點、內部閂鎖1點
測量功能 脈衝頻率測量、脈衝週期測量
電壓輸入規格
輸入電壓 EIA規格RS-422-A線路驅動器等級 “H”等級輸入電壓 VIT+：0.1V以上
輸入阻抗 120Ω±5% “L”等級輸入電壓 VIT-：-0.1V以下
磁滯電壓 Vhys(VIT+-VIT-：)60mV
最大響應頻率 A、B相：單相4MHz (相位差脈衝輸入4倍頻1MHz)、Z相：1MHz
編碼器專用5V電源 輸出電壓：DC5V±5%
輸出電流：最大500mA
外部輸入部規格
輸入電壓 DC20.4～28.8V
(DC24V +20%、-15%)		 ON電壓/ON電流 DC15V以上/3mA以上
輸入電流 3.5mA TYP. (DC24V) OFF電壓/OFF電流 DC5.0V以下/1mA以下
ON/OFF應答時間 1μs以下/1μs以下
內部I/O共用處理 NPN
外觀尺寸 24(W) × 100(H) × 71(D) 絕緣方式 數位絕緣體
絕緣阻抗 隔離電路之間為20MΩ以上(at 100 VDC) 耐電壓 若隔離電路之間使用AC510V、
1分鐘的電流外漏在5mA以下
I/O電源供電方式 由NX總線供電
DC20.4 ~ 28.8V
(DC24V +20%、-15%)		 I/O電源供應用端子電流容量 IOV：0.1A/端子以下
IOG：0.1A/端子以下
NX模組耗電量 ・連接CPU模組
1.25W以下
・連接通訊耦合器模組
0.95W以下		 I/O電源電流消耗 模組耗電電流：30mA 以下
編碼器專用5V電源耗電電流：
編碼器的消耗電流(mA)×0.28
重量 130g以下

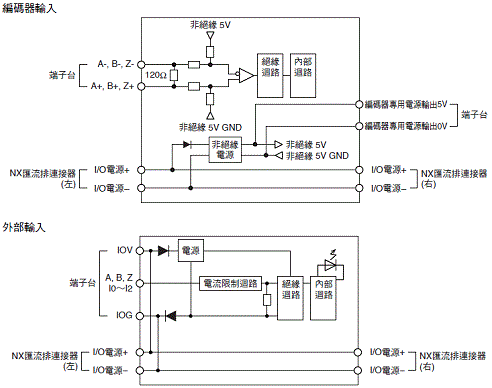

迴路構成
3190_sp_3_1
安裝方向和限制 安裝方向：
・連接CPU模組：可採正面安裝。
・連接通訊耦合器模組：可朝六種方向安裝。
限制：無限制。

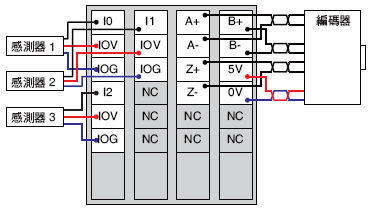

端子接線圖
3190_sp_3_2
故障檢測功能 無 保護功能 無
＊會透過所連接的通訊耦合器模組和CPU模組自動設定。

增量型編碼器輸入模組 NX-EC0142型

模組名稱 增量型編碼器輸入模組 型號 NX-EC0142
CH數量 1CH 外部連接端子 免螺絲式接線端子(12端子型 x 2)
I/O更新方式 自由運轉、輸出輸入同步更新、task週期優先刷新方式＊
LED顯示
3190_sp_4
 輸入訊號 計數器：A相、B相、Z相
外部輸入：3點
輸入型態 差動接收端輸入
計數單位 脈衝
脈衝輸入方式 相位差脈衝(2/4倍頻)、脈衝+方向輸入、加法/減法脈衝輸入
計數範圍 -2147483648～+2147483647脈衝
計數器機能
計數器種類 環形計數器、線性計數器
計數器控制功能 閘極控制、計數器歸零、預設計數器
閂鎖功能 外部輸入閂鎖2點、內部閂鎖1點
測量功能 脈衝頻率測量、脈衝週期測量
電壓輸入規格
輸入電壓 EIA規格RS-422-A線路驅動器等級 “H”等級輸入電壓 VIT+: 0.1V以上
輸入阻抗 120Ω±5% “L”等級輸入電壓 VIT-: -0.1V以下
磁滯電壓 Vhys (VIT+ -VIT-): 60mV
最大響應頻率 A、B相：單相4MHz (相位差脈衝輸入4倍頻1MHz)、Z相：1MHz
編碼器專用5V電源 輸出電壓：DC5V±5%
輸出電流：最大500mA
外部輸入部規格
輸入電壓 DC20.4 ～ 28.8V
(DC24V+20%、-15%)		 ON電壓/ON電流 DC15V以上/3mA以上
輸入電流 3.5mA TYP. (DC24V) OFF電壓/OFF電流 DC5.0V以下/1mA以下
ON/OFF應答時間 1μs以下/1μs以下
內部I/O共用處理 PNP
外觀尺寸 24(W) × 100(H) × 71(D) 絕緣方式 數位絕緣體絕緣
絕緣阻抗 隔離電路之間為20MΩ以上(DC100 V)
 		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的電流外漏在5mA以下
I/O電源供電方式 由NX總線供電
DC20.4 ~ 28.8V
(DC24V +20%、-15%)		 I/O電源供應用端子電流容量 IOV: 0.1A/端子以下
IOG: 0.1A/端子以下
NX模組耗電量 ・連接CPU模組
1.50W以下
・連接通訊耦合器模組
1.05W以下		 I/O電源電流消耗 模組耗電電流：30mA 以下
編碼器專用5V電源耗電電流：
編碼器的消耗電流(mA)×0.28
重量 130g以下

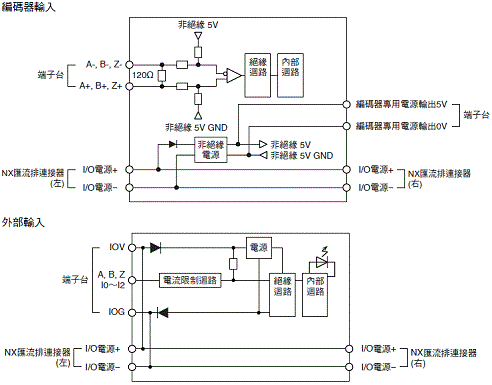

迴路構成
3190_sp_4_1
安裝方向和限制 安裝方向：
・連接CPU模組：可採正面安裝。
・連接通訊耦合器模組：可朝六種方向安裝。
限制：無限制。

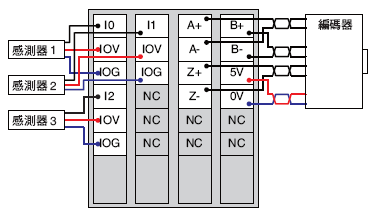

端子接線圖
3190_sp_4_2
故障檢測功能 無 保護功能 無
＊會透過所連接的通訊耦合器模組和CPU模組自動設定。

增量型編碼器輸入模組 NX-EC0212型

模組名稱 增量型編碼器輸入模組 型號 NX-EC0212
CH數量 2CH 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉、輸出輸入同步更新、task週期優先刷新方式＊
LED顯示
3190_sp_5
 輸入訊號 計數器：A相、B相、Z相
外部輸入：3點
輸入型態 電壓輸入(24V)
計數單位 脈衝
脈衝輸入方式 相位差脈衝(2/4倍頻)、脈衝+方向輸入、加法/減法脈衝輸入
計數範圍 -2147483648～+2147483647脈衝
計數器功能
計數器種類 環形計數器、線性計數器
計數器控制功能 閘極控制、計數器歸零、預設計數器
閂鎖功能 外部輸入閂鎖2點、內部閂鎖1點
測量功能 脈衝頻率測量、脈衝週期測量
電壓輸入規格
輸入電壓 DC20.4～28.8V
(DC24V +20%、-15%)		 ON電壓 DC19.6V以上/3mA以上
輸入電流 120±5% OFF電壓 DC4.0V以下/1mA以下
最大響應頻率 A、B相：單相500kHz (相位差脈衝輸入4倍頻125kHz)、Z相：125kHz
內部I/O共用處理 NPN
外部輸入部規格
輸入電壓 - ON電壓/ON電流 -
輸入電流 - OFF電壓/OFF電流 -
ON/OFF應答時間 -
內部I/O共用處理 -
外觀尺寸 12(W) × 100(H) × 71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ以上(DC100V)
 		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的電流外漏在5mA以下
I/O電源供應來源 由NX總線供電
DC20.4 ~ 28.8V
(DC24V +20%、-15%)		 I/O電源供應用端子電流
容量		 IOV: 0.3A/端子以下
IOG: 0.3A/端子以下
NX模組耗電量 ・連接CPU模組
1.15W以下
・連接通訊耦合器模組
0.85W以下		 I/O電源電流消耗 無耗電
重量 70g以下

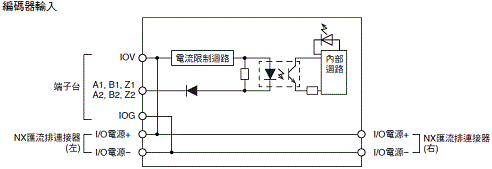

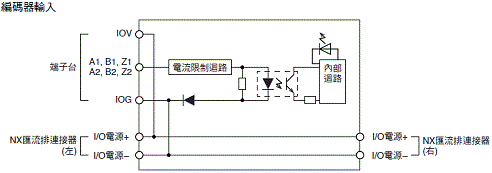

迴路構成
3190_sp_5_1
安裝方向和限制 安裝方向：
・連接CPU模組：可採正面安裝。
・連接通訊耦合器模組：可朝六種方向安裝。
限制：無限制。

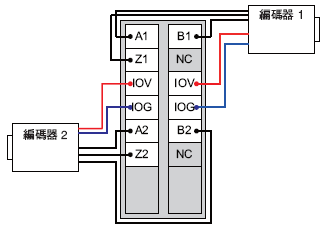

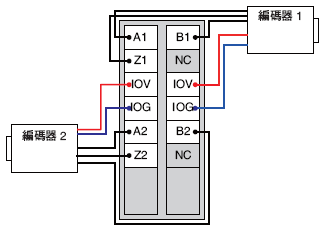

端子接線圖
3190_sp_5_2
故障檢測功能 無 保護功能 無
＊會透過所連接的通訊耦合器模組和CPU模組自動設定。

增量型編碼器輸入模組 NX-EC0222型

模組名稱 增量型編碼器輸入模組 型號 NX-EC0222
CH數量 2CH 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉、輸出輸入同步更新、task週期優先刷新方式＊
LED顯示
3190_sp_6
 輸入訊號 計數器：A相、B相、Z相
外部輸入：無
輸入型態 電壓輸入(24V)
計數單位 脈衝
脈衝輸入方式 相位差脈衝(2/4倍頻)、脈衝+方向輸入、加法/減法脈衝輸入
計數範圍 -2147483648～+2147483647脈衝
計數器功能
計數器種類 環形計數器、線性計數器
計數器控制功能 閘極控制、計數器歸零、預設計數器
閂鎖功能 外部輸入閂鎖2點、內部閂鎖1點
測量功能 脈衝頻率測量、脈衝週期測量
電壓輸入規格
輸入電壓 DC20.4～28.8V
(DC24V +20%、-15%)		 ON電壓 DC19.6V以上/3mA以上
輸入電流 4.2mA TYP.(DC24V) OFF電壓 DC4.0V以下/1mA以下
最大響應頻率 A、B相：單相500kHz (相位差脈衝輸入4倍頻125kHz)、Z相：125kHz
內部I/O共用處理 PNP
外部輸入部規格
輸入電壓 - ON電壓/ON電流 -
輸入電流 - OFF電壓/OFF電流 -
ON/OFF應答時間 -
內部I/O共用處理 -
外觀尺寸 12(W) × 100(H) × 71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ以上(DC100 V) 耐電壓 若隔離電路之間使用AC510V、
1分鐘的電流外漏在5mA以下
I/O電源供應來源 由NX總線供電
DC20.4 ~ 28.8V
(DC24V+20%、-15%)		 I/O電源供應用端子電流
容量		 IOV: 0.3A/端子以下
IOG: 0.3A/端子以下
NX模組耗電量 ・連接CPU模組
1.30W以下
・連接通訊耦合器模組
0.95W以下		 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3190_sp_6_1
安裝方向和限制 安裝方向：
・連接CPU模組：可採正面安裝。
・連接通訊耦合器模組：可朝六種方向安裝。
限制：無限制。
端子接線圖
3190_sp_6_2
故障檢測功能 無 保護功能 無
＊會透過所連接的通訊耦合器模組和CPU模組自動設定。

版本資訊

連接CPU模組時

關於可連接NX模組的CPU模組型號，請參閱CPU模組的使用手冊。

NX模組 支援版本*
型號 模組版本 CPU模組 Sysmac Studio
NX-EC0112型 Ver.1.1 Ver.1.13以上版本 Ver.1.17以上版本
Ver.1.2
NX-EC0122型 Ver.1.0
Ver.1.1
Ver.1.2
NX-EC0132型 Ver.1.1
Ver.1.2
NX-EC0142型 Ver.1.0
Ver.1.1
Ver.1.2
NX-EC0212型 Ver.1.1
Ver.1.2
NX-EC0222型 Ver.1.0
Ver.1.1
Ver.1.2
＊根據模組的種類，部分型號不具上表所記的版本。若無該版本，則支援表中所示支援版本以後最舊的版本。有關型號和版本的關係，請參閱各模組的使用手冊。

連接耦合器模組時

NX模組 支援版本*1
型號 模組版本 EtherCAT EtherNet/IP
通訊耦合器模組 NJ/NX系列
CPU模組或
NY系列工業用PC		 Sysmac
Studio		 通訊耦合器
模組		 Sysmac
Studio
NX-EC0112型 Ver.1.1 Ver.1.1以上版本 *2 Ver.1.06以上版本 *2 Ver.1.10以上版本 Ver.1.0以上
版本		 Ver.1.10以上版本
Ver.1.2 Ver.1.3以上版本 *3*4 Ver.1.13以上版本 Ver.1.13以上版本
NX-EC0122型 Ver.1.0 Ver.1.1以上版本 *2 Ver.1.07以上版本 Ver.1.10以上版本
Ver.1.1 Ver.1.08以上版本
Ver.1.2 Ver.1.3以上版本 *3*4 Ver.1.13以上版本 Ver.1.13以上版本
NX-EC0132型 Ver.1.1 Ver.1.1以上版本 *2 Ver.1.10以上版本 Ver.1.10以上版本
Ver.1.2 Ver.1.3以上版本 *3*4 Ver.1.13以上版本 Ver.1.13以上版本
NX-EC0142型 Ver.1.0 Ver.1.1以上版本 *2 Ver.1.07以上版本 Ver.1.10以上版本
Ver.1.1 Ver.1.08以上版本
Ver.1.2 Ver.1.3以上版本 *3*4 Ver.1.13以上版本 Ver.1.13以上版本
NX-EC0212型 Ver.1.1 Ver.1.1以上版本 *2 Ver.1.10以上版本 Ver.1.10以上版本
Ver.1.2 Ver.1.3以上版本 *3*4 Ver.1.13以上版本 Ver.1.13以上版本
NX-EC0222型 Ver.1.0 Ver.1.1以上版本 *2 Ver.1.07以上版本 Ver.1.10以上版本
Ver.1.1 Ver.1.08以上版本
Ver.1.2 Ver.1.3以上版本 *3*4 Ver.1.13以上版本 Ver.1.13以上版本

＊1. 根據模組的種類，部分型號不具上表所記的版本。若無該版本，則支援表中所示支援版本以後最舊的版本。有關型號和版本的關係，請參閱各模組的使用手冊。

＊2. 不使用時戳方式時，亦可改用以下版本。 EtherCAT耦合器模組：Ver.1.0 NJ系列CPU模組：Ver.1.05

＊3. 若要使用task週期優先更新方式，需使用NX-ECC203型。

＊4. 若不使用task週期優先更新方式，可使用位置介面模組Ver.1.1以前的模組版本所示之EtherCAT耦合器模組支援版本。

（單位：mm）

免螺絲式接線端子型

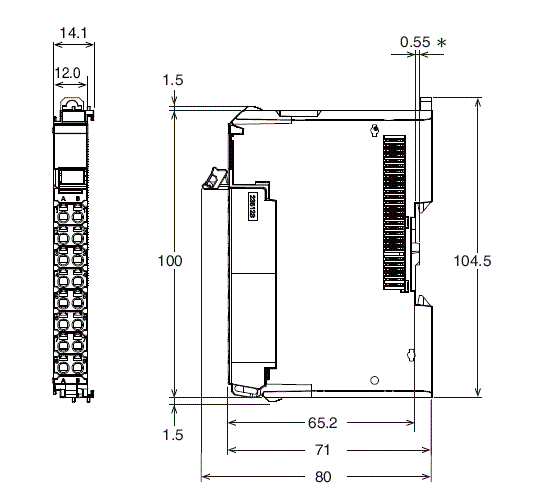

12mm寬度

NX-EC0[][][] 外觀尺寸 2

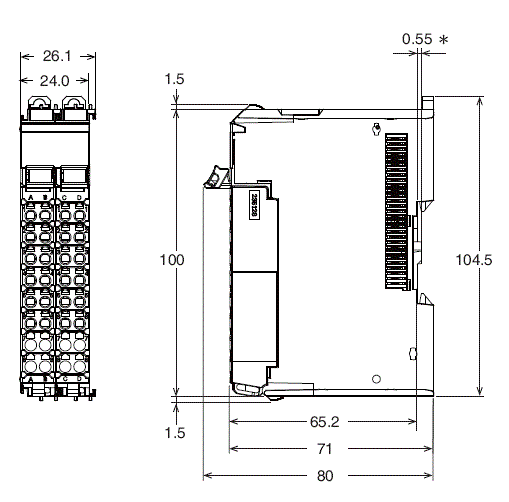

24mm寬度

NX-EC0[][][] 外觀尺寸 3

＊批號為2014年12月之前的產品為1.35mm。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
NX-EC0/ECS/PG0 規格說明書 -
[8730KB] 		2020年3月9日
20200309
 NX-EC0/ECS/PG0 規格說明書
NX-EC0 規格說明書 -
[3576KB] 		2020年3月9日
20200309
 NX-EC0 規格說明書
NX系列 IO系統 產品型錄 SBCD-083-TW5
[20827KB] 		2022年9月5日
20220905
 NX系列 IO系統 產品型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
NX-EC0/ECS/PG0 Data Sheet -
[6726KB] 		Oct 11, 2022
20221011
 NX-EC0/ECS/PG0 Data Sheet
NX-series I/O System Catalog R183-E1-15
[6288KB] 		Jul 19, 2022
20220719
 NX-series I/O System Catalog
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
