NX-AD / DA

NX-AD / DA

產品特色
備有從可進行高速同步控制的高速類型到泛用類型的豐富產品線，可支援類比控制測量的需求。
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

單一模組最多可輸入8點類比輸入訊號 (NX-AD)

單一模組最多可輸出4點類比訊號 (NX-DA)

EtherCAT耦合器模組可選擇自由運轉刷新方式或輸入/輸出同步刷新方式

亦備有轉換時間為10μs或30000解析度之產品，適用於進行高速測量或高速高精度控制

備有不同電壓和電流的差動輸入類型和單端輸入類型 (NX-AD)

使用通道選擇功能、移動平均處理功能、輸入斷線檢測功能、超出範圍/不足範圍檢測功能、用戶校正功能 (NX-AD)

使用通道選擇功能、切斷負載時的輸出設定功能、超出範圍/不足範圍偵測功能、用戶校正功能 (NX-DA)

採用可拆卸式的端子台，提升了維修便利性

使用免螺絲式接線端子，可大幅降低配線工時

模組寬度為12mm，達到省空間效果

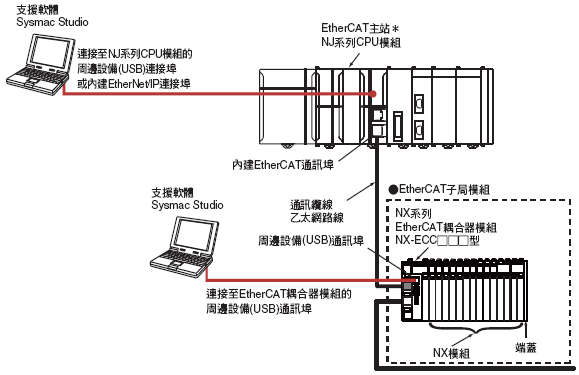

系統構成圖

NX-AD / DA 特長 11

關於國外規格

• 相關標記如下所示。U：UL、U1：UL (Class I Div 2 已取得危險場所認證之產品)、C：CSA、UC：cULus、UC1：cULus
(Class I Div 2 已取得危險場所認證之產品)、CU：cUL、N：NK、L：Lloyd’s Register、CE：EC指令、KC：已註冊韓國電

波法。
• 詳細使用條件請另行洽詢OMRON。

類比輸入模組

產品
名稱 		規格 NX模組
耗電量		 型號

輸入

點數

輸入

範圍

 解析度

轉換值、

10進制

(0 ~ 100%)

 精度
(25℃)

輸入

方式

 轉換
時間

輸入

阻抗

I/O更新

方式
電壓
輸入型
3187_lu_1_1
 2點 -10～
+10V		 1/8000 -4000
～4000		 ±0.2%
(F.S.)		 單端

250μs

/點

 1MΩ
以上		 自由運轉

1.05W

以下

 NX-AD2603
差動

1.05W

以下

 NX-AD2604
1/30000 -15000
～15000		 ±0.1%
(F.S.)		 差動

10μs

/點

 自由運轉/
輸入/輸出同步

1.05W

以下

 NX-AD2608
4點 1/8000 -4000
～4000		 ±0.2%
(F.S.)		 單端

250μs

/點

 自由運轉 1.10W
以下		 NX-AD3603
差動 1.10W
以下		 NX-AD3604
1/30000 -15000
～15000		 ±0.1%
(F.S.)		 差動 10μs
/點		 自由運轉/
輸入/輸出同步		 1.10W
以下		 NX-AD3608
8點 1/8000 -4000
～4000		 ±0.2%
(F.S.)		 單端

250μs

/點

 自由運轉 1.15W
以下		 NX-AD4603
差動 1.15W
以下		 NX-AD4604
1/30000 -15000
～15000		 ±0.1%
(F.S.)		 差動

10μs

/點

 自由運轉/
輸入/輸出同步		 1.15W
以下		 NX-AD4608
電流
輸入型
3187_lu_1_2
 2點 4～
20mA		 1/8000 0～
8000		 ±0.2%
(F.S.)		 單端

250μs

/點

 250Ω 自由運轉 0.90W
以下		 NX-AD2203
差動 0.90W
以下		 NX-AD2204
1/30000 0～
30000		 ±0.1%
(F.S.)		 差動 10μs
/點		 自由運轉/
輸入/輸出同步		 0.90W
以下		 NX-AD2208
4點 1/8000 0～
8000		 ±0.2%
(F.S.)		 單端

250μs

/點

 自由運轉 0.90W
以下		 NX-AD3203
差動 0.90W
以下		 NX-AD3204
1/30000 0～
30000		 ±0.1%
(F.S.)		 差動

10μs

/點

 自由運轉/
輸入/輸出同步		 0.95W
以下		 NX-AD3208
8點 1/8000 0～
8000		 ±0.2%
(F.S.)		 單端

250μs

/點

 85Ω 自由運轉 1.05W
以下		 NX-AD4203
差動 1.05W
以下		 NX-AD4204
1/30000 0～
30000		 ±0.1%
(F.S.)		 差動

10μs

/點

 自由運轉/
輸入/輸出同步		 1.10W
以下		 NX-AD4208

類比輸出模組

產品名稱 規格 NX模組
耗電量		 型號
輸出
數量		 輸出
範圍		 解析度 輸出設定值
為10進制
(0～100%)		 精度
(25℃)		 轉換時間 I/O
更新方式
電壓輸出型
3188_lu_1
 2點 -10～
+10V		 1/8000 -4000～4000 ±0.3%
(F.S.)		 250μs/點 自由運轉 1.10W以下 NX-DA2603
1/30000 -15000～15000 ±0.1%
(F.S.)		 10μs/點 自由運轉
/輸入
/輸出同步		 1.10W以下 NX-DA2605
4點 1/8000 -4000～4000 ±0.3%
(F.S.)		 250μs/點 自由運轉 1.25W以下 NX-DA3603
1/30000 -15000～15000 ±0.1%
(F.S.)		 10μs/點 自由運轉
/輸入
/輸出同步		 1.25W以下 NX-DA3605
電流輸出型
3188_lu_2
 2點 4～
20mA		 1/8000 0～8000 ±0.3%
(F.S.)		 250μs/點 自由運轉 1.75W以下 NX-DA2203
1/30000 0～30000 ±0.1%
(F.S.)		 10μs/點 自由運轉
/輸入
/輸出同步		 1.75W以下 NX-DA2205
4點 1/8000 0～8000 ±0.3%
(F.S.)		 250μs/點 自由運轉 1.80W以下 NX-DA3203
1/30000 0～30000 ±0.1%
(F.S.)		 10μs/點 自由運轉
/輸入
/輸出同步		 1.80W以下 NX-DA3205

選購品

產品名稱 規格 型號 國外規格
編碼引腳 10台份 (端子座用30個、模組本體用30個) NX-AUX02 ──
產品名稱 規格 型號 國外
規格
端子數量 列印直列編號 接地端子 電流容量
端子台 8 A/B 無 10A NX-TBA082 ──
12 NX-TBA122
16 NX-TBA162

附屬品

無附屬品。

共通一般規格

項目 規格
架構 控制盤內安裝型
接地方法 D種接地(第3類接地)

使用環境

 使用環境溫度 0～55℃
使用環境濕度 10～95%RH(不可結露、結冰)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -25～+70℃(不可結露、結冰)
使用場所之海拔高度 2,000m以下
污染度 污染度2以下： 符合IEC 61010-2-201
抗干擾性 符合IEC61000-4-4規範、2kV (電源線)
過電壓類別
(Over-voltage Category)		 類別II：符合IEC 61010-2-201
EMC抗干擾級別 B區
耐震動 符合IEC60068-2-6規範
5 ~ 8.4Hz、振幅3.5mm、
8.4 ~ 150Hz 加速度9.8m/s2
X、Y、Z各方向100分鐘(掃描時間10分鐘x掃描次數10次 = 總計100分鐘)
耐衝擊 符合IEC60068-2-27規範、147m/s2 X、Y、Z各方向3次
適合規格

cULus Listed UL508、ANSI/ISA 12.12.01、EC: EN61131-2、C-Tick、

已註冊韓國電波法、NK、LR

個別規格

類比輸入模組(電壓輸入型) 2點 NX-AD2603型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD2603
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_1
 輸入方式 單端輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000(F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點

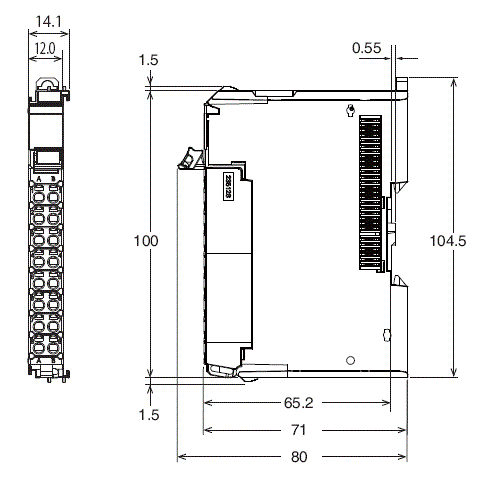

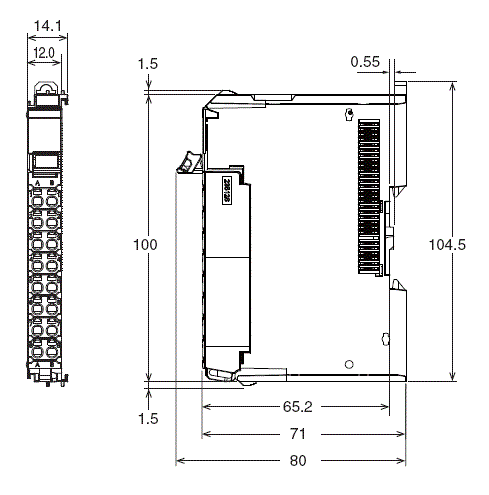

外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV： 0.1A/端子以下
IOG： 0.1A/端子以下
NX模組耗電量 1.05W I/O電源電流消耗 無耗電
重量 70g以下

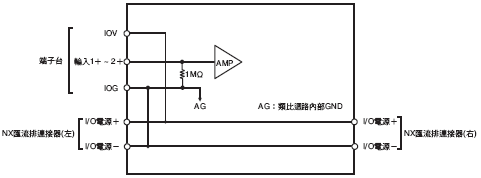

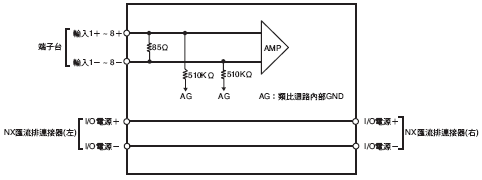

迴路構成
3187_sp_2
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

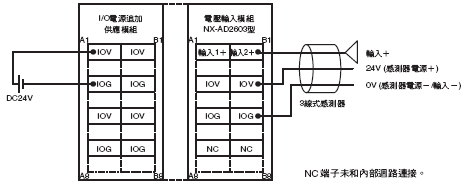

端子接線圖
3187_sp_3
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型) 2點 NX-AD2604型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD2604
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_4
 輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000(F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.05W I/O電源電流消耗 無耗電
重量 70g以下

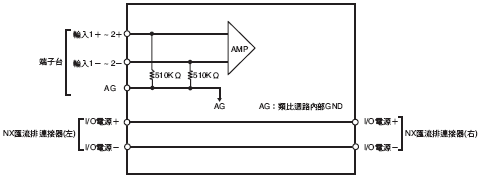

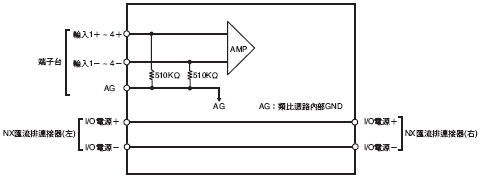

迴路構成
3187_sp_5
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_6
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型) 2點 NX-AD2608型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD2608
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_7
 輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.05W I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_8
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_9
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型) 4點 NX-AD3603型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD3603
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_10
 輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量

IOV： 0.1A/端子以下、

IOG： 0.1A/端子以 下
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下

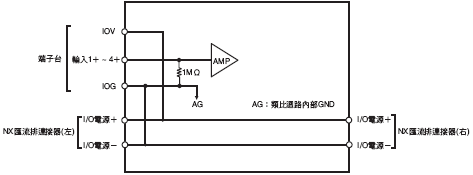

迴路構成
3187_sp_11
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

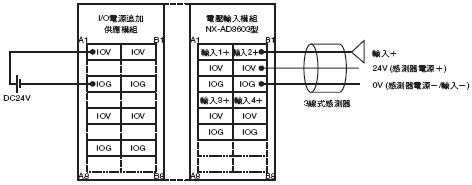

端子接線圖
3187_sp_12
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型) 4點 NX-AD3604型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD3604
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_13
 輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下

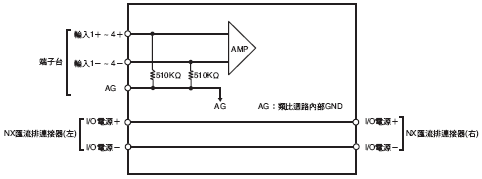

迴路構成
3187_sp_14
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_15
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型) 4點 NX-AD3608型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD3608
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_16
 輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_17
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_18
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型) 8點 NX-AD4603型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD4603
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_19
 輸入方式 單端輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOG： 0.1A/端子以下
NX模組耗電量 1.15W以下 I/O電源電流消耗 無耗電
重量 70g以下

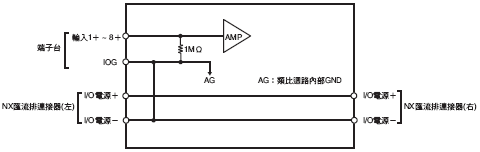

迴路構成
3187_sp_20
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

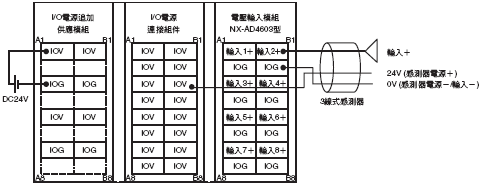

端子接線圖
3187_sp_21
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型) 8點 NX-AD4604型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD4604
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_22
 輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.15W以下 I/O電源電流消耗 無耗電
重量 70g以下

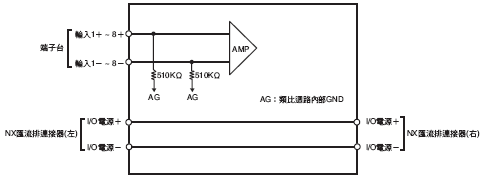

迴路構成
3187_sp_23
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_24
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型) 8點 NX-AD4608型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD4608
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_25
 輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.15W以下 I/O電源電流消耗 無耗電
重量 70g以下

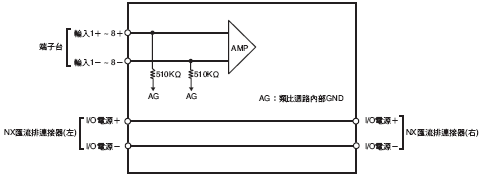

迴路構成
3187_sp_26
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_27
輸入斷線偵測功能 無

類比輸入模組(電流輸入型) 2點 NX-AD2203型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD2203
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_28
 輸入方式 單端輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV： 0.1A/端子以下
IOG： 0.1A/端子以下
NX模組耗電量 0.90W以下 I/O電源電流消耗 無耗電
重量 70g以下

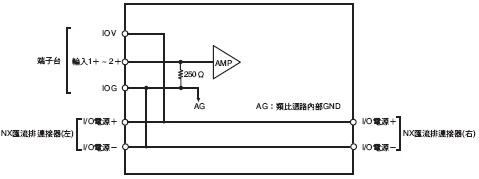

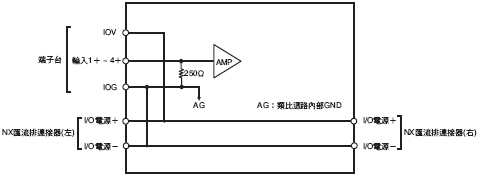

迴路構成
3187_sp_29
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_30
輸入斷線偵測功能 有

類比輸入模組(電流輸入型) 2點 NX-AD2204型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD2204
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_31
 輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.90W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_32
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_33
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 有

類比輸入模組(電流輸入型) 2點 NX-AD2208型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD2208
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_34
 輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.90W以下 I/O電源電流消耗 無耗電
重量 70g以下

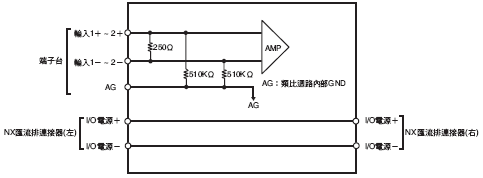

迴路構成
3187_sp_35
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

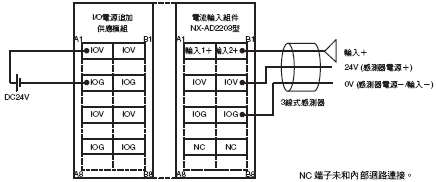

端子接線圖
3187_sp_36
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 有

類比輸入模組(電流輸入型) 4點 NX-AD3203型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD3203
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_37
 輸入方式 單端輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5 ~ 105% (F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV： 0.1A/端子以下
IOG： 0.1A/端子以下
NX模組耗電量 0.90W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_38
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

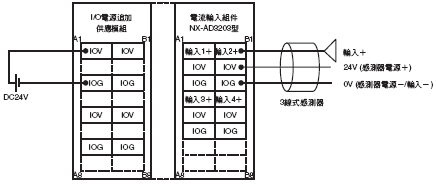

端子接線圖
3187_sp_39
輸入斷線偵測功能 有

類比輸入模組(電流輸入型) 4點 NX-AD3204型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD3204
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_40
 輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.90W以下 I/O電源電流消耗 無耗電
重量 70g以下

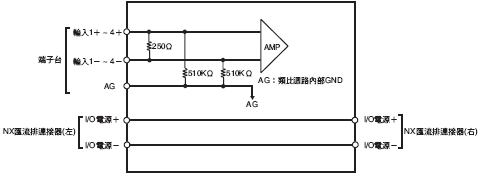

迴路構成
3187_sp_41
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_42
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 有

類比輸入模組(電流輸入型) 4點 NX-AD3208型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD3208
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_43
 輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.95W以下 I/O電源電流消耗 無耗電
重量 70g以下

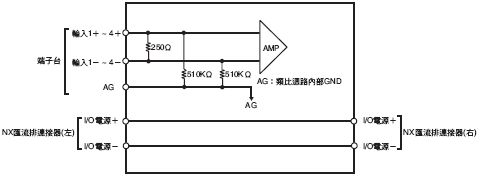

迴路構成
3187_sp_44
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_45
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 有

類比輸入模組(電流輸入型) 8點 NX-AD4203型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD4203
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_46
 輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 85Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2% (F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV： 0.1A/端子以下
NX模組耗電量 1.05W I/O電源電流消耗 無耗電
重量 70g以下

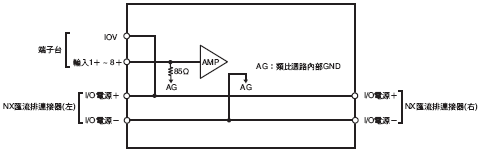

迴路構成
3187_sp_47
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

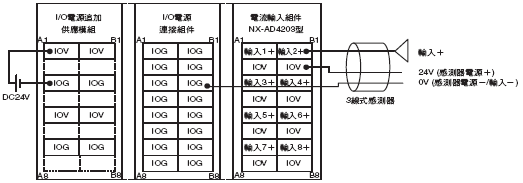

端子接線圖
3187_sp_48
輸入斷線偵測功能 有

類比輸入模組(電流輸入型) 8點 NX-AD4204型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD4204
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_49
 輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 85Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.05W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_50
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_51
輸入斷線偵測功能 有

類比輸入模組(電流輸入型) 8點 NX-AD4208型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD4208
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_52
 輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 85Ω
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_53
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_54
輸入斷線偵測功能 有

類比輸出模組(電壓輸出型) 2點 NX-DA2603型

模組名稱 類比輸出模組
(電壓輸出型)		 型號 NX-DA2603
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3188_sp_1
 輸出範圍 -10～+10V
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 5kΩmin.
輸出電阻 0.5Ω以下
解析度 1/8000(F.S.)
整體精度 25℃ ±0.3%(F.S.)
0～55℃ ±0.5%(F.S.)
轉換時間 250μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下

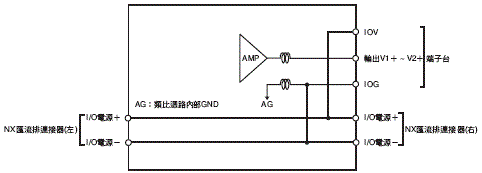

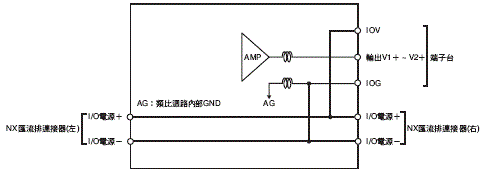

迴路構成
3188_sp_2
安裝方向限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3188_sp_3
類比輸出模組(電壓輸出型) 2點 NX-DA2605型
模組名稱 類比輸出模組
(電壓輸出型)		 型號 NX-DA2605
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3188_sp_4
 輸出範圍 -10～+10V
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 5kΩmin.
輸出電阻 0.5Ω以下
解析度 1/30000(F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.3%(F.S.)
轉換時間 10μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3188_sp_5
安裝方向限制 安裝方向：可朝六種方向安裝
限制：無

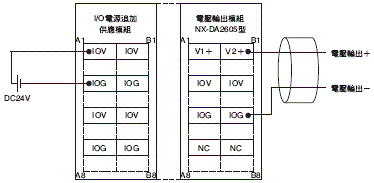

端子接線圖
3188_sp_6
類比輸出模組(電壓輸出型) 4點 NX-DA3603型
模組名稱 類比輸出模組
(電壓輸出型)		 型號 NX-DA3603
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3188_sp_7
 輸出範圍 -10～+10V
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 5kΩmin.
輸出電阻 0.5Ω以下
解析度 1/8000(F.S.)
整體精度 25℃ ±0.3%(F.S.)
0～55℃ ±0.5%(F.S.)
轉換時間 250μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.25W以下 I/O電源電流消耗 無耗電
重量 70g以下

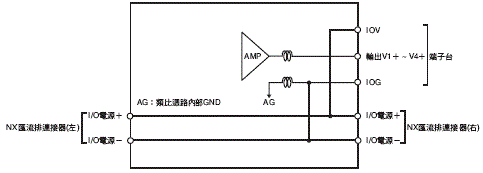

迴路構成
3188_sp_8
安裝方向限制 安裝方向：可朝六種方向安裝
限制：無

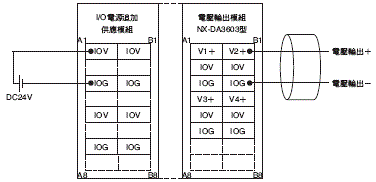

端子接線圖
3188_sp_9
類比輸出模組(電壓輸出型) 4點 NX-DA3605型
模組名稱 類比輸出模組
(電壓輸出型)		 型號 NX-DA3605
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3188_sp_10
 輸出範圍 -10～+10V
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 5kΩmin.
輸出電阻 0.5Ω以下
解析度 1/30000(F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.3%(F.S.)
轉換時間 10μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.25W以下 I/O電源電流消耗 無耗電
重量 70g以下

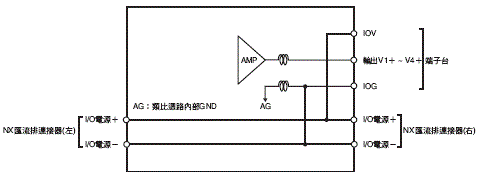

迴路構成
3188_sp_11
安裝方向限制 安裝方向：可朝六種方向安裝
限制：無

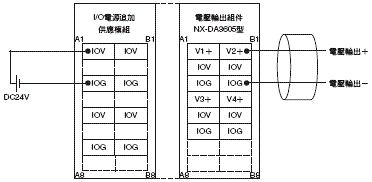

端子接線圖
3188_sp_12
類比輸出模組(電流輸出型) NX-DA2203型
模組名稱 類比輸出模組
(電流輸出型)		 型號 NX-DA2203
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3188_sp_13
 輸出範圍 4~20mA
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 600Ω以下
解析度 1/8000(F.S.)
整體精度 25℃ ±0.3%(F.S.)
0～55℃ ±0.6%(F.S.)
轉換時間 250μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓

若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.75W以下 I/O電源電流消耗 無耗電
重量 70g以下

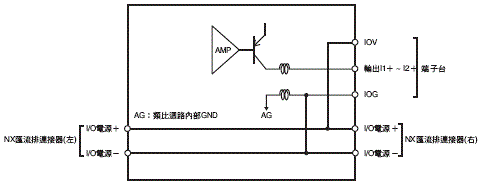

迴路構成 3188_sp_14
安裝方向限制

安裝方向：可朝六種方向安裝
限制：
採正面安裝時 無

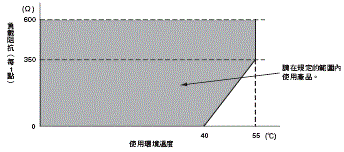

以正面以外的方向安裝時如以下圖表所示

3188_sp_15

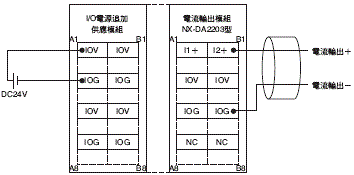

端子接線圖 3188_sp_16
類比輸出模組(電流輸出型) 2點 NX-DA2205型
模組名稱 類比輸出模組
(電流輸出型)		 型號 NX-DA2205
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3188_sp_17
 輸出範圍 4~20mA
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 600Ω以下
解析度 1/8000(F.S.)
整體精度 25℃ ±0.1% (F.S.)
0～55℃ ±0.3% (F.S.)
轉換時間 10μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.75W以下 I/O電源電流消耗 無耗電
重量 70g以下

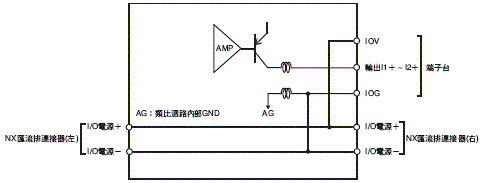

迴路構成
3188_sp_18
安裝方向限制 安裝方向：可朝六種方向安裝
限制：
採正面安裝時 無
以正面以外的方向安裝時如以下圖表所示
3188_sp_19
端子接線圖 3188_sp_20
類比輸出模組(電流輸出型) 4點 NX-DA3203型
模組名稱 類比輸出模組
(電流輸出型)		 型號 NX-DA3203
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3188_sp_21
 輸出範圍 4~20mA
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 350Ω以下
解析度 1/8000(F.S.)
整體精度 25℃ ±0.3%(F.S.)
0～55℃ ±0.6%(F.S.)
轉換時間 250μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.80W以下 I/O電源電流消耗 無耗電
重量 70g以下

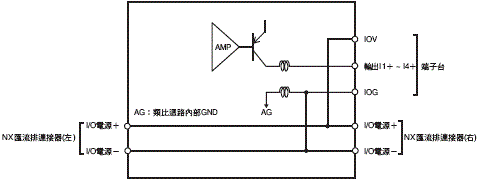

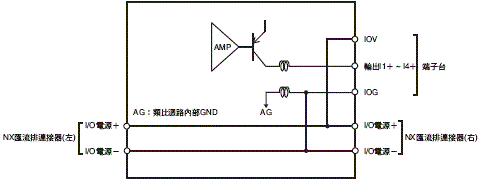

迴路構成
3188_sp_22
安裝方向限制

安裝方向：可朝六種方向安裝
限制：
採正面安裝時 無

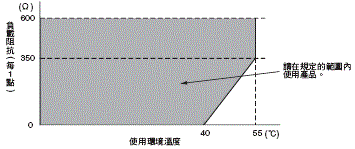

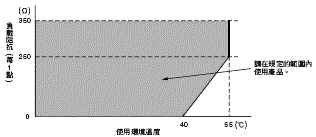

以正面以外的方向安裝時如以下圖表所示

3188_sp_23

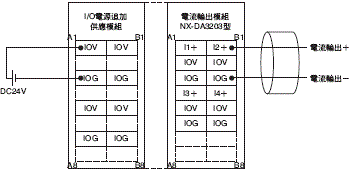

端子接線圖

3188_sp_24
類比輸出模組(電流輸出型) 4點 NX-DA3205型
模組名稱 類比輸出模組
(電流輸出型)		 型號 NX-DA3205
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3188_sp_25
 輸出範圍 4~20mA
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 350Ω以下
解析度 1/30000(F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.3%(F.S.)
轉換時間 10μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.80W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3188_sp_26
安裝方向限制

安裝方向：可朝六種方向安裝
限制：
採正面安裝時 無
以正面以外的方向安裝時如以下圖表所示

3188_sp_27

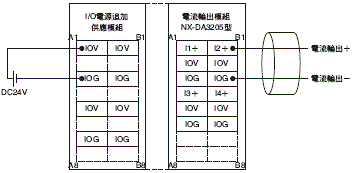

端子接線圖 3188_sp_28

版本資訊

NX模組 支援版本＊
型號 模組版本 EtherCAT耦合器模組
NX-ECC20[]型		 NJ/NX系列CPU模組 Sysmac Studio

NX-AD[][][][]

NX-DA[][][][]

 Ver.1.0 Ver.1.0之後的版本 Ver.1.05之後的版本 Ver.1.06之後的版本
＊視模組的種類而定，某些型號可能沒有上表中所記載的版本。此時，請參考表中所示版本以後的舊版本。關於型號與版本的關連性，請參考各組件的使用手冊。

（單位：mm）

類比輸入模組
NX-AD[][][][]型
12mm寬度

NX-AD / DA 外觀尺寸 1

類比輸出模組
NX-DA[][][][]型
12mm寬度

NX-AD / DA 外觀尺寸 2

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
NX-AD 規格說明書 -
[4750KB] 		2020年9月4日
20200904
 NX-AD 規格說明書
NX-DA 規格說明書 -
[3168KB] 		2020年2月21日
20200221
 NX-DA 規格說明書
NX系列 IO系統 產品型錄 SBCD-083-TW5
[20827KB] 		2022年9月5日
20220905
 NX系列 IO系統 產品型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
NX-AD/DA Data Sheet -
[5748KB] 		Oct 11, 2022
20221011
 NX-AD/DA Data Sheet
NX-series I/O System Catalog R183-E1-15
[6288KB] 		Jul 19, 2022
20220719
 NX-series I/O System Catalog
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
