NX102-[][][][]

產品特色

在小型機體中充分搭載結合了控制與資訊的功能的機械自動化控制器

商品洽詢

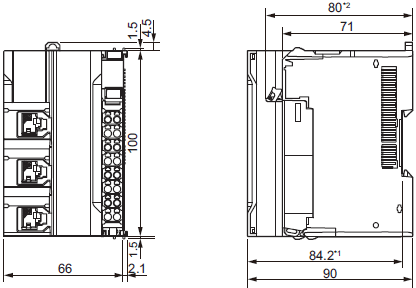

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

NX1可兼顧活用資訊、安全對策、品質管理與提升生產效率

NX1透過高速、高精度控制，不但可持續提升生產效率，也兼顧了活用資訊、安全對策、品質管理。因此可持續提升產能。

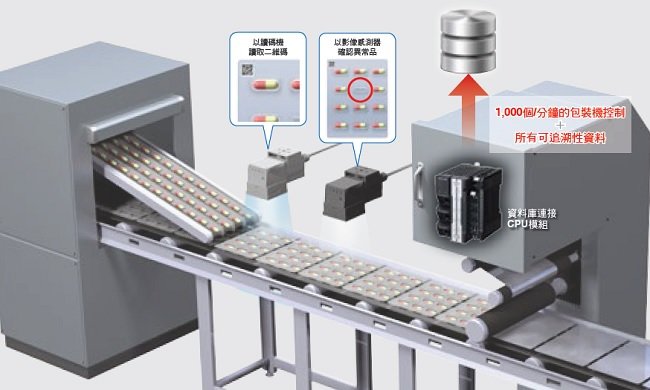

與產距時間同步的可追溯性

NX1兼顧高速控制與活用資訊。舉例來說，在使用1,000個/分鐘產能的包裝機時，可邊進行運動控制，並同步追溯性資料與產距時間，收集到所有資料。

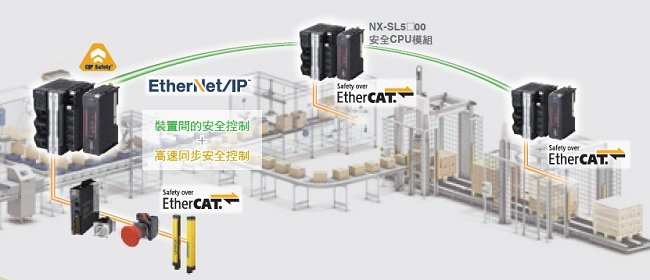

整合高速生產線的裝置控制與安全控制

世界首創＊，整合了最適合生產線與裝置安全控制2種相異的開放網路。生產線中使用EtherNet/IPTM可進行高擴充性的安全控制，裝置內則為EtherCAT®，可達到高速且支援冗餘的高信賴性安全控制。此外，即便在需要高速生產的產線上，也可同時完成裝置控制與安全控制。藉此將機器標準化，可更為彈性地建構生產線。

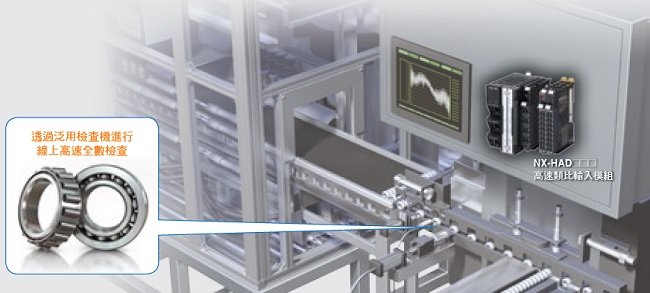

生產線上實現高速檢查

需要高速檢查時，通常必須使用搭載電腦的專用檢查機。由於維護時需要特殊的技能，考量到生產線停止的風險，是否經常須要離線進行抽樣檢查呢？NX1＋高速類比輸入模組可以5μs的固定週期擷取量測資料，不須使用搭載電腦的專用檢查機。而且由於NX1是泛用的控制器，也可以在現場進行維護。因而將更容易實現線上化，也可進行全數檢查。

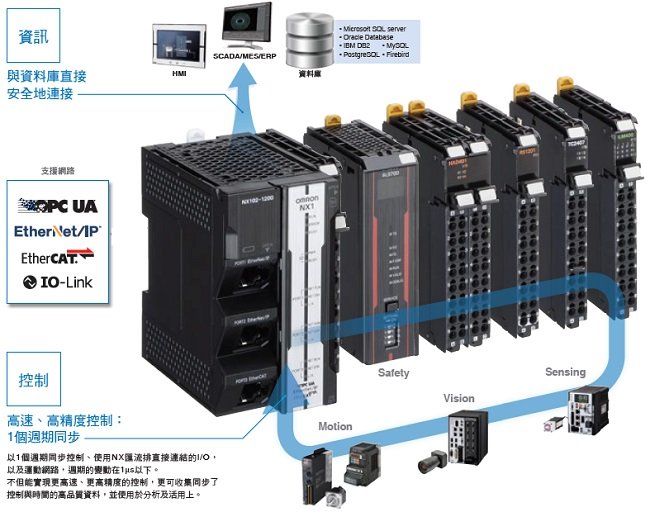

結合了控制與資訊的控制器，可實現各式各樣的應用

擁有製造現場持續追求提升的生產效率，並可因應市場對品質風險的要求和安全對策。為了加速發展上述的活用資訊。控制器NX1融合了控制與資訊，並透過搭配輸入、控制、輸出、安全、機器人等充足的各項商品，完成了解決問題的各種應用。

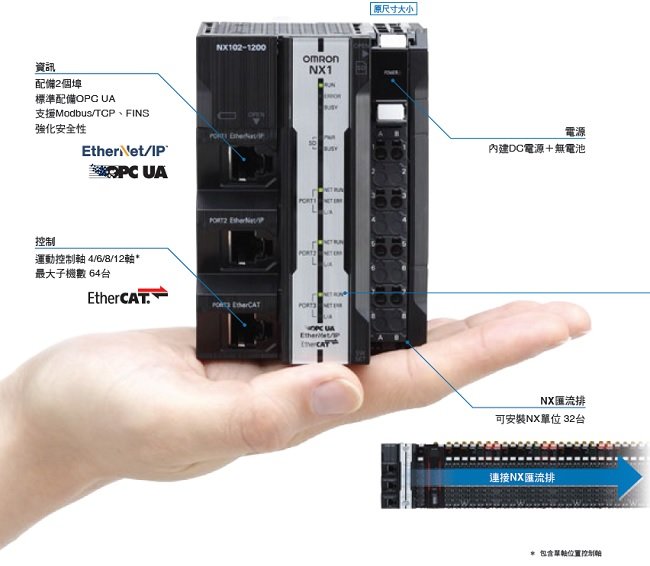

The solution in your hand－在小型機體中充分搭載了控制與資訊結合的強大功能

內建3個工業用乙太網路埠與電源，機體寬度卻只有66mm。此外，本機還搭載結合控制與資訊的功能，其中有許多製造進化時不可或缺的應用功能。The solution in your hand－有助於追求產能的嶄新控制器誕生。

高速高精度的控制性能

I/O、運動控制：1ms同步
週期變動：1μs
記憶體容量（變數記憶體容量）：33.5MB＊1

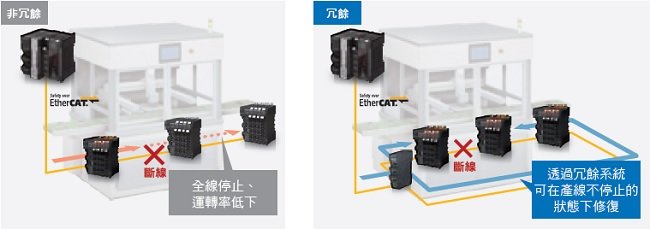

透過冗餘設計減少停機時間（NX102-[][]00型）

具備纜線冗餘功能，即使EtherCAT的1處斷線仍可持續通訊。
利用1個控制器，即使不停機亦可修復正在執行裝置控制和安全控制的設備或產線。

以多核心兼顧控制與資訊

安全的上位連接

全機種標準配備了OPC UA，此為Industrie4.0與PackML所推薦的開放國際標準通訊協定。可安全連接到MES/ERP等IT系統。

豐富的乙太網路功能

能連接Modbus/TCP＊2、FINS通訊、其他公司製造的PLC＊3等，提升了與現有機器的連接性能及與EtherNet/IP^TM的通訊功能（12,000pps＊4）。此外，也透過搭載封包過濾器功能強化安全性，及EtherCAT®從站異常狀態的可視化，將疑難排解簡單化。

＊1. 保持變數及非保持變數的合計值
＊2 . 支援Client端指令
＊3. 以Sysmac Library提供SLMP指令
＊4. 2埠合計

＊國外規格查詢

日本網站 (https://www.fa.omron.co.jp/product/certification/)，英文網站 (https://www.ia.omron.com/support/models/) 或請洽所屬業務人員詢問。

NX系列 NX102 CPU模組

產品名稱	規格					型號	國外規格
	程式容量	變數記憶體容量	使用實軸最大數
	程式容量	變數記憶體容量		運動控制軸	單軸位置控制軸
NX102 CPU模組	5 MB	1.5MB （斷電保持） / 32MB （非斷電保持）	12	8	4	NX102-1200	＊
			8	4	4	NX102-1100
			6	2	4	NX102-1000
			4	0	4	NX102-9000
NX102 資料庫連接CPU模組			12	8	4	NX102-1220
			8	4	4	NX102-1120
			6	2	4	NX102-1020
			4	0	4	NX102-9020

註1. NX102 CPU模組附有端蓋 NX-END02型（1個）、NX102-□□20中附有HMC-SD292型記憶卡。
2. 工廠出貨時未附電池。詳情請參閱「電池」頁面內容。

NX單位

數位輸入模組

產品名稱	規格					型號	國外規格
產品名稱	點數	內部I/O 共用線處理	額定輸入電壓	I/O更新方式	ON/OFF應答時間	型號	國外規格
DC輸入模組（免用螺絲夾接式端子台，寬12mm）	4 點	NPN	DC12～24V	自由更新或輸出輸入同步更新切換	20μs以下/400μs以下	NX-ID3317	＊
			DC24V	自由更新或輸出輸入同步更新切換	100ns以下/100ns以下	NX-ID3343
			DC24V	變換時間輸入方式專用＊1	100ns以下/100ns以下	NX-ID3344
		PNP	DC12～24V	自由更新或輸出輸入同步更新切換	20μs以下/400μs以下	NX-ID3417
			DC24V	自由更新或輸出輸入同步更新切換	100ns以下/100ns以下	NX-ID3443
				變換時間輸入方式專用＊1	100ns以下/100ns以下	NX-ID3444
	8 點	NPN		自由更新或輸出輸入同步更新切換	20μs以下/400μs以下	NX-ID4342
	8 點	PNP				NX-ID4442
	16 點	NPN				NX-ID5342
	16 點	PNP				NX-ID5442
DC輸入模組（M3螺絲端子台，寬30mm）	16 點	For both NPN/PNP	DC24V	自由更新或輸出輸入同步更新切換	20μs以下/400μs以下	NX-ID5142-1	＊
DC輸入模組（MIL接頭，寬30mm）	16 點	For both NPN/PNP	DC24V	自由更新或輸出輸入同步更新切換	20μs以下/400μs以下	NX-ID5142-5	＊
DC輸入模組（MIL接頭，寬30mm）	32 點	For both NPN/PNP	DC24V	自由更新或輸出輸入同步更新切換	20μs以下/400μs以下	NX-ID6142-5	＊
DC輸入模組（富士通接頭，寬30mm）	32 點	NPN/ PNP共用	DC24V	自由更新或輸出輸入同步更新切換	20μs以下/400μs以下.	NX-ID6142-6	＊
AC輸入模組（免用螺絲夾接式端子台，寬12mm）	4 點	AC200～240V、50/60Hz （AC170～264V、±3Hz）		自由更新	10ms以下/40ms以下.	NX-IA3117	＊

＊1. 時間戳記如使用變換時間輸入方式，需要EtherCAT耦合模組 Ver.1.1或更新版本、Sysmac Studio Ver.1.07或更新版本。

數位輸出模組

產品名稱	規格						型號	國外規格
產品名稱	點數	內部I/O 共用線處理	最大負載電流	額定電壓	I/O更新方式	ON/OFF 應答時間	型號	國外規格
電晶體輸出模組（免用螺絲夾接式端子台，寬12mm）	2點	NPN	0.5A/點、 1A/模組	DC24V	時間指定輸出方式專用＊1	300ns以下/ 300ns以下	NX-OD2154	＊
	2點	PNP	0.5A/點、 1A/模組	DC24V	時間指定輸出方式專用＊1	300ns以下/ 300ns以下	NX-OD2258
	4點	NPN	0.5A/點、 2A/模組	DC12～24V	自由更新或輸出輸入同步更新切換	0.1ms以下/ 0.8ms以下	NX-OD3121
		NPN		DC24V		300ns以下/ 300ns以下	NX-OD3153
		PNP				0.5ms以下/ 1.0ms以下	NX-OD3256
						300ns以下/ 300ns以下	NX-OD3257
			2A/點、 8A/模組			0.5ms以下/ 1.0ms以下	NX-OD3268
	8點	NPN	0.5A/點、 4A/模組	DC12～24V		0.1ms以下/ 0.8ms以下	NX-OD4121
	8點	PNP		DC24V		0.5ms以下/ 1.0ms以下	NX-OD4256
	16點	NPN		DC12～24V		0.1ms以下/ 0.8ms以下	NX-OD5121
	16點	PNP		DC24V		0.5ms以下/ 1.0ms以下	NX-OD5256
電晶體輸出模組（M3螺絲端子台，寬30mm）	16點	NPN	0.5A/點、 5A/模組	DC12～24V	自由更新或輸出輸入同步更新切換	0.1ms以下/ 0.8ms以下	NX-OD5121-1	＊
電晶體輸出模組（M3螺絲端子台，寬30mm）	16點	PNP	0.5A/點、 5A/模組	DC24V	自由更新或輸出輸入同步更新切換	0.5ms以下/ 1.0ms以下	NX-OD5256-1	＊
電晶體輸出模組（MIL接頭，寬30mm)	16點	NPN	0.5A/點、 2A/模組	DC12～24V	自由更新或輸出輸入同步更新切換	0.1ms以下/ 0.8ms以下	NX-OD5121-5	＊
	16點	PNP	0.5A/點、 2A/模組	DC24V		0.1ms以下/ 0.8ms以下	NX-OD5256-5
	32點	NPN	0.5A/點、 2A/共用、 4A/模組	12 to 24 VDC		0.1ms以下/ 0.8ms以下	NX-OD6121-5
	32點	PNP	0.5A/點、 2A/共用、 4A/模組	24 VDC		0.5ms以下/ 1.0ms以下	NX-OD6256-5
電晶體輸出模組（富士通接頭，寬30mm）	32點	NPN	0.5A/點、 2A/共用、 4A/模組	12 to 24 VDC	自由更新或輸出輸入同步更新切換	0.1ms以下/ 0.8ms以下	NX-OD6121-6	＊
繼電器輸出模組（免用螺絲夾接式端子台，寬12mm/ 寬24mm）	2點	繼電器類型： N.O.	最大開關容量： AC250V/2A （cosφ=1） AC250V/2A （cosφ=0.4） DC24V/2A、4A/模組		自由更新方式	15ms以下/ 15ms以下	NX-OC2633	＊
	2點	繼電器類型： N.O.＋ N.C.			自由更新方式	15ms以下/ 15ms以下	NX-OC2733	＊
	8點	繼電器類型： N.O.	最大開關容量： AC250V/2A （cosφ=1） AC250V/2A （cosφ=0.4） DC24V/2A、8A/模組		自由更新方式	15ms以下/ 15ms以下	NX-OC4633	＊

＊1. 時間戳記如使用時間指定輸出方式，需要EtherCAT耦合模組 Ver.1.1或更新版本、Sysmac Studio Ver.1.07或更新版本。

數位輸出輸入混合模組

產品名稱	規格					型號	國外規格
產品名稱	點數	內部I/O 共用線處理	額定電壓	I/O更新方式	ON/OFF應答時間	型號	國外規格
DC輸入/電晶體輸出模組 DC輸入/電晶體輸出模組	輸出：16 點輸入：16 點	輸出：NPN 輸入：NPN/ PNP共用	輸出：DC12～24V 輸入：DC24V	自由更新或輸出輸入同步更新切換	輸出：0.1ms以下/ 0.8ms以下輸入：20μs以下/ 400μs以下	NX-MD6121-5	＊
DC輸入/電晶體輸出模組 DC輸入/電晶體輸出模組	輸出：16 點輸入：16 點	輸出：PNP KC 輸入：NPN/ PNP共用	輸出：DC24V 輸入：DC24V	自由更新或輸出輸入同步更新切換	輸出：0.5ms以下/ 1.0ms以下輸入：20μs以下/ 400μs 以下	NX-MD6256-5	＊
DC輸入/電晶體輸出模組（富士通接頭，寬30mm）	輸出：16 點輸入：16 點	輸出：NPN 輸入：NPN/ PNP共用	輸出：DC12～24V 輸入：DC24V	自由更新或輸出輸入同步更新切換	輸出：0.1ms以下/ 0.8ms以下輸入：20μs以下/ 400μs以下	NX-MD6121-6	＊

高速類比輸入模組

產品名稱	規格								型號	國外規格
	輸入規格點數	輸入範圍	解析度	輸入方式	轉換時間	觸發訊號輸入處		I/O 更新點數方式
	輸入規格點數	輸入範圍	解析度	輸入方式	轉換時間	點數	內部I/O 共用線處理	I/O 更新點數方式
高速類比輸入模組	4點	－10～+10V －5～+5V 0～10V 0～5V 1～5V 0～20mA 4～20mA	・若輸入範圍為－10～+10V、－5～5V 1/64000 （滿刻度）・若為其他輸入範圍 1/32000 （滿刻度）	差動輸入	5μs/Chl	4	NPN	輸出輸入同步優先更新方式	NX-HAD401	＊
高速類比輸入模組	4點	－10～+10V －5～+5V 0～10V 0～5V 1～5V 0～20mA 4～20mA		差動輸入	5μs/Chl	4	PNP	輸出輸入同步優先更新方式	NX-HAD402	＊

類比輸入模組

產品名稱	規格									型號	國外規格
產品名稱	輸入規格點數	輸入範圍	解析度	變換值，10進位（0～100%）	精度（25℃）	輸入方式	轉換時間	輸入阻抗	I/O 更新方式	型號	國外規格
電壓輸入型	2點	－10～＋10V	1/8000	－4000～4000	±0.2%（滿刻度）	單端	250μs/點	1MΩ 以上	自由	NX-AD2603	＊
			1/8000	－4000～4000	±0.2%（滿刻度）	差動	250μs/點		自由	NX-AD2604
			1/30000	－15000～15000	±0.1%（滿刻度）	差動	10μs/點		自由/輸出輸入同步	NX-AD2608
	4點		1/8000	－4000～4000	±0.2%（滿刻度）	單端	250μs/點		自由	NX-AD3603
			1/8000	－4000～4000	±0.2%（滿刻度）	差動	250μs/點		自由	NX-AD3604
			1/30000	－15000～15000	±0.1%（滿刻度）	差動	10μs/點		自由/輸出輸入同步	NX-AD3608
	8點		1/8000	－4000～4000	±0.2%（滿刻度）	單端	250μs/點		自由	NX-AD4603
			1/8000	－4000～4000	±0.2%（滿刻度）	差動	250μs/點		自由	NX-AD4604
			1/30000	－15000～15000	±0.1%（滿刻度）	差動	10μs/點		自由/輸出輸入同步	NX-AD4608
電流輸入型	2點	4～20mA	1/8000	0～8000	±0.2%（滿刻度）	單端	250μs/點	250Ω	自由	NX-AD2203	＊
			1/8000	0～8000	±0.2%（滿刻度）	差動	250μs/點		自由	NX-AD2204
			1/30000	0～30000	±0.1%（滿刻度）	差動t	10μs/點		自由/輸出輸入同步	NX-AD2208
	4點		1/8000	0～8000	±0.2%（滿刻度）	單端	250μs/點		自由	NX-AD3203
			1/8000	0～8000	±0.2%（滿刻度）	差動	250μs/點		自由	NX-AD3204
			1/30000	0～30000	±0.1%（滿刻度）	差動	10μs/點		自由/輸出輸入同步	NX-AD3208
	8點		1/8000	0～8000	±0.2%（滿刻度）	單端	250μs/點	85Ω	自由	NX-AD4203
			1/8000	0～8000	±0.2%（滿刻度）	差動	250μs/點		自由	NX-AD4204
			1/30000	0～30000	±0.1%（滿刻度）	差動	10μs/點		自由/輸出輸入同步	NX-AD4208

類比輸出模組

產品名稱	規格							型號	國外輸出規格
產品名稱	輸出規格點數	輸出範圍	解析度	輸出設定值， 10進位（0～100%）	精度（25℃）	轉換時間	I/O更新方式	型號	國外輸出規格
電壓輸出型	2點	－10～＋10V	1/8000	－4000～4000	±0.3%（滿刻度）	250μs/點	自由	NX-DA2603	＊
	2點		1/30000	－15000～15000	±0.1%（滿刻度）	10μs/點	自由/輸出輸入同步	NX-DA2605
	4點		1/8000	－4000～4000	±0.3%（滿刻度）	250μs/點	自由	NX-DA3603
	4點		1/30000	－15000～15000	±0.1%（滿刻度）	10μs/點	自由/輸出輸入同步	NX-DA3605
電流輸出型	2點	4～20mA	1/8000	0～8000	±0.3%（滿刻度）	250μs/點	自由	NX-DA2203	＊
	2點		1/30000	0～30000	±0.1%（滿刻度）	10μs/點	自由/輸出輸入同步	NX-DA2205
	4點		1/8000	0～8000	±0.3%（滿刻度）	250μs/點	自由	NX-DA3203
	4點		1/30000	0～30000	±0.1%（滿刻度）	10μs/點	自由/輸出輸入同步	NX-DA3205

溫度控制模組

產品名稱	規格								型號	國外規格
產品名稱	Ch數	輸入類別	輸出	輸出點數	CT輸入點數	控制類別	轉換時間	I/O 更新方式	型號	國外規格
溫度控制模組 2Ch型	2Ch	多重輸入（熱電偶、電阻式溫度檢測器）	電壓輸出（SSR 驅動用）	2點	2點	標準控制	50 ms	自由更新	NX-TC2405	＊
			電壓輸出（SSR 驅動用）	2點	無	標準控制			NX-TC2406
			電壓輸出（SSR 驅動用）	4點	無	加熱冷卻控制			NX-TC2407
			線性電流輸出	2點	無	標準控制			NX-TC2408
溫度控制模組 4Ch型	4Ch		電壓輸出（SSR 驅動用）	4點	4點	標準控制			NX-TC3405	＊
			電壓輸出（SSR 驅動用）	4點	無	標準控制			NX-TC3406
			電壓輸出（SSR 驅動用）	8點	無	加熱冷卻控制			NX-TC3407
			線性電流輸出	4點	無	標準控制			NX-TC3408

溫度輸入模組

產品名稱	Specifications							型號	國外規格
產品名稱	輸入型號國外規格點數	輸入類別	解析度	基準精度（環境溫度25℃）	轉換時間	I/O更新方式	端子台	型號	國外規格
熱電偶輸入型	2點	熱電偶	0.1℃ 以下＊1	詳細資訊請參閱本公司網站（https:// www.omron.com. tw）的商品資訊	250ms/ 模組	自由更新	16端子	NX-TS2101	＊
	4點		0.1℃ 以下＊1		250ms/ 模組		16端子×2	NX-TS3101
	2點		0.01℃ 以下		10ms/ 模組		16端子	NX-TS2102
	4點		0.01℃ 以下		10ms/ 模組		16端子×2	NX-TS3102
	2點		0.001℃ 以下		60ms/ 模組		16端子	NX-TS2104
	4點		0.001℃ 以下		60ms/ 模組		16端子×2	NX-TS3104
電阻式溫度檢測器輸入類型	2點	電阻式溫度檢測器（Pt100/ Pt1000、 3線式）＊2	0.1℃ 以下		250ms/ 模組		16端子	NX-TS2201	＊
	4點		0.1℃ 以下		250ms/ 模組		16端子×2	NX-TS3201
	2點		0.01℃ 以下		10ms/ 模組		16端子	NX-TS2202
	4點		0.01℃ 以下		10ms/ 模組		16端子×2	NX-TS3202
	2點		0.001℃ 以下		60ms/ 模組		16端子	NX-TS2204
	4點		0.001℃ 以下		60ms/ 模組		16端子×2	NX-TS3204

＊1. 輸入類別為R、S、W時，為0.2℃ 以下。

＊2. NX-TS2202型、NX-TS3202型僅支援Pt100 3線式。

加熱器斷線檢測模組

產品名稱	Specifications							型號	國外規格
	CT輸入部		Control output section
	點數	最大值加熱器電流	點數	內部I/O共用線處理	最大負載電流	額定電壓	I/O更新方式
加熱器斷線檢測模組	4點	AC 50A	4	NPN	0.1A/點、 0.4A/模組	DC12～24V	自由更新方式	NX-HB3101	＊
加熱器斷線檢測模組	4點	AC 50A	4	PNP	0.1A/點、 0.4A/模組	DC24V	自由更新方式	NX-HB3201	＊

荷重元輸入模組

產品名稱

規格

型號

國外規格

點數

轉換週期

I/O 更新方式＊1

荷重元印加電壓

輸入範圍

荷重元輸入模組

125 μs

・自由更新

・輸出輸入同步優先更新方式

・任務週期優先更新方式

DC5V±10%

－5.0～+5.0mV/V

NX-RS1201

＊

＊1. 關於通訊週期，請參閱『NX系列荷重元輸入模組使用操作手冊』的「I/O更新方式」內容。

位置介面增量型編碼器輸入模組

產品名稱	規格					型號	國外規格
產品名稱	字元組數	外部輸入數	最大應答頻率	I/O 更新方式	I/O輸入映射數	型號	國外規格
增量型編碼器輸入模組	1 (NPN)	3 (NPN)	500 kHz	自由更新或輸出輸入同步更新方式	1/1	NX-EC0112	＊
	1 (PNP)	3 (PNP)	500 kHz			NX-EC0122	＊
	1	3 (NPN)	4 MHz			NX-EC0132	＊
	1	3 (PNP)	4 MHz			NX-EC0142	＊
	2 (NPN)	無	500 kHz		2/2	NX-EC0212	＊
	2 (PNP)	無	500 kHz		2/2	NX-EC0222	＊

位置介面 SSI輸入模組

產品名稱	規格					型號	國外規格
產品名稱	SSI字元型號國外規格組數	輸出輸入規格	輸出輸入規格	編碼器供應電源	端子台	型號	國外規格
SSI輸入模組	1	RS-422線路驅動器/ 接收器	32位元	DC24V、0.3A/CH	PUSH-IN型	NX-ECS112	＊
SSI輸入模組	2	RS-422線路驅動器/ 接收器	32位元	DC24V、0.3A/CH	PUSH-IN型	NX-ECS212	＊

位置介面脈衝輸出模組

產品名稱	規格							型號	國外規格
產品名稱	字元型號國外規格組數＊1	外部輸入數	外部輸出數	脈衝輸出最高速度	I/O更新方式	I/O輸入映射數	控制輸出介面	型號	國外規格
脈衝輸出模組	1 (NPN)	2 (NPN)	1 (NPN)	500 kpps	輸出輸入同步更新方式、任務週期優先更新方式＊2	1/1	開路集極輸出	NX-PG0112	＊
	1 (PNP)	2 (PNP)	1 (PNP)	500 kpps		1/1	開路集極輸出	NX-PG0122	＊
	2	5點/CH （NPN）	3點/CH （NPN）	4 Mpps		2/2	線路驅動器輸出	NX-PG0232-5	＊
	2	5點/CH （PNP）	3點/CH （PNP）			2/2		NX-PG0242-5
	4	5點/CH （NPN）	3點/CH （NPN）			4/4		NX-PG0332-5
	4	5點/CH （PNP）	3點/CH （PNP）			4/4		NX-PG0342-5

＊1. 表示脈衝的輸出字元組數。

＊2. 能夠以模組Ver.1.2或更新版本與EtherCAT 耦合模組 NX-ECC203型搭配使用。

通訊介面模組

產品名稱

序列介面

外部連接端子

序列埠

通訊功能

型號

國外規格

通訊介面模組

RS-232C

免用螺絲夾接式端子

1個連接埠

•Non-protocol
•序列線型監控器

NX-CIF101

＊

RS-422A/485

NX-CIF105

RS-232C

D-Sub接頭

2個連接埠

NX-CIF210

RFID單位

產品名稱	連接放大器/天線	連接台數	型號	國外規格
RFID模組 (1Ch型)	V680系列	1台	NX-V680C1	＊
RFID模組 (2Ch型)	V680系列	2台	NX-V680C2	＊

IO-Link主模組

產品名稱	規格			型號	國外規格
產品名稱	IO-Link埠數	I/O更新方式	通訊埠連接端子	型號	國外規格
IO-Link 主模組	4	自由更新方式（固定）	免用螺絲夾接式端子	NX-ILM400	＊

系統模組

產品名稱	規格	型號	國外規格
NX單位電源追加供應模組	電源電壓：DC24V （DC20.4～28.8V） NX單位電源供應電力：10W以下	NX-PD1000	＊
I/O電源追加供應模組	電源電壓：DC5～24V （DC4.5～28.8V） I/O電源最大電流：4A	NX-PF0630	＊
I/O電源追加供應模組	電源電壓：DC5～24V （DC4.5～28.8V） KC I/O 電源最大電流：10A	NX-PF0730	＊
I/O電源連接模組	I/O電源端子數：IOG：16端子 I/O電源端子電流容量：4A/端子以下	NX-PC0010	＊
	I/O電源端子數：IOV：16端子 I/O電源端子電流容量：4A/端子以下	NX-PC0020	＊
	I/O電源端子數：IOV：8端子、IOG：8端子 I/O電源端子電流容量：4A/端子以下	NX-PC0030	＊
隔離連接模組	隔離端子數：14端子（下方2端子為功能接地端子）	NX-TBX01	＊

EtherCAT耦合器

由CPU模組內建EtherCAT通訊埠連接至EtherCAT耦合器，即可使用NX單位。

產品名稱

通訊週期

NX單位電源消耗電力

IO電源最大電流

型號

國外規格

EtherCAT耦合器模組＊1

250 to 4000 μs *2

1.45W以下

4 A

NX-ECC201

＊

250 to 4000 μs *2

10 A

NX-ECC202

125 to 10000 μs *2

1.25W以下

NX-ECC203

＊1. EtherCAT耦合模組附有端蓋 NX-END01型（1個）。＊2. 遵循EtherCAT主站規格。連接NJ/NX系列中CPU模組內建EtherCAT通訊埠的NJ5系列時，為500μs、1,000μs、2,000μs、4,000μs。最新規格請參照『NJ/NX系列 CPU模組內建EtherCAT通訊埠使用操作手冊』內容。將依循單位配置。

安全CPU模組

外觀	規格					型號	國外規格
外觀	最大安全I/O點數	程式容量	安全主站連接數	I/O更新方式	模組版本	型號	國外規格
	1,024點	2,048 KB	128	自由更新	Ver.1.3之後的版本	NX-SL5500	＊
	2,032點	4,096 KB	254	自由更新	Ver.1.3之後的版本	NX-SL5700	＊
	256點	512 KB	32	自由更新	Ver.1.0之後的版本	NX-SL3300	＊
	1,024點	2,048 KB	128	自由更新	Ver.1.0之後的版本	NX-SL3500	＊

安全輸入模組

外觀	規格								型號	國外規格
外觀	安全輸入規格點數	測試輸出點數	內部I/O共用線處理	額定輸入電壓	OMRON產品專用安全輸入機器	安全從站連接數	I/O更新方式	模組版本	型號	國外規格
	4點	2點	SINK 輸入 (PNP)	不可連接	可連接	1	自由更新	Ver.1.1	NX-SIH400	*
	8點	2點	SINK 輸入 (PNP)	不可連接	不可連接	1	自由更新	Ver.1.0	NX-SID800	*

安全輸出模組

外觀	規格							型號	國外規格
外觀	安全輸出規格點數	內部I/O 共用線處理	最大負載電流	額定輸入電壓	安全從站連接數	I/O更新方式	模組版本	型號	國外規格
	2點	SOURCE 輸出（PNP）	2.0A/點、4.0A/模組（40℃）、2.5A/模組（55℃）將因安裝方向與環境溫度而不同。	DC24V	1	自由更新	Ver.1.0	NX-SOH200	*
	4點	SOURCE 輸出（PNP）	0.5A/點、2.0A/模組	DC24V	1	自由更新	Ver.1.0	NX-SOD400	*

NX單位電源供應

與CPU模組連接之NX單元的I/O電源供應方式如為「由NX匯流排供應」，則必須同時使用I/O電源供應模組（NX-PF型）。
請由下表確認。

NX單位	型號	I/O電源供應模組同時使用(NX-PF型)
數位輸入模組	NX-ID3317	○
	NX-ID3343	○
	NX-ID3344	○
	NX-ID3417	○
	NX-ID3443	○
	NX-ID3444	○
	NX-ID4342	○
	NX-ID4442	○
	NX-ID5342	○
	NX-ID5442	○
	NX-ID5142-1	-
	NX-ID5142-5	-
	NX-ID6142-5	-
	NX-ID6142-6	-
	NX-IA3117	-
數位輸出模組	NX-OD2154	○
	NX-OD2258	○
	NX-OD3121	○
	NX-OD3153	○
	NX-OD3256	○
	NX-OD3257	○
	NX-OD3268	-
	NX-OD4121	○
	NX-OD4256	○
	NX-OD5121	○
	NX-OD5256	○
	NX-OD5121-1	-
	NX-OD5256-1	-
	NX-OD5121-5	-
	NX-OD5256-5	-
	NX-OD6121-5	-
	NX-OD6256-5	-
	NX-OD6121-6	-
	NX-OC2633	-
	NX-OC2733	-
	NX-OC4633	-
數位輸出輸入混合模組	NX-MD6121-5	-
	NX-MD6256-5	-
	NX-MD6121-6	-
高速類比輸入模組	NX-HAD401	○
高速類比輸入模組	NX-HAD402	○
類比輸入模組	NX-AD2603	○
	NX-AD2604	-
	NX-AD2608	-
	NX-AD3603	○
	NX-AD3604	-
	NX-AD3608	-
	NX-AD4603	○
	NX-AD4604	-
	NX-AD4608	-
	NX-AD2203	○
	NX-AD2204	-
	NX-AD2208	-
	NX-AD3203	○
	NX-AD3204	-
	NX-AD3208	-
	NX-AD4203	○
	NX-AD4204	-
	NX-AD4208	-
類比輸出模組	NX-DA2603	○
	NX-DA2605	○
	NX-DA3603	○
	NX-DA3605	○
	NX-DA2203	○
	NX-DA2205	○
	NX-DA3203	○
	NX-DA3205	○
溫度控制模組	NX-TC2405	○
	NX-TC2406	○
	NX-TC2407	○
	NX-TC2408	○
	NX-TC3405	○
	NX-TC3406	○
	NX-TC3407	○
	NX-TC3408	○
溫度輸入模組	NX-TS2101	-
	NX-TS3101	-
	NX-TS2102	-
	NX-TS3102	-
	NX-TS2104	-
	NX-TS3104	-
	NX-TS2201	-
	NX-TS3201	-
	NX-TS2202	-
	NX-TS3202	-
	NX-TS2204	-
	NX-TS3204	-
加熱器斷線檢測模組	NX-HB3101	○
加熱器斷線檢測模組	NX-HB3201	○
荷重元輸入模組	NX-RS1201	-
位置介面增量型編碼器輸入模組	NX-EC0112	○
	NX-EC0122	○
	NX-EC0132	○
	NX-EC0142	○
	NX-EC0212	○
	NX-EC0222	○
位置介面 SSI輸入模組	NX-ECS112	○
位置介面 SSI輸入模組	NX-ECS212	○
位置介面脈衝輸出模組	NX-PG0112	○
	NX-PG0122	○
	NX-PG0232-5	-
	NX-PG0242-5	-
	NX-PG0332-5	-
	NX-PG0342-5	-
通訊介面模組	NX-CIF101	-
	NX-CIF105	-
	NX-CIF210	-
RFID單位	NX-V680C1	○
RFID單位	NX-V680C2	○
IO-Link主模組	NX-ILM400	○
安全輸入模組	NX-SIH400	○
安全輸入模組	NX-SID800	○
安全輸出模組	NX-SOH200	○
安全輸出模組	NX-SOD400	○

註. 詳情請參照『NX系列 NX102型 CPU模組使用操作手冊硬體篇』。

Sysmac Studio自動化軟體

您可於新購入時，同時購買DVD與授權。亦可單獨購買DVD和授權。授權版中不包括DVD光碟。

產品名稱	規格	授權版本數量	媒體	型號
Sysmac Studio 標準版 Ver.1[][]	Sysmac Studio是一套提供整合開發環境的軟體，可針對NJ/NX系列CPU模組及NY系列工業用電腦等機械自動化控制器、EtherCAT 從站及HMI等進行設定、程式設計、除錯與維護。動作環境如下： OS：Windows 7 （32bit版/64bit版） / Windows 8 （32bit版/64bit版） / Windows 8.1 （32bit版/64bit版） / Windows 10 （32bit版/64bit版）＊1 Sysmac Studio標準版的DVD光碟包裝中隨附EtherNet/IP、 DeviceNet、序列通訊、人機介面的繪圖工具（CX-Designer）。詳細資訊請參閱本公司網站（https://www.omron.com.tw）的商品資訊。	無（僅光碟）	Sysmac Studio 32bit版 DVD	SYSMAC-SE200D
		無（僅光碟）	Sysmac Studio 64bit版 DVD	SYSMAC-SE201L
		1套授權版＊2	---	SYSMAC-SE201L

＊1. SYSMAC-SE200D-64適用於Windows 10 （64位元版）。
＊2. Sysmac Studio亦備有多重授權版之產品（3、10、30、50套授權）。

軟體功能元件庫 Sysmac Library

請從下列網址下載，並安裝於Sysmac Studio後使用。 https://www.omron.com.tw

代表型號

產品名稱	規格	型號
SLMP 通訊資料庫	以SLMP通訊協定對三菱電機製可程式控制器進行通訊控制時使用。	SYSMAC-XR017
高速類比檢查資料庫	會以時間順序記錄高速類比輸入模組取得的類比輸入值。	SYSMAC-XR016

EtherCAT/EtherNet/IP通訊纜線建議使用產品

EtherCAT使用類別5以上的STP纜線（鋁質膠帶編組之雙重隔離遮蔽纜線）。以直接接線方式使用。 EtherNet/IP使用100BASE-TX/10BASE-T時，使用類別5以上的STP纜線（隔離雙絞線）。下表顯示EtherNet/IP為100BASE-TX時，可使用100BASE-TX或是10BASE-T。

附接頭型纜線（EtherCAT專用品）

產品名稱	廠商	纜線長度（m）	型號
雙側附接頭型纜線（RJ45/RJ45） RJ45小型接頭型＊1 尺寸/線芯數（對數）：AWG26×4P 纜線包皮材質：LSZH）＊2 線色：黃色＊3	歐姆龍股份有限公司	0.3	XS6W-6LSZH8SS30CM-Y
		0.5	XS6W-6LSZH8SS50CM-Y
		1	XS6W-6LSZH8SS100CM-Y
		2	XS6W-6LSZH8SS200CM-Y
		3	XS6W-6LSZH8SS300CM-Y
		5	XS6W-6LSZH8SS500CM-Y
雙側附接頭型纜線（RJ45/RJ45） RJ45堅韌型接頭＊1 尺寸/線芯數（對數）：AWG22×2P 線色：淺藍	歐姆龍股份有限公司	0.3	XS5W-T421-AMD-K
		0.5	XS5W-T421-BMD-K
		1	XS5W-T421-CMD-K
		2	XS5W-T421-DMD-K
		5	XS5W-T421-GMD-K
		10	XS5W-T421-JMD-K
附插頭雙側接頭型纜線（M12直線/M12直線）強化隔離附接頭型纜線規格＊4 M12 Smartclick型接頭尺寸/線芯數（對數）： AWG22×2P 線色：黑色	歐姆龍股份有限公司	0.5	XS5W-T421-BM2-SS
		1	XS5W-T421-CM2-SS
		2	XS5W-T421-DM2-SS
		3	XS5W-T421-EM2-SS
		5	XS5W-T421-GM2-SS
		10	XS5W-T421-JM2-SS
附插頭雙側接頭型纜線（M12直線/RJ45）強化隔離附接頭型纜線規格＊4 M12 Smartclick型接頭 RJ45堅韌型接頭尺寸/線芯數（對數）： AWG22×2P 線色：黑色	歐姆龍股份有限公司	0.5	XS5W-T421-BMC-SS
		1	XS5W-T421-CMC-SS
		2	XS5W-T421-DMC-SS
		3	XS5W-T421-EMC-SS
		5	XS5W-T421-GMC-SS
		10	XS5W-T421-JMC-SS

＊1. 小型纜線備有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m等不同長度。堅韌型附雙側接頭纜線（RJ45/RJ45）備有0.3、0.5、1、2、3、5、10、15m 等不同長度。詳細內容請參考『工業用乙太網路接頭型錄』。

＊2. 為控制面板內配線用的Low Smoke Zero Halogen纜線。LSZH型是一層遮蔽架構，確認通訊、雜訊特性滿足規格值。另備有小型PUR纜線，適合裝設為控制盤外部纜線。

＊3. 備有綠色和藍色兩種顏色的纜線。

＊4. 詳細內容請洽詢本公司業務窗口。

尺寸/線芯數（對數）：AWG22 × 2P

零組件名稱	形狀	廠商	型號	敬請洽詢
RJ45組裝式接頭		歐姆龍股份有限公司	XS6G-T421-1 ＊	歐姆龍股份有限公司

＊使用纜線及RJ45組合接頭時，建議您採用本頁所述之搭配方式。
註. 請注意纜線加工時，EtherCAT雙側的接頭都需要隔離連接。

選購品、維修零組件、鋁軌安裝用夾具

產品名稱	規格	型號
記憶卡	SD記憶卡，2GB NX102-[][]20型-標準附有1個。（HMC-SD292）	HMC-SD291
	SDHC記憶卡，4GB	HMC-SD491
	SDHC記憶卡，16GB	HMC-SD1A1 ＊
電池組	詳情請參閱「電池」頁面內容。	CJ1W-BAT01
端蓋	需在CPU裝置的右側。 CPU模組標準附有1個。	NX-END02
鋁軌	軌道長0.5m，高7.3mm	PFP-50N
鋁軌	軌道長1m，高7.3mm	PFP-100N
端板	將模組固定在鋁軌上，不使左右偏移的擋板訂購時請以10個為單位下訂。右方價格為單個的標準價格。	PFP-M
防止誤插插銷	10台分 (端子台用30個，模組本體用30個)	NX-AUX02
鋁軌用絕緣墊片	讓控制盤與鋁軌絕緣的墊片。(每1型號，一組3個。) 請用於EtherCAT從站終端與控制盤的絕緣。	NX-AUX01

＊HMC-SD1A1型可於Ver.1.32之後版本使用。

電氣與機器規格

項目		規格
型號		NX102-[][][][]型
架構		控制盤內安裝型
外觀尺寸（mm）＊1		72（W）×100（H）×90（D）
重量＊2		390g以下
模組電源供應	電源電壓	DC24V（DC20.4～28.8V）
	模組耗電量＊3	5.80W以下
	突波電流＊4	常溫且冷開機的條件下 10A以下，0.1ms以下以及 2.5A以下，150ms以下
	電源端子電流容量＊5	4A以下
	絕緣方式	非絕緣：模組電源端子－內部電路間
對NX單位的電源供應電源	NX單位電源可供應電力	最高10W
	NX單位電源供應效率	80%
	絕緣方式	非絕緣：模組電源端子－ NX單位電源間
對NX單位供應的I/O電源		無＊6
外部連接端子	通訊用接頭	EtherNet/IP通訊用RJ45×2 EtherCAT通訊用RJ45×1
	免用螺絲夾接式端子台	模組電源輸入、接地（插拔式）
	電源輸出端子	無
	運轉中輸出端子	無
	NX匯流排接頭	可連接32台NX單元

＊1. 含端蓋但不含突起處。

＊2. 含端蓋。端蓋重量為82g。

＊3. 含SD記憶卡。不含NX單位的NX單位電源耗電量。

＊4. 供應電源從持續OFF狀態轉為ON狀態時的突波電流值。突波電流值可能因條件而產生變化。選擇保險絲、斷路器、外接電源裝置等時，應考量使用條件，選用特性或容量有空間的產品。尤其是將開關等電路加入來自外部的直流電源進行ON/OFF操作時，如果是1秒以下的ON-OFF-ON循環，突波電流限制電路將不會作用，可能產生約30A/0.3ms的突波電流。

＊5. 可對端子正常流入的電流容量。串接模組電源時，不得超過此電流。

＊6. 對於使用之NX單位的I/O電源供應方式，如為「由NX匯流排供應」，則另需I/O電源追加供應模組。詳情請參照『NX系列 NX102型 CPU模組使用操作手冊硬體篇』內容。

一般規格

項目		規格
架構		控制盤內安裝型
接地方法		D種接地（第3類接地）
使用環境	使用環境溫度	0～55℃
	使用環境濕度	10～95%RH （不可結露）
	使用周圍環境	不應有腐蝕性氣體
	保存環境溫度	－25～＋70℃ （電池除外）
	使用場所之海拔高度	2,000m以下
	污染度	污染度2以下：符合IEC 61010-2-201規範
	抗干擾性	符合IEC 61000-4-4規範 2kV （電源線）
	過電壓類別	符合類別Ⅱ：IEC 61010-2-201規範
	EMC抗干擾級別	B區
	耐振動	符合IEC 60068-2-6規範 5～8.4Hz 振幅3.5mm、8.4～150Hz、加速度9.8m/s2 X、Y、Z每個方向各100分鐘（掃描時間10分鐘×掃描次數10次=總計 100分鐘）
	耐衝擊	符合IEC 60068-2-27規範 147m/s2 X、Y、Z各方向3次
電池	使用壽命	5年（通電時間率0% （未通電））
電池	使用型號	另售 CJ1W-BAT01型
適合規格＊1	EU指令	EN 61131-2
	cULus	Listed （UL 61010-2-201）、ANSI/ISA 12.12.01
	船舶級	－
	上述以外	RCM, KC, EAC

＊1. 各型號的最新適合規格，請至本公司網頁（www.omron.com.tw 或 https://www.ia.omron.com），或請洽本公司業務窗口。

性能規格

項目				NX102-型
項目				12[][]	11[][]	10[][]	90[][]
處理時間	指令執行時間	LD指令		3.3 ns
處理時間	指令執行時間	算數指令（LREAL資料類型）		70ns～
程式化	程式容量＊1	尺寸		5 MB
		數量	POU定義數	3,000
		數量	POU範例數	9,000
	變數記憶體容量＊2	有保持屬性	尺寸	1.5 MB
		有保持屬性	變數的數值	10,000
		無保持屬性	尺寸	32 MB
		無保持屬性	變數的數值	90,000
	資料類型	資料類型的數量		1,000
	CJ模組用記憶體（可透過變數的 AT指定加以指定）	字元組I/O （CIO）		0～6,144字元組（0～6,143）＊3
		工件繼電器（WR）		0～512字元組（W0～W511）＊3
		保持繼電器（HR）		0～1,536字元組（H0～H1,535）＊4
		數據、資料記憶體（DM）		0～32,768字元組（D0～D32,767）＊4
		擴充資料記憶體（EM）		32,768字元組×25 BANK （E0_0～E18_32,767）＊4＊5
運動控制	控制軸數＊6	控制軸最大值		15軸			4軸
			運動控制軸	11軸			---
			單軸位置控制軸	4軸
		使用實軸最大數		12軸	8軸	6軸	4軸
			使用運動控制伺服軸	8軸	4軸	2軸	---
			使用單軸位置控制伺服軸	4軸
		直線補間控制最大軸數		單一軸組為4軸			---
		圓弧補間控制軸數		單一軸組為2軸			---
	軸組最大數			8組			---
	運動控制周期			與EtherCAT通訊的處理資料通訊週期相同
	凸輪	凸輪資料點數	單一電子凸輪表的最大點數	65,535點
		凸輪資料點數	全部電子凸輪表的最大點數	262,140點
		電子凸輪表最大數量		160個
	位置單位			脈衝、mm、μm、nm、degree、inch
	置換			0.00、0.01～500.00%
內建 EtherNet/IP 連接埠	埠數			2
	實體層			10BASE-T/100BASE-TX
	訊框（FRAME）長度			最長1,514byte
	媒體存取方式			CSMA/CD
	調變方式			基帶
	拓樸			星狀
	傳送速度			100 Mbps (100BASE-TX)
	傳送媒介			雙絞線（附隔離層：STP）：類別5、5e以上
	傳送距離（集線器與節點間距離）最大值			100 m
	最大串聯連接數			使用切換式集線器時則無限制
	CIP服務： Tag資料連結（通訊週期）	最大連接數		32/連接埠合計64
		封包間隔＊7		可依連線別分別設定 1～10,000ms （單位為1ms）
		模組允許通訊頻段		12,000 pps ＊8＊9 （包含檢測信號、CIP Safety路由）
		最大Tag集數量		32/連接埠合計40 ＊10
		Tag類型		網路變數 CIO/WR/HR/DM
		每1次連線（=1個Tag集）時的Tag數		8 （Tag集中包含控制器狀態時則為7）
		最大Tag數量		256/連接埠合計512
		每1個節點最大的連結資料長度（所有 Tag的總計量）		19,200byte/連接埠合計38,400byte
		每1條連線的最大資料長度		600 bytes
		可登錄的Tag集最大數		32/連接埠合計40 ＊10 （1次連線＝1個Tag集）
		1個Tag集的最大資料量		600byte （Tag集包含控制器狀態時使用2byte分）
		多點傳送封包過濾器＊11		可
	CIP訊息服務：明確的訊息	Class3 （連線數）		32/連接埠合計64 （Client端＋伺服器）
		UCMM （非連線型）	可同時通訊的最大Client端數量	32/連接埠合計64
		UCMM （非連線型）	可同時通訊的最大伺服器數量	32/連接埠合計64
	CIP Safety路由	路由可支援的最大CIP Safety連接數		合計16
	CIP Safety路由	路由可支援的最大安全資料長度／連接數		32 bytes
	TCP插座數			60
	OPC UA伺服器	支援的設定檔、模型		Micro Embedded Device Server Profile PLCopen Information Model
		預設端點、連接埠		opc.tcp://192.168.250.1:4840/
		Session （Client端）最大數量		5
		伺服器整體的監控項目最大數量		2,000
		監控項目的Sampling Rate （ms）		0, 50, 100, 250, 500, 1,000, 2,000, 5,000, 10,000 （0 （零）視為已指定50ms）
		伺服器整體的訂閱最大數量		100
		可公開變數的最大數量		10,000
		可公開變數的Value屬性最大數量＊12		10,000
		可公開的架構體定義數		100
		不可公開變數的限制		•變數容量超過1,024byte者 •二維或以上的架構體排列 •包含二維或以上排列的架構體 •巢（nest）數在4以上的架構體 •共用體 •排列附註說明不為0開頭的排列 •元素數超過1,024的排列 •成員數超過100的架構體
		安全政策模式		下列均可選擇 None Sign - Basic128Rsa15 Sign - Basic256 Sign - Basic256Sha256 SignAndEncrypt - Basic128Rsa15 SignAndEncrypt - Basic256 SignAndEncrypt - Basic256Sha256
		應用認證	認證方法	X.509 標準
		應用認證	可儲存的憑證數量	受信任的憑證：32 發行者憑證：32 拒絕清單：32
		用戶認證	認證方法	下列均可設定用戶名稱/密碼匿名（Anonymous）
內建 EtherCAT 通訊埠	通訊規格			IEC 61158 Type12
	EtherCAT主站規格			支援Class B （支援Feature Pack Motion Control）
	實體層			100BASE-TX
	調變方式			基帶
	傳送速度			100 Mbps (100BASE-TX)
	備援模式			Auto
	拓樸			直線、星狀鏈結、分歧、環狀＊13
	傳送媒介			類別5以上雙絞線（建議為和鋁質膠帶編組的雙重遮蔽電線與直線）
	節點間距離之最大值			100 m
	最大子機數			64
	可設定的節點地址範圍			1～192
	程序資料的最大尺寸			IN：5,736byte OUT：5,736byte ＊14 但必須在4個框架（最大程序資料框數目）的範圍內
	1個從站的最大值			IN：1,434byte OUT：1,434byte
	通訊週期			1,000μs～32,000μs （可以250μs為單位設定）
	同步抖動			1μs以下
單位配置	CPU裝置上的模組	CPU模組可安裝的NX單位數量		32
	CPU裝置上的模組	CPU模組上可分配的I/O資料最大容量		IN：8,192byte ＊15 OUT：8,192byte ＊15
	整體系統的NX單位最大數量			400
	電源	型號		DC輸入的非絕緣電源內建於CPU模組
	電源	電源中斷確定時間		2～8ms
內建時鐘	精度			環境溫度 55℃ ：每月誤差－3.5分～＋0.5分環境溫度 25℃ ：每月誤差－1.5分～＋1.5分環境溫度 0℃ ：每月誤差－3分～＋1分
內建時鐘	內建電容備份時間			環境溫度 40℃ ： 10日

＊1. 執行物件、變數表（如變數名稱等）的容量。

＊2. 含CJ模組用記憶體。

＊3. 可以1ch為單位設定。含無保持屬性變數的合計大小。

＊4. 可以1ch為單位設定。含有保持屬性變數的合計大小。

＊5. 由於有保持變數的變數記憶體容量為1.5MB，無法時使用全字元組×全Bank。

＊6. 關於用語說明，請參照『NJ/NX系列 CPU模組使用操作手冊運動控制篇』內容。

＊7. 與節點數無關，而是依據所設定之週期在迴路上更新資料。

＊8. pps即為Packet Per Second之意，也就是每秒可處理之傳送、接收之封包數。

＊9. 容許頻寬將隨使用連接的RPI、主要任務週期、EtherNet/IP 通訊中時使用的通訊埠量而定。

＊10. 設定了合計數量超過40的Tag集時，將發生「Tag資料連結超出Tag集設定數量」（840E0000Hex）事件。＊11. 由於EtherNet/IP埠已經安裝了IGMP Client端，因此只要使用支援IGMP Snooping （模擬）的交換式集線器，即可過濾掉多餘的多點傳送封包。

＊12. Value屬性數量為下列公式所定義的值。 Value屬性數量 = （基本型變數數量） + （陣列指定的元素數量） + （架構體型中值的數量）

＊13. 環狀拓樸可於NX102-[][]00型設定模組Ver.1.40之後版本使用。於環狀拓樸內請使用支援環狀拓樸的從站。若為OMRON製的從站，請參閱各從站的使用操作手冊。

＊14. 若設定模組為Ver.1.40之前版本則為4框架以內。

＊15. I/O分配狀況可在Sysmac Studio中確認。詳情請參照『NJ/NX系列 CPU模組使用操作手冊硬體篇』內容。另外，每一NX單位的最大I/O資料長度，請參照手冊。

功能規格

項目				NX102型
Tasks	功能			指定執行條件與執行優先權的「Task」單位，用以執行I/O更新與使用者程式的功能
		於固定週期執行之Task	主要固定周期任務之最大數量	1
		於固定週期執行之Task	固定周期任務之最大數量	2
		滿足條件時執行的Task	事件任務之最大數量	32
		滿足條件時執行的Task	執行條件	執行啟動事件任務指令時變數的條件式一致時
可程式化功能	POU (Program Organization Unit)	程式		分配至Task的單位的POU
		功能區塊		製作維持狀態的零組件時所使用的POU
		功能		製作用於進行運算處理等輸出會針對輸入而一次決定的零組件時使用的POU
	程式語言	種類		階梯圖＊1 結構化文字（ST）
	命名空間			以名稱來劃分POU定義之團體的功能
	變數	變數的外部參照功能	網路變數	允許來自人機介面、上位電腦或其他控制器等的存取動作的功能
	資料類型	基本資料型態	BOOL型	BOOL
			位元列型	BYTE, WORD, DWORD, LWORD
			整數型	INT, SINT, DINT, LINT, UINT, USINT, UDINT, ULINT
			實數型	REAL, LREAL
			持續時間型	TIME
			日期型	DATE
			時刻型	TIME_OF_DAY
			日期時刻型	DATE_AND_TIME
			文字列型	STRING
		衍生資料型態		構造體型、共用體類型、列舉型
		構造體型	功能	與資料類型相異的多個數據、資料整合為單一個體處理之功能
			成員最大數量	2,048
			巢狀結構最大階層數	8
			成員的資料類型	基本資料型態、構造體型、共用體類型、列舉型、陣列變數
			成員的偏移量指定	將構造體部品配置於任意記憶體位置的功能
		共用體類型	功能	能夠讓多個相異資料類型存取相同資料的功能
			成員最大數量	4
			成員的資料類型	BOOL, BYTE, WORD, DWORD, LWORD
		列舉型	功能	將變數值稱為「列舉型」的貼標（文字列）來顯示的功能
	資料類型的屬性	陣列指定	功能	統合相同資料類型的元素，以開頭的編號（附註說明）指定的功能
			最大尺寸數	3
			最大元素數	65,535
			功能方塊範例的陣列指定	可
		指定範圍		明確提示只能使用事先決定之範圍內的數值的功能
	資料庫			（使用者）資料庫
運動控制	控制模式			位置控制、速度控制、扭力控制
	軸類別			伺服軸、虛擬伺服軸、編碼器軸、虛擬編碼器軸、PTP軸
	管理可能位置			指令位置、實際位置值[TxPDO]
	單軸	單軸位置控制	絕對值定位	此功能可在指定絕對座標的目標位置後，進行定位
			相對值位置控制	此功能可自現在命令位置指定移動距離，進行定位
			中斷定寸定位	從外部輸入所產生的中斷輸入的位置指定移動距離，進行定位的功能
			週期性同步絕對位置控制	此功能能夠以位置控制模式，在每控制週期輸出指令位置
		單軸速度控制	速度控制	此功能能夠以位置控制模式進行速度控制
		單軸速度控制	週期性同步速度控制	以速度控制模式在各控制週期輸出速度指令的功能
		單軸扭力控制	扭力控制	對馬達進行扭力控制的功能
		單軸同步控制	凸輪動作啟動	此功能可使用指定的電子凸輪表，讓電子凸輪運動啟動
			凸輪動作結束	此功能可輸入參數，並結束指定軸的電子凸輪運動
			齒輪動作啟動	此功能可設定主軸和從軸間的電子齒輪比，並進行齒輪運動
			位置指定齒輪動作	此功能可用來設定與主軸和從軸間的電子齒輪比同步的位置，並進行齒輪運動
			齒輪動作結束	此功能將會中止在執行過程中的齒輪運動以及位置指定齒輪動作
			同步定位控制	此功能將與指定主軸同步以進行定位
			主軸相對值相位補正	進行同步控制中的主軸相位補正之功能
			加減演算位置控制	把加算或減法2軸指令位置的值作為指令位置而輸出之功能
		單軸手動操作	可運轉	此功能可將伺服驅動器的狀態切換為Servo ON狀態，進行軸操作
		單軸手動操作	JOG	此功能可依照指定目標速度，進行JOG
		單軸控制輔助	軸錯誤重置	解除軸異常功能
			原點復歸	此功能可啟動馬達，使用極限信號、原點近接信號、原點信號以決定機械原點
			指定參數原點復歸	指定參數讓馬達動作，並使用極限信號、原點近接信號、原點信號來決定機械原點的功能
			高速回原點	把絕對座標的「0」作為目標位置，進行定位，並返回原點的功能
			強制停止	此功能可讓軸減速停止
			立即停止	此功能可讓軸立即停止
			設定override值	此功能可變更軸的目標速度
			現在位置變更	將軸的現在命令位置和反饋實際位置變更為任意值之功能
			外部閂鎖有效	此功能可藉由產生觸發來記錄軸位置
			外部閂鎖無效	此功能可使在執行過程中的卡榫無效
			區域監控	此功能可判定軸的指令位置或反饋實際位置是否存在於指定範圍（區域）內
			數位凸輪表功能有效	此功能可配合軸的位置將數位輸出ON或OF
			軸間偏差監視	此功能可監控指定2軸的指令位置或實際位置值[TxPDO]的差分是否未超出容許值
			偏差計數器歸零	此功能可將現在命令位置和反饋實際位置間的偏差設定為零
			扭力限制	此功能可進行伺服驅動器的扭力限制功能的有效/無效的切換和扭力限制值的設定，藉此限制輸出扭力
			從軸位置修正	對同步控制中的從軸進行位置修正之功能
			啟動速度	設定軸操作開始時的初始速度的功能
	軸組	多軸協調控制	絕對值直線補間	此功能可指定絕對位置，進行直線補間運算
			相對值直線補間	此功能可指定相對位置，進行直線補間運算
			2軸圓弧補間	此功能可進行2軸的圓弧補間
			軸組週期性同步絕對位置控制	此功能能夠以位置控制模式，在每控制週期輸出指令位置
		多軸協調控制輔助	軸組異常重置	解除軸組及軸異常的功能
			軸組功能有效	讓軸組的動作有效的功能
			軸組功能無效	讓軸組的動作無效的功能軸組強制停止此功能可讓補間動作中的所
			軸組強制停止	此功能可讓補間動作中的所有軸減速停止
			軸組立即停止	此功能可讓補間動作中的所有軸立即停止
			軸組設定override值	此功能可變更補間動作中之合成目標速度
			軸組位置取得	T此功能可取得軸組的現在命令位置和反饋實際位置
			軸組構成軸寫入	此功能可暫時重寫軸組參數的[構成軸]
	共通	凸輪	設定凸輪表屬性	以輸入參數更新指定的電子凸輪表的終點索引之功能
			儲存凸輪表	將輸入參數所指定的電子凸輪表儲存至CPU模組內的非揮發性記憶體的功能
			建立凸輪表	本功能可利用輸入參數從指定的凸輪屬性與凸輪節點數來建立電子凸輪表
		參數	運動控制設定寫入	暫時重寫軸參數及軸組參數的一部分的功能
		參數	變更軸參數	本功能可由使用者程式來參照/變更軸參數
	輔助功能	計數模式		能選擇線性模式或迴轉模式
		單位換算		可將各軸的顯示單位配合機械進行設定
		加速/減速控制	自動加減速控制	本功能以Jerk來設定軸或軸組動作時的加速/減速曲線
		加速/減速控制	改變加速和減速率	本功能可在進行加減速動作中亦能變更加減速率
		定位完成確認		本功能將檢查定位完成，設定定位範圍和定位檢查時間
		停止方法選擇		本功能當立即停止輸入信號和極限輸入信號有效時，設定停止方法
		再啟動運動控制指令		本功能將變更在執行過程中的運動控制指令的輸入變數後，再啟動，藉此在動作中變更目標值
		運動控制指令的多重起動緩衝模式（Buffer Mode）		本功能在動作中，啟動另一運動控制指令時，指定執行開始時間點和動作間的速度之連接方法
		軸組動作的連續動作（過渡模式）		指定藉多重起動軸組動作而連續動作的功能
		監視功能	軟體極限	監控軸動作範圍的功能
位置偏差			本功能監控軸的指令現在值與反饋現在值之間的位置偏差
速度/加減速率/扭力/ 補間速度/補間加減速率			本功能對每軸及每軸組設定警報值並進行監控
支援絕對型編碼器		本功能使用OMRON製伺服驅動器1S系列或G5系列的附絕對型編碼器馬達，不需在送電時進行原點復歸
輸入信號的反相邏輯		本功能讓立即停止輸入信號、正方向極限輸入信號、負方向極限輸入信號、原點近接輸入信號的邏輯反轉
外部I/F信號			能使用如右的伺服驅動器側輸入訊號原點信號、原點近接信號、正方向極限信號、負方向極限信號、立即停止信號、中斷輸入訊號
模組（輸出輸入）管理功能		EtherCAT從站	最大子機數		64
通訊功能		內建EtherNet/IP 連接埠	通訊協定		TCP/IP, UDP/IP
	TCP/IP功能		CIDR	將IP位址的類別（類別A～類別C）分配不使用IP位址的功能
			IP Forwarding	IP封包介面間傳送功能
			Packet Filter	本功能將檢查IP封包，判斷發送來源IP位址或根據TCP通訊埠編號等判斷是否傳送或接收。
	CIP通訊服務		Tag資料連結	本功能利用非程式方式，與EtherNet/IP網路上的設備進行週期性資料交換
			message通訊	本功能可與EtherNet/IP網路上的設備進行任意的CIP指令的傳送或接收動作
			CIP Safety路由	本功能將配置於系統內的NX-SL5@00作為端點，使EtherNet/IP網路對CIP Safety 資料進行中繼傳送或接收
	TCP/IP應用		Socket服務	本功能透過UDP或TCP通訊協定，與乙太網路上任意節點進行任意資料的傳送或接收以插座通訊用指令執行的功能
			FTP Client端	本功能可由CPU模組以FTP方式對乙太網路上的其它電腦或控制器等進行檔案傳送。依據FTP Client端通訊命令執行。
			FTP伺服器	本功能將從乙太網路上的其他電腦對控制器CPU模組的SD記憶卡內部檔案進行讀取或寫入
			時間自動校正	本功能於指定時間或CPU模組送電後指定的固定時間間隔時，自NTP伺服器取得時間資訊，並更新CPU模組之內部時間資訊
			SNMP代理	本功能可針對使用SNMP管理功能的網路管理軟體，提供其內建EtherNet/IP連接埠的內部狀態資訊
	OPC UA		伺服器功能	本功能將對來自OPC UA網路上Client端的要求回覆
	EtherCAT通訊埠	支援服務	處理資料通訊	由CoE定義，在EtherCAT主站與從站之間將控制資訊作為固定週期的通訊週期，進行資料交換的通訊方式
		支援服務	SDO通訊	由CoE定義，在EtherCAT主站與從站之間將控制資訊作為非固定週期的事件通訊，進行資料交換的通訊方式
		網路掃描		讀取連接的從站機器資訊，自動產生從站構成的功能
		DC (Distributed Clock)		讓所有的EtherCAT裝置（包含主機）共用相同的「EtherCAT系統時間」，以進行時間同步的功能
		封包監控		用以儲存主機所傳送、接收的框架之功能。可透過WireShark等軟體閱覽已儲存之資料
		從站有效/無效設定		以從站為通訊對象，設定其有效或無效的功能
		子局斷線/再加入		本功能於更換或維修從站時，讓該從站暫時離線/再加入EtherCAT網路
		支援應用通訊協定	CoE	本功能在EtherCAT上對從站傳送CAN應用訊息（SDO）
	通訊用指令			CIP通訊指令、插座通訊用指令、SDO訊息指令、非程序導向通訊命令、FTP Client端指令、Modbus RTU通訊協定指令、Modbus TCP通訊協定指令
系統管理功能t	能事件記錄	功能		記錄事件發生的功能
		最大件數	系統事件記錄	768 ＊2 內容： •CPU模組部分 512件 •無MPU的NX單位部分 256件
			存取事件記錄	576 內容： •CPU模組部分 512件 •無MPU的NX單位部分 64件
			使用者定義事件記錄	512
Debugging	線上編輯	單一處		本功能將在線上變更程式、功能區塊、功能、全局變數。可經由網路由多位作業員做個別的POU變更
	強制刷新數值			以強制值將特定的接點更新的功能
		最大點數	EtherCAT從站設備變數	64
	運動控制試運轉			在Sysmac Studio上確認馬達的動作與配線的功能
	同步			On-Line連接時，統一Sysmac Studio專案檔案與CPU模組資料的功能
	微分監控			監控接點的升起或下緣觸發之功能
		最大點數		8
	資料追蹤	種類	觸發追蹤（單一）	在觸發條件成立後，當達到所設定的取樣數時，便會停止追蹤之功能
		種類	連續追蹤	繼續執行資料追蹤，由Sysmac Studio常時收集追蹤所得的資料之功能
		最大同時啟動數		2
		記錄最大數		10,000
		取樣	最大點數	48變數
		取樣時間		指定任務週期、指定時間、取樣指令執行時
		觸發追蹤		設定觸發條件後，將事件發生前後的資料記錄下來之功能
			觸發條件	BOOL型變數的上升/下降、BOOL型變數以外的定數值比較比較方法：＝, ＞, ≧, ＜, ≦, ≠
			Delay值	設定滿足觸發條件前/後取樣數比例的功能
	安全資料記錄	功能		按時間序列將安全CPU模組的程式中使用的變數值記錄下來之功能
		對象	對象安全CPU模組	NX-SL5[]00 *3
			對象變數類別	安全程式使用的設備變數和公開變數
			最大數	100
			資料類型	SAFEBOOL, SAFEBYTE, SAFEWORD, SAFEINT, SAFEDINT,BOOL, BYTE, WORD, INT, DINT
			最大記錄時間	480s （倚賴記錄週期和樣數）
			記錄週期	基於主要週期型任務週期的值或將主要週期型任務週期的常數倍（×1、×2、×3、×4）加到該值而獲得的值中選擇＊4
		最大同時執行數		2
	模擬功能			於Sysmac Studio上模擬CPU模組之動作的功能
高信賴功能	自我診斷	控制器異常	重要度	重大故障、部分停止異常、輕度異常、監視情報、一般情報
		使用者定義異常		設計任意的異常並事先登錄，再透過執行指令來留下記錄之功能
			重要度	8
安全功能	客戶資產保護/防止誤動作	CPU模組名稱功能與序列ID功能		透過Sysmac Studio On-Line連接時，確認專案中的CPU模組名稱與連接對象的 CPU模組名稱是否一致的功能
		保護功能	不需使用者程式復原資訊的傳送功能	設定成無法從Sysmac Studio讀取CPU模組內部資料的功能
			寫入CPU模組的保護功能	設定成無法從Sysmac Studio/SD記憶卡對CPU模組內部資料進行寫入的功能
			專案檔案整體的保護功能	在Sysmac Studio中透過密碼來禁止開啟.smc檔案之功能
			資料保護功能	在Sysmac Studio中透過密碼來保護POU的功能
		操作權限的認證功能		為避免因操作失誤而對裝置或人員造成危害，依據操作權限於線上限制操作功能之功能
			群組數量	5
		使用者程式執行用ID認證功能		針對特定的硬體（CPU模組），設定成必須在Sysmac Studio輸入使用者程式執行用ID後，方可執行使用者程式的功能
SD記憶卡功能	儲存區的種類			SD記憶卡、SDHC記憶卡
	應用	SD記憶卡自動傳送功能		在控制器送電時，將儲存於SD記憶卡的autoload目錄中的資料下載至控制器內部的功能
		SD記憶卡程式傳送功能		依據來自系統定義變數的指示，將儲存於SD記憶卡的使用者程式傳送至控制器之功能
		SD記憶卡操作指令		可從使用者程式上的指令存取SD記憶卡的功能
		自Sysmac Studio操作檔案		除了控制器用檔案以外，用戶亦能透過SD記憶卡進行泛用文件檔的儲存/讀取動作
		案除了控制器用檔案以外，用戶亦能透過SD記憶卡進行泛用文件檔的儲存/讀取動作 S		以系統定義變數或事件記錄來通知SD記憶卡使用壽命的功能
備份功能	SD記憶卡備份功能	操作方法	CPU模組前方開關	透過操作CPU模組的前方開關進行備份、比較、修復之功能
			透過系統定義變數指示	本功能將透過操作系統定義變數進行備份、比較及復原
			Sysmac Studio記憶卡畫面	透過Sysmac Studio的SD記憶卡操作畫面進行備份或比較之功能
			專用指令	本功能可利用專用指令進行備份
		保護功能	禁止備份至SD記憶卡	禁止備份至SD記憶卡之功能
	SD 記憶卡安全模組復原功能			本功能利用安全CPU模組正面操作開關與SD記憶卡，進行安全CPU模組保有資料的復原
	Sysmac Studio控制器備份功能			使用Sysmac Studio對裝置進行備份、修復或比較之功能

＊1. 可使用inline ST （在階梯圖中記載ST言語的階梯圖語法的元素）

＊2. 在CPU模組發生的系統日誌最多可記錄512筆，在NX模組發生的系統日誌最多可記錄256筆。

＊3. 僅限連接CPU模組內建NX匯流排時

＊4. 適用於滿足以下條件的數值 •5ms 以上 •主要週期型任務週期的常數倍

功能規格資料庫連接CPU模組（NX102-[][]20型）專用的支援功能

除了保有NX102-[][][][]型的功能外，以下列出NX102-[][]20型支援的功能。

項目			內容
項目			NX102-1220	NX102-1120	NX102-1020	NX102-9020
對應埠			內建EtherNet/IP連接埠
可連接之DB版本＊1＊2	微軟公司製 SQL Server		2012/2014/2016/2017/2019
	甲骨文公司製 Oracle Database		11g/12c/18c/19c
	IBM公司製 DB2 for Linux, UNIX and Windows		9.7/10.1/10.5/11.1
	甲骨文公司製 MySQL Community Edition＊3		5.6/5.7/8.0
	Firebird Foundation製 Firebird		2.5
	PostgreSQL Global Development Group製 PostgreSQL		9.4/9.5/9.6/10/11/12/13
DB連接數（可同時連接的DB數）			最多2＊4＊5
指令	支援處理		The following operations can be performed by executing DB Connection Instructions in the CPU Units: Inserting records (INSERT), Updating records (UPDATE), Retrieving records (SELECT), Deleting records (DELETE), Execute Stored Procedure6, and Execute Batch Insert6
	指令最大同時啟動數		32
	可進行INSERT操作的最大行數		SQL Server: 1,024 Oracle: 1,000 DB2: 1,000 MySQL: 1,000 Firebird: 1,000 PostgreSQL: 1,000
	可進行UPDATE操作的最大行數		SQL Server: 1,024 Oracle: 1,000 DB2: 1,000 MySQL: 1,000 Firebird: 1,000 PostgreSQL: 1,000
	可進行SELECT操作的最大行數		SQL Server: 1,024 Oracle: 1,000 DB2: 1,000 MySQL: 1,000 Firebird: 1,000 PostgreSQL: 1,000
	SELECT操作結果最大記錄數		65,535 elements, 4 MB
	呼叫預儲程序＊6	支援DB	・SQL Server ・Oracle Database ・MySQL Community Edition ・PostgreSQL
		參數（IN/OUT/INOUT合計）	最大256變數＊7
		回傳值 1	1變數
		結果設定	支援
		排存功能	未支援
	執行批量插入＊6	支援DB	・SQL Server ・Oracle Database ・MySQL Community Edition ・PostgreSQL
		可支援資料長度	行數未滿1000且構造體變數尺寸的規格上限（8MB）以下
		排存功能	未支援
	可映射的DB映射變數最大數量＊9		與SQL Server連接時：30＊10 與Oracle連接時：20＊10 與DB2連接時：20＊10 與MySQL連接時：20＊10 與Firebird連接時：15 與PostgreSQL連接時：20＊10
DB （資料庫）連接服務的動作模態			運作模式或測試模式・運作模式：執行DB （資料庫）連接指令時，實際存取DB進行動作。・測試模式：執行DB （資料庫）連接指令時，不實際存取DB，視為正常完成進行動作。
排存功能			此為故障發生時保留SQL敘述，復原時再次傳送SQL敘述的功能。
	排存容量＊11		192 KB
運作紀錄功能			可進行下列3種紀錄・執行紀錄：執行DB （資料庫）連接服務的相關紀錄・除錯紀錄：執行DB （資料庫）連接服務的SQL敘述的相關紀錄・SQL執行失敗紀錄：DB端SQL敘述的執行失敗相關紀錄
DB （資料庫）連接服務關閉功能			自動將運作紀錄檔儲存至SD記憶卡後，結束DB （資料庫）連接服務的功能
加密通訊功能	支援DB		・SQL Server ・Oracle Database ・MySQL Community Edition ・PostgreSQL
加密通訊功能	TLS Ver.		TLS 1.2

＊1. SQL Server 2014、Oracle Database 12c、PostgreSQL 9.4可於DB （資料庫）連接服務的Ver.1.02之後版本使用。 SQL Server 2016、MySQL 5.7、DB2 11.1 PostgreSQL 9.5/9.6可於DB （資料庫）連接服務的Ver.1.03之後版本使用。 SQL Server 2017可於DB （資料庫）連接服務的Ver.1.04之後版本使用。 Oracle Database 18c、MySQL Community Edition 8.0、PostgreSQL 10可於DB （資料庫）連接服務的Ver.2.00之後版本使用。 Oracle Database 10g不可於DBCon套件Ver.2.00之後版本使用。

＊2. 不支援連接雲端DB。

＊3. 連接目標的DB儲存引擎是InnoDB/MyISAM。

＊4. 連接至多個DB連接時，不保證設定成連接至不同資料庫類別時的動作。

＊5. DB （資料庫）連接服務為Ver.1.04之前的版本時可連接數為1。

＊6. 可於DB （資料庫）連接服務的Ver.2.00之後版本使用。

＊7. 視1構造體的部品而定。

＊8. 亦受到變數記憶體容量的約束。請參照變數記憶體容量的規格。

＊9. 即使未達到最大數量，作為DB映射變數的資料類型使用之構造體定義的部品總數，最多為10000個。

＊10.DB （資料庫）連接服務為Ver.1.04之前的版本時為15。＊11.關於排存中可保留的SQL敘述數量，請參照NJ/NX系列資料庫連接CPU模組使用操作手冊。

註. 針對以下資料庫，供應商、供應團體的延長服務已終止。因此，請評估替換成新版本的資料庫。

項目	內容
微軟公司製：SQL Server	2008/2008R2
甲骨文公司製：Oracle Database	10g
甲骨文公司製：MySQL Community Edition	5.1/5.5
IBM公司製：DB2 for Linux, UNIX and Windows	9.5
Firebird Foundation製：Firebird	2.1
The PostgreSQL Global Development Group製：PostgreSQL	9.2/9.3

（單位：mm）

NX系列 NX102型 CPU模組

NX102-[][][][]

＊1. 鋁軌座面至CPU模組表面的尺寸。
＊2. 端子台固定拉桿至CPU模組背面的尺寸。
已安裝通訊纜線時的尺寸，請參照『NX系列 NX102型 CPU模組使用操作手冊硬體篇』內容。

端蓋

NX-END02

＊1. 鋁軌座面至端蓋表面的尺寸。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
NX102-[][][][] 型錄	SBCA-118-TW5 [9584KB]	2022年9月6日 20220906	NX102-[][][][] 型錄
NX701-1[]20/NX102-[][]20/NJ501-1[]20/NJ101-[][]20 型錄	SBCA-088-TW5 [23071KB]	2022年9月12日 20220912	NX701-1[]20/NX102-[][]20/NJ501-1[]20/NJ101-[][]20 型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
NX1 Data Sheet	P130-E1-18 [1035KB]	Oct 03, 2022 20221003	NX1 Data Sheet
NX1 Catalog	P129-E1-09 [4463KB]	Oct 03, 2022 20221003	NX1 Catalog
NJ501-1[]00/NX102-[][][][] Catalog	P123-E1-04 [1984KB]	Apr 01, 2022 20220401	NJ501-1[]00/NX102-[][][][] Catalog
NX701-1[]20/NX102-[][]20/NJ501-1[]20/NJ101-[][]20 Catalog	P088-E1-22 [1122KB]	Oct 03, 2022 20221003	NX701-1[]20/NX102-[][]20/NJ501-1[]20/NJ101-[][]20 Catalog
NJ/NX Series Controller Catalog	P089-E1-25 [4062KB]	Jul 01, 2022 20220701	NJ/NX Series Controller Catalog
Applicable Models of Cable Redundancy Function	R200-E1-04 [698KB]	Nov 01, 2021 20211101	Applicable Models of Cable Redundancy Function
HMC-SD292/492/1A2 Data Sheet	- [243KB]	Oct 11, 2022 20221011	HMC-SD292/492/1A2 Data Sheet
SYSMAC-XR020 MQTT Communications Library Catalog	P153-E1-01 [541KB]	Aug 02, 2021 20210802	SYSMAC-XR020 MQTT Communications Library Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

NX102-[][][][]

NX1可兼顧活用資訊、安全對策、 品質管理與提升生產效率

與產距時間同步的可追溯性

整合高速生產線的裝置控制與安全控制

生產線上實現高速檢查

結合了控制與資訊的控制器，可實現各式各樣的應用

The solution in your hand－ 在小型機體中充分搭載了控制與資訊結合的強大功能

高速高精度的控制性能

透過冗餘設計減少停機時間 （NX102-[][]00型）

以多核心兼顧控制與資訊

安全的上位連接

豐富的乙太網路功能

＊國外規格查詢

NX系列 NX102 CPU模組

NX單位

數位輸入模組

數位輸出模組

數位輸出輸入混合模組

高速類比輸入模組

類比輸入模組

類比輸出模組

溫度控制模組

溫度輸入模組

加熱器斷線檢測模組

荷重元輸入模組

位置介面 增量型編碼器輸入模組

位置介面 SSI輸入模組

位置介面 脈衝輸出模組

通訊介面模組

RFID單位

IO-Link主模組

系統模組

EtherCAT耦合器

安全CPU模組

安全輸入模組

安全輸出模組

NX單位電源供應

Sysmac Studio自動化軟體

軟體功能元件庫 Sysmac Library

代表型號

EtherCAT/EtherNet/IP通訊纜線建議使用產品

附接頭型纜線 （EtherCAT專用品）

尺寸/線芯數（對數）：AWG22 × 2P

選購品、維修零組件、鋁軌安裝用夾具

電氣與機器規格

一般規格

性能規格

功能規格

功能規格 資料庫連接CPU模組 （NX102-[][]20型）專用的支援功能

NX系列 NX102型 CPU模組

NX102-[][][][]

端蓋

NX-END02

中文

English

Global Edition

NX1可兼顧活用資訊、安全對策、品質管理與提升生產效率

The solution in your hand－在小型機體中充分搭載了控制與資訊結合的強大功能

透過冗餘設計減少停機時間（NX102-[][]00型）

位置介面增量型編碼器輸入模組

位置介面脈衝輸出模組

附接頭型纜線（EtherCAT專用品）

功能規格資料庫連接CPU模組（NX102-[][]20型）專用的支援功能
