ZEN V2

產品特色

最適合簡單控制的ZEN功能升級全新改款

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

特點

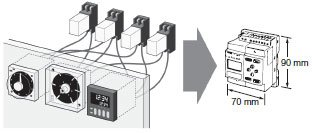

省空間、省配線、省工時

・精巧機身（寬70mm×長90mm）、功能俱全。

・一台可抵多台，輕鬆擁有繼電器＋計時器＋計數器＋定時開關功能。
計時器及繼電器等無須個別配線，可大幅減少配線工時。

程式設計簡單

可透過正面的液晶畫面與8個操作按鈕進行階梯圖程式設計。

搭載背光功能。在現場亦可輕鬆變更設定。

註. ZEN-[]C2[][]-[]-V2型不支援。

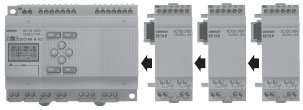

可任意彈性增設。 I/O點數最多44點

所需的I/O點數如果不足，最多可增設3台擴充I/O模組。擴充I/O模組寬度僅35mm，體積精巧。

＊10點輸出輸入型最多可達34點。

經濟型CPU模組不可增設擴充I/O模組。

支援軟體具模擬功能

・可在電腦上輕鬆製作、儲存及監控階梯圖程式設計。

・無須連接於ZEN本體，即可在電腦上模擬執行程式。

＊對於沒有RS-232C序列埠的筆記型電腦，請在ZEN-CIF01型電腦連接纜線上裝接OMRON製 CS1W-CIF31型 USB序列轉換纜線。

另搭載各種多樣的功能

・使用記憶卡帶輕鬆儲存、複製程式。

・搭載2ch類比輸入（僅DC電源型）。

・具密碼設定功能，安全無虞。＊

・符合CE標誌、UL/CSA標準。

・支援6國語言（日、英、德、法、西、義）。＊

・顯示器功能可顯示任意訊息畫面。＊

＊ZEN-[]C2[][]-[]-V2型不支援。

CPU模組「-V2」型的進階特點

週期式計時器、日曆計時器功能升級

・大幅提升時間精度

【舊型產品】月偏差2分鐘→ 【-V2型】月偏差±15秒（25℃）

・可執行多日操作、脈衝動作。

註. ZEN-[]C2[][]-[]-V2型不支援。

・功能升級後，對於照明控制及空調控制等時間控制更能發揮強大效用。

系列產品中新增簡約的經濟型機種

經濟型機種雖無法增設擴充I/O模組，但價格更可親。

電源電壓DC12～24V自由化

可使用DC12V的電源電壓。

擴充I/O模組體積減半（寬度35mm）

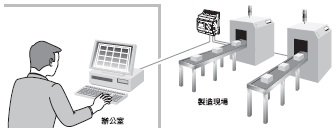

系列產品中新增RS-485通訊型機種

可遠距監控ZEN的控制狀態，如製造現場的狀況等。

類比輸入精度提升

【舊型產品】±10％FS→ 【-V2型】±1.5％FS

DC電源型搭載2ch的類比輸入（0～10V）。類比比較器為4點。

隨著精度提升，更能活用於電壓、電流、溫度等類比值的簡單控制用途。

8位數計數器、150Hz計數

・新增8位數計數器與8位數比較器。

・DC電源型機種可達最高150Hz的計數速度。

計時器中新增雙計時器動作

在雙計時器動作下可個別設定ON時間、OFF時間，輕鬆執行間歇運轉。

CPU模組／擴充I/O模組

模組名稱	產品名稱	I/O 點數	液晶顯示	電源電壓	輸入		輸出		操作按鈕、日曆/時鐘	類比輸入	型號
CPU模組	標準LCD型	10	有	AC100 ～240V	6	AC100 ～240V	4	繼電器	有	無	ZEN-10C1AR-A-V2
				DC12 ～24V		DC12 ～24V		繼電器		有	ZEN-10C1DR-D-V2
				DC12 ～24V		DC12 ～24V		電晶體		有	ZEN-10C1DT-D-V2
		20		AC100 ～240V	12	AC100 ～240V	8	繼電器		無	ZEN-20C1AR-A-V2
				DC12 ～24V		DC12 ～24V		繼電器		有	ZEN-20C1DR-D-V2
				DC12 ～24V		DC12 ～24V		電晶體		有	ZEN-20C1DT-D-V2
	LED型 (無液晶畫面) ＊1	10	無	AC100 ～240V	6	AC100 ～240V	4	繼電器	無	無	ZEN-10C2AR-A-V2
				DC12 ～24V		DC12 ～24V		繼電器		有	ZEN-10C2DR-D-V2
				DC12 ～24V		DC12 ～24V		電晶體		有	ZEN-10C2DT-D-V2
		20		AC100 ～240V	12	AC100 ～240V	8	繼電器		無	ZEN-20C2AR-A-V2
				DC12 ～24V		DC12 ～24V		繼電器		有	ZEN-20C2DR-D-V2
				DC12 ～24V		DC12 ～24V		電晶體		有	ZEN-20C2DT-D-V2
	經濟型 (不可連接擴充I/O模組)	10	有	AC100 ～240V	6	AC100 ～240V	4	繼電器	有	無	ZEN-10C3AR-A-V2
		10		DC12 ～24V	6	DC12 ～24V	4	繼電器		有	ZEN-10C3DR-D-V2
		20		AC100 ～240V	12	AC100 ～240V	8	繼電器		無	ZEN-20C3AR-A-V2
		20		DC12 ～24V	12	DC12 ～24V	8	繼電器		有	ZEN-20C3DR-D-V2
	通訊型	9		AC100 ～240V	6	AC100 ～240V	3	繼電器		無	ZEN-10C4AR-A-V2
	通訊型	9		DC12 ～24V	6	DC12 ～24V	3	繼電器		有	ZEN-10C4DR-D-V2
ZEN套件		套件內容包含CPU模組(ZEN-10C1AR-A-V2型)、電腦連接纜線、支援軟體、手冊									ZEN-KIT01-V4＊4
ZEN套件		套件內容包含CPU模組(ZEN-10C1DR-D-V2型)、電腦連接纜線、支援軟體、手冊									ZEN-KIT02-V4＊4
擴充I/O模組		8	―	AC100 ～240V	4	AC100 ～240V	4	繼電器	―		ZEN-8E1AR＊2、＊3
				DC12 ～24V		DC12 ～24V		繼電器			ZEN-8E1DR＊2
				―		DC12 ～24V		電晶體			ZEN-8E1DT＊2

＊1. LED型的CPU模組單體中未編組程式，必須使用支援軟體或記憶卡帶。
＊2. 無法連接於「無-V」、「-V1」型的CPU模組。
＊3. ZEN-8E1AR型無法連接於DC電源型的CPU模組。
＊4. 此產品已停止接單。

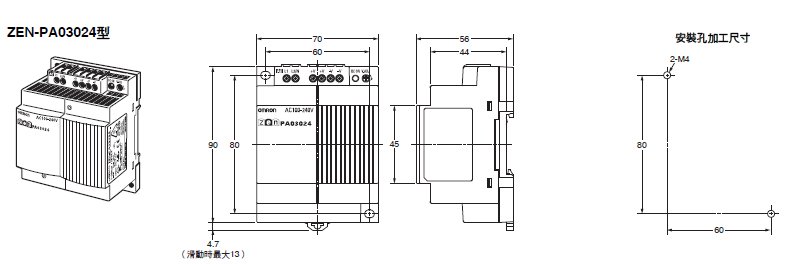

電源模組

容量	輸入電壓	輸出電壓	輸出電流	型號
30W	AC100～240V	DC24V	1.3A	ZEN-PA03024

＊4. 此產品已停止接單。

※有關電源模組的詳細資訊，請參閱「ZEN-PA03024型」。

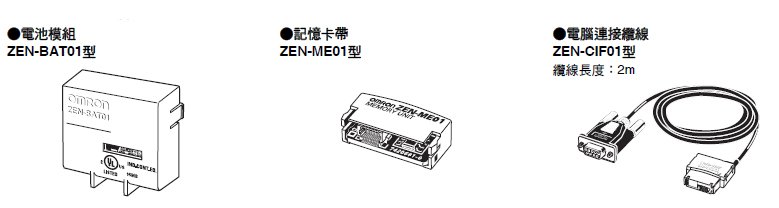

選購品（另售）

產品名稱	規格	備註			型號
記憶卡帶	EEP-ROM (用於儲存、複製資料)	可儲存程式、參數設定值，或複製到其他ZEN。＊1			ZEN-ME01
			有液晶畫面的 CPU模組＊2	LED (無液晶畫面)型CPU模組＊3
		ZEN本體→ 傳送至記憶卡帶	可	不可
		記憶卡帶→ 傳送至ZEN	可	電源啟動時自動傳送
		記憶卡帶初始化	可	不可
電腦連接纜線	2m RS-232C (D Sub 9 PIN)	對於沒有RS-232C序列埠的筆記型電腦，請在ZEN-CIF01型電腦連接纜線上裝接OMRON製 CS1W-CIF31型 USB序列轉換纜線			ZEN-CIF01
USB序列轉換纜線	0.5m USB （A插頭接頭公）、 RS-232C （D Sub 9 PIN 公）	附專用PC驅動程式（CD-ROM）			CS1W-CIF31
電池模組	電池壽命10年以上 (25℃)	程式與參數設定值備份在CPU模組內置的EEP-ROM，不會刪除，但日曆時鐘、內部保持繼電器、儲存計時器/計數器的目前值是透過RAM與超級電容器予以備份(約2天/25℃)，如欲避免因長時間電源關閉導致資料刪除，請使用電池模組。			ZEN-BAT01
支援軟體	Windows 95/98/2000/Me/ XP/NT4.0 Service Pack3用/ Vista (32bit版)/ Windows7 (32bit版/64bit版)/ Windows10 (32bit版/64bit版)	ZEN專用的支援軟體(CD-ROM)。			ZEN-SOFT01-V4

＊1. 無論是何種類型，以CPU模組製作的記憶卡帶雖可由其他CPU模組讀取，但可使用的功能可能因記憶卡帶與CPU模組版本的組合方式而有所限制，敬請注意。詳細
資訊請參閱第 29 頁的「■記憶卡帶與CPU模組的組合」。
＊2. 標準LCD型／經濟型／通訊型（ZEN-[]C2[][]-[]-V2型除外）
＊3. LED （無液晶畫面）型（ZEN-[]C2[][]-[]-V2型）

鋁軌安裝用另售品

產品名稱	仕様	型號

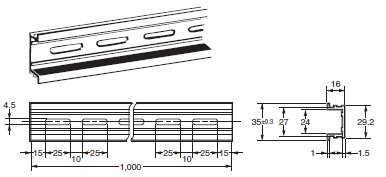

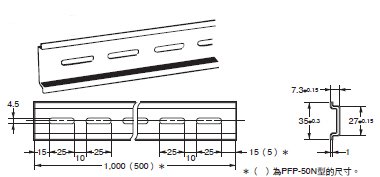

支撐鋁軌	50cm×7.3mm	PFP-50N
	1m×7.3mm	PFP-100N
	1m×16mm	PFP-100N2

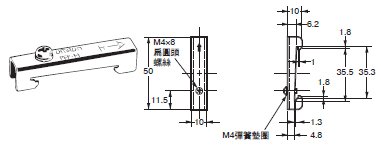

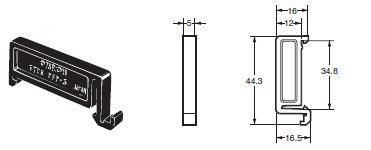

端板	-	PFP-M
間隔板	-	PFP-S

額定

型號	ZEN-[]C[]AR-A-V2/ZEN-8E1AR	ZEN-[]C[]D[]-D-V2/ZEN-8E1D[]
電源電壓	AC100～240V 50/60Hz	DC12～24V(漣波含有率5%以下)
容許電源電壓	AC85～264V	DC10.8～28.8V
消耗電力	CPU模組(單體) ・ZEN-10C1AR-A-V2型/ZEN-10C2AR-A-V2型/ ZEN-10C3AR-A-V2型 5VA以下(AC100V)、7VA以下(AC240V) ・ZEN-10C4AR-A-V2型 6VA以下(AC100V)、8VA以下(AC240V) ・ZEN-20C[]AR-A-V2型 7VA以下(AC100V)、10VA以下(AC240V) CPU模組(連接3台擴充I/O模組時) ・ZEN-10C1AR-A-V2型/ZEN-10C2AR-A-V2型 6VA以下(AC100V)、8VA以下(AC240V) ・ZEN-10C4AR-A-V2型 7VA以下(AC100V)、9VA以下(AC240V) ・ZEN-20C[]AR-A-V2型 8VA以下(AC100V)、11VA以下(AC240V) 擴充I/O模組・ZEN-8E1AR型 3VA以下(AC100V)、4VA以下(AC240V)	CPU模組(單體) ・ZEN-10C[]DR-D-V2型 3W以下(DC12/24V) (ZEN-10C3DR-D-V2型為2.8W以下) ・ZEN-10C[]DT-D-V2型 2W以下(DC12/24V) ・ZEN-20C[]DR-D-V2型 4W以下(DC12/24V) ・ZEN-20C[]DT-D-V2型 2W以下(DC12/24V) CPU模組(連接3台擴充I/O模組時) ・ZEN-10C[]DR-D-V2型 4W以下(DC12/24V) ・ZEN-10C[]DT-D-V2型 3W以下(DC12/24V) ・ZEN-20C[]DR-D-V2型 5W以下(DC12/24V) ・ZEN-20C[]DT-D-V2型 3W以下(DC12/24V) 擴充I/O模組・ZEN-8E1DR型 2W以下(DC12/24V)
突波電流	ZEN-10C[]AR-A-V2型：4.5A以下 ZEN-20C[]AR-A-V2型：4.5A以下 ZEN-8E1AR型：4A以下	ZEN-10C[]D[]-D-V2型：30A以下 ZEN-20C[]D[]-D-V2型：30A以下 ZEN-8E1DR型：15A以下
使用環境溫度	0～+55℃(LED型為-25～+55℃)
保存環境溫度	-20～+75℃(LED型為-40～+75℃)
使用環境濕度	10～90%RH(不可結露)
使用環境氣體	不應有腐蝕性氣體

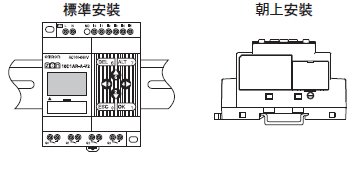

安裝方法	表面安裝、鋁軌安裝(標準安裝、朝上安裝) ＊1、＊2
端子台	單線用端子台(使用單線或絞線)
端子台鎖緊扭力	0.565～0.6N·m (5～5.3in-lb)
保護構造	IP20 (盤內安裝型)

＊1. 可安裝於35mm鋁軌。

＊2.

性能

控制方式	內儲程式
輸出輸入控制方式	週期掃描方式
程式語言	階梯圖方式
程式容量	96行(每行最多輸入接點×3個+輸出線圈×1個)
最多控制I/O點數	44點 20點輸出輸入型CPU模組：IN12點/OUT8點＊1 擴充I/O模組：(IN4點/OUT4點) ×3台
LCD (液晶畫面)顯示＊2	12位數×4行顯示(字元) 附背光
操作按鈕＊2	8個(游標按鈕×4個，操作按鈕×4個)
使用者程式保持	CPU模組內置EEP-ROM、記憶卡帶(選購品)
停電保持	內部保持繼電器的狀態、保持計時器/計數器的目前值、日曆/時鐘(年/月/日/星期/時間) ・超級電容器的保持時間：2天以上(25℃) ・選購電池的使用壽命：10年以上(25℃)
日曆時鐘功能＊2	時間精度：±15秒/月(25℃)
最高計數速度	150Hz：8位數計數器(F)的高速設定時(僅DC電源型) ＊3
計時器精度＊4	0.01秒單位：誤差-0.05%-10毫秒以下分鐘/秒鐘單位：誤差-0.05%-1秒以下小時/分鐘單位：誤差-0.05%-1分以下
絕緣阻抗	電源端子與所有輸入端子-所有輸出端子間、輸出端子彼此間、CPU模組的所有端子-擴充I/O模組的所有端子間：20MΩ min. (at 500 VDC)
絕緣	・強化絕緣電源端子/輸入與輸出端子間輸出端子彼此間 CPU模組的端子與擴充I/O模組端子間・非絕緣相同模組的電源端子與輸入端子間 CPU模組的電源端子、與電腦連接接頭/電池模組、連接接頭/所有的擴充模組連接接頭間
耐電壓	電源端子與所有輸入端子-所有輸出端子間、輸出端子彼此間、CPU模組的所有端子-擴充I/O模組的所有端子間：AC2,300V 50/60Hz 1分鐘(漏電流 1mA以下)
耐振動	遵循IEC60068-2-6 5～9Hz 單側振幅3.5mm 9～150Hz 加速度9.8m/s² X、Y、Z各方向 10次掃描(1 Octave/min)
耐衝擊	遵循IEC60068-2-27 147m/s² X、Y、Z各方向3次
重量	10點輸出輸入型：約300g 20點輸出輸入型：約350g 擴充I/O模組：約120g

＊1. 如為10點輸出輸入型CPU模組，最多34點。通訊型的CPU模組為IN6點/OUT3點，故最多為33點。
＊2. LED （無液晶畫面）型（ZEN-[]C2[][]-[]-V2型）無此功能。
＊3. 階梯圖程式的容量較大時為150Hz以下。詳細資訊請參閱規格說明書第 19 頁的「8位數計數器的動作」。
＊4. －0.05％為相對於設定值的比率。

通訊性能（通訊型CPU模組）

型號	ZEN-10C4[]R-[]-V2
通訊方式	RS-485(2線式半雙工)
同步方式	起停同步
通訊速度	4800、9600、19200位元/s
傳送碼	ASCII
資料位元長度	7、8位元
結束位元長度	1、2位元
錯誤檢測	垂直同位(無、偶數、奇數)
錯誤檢測	BCC(Block Check Character)
流量控制	無
介面	RS-485
重試功能	無
節點編號	0-99(初始值1)、相當於「XX」(廣播通訊用)

適用標準

安全標準

CULUS：UL508/CSA C22.2 No.142 （僅ZEN-PA03024型取得ClassⅠDiv2）
符合EN/IEC61131-2 第11節(11.7.2.2除外)
(使用環境：依據IEC60664-1的污染度2/過電壓類別Ⅱ)

EMC＊

(EMI)
放射性危害強度： CISPR11 Group1 classA
雜音端子電壓： CISPR11 Group1 classA
(EMS)
靜電放電抗擾性： IEC61000-4-2： 6kV接觸、8kV 空氣中
電場強度抗擾性： IEC61000-4-3： 10V/m
傳導性雜訊抗擾性： IEC61000-4-6： 3V
無線電脈衝抗擾性： IEC61000-4-4： 2kV電源間、I/O訊號線(AC)、1kV I/O訊號線(DC)
突波抗擾性： IEC61000-4-5：
線間： 1kV AC電源、I/O訊號線(AC)、0.5kV DC電源、I/O訊號線(DC)
大地間： 2kV AC電源、I/O訊號線(AC)、1kV DC電源、0.5kV I/O訊號線(DC)
瞬間停電： IEC61131-2： 10ms以下(AC電源型)、2ms以下(DC電源型、等級PS1)

＊符合EN61131-2第8節。惟以下情形時不符合。

＊對AC電源型CPU模組連接DC輸入型的擴充I/O模組時。無線電脈衝抗擾性為1kV。

＊電晶體輸出的訊號線超過10m時。突波抗擾性的輸出訊號線（DC）非適用對象。

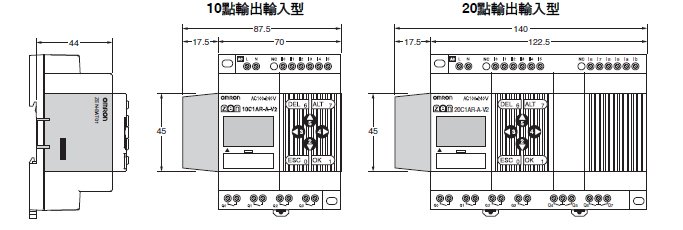

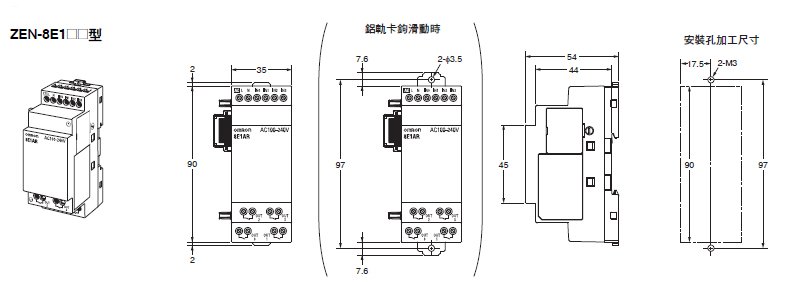

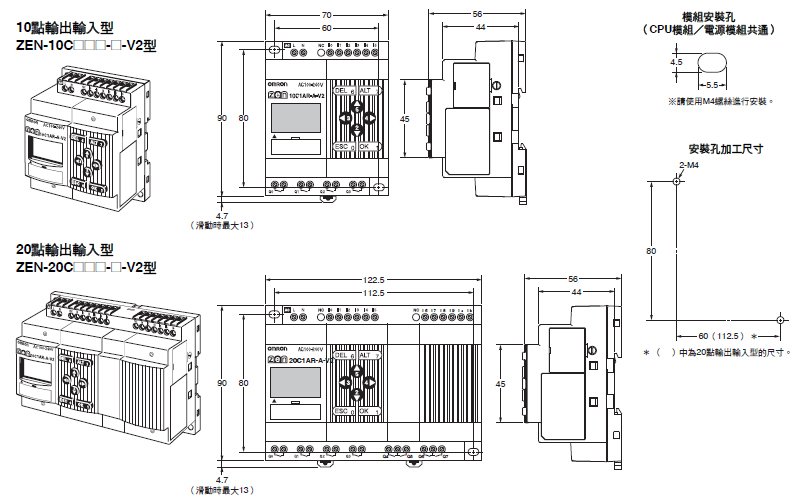

（單位：mm）
