附比較輸出功能的機型中，可將預先設定好的基準值跟測量結果互相比較後，根據比較輸出動作來將顯示顏色由綠色轉為紅色
（另外也能從紅色轉為綠色）。在遠處也能用顏色變化來輕鬆確認裝置的運作狀況。
沒有比較輸出功能的機型中，可選擇將目前值顯示成紅色或是綠色，也可根據生產製造現場的顯示目的以及用途來切換顯示方式。
K3MA-L
產品特色
使用背光雙色LED（紅/綠）的LCD顯示， 實現高度的可辨識性
紅、綠2色顯示
廣範圍支援各種溫度感測器輸入
溫度輸入修正
可從感測器的測量範圍的所有項目中只對設定值做輸入修正。
平均化處理功能
為了抑制因不穩定的輸入來源造成的閃爍，可對測量值進行平均化處理。
MAX/MIN顯示
可將接上電源後到目前為止的最大/最小測量值（顯示值）記錄後並顯示出來。適用於測量最大值等情況。

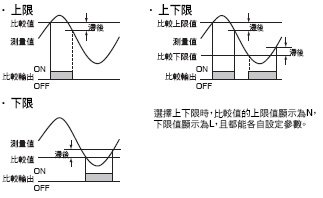

任意選擇輸出類型
比較輸出為「OUT1」1種輸出模式。可從以下3種之中選擇個別的比較類型。
本體
| 外觀 | 輸入類型 | 輸出類型 | 電源電壓 | |
|
AC100～240V(50/60Hz)
|
AC24V(50/60Hz)、DC24V
|
|||
|
96(W)×48(H)×深度80mm |
白金測溫阻抗體/ 熱電偶輸入 |
無 |
K3MA-L AC100-240V
|
K3MA-L AC/DC24V
|
|
繼電器接點輸出 (1c輸出) |
K3MA-L-C AC100-240V |
K3MA-L-C AC/DC24V |
||
選購品（另售）
防水保護蓋
| 型號 |
|---|
| Y92A-49N |
防水墊
| 型號 |
|---|
| K32-P1 |
額定
| 電源電壓 | AC100-240V型： AC100～240V(50/60Hz) |
AC/DC 24V型： AC24V(50/60Hz)、DC24V |
|
|---|---|---|---|
| 容許電壓 變動範圍 |
電源電壓的85～110% |
||
| 消耗電力 (最大負載) |
6VA以下 | 4.5VA以下(AC24V時) 4.5W以下(DC24V時) |
|
| 絕緣阻抗 | 20 MΩ min. (at 500 VDC) 外部端子與外殼間、輸入-輸出-電源間 |
||
| 耐電壓 | AC2,000V以上 1min 外部端子與外殼間 | ||
| 抗干擾性 | 電源端子標準模式/公共模 式 ±1,500V、上升1ns的方 波 ±1μs、100ns |
電源端子標準模式±480V、 電源端子共用模式 ±1,500V、上升1ns的方波 ±1μs、100ns |
|
| 耐振動 | 振動頻率：10～55Hz，片振幅：0.35mm，X、Y、Z 各方向 5min×10掃描 | ||
| 耐衝撃 | 150m/s2(但繼電器接點為100m/s2) 3軸6方向 各3次 | ||
| 使用溫度範圍 | 使用時 | -10～+55°C(不可結冰結露) | |
| 保存時 | -25～+65°C(不可結冰結露) | ||
| 使用濕度範圍 | 使用時 | 相對濕度 25～85%(不可結露) | |
| 本體重量 | 約200g | ||
性能
|
輸入
|
熱電偶：K、J、T、E、L、U、N、R、S、B 白金測溫阻抗體：JPt100、Pt100 |
|---|---|
|
測量精度
|
測溫阻抗體輸入型：(顯示值±0.5%或是±1°C取較大數值)±1 Digit以下 熱電偶輸入型：(顯示值±0.5%或是±1°C取較大數值)±1Digit以下 ＊K(輸入類型：5)-200～1300°C、T、N為-100°C以下及U、L為±2°C±1 Digit以下 B在400°C以下時無規定。 R、S為200°C以下時±3℃±1Digit以下 |
|
測量方式
|
雙積分法 |
|
取樣週期
|
500ms |
|
顯示更新週期
|
取樣週期(使用平均化處理功能平均時取樣週期×平均次數) |
|
最大顯示位數
|
4位數(-1999～9999) |
|
顯示部
|
7段數位顯示 |
|
極性表示
|
輸入訊號出現負數時將會自動顯示「-」 |
|
零點顯示
|
多位數零點省略 |
|
輸入修正
|
感測器範圍的所有項目中只對設定值做輸入修正 |
|
保持功能
|
最大值保持(MAX)、最小值保持(MIN) |
|
比較輸出滯後設定
|
透過正面按鍵設定程式方式(0001～9999) |
|
其他功能
|
切換顯示顏色(綠色(紅色)/綠色/紅色(綠色)/紅色) 平均化處理功能(單純平均OFF/2/4/8次) 設定變更保護功能 設定值初始化 |
|
輸出型態
|
繼電器接點輸出(1c輸出) |
|
比較輸出應答時間
|
1s以下 |
|
保護構造
|
正面：NEMA TYPE 4X室內標準(相當於IP66) （裝上保護套時） |
|
記憶體保護
|
非揮發性記憶體(寫入次數：10萬次) |

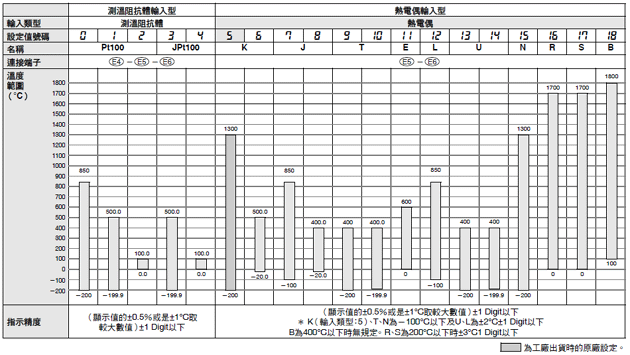

輸入範圍（測量範圍與指示精度）
額定輸出
接點輸出
| 負載 | 電阻負載 (cosφ＝1) |
電感負載 (cosφ＝0.4、 L/R=7ms) |
|---|---|---|
|
額定負載(UL ratings)
|
AC250V 5A DC 30V 5A |
AC250V 1.5A DC 30V 1.5A |
|
最小適用負載
|
DC5V、 10mA | |
|
機械壽命
|
2,000萬次以上 | |
|
電氣壽命
|
10萬次以上 | |
適用規格
| 安全規格 | UL61010-1、CSA C22.2 No.61010-1-04、EN61010-1(IEC61010-1) 污染度2/過電壓類別 |
||
|---|---|---|---|
| EMC |
|

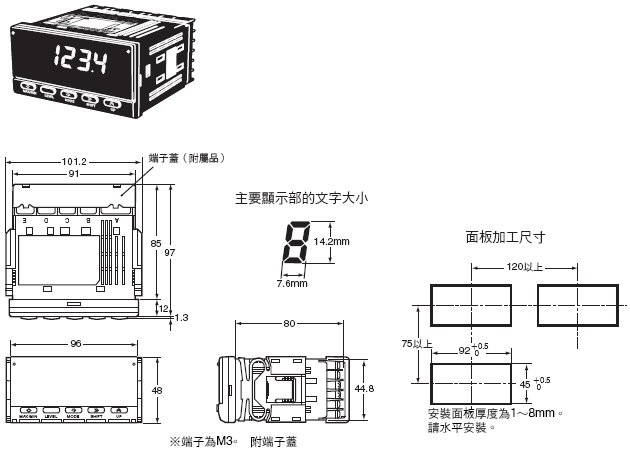

（單位：mm）
K3MA-L型
