附比較輸出功能的機型中，可將預先設定好的基準值跟測量結果互相比較後，根據比較輸出動作來將顯示顏色由綠色轉為紅色（另外也能從紅色轉為綠色）。
在遠處也能用顏色變化來輕鬆確認裝置的運作狀況。
沒有比較輸出功能的機型中，可選擇要將現在目前值顯示成紅色或是綠色，也可根據生產製造現場的顯示目的以及用途來切換顯示方式。
K3MA-F
產品特色
使用背光雙色LED（紅/綠）的LCD顯示， 實現高度的可辨識性
紅、綠2色顯示
多重範圍輸入
1台即可對應無電壓接點、NPN開路集極、PNP開路集極、電壓脈衝等脈衝信號輸入。

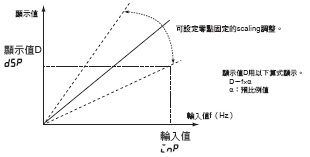

scaling功能
K3MA-F型會演算和輸入脈衝(Hz)等比例的值，並加以顯示。
顯示值D會以D=F×α顯示。
α：scaling值可換算成和輸入頻率成等比例關係的旋轉數、速度、流量等單位，並加以顯示。
啟動補償計時器功能
可設定啟動補償計時器，將電源啟動時的測量設為一定時間內無效，避免對一時性的輸入變化進行無用的輸出。
平均化處理功能
經過平均化處理，可抑制感測器輸入的脈衝寬度的間隔不一、旋轉軸偏心造成的顯示振動或閃爍，顯示安定的數值。
〈僅比較輸出機型有此功能〉

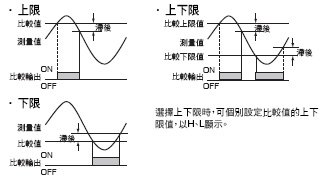

任意選擇輸出類型
比較輸出有「OUT1」、「OUT2」2種輸出模式。
可從以下3種之中選擇個別的比較類型。
本體
| 外觀 | 輸入類型 | 輸出類型 | 電源電壓 | |
|---|---|---|---|---|
| AC100～240V (50/60Hz) | AC24V (50/60Hz)、DC24V | |||
 96(W)×48(H)×深度80mm |
旋轉脈衝輸入 | 無 | K3MA-F AC100-240V | K3MA-F AC/DC24V |
| 繼電器輸出接點 (2輸出，各為1a) |
K3MA-F-A2 AC100-240V | K3MA-F-A2 AC/DC24V | ||
選購品（另售）
防水保護蓋
| 型號 |
|---|
| Y92A-49N |
防水墊
| 型號 |
|---|
| K32-P1 |
額定
| 電源電壓 | AC100-240V型： AC100～240V (50/60Hz) |
AC/DC24V型： AC24V (50/60Hz)、DC24V |
|
|---|---|---|---|
| 容許電壓範圍 | 電源電壓的85～110% | ||
| 消耗電力 (最大負載時) |
6VA以下 | 4.5VA以下(AC24V時) 4.5W以下(DC24V時) |
|
| 外部供給電源 | DC12V(±10%) 0～40mA | ||
| 絕緣阻抗 | 20 MΩ min. (at 500 VDC) 所有外部端子與外殼間、輸入-輸出-電源間 |
||
| 耐電壓 | AC2,000V以上 1min 外部端子與外殼間 | ||
| 抗干擾性 | 電源端子標準/公共模式 ±1,500V、上升1ns的方 波±1μs、100ns |
電源端子標準模式 ±480V、電源端子公共模 式±1,500V、上升1ns的 方波±1μs、100ns) |
|
| 耐振動 | 振動頻率：10～55Hz，片振幅：0.35mm， X、Y、Z 各方向 5min×10掃描 |
||
| 耐衝擊 | 150m/s2(但繼電器接點為100m/s2) 3軸6方向 各3次 |
||
| 使用溫度範圍 | 使用時 | -10～+55℃(不可結冰結露) | |
| 保存時 | -25～+65℃(不可結冰結露) | ||
| 使用濕度範圍 | 使用時 | 相對濕度 25～85% (不可結露) | |
| 本體重量 | 約220g | ||
性能
| 輸入信號 | 無電壓接點(最大30Hz ON/OFF脈衝寬度15ms以上) 電壓脈衝(最大5kHz ON/OFF脈衝寬度90μs以上 ON電壓：4.5～30V/OFF電壓：0～2V、 輸入阻抗：10kΩ)開路集極 (最大5kHz ON/OFF脈衝寬度90μs以上) |
|---|---|
| 測量精度(23±5℃) | ±0.1%FS±1位數以下 |
| 測量方式 | 週期計測方式 |
| 可連接的感測器 | ON時殘留電壓：2.5V以下 OFF時漏電流：0.1mA以下 負載電流：擁有15mA以上的開關容量 可確實開關5mA以下負載電流 |
| 最大顯示位數 | 5位數(-19999～99999) |
| 顯示部 | 7段數位顯示 |
| 極性表示 | 輸入訊號出現負數時將會自動顯示「-」 |
| 零點表示 | 上位數消零 |
| scaling功能 | 程式方式(顯示範圍以最大顯示位數為準) 可任意設定小數點位置 |
| 保持功能 | 最大值保持(MAX)、最小值保持(MIN) |
| 比較輸出滯後設定 | 透過正面按鍵設定程式方式(0001～9999) |
| 其他功能 | scaling教導功能 切換顯示顏色(綠色(紅色) /綠色/紅色(綠色) /紅色) 切換比較類型(上限/下限/上下限) 平均化處理功能(單純平均OFF/2/4/8次) 自動歸零時間、啟動補償計時器、 設定變更保護功能、設定值初始化、 顯示自動復歸時間 |
| 輸出型態 | 繼電器輸出接點(2a輸出) |
| 比較輸出應答時間 | 750ms以下 |
| 保護構造 | 正面：：NEMA TYPE 4X室內標準（相當於IP66） 後蓋：IP20 端子：IP00＋指觸保護(結構) （VDE0106/100） （裝上保護套時） |
| 記憶體保護 | 非揮發性記憶體(寫入次數：10萬次) |

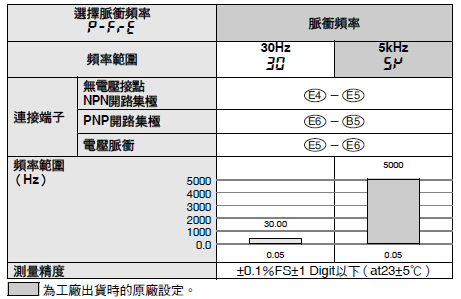

輸入範圍（測量範圍與測量精度）
額定輸出
接點輸出
|
負載 項目 |
電阻負載 cosφ＝1) |
電感負載 (cosφ＝0.4、L/R=7ms) |
|---|---|---|
| 額定負載(UL ratings) |
AC250V 5A DC 30V 5A |
AC250V 1A DC 30V 1A |
| 最小適用負載(P水準、參考值) | DC5V、10mA | |
| 機械壽命 | 500萬次以上 | |
| 電氣壽命 | 10萬次以上 | |
適用規格
| 安全規格 | UL61010-1、CSA C22.2 No.61010-1-04、EN61010-1(IEC61010-1) 污染度2/過電壓類別 |
||
|---|---|---|---|
| EMC |
|

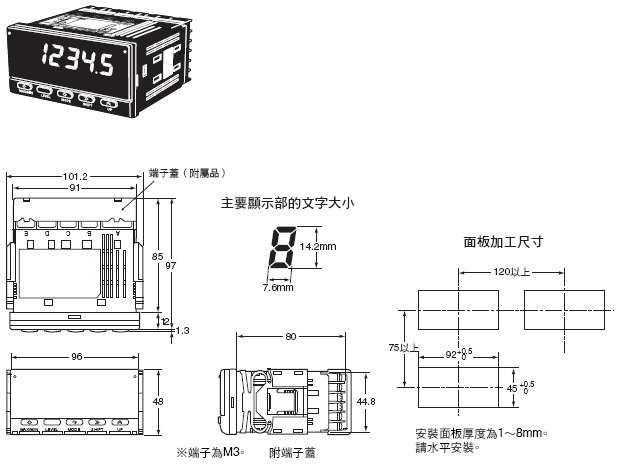

（單位：mm）
