K3HB-C

產品特色

高速增減量計數脈衝測量、增減量計數脈衝電錶

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

從顯示顏色判定動作！綠/紅兩色切換顯示

測量值顯示部可根據比較輸出動作，切換紅←→綠兩色的顯示顏色。

即使從較遠的地方也能輕鬆掌握狀況。

一眼看出運轉狀態的動向！配置條狀指示計

以測量範圍或顯示範圍為滿刻度，利用條狀圖顯示目前狀態。由於可目視掌握運轉狀態，因此容易判斷刻度階層或門檻值等。

深度（面板內）95mm的短巧尺寸

實現深度95mm＊的短巧外型。

有助於控制或裝置的薄型化/小型化設計。

＊DeviceNet型為97mm。

高速增減量計數脈衝測量

最適合用於取樣高速測量旋轉編碼器或各種ON/OFF 脈衝訊號。

累積脈衝輸入為50kHz、相位差脈衝為25kHz、增減量脈衝為30kHz。

※無電壓接點可對應到30Hz為止。

5段判定輸出（限有輸出功能的機型）

設定5個點的比較值，可進行5階段的判別。

・重置信號ON時，計數值為「0」。

有修正輸入

・修正信號（修正輸入） ON時，會從修正值開始計數。

此外，修正功能可設定成僅在遞增計數時有效。

型號構成

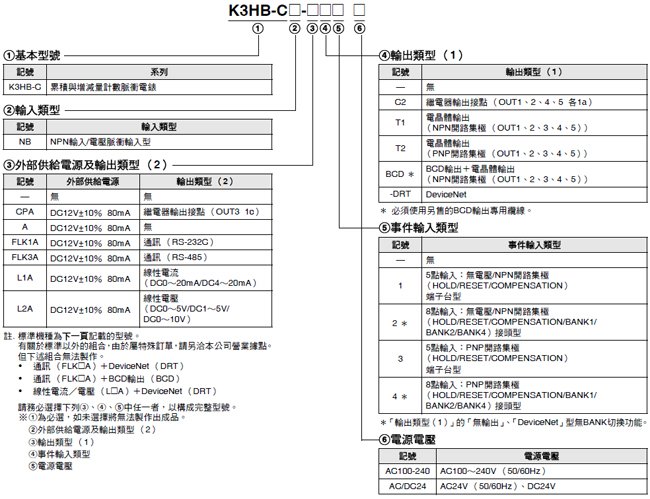

型號組合說明

本體

輸入類型	輸出類型			K3HB-C
	• 事件輸入搭載端子台5點 (HOLD、RESET、COMPENSATION)。 • 外部供給電源 DC12V 80mA			96 (W) ×48 (H) ×深度95mm
				電源電壓
	輸出類型(2)		輸出類型(1)	AC100～240V
NPN/ 電壓脈衝輸入型	無輸出	-		K3HB-CNB-A1 AC100-240
	繼電器接點	OUT3 1c	OUT5、OUT4、OUT2、 OUT1：各1a	K3HB-CNB-CPAC21 AC100-240
	電晶體	-	NPN開路集極(OUT5、 OUT4、OUT3、OUT2、 OUT1)	K3HB-CNB-AT11 AC100-240
	BCD+ 電晶體	-	NPN開路集極(5位數輸出+OUT5、OUT4、 OUT3、OUT2、OUT1)	K3HB-CNB-ABCD1 AC100-240 ＊
	通訊	RS-232C	NPN開路集極(OUT5、 OUT4、OUT3、OUT2、 OUT1)	K3HB-CNB-FLK1AT11 AC100-240
	通訊	RS-485	NPN開路集極(OUT5、 OUT4、OUT3、OUT2、 OUT1)	K3HB-CNB-FLK3AT11 AC100-240
	線性	電流	NPN開路集極(OUT5、 OUT4、OUT3、OUT2、 OUT1)	K3HB-CNB-L1AT11 AC100-240
	線性	電壓	NPN開路集極(OUT5、 OUT4、OUT3、OUT2、 OUT1)	K3HB-CNB-L2AT11 AC100-240
	DeviceNet	-	DeviceNet	K3HB-CNB-A-DRT1 AC100-240

輸入類型	輸出類型			K3HB-C
	• 事件輸入搭載端子台5點 (HOLD、RESET、COMPENSATION)。 • 外部供給電源 DC12V 80mA			96 (W) ×48 (H) ×深度95mm
				電源電壓
	輸出類型(2)		輸出類型(1)	AC/DC24V
NPN/ 電壓脈衝輸入型	無輸出	-		K3HB-CNB-A1 AC/DC24
	繼電器接點	OUT3 1c	OUT5、OUT4、OUT2、 OUT1：各1a	K3HB-CNB-CPAC21 AC/DC24
	電晶體	-	NPN開路集極(OUT5、 OUT4、OUT3、OUT2、 OUT1)	K3HB-CNB-AT11 AC/DC24
	BCD+ 電晶體	-	NPN開路集極(5位數輸出+OUT5、OUT4、 OUT3、OUT2、OUT1)	K3HB-CNB-ABCD1 AC/DC24 ＊
	通訊	RS-232C	NPN開路集極(OUT5、 OUT4、OUT3、OUT2、 OUT1)	K3HB-CNB-FLK1AT11 AC/DC24
	通訊	RS-485	NPN開路集極(OUT5、 OUT4、OUT3、OUT2、 OUT1)	K3HB-CNB-FLK3AT11 AC/DC24
	線性	電流	NPN開路集極(OUT5、 OUT4、OUT3、OUT2、 OUT1)	K3HB-CNB-L1AT11 AC/DC24
	線性	電壓	NPN開路集極(OUT5、 OUT4、OUT3、OUT2、 OUT1)	K3HB-CNB-L2AT11 AC/DC24
	DeviceNet	-	DeviceNet	K3HB-CNB-A-DRT1 AC/DC24

註. 亦可製作上述以外的事件輸入、輸出型（1）、輸出型（2）之組合。

但無法製作通訊與DeviceNet、及線性輸出與DeviceNet的組合。

請參閱上一頁的「■型號組合說明」，確認想要的組合後，另行向本公司洽詢。

＊必須使用另售的BCD輸出專用纜線。

選購配品（另售）

名稱	型號
事件輸入接頭8點專用纜線	K32-DICN
BCD輸出專用纜線	K32-BCD

防水保護蓋

型號
Y92A-49N

防水墊

型號
K32-P1

註. 本防水墊隨附於本體。

額定

	重置輸入
電源電壓		AC100～240V、AC/DC24V、DeviceNet電源：DC24V
容許電源電壓範圍		額定電源電壓的85～110%、DeviceNet電源：DC11～25V
消耗電力(最大負載時) ＊1		AC100～240V：18VA以下、AC/DC24V：11VA/7W以下
消耗電流		DeviceNet電源：50mA以下(DC24V)
輸入		無電壓接點、電壓脈衝、開路集極
外部供給電源		DC12V±10% 80mA
事件輸入	保持輸入	NPN開路集極或無電壓接點信號短路時殘留電壓(ON時殘留電壓)：2V以下短路時電流(0Ω時) ：4mA以下最大外加電壓：DC30V以下漏電流(OFF時漏電流) ：0.1mA以下
	校正輸入
	BANK輸入
輸出 (各機種不同)	繼電器輸出接點	AC250V/DC30V 5A (電阻負載)、機械壽命 500萬次、電氣壽命 10萬次
	電晶體輸出	最大負載電壓：DC24V、最大負載電流：50mA、漏電流：100ΩA以下
	線性輸出	DC0～20mA/DC4～20mA：負載500Ω以下、解析度約10,000 輸出錯誤：±0.5%FS DC0～5V/DC1～5V/DC0～10V：負載5kΩ以上、解析度約10,000 輸出錯誤：±0.5%FS 但1V以下為±0.15V (0V以下不輸出)
顯示方式		負極型LCD (背光LED)顯示・7段數位顯示(文字高度 PV：14.2mm (綠色/紅色切換)、SV：4.9mm (綠色))
主要功能		scaling功能、測量動作選擇、輸出滯後、輸出OFF延遲、輸出測試、斷電記憶體＊2、顯示值選擇、顯示顏色切換、按鍵保護、BANK切換、顯示更新週期、最大/最小保持、重置
使用溫度範圍	使用時	-10～+55℃ (不可結冰結露)
使用溫度範圍	保存時	-25～+65℃ (不可結冰結露)
使用濕度範圍	使用時	25～85%RH
高度		2,000m以下
附屬品		防水墊、夾具2個、端子蓋、單位標籤、使用說明書 DeviceNet型並隨附有DeviceNet接頭(廣瀨電機：HR31-5.08P-5SC (01)、壓接端子(廣瀨電機：HR31-SC-121))。＊2

＊1. DC電源型於接通電源時，每台必須具有約1A的控制電源容量。使用多台時敬請注意。

此外，DC電源建議使用S8VS型系列（OMRON）。

＊2. 會記錄顯示的5位數。

＊3. K3HB型系列DeviceNet型只能使用隨附的DeviceNet接頭。且隨附的壓接端子為細纜線用。

性能

可顯示範圍		-19999～99999
測量範圍		功能F1、F2 ：±2G計數功能F3 ：0～4G計數
輸入信號		・有接點輸入(乾接點輸入)(最大30Hz ON/OFF脈衝寬度15ms以上)
		・無接點電壓脈衝	模式	輸入頻率範圍	ON/OFF脈衝寬度	ON電壓	OFF電壓	輸入阻抗
			F1	0～30kHz	16μs以上	4.5～30V	-30～2V	10kΩ
			F2	0～25kHz	20μs以上
			F3	0～50kHz	9μs以上
		・開路集極	模式	輸入頻率範圍	ON/OFF脈衝寬度
			F1	0～30kHz	16μs以上
			F2	0～25kHz	20μs以上
			F3	0～50kHz	9μs以上
		註. 超出輸入頻率範圍的脈衝進入時，不會正常動作。有時會顯示SYSERR。
可連接的感測器		ON時殘留電壓：3V以下 OFF時漏電流：1.5mA以下負載電流：擁有20mA以上的開關容量、可確實開關5mA以下負載電流
最大顯示位數		5位數(-19999～99999)
比較輸出應答時間		1ms以下：電晶體輸出，10ms以下：繼電器輸出接點 (使輸入信號從15%至95%、或從95%至15%急遽變化時，比較輸出完成的時間)
線性輸出應答時間		10ms以下(使輸入信號從15%至95%、或從95%至15%急遽變化時，類比輸出到最終值的時間)
預縮放設定時的顯示誤差		±1位
絕緣阻抗		20MΩ以上(at 500 VDC)
耐電壓		AC2,300V 1min 外部端子與外殼間
抗干擾性		AC100～240V型：電源端子標準/公共模式±1,500V (上升1ns的方波、脈衝寬度1μs、100ns) AC/DC24V型：電源端子標準/公共模式±1,500V (上升1ns的方波、脈衝寬度1μs、100ns)
耐振動		振動頻率：10～55Hz、加速度：50m/s² X、Y、Z各方向 5min×10掃描
耐衝擊		150m/s² (但繼電器接點為100m/s²) 3軸6方向各3次
本體重量		約300g (僅本體)
保護構造	正面	NEMA4X室內標準(相當於IP66)
	後蓋	IP20
	端子部	IP00+指觸保護(結構) (VDE0106/100)
記憶體保護		EEPROM (非揮發性記憶體)、寫入次數：10萬次
適用規格		UL61010-1、CSA C22.2 No.61010-1-04、EN61010-1 (IEC61010-1) 污染度2/過電壓類別 EN61326-1
EMC		(EMI):EN61326-1 工業電磁環境用途放射性危害強度:CISPR 11 Group 1、class A 雜音端子電壓:CISPR 11 Group 1、class A (EMS):EN61326-1 工業電磁環境用途靜電放電抗干擾性:EN61000-4-2 ：4kV (接觸)、8kV (空氣) 電場強度抗擾性:EN61000-4-3 ：10V/m 正弦波調幅(80MHz～1GHz、1.4～2GHz) 電氣瞬變/脈衝干擾:EN61000-4-4 ：2kV (電源線)、1kV (I/O信號線) 突波抗擾性:EN61000-4-5 ：1kV線間(電源線)、2kV大地間(電源線) 傳導干擾抗擾性:EN61000-4-6 ：3V (0.15～80MHz 商用頻率磁場抗擾性:EN61000-4-8 ：30A/m (50Hz) 連續時間) 電壓突降/電斷抗擾性:EN61000-4-11 ：0.5週期、0°/180°、100% (額定電壓)

事件輸入額定

輸入	HOLD、RESET、COMPENSATION、BANK1、BANK2、BANK4
有接點	ON：1kΩ以下，OFF：100kΩ以上
無接點	・ON時殘留電壓：2V以下・OFF時漏電流：0.1mA以下・負載電流：4mA以下・最大外加電壓：DC30V以下

額定輸出

接點輸出

負載	電阻負載 (AC250V cosφ＝1、DC30V L/R＝0ms)	電感負載 (AC250V 閉路cosφ＝0.4、DC30V L/R＝7ms)
額定負載	AC250V 5A､DC30V 5A	AC250V 1A､DC30V 1A
機械壽命	500萬次
電氣壽命	10萬次

電晶體輸出

最大負載電壓	DC24V
最大負載電流	50mA
漏電流	100μA以下

線性輸出

輸出	0～20mA	0～5V
容許負載阻抗	500Ω以下	5kΩ以上
解析度	約10,000
輸出錯誤	±0.5%FS	±0.5%FS，但1V以下為±0.15V (0以下不輸出)

串列通訊輸出

種類	RS-232C、 RS-485
通訊方式	半雙工
同步方式	起停同步(非同期方式)
通訊速度	9600/19200/38400bps
傳送代碼	ASCII
資料位元長度	7位元、8位元
停止點長度	2位元、1位元
通訊同位	縱向同位或FCS
同位元檢查	偶數、奇數

BCD輸出的額定輸出輸入（邏輯方式：輸入信號為負邏輯）

輸出入信號名稱		項目		額定
輸入	REQUEST COMPENSATION RESET	輸入信號		無電壓接點輸入
		無電壓輸入時的輸入電流		10mA
		信號狀態	ON電壓	1.5V以下
		信號狀態	OFF電壓	3V以下
輸出	DATA POLARITY OVER DATA VALID RUN	最大負載電壓		DC24V
		最大負載電流		10mA
		漏電流		100μA以下
	OUT1 OUT2 OUT3 OUT4 OUT5	最大負載電壓		DC24V
		最大負載電流		50mA
		漏電流		100μA以下

DeviceNet通訊

通訊距離		通訊速度	網路最大長度	支線長度	總支線長度
通訊協定		DeviceNet標準
通訊功能	遠端I/O 通訊功能	・主站/從站連接(Poll/Bit-Strobe/COS/Cyclic) ・依據DeviceNet通訊規範標準
	IO分配設定	・透過配置器分配任意的IN、OUT資料・分配DeviceNet固有的參數、數位面板儀表的變數區域等任意資料・輸入區域2區塊，最大60通道・輸出區域1區塊，最大29通道 (其中第1個通道為可執行OUT的固定旗標)
	訊息通訊功能	・Explicit訊息通訊功能・可發行CompoWay/F通訊指令(以Explicit訊息通訊形式發行)
連接形態		多點方式、T型分支方式(對於主線及支線)
通訊速度		DeviceNet ： 500k/250k/125k位元(自動追蹤)
通訊媒介		專用纜線 5線(信號線2條、電源線2條、屏蔽線1條)
		500k位元/s	100m以下(100m以下)	6m以下	39m以下
		250k位元/s	100m以下(250m以下)	6m以下	78m以下
		125k位元/s	100m以下(500m以下)	6m以下	156m以下
		( )內為使用粗纜線時
電源電壓		DeviceNet電源：DC24V
容許電壓變動範圍		DeviceNet電源：DC11～25V
消耗電流		50mA以下(DC24V)
最多連接節點數		64台(連接配置器時，包含配置器)
最多連接從站數		63台
誤控制		CRC錯誤
DeviceNet電源供給		從DeviceNet通訊接頭供給電源

有關於串列通信、DeviceNet通訊的詳細內容，請參閱「K3HB型數位面板儀錶通訊篇使用者手冊」。

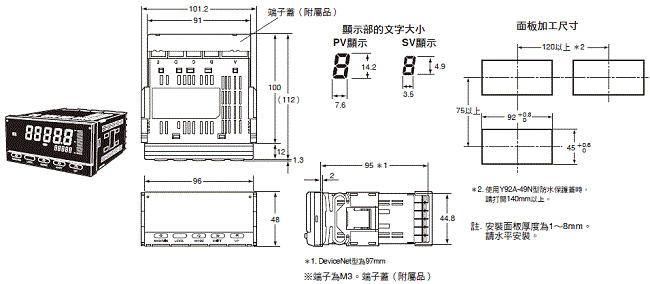

（單位：mm）
