附比較輸出功能的機型（K3MA-J-A2型）中，可將預先設定好的基準值跟測量結果互相比較後，
根據比較輸出動作來將顯 示顏色由綠色轉為紅色（另外也能從紅色轉為綠色）。
在遠離本產品的地方也能用顏色變化來輕鬆確認裝置的運作狀況。
沒有比較輸出功能的機型（K3MA-J型）中，可選擇要將目前值顯示成紅色或是綠色，
也可根據生產製造現場的顯示目的以及用途來切換顯示方式。
（無法變更與基準值比較後的顯示顏色。）
K3MA-J
產品特色
利用背光雙色LED（紅/綠）的LCD顯示，實現高度的可辨識性
紅、綠雙色顯示
強制歸零功能
如需調整基準值等時，可利用前方按鍵將任意數字歸零，一個動作即可輕鬆完成調整。
零點限制功能為將零點附近低於事先設定的數值當成零點來顯示的功能。
例：顯示設定為顯示小數點以下1位數時，若零點限制值為2，則－0.2～＋0.2的數值就會變成零點。
不想要顯示出負數並當成零點，以及想要將輸入範圍的最小值附近顯示成零點時即可使用此功能。

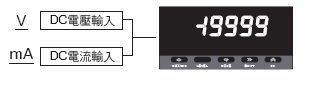

多重範圍輸入
使用單一機種就能支援DC電壓輸入信號以及DC電流輸入信號。

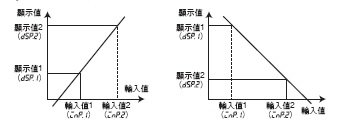

可換算為任意數值並顯示
K3MA-J 型搭載可將輸入信號換算顯示成任意數值的scaling功能。
可自由調整移轉上升、逆向比例、＋～－顯示等。
可設定成實際輸入模式
設定scaling時，可將目前的測量值設定為設定值而取代
UP鍵、
SHIFT鍵的操作輸入。
便於一面確認運作狀態、一面進行設定。
〈僅比較輸出機型有此功能〉

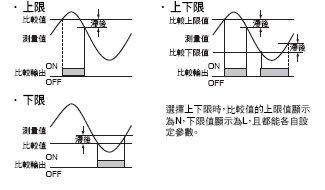

任意選擇輸出類型
比較輸出有「OUT1」、「OUT2」2種輸出模式。
可從以下3種之中選擇個別的比較類型。
本體
| 外觀 | 輸入類型 | 比較輸出類型 | 電源電壓 | |
|---|---|---|---|---|
| AC100～240V(50/60Hz) | AC24V(50/60Hz)、 DC24V | |||
|
96（W） ×48（H） ×深度80mm |
DC電壓/ DC電流輸入 |
無 ＊ | K3MA-J AC100-240V | K3MA-J AC/DC24V |
| 繼電器輸出接點 (2輸出，各為1a) |
K3MA-J-A2 AC100-240V | K3MA-J-A2 AC/DC24V | ||
選購品（另售）
防水保護蓋
| 型號 |
|---|
| Y92A-49N |
防水墊
| 型號 |
|---|
| K32-P1 |
註. 本防水墊隨附於本體。
額定
| 電源電壓 | AC100-240V型 ： AC100～240V(50/60Hz) |
AC/DC24V型 ： AC24V(50/60Hz)、DC24V |
|
|---|---|---|---|
| 容許電壓範圍 | 電源電壓的85～110% | ||
| 消耗電力 (最大負載時) |
6VA以下 | 4.5VA以下(AC24V時) 4.5W以下(DC24V時) |
|
| 絕緣阻抗 | 20 MΩ min. (at 500 VDC) 外部端子與外殼間、輸入-輸出-電源間 |
||
| 耐電壓 | AC2,000V以上 1min 外部端子與外殼間 | ||
| 抗干擾性 |
電源端子標準/公共模式 ±1,500V、 上升1ns的方波 ±1μs、100ns |
電源端子標準模式 ±480V、 電源端子公共模式 ±1,500V、 上升1ns的方波 ±1μs、100ns |
|
| 耐振動 | 振動頻率 ： 10～55Hz，片振幅：0.35mm，X、Y、Z各方向 5min×10掃描 | ||
| 耐衝撃 | 150m/s2(但繼電器接點為100m/s2)3軸6方向 各3次 | ||
| 使用溫度範圍 | 使用時 | -10～+55℃(不可結冰結露) | |
| 保存時 | -25～+65℃(不可結冰結露) | ||
| 使用濕度範圍 | 使用時 | 相對濕度 25～85%(不可結露) | |
| 本體重量 | 約200g | ||
性能
| 輸入信號 | DC電壓/電流(0～20mA、4～20mA、0～5V、1～5V、±5V、±10V) |
|---|---|
| 類比/數位轉換 | 雙積分法 |
| 輸入阻抗 | 電流輸入 ： 約45Ω，電壓輸入 ： 1MΩ以上 |
| 取樣週期 | 250ms |
| 顯示更新週期 | 取樣週期(使用平均化處理功能平均時取樣週期×平均次數) |
| 最大顯示位數 | 5位數(-19999～99999) |
| 顯示部 | 7段數位顯示 |
| 極性表示 | 輸入訊號出現負數時將會自動顯示「-」 |
| 零點表示 | 上位數消零 |
| scaling功能 | 程式方式(顯示範圍以最大顯示位數為準) 可任意設定小數點位置 |
| 保持功能 | 最大值保持(MAX)、最小值保持(MIN) |
| 比較輸出滯後設定 | 透過正面按鍵設定程式方式(0001～9999) |
| 其他功能 | 利用正面按鍵來進行強制歸零、零點限制、scaling教導功能 切換顯示顏色(綠色(紅色)/綠色/紅色(綠色)/紅色) 切換比較類型(上限/下限/上下限) 平均化處理功能(單純平均OFF/2/4/8次) |
| 輸出型態 | 繼電器輸出接點(2a輸出) |
| 比較輸出應答時間 | 750ms以下 |
| 保護構造 | 正面 ： NEMA TYPE 4X室內標準（(相當於IP66) 後蓋 ： IP20 端子部 ： IP00+指觸保護(結構)(VDE 0106/100)（裝上保護套時） |
| 記憶體保護 | 非揮發性記憶體(寫入次數 ： 10萬次) |

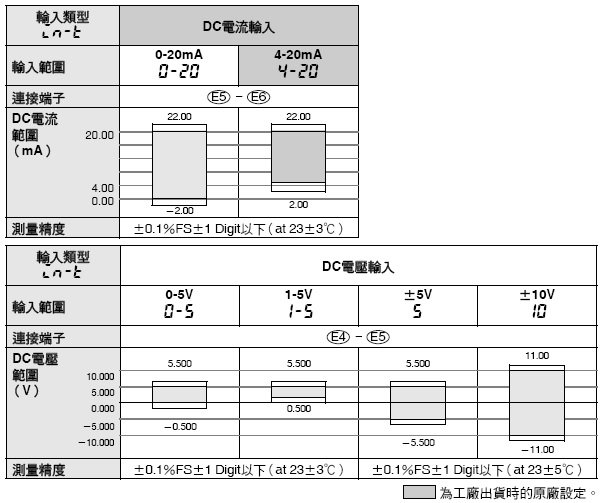

輸入範圍
額定輸出
接點輸出
|
負載 項目 |
電阻負載 (cosΦ ＝1) |
電感負載 (cosΦ ＝0.4、 L/R=7ms) |
|---|---|---|
| 額定負載(UL ratings) |
AC250V 5A DC 30V 5A |
AC250V 1A DC 30V 1A |
| 最小適用負載(P水準、參考值) | DC5V、10mA | |
| 機械壽命 | 500萬次以上 | |
| 電氣壽命 | 10萬次以上 | |
適用規格
| 安全規格 | UL61010-1、CSA C22.2 No.61010-1-04、EN61010-1(IEC61010-1) 污染度2/過電壓類別 |
||
|---|---|---|---|
| EMC |
|

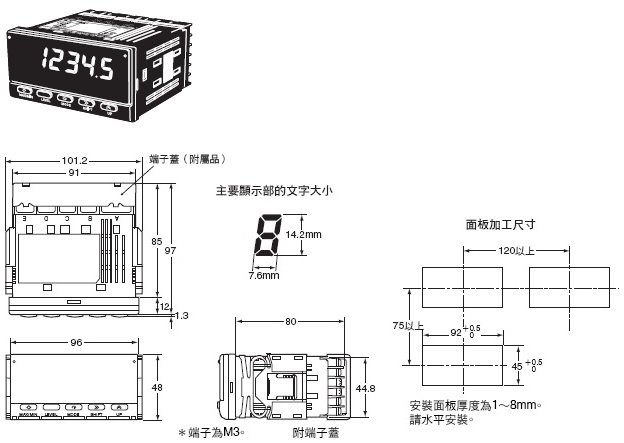

（單位：mm）
K3MA-J型
