K3HB-X

K3HB-X

產品特色
最適合用於顯示、判斷電壓/電流信號等類比量測量的控制電錶
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

從顯示顏色判定動作！綠/紅兩色切換顯示

測量值顯示部可根據比較輸出動作，切換紅←→綠兩色的顯示顏色。
即使從較遠的地方也能輕鬆掌握狀況。

一眼看出運轉狀態的動向！配置條狀指示計

以測量範圍或顯示範圍為滿刻度，利用條狀圖顯示目前狀態。
由於可目視掌握運轉狀態，因此容易判斷刻度Level 或門檻值等。

K3HB-X 特長 2

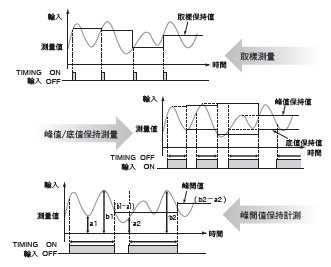

透過外部Event 輸入，拓展多種測量和判斷用途

可廣泛活用在對外部信號的同步檢查、判定等。

K3HB-X 特長 3

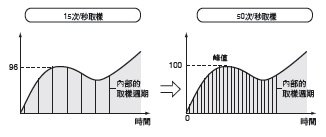

50次/秒（20ms）的高速取樣能力

輸入取樣週期較本公司既有產品提高3倍以上（溫度輸入型為12.5 倍），實現50次/秒的高速取樣。
不僅判定輸出、傳送輸出的應答性提升，並透過平均化處理提高測量穩定性。

K3HB-X 特長 4

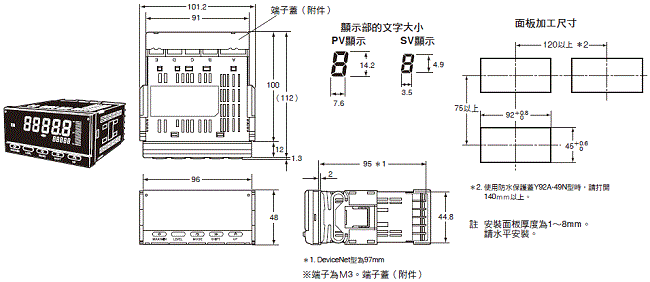

深度（面板下）95mm的短巧尺寸

實現深度95mm ＊的短巧外型。
有助於控制或裝置的薄型化/小型化設計。

K3HB-X 特長 5

＊DeviceNet型為97mm 。

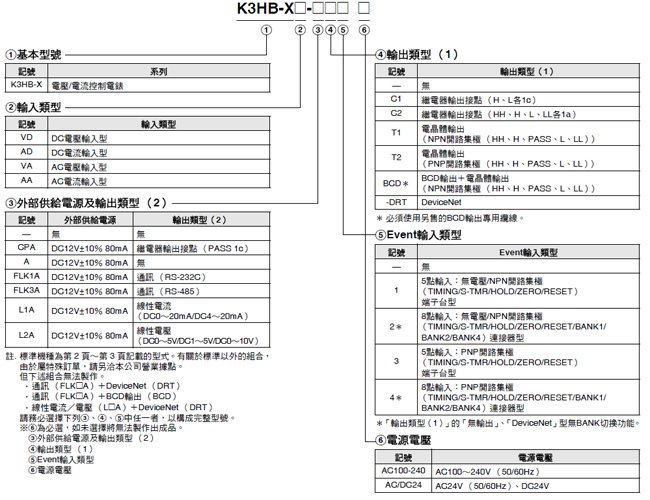

型號基準

K3HB-X 種類 1

本體

輸入類型 輸出類型 K3HB-X
• Event輸入搭載端子台5點
(TIMING 、S-TIM 、HOLD 、RESET 、ZERO)。
• 外部供給電源 DC12V 80mA
※部份機型未配備。
1535_lu_6_1

96(W)×48(H)×深度95mm
電源電壓
輸出類型 (2) 輸出類型 (1) AC100～240V
DC電壓
輸入型		 無輸出 - K3HB-XVD-A1 AC100-240
繼電器接點 PASS 1c H、L ： 各1c K3HB-XVD-CPAC11 AC100-240
HH、H、L、LL ： 各1a K3HB-XVD-CPAC21 AC100-240
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVD-AT11 AC100-240
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

 K3HB-XVD-ABCD1 AC100-240 ＊
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVD-FLK1AT11 AC100-240
RS-485 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVD-FLK3AT11 AC100-240
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVD-L1AT11 AC100-240
電壓 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVD-L2AT11 AC100-240
DeviceNet - DeviceNet K3HB-XVD-A-DRT1 AC100-240
DC電流
輸入型		 無輸出 - K3HB-XAD-A1 AC100-240
繼電器接點 PASS 1c H、L ： 各1c K3HB-XAD-CPAC11 AC100-240
HH、H、L、LL ： 各1a K3HB-XAD-CPAC21 AC100-240
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAD-AT11 AC100-240
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

 K3HB-XAD-ABCD1 AC100-240 ＊
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAD-FLK1AT11 AC100-240
RS-485 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAD-FLK3AT11 AC100-240
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAD-L1AT11 AC100-240
電壓 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAD-L2AT11 AC100-240
DeviceNet - DeviceNet K3HB-XAD-A-DRT1 AC100-240
AC電壓
輸入型		 無輸出 - K3HB-XVA-1 AC100-240
繼電器接點 PASS 1c H、L ： 各1c K3HB-XVA-CPAC11 AC100-240
HH、H、L、LL ： 各1a K3HB-XVA-CPAC21 AC100-240
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVA-T11 AC100-240
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

 K3HB-XVA-BCD1 AC100-240 ＊
線性 RS-232C NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVA-FLK1AT11 AC100-240
RS-485 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVA-FLK3AT11 AC100-240
電流 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVA-L1AT11 AC100-240
電壓 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVA-L2AT11 AC100-240
DeviceNet - DeviceNet K3HB-XVA-DRT1 AC100-240
AC電流
輸入型		 無輸出 - K3HB-XAA-1 AC100-240
繼電器接點 PASS 1c H、L ： 各1c K3HB-XAA-CPAC11 AC100-240
HH、H、L、LL ： 各1a K3HB-XAA-CPAC21 AC100-240
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAA-T11 AC100-240
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

 K3HB-XAA-BCD1 AC100-240 ＊
線性 RS-232C NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAA-FLK1AT11 AC100-240
RS-485 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAA-FLK3AT11 AC100-240
電流 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAA-L1AT11 AC100-240
電壓 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAA-L2AT11 AC100-240
DeviceNet - DeviceNet K3HB-XAA-DRT1 AC100-240

輸入類型 輸出類型 K3HB-X
• Event輸入搭載端子台5點
(TIMING 、S-TIM 、HOLD 、RESET 、ZERO)。
• 外部供給電源 DC12V 80mA
※部份機型未配備。
1535_lu_6_1

96(W)×48(H)×深度95mm
電源電壓
輸出類型 (2) 輸出類型 (1) AC/DC24V
DC電壓
輸入型		 無輸出 - K3HB-XVD-A1 AC/DC24
繼電器接點 PASS 1c H、L ： 各1c K3HB-XVD-CPAC11 AC/DC24
HH、H、L、LL ： 各1a K3HB-XVD-CPAC21 AC/DC24
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVD-AT11 AC/DC24
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

 K3HB-XVD-ABCD1 AC/DC24 ＊
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVD-FLK1AT11 AC/DC24
RS-485 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVD-FLK3AT11 AC/DC24
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVD-L1AT11 AC/DC24
電壓 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVD-L2AT11 AC/DC24
DeviceNet - DeviceNet K3HB-XVD-A-DRT1 AC/DC24
DC電流
輸入型		 無輸出 - K3HB-XAD-A1 AC/DC24
繼電器接點 PASS 1c H、L ： 各1c K3HB-XAD-CPAC11 AC/DC24
HH、H、L、LL ： 各1a K3HB-XAD-CPAC21 AC/DC24
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAD-AT11 AC/DC24
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

 K3HB-XAD-ABCD1 AC/DC24 ＊
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAD-FLK1AT11 AC/DC24
RS-485 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAD-FLK3AT11 AC/DC24
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAD-L1AT11 AC/DC24
電壓 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAD-L2AT11 AC/DC24
DeviceNet - DeviceNet K3HB-XAD-A-DRT1 AC/DC24
AC電壓
輸入型		 無輸出 - K3HB-XVA-1 AC/DC24
繼電器接點 PASS 1c H、L ： 各1c K3HB-XVA-CPAC11 AC/DC24
HH、H、L、LL ： 各1a K3HB-XVA-CPAC21 AC/DC24
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVA-T11 AC/DC24
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

 K3HB-XVA-BCD1 AC/DC24 ＊
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVA-FLK1AT11 AC/DC24
RS-485 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVA-FLK3AT11 AC/DC24
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVA-L1AT11 AC/DC24
電壓 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XVA-L2AT11 AC/DC24
DeviceNet - DeviceNet K3HB-XVA-DRT1 AC/DC24
AC電流
輸入型		 無輸出 - K3HB-XAA-1 AC/DC24
繼電器接點 PASS 1c H、L ： 各1c K3HB-XAA-CPAC11 AC/DC24
HH、H、L、LL ： 各1a K3HB-XAA-CPAC21 AC/DC24
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAA-T11 AC/DC24
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

 K3HB-XAA-BCD1 AC/DC24 ＊
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAA-FLK1AT11 AC/DC24
RS-485 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAA-FLK3AT11 AC/DC24
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAA-L1AT11 AC/DC24
電壓 NPN開路集極
(HH、H、PASS、L、LL)		 K3HB-XAA-L2AT11 AC/DC24
DeviceNet - DeviceNet K3HB-XAA-DRT1 AC/DC24

註. 亦可製作上述以外的Event輸入、輸出型（1）、輸出型（2）之組合。
但無法製作通訊與DeviceNet、及線性輸出與DeviceNet的組合。
請參閱上頁的「■型號基準」，確認想要的組合後，另行向本公司洽詢。
＊必須使用另售的BCD輸出專用纜線。

選購品（另售）

名稱 型號
Event輸入連接器8點專用纜線 K32-DICN
BCD輸出專用纜線 K32-BCD

防水保護蓋

型號
Y92A-49N

防水墊

型號
K32-P1
註. 本防水墊隨附於本體。

額定

電源電壓 AC100～240V、AC/DC24V 、DeviceNet電源：DC24V
容許電源電壓範圍 額定電源電壓的85～110%、DeviceNet電源：DC11～25V
消耗電力(最大負載時)＊1 AC100～240V：18VA 以下、AC/DC24V：11VA/7W 以下
消耗電流 DeviceNet 電源：50mA以下(DC24V)
輸入信號 DC電壓、DC電流、AC電壓、AC電流
類比/數位轉換 Delta-Sigma 方法
外部供給電源 DC12V±10%80mA ( 僅限附外部供給電源型)
Event輸入＊2 時序輸入 NPN 開路集極或無電壓接點信號
短路時殘留電壓(ON時殘留電壓)：3V以下最大外加電壓：DC30V 以下
短路時電流(0Ω時)： 17mA 以下漏電流(OFF 時漏電流)： 1.5mA 以下
啟動補償計時器輸入 NPN 開路集極或無電壓接點信號
短路時殘留電壓(ON時殘留電壓)：2V以下
短路時電流(0Ω時)：4mA以下
最大外加電壓：DC30V以下
漏電流(OFF 時漏電流)：0.1mA 以下
輸入保持
重置輸入
輸入強制歸零
資料庫輸入
輸出
(各機種不同)		 繼電器輸出接點 AC250V/DC30V5A ( 電阻負載)、機械壽命500 萬次、電氣壽命10萬次
電晶體輸出 最大負載電壓：DC24V、最大負載電流：50mA、漏電流：100μA以下
線性輸出 DC0～20mA/DC4～20mA：負載500Ω以下、
解析度約10,000 輸出錯誤：±0.5%FS
DC0～5V/DC1～5V/DC0～10V：負載5kΩ以上、
解析度約10,000 輸出錯誤：±0.5%FS 但1V以下為±0.15V (0V以下不輸出)
顯示方式 負極型LCD (背光LED )顯示・
7段數位顯示(文字高度PV：14.2mm (綠色/紅色切換) 、
SV：4.9mm ( 綠色))
主要功能 比例縮放功能、測量動作選擇、平均化處理、前次平均化比較、
強制歸零、零點極限、輸出滯後、輸出OFF 延遲、輸出測試、
教導、顯示值選擇、顯示顏色切換、按鍵保護、BANK 切換、
顯示更新週期、最大/最小保持、重置
使用溫度範圍 使用時 -10～+55℃ (不可結冰結露)
保存時 -25～+65℃ (不可結冰結露)
使用濕度範圍 使用時 25～85%RH
高度 2,000m 以下
附屬品 防水墊、夾具2個、端子蓋、單位標籤、使用說明書
DeviceNet 型並隨附有DeviceNet連接器(廣瀨電機：HR31-5.08P-5SC (01)、
壓接端子(廣瀨電機：HR31-SC-121 )) 。＊3

＊1.DC電源型於接通電源時，每台必須具有約1A的控制電源容量。使用複數台時敬請注意。

此外，DC電源建議使用S8VS 型系列（OMRON ）。

＊2.亦有PNP輸入型。

＊3.K3HB 型系列DeviceNet型只能使用隨附的DeviceNet 連接器。且隨附的壓接端子為細纜線用。

性能

可顯示範圍 -19999～99999
取樣週期 50次/s (20ms)
比較輸出
應答時間		 DC輸入型：100ms以下 AC輸入型：300ms以下
(使輸入信號從15%至95%、或從95%至15% 急遽變化時，比較輸出完成的時間)
線性輸出
應答時間		 DC輸入型：150ms 以下 AC輸入型：420ms 以下
(使輸出信號從15%至95%、或從95%至15% 急遽變化時，類比輸出到最終值的時間)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC2,300V 1min 外部端子與外殼間
抗干擾性 AC100～240V型：電源端子標準/公共模式±1,500V (上升1ns的方波、脈衝寬度1μs、100ns)
AC/DC24V 型：電源端子標準/公共模式±1,500V (上升1ns 的方波、脈衝寬度1μs、100ns)
耐振動 振動頻率：10～55Hz、加速度：50m/s2 X、Y、Z各方向5min×10 掃描
耐衝擊 150m/s2 (但繼電器接點為100m/s2 ) 3軸6方向各3次
本體重量 約300g (僅本體)
保護構造 正面 NEMA4X 室內標準(相當於IP66)
後蓋 IP20
端子部 IP00 +指觸保護(結構) (VDE0106/100)
記憶體保護 EEPROM ( 非揮發性記憶體)、寫入次數：10萬次
適用規格 UL61010-1 、CSA C22.2 No.61010-1-04 、
EN61010-1 (IEC61010-1) 污染度2/過電壓類別 II EN61326-1
EMC (EMI)：EN61326-1 工業電磁環境用途
放射干擾電場強度：CISPR 11 Group 1 、classA
雜音端子電壓：CISPR 11 Group 1 、classA
(EMS)：EN61326-1 工業電磁環境用途
靜電放電耐受性：EN61000-4-2 ：4kV ( 接觸)、8kV ( 空氣)
電場強度抗擾性：EN61000-4-3 ： 10V/m 正弦波調幅(80MHz～1GHz 、1.4～2GHz)
電氣瞬變：EN61000-4-4 ：2kV ( 電源線)
脈衝干擾 ：1kV (I/O 信號線)
突波抗擾性：EN61000-4-5 ：1kV線間(電源線)、2kV大地間( 電源線)
傳導干擾抗擾性：EN61000-4-6 ：3V (0.15～80MHz)
商用頻率抗磁場能力：EN61000-4-8 ： 30A/m (50Hz )連續時間
電壓突降/電斷抗擾性：EN61000-4-11： 0.5 週期、 0°/180° 、100% (額定電壓)

輸入範圍（測量範圍與精度）（CATⅡ）

輸入類型 範圍 設定値 測量範圍 最大測量範圍 輸入阻抗 計測精度

允許瞬時

過載(30秒)

DC電壓

K3HB-XVD

 A
1535_sp_3_1
 ±199.99V -199.99-219.99V 10MΩ以上

±0.1%rdg

±1 位數以下

 ±400V
B
1535_sp_3_2
 ±19.999V -19.999-21.999V 1MΩ以上 ±200V
C
1535_sp_3_3
 ±1.9999V -1.9999-2.1999V
D
1535_sp_3_4
 1.0000～5.0000V 0.5000-5.5000V
DC電流
K3HB-XAD		 A
1535_sp_3_5
 ±199.99mA -199.99-219.99mA 1Ω以下

±0.1%rdg

±1 位數以下

 ±400mA
B
1535_sp_3_6
 ±19.999mA -19.999-21.999mA 10Ω以下 ±200mA
C
1535_sp_3_7
 ±1.9999mA -1.9999-2.1999mA 33Ω以下
D
1535_sp_3_8
 4.000～20.000mA 2.000-22.000mA 10Ω以下
AC電壓
K3HB-XVA ＊1		 A
1535_sp_3_9
 0.0～400.0V 0.0-440.0V 1MΩ以上

±0.3%rdg

±5 位數以下

 700V
B
1535_sp_3_10
 0.00～199.99V 0.00-219.99V
C
1535_sp_3_11
 0.000～19.999V 0.000-21.999V

±0.5%rdg

±10 位數以下

 400V
D
1535_sp_3_12
 0.0000～1.9999V 0.0000-1.9999V
AC電流
K3HB-XAA		 A
1535_sp_3_13
 0.000～10.000A 0.000-11.000A (0.5VA CT) ＊2

±0.5%rdg

±20 位數以下

 20A
B
1535_sp_3_14
 0.0000～1.9999A 0.0000-2.1999A (0.5VA CT) ＊2
C
1535_sp_3_15
 0.00～199.99mA 0.00-219.99mA 1Ω以下

±0.5%rdg

±10 位數以下

 2A
D
1535_sp_3_16
 0.000～19.999mA 0.000-21.999mA 10Ω以下

K3HB-X 額定/性能 4

註1. 在輸入頻率範圍40Hz～1kHz
（AC電流輸入的A及B範圍為50～60Hz）、環境溫度23±5 ℃ 下保證測量精度。
但在輸入最大值的10％以下誤差會變大。
DC電壓輸入（全範圍）：輸入最大值的10％以下為±0.15％FS
DC電流輸入（全範圍）：輸入最大值的10％以下為±0.1％FS
AC電壓輸入（A：0.0～400.0V 範圍）：輸入最大值的10％以下為±0.15％FS
AC電壓輸入（B：0.00～199.99V 範圍）：輸入最大值的10％以下為±0.2％FS
AC電壓輸入（C：0.000～19.999V 、D：0.0000～1.9999V 範圍）：輸入最大值的10％以下為±1.0％FS
AC電流輸入（A：0.000～10.000A 範圍）：輸入最大值的10％以下為±0.25％FS
AC電流輸入（B：0.0000～1.9999A 範圍）：輸入最大值的10％以下為±0.5％FS
AC電流輸入（C：0.00～199.99mA 、D：0.000～19.999mA 範圍）：輸入最大值的10％以下為±0.15％FS
使用DC電壓輸入型且範圍為±1.9999V 時，請注意避免輸入端子間成為開路。
開路會導致顯示產生大幅偏差。
如為開路狀態，請在輸入端子間連接1MΩ左右的電阻。
2. 字母rdg 為讀數值，表示相對於輸入的誤差。
＊1.K3HB-XVA[][]型適用UL安全規格時，輸入施加電壓為AC0～150V 。
使用時若施加輸入大於AC150V ，請在外部設置變壓器等，使其降至AC150V 以下。
＊2.（0.5VACT）表示內部CT的消耗VA。

Event輸入額定

輸入項目 S-TMR、HOLD、RESET 、ZERO、BANK1 、BANK2 、BANK4 TIMING
有接點 ON ：1kΩ以下，OFF：100kΩ以上 ――
無接點 ・ON時殘留電壓：2V以下
・OFF時漏電流： 0.1mA 以下
・負載電流：4mA以下
・最大外加電壓：DC30V以下		 ・ON時殘留電壓：3V以下
・OFF 時漏電流： 1.5mA 以下
・負載電流： 17mA 以下
・最大外加電壓： DC30V 以下

額定輸出

●接點輸出

負載項目 電阻負載
(AC250V cosφ＝1、DC30V L/R＝0ms)		 電感負載
(AC250V 閉路cosφ＝0.4 、DC30V L/R＝7ms)
額定負載 AC250V 5A DC30V 5A AC250V 1A DC30V 1A
機械壽命 500萬次
電氣壽命 10萬次

電晶體輸出

最大負載電壓 DC24V
最大負載電流 50mA
漏電流 100μA以下

線性輸出

項目輸出 0～20mA 4～20mA 0～5V 1～5V 0～10V
容許負載阻抗 500Ω以下 5kΩ以上
解析度 約10,000
輸出錯誤 ±0.5%FS ±0.5%FS但1V以下為±0.15V
(0以下不輸出)

串列通訊輸出

項目種類 RS-232C、 RS-485
通訊方式 半雙工
同步方式 起停同步( 非同步式)
通訊速度 9600/19200/38400bps
傳送代碼 ASCII
資料位元長度 7位元、8位元
停止點長度 2位元、1位元
錯誤檢知 縱向同位校正及FCS
同位元檢查 偶數、奇數

BCD輸出的額定輸出輸入（邏輯方式：輸入信號為負邏輯）

輸出入信號名稱 項目 額定
輸入 REQUEST
HOLD
MAX
MIN
RESET		 輸入信號 無電壓接點輸入
無電壓輸入時的輸入電流 10mA
信號狀態 ON電壓 1.5V以下
OFF 電壓 3V以上
輸出 DATA
POLARITY
OVER
DATA VALID
RUN		 最大負載電壓 DC24V
最大負載電流 10mA
漏電流 100μA以下
HH
H
PASS
L
LL		 最大負載電壓 DC24V
最大負載電流 50mA
漏電流 100μA以下

DeviceNet 通訊

通訊協定 DeviceNet標準
支援通訊功能 遠端I/O
通訊功能		 ・主站/從站連接(Poll/Bit-Strobe/COS/Cyclic)
・依據DeviceNet通訊規範標準
I/O分配 ・透過配置器分配任意的IN、OUT資料
・分配DeviceNet固有的參數、數位控制電錶的變數區域等任意資料料
・輸入區域2區塊，最大60通道
・輸出區域1區塊，最大29通道( 其中第1個通道為可執行OUT的固定旗標)
訊息通訊功能 ・Explicit訊息通訊功能
・可發行CompoWay/F 通訊指令( 以Explicit 訊息通訊形式發行)
連接形態 多點方式、T型分支方式(對於主線及支線)
通訊速度 DeviceNet：500k/250k/125k 位元/s ( 自動追蹤)
通訊媒介 專用纜線5線( 信號線2條、電源線2條、屏蔽線1條)
通信距離 通訊速度 網路最大長度 支線長度 總支線長度
500k 位元/s 100m以下(100m以下) 6m以下 39m以下
250k 位元/s 100m以下(250m以下) 6m以下 78m以下
125k 位元/s 100m以下(500m以下) 6m以下 156m以下
( )內為使用粗纜線時
電源電壓 DeviceNet電源： DC24V
容許電壓變動範圍 DeviceNet電源 ： DC11～25V
消耗電流 50mA以下(DC24V)
最大節點數 64台( 連接配置器時，包含配置器)
最大連接從站數 63台
誤控制 CRC錯誤
DeviceNet 電源供給 從DeviceNet通訊連接器供給電源
串列通訊、有關DeviceNet 通訊的詳細內容，請參閱「K3HB 型數位面板儀表通訊篇使用者手冊」。

（單位：mm）

K3HB-X

K3HB-X 外觀尺寸 1 K3HB-X_Dim

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
K3HB-X 規格說明書 -
[4167KB] 		2021年6月7日
20210607
 K3HB-X 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
K3HB-X Data Sheet -
[1661KB] 		Aug 01, 2022
20220801
 K3HB-X Data Sheet
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
