H7E[]-N

產品特色

提昇可視性與簡便功能且經濟實惠的小型計數器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

字符高度8.6mm的大顯示畫面。

計數器可計數達8位數。

注重可試性的附背光型系列產品。＊

採用按鍵保護開關，防止重置鍵的誤操作。＊

外殼顏色除以往的淺灰色外，新增黑色型系列。＊

正面部支援NEMA4。＊

只要更換電池即可將本體重複使用。＊

採用依據VDE0106 Part100的手指保護構造。＊

取得安全標準UL、CSA，適用CE標誌。EN61010-1符合污染度2/過電壓類別Ⅲ。＊

符合EMC規格（EN61326-1），除工業環境外，亦可在住宅、商業、輕工業環境中使用。

＊不支持PCB安裝型。

H7EC-N型加總計數器

標準型/附背光型

類型			標準型			附背光型
安裝方法			嵌入安裝
動作方式			增量
顯示方式			LCD (液晶數字顯示)(字符高度8.6mm)(無零點顯示)＊1
復歸方式			外部復歸/手動重置
位數			8位數
計數輸入			無電壓輸入	電壓輸入	自由電壓輸入	電壓輸入
計數輸入			無電壓輸入	DC4.5～30V	AC/DC24～240V	DC4.5～30V
最大計數速度			30Hz/1kHz		20Hz	30Hz/1kHz
外觀顏色	淺灰	型號	H7EC-N＊2	H7EC-NV＊2	H7EC-NFV	H7EC-NV-H＊3
外觀顏色	黑	型號	H7EC-N-B＊2	H7EC-NV-B＊2	H7EC-NFV-B	H7EC-NV-BH＊3
附屬品			防水襯墊、嵌入安裝用轉接器 (Y92F-34)

＊1. 無零點…為確保視認性，故不顯示"0" （例「0000008.2」→ 「8.2」）。
＊2. 附有標記的型號可因應表面無重置鍵的特殊情形。（該情況下，會在型號的末尾加上-300）詳情請向經銷商洽詢。
＊3. 為點亮背光，必須從外部供給DC24V （0.3W max.）的電源。
註. 可因應未置入電池絕緣片的特殊情形。（該情況下，會在型號的末尾加上－350）詳情請向經銷商洽詢。

選購品（另售）

商品名稱	型號
嵌入安裝用小型轉接器	Y92F-35
嵌入安裝用轉接器＊1	Y92F-34
纏線端子(2支1組)	Y92S-37
鋰電池(3V)＊2	Y92S-36
防水襯墊＊1	Y92S-32

＊1. 本體隨附。（如需增購數量，請另行訂購）
＊2. 內置於本體，若使用壽命用盡，請依照上述型號訂購。

H7ET-N型時間計數器

標準型

安裝方法			嵌入安裝
動作方式			增量
顯示方式			LCD (液晶數字顯示)(字符高度8.6mm)(無零點顯示)＊1
復歸方式			外部復歸/手動重置
位數			7位數
時間顯示			0.0h～999999.9h/0.0h～3999d23.9h (開關切換)
計時輸入			無電壓輸入	電壓輸入	自由電壓輸入
計時輸入			無電壓輸入	DC4.5～30V	AC/DC24～240V＊3
外觀顏色	淺灰	型號	H7ET-N＊2	H7ET-NV＊2	H7ET-NFV＊2
外觀顏色	黑	型號	H7ET-N-B＊2	H7ET-NV-B＊2	H7ET-NFV-B＊2
附屬品			防水襯墊、嵌入安裝用轉接器 (Y92F-34)、單位貼紙

安裝方法			嵌入安裝
動作方式			增量
顯示方式			LCD (液晶數字顯示)(字符高度8.6mm)(無零點顯示)＊1
復歸方式			外部復歸/手動重置
位數			7位數
時間顯示			0s～999h59min59s/0.0min～9999h59.9min (開關切換)
計時輸入			無電壓輸入	電壓輸入	自由電壓輸入
計時輸入			無電壓輸入	DC4.5～30V	AC/DC24～240V＊3
外觀顏色	淺灰	型號	H7ET-N1	H7ET-NV1	H7ET-NFV1
外觀顏色	黑	型號	H7ET-N1-B	H7ET-NV1-B	H7ET-NFV1-B
附屬品			防水襯墊、嵌入安裝用轉接器 (Y92F-34)、單位貼紙

註. 可因應未置入電池絕緣片的特殊情形。（該情況下，會在型號的末尾加上－350）詳情請向經銷商洽詢。
＊1. 無零點…為確保視認性，故不顯示"0" （例「000008.2」→ 「8.2」）。若範圍為3999d23.9h，顯示為「008.2」。
＊2. 附有標記的型號可因應表面無重置鍵的特殊情形。（該情況下，會在型號的末尾加上-300）詳情請向經銷商洽詢。
＊3. 施加交流電壓時的頻率範圍為50以上60Hz以下。

附背光型

安裝方法	嵌入安裝
動作方式	增量
顯示方式	LCD (液晶數字顯示)(字符高度8.6mm) 附綠色LED背光(無零點顯示)
復歸方式	外部復歸/手動重置
位數	7位數
時間顯示	0.0h～999999.9h/ 0.0h～3999d23.9h (開關切換)		0s～999h59min59s/ 0.0min～9999h59.9min (開關切換)
計時輸入	電壓輸入
外觀顏色	淺灰	黑	淺灰	黑
型號	H7ET-NV-H	H7ET-NV-BH	H7ET-NV1-H	H7ET-NV1-BH
附屬品	防水襯墊、嵌入安裝用轉接器、單位貼紙

註1. 附有-hours、-d-h、-h-m、-h-m-s的單位貼紙。
2. 為點亮背光，必須從外部供給DC24V （0.3W max.）的電源。
3. 可因應未置入電池絕緣片的特殊情形。（該情況下，會在型號的末尾加上－350）詳情請向經銷商洽詢。

選購品（另售）

商品名稱	型號
嵌入安裝用小型轉接器	Y92F-35
嵌入安裝用轉接器＊1	Y92F-34
纏線端子(2支1組)	Y92S-37
鋰電池(3V)＊2	Y92S-36
防水襯墊＊1	Y92S-32

＊1. 本體隨附。（如需增購數量，請另行訂購）
＊2. 內置於本體，若使用壽命用盡，請依照上述型號訂購。

H7ER-N型數位轉速表

標準型

安裝方法	嵌入安裝
動作方式	增量
顯示方式	LCD (液晶數字顯示)(字符高度8.6mm)(無零點顯示)＊
位數	4位數				5位數
計數輸入	無電壓輸入		電壓輸入
計數輸入	無電壓輸入		DC4.5～30V
最高顯示轉數＊ (適用編碼器的規格)	1000s-1(1脈衝/迴轉編碼器使用時)、 1000min-1(60脈衝/迴轉編碼器使用時)				①1000.0s-1(10脈衝/迴轉編碼器使用時)， 1000.0min-1(600脈衝/迴轉編碼器使用時) ②10000min-1(60脈衝/迴轉編碼器使用時) ※①②以開關切換
外觀顏色	淺灰	黑	淺灰	黑	淺灰	黑
型號	H7ER-N	H7ER-N-B	H7ER-NV	H7ER-NV-B	H7ER-NV1	H7ER-NV1-B
附屬品	防水襯墊、嵌入安裝用轉接器、單位貼紙

註. 可因應未置入電池絕緣片的特殊情形。（該情況下，會在型號的末尾加上－350）詳情請向經銷商洽詢。
＊1000s-1的s-1等同於RPS、min-1等同於RPM的意思。

附背光型

安裝方法	嵌入安裝
動作方式	增量
顯示方式	LCD (液晶數字顯示)(字符高度8.6mm)附綠色LED背光 (無零點顯示)＊
位數	4位數		5位數
計數輸入	電壓輸入
最高顯示轉數 (適用編碼器的規格)	1000s-1(1脈衝/迴轉編碼器使用時)、 1000min-1(60脈衝/迴轉編碼器使用時)		A. 1000.0s-1(10脈衝/迴轉編碼器使用時)， 1000.0min-1(600脈衝/迴轉編碼器使用時) B. 10000min-1(60脈衝/迴轉編碼器使用時) ※AB以開關切換
外觀顏色	淺灰	黑	淺灰	黑
型號	H7ER-NV-H	H7ER-NV-BH	H7ER-NV1-H	H7ER-NV1-BH
附屬品	防水襯墊、嵌入安裝用轉接器 (Y92F-34)、單位貼紙

註1. 無重置鍵。
註2. 若無輸入時，顯示會變成0.0或0。
註3. 訂購時請多加確認規格。
註4. 附有rpm、rps、s^－1、min^－1的標籤。
註5. 為點亮背光，必須從外部供給DC24V （0.3W max.）的電源。
註6. 可因應未置入電池絕緣片的特殊情形。（該情況下，會在型號的末尾加上－350）詳情請向經銷商洽詢。
＊無零點…為確保視認性，故不顯示"0" （例「008.2」→ 「8.2」）。

選購品（另售）

商品名稱	型號
嵌入安裝用小型轉接器	Y92F-35
嵌入安裝用轉接器＊1	Y92F-34
纏線端子(2支1組)	Y92S-37
鋰電池(3V)＊2	Y92S-36
防水襯墊＊1	Y92S-32

＊1. 本體隨附。（如需增購數量，請另行訂購）
＊2. 內置於本體，若使用壽命用盡，請依照上述型號訂購。

H7E[]-N[]P型加總計數器/時間計數器

PCB安裝型

類型	加總計數器		時間計數器
安裝方法	印刷電路板直接安裝或IC插座安裝 (28針插座)
動作方式	增量
顯示方式	LCD (液晶數字顯示)(字符高度8.6mm)(無零點顯示)＊
復歸方式	外部復歸、電源重置
位數	8位數		7位數 (0.0～999999.9h)
計數輸入	無電壓輸入 (電晶體輸入)	無電壓輸入 (接點、電晶體輸入)
最大計數速度	1kHz	30Hz	―
外觀顏色	透明
型號	H7EC-NP	H7EC-NLP	H7ET-NP

＊無零點…為確保視認性，故不顯示"0" （例「0000008.2」→ 「8.2」）。

H7EC-N型加總計數器

額定

類型	標準型(無電壓輸入)	標準型(電壓輸入)	附背光型(電壓輸入)	標準型(自由電壓輸入)
外部電源	不需要(電池內置)
背光電源	-		DC24V(±10%)	-
輸入	計數輸入/復位輸入短路時最大阻抗 10kΩ以下ON 短路時殘留電壓 0.5V以下(實力1.0V) 開路時最小阻抗 750kΩ以上OFF	計數輸入/復位輸入「H」位準：DC4.5～30V 「L」位準：DC0～2V (輸入阻抗約4.7kΩ)		•計數輸入「H」位準：AC/DC24～240V 「L」位準：AC/DC0～2.4V •復位輸入（無電壓輸入）短路時最大阻抗 10kΩ以下ON 短路時殘留電壓 0.5V以下（實力1.0V）開路時最小阻抗
最大計數速度	1kHz：最小訊號寬0.5ms/30Hz：最小訊號寬16.7ms(ON/OFF比1：1)(開關切換)			20Hz：最小訊號寬25ms(ON/OFF比1：1)
重置	外部復歸/手動重置(最小重置訊號時間20ms)
保護構造	IEC標準IP66、美國NEMA標準類型4(室內)但僅限於面板表面
使用環境溫度	-10～+55℃（但不可結冰結露）
保存溫度	-25～+65℃（但不可結冰結露）
使用環境濕度	25～85%

性能

類型		標準型 (無電壓輸入)	標準型 (電壓輸入)	附背光型(電壓輸入)	標準型(自由電壓輸入)
絕緣阻抗		100MΩ min. (at 500 VDC) 導電部端子與暴露非充電金屬部位之間		100MΩ min. (at 500 VDC) 導電部端子與暴露非充電金屬部位之間背光電源端子與計數輸入端子/ 重置端子間	100MΩ min. (at 500 VDC) 導電部端子與暴露非充電金屬部位之間計數輸入端子與重置端子間
耐電壓		AC1,000V 50/60Hz 1min 導電部端子與暴露非充電金屬部位之間		AC1,000V 50/60Hz 1min 導電部端子與暴露非充電金屬部位之間背光電源端子與計數輸入端子/ 重置端子間	AC3,700V 50/60Hz 1min 計數輸入端子與暴露非充電金屬部位之間 AC2,200V 50/60Hz 1min 重置端子與暴露非充電金屬部位之間計數輸入端子與重置端子間
脈衝電壓		4.5kV 導電部端子與暴露非充電金屬部位之間			4.5kV 導電部端子與暴露非充電金屬部位之間3kV計數輸入端子與重置端子間
抗干擾性		雜訊模擬器所產生的方形波雜訊(脈衝範圍100ns 、1μs上揚1ns)
抗干擾性		±500V (計數輸入端子間/重置端子間)	±600V (計數輸入端子間/重置端子間)	±480V (背光電源端子間) ±600V (計數輸入端子間/ 重置端子間)	±1.5kV(計數輸入端子間) ±500V(重置端子間)
耐靜電耐力		±8kV( 誤動作)
震動	耐久	10～55Hz單側振幅0.375mm 3 方向各2h
震動	誤動作	10～55Hz單側振幅0.15mm 3 方向各10min
衝擊	耐久	300m/s²_6向各3次
衝擊	誤動作	_200m/s²_6向各3次
重量		約60g		約65g	約60g

註. 重量包含附屬品（防水襯墊、嵌入安裝用轉接器）。

電池使用壽命（參考值）

連續動作7年以上（25℃）（鋰電池）

註. 電池的使用壽命係依照上述條件算出者，非保固值。請將此資料做為維護及更換等的參考。

適用標準

安全
標準

取得UL863 CSA C22.2 No.14
EN61010-1(IEC61010-1)：符合污染度2/過電壓類別Ⅲ
符合EMC規格(EN61326)
符合VDE0106 Part100(手指保護規定)
取得LR規格

EMC

(EMI) ：EN61326-1 ＊
放射性危害強度：EN55011 class B

(EMS) ：EN61326-1 ＊

靜電氣放電抵抗：EN61000-4-2：4kV接觸放電/ 8kV空氣中

電場強度抗擾性(AM變調)：EN61000-4-3：10V/m(80MHz～1GHz)

電場強度抗擾性(脈衝變調)：EN61000-4-3：10V/m(900MHz±5MHz)

傳導性雜訊抗擾性：EN61000-4-6：10V(0.15～80MHz)

無線電脈衝抗擾性：EN61000-4-4：2kV電源線 /2kV I/O訊號線

＊工業電磁環境（EN/IEC61326-1 第2表）

H7ET-N型時間計數器

額定

類型	標準型(無電壓輸入)	標準型(電壓輸入)	附背光型(電壓輸入)	標準型(自由電壓輸入)
外部電源	不需要(電池內置)
背光電源	-		DC24V(±10%)	-
輸入	計數輸入/復位輸入短路時最大阻抗 10kΩ以下ON 短路時殘留電壓 0.5V以下(實力1.0V) 開路時最小阻抗 750kΩ以上OFF	計數輸入/復位輸入「H」位準：DC4.5～30V 「L」位準：DC0～2V (輸入阻抗約4.7kΩ)		•計數輸入「H」位準：AC/DC24～240V 「L」位準：AC/DC0～2.4V •復位輸入（無電壓輸入）短路時最大阻抗 10kΩ以下ON 短路時殘留電壓 0.5V以下（實力1.0V）開路時最小阻抗
最小計時脈衝寬	1s
重置	外部復歸/手動重置(最小重置訊號時間20ms)
保護構造	IEC標準IP66、美國NEMA標準類型4(室內)但僅限於面板表面
使用環境溫度	-10～+55℃（但不可結冰結露）
保存溫度	-25～+65℃（但不可結冰結露）
使用環境濕度	25～85%

性能

類型		標準型(無電壓輸入)	標準型(電壓輸入)	附背光型(電壓輸入)	標準型(自由電壓輸入)
時間精度		±100ppm(25℃)
絕緣阻抗		100MΩ min. (at 500 VDC) 導電部端子與暴露非充電金屬部位之間		100MΩ min. (at 500 VDC) 導電部端子與暴露非充電金屬部位之間背光電源端子與計時輸入端子/重置端子間	100MΩ min. (at 500 VDC) 導電部端子與暴露非充電金屬部位之間計時輸入端子與重置端子間
耐電壓		AC1,000V 50/60Hz 1min 導電部端子與暴露非充電金屬部位之間		AC1,000V 50/60Hz 1min 導電部端子與暴露非充電金屬部位之間背光電源端子與計時輸入端子/重置端子間	AC3,700V 50/60Hz 1min 計時輸入端子與暴露非充電金屬部位之間 AC2,200V 50/60Hz 1min 重置端子與暴露非充電金屬部位之間計時輸入端子與重置端子間
脈衝電壓		4.5kV導電部端子與暴露非充電金屬部位之間			4.5kV導電部端子與暴露非充電金屬部位之間 3kV計時輸入端子與重置端子間
抗干擾性		雜訊模擬器所產生的方形波雜訊(脈衝範圍100ns、1μs上揚1ns)
抗干擾性		±500V (計時輸入端子間/ 重置端子間)	±600V (計時輸入端子間/ 重置端子間)	±480V(背光電源端子間) ±600V(計時輸入端子間 /重置端子間)	±1.5kV(計時輸入端子間) ±500V(重置端子間)
耐靜電耐力		±8kV(誤動作)
震動	耐久	10～55Hz單側振幅0.375mm 3方向各2h
震動	誤動作	10～55Hz單側振幅0.15mm 3方向各10min
衝擊	耐久	300m/s²_6向各3次
衝擊	誤動作	200m/s²_6向各3次
重量		約60g		約65g	約60g

註. 重量包含附屬品（防水襯墊、嵌入安裝用轉接器）。

電池使用壽命（參考值）

連續動作10年以上（25℃）（鋰電池）

註. 電池的使用壽命係依照上述條件算出者，非保固值。請將此資料做為維護及更換等的參考。

適用標準

安全
標準

取得UL863 CSA C22.2 No.14
EN61010-1(IEC61010-1)：符合污染度2/過電壓類別Ⅲ
符合EMC規格(EN61326)
符合VDE0106 Part100(手指保護規定)
取得LR規格

EMC

(EMI)： EN61326-1＊1
放射性危害強度：EN55011 class B
(EMS)： EN61326-1＊1
靜電氣放電抵抗：EN61000-4-2：4kV接觸放電 / 8kV空氣中
電場強度抗擾性(AM變調)： EN61000-4-3：10V/m(80MHz～1GHz)
電場強度抗擾性(脈衝變調)：EN61000-4-3：10V/m(900MHz±5MHz)
傳導性雜訊抗擾性＊2：EN61000-4-6：10V(0.15～80MHz)
無線電脈衝抗擾性＊2：EN61000-4-4：2kV電源線 / 2kV I/O訊號線

＊1. 工業電磁環境（EN/IEC61326-1 第2表）

H7ER-N型數位轉速表

額定

類型	標準型(無電壓輸入)	標準型(電壓輸入)	附背光型(電壓輸入)
外部電源	不需要(電池內置)
背光電源	-		DC24V(±10%)
輸入	計數輸入短路時最大阻抗10kΩ以下ON 短路時殘留電壓0.5V以下(實力1.0V) 開路時最小阻抗750kΩ以上OFF	計數輸入「H」位準：DC4.5～30V 「L」位準：DC0～2V (輸入阻抗約4.7kΩ)
保護構造	IEC標準IP66、美國NEMA標準類型4(室內)但僅限於面板表面
最大計數速度	1kHz：最小訊號寬0.5ms	1kHz：最小訊號寬0.5ms/10kHz：最小訊號寬0.05ms
保存溫度	-10～+55℃(但不可結冰結露)
保存温度	-25～+65℃(但不可結冰結露)
使用環境濕度	25～85%

註. 僅5位數型可切換1kHz/10kHz。

性能

類型		標準型(無電壓輸入)	標準型(電壓輸入)	附背光型(電壓輸入)
絕緣阻抗		100MΩmin. (at 500 VDC) 導電部端子與暴露非充電金屬部位之間		100MΩ min. (at 500 VDC) 導電部端子與暴露非充電金屬部位之間背光電源端子與計數輸入端子間
耐電壓		AC1,000V 50/60Hz 1min 導電部端子與暴露非充電金屬部位之間		AC1,000V 50/60Hz 1min 導電部端子與暴露非充電金屬部位之間背光電源端子與計數輸入端子間
脈衝電壓		4.5kV導電部端子與暴露非充電金屬部位之間
抗干擾性		雜訊模擬器所產生的方形波雜訊(脈衝範圍100ns、1μs上揚1ns)
抗干擾性		±500V(計數輸入端子間)	±600V(計數輸入端子間)	±480V(背光電源端子間) ±600V(計數輸入端子間)
耐靜電耐力		±8kV(誤動作)
震動	耐久	10～55Hz單側振幅0.375mm 3方向各2h
震動	誤動作	10～55Hz單側振幅0.15mm 3方向各10min
衝擊	耐久	300m/s²_6向各3次
衝擊	誤動作	200m/s²_6向各3次
重量		約60g		約65g

註. 重量包含附屬品（防水襯墊、嵌入安裝用轉接器）。

電池使用壽命（參考值）

連續動作7年以上（25℃）（鋰電池）
註. 電池的使用壽命係依照上述條件算出者，非保固值。
請將此資料做為維護及更換等的參考。

適用標準

安全
標準

取得UL863 CSA C22.2 No.14
EN61010-1(IEC61010-1)：符合污染度2/過電壓類別Ⅲ
符合EMC規格(EN61326)
符合VDE0106 Part100(手指保護規定)
取得LR規格

EMC

(EMI) ：EN61326
放射性危害強度：EN55011 class B
(EMS)： EN61326
靜電氣放電抵抗：EN61000-4-2：4kV接觸放電 / 8kV空氣中
電場強度抗擾性(AM變調)： EN61000-4-3：10V/m(80MHz～1GHz)
電場強度抗擾性(脈衝變調)：EN61000-4-3：10V/m(900MHz±5MHz)
傳導性雜訊抗擾性：EN61000-4-6：10V(0.15～80MHz)
無線電脈衝抗擾性：EN61000-4-4：2kV電源線 / 2kV I/O訊號線

＊工業電磁環境（EN/IEC61326-1 第2表）

H7E[]-N[]P型加總計數器/時間計數器

額定

類型	加總計數器(H7EC-NP/H7EC-NLP)	時間計數器(H7ET-NP)
外部電源	DC2.7～3.3V (實用範圍＊DC2.6～3.6V)
輸入	計數輸入或計時輸入/復位輸入短路時最大阻抗：10kΩ以下ON 短路時殘留電壓：0.5V以下(實力1.0V) 開路時最小阻抗：750kΩ以上OFF
最小計時脈衝寬	-	1s
最大計數速度	H7EC-NP (1kHz)：最小訊號寬0.5ms (ON/OFF比1：1) H7EC-NLP (30Hz)：最小訊號寬16.7ms (ON/OFF比1：1)	-
重置	外部復歸：最小重置訊號時間20ms 電源重置：最小電源OFF時間500ms (但電源OFF時，殘留電壓應為0V)
消耗電流	20μA max. (DC3V 25℃ 下)	15μA max. (DC3V 25℃ 下)
使用環境溫度	-10～+55℃（但不可結冰結露）
保存溫度	-25～+65℃（但不可結冰結露）
使用環境濕度	25～85%

＊關於實用範圍，請參閱第 20 頁的■PCB安裝型注意事項 ●關於電源。

性能

類型		加總計數器(H7EC-NP/H7EC-NLP)	時間計數器(H7ET-NP)
時間精度		-	±100ppm(25°C)
抗干擾性		雜訊模擬器所產生的方形波雜訊 (脈衝範圍100ns、1μs上揚1ns) ±500V (計數或計時輸入端子間/重置端子間)
耐靜電耐力		±8kV (誤動作)
震動	耐久	10～55Hz單側振幅0.375mm 3方向各2h
震動	誤動作	10～55Hz單側振幅0.15mm 3方向各10min
衝擊	耐久	300m/s²_6向各3次
衝擊	誤動作	200m/s²_6向各3次
重量		約20g

適用標準

安全規格

取得UL863 CSA C22.2 No.14
符合EMC規格(EN61326)

EMC

(EMI) EN61326 ＊1
放射性危害強度EN55011 class B
(EMS) EN61326 ＊1
靜電氣放電抵抗EN61000-4-2：4kV接觸放電 / 8kV空氣中
電場強度抗擾性(AM變調) EN61000-4-3 (ENV50140)：10V/m (80MHz～1GHz)
電場強度抗擾性(脈衝變調) EN61000-4-3 (ENV50204)：10V/m (900MHz±5MHz)
傳導性雜訊抗擾性＊ EN61000-4-6 (ENV50141)：10V (0.15～80MHz)
無線電脈衝抗擾性＊ EN61000-4-4：2kV I/O訊號線

＊1. 工業電磁環境（EN/IEC61326-1 第2表）
＊2. 將H7EC-NP/-NLP、H7ET-NP型的電源端子作為DC3V的控制端子進行評估。

（單位：mm）

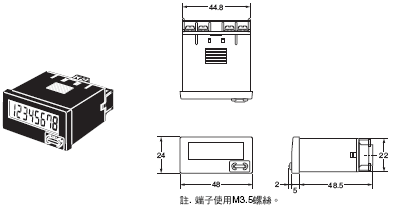

H7EC-N型加總計數器H7ET-N型時間計數器

本體

計數器本體

標準型/附背光型
H7EC-N/H7ET-N型
嵌入安裝

229_dm_1

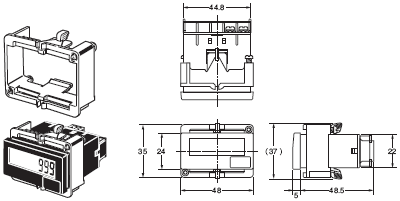

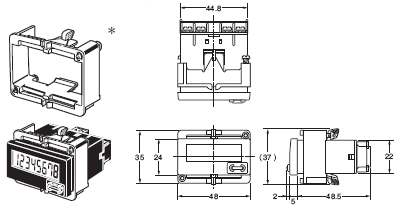

裝上轉接器（Y92F-34型）時的尺寸

H7EC-N/H7ET-N型

229_dm_2

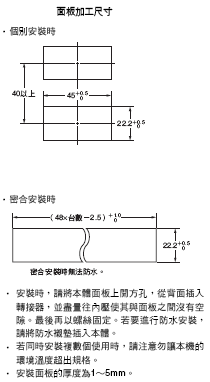

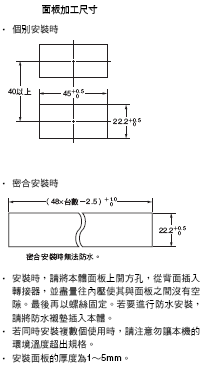

註. 亦可使用小型的嵌入安裝用轉接器（Y92F-35型）。詳細說明請參閱第 13 頁。

＊隨附於H7E[]-N型本體。

229_dm_3

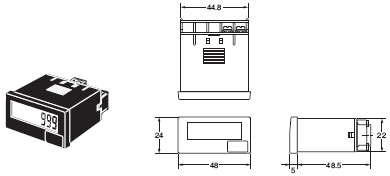

H7ER-N型數位轉速表

本體

計數器本體

標準型/附背光型
H7ER-N型
嵌入安裝

229_dm_4

裝上轉接器（Y92F-34型）時的尺寸

H7ER-N型

229_dm_5

註. 亦可使用小型的嵌入安裝用轉接器（Y92F-35型）。詳細說明請參閱第 13 頁。

229_dm_6

H7E[]-N型共通選購品

選購品（另售）

防水襯墊

Y92S-32型

若防水襯墊遺失、損毀時請另行訂購。

使用防水襯墊時，保護構造相當於IP66。

（襯墊會因使用環境而劣化、收縮或硬化，為確保NEMA4防水等級，建議您定期更換。
定期更換時期因使用環境而異。請客戶自行確認。
請以1年以內為基準。此外，對於未定期更換的防水襯墊，本公司恕不負責。）

如不需要防水構造，則無需安裝防水襯墊。

※本體隨附。

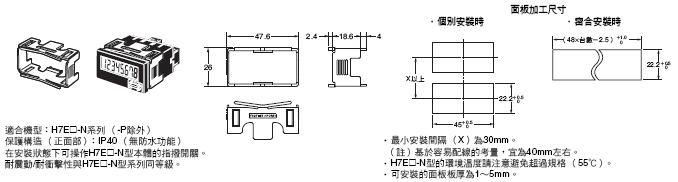

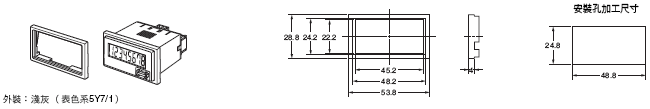

嵌入安裝用小型轉接器

Y92F-35型

229_dm_7

纏線端子

Y92S-37型

229_dm_8

鋰電池（3V）

Y92S-36型

229_dm_9

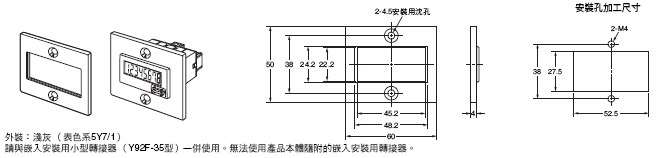

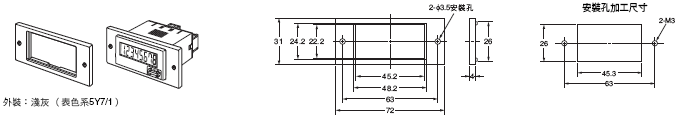

與電磁計數器置換用轉接器（選購）

與電磁計數器置換後，若先前已進行如下之面板開孔時，可使用轉接器來因應。

Y92F-75型轉接器

229_dm_10

Y92F-76型轉接器

229_dm_11

Y92F-77B型轉接器

229_dm_12

註. 訂購上述型號時，請以十個為單位訂購。

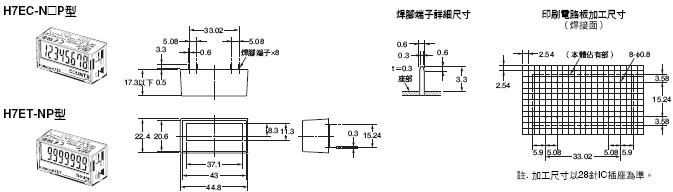

H7E[]-N[]P型加總計數器/時間計數器

本體

229_dm_13

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
H7E[]-N 規格說明書	- [8774KB]	2021年6月18日 20210618	H7E[]-N 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
H7E Data Sheet	- [3231KB]	Jul 05, 2019 20190705	H7E Data Sheet

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

H7E[]-N

字符高度8.6mm的大顯示畫面。

計數器可計數達8位數。

注重可試性的附背光型系列產品。＊

採用按鍵保護開關，防止重置鍵的誤操作。＊

外殼顏色除以往的淺灰色外，新增黑色型系列。＊

正面部支援NEMA4。＊

只要更換電池即可將本體重複使用。＊

採用依據VDE0106 Part100的手指保護構造。＊

取得安全標準UL、CSA，適用CE標誌。EN61010-1符合污染度2/過電壓類別Ⅲ。＊

符合EMC規格（EN61326-1），除工業環境外， 亦可在住宅、商業、輕工業環境中使用。

H7EC-N型加總計數器

標準型/附背光型

選購品（另售）

H7ET-N型時間計數器

標準型

附背光型

選購品（另售）

H7ER-N型數位轉速表

標準型

附背光型

選購品（另售）

H7E[]-N[]P型加總計數器/時間計數器

PCB安裝型

H7EC-N型加總計數器

額定

性能

電池使用壽命（參考值）

適用標準

H7ET-N型時間計數器

額定

性能

電池使用壽命（參考值）

適用標準

H7ER-N型數位轉速表

額定

性能

電池使用壽命（參考值）

適用標準

H7E[]-N[]P型加總計數器/時間計數器

額定

性能

適用標準

H7EC-N型加總計數器H7ET-N型時間計數器

本體

計數器本體

標準型/附背光型 H7EC-N/H7ET-N型 嵌入安裝

裝上轉接器（Y92F-34型）時的尺寸

H7EC-N/H7ET-N型

H7ER-N型數位轉速表

本體

計數器本體

標準型/附背光型 H7ER-N型 嵌入安裝

裝上轉接器（Y92F-34型）時的尺寸

H7ER-N型

H7E[]-N型共通選購品

選購品（另售）

防水襯墊

Y92S-32型

嵌入安裝用小型轉接器

Y92F-35型

纏線端子

鋰電池（3V）

與電磁計數器置換用轉接器（選購）

與電磁計數器置換後， 若先前已進行如下之面板開孔時， 可使用轉接器來因應。

Y92F-75型轉接器

Y92F-76型轉接器

Y92F-77B型轉接器

H7E[]-N[]P型加總計數器/時間計數器

本體

中文

English

Global Edition

其他產品

H7GP

H7HP

符合EMC規格（EN61326-1），除工業環境外，亦可在住宅、商業、輕工業環境中使用。

標準型/附背光型
H7EC-N/H7ET-N型
嵌入安裝

標準型/附背光型
H7ER-N型
嵌入安裝

與電磁計數器置換後，若先前已進行如下之面板開孔時，可使用轉接器來因應。
