H7GP

產品特色

高可視性、相當於IP66耐油等級的耐水性、且具耐油性的 DIN48×24尺寸加總計數器/時間計數器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

採用字符高度8.5mm的LCD與紅色LED背光，以低消耗電力實現與LED同等的高支援性。

正面部與外殼部一體成形且採用耐油零組件材料，達到IP66耐油性／NEMA4。

短機身，深度80mm的精巧外型。

使用開關切換支援NPN與PNP的各輸入模式。

同時支援外部復歸與手動復歸。

附有符合VDE0106 Part 100的防觸電用保護手指端子台護蓋。

取得安全標準UL及CSA。

符合EMC規格（EN61326-1＊），適用CE標誌。

＊工業電磁環境（EN/ IEC61326-1 第2表）

本體

加總計數器

內容		6位數加總計數器
電源電壓		淺灰	黑
AC100～240V	型號	H7GP-C	H7GP-CB
DC12～24V	型號	H7GP-CD	H7GP-CDB

時間計數器

內容		6位數時間計數器
電源電壓		淺灰	黑
AC100～240V	型號	H7GP-T	H7GP-TB
DC12～24V	型號	H7GP-TD	H7GP-TDB

選購品(選購）

商品名稱	型號
防水襯墊＊	Y92S-32
嵌入安裝用轉接器＊	Y92F-32

＊本體隨附。

如因遺失、破損等而需採購時，請依照上述型號訂購。

額定

型號		6位數加總計數器		6位數時間計數器
項目		H7GP-C	H7GP-CD	H7GP-T	H7GP-TD
電源電壓		AC100～240V (50/60Hz)	DC12～24V＊1	AC100～240V (50/60Hz)	DC12～24V＊1
外部供給電源		DC12V 50mA	-	DC12V 50mA	-
容許電壓變動範圍		額定電源電壓的85～110%
消耗電力		AC電源：6.5VA以下DC電源：0.6W以下
外觀尺寸		寬48×高24×深80 (機體深度) mm
安裝方法		嵌入安裝
外部連接方法		螺旋安裝端子
保護構造		IP66耐油性、美國NEMA標準型4 (室內)但僅限於面板表面
顯示方式		7段負型LCD (附紅色背光)
位數 (字符高度)		6位數 (字符高度8.5mm)
輸入模式		增量		累計
最大計數速度		30Hz/5kHz (以按鍵開關切換)		--
計數範圍		0～999999		--
時間範圍		--		0.1～99999.9h/1s～99h59min59s (以按鍵開關切換)
時間精度		--		±100ppm(-10～+55℃)
斷電保存方式		以EEP-ROM備份 (覆寫次數20萬次以上)資料保持性：20年以上
輸入	輸入訊號	計數、重置、按鍵保護＊2		啟動、重置、按鍵保護＊2
	輸入方式	無電壓輸入 (NPN電晶體輸入、接點輸入) / 電壓輸入 (PNP電晶體輸入)共用 (以按鍵開關切換)
	計數、重置、啟動	・無電壓輸入 (NPN電晶體輸入、接點輸入) 短路 (ON時)阻抗：1kΩ以下短路短路 (ON時)殘留電壓：DC2V以下開路 (OFF時)阻抗：100kΩ以上・電壓輸入 (PNP電晶體輸入) (ON時)阻抗：1kΩ以下 ON電壓：DC9～24V OFF電壓：DC5V以下開路 (OFF時)阻抗：100kΩ以上
	按鍵保護＊2	無電壓輸入 (NPN電晶體輸入、接點輸入) 短路 (ON時)阻抗：1kΩ以下短路 (ON時)殘留電壓：DC0.5V以下開路 (OFF時)阻抗：100kΩ以上
輸入回應速度	重置	20/1ms (配合計數速度自動切換)		20ms
	開始	-		20ms
	按鍵保護	約1s
復歸方式		外部復歸、手動復歸
使用環境溫度		-10～+55℃(不可結冰)
保存溫度		-25～+65℃(不可結冰)
使用環境濕度		35～85%
外殼表面顏色		灰色霧面 (僅正面部5Y7/1 (淺灰)或N1.5 (黑))

＊1. 漣波含量20％（p-p）以下。

＊2. 按鍵保護輸入僅有無電壓輸入（NPN電晶體輸入、接點輸入）。

即使將NPN/PNP輸入模式設為PNP輸入，按鍵保護輸入仍為無電壓輸入。

按鍵保護在於禁止操作重置鍵。復歸輸入端子的功能有效。

性能

絕緣阻抗		100MΩ min. (at 500 VDC)
耐電壓		AC2,000V 1min導電部端子與暴露非充電金屬部位之間 (AC型) AC1,000V 1min導電部端子與暴露非充電金屬部位之間 (DC型) AC2,000V 1min電源端子與控制輸入端子間 (AC型)
脈衝電壓		3kV (電源端子間)，但DC12～24V型為1kV 4.5kV (導電部端子與暴露非充電金屬部位之間)，但DC12～24V型為1.5kV
抗干擾性		±1.5kV (AC電源端子間)、±480V (DC電源端子間)、±480V (輸入端子間) 雜訊模擬器所產生的方形波雜訊(脈衝範圍100ns、1μs上揚1ns)
耐靜電耐力		顯示部：誤動作8kV、破壞15kV 按鍵開關部：誤動作4kV、破壞8kV
震動	耐久	10～55Hz單側振幅0.75mm 3方向各2h
震動	誤動作	10～55Hz單側振幅0.5mm 3方向各10min
衝撃	耐久	294m/s² 軸各方向各3次
衝撃	誤動作	196m/s² 軸各方向各3次
重量		約75g
取得標準		詳細內容請參閱「規格認證機型一覽表」。

（單位：mm）

本體

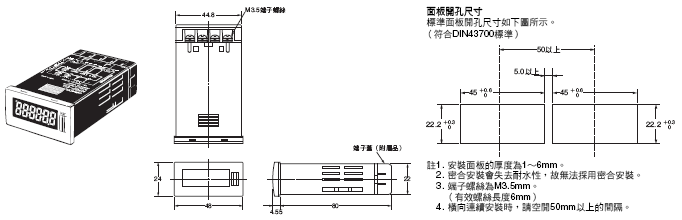

計數器本體

H7GP-C型
H7GP-T型

227_dm_1

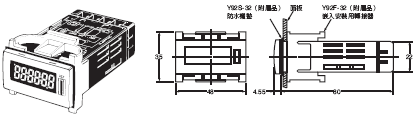

安裝轉接器時的尺寸

選購品（另售）

嵌入安裝用轉接器

Y92F-32型

安裝轉接器遺失或破損時，請另行訂購。

※本體隨附。

防水襯墊

Y92S-32型

若防水襯墊遺失、損毀時請另行訂購。

使用防水襯墊時，保護構造相當於IP66。

（襯墊會因使用環境而劣化、收縮或硬化，為確保NEMA4防水等級，建議您定期更換。
定期更換時期因使用環境而異。請客戶自行確認。
請以1年以內為基準。此外，對於未定期更換的防水襯墊，本公司恕不負責。）

如不需要防水構造，則無需安裝防水襯墊。
