H7AN

H7AN

產品特色
DIN72×72mm的暢銷計數器
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

採用設定操作簡便的撥碼開關。

可輕鬆維修之抽取式構造。

備有2位數、4位數、6位數、8位數之規格。

系列產品含加總計數器。

機型構成

訂購時請指定電源電壓。

預置計數器

H7AN (預置計數器)
2位數 4位數
電源電壓 輸出數 停電記憶 增量或減量計數器
(1方向專用)		 增減量計數器
(2方向)		 增量或減量計數器
(1方向專用)		 增減量計數器
(2方向)
AC100～240V
50/60Hz		 1段 無 型號 H7AN-2D H7AN-E2D H7AN-4D H7AN-E4D
有 型號 H7AN-2DM H7AN-E2DM H7AN-4DM H7AN-E4DM
2段 無 型號 ―― H7AN-W4D H7AN-WE4D
有 型號 H7AN-W4DM H7AN-WE4DM
DC12～24V 1段 無 型號 H7AN-2D ―― H7AN-4D ――
有 型號 H7AN-2DM H7AN-E2DM H7AN-4DM ――
2段 無 型號 ―― ―― ――
有 型號 H7AN-W4DM

H7AN (預置計數器)
6位數 8位數
電源電壓 輸出數 停電記憶 增量、減量、增減量(2方向)計數器
AC100～240V
50/60Hz		 1段 無 型號 H7AN-R6D H7AN-R8D
有 型號 H7AN-R6DM H7AN-R8DM
2段 無 型號 H7AN-RW6D ――
有 型號 H7AN-RW6DM
DC12～24V 1段 無 型號 ――
有 型號 H7AN-R6DM H7AN-R8DM
2段 無 型號 ―― ――
有 型號 H7AN-RW6DM

加總計數器

H7AN (加總計數器)
4位數 6位數 8位數
電源電壓 停電記憶 增量或減量計數器
(1方向專用)		 增減量計數器(2方向) 增量、減量、增減量(2方向)計數器
AC100
～240V
50/60Hz		 無 型號 H7AN-T4 ―― H7AN-RT6 ――
有 型號 H7AN-T4M H7AN-ET4M H7AN-RT6M H7AN-RT8M
DC12
～24V		 無 型號 ―― ―― ――
有 型號 H7AN-T4M H7AN-RT6M H7AN-RT8M

選購品（選購）

商品名稱 型號
安裝零件＊
Y92H-5(2個裝)
＊附屬於本體

種類

所有類型皆附有安裝零件

預置計數器／可切換增量、減量的類型

動作方式 切換增量、減量(透過撥動開關切換增量(UP)與減量(DOWN))
安裝方法 嵌入安裝
動作模式 N、F、C、R、K、P、Q (透過迴轉式撥動開關切換)
輸入訊號方式(計數、復位輸入) 藉由接點輸入訊號電壓、電晶體輸入訊號電壓的「H」「L」進行輸入(電壓輸入)
控制輸出 1段計數器：接點1c與電晶體輸出(可切換動作「H」「L」可)
2段計數器：接點1a2段與電晶體輸出(可切換動作「H」「L」可) 2段
計數值設定方法 常時讀取方式
停電記憶的有無 無 有無切換(以撥動開關切換)
數字顯示 有(7段LED (字符高度：10mm)、UP亮燈顯示)
位數
段數
型號		 2位數 1段
H7AN-2D
H7AN-2DM
4位數 1段
H7AN-4D
H7AN-4DM
2段
H7AN-W4D
H7AN-W4DM

增減量型

動作方式 增減量(透過迴轉式撥動開關切換)
UP/DOWN A (指令輸入)(由0開始增加至設定值為止)
UP/DOWN B (個別輸入)(由0開始增加至設定值為止)
UP/DOWN C (相位差輸入)(由0開始增加至設定值為止)
UP/DOWN D (指令輸入)(由設定值開始減少至0為止)
UP/DOWN E (個別輸入)(由設定值開始減少至 0為止)
UP/DOWN F (相位差輸入)(由設定值開始減少至 0為止)
安裝方法 嵌入安裝
動作模式 N、F、C、R、K、P、Q (透過迴轉式撥動開關切換)
輸入訊號方式(計數、復位輸入) 藉由接點輸入訊號電壓、電晶體輸入訊號電壓的「H」「L」進行輸入(電壓輸入)
控制輸出 1段計數器：接點1c與電晶體輸出(可切換動作「H」「L」可)
2段計數器：接點1a2段與電晶體輸出(可切換動作「H」「L」可) 2段
計數值設定方法 常時讀取方式
停電記憶的有無 無 有無切換(以撥動開關切換)
數字顯示 有(7段LED (字符高度：10mm、UP亮燈顯示)
位數
段數
型號
 2桁 1段
H7AN-E2D
H7AN-E2DM
4桁 1段
H7AN-E4D
H7AN-E4DM
2段
H7AN-WE4D
H7AN-WE4DM

切換增量、減量、增減量型

動作方式 切換增量、減量、增減量(UP/DOWN A～F)
安裝方法 嵌入安裝
輸入訊號方式(計數、復位輸入) 藉由接點輸入訊號電壓、電晶體輸入訊號電壓的「H」「L」進行輸入(電壓輸入)
停電記憶的有無 無 有無切換(以撥動開關切換)
數字顯示 7段LED (字符高度：8mm)
位數、型號 6位數
H7AN-RT6
H7AN-RT6M
8位數 ――
H7AN-RT8M

加總計數器／可切換增量、減量的類型

動作方式 切換增量、減量(透過撥動開關切換增量(UP)與減量(DOWN))
安裝方法 嵌入安裝
輸入訊號方式(計數、復位輸入) 藉由接點輸入訊號電壓、電晶體輸入訊號電壓的「H」「L」進行輸入(電壓輸入)
停電記憶的有無 無 有無切換(以撥動開關切換)
數字顯示 7段LED (字符高度：10mm)
位數、型號 4位數 H7AN-T4 H7AN-T4M

增減量型

動作方式 增減量(透過迴轉式撥動開關切換)
UP/DOWN A (指令輸入)(由0開始增加至滿刻度為止)
UP/DOWN B (個別輸入)(由0開始增加至滿刻度為止)
UP/DOWN C (相位差輸入)(由0開始增加至滿刻度為止)
UP/DOWN D (指令輸入)(由滿刻度開始減少至0為止)
UP/DOWN E (個別輸入)(由滿刻度開始減少至0為止)
UP/DOWN F (相位差輸入)(由滿刻度開始減少至0為止)
安裝方法 嵌入安裝
輸入訊號方式(計數、復位輸入) 藉由接點輸入訊號電壓、電晶體輸入訊號電壓的「H」「L」進行輸入(電壓輸入)
停電記憶的有無 有無切換(以撥動開關切換)
數字顯示 7段LED (字符高度：10mm)
位數、型號 4位數 H7AN-ET4M

切換增量、減量、增減量型

動作方式 切換增量、減量、增減量(UP/DOWN A～F)
安裝方法 嵌入安裝
輸入訊號方式(計數、復位輸入) 藉由接點輸入訊號電壓、電晶體輸入訊號電壓的「H」「L」進行輸入(電壓輸入)
停電記憶的有無 無 有無切換(以撥動開關切換)
數字顯示 7段LED (字符高度：8mm)
位數、型號 6位數 H7AN-RT6 H7AN-RT6M
8位數 ―― H7AN-RT8M

額定

電源電壓 ・AC100～240V 50/60Hz・DC12～24V＊1
容許電壓變動範圍 額定電源電壓的85～110%
消耗電流 約10VA (AC100V時)約5W (DC24V時)
CP1、CP2
計數輸入的
最大計數速度		 2位數：僅30Hz
4位數、6位數、8位數：30/5kHz (切換)
最小訊號寬度(ON/OFF比1：1)
30Hz：16.7ms 「H」：DC+5～+30V
5kHz：0.1ms 「L」：DC0～+2V
重置 電源重置＊2：重置訊號時間的最小值0.5s、開啟電源後的重置時間0.05s
外部復歸、手動重置： 重置訊號時間的最小值0.02s
重置訊號結束後的重置時間0.05s
自動重置＊3
控制輸出 接點：AC250V 3A電阻負載(cosφ＝1)最小使用負載DC5V 10mA (P水準、參考值)
電晶體：輸出電阻1.5kΩ開關容量DC30V max.100mA max.
外部供給電源 DC12V±10% 80mA (漣波5%以下)
使用環境溫度 -10～+55°C(不結冰)
保存溫度 -25～+65°C(不結冰)
使用環境濕度 35～85%
外殼表面顏色 淺灰色(孟塞爾標準色5Y7/1)

＊1. 漣波含量在20%以下。
＊2. 不含-M類型下設定為「有停電記憶」時
＊3. 僅預置計數器。

性能

絕緣阻抗 100MΩ min. (at 500 VDC) (導電部端子與暴露非充電金屬部位、非連續接點之間)
耐電壓 AC2,000V 50/60Hz 1min (導電部端子與暴露非充電金屬部位)
AC750V 50/60Hz 1min (非連續接點)
脈衝電壓 6kV (操作電源端子之間) 6kV (導電部端子與暴露非充電金屬部位)
抗干擾性 電源端子之間：±2kV （DC12～24V型為±480V）
輸入端子之間：±500V
藉由雜訊模擬器模擬方形波雜訊（脈衝範圍100ns、上升1ns）
震動 耐久 10～55Hz單側振幅0.375mm 3方向各2h
誤動作 10～55Hz單側振幅0.25mm 3方向各10min
衝擊 耐久 300m/s2 6方向各3次
誤動作 100m/s2 6方向各2次
使用壽命 機械性 1,000萬次以上
電力性 10萬次以上(AC250V 3A電阻負載)＊1
停電記憶方式＊2 非揮發性記憶體(寫入次數100萬次資料保持：10年)
重量 約360g

＊1.請確認電氣壽命曲線。
＊2.僅限於-M型

適用規格

安全規格 UL508/CSA C22.2 No.14
EN61010-1 (IEC61010-1)：污染度2/過電壓類別Ⅱ
EMC (EMI) EN61326-1
放射干擾電場強度EN55011 Group 1 classA
雜音端子電壓EN55011 Group 1 classA
(EMS) EN61326-1
靜電氣放電抵抗EN61000-4-2
電場強度抗擾性EN61000-4-3
傳導性雜訊抗擾性EN61000-4-6
無線電脈衝抗擾性EN61000-4-4
突波抗擾性EN61000-4-5
電壓突降/電斷抗擾性EN61000-4-11

電氣壽命曲線（參考值）

電阻負載

H7AN 額定/性能 8

電感負載

H7AN 額定/性能 9
H7AN 額定/性能 10

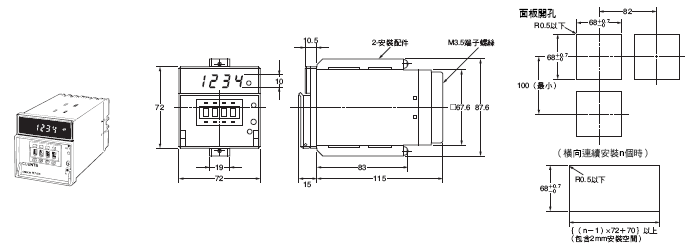

（單位：mm）

計數器本體

H7AN型(此圖前方面板為H7AN-4D型顯示情形。)

225_dm_1
註1. 標準面板開孔如右圖所示。（符合DIN43700標準）
2. 可安裝於板厚1～5mm的面板上。
3. 安裝時請使用配件的安裝金具確實安裝。
金具追加訂購的型號為Y92H-5型(2個裝)。
