H7BX

產品特色

明亮易讀的LCD顯示。「新標準」數位計數器 DIN72×72mm尺寸新登場！

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

使用附背光燈的LCD實現高度辨識性。

具有數值顏色變色功能（紅⇔綠），即使從遠處也可確認輸出狀態。

採用各位數按鍵始操作更簡便。

基本設定皆可使用DIP開關進行。

具有加總計數器、預設計數器、雙重計數器、轉速器功能。

支援NPN/PNP多重輸入、直流2線式感測器，可因應各種不同的輸入。

取得UL、CSA認證。符合CE標章。

防水構造（相當於IP54僅正面部份）。

＊可選擇的功能將依型號而異。

本體

外部供給電源	輸出構成	電源電壓	1段設定	2段設定
外部供給電源	輸出構成	電源電壓	型號	型號
DC12V	接點輸出＋ NPN電晶體輸出	AC100～240V	H7BX-A	H7BX-AW
DC12V	接點輸出＋ NPN電晶體輸出	AC24V/DC12～24V	H7BX-AD1	H7BX-AWD1

選購品（另售）

商品名稱	型號
軟質保護蓋	Y92A-72F1
硬質保護蓋	Y92A-72
端子蓋＊	Y92A-72T

＊產品中隨附。

額定

型號		H7BX-A/AD1	H7BX-AW/AWD1
種類		預設計數器	預置計數器/轉速器
功能		1段預設計數器加總計數器（切換）＊1	1段預設計數器 2段預設計數器加總計數器＊1 定量計數器雙重計數器轉速器（切換）
額定	電源電壓＊2	H7BX-A/AW：AC100～240V 50/60Hz H7BX-AD1/AWD1：AC24V 50/60Hz/DC12～24V （漣波含量20％以下）
	容許電壓範圍	額定電源電壓的85～110％（DC12V為90～110％）
	消耗電力	H7BX-A/AW：9.6VA以下（AC100～240V） H7BX-AD1/AWD1：8VA以下（AC24V）、5.3W以下（DC12～24V）
安裝方法		嵌入安裝
外部連接方法		螺絲端子
保護構造		IP54 （僅正面部分）
輸入訊號		CP1、CP2、復歸1、復歸2、按鍵保護
計數器	最大計數速度	30Hz、5kHz （切換）（ON/OFF比1：1） CP1、CP2共通設定
	輸入模式	增量、減量、增減量（UP/DOWN A （指令輸入）、UP/DOWN B （個別輸入）、UP/DOWN C （位相差輸入））
	輸出模式	N、F、C、R、K-1、P、Q、A、K-2、D、L	N、F、C、R、K-1、P、Q、A、K-2、D、L、H
	單擊時間	0.01～99.99s
	復歸方式	外部復歸（切換最小訊號寬度1ms、20ms）、手動復歸、自動復歸（依C、R、P、Q模式的動作執行內部復歸）
轉速器	脈衝量測方式	--	週期量測方式（取樣週期：200ms）
	最大計數速度	--	30Hz、10kHz （切換）
	量測範圍	--	30Hz ：0.01Hz～30.00Hz 10kHz：0.01Hz～10kHz
	測量精度	--	±0.1％F.S.±1digit以下（at 23±5℃）
	輸出模式	--	上下限／範圍／上限／下限
	自動歸零時間	--	0.1～99.9s
	啟動補償計時器	--	0.0～99.9s
	平均回數	--	OFF/2次/4次/8次
預縮放功能		有（0.001～99.999）
小數點設定		有（末3位數）
感測器等待時間		290ms以下（感測器等待時間內，因控制輸出為OFF而不受理輸入）
按鍵保護輸入		應答速度：約1s 無電壓（NPN）輸入（固定）短路阻抗：1kΩ以下（0Ω時的流出電流約12mA）短路時殘留電壓：3V以下、開路時阻抗：100kΩ以上
輸入方式（按鍵保護輸入除外）		無電壓（NPN）輸入/電壓（PNP）輸入（切換）無電壓輸入時：短路阻抗：1kΩ以下（0Ω時的流出電流約12mA）短路時殘留電壓：3V以下、開路時阻抗：100kΩ以上電壓輸入時：“H”等級：DC4.5～30V、“L”等級：DC0～2V （輸入電阻約4.7kΩ）
供給外部機器的電源		DC12V （±10％） 100mA max.（詳細說明請參閱第25頁的「・關於外部供給電源」。）
控制輸出		繼電器輸出接點部：AC250V/DC30V 3A電阻負載（cosφ＝1）最小適用負載：DC5V 10mA （P水準、參考值）電晶體輸出部：DC30V max. 100mA max. 殘留電壓DC1.5V以下（實力約DC1V）漏電流0.1mA以下
顯示方式＊3		附背燈的7段LCD 字符高度計數值：13.5mm （紅色/綠色）設定值：9mm （綠色）
位數		6位數－99999～999999 （－5位數～＋6位數）	6位數使用計數器時：－99999～999999 （－5位數～＋6位數）使用轉速器時：0～999999 （6位數）
存儲器備份方式		EEP-ROM （可覆寫10萬次以上）資料維持性：10年以上
使用溫度範圍		－10～＋55℃ （但不得結冰）
保存溫度範圍		－25～＋65℃ （但不得結冰）
使用環境濕度		25～85％（但不得結露）
外殼顏色		黑（N1.5）
配件		嵌入安裝用金具2個、端子蓋	嵌入安裝用金具2個、端子蓋、DIP開關設定用標籤

＊1. 1段預設計數器＋加總計數器的功能。
＊2. 請勿將變流器的輸出作為電源使用。
＊3. 僅電源開啟時顯示。未通電時不顯示。

性能

絕緣電阻		100MΩ min. (at 500 VDC) 導電部端子與暴露非充電金屬部位、非連續接點之間
耐電壓		充電金屬部位與非充電金屬部位之間：AC2,000V 50/60Hz 1min 電源與輸入迴路之間：AC2,000V 50/60Hz 1min （H7BX-A[]D1除外）AC1,000V 50/60Hz 1min （H7BX-A[]D1）控制輸出與電源、輸入迴路之間：AC2,000V 50/60Hz 1min 非連續接點之間：AC1,000V 50/60Hz 1min
脈衝電壓		電源端子之間：3.0kV （AC24V/DC12～24V型為1.0kV）導電部端子與暴露非充電金屬部位之間：4.5kV （AC24V/DC12～24V型為1.5kV）
抗干擾性		電源端子之間：±1.5kV 輸入端子之間：±600V 雜訊模擬器所產生的方形波雜訊（脈衝寬幅100ns/1μs、上揚1ns）
耐靜電耐力		8kV （誤動作）、15kV （破壞）
震動	耐久	10～55Hz單側振幅0.75mm 3方向各2h
震動	誤動作	10～55Hz單側振幅0.5mm 3方向各10min
衝擊	耐久	294m/s² 3軸6向各3次
衝擊	誤動作	98m/s² 3軸6向各3次
繼電器使用壽命		機械壽命：1,000萬次以上、電氣壽命：10萬次以上（AC250/DC30V 3A電阻負載）＊
重量		约250g

＊請確認電氣壽命曲線。

電氣壽命曲線（參考值）

適用標準

安全標準

cURus ：UL508/CSA C22.2 No.14
EN61010-1(IEC61010-1) ：：污染度2/過電壓類別Ⅱ
EN61326
VDE0106/part100

EMC

(EMI) ：EN61326
放射干擾電場強度：EN55011 Group 1classA
雜音端子電壓：EN55011 Group 1 classA
(EMS)： EN61326
靜電氣放電抵抗：EN61000-4-2：4kV 接觸放電、8kV （空氣中）
電場強度抗擾性：EN61000-4-3：10V/m AM變調（80MHz～1GHz）、10V/m 脈衝變調（900MHz±5MHz）
傳導性雜訊抗擾性：EN61000-4-6：3V(0.15～80MHz)
無線電脈衝抗擾性：EN61000-4-4：2kV電源線1kV I/O訊號線
突波抗擾性：EN61000-4-5：1kV線間（電源線、輸出線（繼電器輸出））、2kV 大地間（電源線、輸出線（繼電器輸出））
電壓突降/電斷抗擾性：EN61000-4-11：0.5週期、100％（額定電壓）

＊工業電磁環境（EN/IEC61326-1 第2表）

輸入輸出功能

做為計數器用途時(＊1)

輸入功能	CP1、CP2	（1）使用雙重計數器以外的功能 •匯入計數訊號。 •可受理增量、減量、增減量（指令/個別/位相差）輸入的訊號。（2）使用雙重計數器時 •CP1輸入時匯入CP1計數訊號，CP2輸入時匯入CP2計數訊號。 •可受理增量輸入的訊號。
	復歸/ 復歸1	（1）使用雙重計數器以外的功能 • 復歸計數值與輸出（定量計數器使用時為OUT2輸出）。（＊2） • 在復歸/復歸1輸入中無法計數。 • 在復歸中會亮起復歸顯示。（2）使用雙重計數器時 • 復歸CP1計數值（＝0）。 • 在復歸1輸入時，無法接收CP1輸入的計數。 • 在復歸1輸入時，會亮起復歸顯示。
	總復歸/ 復歸2	復歸功能會依所選的功能而異。（＊3）
輸出功能	OUT1、2	達到各設定值時，會依照指定的輸出模式進行輸出。

＊1. 有關輸入輸出功能的動作，請參閱第13～16頁。
＊2. 在增量、增減量模式下為“0”，在減量模式下，1段型為設定值、2段型為設定值2。
＊3. 復歸操作如下。（復歸指示燈熄滅。）

功能	復歸操作
1段／2段預設計數器	不會動作（未使用）
加總計數器	• 復歸總計數值。 • 在總復歸輸入時，總計數值保持為“0”。
定量計數器	• 復歸定量計數值與定量輸出（OUT1）。 • 在復歸2輸入時，定量計數值保持為“0”。
雙重計數器	• 復歸CP2計數值。 • 在復歸2輸入時，無法接收CP2輸入的計數。

做為轉速器用途時

輸入功能	CP1、CP2	讀取計數訊號。（禁止使用CP2輸入）
輸入功能	復歸1/復歸2	• 保持（Hold）量測值及輸出。（禁止使用復歸2輸入） • 在保持時，復歸指示燈亮燈。
輸出功能	OUT1、2	達到各比較值時，會依照指定的輸出模式進行輸出。

共通

按鍵保護輸入	• 禁止操作正面按鍵。 • 可透過「功能設定模式」設定按鍵保護等級。 • 透過按鍵保護端子的短路使按鍵保護生效。

註. 詳細說明請參閱第23頁。

（單位：mm）

本體

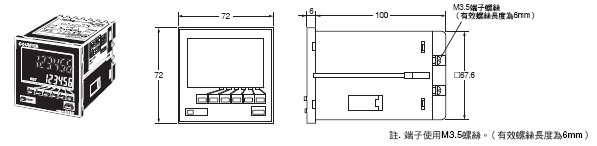

計數器本體
H7BX-A[][]型

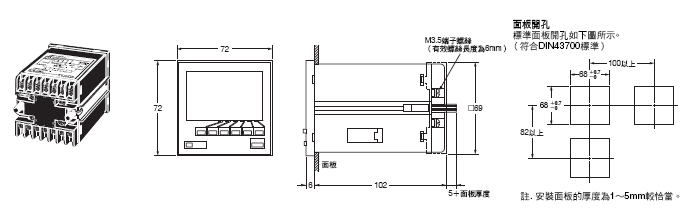

加裝嵌入安裝用金具時的尺寸
H7BX-A[][]型（本體隨附嵌入安裝用金具）

1931_dm_2

選購配件（選購）

軟質保護蓋

Y92A-72F1型

註. 軟質保護蓋會因使用環境而劣化、收縮或硬化，建議定期更換。

硬質保護蓋

Y92A-72型

端子蓋＊

Y92A-72T型
VDE0106/T100）

1931_dm_6
