H7CX-R[]-N

產品特色

看得更清楚，使用更方便。No.1的轉速器再進化！

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

基本功能

● 超短機身

大幅縮短機身厚度，有效提升控制板的薄型化！

端子台DC12～24V型：59mm
端子台 AC100～240V型：78mm ＊
插座型（外殼部）：63.7mm
＊電源電路與輸入電路已絕緣分離。

● 提升辨識度
顯示現值的字符高度為業界最高，字符高達12mm （4位數型）。
視野角度寬廣，明亮的顯示展現卓越辨識度。此外，增加了可顯示的類別，不僅設定上更易懂，第一顯示更有3 色（紅/綠/橘）可供切換，即使從遠處也能確認輸出狀態。

※ H7CX-A11及-R11型系列以外機型支援顯示色切換。

● 卓越的操作性
跟著各行上/下滾輪(6位數型的則為各行上升鍵)的指示，操作簡單。

安全／信賴

● 電源／輸入電路絕緣分離
計數器內部的電源電路與輸入電路已絕緣分離。非絕緣計數器有禁止輸入0V線接地等接線限制，一旦接線錯誤將導致計數器故障，而H7CX型則無此擔憂。
※ DC12～24V規格除外。

● 設定值限制功能

可設定值的上限，因此可避免設定錯誤等原因導致輸出機器進行無法預測的動作。

● 輸出次數計數功能
累計輸出設為ON之後的計數（可顯示警報、監視次數，以1000次為單位）。有助於預估計數器及負載設備的使用壽命。

其他

● 僅更換前方面板即可改變正面顏色
有黑/白/淺灰3色供選擇，可搭配您要安裝的面板顏色更換前方面板附屬品（選購）（轉速器專用型除外）。

● NPN/PNP多重輸入
支援直流2線式感測器，且可支援各種不同的輸入。

●防水/防塵構造（UL508 Type4X：IP66）
即使在有水噴濺的地方也能放心使用。
※ 使用Y92S-29型防水襯墊時

● 加強按鍵保護功能
有7種不同類型供選擇。可配合各種用途進行設定。

● 新增功能新增雙計數器功能並加強了轉速器功能等，藉由方便的新功能拓展應用範圍。
（主要新設的轉速器功能）
・ 2輸入控制（獨立量測、誤差、絕對值比例、誤差比例）模式
・峰值/底值保持功能
・輸出遲滯設定功能
・輸出OFF延遲功能
・量測方式切換（脈衝週期／脈衝範圍）
・啟動補償計時器
・自動歸零時間
・選擇平均方法／平均回數
・ AMD互換模式
註. 關於各功能的適用機型，請確認下列「■機型構成」一覽表。

機種構成

種類	功能	外部連接	設定	顯示位數	輸出	電源電壓	型號
轉速器	・轉速器	插座 (11 Pin)	1段設定 (1輸出輸入)	6位數	接點輸出(1c)	AC100～240V	H7CX-R11-N
			1段設定 (1輸出輸入)		接點輸出(1c)	AC24V/DC12～24V	H7CX-R11D1-N
			1段設定 (2輸出輸入)		接點輸出(1c+1a)	AC100～240V	H7CX-R11W-N
			1段設定 (2輸出輸入)		接點輸出(1c+1a)	AC24V/DC12～24V	H7CX-R11WD1-N

註. . 搭載的功能會因型號而異，訂購時請先確認詳細規格。

選購品（選購）

● 前面板（交換用）

型號	顏色	適用計數器
Y92P-CXC4G	淺灰(5Y7/1)	4位數型
Y92P-CXC4S	白(5Y9.2/0.5)
Y92P-CXC4B	黑(N1.5)
Y92P-CXC6G	淺灰(5Y7/1)	6位數型
Y92P-CXC6S	白(5Y9.2/0.5)
Y92P-CXC6B	黑(N1.5)

註1. 安裝面板時可更換板面的顏色。出廠時安裝的板面顏色為黑色（N1.5）。
2. 更換用的前方面板印有「COUNTER」字樣。

● 軟質保護蓋

型號	備註
Y92A-48F1

● 硬質保護蓋

型號	備註
Y92A-48

● 嵌入安裝用轉接器

型號	備註
Y92F-30	端子台型機種內隨附。
Y92F-45	請用於替換DIN72×72mm的機器(面板開孔68×68mm)的用途。

● 防水襯墊

型號	備註
Y92S-29	端子台型機種內隨附。

● 連接插座

型號	種類	可連接的型號	備註
P2CF-11	表面連接插座	H7CX-[]11[]-N
P2CF-11-E	表面連接插座 (手指保護型)		無法使用圓形端子。請使用Y形等端子。
P3GA-11	背面連接插座		搭配端子蓋(Y92A-48G型)一起使用即可達到手指保護效果。

● 端子蓋（背面連接插座 P3GA-11型用）

型號	備註
Y92A-48G

額定

種類		轉速器
型號		H7CX-R11[]-N				H7CX-R11W[]-N
輸入模式		僅1輸入				僅2輸入
額定	電源電壓＊1	・ AC100～240V 50/60Hz ・ AC24V 50/60Hz/DC12～24V
	容許電壓變動範圍	額定電源電壓的85～110% (DC12～24V為90～110%)
	消耗電力	約9.4VA (AC100～240V)、約7.2VA/4.7W (AC24V/DC12～24V)、約3.7W (DC12～24V)
安裝方法		嵌入安裝、表面安裝 (共用)
外部連接方法		11針腳座
保護構造		IEC規範 IP66、UL508 Type4X (室內)，但僅限面板表面 (使用防水襯墊 Y92S-29型時)
輸入訊號		計數、保持				計數1、計數2
脈衝量測方式		轉速器模式(週期量測)		AMD互換模式(連續量測)		轉速器模式(週期量測)
最大計數速度		30Hz(最小脈衝寬度16.7ms)	10kHz(最小脈衝寬度0.05ms)	――		切換30Hz (最小脈衝寬度16.7ms)、5kHz (最小脈衝寬度0.1ms)
最小輸入訊號寬		――		10ms	1ms	――
量測範圍		0.001～30.00Hz	0.001Hz～10kHz	0.026～999999s	0.003～999999s	0.01～5kHz
取樣週期		最小200ms		連續 (最小間隔10ms)		最小200ms
顯示刷新週期		・輸入脈衝為5Hz以上時未使用平均功能時：200ms 使用平均功能時：200×平均回數 (ms) ・輸入脈衝未滿5Hz時未使用平均功能時：最大為輸入脈衝週期的2倍使用平均功能時：最大為 (輸入脈衝週期×平均回數)的2倍
測量精度		±0.1%F.S.±1digit以下 (at23±5℃)
輸出模式		上下限/範圍/上限/下限				上限/下限
自動歸零時間		0.1～999.9s (僅轉速器模式時)
啟動補償計時器		0.0～99.9s
平均功能		可選擇單純平均/移動平均、次數：OFF/2次/4次/8次
預縮放功能		0.001～99.999 (僅轉速器模式時)
小數點設定		末3位數
感測器等待時間		290ms以下 (感測器等待時間內，因控制輸出為OFF而不受理輸入)
輸入	輸入方式	無電壓（NPN）輸入/電壓（PNP）輸入切換無電壓輸入短路阻抗：1kΩ以下（0Ω時的流出電流約12mA）短路時殘留電壓：3V以下開路時阻抗：100kΩ以上電壓輸入 “H”等級：DC4.5～30V “L”等級：DC0～2V （輸入電阻約4.7kΩ）
輸入	保持	最小輸入訊號寬：20ms				――
供給外部機器的電源		DC12 V (±10%) 100mA ※詳情請參閱第 52頁的「使用注意事項」。
控制輸出		接點輸出 AC250V/DC30V 3A 電阻負載 (cosφ＝1) 最小適用負荷：DC5V 10mA (P水準、參考值)
顯示方式＊2		7段負型液晶顯示字符高度量測值：10mm (紅色)、比較值：6mm (綠色)
位數		6位數 0～999999
存儲器備份方式		EEP-ROM (可覆寫10萬次以上)資料維持性：10年以上
使用環境溫度		-10～+55℃ (密合安裝時：-10～+50℃)(不可凍結、凝結)
保存溫度範圍		-25～+70℃ (不可凍結、凝結)
使用環境濕度		25～85%
外殼表面顏色		黑 (N1.5)

＊1. 請勿將變流器的輸出作為電源使用。DC規格的漣波含量在20%以下。
＊2. 僅電源開啟時顯示。未通電時不顯示。

性能

絕緣阻抗		100MΩ min. (at 500 VDC) 導電部端子與暴露非充電金屬部位、非連續接點之間
耐電壓		充電金屬部位與非充電金屬部位之間：AC2,000V 50/60Hz 1min 電源與輸入電路之間：AC2,000V 50/60Hz 1min (AC24V/DC12～24V型為AC1,000V) 控制輸出與電源、輸入電路之間：AC2,000V 50/60Hz 1min 非連續接點之間：AC1,000V 50/60Hz 1min
脈衝電壓		電源端子之間：3.0kV (AC24V/DC12～24V型為1.0kV) 導電部端子與暴露非充電金屬部位之間：4.5kV (AC24V/DC12～24V型為1.5kV)
抗干擾性		電源端子之間：±1.5kV 輸入端子之間：±600V 藉由雜訊模擬器模擬方形波雜訊 (脈衝範圍100ns/1μs、上升1ns)
耐靜電耐力		8kV (誤動作)、15kV (破壞)
震動	耐久	10～55Hz 單側振幅0.75mm 3方向各2h
震動	誤動作	10～55Hz 單側振幅0.35mm 3方向各10min
衝擊	耐久	300m/s² 3軸各方向各3次
衝擊	誤動作	100m/s² 3軸各方向各3次
使用壽命		機械壽命：1,000萬次以上電氣壽命：10萬次以上 (AC250V 3A 電阻負載、環境溫度條件：23℃)＊
重量		約110 g (僅本體)

＊請確認電氣壽命曲線。

● 電氣壽命曲線（參考值）

DC125V cosφ＝1且最大0.15A時可開閉（壽命約10萬次）
L/R＝7ms且最大0.1A時可開閉（壽命約10萬次）

適用標準

安全標準

cULus (或cURus)：UL508/CSA C22.2 No.14＊
EN61010-1 (IEC61010-1)：污染度2/過電壓類別Ⅱ
B300 PILOT DUTY
1/4HP AC120V、1/3HP AC240V、3A 電阻負載

EMC

(EMI)： EN61326 ＊2
放射干擾電場強度： EN55011 Group 1 class A
雜音端子電壓： EN55011 Group 1 class A
(EMS)： EN61326 ＊2
靜電氣放電抵抗 EN61000-4-2： 4kV 接觸放電、 8kV(空氣中)
電場強度抗擾性 EN61000-4-3： 10V/m AM變調 (80MHz～1GHz)、 10V/m 脈衝變調 (900MHz±5MHz)
傳導性雜訊抗擾性 EN61000-4-6： 10V (0.15～80MHz)
無線電脈衝抗擾性 EN61000-4-4： 2kV (電源線)、 1kV I/O訊號線
突波抗擾性 EN61000-4-5： 1kV線間 (電源線、輸出線)、 2kV 大地間 (電源線、輸出線)
電壓突降/電斷抗擾性 EN61000-4-11：0.5週期、100% (額定電壓)

＊1. H7CX-R11@型的適用標準如下。使用cUL （Listing）：OMRONP2CF （-E）型插座時 cUR （Recognition）：使用上述以外的插座時

＊2. 工業電磁環境（EN/ IEC61326-1 第2表）

輸入輸出功能

輸入功能	計數、計數1、計數2	匯入計數訊號。
輸入功能	保持	・保持 (Hold)量測值及輸出。・在保持時，保持顯示會亮起。＊
輸出功能	OUT	達到比較值時，會依照指定的輸出模式進行輸出。

＊關於保持（Hold）功能，請參閱第 49 頁。

・從輸入重置訊號後，直到輸出變成OFF為止的輸出延遲時間如下。（參考值）

重置訊號最小寬度	輸出延遲時間
1ms	0.8～1.2ms
20ms	15～25ms

（單位：mm）

本體

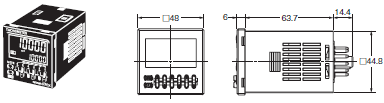

● 轉速器本體

H7CX-R[]-N型

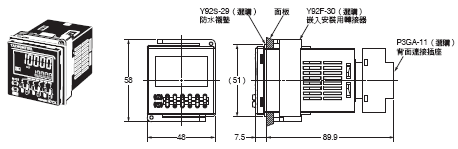

● 安裝有轉接器時的尺寸（轉接器與防水襯墊選購）

H7CX-R[]-N型

面板開孔

標準面板開孔如下。（符合DIN43700標準）

註1. 安裝面板的厚度為1～5mm。
2. 若以作業方便性為考量，安裝時建議轉接器勾子那一面需留15mm以上間隔（面板開孔間隔為60mm以上）。
3. 可橫向密合安裝。安裝嵌入安裝轉接器時，無鉤子的那一面為側面。但是進行密合安裝後將喪失耐水性。

● 安裝插座時的尺寸

H7CX-R[]-N型

＊因鋁軌的種類而異（參考值）
