H7CX-A[]-N

產品特色

看得更清楚，使用更方便。No.1的計數器再進化！

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

基本功能

● 超短機身
大幅縮短機身厚度，有效提升控制板的薄型化！
端子台DC12～24V型：59mm
端子台 AC100～240V型：78mm ＊
插座型（外殼部）：63.7mm
＊電源電路與輸入電路已絕緣分離。

●提升辨識度
顯示現值的字符高度為業界最高，字符高達12mm （4位數型）。
視野角度寬廣，明亮的顯示展現卓越辨識度。
此外，增加了可顯示的類別，不僅設定上更易懂，第一顯示更有3色（紅/綠/橘）可供切換，即使從遠處也能確認輸出狀態。

●卓越的操作性
跟著各行上/下滾輪(6位數型的則為各行上升鍵)的指示，操作簡單。

安全／信賴

●電源／輸入電路絕緣分離
計數器內部的電源電路與輸入電路已絕緣分離。
非絕緣計數器有禁止輸入0V線接地等接線限制，一旦接線錯誤將導致計數器故障，而H7CX型則無此擔憂。
※ DC12～24V規格除外。

●設定值限制功能
可設定值的上限，因此可避免設定錯誤等原因導致輸出機器進行無法預測的動作。

●輸出次數計數功能
累計輸出設為ON之後的計數（可顯示警報、監視次數，以1000次為單位）。有助於預估計數器及負載設備的使用壽命。

其他

●僅更換前方面板即可改變正面顏色
有黑/白/淺灰3色供選擇，可搭配您要安裝的面板顏色更換前方面板附屬品（選購）（轉速器專用型除外）。

● NPN/PNP多重輸入
支援直流2線式感測器，且可支援各種不同的輸入。

●防水/防塵構造（UL508 Type4X：IP66）
即使在有水噴濺的地方也能放心使用。
※ 使用Y92S-29型防水襯墊時

● 加強按鍵保護功能
有7種不同類型供選擇。可配合各種用途進行設定。

● 新增功能新增雙計數器功能並加強了轉速器功能等，藉由方便的新功能拓展應用範圍。
（主要新設的轉速器功能）
・ 2輸入控制（獨立量測、誤差、絕對值比例、誤差比例）模式
・峰值/底值保持功能
・輸出遲滯設定功能
・輸出OFF延遲功能
・量測方式切換（脈衝週期／脈衝範圍）
・啟動補償計時器
・自動歸零時間
・選擇平均方法／平均回數
・ AMD互換模式
註. 關於各功能的適用機型，請確認下列「■機型構成」一覽表。

機種構成

種類	功能	外部連接	設定	顯示位數	輸出	電源電壓	型號
預置計數器	･1段預置計數器･總數預設計數器	插座 (11 Pin)	1段設定	4位數	接點輸出(1c)	AC100～240V	H7CX-A114-N
					電晶體輸出 (1a)	AC100～240V	H7CX-A114S-N
					接點輸出(1c)	AC24V/ DC12～24V	H7CX-A114D1-N
				6位數	接點輸出(1c)	AC100～240V	H7CX-A11-N
					電晶體輸出 (1a)	AC100～240V	H7CX-A11S-N
					接點輸出(1c)	AC24V/ DC12～24V	H7CX-A11D1-N
					電晶體輸出 (1a)	AC24V/ DC12～24V	H7CX-A11SD1-N
		螺旋安裝端子台		4位數	接點輸出(1c)	AC100～240V	H7CX-A4-N
					電晶體輸出 (1a)	AC100～240V	H7CX-A4S-N
					接點輸出(1c)	DC12～24V	H7CX-A4D-N
					電晶體輸出 (1a)	DC12～24V	H7CX-A4SD-N
				6位數	接點輸出(1c)	AC100～240V	H7CX-A-N
					電晶體輸出 (1a)	AC100～240V	H7CX-AS-N
					接點輸出(1c)	DC12～24V	H7CX-AD-N
					電晶體輸出 (1a)	DC12～24V	H7CX-ASD-N
	･1段預置計數器･2段預置計數器･總數預設計數器･定量計數器･雙重計數器･雙計數器		2段設定	4位數	接點輸出 (1a+1c)	AC100～240V	H7CX-A4W-N
	･1段預置計數器･2段預置計數器･總數預設計數器･定量計數器･雙重計數器･雙計數器			4位數	電晶體輸出 (2a)	DC12～24V	H7CX-A4WSD-N
預置計數器/ 轉速器	･1段預置計數器･2段預置計數器･總數預設計數器･定量計數器･雙重計數器･雙計數器･轉速器			6位數	接點輸出 (1a+1c)	AC100～240V	H7CX-AW-N
					電晶體輸出 (2a)	AC100～240V	H7CX-AWS-N
					接點輸出 (1a+1c)	AC24V/ DC12～24V	H7CX-AWD1-N
					電晶體輸出 (2a)	AC24V/ DC12～24V	H7CX-AWSD1-N
					電晶體輸出 (2a)	DC12～24V	H7CX-AWSD-N

註. 搭載的功能會因型號而異，訂購時請先確認詳細規格。

選購品（選購）

● 前面板（交換用）

型號	顏色	適用計數器
Y92P-CXC4G	淺灰(5Y7/1)	4位數型
Y92P-CXC4S	白(5Y9.2/0.5)
Y92P-CXC4B	黑(N1.5)
Y92P-CXC6G	淺灰(5Y7/1)	6位數型
Y92P-CXC6S	白(5Y9.2/0.5)
Y92P-CXC6B	黑(N1.5)

註1. 安裝面板時可更換板面的顏色。出廠時安裝的板面顏色為黑色（N1.5）。
2. 更換用的前方面板印有「COUNTER」字樣。

● 軟質保護蓋

型號	備註
Y92A-48F1

● 硬質保護蓋

型號	備註
Y92A-48

● 嵌入安裝用轉接器

型號	備註
Y92F-30	端子台型機種內隨附。
Y92F-45	請用於替換DIN72×72mm的機器(面板開孔68×68mm)的用途。

● 防水襯墊

型號	備註
Y92S-29	端子台型機種內隨附。

● 連接插座

型號	種類	可連接的型號	備註
P2CF-11	表面連接插座	H7CX-[]11[]-N
P2CF-11-E	表面連接插座 (手指保護型)		無法使用圓形端子。請使用Y形等端子。
P3GA-11	背面連接插座		搭配端子蓋(Y92A-48G型)一起使用即可達到手指保護效果。

● 端子蓋（背面連接插座 P3GA-11型用）

型號	備註
Y92A-48G

額定

型號		H7CX-A114[]-N	H7CX-A11[]-N	H7CX-A4[]-N
種類		預置計數器
功能		1段預置計數器、總數預設計數器 (切換)＊1
額定	電源電壓＊2	・ AC100～240V 50/60Hz ・ AC24V 50/60Hz/DC12～24V		・ AC100～240V 50/60Hz ・ DC12～24V
	容許電壓變動範圍	額定電源電壓的85～110% (DC12～24V為90～110%)
	消耗電力	約9.4VA (AC100～240V)、約7.2VA/4.7W (AC24V/DC12～24V)、約3.7W (DC12～24V)
安裝方法		嵌入安裝、表面安裝 (共用)		嵌入安裝
外部連接方法		11針腳座		螺旋安裝端子
保護構造		IEC規範 IP66、UL508 Type4X (室內)，但僅限面板表面 (使用防水襯墊 Y92S-29時)
輸入訊號		CP1、CP2、重置、總復歸
計數器	最大計數速度	切換30Hz （最小脈衝寬度16.7ms）、10kHz （最小脈衝寬度0.05ms）（ON/OFF比1：1）＊CP1、CP2通用設定
	輸入模式	加算、減法、加減算 (UP/DOWN A (指令輸入)、UP/DOWN B (個別輸入)、UP/DOWN C (位相差輸入)
	輸出模式	N、F、C、R、K-1、P、Q、A、K-2、D、L
	單擊時間	0.01～99.99s
	復歸方式	外部復歸 (最小訊號寬度1ms、20ms切換)、手動重置、自動重置 (按照C、R、P、Q模式的動作而執行的內部重置)
轉速器		參照附表「●轉速器功能的額定」
預縮放功能		有(0.001～9.999)	有(0.001～99.999)	有(0.001～9.999)
小數點設定		有 (末3位數)
感測器等待時間		290ms以下 (感測器等待時間內，因控制輸出為OFF而不受理輸入)
輸入方式		無電壓（NPN）輸入/電壓（PNP）輸入切換無電壓輸入短路阻抗：1kΩ以下(0Ω時流出電流約12mA)、短路時殘留電壓：3V以下、開路時阻抗：100kΩ以上電壓輸入 “H”等級：DC4.5～30V、“L”等級：DC0～2V （輸入電阻約4.7kΩ）
供給外部機器的電源		DC12V (±10%) 100mA (H7CX-A[]D除外)※詳情請參閱第52頁的「使用注意事項」。
控制輸出		・接點輸出型 AC250V/DC30V 3A 電阻負載 (cosφ＝1) 最小適用負荷：DC5V 10mA (P水準、參考值) ・電晶體輸出型 DC30V max. 100mA max. 殘留電壓DC1.5V以下 (實力約1V)電流外漏0.1mA以下
顯示方式＊3		7段負型液晶顯示字符高度計數值： 12mm (紅色) 設定值：6mm (綠色)	7段負型液晶顯示字符高度計數值： 10mm (紅色) 設定值：6mm (綠色)	7段負型液晶顯示字符高度計數值： 12mm (切換紅色/綠色/橘色) 設定值：6mm (綠色)
位數		4位數 -999～9999 (-3位數～+4位數)	6位數 -99999～999999 (-5位數～+6位數)	4位數 -999～9999 (-3位數～+4位數)
存儲器備份方式		EEP-ROM (可覆寫10萬次以上)資料維持性：10年以上
使用溫度範圍		-10～+55℃ (密合安裝時：-10～+50℃) (不可凍結、凝結)
保存溫度範圍		-25～+70℃ (不可凍結、凝結)
使用環境濕度		25～85%
外殼表面顏色		黑色 (N1.5)(前方部分為選購的面板，可變更為淺灰色或白色)
附屬品		――		嵌入安裝用轉接器、防水襯墊、端子蓋

型號		H7CX-A[]-N	H7CX-A4W[]-N	H7CX-AW[]-N
種類		預置計數器		預置計數器/ 轉速器
功能		1段預置計數器、總數預設計數器 (切換)＊1	1段預置計數器、 2段預置計數器、總數預設計數器＊1、定量計數器、雙重計數器、雙計數器 (切換)	1段預置計數器、 2段預置計數器、總數預設計數器＊1、定量計數器、雙重計數器、雙計數器、轉速器 (切換)
額定	電源電壓＊2	・ AC100～240V 50/60Hz ・ DC12～24V		・AC100～240V 50/60Hz ・AC24V 50/60Hz/ DC12～24V ・DC12～24V
	容許電壓變動範圍	額定電源電壓的85～110% (DC12～24V為90～110%)
	消耗電力	約9.4VA (AC100～240V)、約7.2VA/4.7W (AC24V/DC12～24V)、約3.7W (DC12～24V)
安裝方法		嵌入安裝
外部連接方法		螺旋安裝端子
保護構造		IEC規範 IP66、UL508 Type4X (室內)，但僅限面板表面 (使用防水襯墊 Y92S-29時)
輸入訊號		CP1、CP2、重置、總復歸		CP1、CP2、重置1、重置2
計數器	最大計數速度	切換30Hz (最小脈衝寬度16.7ms)、5kHz (最小脈衝寬度0.1ms)(ON/OFF比1：1)＊3 ＊CP1、CP2通用設定
	輸入模式	加算、減法、加減算 (UP/DOWN A (指令輸入)、UP/DOWN B (個別輸入)、UP/DOWN C (位相差輸入)
	輸出模式	N、F、C、R、K-1、P、Q、A、K-2、D、L		N、F、C、R、K-1、P、Q、A、 K-2、D、L、H
	單擊時間	0.01～99.99s
	復歸方式	外部復歸 (最小訊號寬度1ms、20ms切換)、手動重置、自動重置 (按照C、R、P、Q模式的動作而執行的內部重置)
轉速器		參照附表「●轉速器功能的額定」
預縮放功能		有(0.001～99.999)	有(0.001～9.999)	有(0.001～99.999)
小數點設定		有 (末3位數)
感測器等待時間		290ms以下 (感測器等待時間內，因控制輸出為OFF而不受理輸入)
輸入方式		無電壓輸入短路阻抗：1kΩ以下(0Ω時流出電流約12mA)、短路時殘留電壓：3V以下、開路時阻抗：100kΩ以上電壓輸入“H”等級：DC4.5～30V、“L”等級：DC0～2V (輸入電阻約4.7kΩ) 無電壓 (NPN)輸入/電壓 (PNP)輸入 (切換)
供給外部機器的電源		DC12V (±10%) 100mA (H7CX-A[]D除外)※詳情請參閱第52頁的「使用注意事項」。
控制輸出		・接點輸出型 AC250V/DC30V 3A 電阻負載 (cosφ＝1) 最小適用負荷：DC5V 10mA (P水準、參考值) ・電晶體輸出型 DC30V max. 100mA max. 殘留電壓DC1.5V以下 (實力約1V)電流外漏0.1mA以下
顯示方式＊3		7段負型液晶顯示字符高度計數值： 10mm (切換紅色/綠色/橘色) 設定值：6mm (綠色)	7段負型液晶顯示字符高度計數值： 12mm (切換紅色/綠色/橘色) 設定值：6mm (綠色)	7段負型液晶顯示字符高度計數值： 10mm (切換紅色/綠色/橘色) 設定值：6mm (綠色)
位數		6位數 -99999～999999 (-5位數～+6位數)	4位數 -999～9999 (-3位數～+4位數)	6位數 -99999～999999 (-5位數～+6位數) 為轉速器時 0～999999
存儲器備份方式		EEP-ROM (可覆寫10萬次以上)資料維持性：10年以上
使用溫度範圍		-10～+55℃ (密合安裝時：-10～+50℃) (不可凍結、凝結)
保存溫度範圍		-25～+70℃ (不可凍結、凝結)
使用環境濕度		25～85%
外殼表面顏色		黑色 (N1.5)(前方部分為選購的面板，可變更為淺灰色或白色)
附屬品		嵌入安裝用轉接器、防水襯墊、端子蓋		嵌入安裝用轉接器、防水襯墊、端子蓋、 DIP開關設定用貼紙

＊1. 1段預置計數器+加總計數器的功能。

＊2. 請勿將變流器的輸出作為電源使用。DC規格的漣波含量在20%以下。

＊3. 僅電源開啟時顯示。未通電時不顯示。

● 轉速器功能的額定

型號	H7CX-A114[]-N H7CX-A11[]-N H7CX-A4[]-N H7CX-A[]-N H7CX-A4W[]-N	H7CX-AW[]-N
輸入模式	無轉速器功能	可選擇1輸入、2輸入獨立量測、2差分輸入、2輸入絕對值比例、2輸入誤差比率等輸入
脈衝量測方式		週期量測		脈衝寬幅量測
最大計數速度		30Hz (最小脈衝寬度16.7ms)	1輸入模式下： 10kHz (最小脈衝寬度0.05ms) 非1輸入模式下： 5kHz (最小脈衝寬度0.1ms)	30Hz (最小脈衝寬度16.7ms)	1輸入模式下： 10kHz (最小脈衝寬度0.05ms) 非1輸入模式下： 5kHz (最小脈衝寬度0.1ms)
最小輸入訊號寬		――	――	30ms ＊	1輸入模式下：0.2ms 非1輸入模式下：0.4ms ＊
量測範圍		0.001Hz～30.00Hz	1輸入模式下： 0.001Hz～10kHz 非1輸入模式下： 0.01～5kHz	0.030～999999s	1輸入模式下： 0.0002～999999s 非1輸入模式下：0.0004～999999s
取樣週期		最小200ms	最小200ms/ 連續 (最小間隔10ms)切換	連續 (最小間隔10ms)
測量精度		±0.1%F.S. ±1digit以下 (at 23±5℃)
輸出模式		輸入模式＝2輸入獨立量測以外模式時：上下限/範圍/上限/下限 2輸入獨立量測時：上限/下限
自動歸零時間		0.1～999.9s
啟動補償計時器		0.0～99.9s
平均功能		可選擇單純平均/移動平均、次數：OFF/2次/4次/8次/16次
輸入保持		最小輸入訊號寬：20ms

＊輸入OFF期間需要20ms以上。

性能

絕緣阻抗		100MΩ min. (at 500 VDC) 導電部端子與暴露非充電金屬部位、非連續接點之間
耐電壓		充電金屬部位與非充電金屬部位之間：AC2,000V 50/60Hz 1min 電源與輸入電路之間：AC2,000V 50/60Hz 1min （H7CX-[]D[]以外）（AC24V/DC12～24V型為AC1,000V）控制輸出與電源、輸入電路之間：AC1,000V 50/60Hz 1min （H7CX-[]SD[]） AC2,000V 50/60Hz 1min （H7CX-[]SD[]以外）非連續接點之間：AC1,000V 50/60Hz 1min
脈衝電壓		電源端子之間：3.0kV (AC24V/DC12～24V、DC12～24V型為1.0kV) 導電部端子與暴露非充電金屬部位之間：4.5kV (AC24V/DC12～24V、DC12～24V型為1.5kV)
抗干擾性		電源端子之間：±1.5kV (DC12～24V型為±480V) 輸入端子之間：±600V 藉由雜訊模擬器模擬方形波雜訊 (脈衝範圍100ns/1μs、上升1ns)
耐靜電耐力		8kV (誤動作)、15kV (破壞)
震動	耐久	10～55Hz 單側振幅0.75mm 3方向各2h
震動	誤動作	10～55Hz 單側振幅0.35mm 3方向各10min
衝擊	耐久	300m/s² 3軸各方向各3次
衝擊	誤動作	100m/s² 3軸各方向各3次
使用壽命		機械壽命：1,000萬次以上電氣壽命：10萬次以上 (AC250V 3A 電阻負載、環境溫度條件：23℃)＊
重量		約130g (僅本體)

＊請確認電氣壽命曲線。

電氣壽命曲線（參考值）

DC125V cosφ＝1且最大0.15A時可開閉（壽命約10萬次）L/R＝7ms且最大0.1A時可開閉（壽命約10萬次）

適用標準

安全標準

cULus (或cURus)：UL508/CSA C22.2 No.14 ＊
EN61010-1 (IEC61010-1)：污染度2/過電壓類別Ⅱ
B300 PILOT DUTY 1/4HP AC120V、1/3HP AC240V、3A 電阻負載
VDE0106/part100

EMC

(EMI) EN61326 ＊2
放射干擾電場強度 EN55011 Group 1 class A
雜音端子電壓 EN55011 Group 1 class A
(EMS) EN61326 ＊2
靜電氣放電抵抗 EN61000-4-2：4kV 接觸放電 8kV (空氣中)
電場強度抗擾性 EN61000-4-3：10V/m AM變調 (80MHz～1GHz)、10 V/m 脈衝變調(900MHz±5MHz)
傳導性雜訊抗擾性 EN61000-4-6：10V (0.15～80MHz)
無線電脈衝抗擾性 EN61000-4-4：2kV 電源線、 1kV I/O訊號線
突波抗擾性 EN61000-4-5：1kV線間 (電源線、輸出線 (繼電器輸出))、 2kV 大地間(電源線、輸出線(繼電器輸出))
電壓突降/電斷抗擾性 EN61000-4-11：0.5週期、100% (額定電壓)

＊1. 插座型（H7CX-A11@/H7CX-A114@型）的適用標準如下。使用cUL （Listing）：OMRONP2CF （-E）型插座時 cUR （Recognition）：使用上述以外的插座時

＊2. 工業電磁環境（EN/ IEC61326-1 第2表）

輸入輸出功能

● 做為計數器用途時（＊1）

輸入功能	CP1、CP2	(1)使用雙重計數器以外的功能・匯入計數訊號。・可受理加算、減法、加減算 (指令/個別/位相差)輸入。 (2)使用雙重計數器、雙計數器功能時・ CP1輸入時匯入CP1計數訊號、CP2輸入時匯入CP2計數訊號。・可受理加算輸入的訊號。
	重置/重置1	(1)使用雙重計數器以外的功能・重置計數值與輸出 (使用定量計數器時為OUT2輸出)。(＊2) ・在重置/復位1輸入時，無法受理計數。・在進行重置時，會亮起重置顯示燈。 (2)使用雙重計數器、雙計數器功能時・重置CP1計數值 (＝0)。・在復位1輸入時，無法受理CP1輸入的計數。・在復位1輸入時，會亮起重置顯示燈。
	總復歸/重置2	重置功能會依所選的功能而異。(＊3)
輸出功能	OUT1、2	達到各設定值時，會依照指定的輸出模式進行輸出。

＊1. 有關輸入輸出功能的動作，請參閱第22～25頁。
＊2. 在加算、加減算模式下為“0”，在減法模式下，1段型為設定值、2段型為設定值2。
＊3. 復位動作如下。（不會亮起重置顯示燈。）

功能	復位動作
1段/2段預置計數器	不會動作 (未使用)
總數預設計數器	・重置總計數值。・在總復歸輸入時，總計數值保持為“0”。
定量計數器	重置定量計數值與定量輸出 (OUT1)。・在復位2輸入時，定量計數值保持為“0”。
雙重計數器	・重置CP2計數值。・在復位2輸入時，無法受理CP2輸入的計數。
雙計數器	・重置CP2計數值。

・從輸入重置訊號後，直到輸出變成OFF為止的輸出延遲時間如下。（參考值）

重置訊號最小寬度	輸出延遲時間
1ms	0.8～1.2ms
20ms	15～25ms

● 做為轉速器用途時

輸入功能	CP1、CP2	匯入計數訊號。 (CP2輸入可用於輸入模式＝1輸入以外的模式)
輸入功能	重置1/重置2	・保持 (Hold)量測值及輸出。 (可於輸入模式＝2輸入獨立量測時使用復位2輸入) ・可用做保持輸入的作用。在正面操作鍵 RST 被按下時，會保持量測值 (顯示值)與輸出。・在保持時，會亮起重置顯示燈。
輸出功能	OUT1、2	達到各比較值時，會依照指定的輸出模式進行輸出。

（單位：mm）

本體

● 計數器本體

H7CX-A-N/-AS-N/-AW-N/-AWS-N/-AWD1-N/-AWSD1-N/-A4-N/-A4S-N/-A4W-N型（嵌入安裝）

註. 端子使用M3.5螺絲。（有效螺絲長度為6mm）

H7CX-AD-N/-ASD-N/-AWSD-N/-A4D-N/-A4SD-N/-A4WSD-N型（嵌入安裝）

註. 端子使用M3.5螺絲。（有效螺絲長度為6mm）

H7CX-A11-N/-A11S-N/-A11D1-N/-A11SD1-N/-A114-N/-A114S-N/-A114D1-N型（嵌入安裝/表面安裝）

● 安裝轉接器時的尺寸

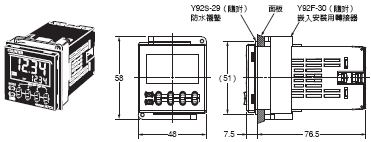

H7CX-A-N/-AS-N/-AW-N/-AWS-N/-AWD1-N/-AWSD1-N/-A4-N/-A4S-N/-A4W-N型

（轉接器及防水襯墊為本體的附屬品）

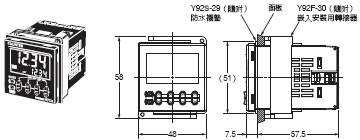

H7CX-AD-N/-ASD-N/-AWSD-N/-A4D-N/-A4SD-N/-A4WSD-N型

（轉接器及防水襯墊為本體的附屬品）

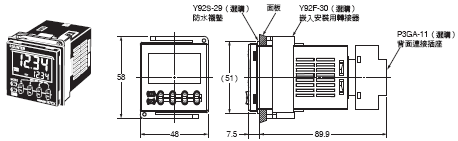

H7CX-A11-N/-A11S-N/-A11D1-N/-A11SD1-N/-A114-N/-A114S-N/-A114D1-N型

（轉接器與防水襯墊選購）

面板開孔

標準面板開孔如下圖所示。
（符合DIN43700標準）

註1. 安裝面板的厚度為1～5mm。
2. 若以作業方便性為考量，安裝時建議轉接器勾子那一面需留15mm以上間隔（面板開孔間隔為60mm以上）。
3. 可橫向密合安裝。
安裝嵌入安裝轉接器時，無鉤子的那一面為側面。
但是進行密合安裝後將喪失耐水性。

● 安裝插座時的尺寸

＊因鋁軌的種類而異（參考值）
