| 安裝方法 | 嵌入安裝 | 表面安裝 | 表面/鋁軌安裝(公定型) | |
|---|---|---|---|---|
| 縱向 | 橫向 | |||
| 日文規格型式 | H5F-A | H5F-FA | H5F-KA | H5F-KAL |
| 英文規格型式 | H5F-B | H5F-FB | H5F-KB | ＊ |
H5F
產品特色
輕鬆操作1日的時刻控制
可選擇一週當中執行動作的星期數。 （動作星期數與特定星期數只能各設定1組）
24步階涵蓋所有的ON/OFF時刻設定。
CE標誌。 取得UL、CSA認證。
配備假日功能，可輕鬆因應國定假日等 調整性的假日。
利用測試模式功能輕鬆確認程式。
採用半自動動作，可靈活因應臨時排程變更。
可藉由脈衝動作，因應夏時制。
全機種配備手指防護。
嵌入安裝、表面安裝、公定尺寸型一應俱全。
多日操作亦可按照計時動作同樣設定。
機種構成
選購品（另售）
| 名稱/規格 | 型號 | 備註 | ||
|---|---|---|---|---|
| 軟質保護蓋 | Y92A-48F1 | |||
| 防塵蓋 | H5F-A/-B 用 | Y92A-48 | ||
| H5F-FA/-FB/-KA/-KB/-KAL 用 | Y92A-48E | 公定尺寸型(H5F-K[]型)隨附於本體。 | ||
| 嵌入安裝用轉接器 | Y92F-30 | 嵌入安裝型(H5F-A/-B 型)隨附於本體。 | ||
額定
| 電源電壓 | AC100～240V 50/60Hz (共用) |
|---|---|
| 容許電壓範圍 | 電源電壓的85～110% |
| 消耗電力 | 約2.4VA(AC264V 時) |
| 控制輸出 | 有接點1a AC250V 15A (電阻負載)DC24V 10A (電阻負載)最小適用負載DC5V 100mA(P水準、參考值) |
| 使用溫度範圍 | -10～+55°C(不可結冰) |
| 保存溫度範圍 | -25～+65°C(不可結冰) |
| 使用環境濕度 | 35～85% |
| 外殼外裝 | 淺灰色(孟塞爾標準色5Y7/1) |
性能
| 動作時間偏差 |
(±0.01% ±0.05s )以下＊1 |
|
|---|---|---|
| 設定電壓 | ||
| 電壓的影響 | ||
| 溫度的影響 | ||
| 電磁干擾的影響 （EN61326-1規格） |
||
| 時間精度 | ±15s/ 月(25°C) | |
| 停電校正時間 | 連續5年以上(25°C)，10年以上(25°C 停電率50% 以下)＊2 ( 採用鋰電池) |
|
| 絕緣阻抗 | 100MΩ以上(導電部端子與露出的非充電金屬部間、操作電源回路與控制輸出間、非連續接點間) | |
| 耐電壓 | AC2,000V 50/60Hz 1min(導電部端子與露出的非充電金屬部間、操作電源回路與控制輸出間) AC1,000V 50/60Hz 1min(非連續接點間) |
|
| 抗干擾性 | 電源端子間： ±1.5kV 利用雜訊模擬器模擬的方形波雜訊 ( 脈衝寬100ns/1μs、上升1ns) |
|
| 振動 | 耐久性 | 10～55Hz 單側振幅0.375mm 3方向各4循環(8分鐘/循環) |
| 誤動作 | 10～55Hz 單側振幅0.25mm 3方向各10min | |
| 衝撃 | 耐久性 | 300m/s2 3軸各方向各3次 |
| 誤動作 | 100m/s2 3軸各方向各3次 | |
| 使用壽命 | 機械性 | 10萬次以上(20℃ |
| 電氣性 | 5萬次以上(電阻負載AC250V 15A) 5萬次以上(馬達負載AC250V 1HP) 5萬次以上(電感負載AC250V 10A cosφ＝0.7) 5萬次以上(燈泡負載AC100V 100W) 1萬次以上(燈泡負載AC100V 300W) (+20℃) |
|
| 重量 | 約115g(H5F-A型)；約160g(H5F-KA型)；約130g(H5F-FA型) | |
＊2. 停電時間的總耗時。
適用標準
| 安全標準 | cULus(Listing)：UL508/CSAC22.2No.14 EN61010-1(IEC61010-1)：汚染度2/過電壓類別Ⅱ A300 PILOTDUTY 1/3HP AC120V VDE0106/part100 遵循電器用品安全法 (JAPAN) |
|---|---|
| EMC | (EMI)EN61326-1 ＊ 放射性危害強度EN55011 Group 1 Class A 雜音端子電壓EN55011 Group 1 Class A (EMS)EN61326-1 ＊ 靜電放電抗擾性EN61000-4-2：4kV接觸 8kV空氣中 電場強度抗擾性EN61000-4-3：10V/m AM 調變(80MHz～1GHz、1.4～2GHz) 傳導性雜訊抗擾性EN61000-4-6：10V(0.15～80MHz) 無線電脈衝抗擾性EN61000-4-4：2kV電源線 1kV輸出線 突波抗擾性EN61000-4-5：1kV線間(電源線、輸出線) 2kV大地間(電源線、輸出線) 電壓突降/電斷抗擾性EN61000-4-11 ： 0.5 週期、100%(額定電壓) 磁場強度抗擾性EN61000-4-8：30A/m |
（單位：mm）
本體

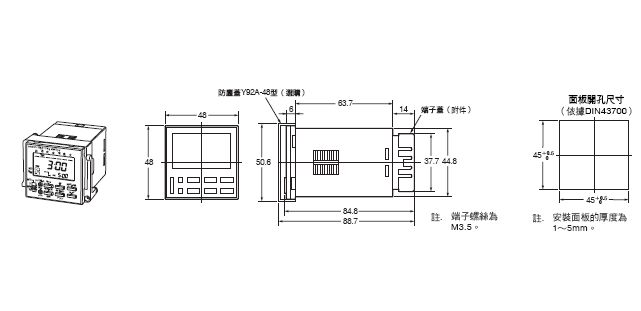

嵌入安裝型（安裝轉接器 配件Y92F-30型）H5F-A/-B型

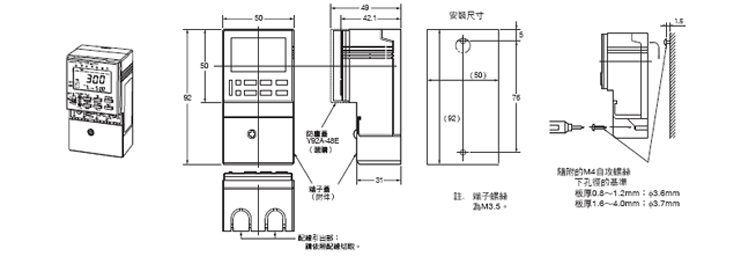

表面安裝型H5F-FA/-FB型

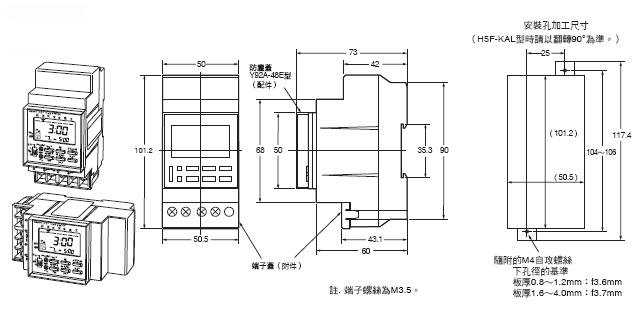

公定尺寸型H5F-KA/-KB型（縱向）H5F-KAL型（橫向）
