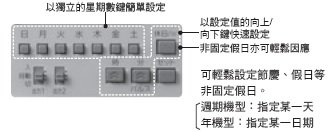

設定簡便
功能實用
內藏時間計數器/加總計數器 ＊1
可累計、監控負載的運作時間及運作次數等。
利用時間開關亦可進行維修保養時程的管理。

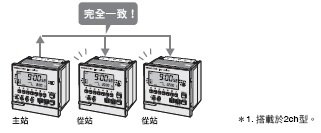

搭載時間調整輸入功能 ＊1
可透過外部輸入將時刻設定為整點00分00秒。
亦可使多台計時器的時刻同步。
H5S
產品特色
更簡單、更方便的計時開關,除了2ch週期機型外，新增4ch輸出和年計時機型
更好用且更方便的改版設計
全新系列機型，更多應用領域
年計時機型
依季節自動切換程式
可因應季節自動切換週程式，設定整年度的動作。＊2
內藏高計時精度的溫度補償回路
年計時機型配備溫度補償回路，能在廣範圍的環境溫度下展現不凡的計時精度。
不受限於溫度環境，能夠整年度維持計時偏差較小的高精度動作。
4ch輸出型
省空間且經濟實惠的4ch輸出型登場
DIN72×72mm的精巧尺寸，達成4ch輸出能力。
省空間且應用領域更為廣泛。
本體
| 控制週期 | 輸出數 | 安裝方法 | 電源電壓 | 日文標記形式 | 英文標記形式 |
|---|---|---|---|---|---|
| 週間 | 2ch | 嵌入安裝 | AC100～240V | H5S-WA2 | H5S-WB2 |
| DC24V | H5S-WA2D | H5S-WB2D | |||
| 表面安裝 | AC100～240V | H5S-WFA2 | H5S-WFB2 | ||
| DC24V | H5S-WFA2D | H5S-WFB2D | |||
| 年間 | 2ch | 嵌入安裝 | AC100～240V | H5S-YA2-X | H5S-YB2-X |
| DC24V | H5S-YA2D-X | H5S-YB2D-X | |||
| 表面安裝 | AC100～240V | H5S-YFA2-X | H5S-YFB2-X | ||
| DC24V | H5S-YFA2D-X | H5S-YFB2D-X | |||
| 4ch | 嵌入安裝 | AC100～240V | H5S-YA4-X | H5S-YB4-X | |
| DC24V | H5S-YA4D-X | H5S-YB4D-X | |||
| 表面安裝 | AC100～240V | H5S-YFA4-X | H5S-YFB4-X | ||
| DC24V | H5S-YFA4D-X | H5S-YFB4D-X |
選購品（另售）
| 產品名稱 | 型號 |
| 防塵蓋 | Y92A-72C |
| 鋁軌安裝用底座 | Y92F-90 |
| 大型端子蓋(1組2個) | Y92A-72H |
額定
| 類型 | 整週2ch (H5S-W[]2) | 整年2ch (H5S-Y[]2) | 整年4ch (H5S-Y[]4) | ||
|---|---|---|---|---|---|
| 電源電壓 | AC100～240V 50/60Hz 共用＊1 DC24V |
||||
| 容許電壓變動範圍 | 電源電壓的85～110%(AC電源型) 電源電壓的85～120%(DC電源型) |
||||
| 消耗電力 |
約2.9VA(AC264V60Hz時) |
約3.2VA(AC264V60Hz時) 約0.9W(DC28.8V時) |
約3.5VA(AC264V60Hz時) 約1.0W(DC28.8V時) |
||
| 控制輸出 | 回路數 | 2回路獨立(2a) | 4回路獨立(4a) | ||
| 回路 | 電源回路與其他回路(無電壓) | ||||
| 容量 | 電阻負載 (cosφ＝1) |
AC250V 15A ＊2 | AC250V 3A | ||
| 電感負載 | AC250V 10A (cosφ＝0.7) | AC250V 2A (cosφ＝0.4) | |||
| 使用環境溫度 | -10～+55℃(不結冰、不結露) | ||||
| 使用環境濕度 | 25～85% | ||||
| 保存溫度 | -25～+65℃(不結冰、不結露) | ||||
| 外殼外裝 | 淺灰色(孟塞爾標準色5Y7/1) | ||||
＊1.請勿將變頻器的輸出作為電源使用。詳細內容請參閱「安全注意事項」（第24）項。
＊2.每1ch可通電15A，但2ch的合計通電電流可能因環境溫度而下降，如下圖所示。
性能
| 類型 | 整週2ch (H5S-W[]2) | 整年2ch (H5S-Y[]2) | 整年4ch (H5S-Y[]4) | |
|---|---|---|---|---|
| 動作時間偏差 | (±0.01%±0.05s )以下＊1 ±0.01 %為相對於設定時間間隔的值。 |
|||
| 設定誤差 | ||||
| 電壓的影響 | ||||
| 溫度的影響 | ||||
| 週期誤差 | ±15s/月(25℃) | ±15s/月(-10～+45℃)、±20s/月(+45～+55℃) | ||
| 停電校正時間 | 連續5年以上(25℃)＊2 | |||
| 絕緣阻抗 | 100MΩ以上(導電部端子與露出的非充電金屬部間、操作電源回路與控制輸出間、 控制輸出相互間、非連續接點間) |
|||
| 耐電壓 | AC2,950V 50/60Hz 1min (導電部端子與露出的非充電金屬部間) AC2,000V 50/60Hz 1min (操作電源回路與控制輸出間、控制輸出相互間) AC1,000V 50/60Hz 1min (非連續接點間) |
|||
| 抗干擾性 | ±1,500V ：電源端子間(AC電源型) ±500V ：電源端子間(DC電源型) 利用雜訊模擬器模擬的方形波雜訊(脈衝寬100ns/1μs、上升1ns) |
|||
| 振動 | 耐久性 | 10～55Hz 單側振幅0.375mm 3 方向各2h | ||
| 誤動作 | 10～55Hz 單側振幅0.25mm 3方向各10min | |||
| 衝擊 | 耐久性 | 300m/s2 3軸6方向各3次 | ||
| 誤動作 | 100m/s2 3軸6方向各3次 | |||
| 使用壽命 | 機械性 | 10萬次以上 | ||
| 電氣性 | 5萬次以上(電阻負載AC250V15A) 5萬次以上(電阻負載DC30V10A) 5萬次以上(電感負載AC250V10A、cosφ＝0.7) 5萬次以上(馬達負載AC250V1HP) 5萬次以上(燈泡負載AC100V100W) 1萬次以上(燈泡負載AC100V300W) |
5萬次以上(電阻負載AC250V3A) 5萬次以上(電阻負載DC30V3A) |
||
| 重量 | 約200g | |||
＊1.包含動作時間偏差、設定誤差、電壓的影響、溫度的影響在內的總誤差為（±0.01％±0.05s）以下。
＊2.停電校正時間為停電時（存放）的環境溫度為25℃ 時的計算值。
計時器功能及設定程式皆以本體內藏的鋰電池備份（保存），因此一旦到達電池的使用壽命便會消失。
更換鋰電池（更換基板）時內部登錄的內容會消失，敬請注意。
適用標準
| 安全標準 | CURUS ：UL508/CSA C22.2 No.14 EN60730-2-7：污染度2、過電壓類別Ⅱ VDE0106/part100 遵循電氣用品安全法(JAPAN) |
|---|---|
| EMC |
（EMI）EN60730-2-7 電壓突降/電斷抗擾性 EN60730-2-7（IEC61000-4-11）：0.5s週期、100%（額定電壓） |
動作
| 類型 | 整週2ch (H5S-W[]2) | 整年2ch (H5S-Y[]2) | 整年4ch (H5S-Y[]4) | |
|---|---|---|---|---|
| 動作方式 | 數位石英方式 | |||
| 1週期時間 | 1週(7天) | 1年(內藏到2099 年的日曆) | ||
| 顯示 | .星期數、時(切換24h顯示.AM/PM12h 顯示)、分、秒 (0：00～23：59、AM0：00～11：59/PM0：00～11：59) .LCD數位顯示：文字高度10mm .動作中及動作預定時刻的數位顯示 .動作中及動作預定時刻的時序圖顯示 |
|||
| 最小設定單位 | 1min 單位 | |||
| 設定步階數 | 週程式＊1 | 40步階/ch | 48步階/ch＊2 24步階/ch (每1季節)＊3 |
48步階/ch＊2 12步階/ch (每1季節)＊3 |
| 年間程式 | − | 4組/ch | ||
| 年間假日設定數 | − | 16組 | ||
＊1.週程式的步階數依照動作方式分別使用以下的步階數。
計時器動作………2步階
脈衝動作…………1步階
循環操作…………4步階
＊2.未使用季節設定時
＊3.使用季節設定時
計時器動作………2步階
脈衝動作…………1步階
循環操作…………4步階
＊2.未使用季節設定時
＊3.使用季節設定時
動作功能
| 類型 | 整週2ch (H5S-W[]2) | 整年2ch (H5S-Y[]2) | 整年4ch (H5S-Y[]4) |
|---|---|---|---|
| 週定時操作 | 計時動作 根據設定的ON/OFF時刻控制輸出。 ・最小設定時間單位 1min ・亦可執行多日操作 |
||
| 週脈衝動作 | 脈衝動作 於設定的ON時刻進行一定時間的脈衝輸出。 ・脈衝寬：1～59s(1s單位)、1～60min(1min單位) ・脈衝寬可獨立設定各個步階。 |
||
| 週循環操作 |
循環操作 在ON時間、OFF時間所示時間範圍內重複進行OFF動作。 ・最小設定時間單位1min (ON時間範圍、OFF時間範圍可分別設定最短1分鐘、最長11小時59分鐘。) 在ON時間OFF時間所示的時間範圍內重複進行ON/OFF。) |
||
| 年間計時操作 | - | 於年間計時操作中新增週定時操作。 詳細內容請參閱「■年間程式」。 |
|
| 年間脈衝動作 | - | 於年間脈衝動作中新增週脈衝動作。 詳細內容請參閱「■年間程式」。 |
|
| 假日設定 | 暫時設定成假日(非操作日)而無需修正程式。 詳細內容請參閱「■設定假日」。 |
||
|
複製 (調換)功能 |
將某星期數的動作複製到其他星期數並執行。 (所設定的星期數變更資料的有效期僅1週) 詳細內容請參閱「■複製動作星期數」。 |
- | |
| 測試程式 | 可將輸出實際為ON、OFF的星期數與時刻，依照動作時刻的順序連續顯示1週份的設定。 詳細內容請參閱「■測試程式」。 |
||
| 確認程式 | 可指定星期數，而將該星期數的輸出實際為ON、OFF的時刻依照動作時刻的順序連續顯示。 詳細內容請參閱「■確認程式」。 |
||
|
強制ON/OFF動作 |
無論設定內容為何，使用輸出「打開/關閉」開關將控制輸出始終保持在ON(或OFF)狀態。 | ||
|
半自動輸出動作 |
使用輸出 「打開/關閉」開關與 「設定」鍵將控制輸出保持在ON(OFF)狀態， 直到下一個ON(OFF)時刻為止。 之後自動根據設定內容進行動作。 |
||
| 切換夏時制 | 可將目前時刻切換為目前時刻⇔目前時刻+1h(夏時制)。整年式亦可自動切換。 詳細內容請參閱「■夏時制」。 |
||
|
輸入累計顯示功能 |
可顯示外部輸入的總耗時/總計數。 此外若預先輸入設定值，亦可發出警報。 詳細內容請參閱「■顯示總耗時/總計數」。 |
- | |
|
時間調整輸入功能 |
可在外部輸入的時序調整成「00分00秒」。 詳細內容請參閱「■時間調整輸入功能」。 |
- | |
|
停電復歸時輸出 |
可指定從停電恢復時的輸出狀態。 詳細內容請參閱「■停電手動復歸」。 |
- | |
| 記憶庫功能 | 具有2個程式群組(記憶庫)，可透過外部輸入切換記憶庫。 詳細內容請參閱「■記憶庫切換」。 |
- | |
| 季節設定功能 | - |
可因應季節自動切換週程式， 詳細內容請參閱「■切換季節」。 |
|
|
電源OFF時設定 |
無需接通電源亦可亮起顯示值，以供進行半自動輸出動作以外的設定及操作。 ・如超過2分鐘未進行操作，顯示畫面將自動熄滅。 按下滑動開關以外的任意按鍵超過1秒，則恢復顯示畫面。 ・不發送輸出。 |
||
（單位：mm）
計時開關本體

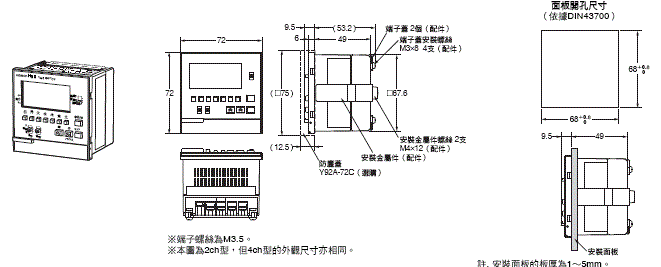

嵌入安裝型 H5S-[]A[]/-[]B[]型

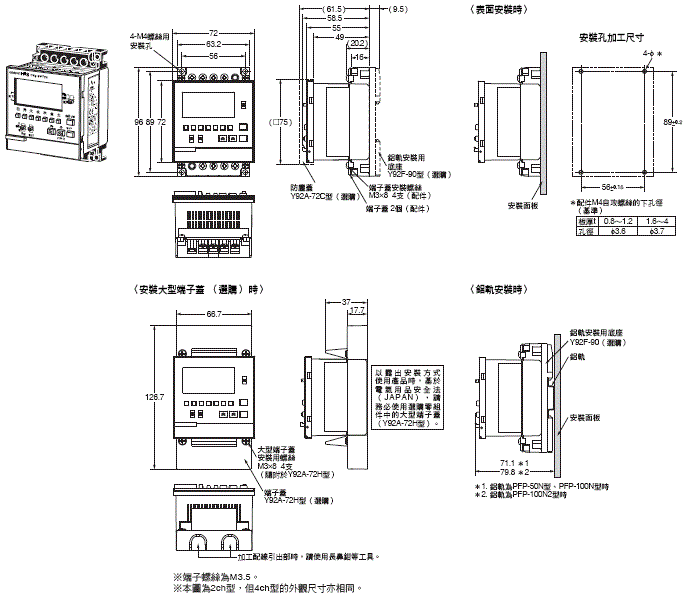

表面安裝型 H5S-[]FA[]/-[]FB[]型
鋁軌安裝用選購品

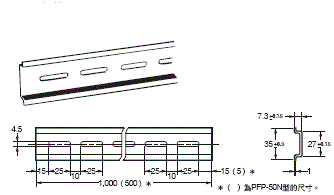

支撐鋁軌
PFP-100N型
PFP-50N型

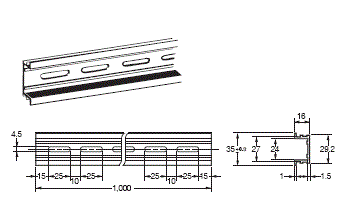

支撐鋁軌
PFP-100N2型

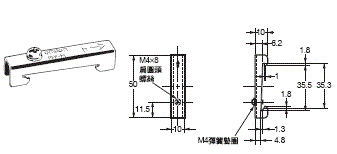

端板
PFP-M型
墊片
PFP-S型
