1台即涵蓋1/100秒到9999小時。
計時器首創內建外部供給電源並可直接連接各種感測器。
採用抽出式結構，不需拆除配線即可進行本體維修。
電源為AC100～240V，同時具備DC規格產品。
控制輸出可同時提供有接點、無接點輸出。
本體
訂購時請指定電源電壓。
| 型號 |
H5AN-4D |
H5AN-4DM |
| 安裝方式 |
可嵌入安裝、左右緊密安裝 |
| 動作方式 |
限時動作、累計動作 |
| 動作模式 |
N、F、C、R、K、P、Q (以旋轉撥動開關切換) |
| 復歸方式 |
電源重置(-M類型除外)、外部重置、手動重置、自動重置 |
| 外部連接方式 |
螺旋安裝端子 |
| 輸入信號方式 |
有接點 ： 以接點開路、短路輸入
無接點 ：以開路集極電晶體ON/OFF 輸入 |
| 控制輸出 |
有接點1c及無接點輸出 (動作時可切換 「H」「L」 ) |
| 顯示方式 |
7段LED 顯示數字(文字高度：10mm)、以LED顯示計時結束 |
| 數字進行方向 |
UP顯示 ： 從0增加到設定值為止
DOWN顯示 ： 從設定值減少到0為止
以旋轉撥動開關切換 |
| 位數 |
4位數
99.99s(0.01s～) 999.9s(0.1s～) 9999s(1s～) 99min59s(1s～)
999.9h(0.1h～) 9999h(1h～)
999.9min(0.1min～) 99h59min(1min～)
以旋轉撥動開關切換 |
| 有無外部供給電源 |
有外部供給電源 |
| 有無停電記憶 |
無 |
有無停電記憶無有無切換(以撥動開關切換) |
電源
電壓 |
AC100～240V 50/60Hz |
|
|
| DC12～24V |
|
|
| DC100V |
|
―― |
選購品（另售）
| 產品名稱 |
型號 |
| 安裝金具 ＊ |
Y92H-5(2個裝)
|
＊隨附於本體。
額定
| 電源電壓 |
H5AN-4D型
·AC100～240V 50/60Hz
·DC12～24V
·DC100V ＊1
H5AN-4DM型
·AC100～240V 50/60Hz
·DC12～24V ＊1
|
| 容許電壓變動範圍 |
電源電壓的85～110% |
| 消耗電力 |
約10VA(AC240V時)、約5W(DC24V時) |
| 重置、閘極 |
電源重置： 最短電源開啟時間 0.5s ＊2
外部重置及閘極(有接點/無接點輸入共用) ： 最小輸入信號寬 0.02s |
| 單穩輸出時間 |
0.1～1s (可由前方調整變更) |
| 控制輸出 |
有接點 ： 1c AC250V 3A 電阻負載(cosφ＝1)
無接點 ： 最大DC30V 、最大100mA
最小適用負載 DC5V 10mA (P水準、參考值) |
| 外部供給電源 |
DC12V±10% 80mA (漣波5%以下) |
| 使用環境溫度 |
-10～+55℃ (不可結冰) |
| 保存温度 |
-25～+65℃ (不可結冰) |
| 使用環境濕度 |
35～85% |
| 外殼外裝 |
淺灰色(表色系5Y7/1) |
＊1. 漣波含有率為20％以下。
＊2. -M類型時設定為「停電記憶」之情形除外。
性能
| 動作時間偏差 |
±0.01％±0.05s以下（電源啟動時）
±0.005％±0.03s以下（重置啟動時） ＊1
（相對於設定值的比率）
|
| 設定誤差 |
| 電壓的影響 |
| 溫度的影響 |
| 絕緣阻抗 |
100MΩ min. (at 500 VDC)
(導電部端子與露出的非充電金屬部間、非連續接點間) |
| 耐電壓 |
AC2,000V 50/60Hz 1min (導電部端子與露出的非充電金屬部間)
AC750V 50/60Hz 1min (非連續接點間) |
| 脈衝電壓 |
6kV (操作電源端子間)
6kV (導電部端子與露出的非充電金屬部間) |
| 抗干擾性 |
利用雜訊模擬器模擬的方形波雜訊
±2kV (操作電源端子間)±500V (輸入端子間) |
| 耐靜電性 |
8kV (誤動作) |
| 振動 |
耐久性 |
10～55Hz 單側振幅0.375mm 3方向各2h |
| 誤動作 |
10～55Hz 單側振幅0.25mm 3方向各10min |
| 衝撃 |
耐久性 |
300m/s2 6方向各3次 |
| 誤動作 |
100m/s2 6方向各4次 |
| 使用壽命 |
機械性 |
1,000 萬次以上 |
| 電氣性 |
10萬次以上(AC250V 3A 電阻負載) |
| 保護構造 |
IP-30 |
| 停電記憶方式 ＊2 |
非揮發性記憶體（寫入次數：100萬次，資料保持10年） |
| 重量 |
約360g |
＊1. 包含動作時間偏差、設定誤差、電壓的影響、溫度的影響在內的總誤差總誤差包含電源啟動上升時間、內部回路、輸出回路動作時間。
＊2. 僅限於-M型

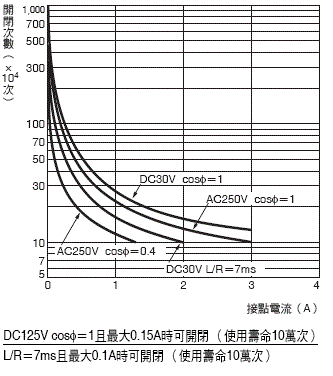

電氣壽命曲線（參考值）
適用規格
| 安全規格 |
UL508/CSA C22.2 No.14
EN61812-1 ： 污染度2/過電壓類別Ⅲ
CCC ： 污染度2/過電壓類別Ⅱ |
| EMC |
(EMI) EN61812-1
放射干擾電場強度EN55011 Group 1 classA
雜音端子電壓EN55011 Group 1 classA
(EMS) EN61812-1
靜電氣放電抵抗IEC61000-4-2
電場強度抗擾性IEC61000-4-3
傳導性雜訊抗擾性IEC61000-4-4
無線電脈衝抗擾性IEC61000-4-5
突波抗擾性IEC61000-4-6
電壓突降/電斷抗擾性IEC61000-4-11 |
＊關於CCC取得條件
| 建議的保險絲 |
接點輸出：
021602.5 (250VAC, 2.5A) Littelfuse製造
電晶體輸出：
0216.100 (250VAC, 100mA) Littelfuse製造 |
額定動作電壓Ue
額定動作電壓Ie |
接點輸出：
AC-15: Ue: 250VAC, Ie: 3A
DC-13: Ue: 30VDC, Ie: 0.5A
電晶體輸出：
DC-13: Ue: 30VDC, Ie: 0.1A |
| 額定絕緣電壓 |
250V |
額定脈衝電壓
(高度：2,000m以內) |
4kV (AC240V時) |
| 附條件短路電流 |
1,000A |
本體
H5AN
註1. 標準面板開孔如右圖所示。（依據DIN43700）
2. 可安裝於板厚1～5mm的面板上。
3. 安裝時請使用配件的安裝金具確實安裝。
金具追加訂購的型號為Y92H-5型(2個裝)。
