H5CN

H5CN

產品特色
系列充足的DIN48×48mm石英計時器
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

9.999s、99.99s、999.9s、99min59s、99h59min區域的時間範圍。

依目的可選擇顯示經過時間或剩餘時間類型，或有接點、無接點輸出類型。

可自由使用AC100～240V電源。DC規格也可自由使用12～48V

種類

訂購時請指定電源電壓。

安裝方式 表面安裝、嵌入安裝(共用)
動作方式 限時動作、累計動作
動作模式 N模式(電源ON延遲)
復歸方式 電源重置＊1、外部重置
輸入信號方式 有接點： 以接點開路、短路輸入；無接點： 以開路集極電晶體ON/OFF 輸入
控制輸出 有接點1c 無接點( 開路集極)
顯示方式 7段LED (文字高度：10mm)、UP亮燈顯示
累計方向 正數( 從0往設定值增加) 逆數(由設定值往0減少) 正數(從0往設定值增加)
有無停電記憶 ―― 有 ――

時
間
範
圍

 9.999s(0.001s～) ―― ―― ―― H5CN-XZNS
99.99s(0.01s～) H5CN-XAN H5CN-XANM H5CN-YAN H5CN-XANS
999.9s(0.1s～) H5CN-XBN H5CN-XBNM H5CN-YBN ――
99min59s(1s～) ＊2 H5CN-XCN H5CN-XCNM H5CN-YCN ――
99h59min(1min～) ＊2 H5CN-XDN H5CN-XDNM H5CN-YDN ――

＊1. H5CN-X[]NM型無法重置電源。
＊2. 第二位數的數字顯示為0、1、2、3、4、5・・・5、0。

選購品(另售)

名稱/規格 型號
嵌入安裝用轉接器 Y92F-30
前蓋 硬質保護蓋 Y92A-48B
軟質保護蓋 Y92A-48D

額定

類型
 有接點輸出型 無接點輸出型
電源電壓 ＊1 ・AC100～240V 50/60Hz
・DC12～48V （漣波含有率20％以下）		 DC12～48V
（漣波含有率20％以下）
容許電壓變動範圍 電源電壓的85～110%
消耗電力 約12VA/2.5W(AC240Ｖ時)
約2.5W(DC48V時)		 約2.5W(DC48V時)
重置、閘極 電源重置 ＊2
最短電源開啟時間0.5s
外部重置及閘極（有接點/無接點輸入共用）
最小重置輸入信號寬 0.02s
殘留電壓2V以下
控制輸出 有接點輸出 1c
AC250V 3A 電阻負載（cosφ＝1）
最小適用負載 DC5V 10mA （P水準、 參考值）		 無接點輸出（開路集極）
最大DC30V、最大100mA
使用環境温度 －10～＋55℃ （不可結冰）
保存温度 －25～＋65℃ （不可結冰）
使用環境湿度 35～85%
外殼外装 淺灰色（孟塞爾標準色5Y7/1）

＊1.僅AC規格具備停電記憶功能。
＊2.H5CN-X[]NM型無法重置電源。

性能

動作時間偏差

±0.01％ ±0.05s （電源啟動時 ＊1） ＊2
±0.005％ ±0.03s （重置啟動時）
（相對於設定值的比率）
設定誤差
電壓的影響
温度的影響
絶縁阻抗 100MΩ min. (at 500 VDC)
（導電部端子與露出的非充電金屬部間、操作電源回路與控制輸出回路間）
耐電壓 AC2,000V 50/60Hz 1min
（導電部端子與露出的非充電金屬部間、操作電源回路與控制輸出回路間）
脈衝電壓 6kV （操作電源端子間）
6kV （導電部端子與露出的非充電金屬部間）
抗干擾性 利用雜訊模擬器模擬的方形波雜訊
AC ： ±2kV （操作電源端子間）
DC ： ±480V （操作電源端子間）、±500V （輸入端子間）
耐靜電性 8kV （誤動作）
振動 耐久性 10～55Hz 單側振幅0.75mm 3方向 各2h
誤動作 10～55Hz 單側振幅0.5mm 3方向 各10min
衝撃 耐久性 300m/s2 6方向 各3次
誤動作 100m/s2 6方向 各3次
使用壽命 機械性 1,000萬次以上
電氣性 10萬次以上(AC250V 3A 電阻負載)
保護構造 IP-30
停電記憶方式 ＊3 非揮發性記憶體（寫入次數：100萬次，資料保持：10年）
重量 約110g

＊1. H5CN-X[]NM型無法重置電源，因此為對象外。
＊2. 包含動作時間偏差、設定誤差、電壓的影響、溫度的影響在內的總誤差
總誤差包含電源啟動上升時間、內部回路、輸出回路動作時間。
＊3. 僅H5CN-X[]NM型

H5CN 額定/性能 5

適用標準

安全標準 UL508/CSA C22.2 No.14
EN61812-1： 污染度2/過電壓類別Ⅲ
CCC： GB/T 14048.5 污染度2/過電壓類別Ⅲ＊
EMC (EMI) EN61812-1
放射性危害強度EN55011 Group 1 classA
雜音端子電壓EN55011 Group 1 classA
(EMS) EN61812-1
靜電放電抗擾性IEC61000-4-2
電場強度抗擾性IEC61000-4-3
無線電脈衝抗擾性IEC61000-4-4
突波抗擾性IEC61000-4-5
傳導性雜訊抗擾性IEC61000-4-6
電壓突降/電斷抗擾性IEC61000-4-11

＊關於CCC取得條件

建議的保險絲 接點輸出：
021602.5 (250VAC, 2.5A) Littelfuse製造
電晶體輸出：
0216.100 (250VAC, 100mA) Littelfuse製造
額定動作電壓Ue
額定動作電壓Ie		 接點輸出：
AC-15: Ue: 250VAC, Ie: 3A
DC-13: Ue: 30VDC, Ie: 0.5A
電晶體輸出：
DC-13: Ue: 30VDC, Ie: 0.1A
額定絕緣電壓 250V
額定脈衝電壓
(高度：2,000m以內)		 4kV (AC240V時)
附條件短路電流 1,000A

（單位：mm）

本體

計時器本體

H5CN型
表面安裝/嵌入安裝（共用）

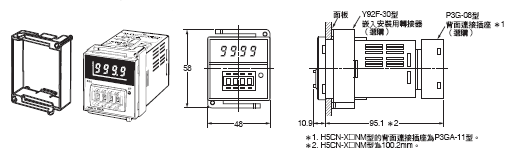

H5CN 外觀尺寸 3

安裝轉接器時的尺寸

Y92F-30型 嵌入安裝用轉接器（選購）

H5CN 外觀尺寸 5

安裝孔加工尺寸

標準面板開孔如下圖所示。
（依據DIN43700）

H5CN 外觀尺寸 7

連續安裝2台以上時
（橫向緊密安裝2台以上時）

H5CN 外觀尺寸 9

註1. 安裝面板的板厚為1～5mm。
2. 連續安裝時，請注意橫向排列及縱向排列時，轉接器的方向。
3. 未使用保護蓋時N＝ （48n－2.5）+1,-0使用硬質保護蓋時N＝｛48n－2.5＋ （n－1） ×3｝+1,-0

計時器本體

H5CN-X[]NM型
表面安裝/嵌入安裝（共用）

H5CN 外觀尺寸 12

安裝轉接器時的尺寸

Y92F-30型 嵌入安裝用轉接器（選購）

H5CN 外觀尺寸 14

安裝孔加工尺寸

標準面板開孔如下圖所示。
（依據DIN43700）

H5CN 外觀尺寸 16

連續安裝2台以上時
（橫向緊密安裝2台以上時）

H5CN 外觀尺寸 18

註1. 安裝面板的板厚為1～5mm。
2. 連續安裝時，請注意橫向排列及縱向排列時，轉接器的方向。
3. 未使用保護蓋時N＝ （48n－2.5）+1,-0使用硬質保護蓋時N＝ ｛48n－2.5＋ （n－1） ×3｝+0.-1

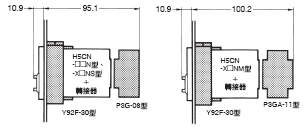

安裝插座時的尺寸

表面安裝時

表面安裝時

嵌入安裝時

H5CN 外觀尺寸 21

嵌入安裝時

H5CN 外觀尺寸 22

連接插座

詳細內容請參閱「共用插座/鋁軌相關產品」。
