H5CX

產品特色

更清楚易視，更方便使用。No.1數位計時器再次進化！

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

基本功能

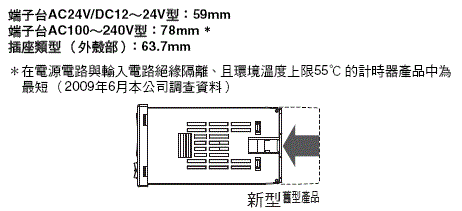

超短機身

大幅縮短深度尺寸，有效實現控制盤薄型化！

207_fe_1

辨識度提升

顯示目前數值的文字高度達12mm （4位數型），為業界最高水準的文字高度。視野角度廣，顯示畫面明亮，辨識度絕佳。
且可顯示的段數增加，設定更簡單明瞭，加上第一顯示部可切換3種顏色（紅/綠/橘），從遠處即可確認輸出狀態。

※H5CX-A11、-L8系列不支援顯示顏色切換。

絕佳的操作性

跟著各行上/下滾輪（6位數型的則為各行上升鍵）的指示，操作簡單

207_fe_2

安全/可靠

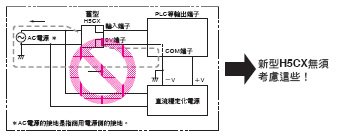

電源／輸入電路絕緣隔離

＊計時器內部的電源電路與輸入電路皆絕緣隔離。

傳統的非絕緣計時器有禁止輸入0V線接地等配線上的限制，一旦配線錯誤將導致計時器故障，新型H5CX則無此限制，安心無虞。

＊新型（H5CX-[]-N）的AC100～240V規格

設定值限制功能

可對設定值設定上限，故可防止因錯誤設定等造成輸出端之機器發生不可預期的動作。

輸出次數計數功能

累計計算輸出為ON的次數（可進行警報設定、監視輸出ON次數，單位為1000次）。有助於預測計時器及負載的使用壽命。

機種構成

類別	時間範圍	動作模式	外部連接	輸入	輸出	電源電壓	型號
H5CX-A 系列	9.999s(0.001s～) 99.99s(0.01s～) 999.9s(0.1s～) 9999s(1s～) 99min59s(1s～) 999.9min(0.1min～) 9999min(1min～) 99h59min(1min～) 999.9h(0.1h～) 9999h(1h～)	〈計時器〉 A：訊號ON延遲(Ⅰ) A-1：訊號ON延遲(Ⅱ) A-2：電源ON延遲(Ⅰ) A-3：電源ON延遲(Ⅱ) b：閃爍(Ⅰ) b-1：閃爍(Ⅱ) d：訊號OFF延遲 E：間隔 F：累計 Z： ON/OFF負載可變 S：碼錶〈雙計時器〉 toff： OFF時閃爍(Ⅰ) ton： ON時閃爍(Ⅰ) toff-1： OFF時閃爍(Ⅱ) ton-1： ON時閃爍(Ⅱ)	螺絲端子台	訊號重置閘 (NPN/PNP輸入)	接點輸出 (限時1C)	AC100～ 240V	H5CX-A-N
					接點輸出 (限時1C)	AC24V/ DC12～ 24V	H5CX-AD-N
					電晶體輸出 (1a)	AC100～ 240V	H5CX-AS-N
					電晶體輸出 (1a)	AC24V/ DC12～ 24V	H5CX-ASD-N
			插座 (11 PIN)		接點輸出 (限時1C)	AC100～ 240V	H5CX-A11-N
					接點輸出 (限時1C)	AC24V/ DC12～ 24V	H5CX-A11D-N
					電晶體輸出 (1a)	AC100～ 240V	H5CX-A11S-N
					電晶體輸出 (1a)	AC24V/ DC12～ 24V	H5CX-A11SD-N
H5CX-L 系列			插座 (8 PIN)	訊號重置 (NPN輸入)	接點輸出 (限時1C)	AC100～ 240V	H5CX-L8-N
					接點輸出 (限時1C)	AC24V/ DC12～ 24V	H5CX-L8D-N
					電晶體輸出 (1a)	AC100～ 240V	H5CX-L8S-N
					電晶體輸出 (1a)	AC24V /DC12～ 24V	H5CX-L8SD-N
		〈計時器〉 A-2：電源ON延遲(Ⅰ) b：閃爍(Ⅰ) E：間隔 Z： ON/OFF負載可變〈雙計時器〉 toff： OFF時閃爍(Ⅰ) ton： ON時閃爍(Ⅰ)		無	接點輸出 (限時1C+ 瞬時1C) 附瞬時接點型	AC100～ 240V	H5CX-L8E-N
				無	接點輸出 (限時1C+ 瞬時1C) 附瞬時接點型	AC24V/ DC12～ 24V	H5CX-L8ED-N
H5CX-B 系列	9999.99s(0.01s～) 99h59min59s(1s～) 99999.9min(0.1min～) 99999.9h(0.1h～)	A：訊號ON延遲(Ⅰ) F-1：累計	螺絲端子台	訊號重置閘 (NPN/PNP輸入)	電晶體輸出 (2a)	DC12～ 24V	H5CX-BWSD-N

註：1.各機種搭載的功能依型號而異，訂購時請確認詳細規格。

註：2.有關H5CX-B型系列（6位數顯示型），請參閱第33頁起的說明。

選購品（另售）

前面板（更換用）

型號	顏色	適用計時器
Y92P-CXT4G	淺灰色(5Y7/1)	4位數型
Y92P-CXT4S	白色(5Y9.2/0.5)
Y92P-CXT4B	黑色(N1.5)

註：1.安裝面板時可變更面板面的顏色，出貨時一律安裝黑色（N1.5）。

註：2.更換用前面板上印有「TIMER」字樣。

軟質保護蓋

型號	備註
Y92A-48F1	--

硬質保護蓋

型號	備註
Y92A-48	--

嵌入安裝用轉接器

型號	備註
Y92F-30	附屬於端子台型。
Y92F-45	請作為DIN72×72mm機器(面板開孔68×68mm)的替換之用。

防水襯墊

型號	備註
Y92S-29	附屬於端子台型

連接插座

型號	種類	可連接型號	備註
P2CF-08	表面連接插座	H5CX-L8[]	--
P2CF-08-E	表面連接插座 (手指防護型)	H5CX-L8[]	無法使用圓形端子。請使用Y型端子等。
P2CF-11	表面連接插座	H5CX-A11[]	--
P2CF-11-E	表面連接插座 (手指防護型)	H5CX-A11[]	無法使用圓形端子。請使用Y型端子等。
P3G-08	背面連接插座	H5CX-L8[]	與端子蓋(Y92A-48G型)搭配使用，可保護手指。
P3GA-11	背面連接插座	H5CX-A11[]	與端子蓋(Y92A-48G型)搭配使用，可保護手指。

端子蓋（背面連接插座 P3G-08型/P3GA-11型用）

型號	備註
Y92A-48G	--

H5CX-A[]-N/-L[]-N型數位計時器

額定

型號		H5CX-A[]-N	H5CX-A11[]-N	H5CX-L8[]-N
種類		標準型		經濟型
額定	電源電壓＊1	・AC100～240V 50/60Hz ・AC24V 50/60Hz/DC12～24V
	容許電壓變動範圍	額定電源電壓的85～110%(DC12～24V為90～110%)
	消耗電力	約6.2VA(AC100～240V)、約5.1VA/2.4W(AC24V/DC12～24V) ＊2
安裝方法		嵌入安裝	嵌入安裝、表面安裝(共用)
外部連接方法		螺旋安裝端子	11 PIN插座	8 PIN插座
保護構造		IEC規格 IP66、UL508 Type 4X(室內)，但僅限面板表面(使用防水襯墊Y92S-29時)
位數		4位數
時間範圍		9.999s(0.001s～)、99.99s(0.01s～)、999.9s(0.1s～)、9999s(1s～)、99min59s(1s～)、999.9min(0.1min～)、9999min(1min～)、99h59min(1min～)、999.9h(0.1h～)、9999h(1h～)
顯示模式		加法(UP)顯示、減法(DOWN)顯示(切換)
輸入	輸入信號	信號、重置、閘		信號、重置 (附瞬時接點型無輸入)
	輸入方式	無電壓（NPN）輸入/電壓（PNP）輸入切換無電壓輸入短路阻抗： 1kΩ以下（0Ω時流出電流12mA）短路時殘留電壓： 3V以下 OFF阻抗： 100kΩ以上電壓輸入“H”等級： DC4.5～30V “L”等級： DC0～2V （輸入電阻約4.7kΩ）		無電壓輸入短路阻抗： 1kΩ以下 (0Ω時流出電流約12mA) 短路時殘留電壓： 3V以下 OFF阻抗： 100kΩ以上
	信號、重置、閘	最小輸入信號寬： 1ms/20ms(全數切換)
復歸方式		電源重置(根據輸出模式)、外部重置、手動重置、自動重置(根據輸出模式)
電源重置		最短電源開啟時間： 0.5s(A-3、b-1、F、ton-1、toff-1模式除外)
復歸電壓		電源電壓的10%以下
感測器待機時間		250ms以下(感測器待機期間，控制輸出OFF時不接受輸入)
輸出	輸出模式	A：訊號ON延遲(Ⅰ)、A-1：訊號ON延遲(Ⅱ)、 A-2：電源ON延遲(Ⅰ)、A-3：電源ON延遲(Ⅱ)、 b：閃爍(Ⅰ)、b-1：閃爍(Ⅱ)、d：訊號OFF延遲、E：間隔、 F：累計、Z：ON/OFF負載可變、S：碼錶、 toff：OFF時閃爍(Ⅰ)、ton：ON時閃爍(Ⅱ)、 toff-1：OFF時閃爍(Ⅰ)、ton-1：ON時閃爍(Ⅱ)
	輸出模式			〈附瞬時接點型〉 A-2：電源ON延遲(Ⅰ)、 b：閃爍(Ⅰ)、E：間隔、 Z：ON/OFF負載可變、 toff：OFF時閃爍(Ⅰ)、 ton：ON時閃爍(Ⅰ)
	單穩輸出時間	0.01～99.99s
	控制輸出	・接點輸出型 AC250/DC30V 5A 電阻負載(cosφ=1) 最小適用負載： DC5V 10mA(優先值、參考值) ・電晶體輸出型： NPN開路集極最大DC30V 最大100mA 殘留電壓DC1.5V以下(實際約1V) 漏電流0.1mA以下
顯示方式＊3		7段負極型LCD 文字高度計時值： 12mm (紅色/綠色/橘色切換) 設定值： 6mm(綠色)	7段負極型LCD 文字高度計時值： 12mm(紅色) 設定值： 6mm(綠色)
停電記憶方式		EEP-ROM(重寫次數10萬次以上) 資料保持性： 10年以上
使用溫度範圍		-10～+55℃(密合安裝時： -10～+50℃)(不結冰、結露)
保存溫度範圍		-25～+70℃(不結冰、結露)
使用環境濕度		25～85%
外殼外裝		黑色(N1.5)(正面部可利用選購面板改為淺灰色、白色)
(附屬品)		嵌入安裝用轉接器、防水襯墊、指撥開關設定用標籤、端子蓋	指撥開關設定用標籤	――

＊1.請勿將變壓器的輸出作為電源使用。DC規格的漣波含有率為20％以下。

＊2.啟動電源時短時間內會有突波電流流動。突波電流一覽表（參考值）

電壓規格	施加電壓	突波電流(峰值)	時間
AC100～240V	AC264V	5.3A	0.4ms
AC24V/DC12～24V	AC26.4V	6.4A	1.4ms
AC24V/DC12～24V	DC26.4V	4.4A	1.7ms

＊3.僅於電源ON時顯示，未通電時不顯示。

性能

動作時間偏差、設定誤差 (包含溫度、電壓的影響)		±0.01％±0.05s以下（電源啟動時）＊1 ±0.005％±0.03s以下（信號啟動時）＊1 ±0.005％±3ms以下（信號啟動、電晶體輸出型時）＊1 ＊2 電源啟動時，若將設定值設定在感測器待機時間以內，則即使經過設定時間，輸出仍不會轉變成ON，而是在感測器待機時間結束後轉為ON。＊1. 相對於設定值的比率＊2. 最小輸入信號寬設定為1ms時
絕緣阻抗		100MΩmin.(at 500 VDC) 導電部端子與露出的非充電金屬部間、非連續接點間
耐電壓		充電金屬部與非充電金屬部間： AC2,000V 50/60Hz 1min 電源與輸入電路間： AC2,000V 50/60Hz 1min （H5CX-[]D-N型與H5CX-L8E[]-N型以外）控制輸出與電源、輸入電路間（輸入電路為H5CX-L8E[]-N型以外）： AC1,000V 50/60Hz 1min （H5CX-[]SD-N型） AC2,000V 50/60Hz 1min （H5CX-[]SD-N型以外）非連續接點間： AC1,000V 50/60Hz 1min
脈衝電壓		電源端子間： 5kV （AC24V/DC12～24V型為1.0kV）導電部端子與露出的非充電金屬部間：5kV （AC24V/DC12～24V型為1.5kV）
抗干擾性		電源端子間：±1.5kV 輸入端子間：±600V 利用雜訊模擬器模擬的方形波雜訊(脈衝寬100ns/1μs、上升1ns)
耐靜電性		8kV （誤動作）、15kV （損壞）
振動	耐久性	10～55Hz 單側振幅0.75mm 3方向各2h
振動	誤動作	10～55Hz 單側振幅0.35mm 3方向各10min
衝撃	耐久性	300m/s² 3軸各方向各3次
衝撃	誤動作	100m/s² 3軸各方向各3次
使用壽命	機械性	1,000萬次以上(無負載、開閉頻率1,800次/h、環境溫度條件：23℃)
使用壽命	電器性	10萬次以上(AC250V 5A 電阻負載、1,800次/h、環境溫度條件：23℃) ＊
重量		約115g （僅本體）

＊請確認電氣壽命曲線。

電氣壽命曲線（參考值）

適用標準

安全標準	cULus （或cURus）： UL508/CSA C22.2 No.14 ＊1 EN61812-1 ：污染度2/過電壓類別Ⅲ B300 PILOT DUTY 1/4 HP AC120V、1/3 HP AC240V、5A 電阻負載 VDE0106/part100 CCC ： GB/T 14048.5 污染度2/過電壓類別Ⅲ ＊2 ＊3
EMC	(EMI)EN61812-1 放射性危害強度EN55011 Group 1 classA 雜音端子電壓EN55011 Group 1 classA (EMS)EN61812-1 靜電放電抗擾性IEC61000-4-2 電場強度抗擾性IEC61000-4-3 無線電脈衝抗擾性IEC61000-4-4 突波抗擾性IEC61000-4-5 傳導性雜訊抗擾性IEC61000-4-6 電壓突降/電斷抗擾性61000-4-11

＊1. 插座類型（H5CX-L8[]/-A11[]型）的適用標準如下所示。
cUL （Listing）：使用OMRON P2CF （-E）型時
cUR （Recognition）：使用上述插座以外的插座時
＊2. H5CX-ASD-N/-A11SD-N/-L8SD-N型除外。
＊3. 關於CCC取得條件

額定動作電壓Ue 額定動作電流Ie	接點輸出： AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.5A 電晶體輸出： DC-13: Ue: 30VDC, Ie: 0.1A
額定絕緣電壓	250V
額定脈衝電壓 (高度：2000m以內)	4kV (AC240V時)
附條件短路電流	1000A

輸入輸出功能

詳細內容請參閱規格說明書第20、29頁「■詳細動作時序圖」。

輸入功能＊1	信號	作為開始計時功能的功用。但在A-2、A-3模式下為禁止計時功能，在S模式下則為計時開始/停止功能。
	重置	・重置計時值。(在UP模式下為“0”，在DOWN模式下為“設定值”。) ・重置輸入期間不計時，控制輸出亦關閉。・在重置期間，重置顯示燈亮燈。
	閘＊2	禁止計時動作。(在閘輸入期間若輸入重置則執行重置。)
輸出功能	控制輸出(OUT)	計時值達到設定值時，傳送與指定的輸出模式對應的輸出。

＊1.H5CX-L8E[]型沒有輸入功能。

＊2.H5CX-L[]型沒有閘輸入。

重置時的響應延遲時間（電晶體輸出）

從輸入重置信號到輸出變成OFF的輸出延遲時間如下所示。

（參考值）

重置最小訊號寬	輸出延遲時間
1ms	0.8～1.2ms
20ms	15～25ms

H5CX-BWSD-N型數位計時器

額定

種類		6位數顯示/2段設定/附預測輸出型
額定	電源電壓	DC12～24V
	容許電壓變動範圍	額定電源電壓的90～100%
	消耗電力	約2.3W ＊1
安裝方法		嵌入安裝
外部連接方法		螺旋安裝端子
保護構造		IEC規格IP66、UL508 Type 4X(室内)但僅限面板表面(使用防水襯墊Y92S-29時)
位數		6位數
時間範圍		9999.99s(0.01s～)、99h59min59s(1s～)、99999.9min(0.1min～)、99999.9h(0.1h～)
顯示模式		加法顯示(UP)
輸入	輸入信號	信號、重置、閘
	輸入方式	無電壓（NPN）輸入/電壓（PNP）輸入切換無電壓輸入短路阻抗： 1kΩ以下（0Ω時流出電流約12mA）短路時殘留電壓： 3V以下 OFF阻抗： 100kΩ以上電壓輸入“H”等級： DC4.5～30V “L”等級： DC0～2V （輸入電阻約4.7kΩ）
	信號、重置、閘	最小輸入信號寬：1ms/20ms(全數切換)
復歸方式		電源重置(僅A模式)、外部重置、手動重置
電源重置		最短電源開啟時間：0.5s(F-1模式除外)
復歸電壓		電源電壓的10%以下
感測器待機時間		250ms以下(感測器待機期間，輸出OFF時不接受輸入)
輸出	輸出模式	A、F-1
輸出	輸出方式	電晶體輸出：NPN開路集極最大DC30V 最大100mA 殘留電壓DC1.5V以下(實際約1V) 漏電流0.1mA以下
顯示方法		7段負極型LCD 文字高度計時値：10mm(紅色) 設定値：6mm(綠色) ＊2
停電記憶方式		EEP-ROM(重寫次數10萬次以上) 資料保持性：10年以上
使用環境温度		-10～+55℃(密合安裝時：-10～+50℃)(不結冰、結露)
保存溫度範囲		-25～+70℃(不結冰、結露)
使用環境濕度		25～85%
外殼外装		黑色(N1.5)
(附屬品)		嵌入安裝用轉接器、防水襯墊、端子蓋

＊1.啟動電源時短時間內會有突波電流流動。

突波電流一覽表（參考值）

電壓規格	施加電壓	突波電流(峰値)	時間
DC12～24V	DC26.4Ｖ	4.4A	1.7ms

＊2.僅於電源ON時顯示，未通電時不顯示。

性能

動作時間偏差、設定誤差 (包含溫度、電壓的影響)		±0.01%±0.05s以下 (電源啟動時) ＊1 ±0.005%±0.03s以下 (信號啟動時) ＊1 ±0.005%±3ms以下 (信號啟動、電晶體輸出型時) ＊1 ＊2 電源啟動時，若將設定值設定在感測器待機時間以內，則即使經過設定時間，輸出仍不會轉變成ON，而是在感測器待機時間結束後轉為ON。＊1.相對於設定值的比率＊2.最小輸入信號寬設定為1ms時
絕緣阻抗		100MΩ min. (at 500 VDC) 導電部端子與露出的非充電金屬部間、非連續接點間
耐電壓		充電金屬部與非充電金屬部間：AC2,000V 50/60Hz 1min 控制輸出與電源、輸入電路間：AC1,000V 50/60Hz 1min
脈衝電壓		電源端子間：1.0kV 導電不端子與露出的非充電金屬部間：1.5kV
抗干擾性		電源端子間：±480V 輸入端子間：±600V 利用雜訊模擬器模擬的方形波雜訊(脈衝寬100ns/1μs、上升1ns)
耐靜電性		8kV(誤動作)、15kV(損壞)
振動	耐久性	10～55Hz 單側振幅0.75mm 3方向各2h
振動	誤動作	10～55Hz 單側振幅0.35mm 3方向各10min
衝撃	耐久性	300m/s² 3軸各方向各3次
衝撃	誤動作	100m/s² 3軸各方向各3次
重量		約105g(僅本體)

適用標準

安全標準	cULus(Listing)：UL508/CSA C22.2 No.14 EN61812-1：污染度2/過電壓類別III VDE0106/part100
EMC	(EMI) EN61812-1 放射性危害強度 EN55011 Group 1 classA (EMS) EN61812-1 靜電放電抗擾性 IEC61000-4-2 電場強度抗擾性 IEC61000-4-3 無線電脈衝抗擾性 IEC61000-4-4 突波抗擾性 IEC61000-4-5 傳導性雜訊抗擾性 IEC61000-4-6 電壓突降/電斷抗擾性 IEC61000-4-11

輸入輸出功能

輸入功能	信號		作為開始計時功能的功用
	重置		・重置計時值。（重置成0）・重置期間不計時，輸出亦關閉。・在重置期間，重置顯示燈亮燈。
	閘		禁止計時動作。
輸出功能	預測值設定時	控制輸出(OUT2)	計時値達到設定值時，將輸出設為ON。
	預測值設定時	預測輸出(OUT1)	計時値〔設定値-預測設定值〕達到設定值時，將輸出設為ON。
	絕對值設定時	控制輸出2(OUT2)	計時值達到設定值2時，將輸出設為ON。
	絕對值設定時	控制輸出1(OUT1)	計時值達到設定值1時，將輸出設為ON。

重置時的響應延遲時間（電晶體輸出）

從輸入重置信號到輸出變成OFF的輸出延遲時間如下所示。

（參考值）

重置最小訊號寬	輸出延遲時間
1ms	0.8～1.2ms
20ms	15～25ms

（單位：mm）

本體

計時器本體

H5CX-A -N/-AS-N型（嵌入安裝）

註.端子螺絲為M3.5。（有效螺絲長度6mm）

H5CX-AD-N/-ASD-N 型（嵌入安裝）

註.端子螺絲為M3.5。（有效螺絲長度6mm）

H5CX-A1 1[]-N型（嵌入安裝/表面安裝）

H5CX-L8[]-N型（嵌入安裝/表面安裝）

裝上轉接器時的尺寸

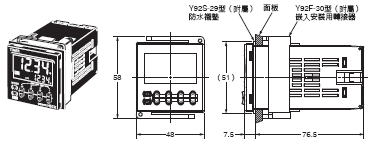

H5CX-A-N/-AS-N 型（轉接器、防水襯墊隨附於本體）

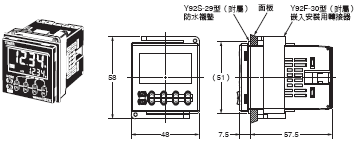

H5CX-AD-N/-ASD-N 型（轉接器、防水襯墊隨附於本體）

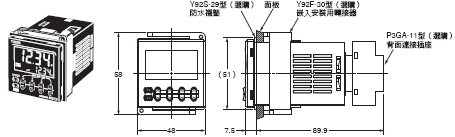

H5CX-A11[]-N型（轉接器、防水襯墊為選購）

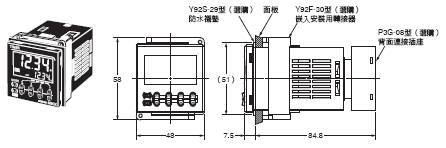

H5CX-L8[]-N型（轉接器、防水襯墊為選購）

面板開孔

標準面板開孔如下圖所示。（依據DIN43700）

註：1.安裝面板的板厚為1～5mm。

註：2.考量到作業性，朝轉接器的卡勾側方向的安裝孔距建議為15mm以上（面板開孔間隔60mm以上）。

註：3.可橫向密合安裝。如為嵌入安裝轉接頭，請將無卡勾的面朝向側面進行安裝。但密合安裝後不具有耐水性。

安裝插座時的尺寸

＊因鋁軌的種類而異。（參考值）

本體

計時器本體

H5CX-BWSD-N型（嵌入安裝）

註.端子螺絲為M3.5。（有效螺絲長度6mm）

裝上轉接器時的尺寸

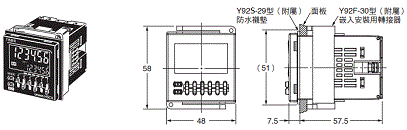

H5CX-BWSD-N型（轉接器、防水襯墊隨附於本體）

面板開孔

標準面板開孔如下圖所示。（依據DIN43700）

註：1.安裝面板的板厚為1～5mm。

註：2.考量到作業性，朝轉接器的卡勾側方向的安裝孔距建議為15mm以上（面板開孔間隔60mm以上）。

註：3.安裝轉接器後，即可密合安裝。（僅限無卡勾的方向）但密合安裝後不具有耐水性。
