各個位數皆有up/down操作鍵，操作簡便
H5CZ
產品特色
操作簡易且價格經濟
基本功能
●絕佳的操作性
●輕鬆實現類比計時器的「數位化」的優點
採用數位化提升精度，且能夠顯示經過時間。新增附瞬時接點機型。
安全/信賴

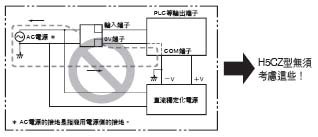

●電源／輸入回路絕緣隔離 ＊
計時器內部的電源回路與輸入回路皆絕緣隔離。
以往的非絕緣計時器有輸入0V線禁止接地等配線上的限制，一旦配線錯誤將導致計時器故障，H5CZ型則無此限制，安心無虞。
＊H5CZ型的AC100～240V規格
●設定值限制功能
可對設定值設定上限，故可防止因錯誤設定等造成輸出設備進行非預期的動作。
●輸出計數功能
累計計算輸出為ON的次數（可顯示警報、監視次數，以1000次為 單位）。有助於預測計時器及負載的使用壽命。
其他
●新增附瞬時接點型
新增附瞬時接點機型，亦可作為自保持回路、輔助繼電器使用。

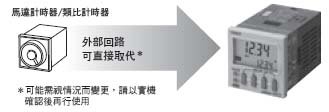

從類比計時器轉換亦相當方便。
從類比計時器轉換亦相當方便。
●防水/防塵構造（UL508 Type4X：IP66）
在有水噴濺的地方也能放心使用。
註. 使用Y92S-29型防水襯墊時
●增強按鍵保護功能
有7種模式可供選擇，可配合使用情形設定。
機種構成
| 類別 | 時間範圍 | 動作模式 |
外部 連接 |
輸入 | 輸出 | 電源電壓 | 型號 |
|---|---|---|---|---|---|---|---|
| H5CZ系列 | 9.999s(0.001s～) 99.99s(0.01s～) 999.9s(0.1s～) 9999s(1s～) 99min59s(1s～) 999.9min(0.1min～) 9999min(1min～) 99h59min(1min～) 999.9h(0.1h～) 9999h(1h～) |
〈計時器〉 A：ON延遲信號(Ⅰ) A-1：ON延遲信號(Ⅱ) A-2：電源ON延遲(Ⅰ) A-3：電源ON延遲(Ⅱ) b：閃爍(Ⅰ) b-1：閃爍(Ⅱ) d：OFF 延遲信號 E：間隔 F：累計 Z：ON/OFF 可變閃爍比 S：碼錶 〈雙定時器〉 toff ：閃爍OFF 啟動(Ⅰ) ton ：閃爍ON啟動(Ⅰ) toff-1 ：閃爍OFF 啟動(Ⅱ) ton-1 ：閃爍ON啟動(Ⅱ) |
插座 (8 PIN) |
信號重置 (NPN輸入) |
接点出力 (限時1c) |
AC100～ 240V |
H5CZ-L8 |
| AC24V/ DC12～ 24V |
H5CZ-L8D | ||||||
| 〈計時器〉 A-2：電源ON延遲(Ⅰ) b：閃爍(Ⅰ) E：間隔 Z：ON/OFF 可變閃爍比 〈雙定時器〉 toff ：閃爍OFF 啟動(Ⅰ) ton ：閃爍ON啟動(Ⅰ) |
無 |
接點輸出 (限時1c+瞬時1c) 附瞬時接點＊ |
AC100～ 240V |
H5CZ-L8E | |||
| AC24V/ DC12～ 24V |
H5CZ-L8ED |
註. 各機種搭載的功能依型號而異，訂購時請確認詳細規格。
＊亦可作為限時2c使用。
選購品（另售）
●軟質保護蓋
| 型號 |
|---|
| Y92A-48F1 |
●硬質保護蓋
| 型號 | |
|---|---|
| Y92A-48 |
●嵌入安裝用轉接器
| 型號 | |
|---|---|
| Y92F-30 |
●防水襯墊
| 型號 | |
|---|---|
| Y92S-29 |
●連接插座
| 型號 | 種類 | 備註 | |
|---|---|---|---|
| P2CF-08 | 表面連接插座 | ||
| P2CF-08-E | 表面連接插座(手指防護型) | 無法使用圓形端子。 請使用Y型端子等。 |
|
| P3G-08 | 背面連接插座 | 與端子蓋(Y92A-48G 型)搭配使用， 可保護手指。 |
|
●端子蓋（P3G-08型背面連接插座用）
| 型號 | |
|---|---|
| Y92A-48G |
額定
| 形式 | H5CZ-L8[] | ||
|---|---|---|---|
| 額定 | 電源電壓 ＊1 | ・AC100～240V 50/60Hz ・AC24V 50/60Hz/DC12～24V |
|
| 容許電壓變動範圍 | 額定電源電壓的85～110%(DC12～24V為90～110%) | ||
| 消費電力 | 約6.2VA(AC100～240V)、 約5.1VA/2.4W(AC24V/DC12～24V) ＊2 | ||
| 安裝方法 | 嵌入安裝、表面安裝(共用) | ||
| 外部連線方法 | 8 PIN插座 | ||
| 保護構造 | IEC規格 IP66、 UL508 Type 4X(室内)、 但僅限面板表面(使用防水襯墊Y92S-29時) | ||
| 數位 | 4位數 | ||
| 時間範圍 | 9.999s(0.001s～)、99.99s(0.01s～)、999.9s(0.1s～)、9999s(1s～)、99min59s(1s～)、 999.9min(0.1min～)、9999min(1min～)、99h59min(1min～)、999.9h(0.1h～)、9999h(1h～) |
||
| 顯示模式 | 加法(UP)顯示、減法(DOWN)顯示(切換) | ||
| 輸入 | 輸入信號 | 信號、重置 (附瞬時接點型無輸入) | |
| 輸入方式 | 無電壓輸入 短路阻抗 ： 1kΩ以下(0Ω時流出電流約12mA) 短路時殘留電壓 ： 3V以下 OFF 阻抗：100kΩ以上 |
||
| 信號、重置 | 最小輸入信號寬：1ms/20ms(全數切換) | ||
| 復歸方式 | 電源重置(根據輸出模式)、外部重置、手動重置、自動重置(根據輸出模式) | ||
| 電源重置 | 最短電源開啟時間：0.5s(A-3、b-1、F、ton-1、toff-1模式除外) | ||
| 復歸電壓 | 電源電壓的10%以下 | ||
| 感測器待機時間 | 250ms以下(感測器待機時間、控制輸出OFF不接受輸入) | ||
| 輸出 | 輸輸模式 | A ： ON延遲信號(Ⅰ)、A-1 ： ON延遲信號(Ⅱ)、 A-2 ： 電源ON延遲(Ⅰ)、A-3：電源ON延遲(Ⅱ)、 b ： 閃爍(Ⅰ)、b-1 ： 閃爍(Ⅱ)、d ： OFF延遲信號、 E ： 間隔、F： 累計、Z ： ON/OFF可變閃爍比、 S ： 碼表、toff ： 閃爍OFF啟動(Ⅰ)、 ton：閃爍ON啟動(Ⅱ)、toff-1 ： 閃爍OFF啟動(Ⅰ)、 ton-1 ： 閃爍ON啟動(Ⅱ) |
|
| 〈附瞬時接點型〉 A-2：電源ON延遲(Ⅰ)、b：閃爍(Ⅰ)、E：間隔、 Z： ON/OFF可變閃爍比、toff：閃爍OFF啟動(Ⅰ)、 ton：閃爍ON啟動(Ⅰ) |
|||
| 單穩輸出時間 | 0.01～99.99s | ||
| 控制輸出 | AC250/DC30V 5A 電阻負載(cosφ=1) 最小適用負載：DC5V 10mA(P水準、参考値) 接點材質 ： AgSnIn |
||
| 顯示方式 ＊3 | LCD；文字高度 計時値：10mm 設定値：6mm |
||
| 停電記憶方式 | EEP-ROM(重寫次數10萬次以上) 資料保持性：10年以上 | ||
| 使用溫度範圍 | -10～+C2355℃(密合安裝時：-10～+50℃)（不可結冰結露） | ||
| 保存溫度範圍 | -25～+70℃（不可結冰結露） | ||
| 使用環境濕度 | 25～85% | ||
| 前面板 | 淺灰色(5Y7/1) | ||
＊1. 請勿將變頻器的輸出作為電源使用。DC規格的漣波含有率為20％以下。
＊2. 接通電源時短時間內會有突波電流流動。
突波電流一覽表（參考值）
| 電壓規格 | 施加電壓 | 突波電流(峰值) | 時間 |
|---|---|---|---|
| AC100～240V | AC264V | 5.3A | 0.4ms |
| AC24V/DC12～24V | AC26.4V | 6.4A | 1.4ms |
| DC26.4V | 4.4A | 1.7ms |
＊3. 僅於電源ON時顯示，未打開電源時無法變更設定。
性能
| 動作時間偏差、設定誤差 (包含溫度、電壓的影響) |
±0.01％±0.05s以下 （電源啟動時） ＊1 ±0.005％±0.03s以下 （信號啟動時） ＊1 電源啟動時，若將設定值設定在感測器待機時間以內，則即使經過設定時間，輸出仍不會轉變成ON，而是在感測器待機時間結束後轉為ON。 |
|
|---|---|---|
| 絕緣阻抗 | 100MΩmin. (at 500 VDC) 導電部端子與露出的非充電金屬部間、非連續接點間 |
|
| 耐電壓 | 充電金屬部與非充電金屬部間 ： AC2,000V 50/60Hz 1min 電源與輸入電路間 ： AC2,000V 50/60Hz 1min （僅H5CZ-L8型） 控制輸出與電源、輸入電路間（輸入電路為H5CZ-L8E□型以外） ： AC2,000V 50/60Hz 1min 非連續接點間 ： AC1,000V 50/60Hz 1min |
|
| 脈衝電壓 | 電源端子間：5kV (AC24V/DC12～24V型為1.0kV) 導電部端子與露出的非充電金屬部間：5kV (AC24V/DC12～24V 型為1.5kV) |
|
| 抗干擾性 | 電源端子間 ： ±1.5kV 輸入端子間 ： ±600V （H5CZ-L8E□型以外） 利用雜訊模擬器模擬的方形波雜訊 （脈衝寬100ns/1μs、上升1ns） |
|
| 耐靜電性 | 8kV (誤動作)、15kV (損壞) | |
| 振動 | 耐久性 | 10～55Hz 單側振幅0.75mm 3方向各2h |
| 誤動作 | 10～55Hz 單側振幅0.35mm 3方向各10min | |
| 衝撃 | 耐久性 | 300m/s2 3軸各方向各3次 |
| 誤動作 | 100m/s2 3軸各方向各3次 | |
| 使用壽命 | 機械性 | 1,000 萬次以上(無負載、開閉頻率1,800 次/h、環境溫度條件：23℃) |
| 電氣性 | 10萬次以上(AC250V 5A 電阻負載、1,800 次/h、環境溫度條件：23℃)＊2 | |
| 重量 | 約105g (僅本體) | |
＊2. 請確認電氣壽命曲線。
＊請確認電氣壽命曲線。
●電氣壽命曲線（參考值）
適用標準
| 安全標準 | cULus （或cURus） ： UL508/CSA C22.2 No.14 ＊1 EN61812-1 ： 污染度2/過電壓類別Ⅲ B300 PILOT DUTY 1/4 HP AC120V、1/3 HP AC240V、5A 電阻負載 VDE0106/part100 CCC： GB/T 14048.5 污染度2/過電壓類別Ⅲ ＊2 |
|---|---|
| EMC | (EMI) EN61812-1 放射性危害強度 EN55011 Group 1 classA 雜音端子電壓 EN55011 Group 1 classA (EMS) EN61812-1 靜電放電抗擾性 IEC61000-4-2 電場強度抗擾性 IEC61000-4-3 無線電脈衝抗擾性 IEC61000-4-4 突波抗擾性 IEC61000-4-5 傳導性雜訊抗擾性 IEC61000-4-6 電壓突降/電斷抗擾性 IEC61000-4-11 |
＊1. H5CZ型的適用標準如下。
cUL （Listing）：使用OMRON P2CF （-E）時
cUR （Recognition）：使用上述插座以外的插座時
＊2. 關於CCC取得條件
cUL （Listing）：使用OMRON P2CF （-E）時
cUR （Recognition）：使用上述插座以外的插座時
＊2. 關於CCC取得條件
| 額定動作電壓Ue 額定動作電流Ie |
接點輸出： AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.5A 電晶體輸出： DC-13: Ue: 30VDC, Ie: 0.1A |
|
|---|---|---|
| 額定絕緣電壓 | 250V | |
| 額定脈衝電壓 （高度：2000m以內） |
4kV （AC240V時） | |
| 附條件短路電流 | 1000A | |
輸入輸出功能
詳細內容請參閱第13、21頁的「■詳細動作時序圖」。
| 輸入功能＊ | 信號 | 作為開始計時功能的功用。 但在A-2、A-3模式下為禁止計時功能，在S模式下則為計時開始/停止功能。 |
|---|---|---|
| 重置 | ・重置計時值。(在UP模式下為“0”，在DOWN模式下為“設定值”。) ・重置輸入期間不計時，控制輸出亦關閉。 ・在重置期間，重置顯示燈亮燈。 |
|
| 出力機能 | 控制輸出(OUT) | 計時值達到設定值時，傳送與指定的輸出模式對應的輸出。 |
＊H5CZ-L8E[]型無輸入功能。
（單位：mm）
本體

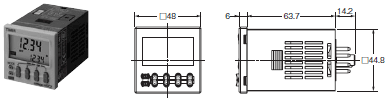

●計時器本體
H5CZ-L8[]型（嵌入安裝/表面安裝）

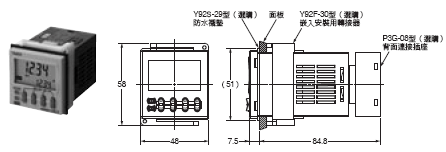

●裝上轉接器時的尺寸
H5CZ-L8[]型（轉接器、防水襯墊為選購）
面板開孔
標準面板開孔如下圖所示。（依據DIN43700）
註1. 安裝面板的板厚為1～5mm。
2. 考量到作業性，朝轉接器的卡勾側方向的安裝孔距建議為15mm以上（面板開孔間隔60mm以上）。
3. 可橫向密合安裝。如為嵌入安裝轉接器，請將無卡勾的面朝向側面進行安裝。
但密合安裝後不具有耐水性。
但密合安裝後不具有耐水性。
●安裝插座時的尺寸
＊因鋁軌的種類而異。（參考值）
