H3BF-N / BG-N / BH-N

H3BF-N / BG-N / BH-N

產品特色
各種類型的DIN48x48mm雙計時器、 星形三角計時器和電源OFF延遲計時器
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄

H3BF-N8型固態雙計時器

獨立ON、OFF時間設定。可組合長時ON或OFF時間及短時ON或OFF時間設定。

時間範圍廣（0.05s~300h）。

透過任何時間範圍的零點設定值輕鬆執行時序檢查。

取得UL、CSA、CE和CCC認證。

H3BG-N8型固態星形三角計時器

廣泛的星形時間範圍（高達120秒）和星形三角傳輸時間範圍（高達1.0秒）。

設定環（另售）可設定恆定時間並限制設定範圍。

面板蓋（另售）可支援各種面板設計。

取得UL、CSA、CE和CCC認證。

H3BH-N8型固態電源OFF延遲計時器

電源OFF延遲長度：
S系列：長達12秒，
M系列：長達12分鐘。

設定環（另售）可設定恆定時間並限制設定範圍。

面板蓋（另售）可支援各種面板設計。

取得UL、CSA、CE和CCC認證。

H3BF-N8型固態雙計時器

動作模式 電源電壓 型號
閃爍OFF啟動 AC110V (50/60 Hz) H3BF-N8
AC220V (50/60 Hz)


註. 訂購時請指定型號和電源電壓。

3235_lu_1

選購品（另售）

名稱/規格 型號
嵌入安裝用轉接器 Y92F-30
Y92F-73
Y92F-74
安裝鋁軌 50 cm (l) × 7.3 mm (t) PFP-50N
1 m (l) × 7.3 mm (t) PFP-100N
1 m (l) × 16 mm (t) PFP-100N2
端板 PFP-M
襯墊 PFP-S
保護蓋 Y92A-48B
鋁軌安裝/表面連接插座 8pin P2CF-08
背面連接插座 8pin P3G-08
卡勾 PL08型插座用 Y92H-7
PF085A型插座用 Y92H-8

H3BG-N8 固態星形三角計時器

輸出 電源電壓 型號
限時接點 AC110V (50/60 Hz) H3BG-N8
AC220V (50/60 Hz)
限時接點與瞬時接 AC110V (50/60 Hz) H3BG-N8H
AC220V (50/60 Hz)


註. 訂購時請指定型號和電源電壓。

3235_lu_2

選購品（另售）

名稱/規格 型號
嵌入安裝用轉接器 Y92F-30
Y92F-70
Y92F-71
安裝鋁軌 50 cm (l) × 7.3 mm (t) PFP-50N
1 m (l) × 7.3 mm (t) PFP-100N
1 m (l) × 16 mm (t) PFP-100N2
端板 PFP-M
襯墊 PFP-S
保護蓋 Y92A-48B
鋁軌安裝/表面連接插座 8-pin P2CF-08
背面連接插座 P3G-08
設定環 設定特定時間 Y92S-27
限制設定範圍 Y92S-28
面板蓋（請參閱註釋） 淺灰色（5Y7/1） Y92P-48GL
黑色（N1.5） Y92P-48GB
卡勾 PL08型插座用 Y92H-1
PF085A型插座用 Y92H-2

註. 設定環與面板蓋為一組出售。

H3BH-N8型固態電源OFF延遲計時器

輸出 電源電壓 計時器
S系列 M系列
DPDT AC110V (50/60 Hz) H3BH-N8 H3BH-N8
AC220V (50/60 Hz)


註. 訂購時請指定型號、電源電壓、時間單位代碼（S或M）。

3235_lu_3

選購品（另售）

名稱/規格

型號
嵌入安裝用轉接器 Y92F-30
Y92F-70
Y92F-71
安裝鋁軌 50 cm (l) × 7.3 mm (t) PFP-50N
1 m (l) × 7.3 mm (t) PFP-100N
1 m (l) × 16 mm (t) PFP-100N2
端板 PFP-M
襯墊 PFP-S
保護蓋 Y92A-48B
鋁軌安裝/表面連接插座 8-pin P2CF-08
背面連接插座 8-pin P3G-08
卡勾 PL08型插座用 Y92H-1
PF085A型插座用 Y92H-2

H3BF-N8型固態雙計時器

通用

項目 H3BF-N8
動作模式 閃爍OFF啟動
針腳類型 8pin
動作/復歸方法 限時動作/限時復歸或自動復歸
輸出方式 繼電器輸出 (DPDT)
安裝方式 鋁軌安裝、表面安裝和嵌入安裝
適用標準 取得UL508、CSA C22.2 No.14、LR和CCC認證
符合EN61812-1標準（污染度 2／過電壓類別 ΙΙΙ）

時間範圍

時間單位 s（秒） x 10s（10秒） min（分） x 10m（10分） h（小時） x 10h（10小時）
全刻度設定
1.2 設定時間 0.05～1.2 1.2～12 0.12～1.2 1.2～12 0.12～1.2 1.2～12
3 0.3～3 3～30 0.3～3 3～30 0.3～3 3～30
12 1.2～12 12～120 1.2～12 12～120 1.2～12 12～120
30 3～30 30～300 3～30 30～300 3～30 30～300

註. 瞬時輸出在任何時間範圍下皆可使用。若要獲得瞬時輸出，請設為0以下。

額定規格

額定電源電壓 AC110V (50/60 Hz)，AC220V (50/60 Hz)
使用電壓範圍 額定電源電壓的85％～110％
電源復歸 最短電源開啟時間：0.1s
功率消耗 AC110V：約2.9VA (1.6W)
AC220V：約7.0VA (1.6W)
控制輸出 接點輸出：AC250V時為5A，電阻負載（cosφ = 1）

特性

動作時間精度 ±0.3％ FS以下（在1.2和3秒範圍為±0.3％ FS ±10ms）
設定誤差 ±5％ FS ±0.05s以下
復歸時間 0.1s以下
電壓影響 ±0.5％ FS以下（在1.2和3秒範圍為±0.5％ FS ±10ms）
溫度影響 ±2％ FS以下（在1.2和3秒範圍為±2％ FS ±10 ms）
絕緣阻抗 100MΩ min. (at 500 VDC)
耐電壓 AC2000V，50/60Hz 1min （導電金屬元件與外露的非導電金屬元件間）
AC2000V，50/60Hz 1min （控制輸出端子與使用電源電路間）
AC1000V，50/60Hz 1min （非連續接點間）
脈衝電壓 3kV （電源端子間）
4.5kV （導電端子與外露的非導電金屬元件間）
耐雜訊 ±1.5 kV （電源端子間），雜訊模擬器生成的方波雜訊（脈衝寬幅為：100ns/1μs，上升1ns）
耐靜電 誤動作： 8kV
耐久性： 15kV
耐振動 耐久性： 10~55Hz，0.75mm單振幅，3方向，各1次
誤動作： 10~55Hz，0.5mm單振幅，3方向，各1次
耐衝擊 耐久性：1,000 m/s2（約100G）3方向，各1次
誤動作：100 m/s2（約10G）3方向，各1次
環境溫度 動作時： －10°C~55°C （無結冰）
存放時： －25°C~65°C （無結冰）
環境濕度 動作時： 35％~85％
使用壽命 機械性： 2,000萬次以上（無負載時頻率為1,800次/小時）
電氣性： 10萬次以上（AC250V 5A電阻負載、1800次/小時）
外殼顏色 淺灰色（Munsell 5Y7/1）
防護等級 IEC：IP40 （面板表面）
重量 大約100g

特性資料（參考）

3235_sp_1

註. DC125V (cosφ = 1) 時，可將最大電流切換為0.15A；

如果L/R = 7ms，可將最大電流切換為0.1A。

在這兩種情況下，預期使用壽命為10萬次。

DC5V時（故障等級：P），最小適用負載為10mA。

H3BG-N8型固態星形三角計時器

通用

項目 H3BG-N8 H3BG-N8H
功能 星形三角計時器 附瞬時輸出的星三角計時器
針腳類型 8pin
動作/復歸方法 限時動作/自動復歸
輸出方式 限時： SPST-NO （星形動作電路）
SPST-NO （三角形動作電路）		 限時： SPST-NO （星形動作電路）
SPST-NO （三角形動作電路）
瞬時： SPST-NO
安裝方式 鋁軌安裝、表面安裝和嵌入安裝
適用標準 取得UL508、CSA C22.2 No.14、CCC認證
符合EN61812-1標準（污染度 2／過電壓類別 ΙΙΙ）

時間範圍

星形三角傳輸時間 0.05秒 0.1秒 0.25秒 0.5秒 0.75秒 1.0秒
全刻度設定
6

星形

動作時間設定

 0.5~6秒
12 1~12秒
60 5~60秒
120 10~120秒

額定規格

額定電源電壓 AC110V (50/60 Hz)，AC220V (50/60 Hz)
使用電壓範圍 額定電源電壓的85％～110％
電源復歸 最短電源開啟時間：0.5s
功率消耗 AC110V：約4.6VA (2.3W)
AC220V：約9.5VA (2.3W)
控制輸出 接點輸出：AC250V時為5A，電阻負載（cosφ = 1）

特性

動作時間精度 ±0.3％FS以下
設定誤差 ±5％FS ±0.05s以下
星形三角傳輸時間 精確度：±25％FS＋5ms以下
電壓影響 ±0.5％FS以下
溫度影響 ±2％FS以下
絕緣阻抗 100MΩ min. (at 500 VDC)
耐電壓 AC2000V，50/60Hz 1min （導電金屬元件與外露的非導電金屬元件間）
AC2000V，50/60Hz 1min （控制輸出端子與使用電源電路間）
AC1000V，50/60Hz 1min （非連續接點間）
脈衝電壓 3kV （電源端子間）
4.5kV （導電端子與外露的非導電金屬元件間）
耐雜訊

±1.5 kV （電源端子間），雜訊模擬器生成的方波雜訊

（脈衝寬幅為：100ns/1μs，上升1ns）
耐靜電 誤動作： 8kV
耐久性： 15kV
耐振動 耐久性： 10~55Hz，0.75mm單振幅，3方向，各1次
誤動作： 10~55Hz，0.5mm單振幅，3方向，各1次
耐衝擊 耐久性：1,000 m/s2（約100G），3方向，各1次
誤動作：300 m/s2（約30G），3方向，各1次
環境溫度 動作時： －10°C~55°C （無結冰）
存放時： －25°C~65°C （無結冰）
環境濕度 動作時： 35％~85％
使用壽命 機械性： 2,000萬次以上（無負載時頻率為1,800次/小時）
電氣性： 10萬次以上（AC250V 5A電阻負載、1800次/小時）
外殼顏色 淺灰色（Munsell 5Y7/1）
防護等級 IEC：IP40 （面板表面）
重量 H3BG-N8型：約110g；H3BG-N8H型：約130g

特性資料（參考）

3235_sp_2

註. DC125V (cosφ = 1) 時，可將最大電流切換為0.15A；

如果L/R = 7ms，可將最大電流切換為0.1A。

在這兩種情況下，預期使用壽命為10萬次。

DC5V時（故障等級：P），最小適用負載為100mA。

H3BH-N8型固態電源OFF延遲計時器

通用

項目 H3BH-N8
動作/復歸方法 瞬時動作/限時復歸
針腳類型 8pin
輸入方式 ---
輸出方式 繼電器輸出 (DPDT)
安裝方式 鋁軌安裝、表面安裝和嵌入安裝
適用標準 取得UL508、CSA C22.2 No.14、CCC認證
符合EN61812-1標準（污染度 2／過電壓類別 ΙΙΙ）

時間範圍

時間單位 S系列 M系列
s (秒) min（分）
全刻度設定
0.6 設定時間 0.05～0.6
1.2 0.1～1.2
6 0.5～6
12 1～12
最短電源開啟時間 0.1秒以上 2秒以上
限時重覆循環 3s以上


註. 如果無法確保上述最短電源開啟時間，H3BH-N8型將無法運作。

應確保可達到上述最短電源開啟時間。

額定規格

額定電源電壓 AC110V (50/60 Hz)，AC220V (50/60 Hz)
使用電壓範圍 額定電源電壓的85％～110％
功率消耗 AC110V：約0.17VA (0.15W)
AC220V：約0.24VA (0.18W)
控制輸出 接點輸出：AC250V時為5A，電阻負載（cosφ = 1）

特性

動作時間精度 ±0.3％ FS以下（在0.6和1.2秒範圍為±0.3％ FS ±10ms）
設定誤差 ±5％ FS ±0.05s以下
電壓影響 ±0.5％ FS以下（在0.6和1.2秒範圍為±0.5％ FS ±10ms）
溫度影響 ±2％ FS以下（在0.6和1.2秒範圍為±2％ FS ±10ms）
絕緣阻抗 100MΩ min. (at 500 VDC)
耐電壓 AC2000V，50/60Hz 1min （導電金屬元件與外露的非導電金屬元件間）
AC2000V，50/60Hz 1min （控制輸出端子與使用電源電路間）
AC1000V，50/60Hz 1min （非連續接點間）
脈衝電壓 3kV （電源端子間）
4.5kV （導電端子與外露的非導電金屬元件間）
耐雜訊 ±1.5 kV （電源端子間），雜訊模擬器生成的方波雜訊
（脈衝寬度為：100ns/1μs，上升1ns）
耐靜電 誤動作： 8kV
耐久性： 15kV
耐振動 耐久性： 10~55Hz，0.75mm單振幅，3方向，各1次
誤動作： 10~55Hz，0.5mm單振幅，3方向，各1次
耐衝擊 耐久性： 1,000m/s2 （約100G），3方向，各1次
誤動作： 100m/s2 （約10G），3方向，各1次
環境溫度 動作時： －10°C~55°C （無結冰）
存放時： －25°C~65°C （無結冰）
環境濕度 動作時： 35％~85％
使用壽命 機械性： 1,000萬次以上（無負載時頻率為1,200次/小時）
電氣性： 10萬次以上（AC250V 5A電阻負載、1,200次/小時）
外殼顏色 淺灰色（Munsell 5Y7/1）
防護等級 IEC：IP40 （面板表面）
重量 大約120g

特性資料（參考）

3235_sp_3

註. DC125V (cosφ = 1) 時，可將最大電流切換為0.15A；

如果L/R = 7ms，可將最大電流切換為0.1A。

在這兩種情況下，預期使用壽命為10萬次。

DC5V時（故障等級：P），最小適用負載為10mA。

（單位：mm）

註. 所有單位皆為mm （除非另行註明）。

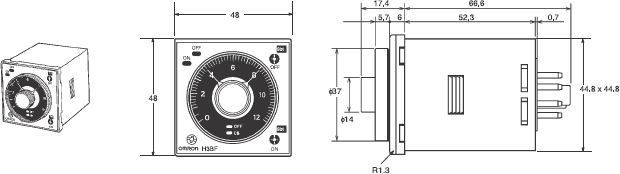

H3BF-N8型固態雙計時器

H3BF-N8型

3235_dm_1

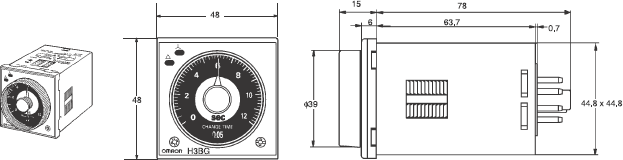

H3BG-N8型固態星形三角計時器

H3BG-N8/N8H型

3235_dm_2

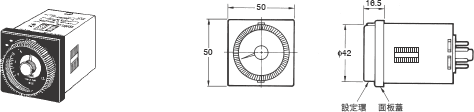

設定環的尺寸

3235_dm_3

附件

設定環/ 面板蓋

面板蓋有2種類型（Y92P-48GL型、Y92P-48GB型），各有2種顏色。

可依照應用情況，使用最適合刻度盤設計的面板蓋。

設定計時器的特定時間時，用Y92S-27型或Y92S-28型設定環可方便操作，並可將作業員的失誤降到最低。

設定環應搭配面板蓋使用。

設定特定時間 設定環(Y92S-27型)與
面板蓋(Y92P-48GL型或-48GB型)
限制設定範圍 設定環B或C (Y92S-28型)與面板蓋
(Y92P-48GL型或-48GB型)

Y92S-27型 Y92S-28型 Y92S-28型
設定環A 設定環B 設定環C
3235_dm_4 3235_dm_5 3235_dm_6
Y92P-48GL型 Y92P-48GB型
淺灰色 黑色
3235_dm_7 3235_dm_8

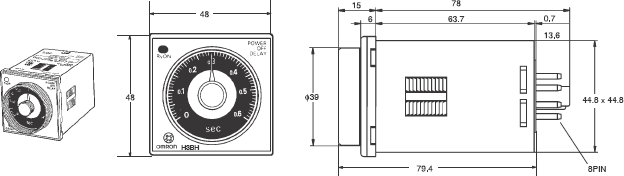

H3BH-N8型固態電源OFF延遲計時器

H3BH-N8型

3235_dm_9

H3BF-N/BG-N/BH-N型固態計時器

註. 下列內容適用於所有H3B[]-N型。
註. 所有單位皆為mm（除非另行註明）。

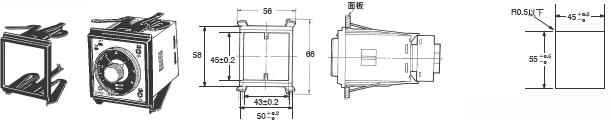

嵌入安裝用轉接器的尺寸
Y92F-30型
3235_dm_10
註. 用於垂直安裝的兩個或多個計時器的轉接器，其方向不同於水平安裝的計時器用轉接器。
可如下取得N （n：並排的H3BF-N/BG-N/BH-N型數量）
無蓋：N = (48n - 2.5) ＋1/-0
附保護蓋：N = (51n - 5.5) ＋1/-0
附面板蓋：N = (50n - 4.5) ＋1/-0
3235_dm_11

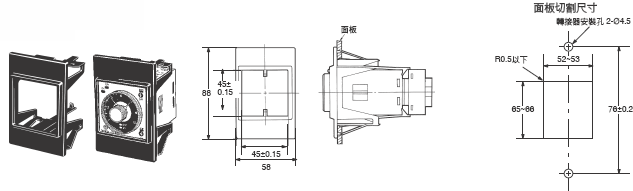

嵌入安裝用轉接器的尺寸
Y92F-73/-70型
3235_dm_12
註. 安裝面板的厚度為1~3.2mm。

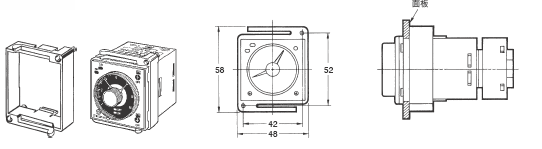

嵌入安裝用轉接器的尺寸
Y92F-74/-71型
3235_dm_13
註. 安裝面板的厚度為1~3.2mm。

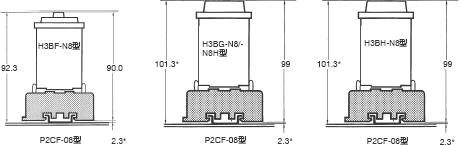

鋁軌安裝
3235_dm_14
*尺寸會因鋁軌的種類而異（參考值）。

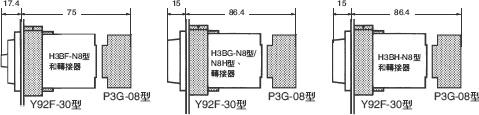

嵌入安裝
3235_dm_15

選購品（另售）

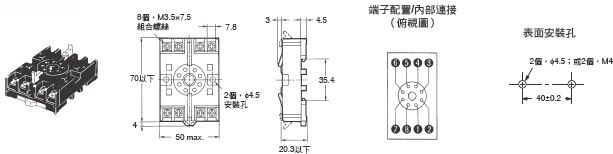

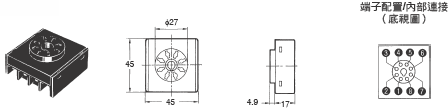

鋁軌安裝/ 表面連接插座

P2CF-08型

3235_dm_16

背面連接插座

P3G-08型

3235_dm_17

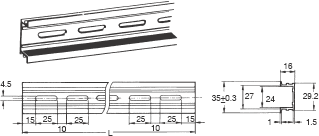

安裝鋁軌

PFP-100N型、PFP-50N型

3235_dm_18

PFP-100N2型

3235_dm_19

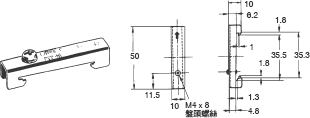

端板

PFP-M型


3235_dm_20

襯墊

PFP-S型

3235_dm_21

保護蓋

Y92A-48B型

保護蓋可防止灰塵和水進入正面面板，尤其是時間設定區域。

另外還可防止因意外接觸定時旋鈕而修改設定值。

註1. Y92A-48B型保護蓋的材質為硬塑膠，必須卸下才能更改計時器設定值。

註2. 如果計時器上使用面板蓋（另售），則不得安裝保護蓋。

Y92A-48B型

3235_dm_22

卡勾

Y92H-7/-1型 Y92H-8/-2型

PL08型插座用 PF085A型插座用

3235_dm_23 3235_dm_24
