H3DK-H
產品特色
DIN22.5mm寬的盤內用標準計時器系列
• 支援AC/DC自由電源（AC/DC24～240V）。 ＊1
• 各系列中新增DC12V電源型。 ＊1
• 取得UL、CSA ＊2、CCC，符合EN61812-1。 CE標誌。
• 符合EN61812-1的EMC規格，除工業環境外，亦可在住宅、商業、 輕工業環境中使用。
• 採用「手部安全端子和固定螺絲」端子構造（依據EN50274）。
■種類
| 動作模式 | 電源電壓 | 控制輸出 | H3DK-H | ||||
|---|---|---|---|---|---|---|---|
| S系列 (0.1s～12s) |
L系列 (1.0s～120s) |
||||||
| 電源OFF延遲 | AC100～120V | 接點輸出1c | 型號 | H3DK-HCS | H3DK-HCL | ||
| AC200～240V | 接點輸出1c | 型號 | H3DK-HDS | H3DK-HDL | |||
| AC/DC24～48V | 接點輸出1c | 型號 | H3DK-HBS | H3DK-HBL | |||
■模式結構
| 型號 | 端子台 | 動作方式/復歸方式 | 輸出方式 | 安裝方法 | 安全標準 | 附屬品 |
|---|---|---|---|---|---|---|
| H3DK-H型 | 6端子 | 瞬時動作/限時復歸 | 繼電器1c | 鋁軌安裝 | cURus (UL508 CSA C22.2 No.14) EN61812-1 IEC60664-1 4kV/2 EN50274 |
命名標籤 |
時間範圍
| S系列 | L系列 | |||
|---|---|---|---|---|
| 時間範圍 | ×0.1 | ×1 | ×1 | ×10 |
| 設定時間範圍 | 0.1～1.2s | 1～12s | 1～12s | 10s～120s |
| 電源接通時間 | 0.1s以上 | 0.3s以上 | ||
| 刻度數字 | 12 | |||
額定
| 電壓電源 | AC100～120V 50/60Hz AC200～240V 50/60Hz AC/DC24～48V 50/60Hz ＊1 |
|
|---|---|---|
| 容許電壓變動範圍 | 額定電壓85～110% | |
| 消耗電力 | H3DK-HCS/-HCL | AC120V時 ： 11.7VA以下 |
| H3DK-HDS/-HDL | AC240V時 ： 29.5VA以下 | |
| H3DK-HBS/-HBL | AC48V時 ： 1.2VA以下 ＊2 | |
| 控制輸出 | 接點輸出 ： AC250V 5A 電阻負載（cosφ＝1），DC30V 5A 電阻負載 ＊3 最小適用負載 ： DC5V 100mA（P水準，參考值） 接點材質 ： 銀合金 |
|
| 使用溫度範圍 | -20～+55℃（不可結冰） | |
| 保存溫度範圍 | -40～+70℃（不可結冰） | |
| 使用周圍溫度 | 25～85% | |
＊1. DC電源的漣波在20％以下（可使用單相全波整流電源）。
＊2. DC時的消耗電力參考值，請參閱第24頁的「●DC時的消耗電力（參考值）」。
＊3. 控制輸出為H3DK型單體的額定值。
並排2個以上使用時，請參閱下一頁的「安裝孔距與輸出開關容量之關係」。
＊2. DC時的消耗電力參考值，請參閱第24頁的「●DC時的消耗電力（參考值）」。
＊3. 控制輸出為H3DK型單體的額定值。
並排2個以上使用時，請參閱下一頁的「安裝孔距與輸出開關容量之關係」。
性能
| 動作時間偏差 | ±1%以下 ( 相對於最大刻度時間的比率 )以下 ( 1.2s 範圍為±1%±10ms ) | |
|---|---|---|
| 設定誤差 | ±10 % ( 相對於最大刻度時間的比率 )±0.05s 以下 | |
| 電壓的影響 | ±0.5 % ( 相對於最大刻度時間的比率 )以下 ( 1.2s 範圍為±0.5%±10ms ) | |
| 溫度的影響 | ±2% ( 相對於最大刻度時間的比率)以下 ( 1.2s 範圍為±2%±10ms ) | |
| 絕緣阻抗 | 100MΩmin. (at 500 VDC) | |
| 耐電壓 | AC2,000V 50/60Hz 1min ( 充電金屬部與非充電金屬部間 ) AC2,000V 50/60Hz 1min ( 控制輸出與操作回路間 ) AC1,000V 50/60Hz 1min ( 非連續接點間 ) |
|
| 脈衝電壓 | 5kV ( 電源端子間 ) AC/DC24V 和AC/DC48V 型為1kV 5kV ( 導電部端子與露出的非充電金屬部間 ) AC/DC24V 和AC/DC48V 型為1.5kV |
|
| 抗干擾性 | 利用雜訊模擬器模擬的方形波雜訊 ( 脈衝寬 100ns/1μs上升1ns ) ±1.5kV ( 電源端子間 ) |
|
| 耐靜電性 | 4kV ( 誤動作 ) 8kV ( 損壞 ) | |
| 振動 | 耐久性 | 10～55Hz 單側振幅0.75mm 3方向各2h |
| 誤動作 | 10～55Hz 單側振幅0.5mm 3方向各10min | |
| 衝擊 | 耐久性 | 1,000m/s2 6方向各3次 |
| 誤動作 | 100m/s2 6方向各3次 | |
| 壽命 | 機械性 | 1,000 萬次以上 ( 無負載、開閉頻率1,200 次/h ) |
| 電氣性 | 10萬次以上 ( AC250V 、5A、電阻負載、開閉頻率1200 次/h ) | |
| 保護構造 | IP30 ( 端子部為IP20 ) | |
| 重量 | 約120g | |
●2台以上H3DK型的安裝孔距與輸出 開關容量之關係（參考值）
安裝孔距與負載電流的關係，請參照下圖。
若於超出上述負載的條件下使用時，計時器內部的溫度將因此上昇，可能導致內部零件的使用壽命變短。
測試方法
試料 ：H3DK-F
施加電壓 ：AC240V
安裝孔距 ：0mm、5mm、10mm、50mm
適用標準
| 安全標準 | cURus ： UL508/CSA C22.2 No.14 EN50274 ： 僅限手指防護、垂直方向防護 EN61812-1 ： 污染度2/過電壓類別Ⅲ CCC ： GB/T 14048.5 污染度2/過電壓類別Ⅲ＊ LR ： Test Specification No.1-2002 Category ENV1.2 |
|---|---|
| EMC | （EMI） EN61812-1 放射性危害強度EN55011 class B 雜音端子電壓EN55011 class B 高諧波電流EN61000-3-2 電壓變動、閃爍EN61000-3-3 （EMS） EN61812-1 靜電放電抗擾性IEC61000-4-2 電場強度抗擾性IEC61000-4-3 無線電脈衝抗擾性IEC61000-4-4 突波抗擾性IEC61000-4-5 傳導性雜訊抗擾性IEC61000-4-6 電壓突降/電斷抗擾性IEC61000-4-11 |
*關於CCC取得條件
| 建議的保險絲 | 0216005（ 250VAC, 5A）Littelfuse製造 |
|---|---|
| 額定動作電壓Ue 額定動作電壓Ie |
AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.1A |
| 額定絕緣電壓 | 250V |
| 額定脈衝電壓 （高度：2000m以內） |
4kV（AC240V時） |
| 附條件短路電流 | 1,000A |

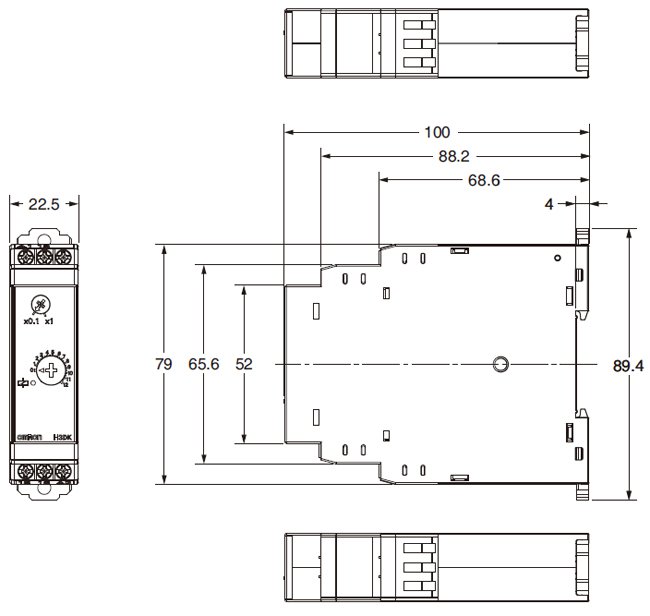

（單位：mm）
■本體
H3DK-H
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 H3DK 規格說明書 |
SGTA-037-TW5 [10234KB] |
2022年7月4日
20220704
|
H3DK 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| H3DK Data Sheet |
L118-E1-03 [6026KB] |
Feb 15, 2021
20210215
|
H3DK Data Sheet |
| Recommended Replacement Periods and Periodic Replacement for Preventive Maintenance |
- [43KB] |
Mar 12, 2018
20180312
|
Recommended Replacement Periods and Periodic Replacement for Preventive Maintenance |
