| 動作模式 | 電源電壓 | 控制輸出 | H3DK-F | ||
|---|---|---|---|---|---|
| 閃爍 OFF啟動/ ON啟動 |
AC/DC24～240V | 接點輸出1c | 型號 | H3DK-F | |
| DC12V | 接點輸出1c | 型號 | H3DK-FA | ||
H3DK-F
產品特色
DIN22.5mm寬的盤內用標準計時器系列
可切換閃爍OFF啟動或閃爍ON啟動。
獨立設定ON時間、OFF時間
可在0.1秒～1200小時之間選擇8種時間範圍。
種類
模式結構
| 型號 | 動作模式 | 端子台 | 輸出方式 | 安裝方法 | 安全標準 | 附屬品 |
|---|---|---|---|---|---|---|
| H3DK-F | 閃爍 OFF啟動/ ON啟動 |
6端子 | 繼電器1c | 鋁軌安裝 | cURus (UL508 CSA C22.2 No.14) EN61812-1 IEC60664-1 4kV/2 EN50274 |
命名標籤 |
時間範圍
| 時間範圍 | 0.1s | 1s | 10s | 1min | 10min | 1h | 10h | 100h |
|---|---|---|---|---|---|---|---|---|
| 設定時間範圍 | 0.1～1.2s | 1～12s | 10s～120s | 1～12min | 10～120min | 1～12h | 10～120h | 100～1200h |
| 刻度數字 | 12 | |||||||
額定
| 電源電壓 ＊1 | AC/DC24～240V 50/60Hz ＊2 DC12V ＊2 |
|
|---|---|---|
| 容許電壓變動範圍 | AC/DC24～240V ： 額定電壓的85%～110% DC12V ： 額定電壓的90%～110% |
|
| 電源重製 | 最短電源開啟時間 0.1s | |
| 復歸電壓 | 額定電壓的10%以下 | |
| 消耗電力 | H3DK-F | AC240V時 ： 4.5VA以下 ＊3 |
| H3DK-FA | DC12V時 ： 0.6W以下 | |
| 控制輸出 | 接點輸出(1c) ：AC250V 5A 電阻負載(cosφ＝1)、DC30V 5A 電阻負載 ＊4 DC125V 最大0.15A 電阻負載，DC125V 最大0.1A L/R＝7ms 最小適用負載 ：DC5V 10mA(P水準、參考值) 接點材質 ：銀合金+鍍金 |
|
| 使用溫度範圍 | -20～+55℃不可結冰） | |
| 保存溫度範圍 | -40～+70℃不可結冰） | |
| 使用環境濕度 | 25～85% | |
＊1. 以電源電壓DC24V使用時，會有約0.25A的突波電流，因此透過感測器等無接點輸出開/關計時器本體的電源時，務須多加注意。
＊2. DC電源的漣波為20％以下。
＊3. DC時的消耗電力參考值，請參閱第24頁的「●DC時的消耗電力（參考值）」。
＊4. 控制輸出為H3DK型單體的額定值。
並排2個以上使用時，請參閱下一頁的「安裝孔距與輸出開關容量之關係」。
並排2個以上使用時，請參閱下一頁的「安裝孔距與輸出開關容量之關係」。
2台以上H3DK型的安裝孔距與輸出 開關容量之關係（參考值）
安裝孔距與負載電流的關係，請參照下圖。
若於超出上述負載的條件下使用時，計時
器內部的溫度將因此上昇，可能導致內部
零件的使用壽命變短。
試料 ：H3DK-F
施加電壓 ：AC240V
安裝孔距 ：0mm、5mm、10mm、50mm
性能
| 動作時間偏差 | ±1%以下(相對於最大刻度時間的比率)(1.2s範圍為 ±1% ±10ms以下)＊ | |
|---|---|---|
| 設定誤差 | ±10%(相對於最大刻度時間的比率)±0.05s以下＊ | |
| 電壓的影響 | ±0.5%(相對於最大刻度時間的比率)以下(1.2s範圍為±0.5%± 10ms以下) | |
| 溫度的影響 | ±2%(相對於最大刻度時間的比率)以下(1.2s範圍為 ±2% ±10ms以下) | |
| 絕緣阻抗 | 100MΩmin.(at 500 VDC) | |
| 耐電壓 | AC2,000V 50/60Hz 1min(充電金屬部與非充電金屬部間) AC2,000V 50/60Hz 1min(控制輸出與操作迴路間) AC1,000V 50/60Hz 1min(非連續接點間) |
|
| 脈衝電壓 | ･AC/DC 24～ 240V：5kV(電源端子間)、5kV(導電部端子與露出的非充電金屬部間) ･DC12V ：1kV(電源端子間)、1.5kV(導電部端子與露出的非充電金屬部間) |
|
| 抗干擾性 | 利用雜訊模擬器模擬的方波雜訊(脈衝寬 100ns/1us上升1ns) ±1.5kV | |
| 耐靜電性 | 4kV(誤動作)、 8kV(損壊) | |
| 振動 | 耐久性 | 10～ 55Hz 單側振福0.75mm 3方向 各 2h |
| 誤動作 | 10～ 55Hz 單側振福0.5mm 3方向 各 10min | |
| 衝撃 | 耐久性 | 1,000m/s2 6方向 各3次 |
| 誤動作 | 100m/s2 6方向 各3次 | |
| 使用壽命 | 機械性 | 1,000萬次以上(無負載、關閉頻率1,800次/ h) |
| 電氣性 | 10萬次以上(AC250V 5A、電阻負載、 關閉頻率 360次/h) | |
| 保護構造 | IP30(端子部為IP20) | |
| 重量 | 約110g | |
適用標準
| 安全規格 | cURus ： UL508/CSA C22.2 No.14 EN50274 ： 僅限手指防護、垂直方向防護 EN61812-1 ： 污染度2/過電壓類別Ⅲ CCC ： GB/T 14048.5 污染度2/過電壓類別Ⅲ＊ LR ： Test Specification No.1-2002 Category ENV1.2 |
|---|---|
| EMC | (EMI) EN61812-1 放射性危害強度 EN55011 class B 雜音端子電壓 EN55011 class B 高諧波電流 EN61000-3-2 電壓變動、閃爍 EN61000-3-3 (EMS) EN61812-1 靜電放電抗擾性 IEC61000-4-2 電場強度抗擾性 IEC61000-4-3 無線電脈衝抗擾性 IEC61000-4-4 突波抗擾性 IEC61000-4-5 傳導性雜訊抗擾性 IEC61000-4-6 電壓突降/電斷抗擾性 IEC61000-4-11 |
*關於CCC取得條件
| 建議的保險絲 | 0216005（ 250VAC, 5A）Littelfuse製造 |
|---|---|
| 額定動作電壓Ue 額定動作電壓Ie |
AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.1A |
| 額定絕緣電壓 | 250V |
| 額定脈衝電壓 （高度：2000m以內） |
4kV（AC240V時） |
| 附條件短路電流 | 1,000A |

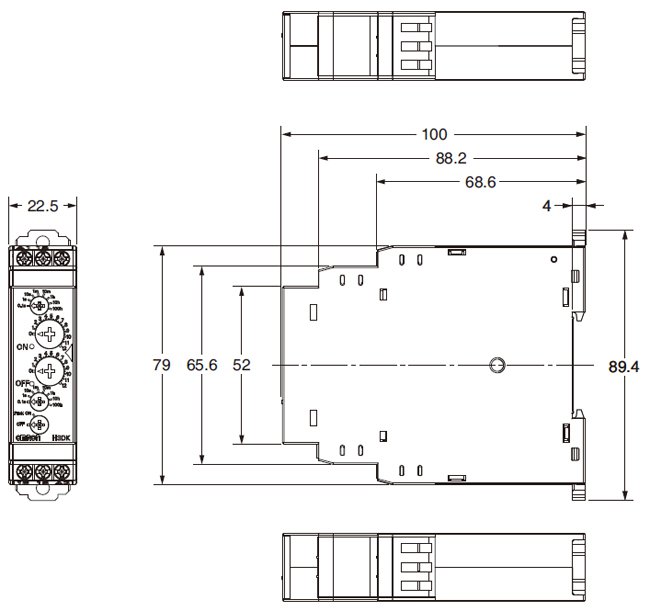

（單位：mm）
本體
H3DK-F型
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 H3DK 規格說明書 |
SGTA-037-TW5 [10234KB] |
2022年7月4日
20220704
|
H3DK 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| H3DK Data Sheet |
L118-E1-03 [6026KB] |
Feb 15, 2021
20210215
|
H3DK Data Sheet |
| Recommended Replacement Periods and Periodic Replacement for Preventive Maintenance |
- [43KB] |
Mar 12, 2018
20180312
|
Recommended Replacement Periods and Periodic Replacement for Preventive Maintenance |
