| 電源電壓 | 控制輸出 | H3DK-M/H3DK-S | ||||
|---|---|---|---|---|---|---|
| 8種模式計時器 | 4種模式計時器 | |||||
| AC/DC24～240V | 接點輸出2c (限時2c或限時1c+瞬時1c) 透過開關切換 |
型號 | H3DK-M2 | H3DK-S2 | ||
| 接點輸出1c (限時1c) |
型號 | H3DK-M1 | H3DK-S1 | |||
| DC12V | 接點輸出2c (限時2c或限時1c+瞬時1c) 透過開關切換 |
型號 | H3DK-M2A | H3DK-S2A | ||
| 接點輸出1c (限時1c) |
型號 | H3DK-M1A | H3DK-S1A | |||
H3DK-M / -S
產品特色
DIN22.5mm寬的盤內用標準計時器系列
時間範圍、多種動作模式可對應各種用途。
透過開關切換接點輸出2c，可隨意切換使用限時2c或限時1c＋ 瞬時1c。
透過瞬時輸出設定為0方式，輕鬆執行時序檢查。
開始控制信號 （H3DK-M型）
種類
模式結構
| 機種 | 動作模式 | 端子台 | 輸入方式 | 輸出方式 | 安裝方式 | 安全標準 | 附屬品 |
|---|---|---|---|---|---|---|---|
| H3DK-M2 | A ： ON延遲 B ： 閃爍OFF啟動 B2： 閃爍ON啟動 C ： 信號ON/OFF延遲 D ： 信號OFF延遲 E ： 間隔 G ：信號ON/OFF延遲 J ： 單穩輸出 |
9端子 | 電壓 | 繼電器2c | 鋁軌安裝 | cURus (UL508 CSA C22.2 No.14) EN61812-1 IEC60664-1 4kV/2 EN50274 |
命名標籤 |
| H3DK-M1 | 繼電器1c | ||||||
| H3DK-S2 | A ： ON延遲 B2： 閃爍ON啟動 E ： 間隔 J ： 單穩輸出 |
―― | 繼電器2c | ||||
| H3DK-S1 | 6端子 | 繼電器1c |
時間範圍
| 時間範圍 | 0.1s | 1s | 10s | 1min | 10min | 1h | 10h | 100h |
|---|---|---|---|---|---|---|---|---|
| 設定時間範圍 | 0.1～1.2s | 1～12s | 10s～120s | 1～12min | 10～120min | 1～12h | 10～120h | 100～1200h |
| 刻度數字 | 12 | |||||||
額定
| 電源電壓 ＊1 | ・AC/DC24～240V 50/60Hz ＊2 ・DC12V ＊2 |
|
|---|---|---|
| 容許電壓變動範圍 | ・AC/DC24～240V ： 額定電壓的85%～110% ・DC12V ： 額定電壓的90%～110% |
|
| 電源重置 | 最短電源開啟時間 0.1s | |
| 復歸電壓 | 額定電壓的10%以下 | |
| 電壓輸入 | ・AC/DC24～240V H位準 ： AC/DC20.4～264V，低位：AC/DC0～2.4V ・DC12V H位準 ： DC10.8～13.2V，低位：DC0～1.2V |
|
| ＊3 消耗 電力 |
H3DK-M2/-S2 | AC240V時 ： 6.6VA以下 ＊4 |
| H3DK-M1/-S1 | AC240V時 ： 4.5VA以下 ＊4 | |
| H3DK-M2A/-S2A | DC12V時 ： 0.9W以下 | |
| H3DK-M1A/-S1A | DC12V時 ： 0.6W以下 | |
| 控制輸出 | 接點輸出 ：AC250V 5A 電阻負載(cosφ＝1)，DC30V 5A 電阻負載 ＊5 DC125V 最大0.15A電阻負載，DC125V 最大0.1A L/R＝7ms 最小適用負載 ： DC5V 10mA(P水準、參考值) 接點材質：銀合金+鍍金 |
|
| 使用溫度範圍 | -20～+55℃（不可結冰） | |
| 保存溫度範圍 | -40～+70℃（不可結冰） | |
| 使用環境濕度 | 25～85% | |
＊1. 以電源電壓 DC24V 使用時，會有約 0.25A 的突波電 流，因此透過感測器等無接點輸出開/關計時器本體 的電源時，務須多加注意。
＊2. DC電源的漣波為20％以下。
＊3. 消耗電力採用A模式、時間結束後者。
H3DK-M[]型採用包含輸入回路消耗電流在內的最大 時的消耗電力。
＊4. DC時的消耗電力參考值，請參閱第24頁的 「●DC 時的消耗電力（參考值）」。
＊5. 控制輸出為H3DK型單體的額定值。並排2個以上使 用時，請參閱下一頁的「安裝孔距與輸出開關容量 之關係」。
●2台以上H3DK 型的安裝孔距與輸出開關容量之關係（參考值）
安裝孔距與負載電流的關係，請參照下圖。 若於超出上述負載的條件下使用時，計時器內部的溫度將因此上昇，可能導致內部零組件的使用壽命變短。
測試方法
試料 ： H3DK-M/S型
施加電壓 ：AC240V
安裝孔距 ：0mm、5mm、10mm、50mm
性能
| 動作時間偏差 | ±1%以下(相對於最大刻度時間的比率)(1.2s 範圍為±1%±10ms 以下)＊ | |
|---|---|---|
| 設定誤差 | ±10 %( 相對於最大刻度時間的比率)±0.05s 以下＊ | |
| 最小輸入信號寬 | 50ms ＊(啟動輸入) | |
| 電壓的影響 | ±0.5 %( 相對於最大刻度時間的比率)以下(1.2s 範圍為±0.5%±10ms 以下) | |
| 溫度的影響 | ±2%( 相對於最大刻度時間的比率)以下(1.2s 範圍為±2%±10ms 以下) | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 耐電壓 | AC2,000V 50/60Hz 1min (充電金屬部與非充電金屬部間) AC2,000V 50/60Hz 1min (控制輸出與操作回路間) AC1,000V 50/60Hz 1min (非連續接點間) |
|
| 脈衝電壓 | ・AC/DC 24～240V：5kV (電源端子間)、5kV (導電部端子與露出的非充電金屬部間) ・DC12V ：1kV (電源端子間)、1.5kV (導電部端子與露出的非充電金屬部間) |
|
| 抗干擾性 | 利用雜訊模擬器模擬的方形波雜訊(脈衝寬 100ns/1μs上升1ns)±1.5kV | |
| 耐靜電性 | 4kV (誤動作) 8kV(損壞) | |
| 振動 | 耐久性 | 10～55Hz 單側振幅0.75mm 3方向各2h |
| 誤動作 | 10～55Hz 單側振幅0.5mm 3方向各10min | |
| 衝擊 | 耐久性 | 1,000m/s2 6方向各3次 |
| 誤動作 | 100m/s2 6方向各3次 | |
| 使用 壽命 |
機械性 | 1,000 萬次以上(無負載、開閉頻率1,800 次/h) |
| 電氣性 | 10萬次以上(AC250V 、5A、電阻負載、開閉頻率360 次/h) | |
| 保護構造 | IP30 (端子部為IP20) | |
| 重量 | 約120g | |
＊將H3DK-M[] 型以AC/DC26.4V 以上的電壓且在C、D、G模式下使用時，OFF 觸發信號的性能如下。
動作時間偏差：±1％ ±50ms以下
設定誤差 ：±10％＋100ms 以上 －50ms
最小輸入信號寬：100ms
適用標準
| 安全標準 | cURus： UL508/CSA C22.2 No.14 EN50274 ：僅限手指防護、垂直方向防護 EN61812-1 ：污染度2/過電壓類別Ⅲ CCC：污染度2/過電壓類別ⅡDB14048.5-2008 第5-1部 LR：Test Specification No.1-2002 Category ENV1.2 |
|---|---|
| EMC | (EMI): EN61812-1 放射性危害強度:EN55011 class B 雜音端子電壓:EN55011 class B 高諧波電流:EN61000-3-2 電壓變動、閃爍:EN61000-3-3 (EMS) EN61812-1 靜電放電抗擾性:IEC61000-4-2 電場強度抗擾性:IEC61000-4-3 無線電脈衝抗擾性:IEC61000-4-4 突波抗擾性:IEC61000-4-5 傳導性雜訊抗擾性:IEC61000-4-6 電壓突降/電斷抗擾性:IEC61000-4-11 |
*關於CCC取得條件
| 建議的保險絲 | 0216005（ 250VAC, 5A）Littelfuse製造 |
|---|---|
| 額定動作電壓Ue 額定動作電壓Ie |
AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.1A |
| 額定絕緣電壓 | 250V |
| 額定脈衝電壓 （高度：2000m以內） |
4kV（AC240V時） |
| 附條件短路電流 | 1,000A |

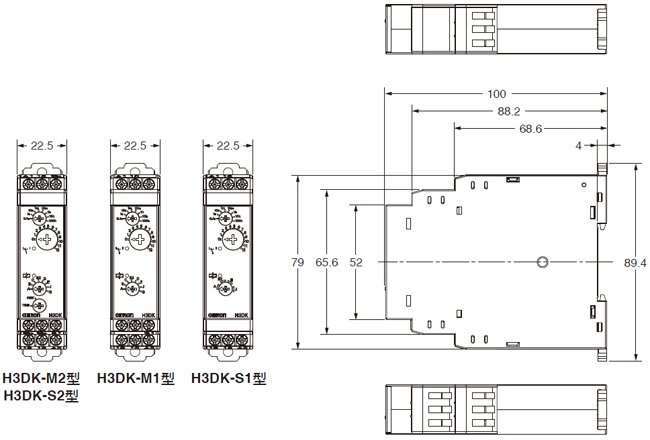

（單位：mm）
