| 類型 限時接點 | 1c | 2a |
|---|---|---|
| 短時間型(0.1s～10min) | H3RN-1 | H3RN-2 |
| 長時間型(0.1min～10h) | H3RN-11 | H3RN-21 |
註.H3RN 型未附連接插座。（選購）
H3RN
產品特色
G2R型繼電器與PIN可互換的 多功能小型、薄型計時器
實現時間範圍與動作模式多用途化功能。
省空間之小型及薄型外觀。
取得UL、CSA認證。
符合EN61812-1 ，適用CE標誌。
種類
訂購時請指定電源電壓。
種類
| 型號 | H3RN-1 | H3RN-11 | ||||
|---|---|---|---|---|---|---|
| 電源電壓 | DC12V | DC24V | AC24V | DC12V | DC24V | AC24V |
| 型號 | H3RN-2 | H3RN-21 | ||||
|---|---|---|---|---|---|---|
| 電源電壓 | DC12V | DC24V | AC24V | DC12V | DC24V | AC24V |
額定
| 項目 型號 | H3RN-1/-2 | H3RN-11/-21 | |
|---|---|---|---|
| 時間範圍 | 短時間型 0.1s～10min (4種範圍切換：1s、10s、 1min、10min) |
長時間型 0.1min～10h (4種範圍切換：1min、 10min、1h、10h) |
|
| 電源電壓＊2 | ・AC24V 50/60Hz ・DC12V ・DC24V |
||
| 動作模式 | 以撥動開關切換4種模式：ON延遲、間隔、閃爍OFF 啟動、 閃爍ON啟動 |
||
| 容許電壓變動範圍 | 電源電壓的85～110% (但DC12V 規格為電源電壓的90～110%) ＊1 |
||
| 消耗 電力 (參考值) |
AC24V | 繼電器ON時 0.8VA | |
| DC24V | 繼電器ON時 0.5W | ||
| DC12V | 繼電器ON時 0.4W | ||
| 復歸電壓 | 電源電壓的10%以下 | ||
| 控制輸出 | AC250V 3A 電阻負載(cosφ＝1) (使用G6B-2[]14P-FD-US (接點材質：AgSnIn)) 最小適用負載：DC5V 10mA(P水準、參考值) |
||
| 使用環境溫度 | -10～+55℃( 不可結冰) | ||
| 保存溫度 | -25～+65℃( 不可結冰) | ||
| 使用環境濕度 | 35～85% | ||
＊1.在使用環境溫度50℃以上連續操作時，請在電源電壓的90～110％（DC12V 為95～110 ％）之範圍內使用。
＊2.交流2線式的近接感測器與計時器組合使用時，請參閱「計時器共通注意事項●電源」。
性能
| 型號 | H3RN-1/-2 | H3RN-11/-21 | |
|---|---|---|---|
| 動作時間偏差 | ±1%以下(最大刻度時間) (1s範圍為±1%±10ms 以下) |
||
| 設定誤差 | ±15%±50ms以下(最大刻度時間) | ||
| 復帰時間 | AC24V ： 0.5s 以下(包含中途復歸) | ||
| DC12V、DC24V： 0.1s 以下(包含中途復歸) | |||
| 電壓的影響 | ±2%以下(最大刻度時間) | ||
| 溫度的影響 | ±2%以下(最大刻度時間) | ||
| 絕緣阻抗 | 100MΩmin. (at 500 VDC) | ||
| 耐電壓 | AC2,000V 50/60Hz 1min (操作電源回路與控制輸出間及異極接點間) AC1,000V 50/60Hz 1min(非連續接點間) |
||
| 振動 | 耐久性 | 10～55Hz 單側振幅0.75mm 3方向各1h | |
| 誤動作 | 10～55Hz 單側振幅0.5mm 3方向各10min | ||
| 衝擊 | 耐久性 | 980m/s2 6方向各3次 | |
| 誤動作 | 100m/s2 6方向各3次 | ||
| 使用壽命 | 機械性 | 1,000 萬次以上( 無負載、開閉頻率1,800 次/h) | |
| 電氣性 | 10萬次以上(AC250V 3A 電阻負載1,800 次/h) | ||
| 脈衝電壓 | 電源端子間1kV | ||
| 抗干擾性 | 利用雜訊模擬器模擬的方形波雜訊 (脈衝寬100ns/1μs、上升1ns)±1.5kV |
||
| 耐靜電性 | 4kV(誤動作) 8kV(損壞) | ||
| 保護構造 | IP40 (端子部除外) | ||
| 重量 | 約18g | ||
（單位：mm）
本體
計時器本體
表面安裝（插入式端子）

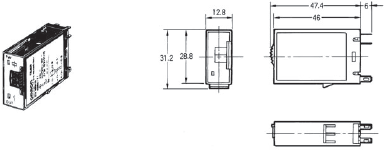

H3RN-1型
H3RN-11型
註. 連接插座請使用P2RF-05-E 型表面連接插座、P2R-057P 型背面連接插座。
表面安裝（插入式端子）

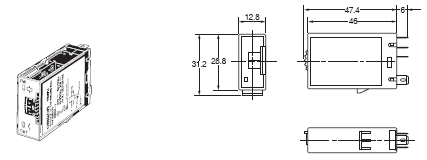

H3RN-2 型
H3RN-21 型
註. 連接插座請使用P2RF-08-E 型表面連接插座、P2R-087P 型背面連接插座。

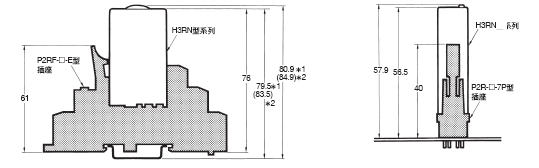

安裝插座時的尺寸
＊1.在P2RF-05-E型中使用PFP-[]N型支撐鋁軌時的值。
使用PFP-[]N2型時為＋9mm。
＊2.在P2RF-08-E型中使用PFP-[]N型支撐鋁軌時的值。
使用PFP-[]N2型時為＋9mm。
註. 安裝方向無特殊限制。
連接插座
連接插座請使用P2RF-[]-E型、P2R-[]7P型。（[]中如為1c：05；如為2a：08）
P2RF-[]型的卡勾不合，請勿使用。
詳細內容請參閱「共用插座/鋁軌相關產品」。
