訂購時，請指定電源電壓以及最大刻度時間。

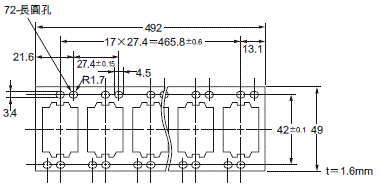

| 類型 限時接點 | 2c | 4c | 4c(雙接點) |
|---|---|---|---|
| 短時間型(0.1s～10min) | H3YN-2 | H3YN-4 ＊2 | H3YN-4-Z ＊1、＊2 |
| 長時間型(0.1min～10h) | H3YN-21 | H3YN-41 ＊2 | H3YN-41-Z ＊1、＊2 |
| 型號 | H3YN-2、H3YN-21 | |||||||
|---|---|---|---|---|---|---|---|---|
| 電源電壓 | AC100~120V | AC200~230V | AC24V | DC12V | DC24V | DC48V | DC100~110V | DC125V |
| 短時間型(0.1s~10min) | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | |
| 長時間型(0.1min~10h) | ◎ | ◎ | ◎ | ◎ | ||||
| 型號 | H3YN-4、H3YN-41 | |||||||
|---|---|---|---|---|---|---|---|---|
| 電源電壓 | AC100~120V | AC200~230V | AC24V | DC12V | DC24V | DC48V | DC100~110V | DC125V |
| 短時間型(0.1s~10min) | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ||
| 長時間型(0.1min~10h) | ◎ | ◎ | ◎ | |||||
| 型號 | H3YN-4-Z、H3YN-41-Z |
|---|---|
| 電源電壓 | DC24V |
| 短時間型(0.1s~10min) | ◎ |
| 長時間型(0.1min~10h) |
| 產品名稱/規格 | 型號 | ||
|---|---|---|---|
| 嵌入式安裝用轉接器 | Y92F-78 | ||
| 連接底座安裝板 | 1個安裝用 | PYP-1 | |
| 18個安裝用 | PYP-18 | ||
| 安裝金具 | PYFZ-[]、PYF[]A | Y92H-3 | |
| PY[]、PYF[]M用 | Y92H-4 | ||
| 計時器 | 矩形插座 | ||||
|---|---|---|---|---|---|
| 種類 | 型號 | 接腳數 | 連接 | 形狀 | 型號 |
| 2C | H3YN-2[] | 8 PIN | 前面 連接方式 |

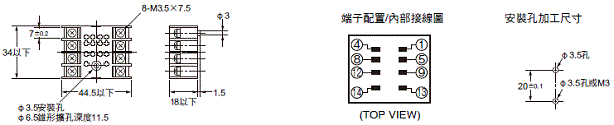

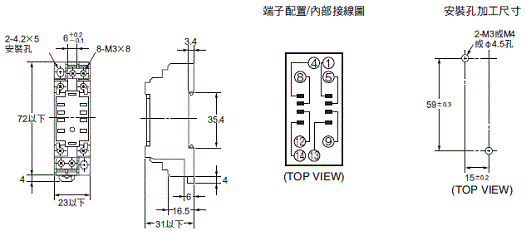

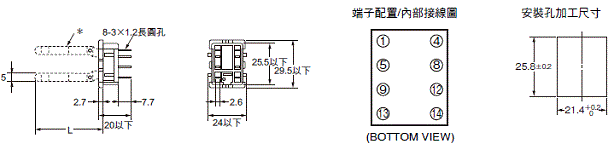

鋁軌安裝 | PYFZ-08 |
| 鋁軌安裝(手指保護構造) | PYFZ-08-E | ||||
| 螺絲安裝 | PYF08M | ||||
| 背面 連接方式 |
焊接端子 | PY08 | |||
| 印刷電路板用端子 | PY08-02 | ||||
| 4C | H3YN-4[] | 14 PIN | 前面 連接方式 |

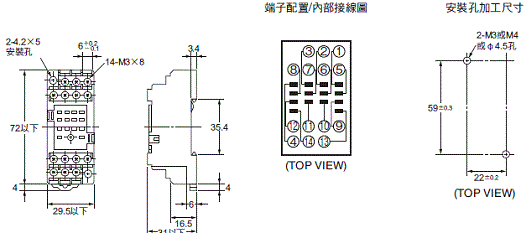

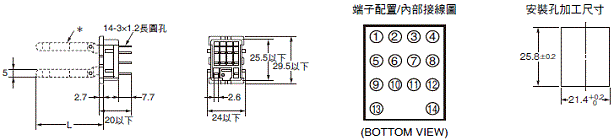

鋁軌安裝 | PYFZ-14 |
| 鋁軌安裝(手指保護構造) | PYFZ-14-E | ||||
| 背面 連接方式 |
焊接端子 | PY14 | |||
| 印刷電路板用端子 | PY14-02 | ||||
註1. H3Y-[]-0型（PCB基板用端子）無法使用。
2. PYF[][]A-E型為手指防護構造，無法使用圓形端子。請使用Y型端子等。
3. 詳細內容請參閱「共用插座/鋁軌相關產品」。
| 項目型號 | H3YN-2/-4 | H3YN-21/-41 | |
|---|---|---|---|
| 時間規格 | 短時間型0.1s～10min (提供1s、10s 、1min、10min等4種範圍可供切換) |
長時間型0.1min～10h (提供1min 、10min 、1h、10h等4種範圍可供切換) |
|
| 電源電壓＊5 ＊6 | ・AC100～120V 50/60Hz ・AC200～230V 50/60Hz ・AC24V 50/60Hz ＊1 ・DC12V ・DC24V ・DC48V ・DC100～110V ・DC125V ＊2 |
||
| 動作模式 | 利用指撥開關，即可切換ON延遲、間隔、閃爍OFF 啟動、閃爍ON啟動等4種模式 | ||
| 容許電壓變動範圍 | 電源電壓的85～110%( 但DC12V規格型則為電源電壓的90～110%) ＊3 | ||
|
消耗電力 (參考) |
AC100～120V | 繼電器OFF狀態 約1VA(0.6W) 繼電器ON狀態 約1.8VA(1.6W)(AC120V 60Hz 時) | |
| AC200～230V | 繼電器OFF狀態 約1.5VA(1.1W ) 繼電器ON狀態 約2.2VA(1.8W)(AC230V 60Hz 時) | ||
| AC24V | 繼電器OFF狀態 約0.3VA(0.2W ) 繼電器ON狀態 約1.8VA(1.4W)(AC24V 60Hz 時) | ||
| DC12V | 繼電器OFF狀態 約0.1W 繼電器ON時約1.1W (DC12V時) | ||
| DC24V | 繼電器OFF狀態 約0.1W 繼電器ON狀態 約1.1W (DC24V時) | ||
| DC48V | 繼電器OFF狀態 約0.3W 繼電器ON狀態 約1.2W (DC48V時) | ||
| DC100～110V | 繼電器OFF狀態 約0.4W 繼電器ON狀態 約1.6W (DC110V 時) | ||
| DC125V | 繼電器OFF狀態 約0.4W 繼電器ON狀態 約1.6W (DC125V 時) | ||
| 復歸電壓 | 電源電壓的10%以下＊4 | ||
| 控制輸出 | 2極： AC250V 5A 電阻負載(cosφ＝1) 最小適用負載 DC5V 1mA(P水準、參考值) 接點材質：Ag 4極： AC250V 3A 電阻負載(cosφ＝1) H3YN-4/-41 ： 最小適用負載 DC1V 1mA(P水準、參考值) H3YN-4-Z/-41-Z ： 最小適用負載 DC1V 0.1mA(P水準、參考值) 接點材料：Au Clad+Ag合金 |
||
| 使用環境溫度 | -10～+50℃(不可結冰) | ||
| 保存環境溫度 | -25～+65℃( 不可結冰) | ||
| 使用環境濕度 | 35～85% | ||
| 項目型號 | H3YN-2/-4 | H3YN-21/-41 | |
|---|---|---|---|
| 動作時間偏差 | ±1% 以下( 最大刻度時間)(1s範圍為±1%±10ms 以下) | ||
| 設定誤差 | ±10%±50ms 以下( 最大刻度時間) | ||
| 復歸時間 | 0.1s 以下(包含中途復歸) | ||
| 電壓的影響 | ±2% 以下( 最大刻度時間) | ||
| 溫度的影響 | ±2% 以下( 最大刻度時間) | ||
| 絕緣阻抗 | 100MΩmin. (at 500 VDC) | ||
| 耐電壓 | AC2,000V 50/60Hz 1min(導電部端子與露出的非充電金屬部間，但端子螺絲部除外) AC2,000V 50/60Hz 1min(操作電源回路與控制輸出間) AC2,000V 50/60Hz 1min(異極接點間，2極型) AC1,500V 50/60Hz 1min(異極接點間，4極型) AC1,000V 50/60Hz 1min(非連續接點間) |
||
| 振動 | 耐久性 | 10～55Hz 單側振幅0.75mm 3方向各1h | |
| 誤動作 | 10～55Hz 單側振幅0.5mm 3方向各10min | ||
| 衝擊 | 耐久性 | 1,000m/s2 6方向各3次 | |
| 誤動作 | 100m/s2 6方向各3次 | ||
| 使用壽命 | 機械性 | 1,000 萬次以上(無負載、開閉頻率1,800 次/h) | |

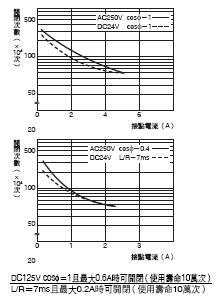

| 電氣性 | 2極50萬次以上(AC250V 5A 電阻負載開閉頻率1,800 次/h)(常溫時) 4極20萬次(-Z為10萬次以上) 以上(AC250V 3A 電阻負載開閉頻率1,800 次/h)(常溫時)＊ |
||
| 脈衝電壓 | 電源端子間為3kV，DC12V 、DC24V 、DC48V、AC24V 為1kV， 導電部端子與露出的非充電金屬部間為4.5kV ，但DC12V、DC24V、DC48V 、AC24V為1.5kV |
||
| 抗干擾性 | 利用雜訊模擬器模擬的方形波雜訊(脈衝寬100ns/1μs上升1ns)±1.5kV | ||
| 耐靜電性 | 4kV (誤動作) 8kV(損壞) | ||
| 保護構造 | IP40 | ||
| 重量 | 約50g | ||

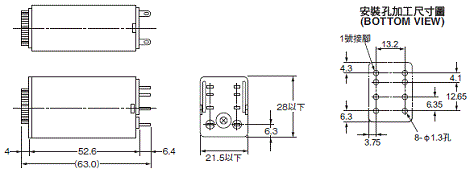

H3YN-2/-21 型

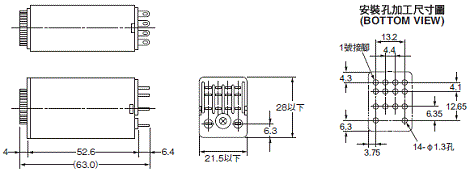

H3YN-4/-41 型
H3YN-4-Z/-41-Z 型
| 安全標準 | 取得UL508、CSA C22.2 No.14、LR；取得CCC 符合EN61812-1、IEC60664-1 2.5kV/2（H3YN-2/-21）＊ 2.5kV/1（H3YN-4/-41、H3YN-4-Z/-41-Z）＊ |
|---|---|
| EMC | （EMI） EN61812-1 放射性危害強度EN55011、Group 1、class A 雜音端子電壓EN55011、Group 1、class A （EMS） EN61812-1 靜電放電抗擾性IEC61000-4-2 電場強度抗擾性IEC61000-4-3 無線電脈衝抗擾性IEC61000-4-4 突波抗擾性IEC61000-4-5 傳導性雜訊抗擾性IEC61000-4-6 電壓突降/電斷抗擾性IEC61000-4-11 |
＊過電壓類別Ⅱ。
＊2. 關於CCC取得條件
| 型號 | H3YN-2/-21 型 | H3YN-4/-41 型 |
|---|---|---|
| 建議的保險絲 | RT14-20／6A （380VAC 6A） DELIXI製造 |
RT14-20／4A （380VAC 4A） DELIXI製造 |
| 額定動作電壓Ue 額定動作電流Ie |
AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.5A |
AC-15: Ue: 250VAC, Ie: 2A AC-13: Ue: 250VAC, Ie: 3A DC-13: Ue: 30VDC, Ie: 0.5A |
| 額定絕緣電壓 | 250V | |
| 額定脈衝電壓 (高度：2000m以內) |
2.5kV （AC240V時） | |
| 附條件短路電流 | 1000A | |

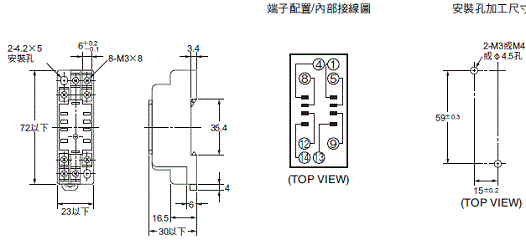

（單位：mm）
註1:安裝方向並無特別限制

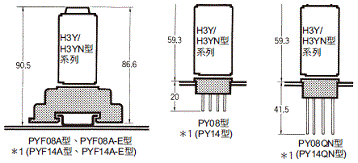

*1.( )內所示為H3Y-4H3Y-4型、H3YN-4/-41型、H3YN-4-Z/-41-Z型之連接底座
註1. 請將轉接器(Y92F-78型)的卡鉤壓入，直到咬合住H3Y型、H3YN型的背面為止。
2. 請避免面板背面孔位週邊的角磨損，以免造成轉接器(Y92F-78型)的卡榫咬合不良。

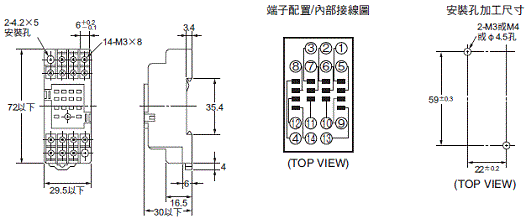

H3Y/H3YN型系列(PYF□型用)

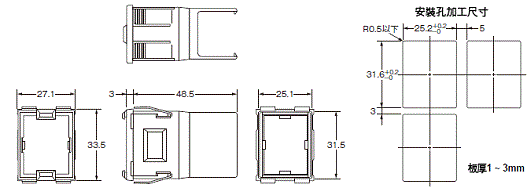

Y92H-3
(每組2個)
註:也可用在軌道安裝
註:也可用在軌道安裝
註:也可用在軌道安裝
註:也可用在軌道安裝

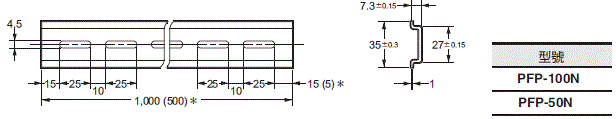

PFP-100N型
PFP-50N型
*( )中為PFP-50N型的尺寸

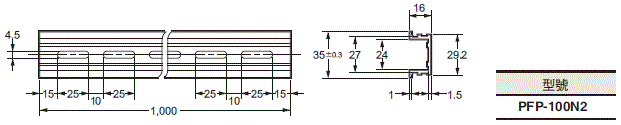

PFP-100N2型

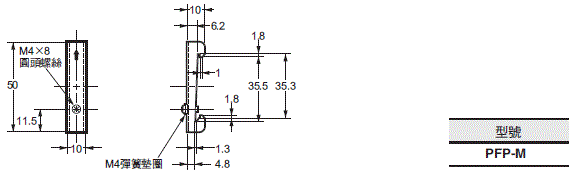

PFP-M型

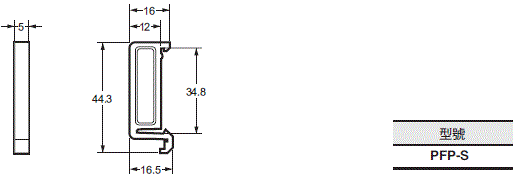

PFP-S型
註1. 訂購上述型號時，請以10個為單位訂購
2. 鋁軌以DIN規格為準
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 H3YN 規格說明書 |
- [3459KB] |
2022年10月31日
20221031
|
H3YN 規格說明書 |
| H3Y/H3YN型共通注意事項 |
- [1828KB] |
2015年7月27日
20150727
|
H3Y/H3YN型共通注意事項 |
| H3Y系列 規格說明書 |
SGTA-039-TW5 [8903KB] |
2021年6月4日
20210604
|
H3Y系列 規格說明書 |
