H3Y

產品特色

內藏專用IC的序列控制用超小型計時器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

重覆誤差為±1％的高精度。（含初次值）

含中途復歸的復歸時間須需小於100ms。

(+)(-)可和一字起子共同的大型旋鈕，時間設定更簡便。

實現電源電壓的半多元化。

標準型已通過UL、CSA認證。符合EN 61812-1、CE認證等規範

種類

訂購時，請指定電源電壓以及最大刻度時間。

動作方式/復歸方式		限時動作/自動復歸
限時接點		2c	4c
電源施加、逾時亮燈	表面安裝( 底座式端子)	H3Y-2	H3Y-4 ＊
電源施加、逾時亮燈	表面安裝(印刷電路板用端子)	H3Y-2-0	H3Y-4-0 ＊

註. H3Y型包裝中未附連接底座與安裝金具。（選購）詳細內容請參閱「H3Y型系列共通事項」(第25頁)之相關說明。
＊如有必要在微小負載下開關，請選擇H3Y-4型、H3Y-4-0型系列。

電源電壓及最大刻度時間

型號		H3Y-2
電源電壓		AC100 ~ 120V 50/60Hz	AC200 ~ 230V 50/60Hz	DC12V	DC24V	DC48V	DC 100 ~ 110V
最大刻度時間	0.5s	◎	◎		◎		◎
	1s	◎	◎	◎	◎		◎
	5s	◎	◎	◎	◎	◎	◎
	10s	◎	◎	◎	◎	◎	◎
	30s	◎	◎	◎	◎	◎	◎
	60s	◎	◎	◎	◎		◎
	120s	◎	◎		◎		◎
	3min	◎	◎	◎	◎
	5min	◎	◎	◎	◎		◎
	10min	◎	◎	◎	◎		◎
	30min	◎	◎	◎	◎
	60min	◎	◎	◎	◎
	3h	◎	◎		◎

型號		H3Y-2-0
電源電壓		AC100 ~ 120V 50/60Hz	AC200 ~ 230V 50/60Hz	DC12V	DC24V	DC48V
最大刻度時間	0.5s			――	◎	――
	1s
	5s	◎			◎
	10s
	30s
	60s			――		――
	120s		――	――
	3min		――	――	――
	5min			――		――
	10min			――		――
	30min		――			――
	60min					――
	3h		――	――	――	――

註1. 使用AC200 ~ 230V 50/60Hz等規格時，不得超出電壓公差的變化範圍(AC170 ~ 253V)。
2. 最大刻度時間為1s、5s、10s之無接點輸出型亦備有DC24V規格。(H3Y-S型)
詳細資訊請向經銷商洽詢。

型號		H3Y-4
電源電壓		AC100 ~ 120V 50/60Hz	AC200 ~ 230V 50/60Hz	DC12V	DC24V	DC48V	DC 100 ~ 110V
最大刻度時間	0.5s	◎			◎
	1s	◎	◎		◎	◎	◎
	5s	◎	◎	◎	◎		◎
	10s	◎	◎	◎	◎	◎	◎
	30s	◎	◎	◎	◎		◎
	60s	◎	◎	◎	◎	◎	◎
	120s	◎	◎		◎		◎
	3min	◎	◎		◎		◎
	5min	◎	◎		◎
	10min	◎	◎		◎		◎
	30min	◎	◎		◎
	60min	◎	◎		◎
	3h	◎

型號		H3Y-4-0
電源電壓		AC100 ~ 120V 50/60Hz	AC200 ~ 230V 50/60Hz	DC12V	DC24V	DC48V
最大刻度時間	0.5s	――	――	――	――	――
	1s				――
	5s
	10s				――
	30s				――	――
	60s	――			――	――
	120s	――	――		――	――
	3min	――	――			――
	5min	――	――		――
	10min	――			――	――
	30min	――	――	――	――	――
	60min	――	――	――	――	――
	3h	――	――	――	――	――

時間規格

最大刻度時間	設定時間範圍
0.5s	0.04s～0.5s
1s	0.1s～1.0s
5s	0.2s～5.0s
10s	0.5s～10s
30s	1.0s～30s
60s	2.0s～60s
120s	5.0s～120s
3min	0.1min～3min
5min	0.2min～5min
10min	0.5min～10min
30min	1.0min～30min
60min	2.0min～60min
3h	0.1h～3h

額定

項目型號		H3Y-2(-0)	H3Y-4(-0)
電源電壓＊6 ＊7		・AC100～120V 50/60Hz ・AC200～230V 50/60Hz ・AC24V 50/60Hz＊1 ・DC12V ・DC24V ・DC48V ・DC100～110V ・DC125V＊2、＊3
容許電壓變動範圍		電源電壓的85～110%( 但DC12V規格為電源電壓的90～110%) ＊4
消耗電力	AC100～120V	1.5VA(AC120V時)
	AC200～230V	1.8VA(AC230V時)
	AC240V	1.7VA(AC240V時)
	AC24V	1.5VA(AC24V時)
	DC12V	0.9W(DC12V時)
	DC24V	0.9W(DC24V時)
	DC48V	1.0W(DC48V時)
	DC100～110V	1.3W(DC110V時)
	DC125V	1.3W(DC125V時)
復歸電壓		電源電壓的10%以上＊5
控制輸出		AC250V 5A 電阻負載(cosφ＝1) 最小適用負載 DC5V 1mA (P水準、參考值) 接點材料：Ag	AC250V 3A 電阻負載(cosφ＝1) 最小適用負載 DC5V 1mA (P水準、參考值) 接點材料：Au Clad+Ag合金
使用環境溫度		-10～+50℃(不可結冰)
保存環境溫度		-25～+65℃( 不可結冰)
使用環境濕度		35～85%

＊1. 請勿將變頻器的輸出作為電源使用。詳細內容請參閱本公司官網(www.omron.com.tw)所載之「計時器共通注意事項 ●電源」之相關說明。

＊2. 單相全波整流電源亦可適用。

＊3. DC12V僅於H3Y-2型、H3Y-2-0型系列適用。

＊4. 在使用環境溫度大於50℃的環境下連續使用時，需使用90～110％（DC12V為95～110％）的電源電壓。

＊5. 為了讓產品確實復歸，使用AC100～120V時電壓需為AC10V。AC200～230V則使用AC20V、DC100～110V為DC10V以下電壓。

＊6. 若要將交流雙線式近接感測器和計時器互相搭配使用時，請參閱本公司官網(www.omron.com.tw/)所載「計時器共通注意事項 ●電源」之相關說明。

＊7. 只有DC型電源電壓配置防突波二極體。

性能

項目型號		H3Y-2(-0)	H3Y-4(-0)
動作時間偏差		±1%以下(最大刻度時間)＊1
設定誤差		±10%±50ms以下(最大刻度時間)
復歸時間		0.1s 以下(包含中途復歸)
電壓的影響		±2%以下(最大刻度時間)＊1
溫度的影響		±2%以下(最大刻度時間)＊1
絕緣阻抗		100MΩ min. (at 500 VDC)
耐電壓		AC2,000V 50/60Hz 1min(導電部端子與露出的非充電金屬部間，但端子螺絲部除外) AC2,000V 50/60Hz 1min(操作電源回路與控制輸出間) AC2,000V 50/60Hz 1min(異極接點間雙極型) AC1,500V 50/60Hz 1min(異極接點間 4極型) AC1,000V 50/60Hz 1min(非連續接點間)
脈衝電壓		電源端子間為3kV，DC12V、DC24V、DC48V 為1kV，導電區端子和外露的非充電金屬之間為4.5kV ，但DC12V 、DC24V 、DC48V為1.5kV
抗干擾性		利用雜訊模擬器模擬的方形波雜訊(脈衝寬100ns/1μs上升1ns)±1.5kV
耐靜電性		4kV( 誤動作)、8kV(損壞)
振動	耐久性	10～55Hz 單側振幅0.75mm 3方向各1h
振動	誤動作	10～55Hz 單側振幅0.5mm 3方向各10min
衝擊	耐久性	1,000m/s² 6方向各3次＊2
衝擊	誤動作	100m/s² 6方向各3次
使用壽命	機械性	1,000 萬次以上(無負載、開閉頻率1,800 次/h)
使用壽命	電氣性	2極 50 萬次以上(AC250V 5A 電阻負載開閉頻率1,800 次/h)(常溫時) 4極 20 萬次以上(AC250V 3A 電阻負載開閉頻率1,800 次/h)(常溫時)＊3
保護構造		IP40
重量		約50g

＊1. 0.5s規格之上述特性值應增加±10ms。
＊2. 前提為計時器單體必須通過耐久衝擊試驗。

＊3. 請確認電器性使用壽命曲線。

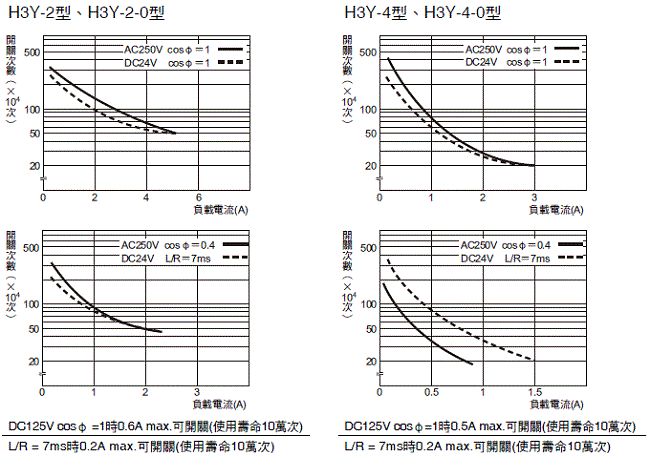

電氣性使用壽命曲線(參考值)

已通過認證

安全規格	已通過UL 508、 CSA C22.2 No.14、 LR認證、 CCC: GB/T 14048.5 ＊2＊3 EN 61812-1、 IEC 60664-1 2.5kV/2 (H3Y-2/-2-0) ＊1、 2.5kV/1 (H3Y-4/-4-0) ＊1、 0.8kV/2 (H3Y-S)適用
EMC	(EMI) EN 61812-1 放射危害電場強度 EN 55011、Group 1、class A 雜音端子電壓 EN 55011、Group 1、class A (EMS) EN 61812-1 靜電放電抗擾性 IEC 61000-4-2 電場強度抗擾性 IEC 61000-4-3 無線電脈衝抗擾性 IEC 61000-4-4 突波抗擾性 IEC 61000-4-5 傳導性雜訊抗擾性 IEC 61000-4-6 電壓突降/電斷抗擾性 IEC 61000-4-11

＊1. 過電壓類別Ⅱ。
＊2. H3Y-S型除外
＊3. 關於CCC取得條件

型號	H3Y-2(-0) 型	H3Y-4(-0) 型
建議的保險絲	RT14-20/6A (380VAC 6A) DELIXI製造	RT14-20/4A (380VAC 4A) DELIXI製造
額定動作電壓Ue 額定動作電流Ie	AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.5A	AC-15: Ue: 250VAC, Ie: 2A AC-13: Ue: 250VAC, Ie: 3A DC-13: Ue: 30VDC, Ie: 0.5A
額定絕緣電壓	250V
額定脈衝電壓 (高度：2000m以內)	2.5kV (AC240V時)
附條件短路電流	1000A

（單位：mm）

計時器本體

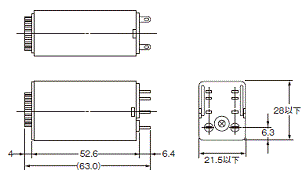

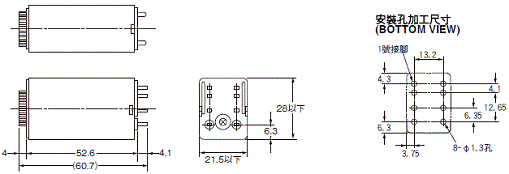

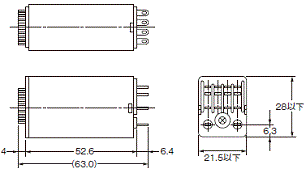

表面安裝（底座式端子）H3Y-2型

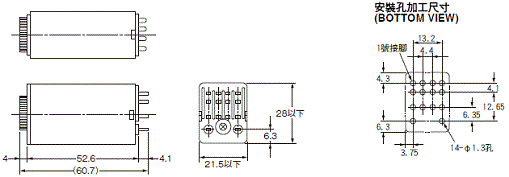

表面安裝（印刷電路板用端子） H3Y-2-0型

表面安裝（底座式端子） H3Y-4型

表面安裝（印刷電路板用端子） H3Y-4-0型

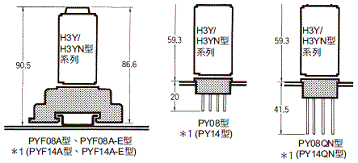

安裝底座時的尺寸

註1:安裝方向並無特別限制

*1.( )內所示為H3Y-4H3Y-4型、H3YN-4/-41型、H3YN-4-Z/-41-Z型之連接底座

選購品(另售)

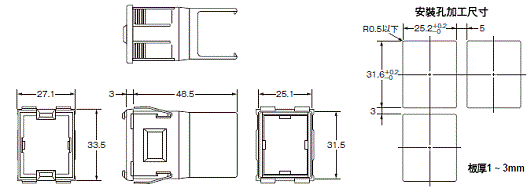

嵌入式安裝用轉接器

Y92F-78型

註1. 請將轉接器(Y92F-78型)的卡鉤壓入，直到咬合住H3Y型、H3YN型的背面為止。
2. 請避免面板背面孔位週邊的角磨損，以免造成轉接器(Y92F-78型)的卡榫咬合不良。

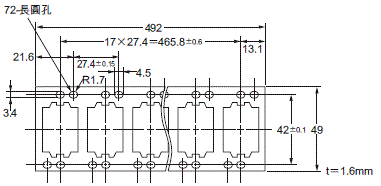

連接底座安裝版

PYP-1型

PYP-18型

安裝金具

H3Y/H3YN型系列(PYF□型用)

Y92H-3

(每組2個)

Y92H-4型（PY□型、PYF□M型用）

連接底座(另售)

H3Y/H3YN型系列正面連接底座

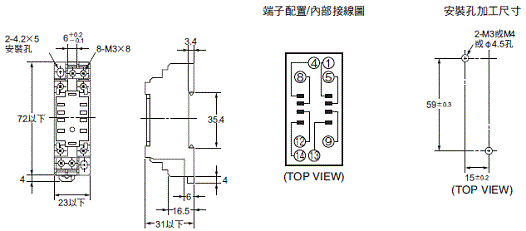

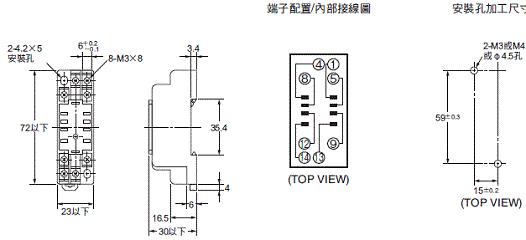

PYF08A型

註:也可用在軌道安裝

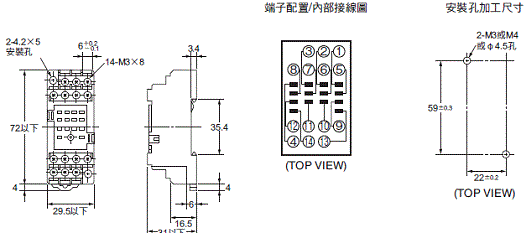

PYF14A型

註:也可用在軌道安裝

PYF08A-E型 (手指保護構造)

註:也可用在軌道安裝

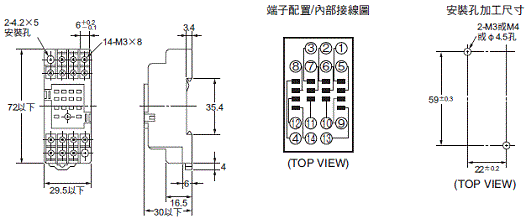

PYF14A-E型 (手指保護構造)

註:也可用在軌道安裝

PYF08M型

H3Y/H3YN型系列背面連接底座

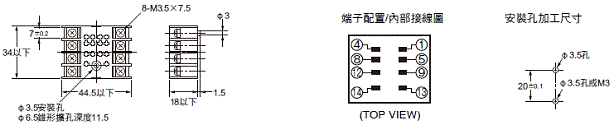

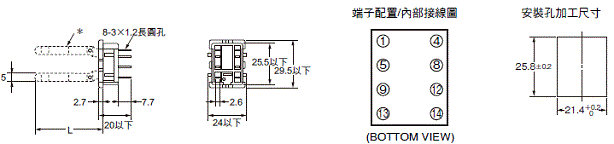

PY08型

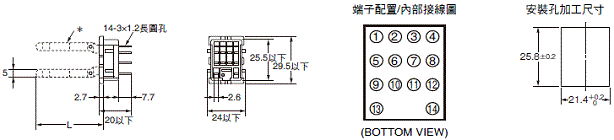

PY14型

鋁軌安裝用另售品

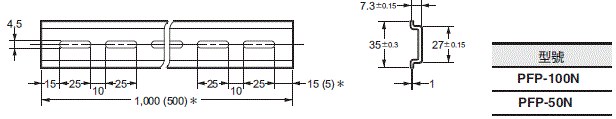

支撐鋁軌

PFP-100N型
PFP-50N型

*( )中為PFP-50N型的尺寸

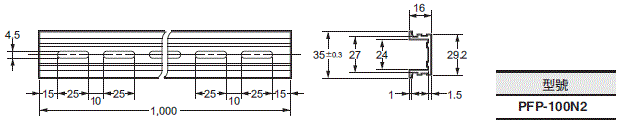

支撐鋁軌

PFP-100N2型

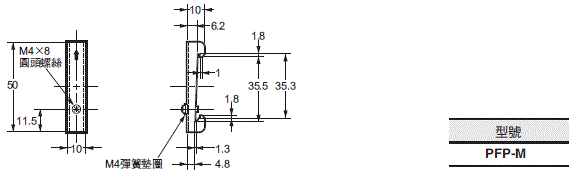

端板

PFP-M型

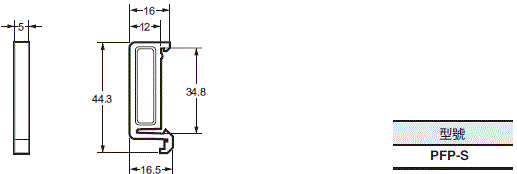

間隔板

PFP-S型

註1. 訂購上述型號時，請以10個為單位訂購
2. 鋁軌以DIN規格為準
