H3CR-F/ -G / -H

產品特色

雙計時器、星型三角接法計時器、電源OFF延遲計時器系列化

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

取得UL、CSA、LR、NK、CCC認證且符合 EN61812-1的安全設計。CE標誌。

H3CR-F型雙計時器

可個別設定ON時間、OFF時間的時間單位，因此可組合長時間ON或OFF與短時間OFF或ON。

具備閃爍ON啟動與閃爍OFF啟動2種動作模式。

實現DC自由（AC24～48/DC12～48V）、AC自由（AC100～240V/DC100～125V）的電源。

在0.05秒～300小時之間可選擇24種時間範圍。

可瞬時輸出設定為0方式。將刻度轉到0方向即可瞬時輸出，容易執行序列檢查。

• 取得UL、CSA、NK、LR、CCC認證且符合EN61812-1。CE標誌。

H3CR-G型星型三角接法計時器

1台可在0.5秒～120秒之間選擇4種時間範圍。

取得UL、CSA、NK、LR認證且符合EN61812-1。CE標誌，CCC認證。＊

＊H3CR-G8L-30/-G8EL-31未取得安全標準。

H3CR-H型電源OFF延遲計時器

S系列可在0.05秒～12秒之間，M系列可在0.05分～12分之間各選擇4種時間範圍。

取得UL、CSA、NK、LR認證且符合EN61812-1。CE標誌，CCC認證。

H3CR-F型雙計時器

本體

訂購時請指定電源電壓。

●閃爍OFF啟動

PIN 種類	時間範圍	動作方式/ 復歸方式	輸出方式	安裝方法	型號	電源電壓
11 PIN	0.05s～300h *	限時動作/限時復歸、自動復歸	接點輸出 (繼電器2c)	嵌入安裝/ 表面安裝	H3CR-F	AC100～240V/ DC100～125V
11 PIN					H3CR-F	AC24～48/ DC12～48V
8 PIN					H3CR-F8	AC100～240V/ DC100～125V
8 PIN					H3CR-F8	AC24～48/ DC12～48V

註. 11 PIN型與8 PIN型的功能相同。與H3CR-A型（11 PIN型）使用相同插座時等請檢討。
＊關於ON時間、OFF時間的各設定條件，請參閱■時間範圍（第3頁）。

●閃爍ON啟動

PIN 種類	時間範圍	動作方式/ 復歸方式	輸出方式	安裝方法	型號	電源電壓
11 PIN	0.05s～300h *	限時動作/限時復歸、自動復歸	接點輸出 (繼電器2c)	嵌入安裝/ 表面安裝	H3CR-FN	AC100～240V/ DC100～125V
11 PIN					H3CR-FN	AC24～48/ DC12～48V
8 PIN					H3CR-F8N	AC100～240V/ DC100～125V
8 PIN					H3CR-F8N	AC24～48/ DC12～48V

註. 11 PIN型與8 PIN型的功能相同。與H3CR-A型（11 PIN型）使用相同插座時等請檢討。
＊關於ON時間、OFF時間的各設定條件，請參閱■時間範圍（第3頁）。

H3CR-G型星型三角接法計時器

本體

訂購時請指定電源電壓。

● 無瞬時接點

端子配置型	PIN 種類	動作方式/ 復歸方式	輸出方式	安裝方法	型號	電源電壓
標準端子配置	8 PIN	限時動作/ 自動復歸	接點輸出 (繼電器1a(星狀回路)) (繼電器1a(三角回路))	嵌入安裝/ 表面安裝	H3CR-G8L	AC100/110/120V
標準端子配置					H3CR-G8L	AC200/220/240V
特殊端子配置					H3CR-G8L-30	AC100/110/120V
特殊端子配置					H3CR-G8L-30	AC200/220/240V

● 有瞬時接點

端子配置型	PIN 種類	動作方式/ 復歸方式	輸出方式	安裝方法	型號	電源電壓
標準端子配置	8 PIN	限時動作/ 自動復歸	接點輸出 (繼電器1a(星型回路)) (繼電器1a(三角回路)) (繼電器1a(瞬時))	嵌入安裝/ 表面安裝	H3CR-G8EL	AC100/110/120V
標準端子配置					H3CR-G8EL	AC200/220/240V
特殊端子配置					H3CR-G8EL-31	AC100/110/120V
特殊端子配置					H3CR-G8EL-31	AC200/220/240V

註. H3CR-G8L-30型取代H3BG-8-30型，H3CR-G8EL-31型取代H3BG-8H-31型，不過，由於端子配置較其他的H3CR型系列特殊，因此，建議使用端子配置統一後的標準端子配置型。

H3CR-H型電源OFF延遲計時器

本體

訂購時請指定電源電壓及時間範圍（S系列或M系列）。例如） H3CR-H8L型 AC100/110/120V S系列

● 無強制重置

PIN 種類	時間範圍＊	動作方式/ 復歸方式	輸入方式	輸出方式	安裝方法	型號	電源電壓
8 PIN	0.05～12s (S系列)	瞬時動作/ 限時復歸	-	接點輸出 (繼電器2c)	嵌入安裝/ 表面安裝	H3CR-H8L	AC100/110/120V
							AC200/220/240V
							AC/DC24V
							DC48V
							DC100～125V
	0.05～12min (M系列)						AC100/110/120V
							AC200/220/240V
							AC/DC24V
							DC48V
							DC100～125V

● 有強制重置

PIN 種類	時間範圍＊	動作方式/ 復歸方式	輸入方式	輸出方式	安裝方法	型號	電源電壓
11 PIN	0.05～12s (S系列)	瞬時動作/ 限時復歸/ 強制重置	無電壓輸入	接點輸出 (繼電器2c)	嵌入安裝/ 表面安裝	H3CR-HRL	AC100/110/120V
							AC200/220/240V
							AC/DC24V
							DC48V
							DC100～125V
	0.05～12min (M系列)						AC100/110/120V
							AC200/220/240V
							AC/DC24V
							DC48V
							DC100～125V
8 PIN	0.05～12s (S系列)			接點輸出 (繼電器1c)		H3CR-H8RL	AC100/110/120V
							AC200/220/240V
							AC/DC24V
							DC48V
							DC100～125V
	0.05～12min (M系列)						AC100/110/120V
							AC200/220/240V
							AC/DC24V
							DC48V
							DC100～125V

＊訂購時請指定型號、電源電壓及時間範圍（S系列或M系列）。
例如） H3CR-H8L型 AC100/110/120V S系列

H3CR-F型選購品（另售）

● 轉接器／前蓋／卡勾

名稱/規格		型號

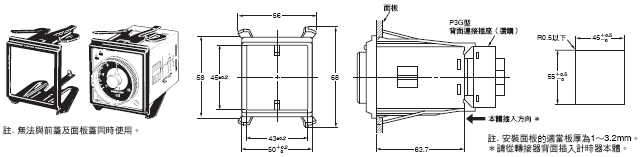

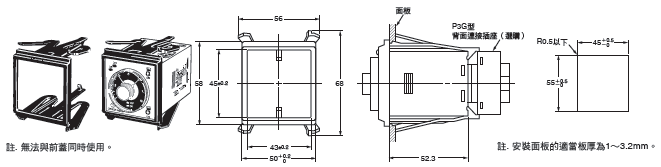

嵌入安裝用轉接器		Y92F-30
		Y92F-73 ＊1
		Y92F-74 ＊1
前蓋		Y92A-48B ＊2
卡勾 (1組)	PF085A插座用	Y92H-8
卡勾 (1組)	PL08/PL11插座用	Y92H-7

註. 詳細內容請參閱第5～6頁的「外觀尺寸」。
＊1. 無法與前蓋（Y92A-48B型）同時使用。
＊2. 前蓋（Y92A-48B型）為硬塑膠製。變更設定值時，請拆下外蓋。
此外，無法與嵌入安裝用轉接器（Y92F-73/-74型）同時使用。

●插座

計時器	圓形插座
PIN數	形狀	端子形狀	型號
11 PIN	前面連接方式	鋁軌安裝	P2CF-11
	前面連接方式	鋁軌安裝 (手指防護構造)	P2CF-11-E
	背面連接方式	螺絲端子	P3GA-11
		焊接端子	PL11
		纏線端子	PL11-Q
		PCB基板用端子	PLE11-0
8 PIN	前面連接方式	鋁軌安裝	P2CF-08
		鋁軌安裝 (手指防護構造)	P2CF-08-E
		鋁軌安裝	PF085A
	背面連接方式	螺絲端子	P3G-08
		焊接端子	PL08
		纏線端子	PL08-Q
		PCB基板用端子	PLE08-0

註1. P2CF-[][]-E型為手指防護構造，無法使用圓形端子。請使用Y型端子等。
2. P3GA-11型、P3G-08型與端子蓋（Y92A-48G型）組合後可達到手指防護效果。
3. 詳細內容請參閱本公司網站（https://www.omron.com.tw）的「共用插座/鋁軌/防水蓋」。

● 端子蓋

用途	型號	備註
背面連接插座用	Y92A-48G	P3G-08型/P3GA-11型用

註. 詳細內容請參閱本公司網站（https://www.omron.com.tw）的「共用插座/鋁軌/防水蓋」。

H3CR-G型選購品（另售）

● 轉接器／前蓋／設定環／面板蓋

名稱/規格		型號
嵌入安裝用轉接器		Y92F-30

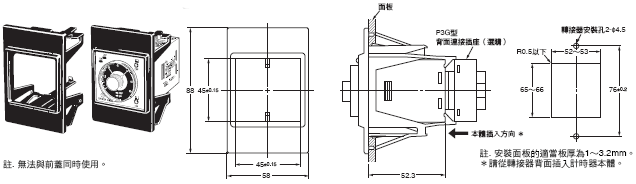

		Y92F-70 ＊1

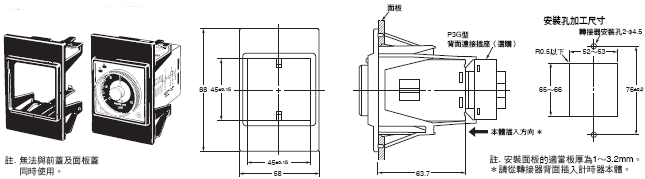

		Y92F-71 ＊1
前蓋		Y92A-48B ＊2
卡勾 (1組)	PF085A插座用	Y92H-2
卡勾 (1組)	PL08插座用	Y92H-1
設定環A		Y92S-27 ＊3
設定環B及C		Y92S-28 ＊3

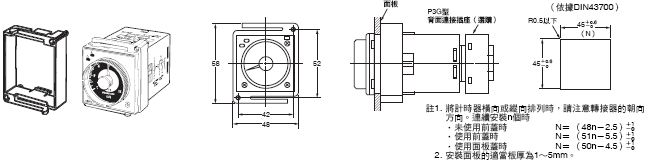

面板蓋	淺灰色 (5Y7/1)	Y92P-48GL ＊4
面板蓋	黑色 (N1.5)	Y92P-48GB ＊4

註. 詳細內容請參閱第12～14頁的「外觀尺寸」。
＊1. 無法與前蓋（Y92A-48B型）及面板蓋（Y92P-48G[]型）同時使用。
＊2. Y92A-48B型前蓋為硬塑膠製。變更設定值時，請拆下外蓋。
此外，無法與嵌入安裝用轉接器（Y92F-70/-71型）及面板蓋（Y92P-48G[]型）同時使用。
＊3. 設定環（Y92S-27/-28型）請與面板蓋（Y92P-48G[]型）成對使用。
＊4. 無法與嵌入安裝用轉接器（Y92F-70/-71型）及前蓋（Y92A-48B型）同時使用。

●插座

計時器	圓形插座
PIN數	形狀	端子形狀	型號
8 PIN	前面連接方式	鋁軌安裝	P2CF-08
		鋁軌安裝 (手指防護構造)	P2CF-08-E
		鋁軌安裝	PF085A
	背面連接方式	螺絲端子	P3G-08
		焊接端子	PL08
		纏線端子	PL08-Q
		PCB基板用端子	PLE08-0

註1. P2CF-08-E型為手指防護構造，無法使用圓形端子。請使用Y型端子等。
2. P3G-08型與端子蓋（Y92A-48G型）組合後可達到手指防護效果。
3. 詳細內容請參閱本公司網站（https://www.omron.com.tw）的「共用插座/鋁軌/防水蓋」。

● 端子蓋

用途	型號	備註
背面連接插座用	Y92A-48G	P3G-08型/P3GA-11型用

註. 詳細內容請參閱本公司網站（https://www.omron.com.tw）的「共用插座/鋁軌/防水蓋」。

H3CR-H型選購品（另售）

● 轉接器／前蓋／卡勾

名稱/規格		型號
嵌入安裝用轉接器		Y92F-30
		Y92F-70 ＊1
		Y92F-71 ＊1
前蓋		Y92A-48B ＊2
卡勾 (1組)	PF085A插座用	Y92H-2
卡勾 (1組)	PL08/PL11 插座用	Y92H-1

註. 詳細內容請參閱第12～14頁的「外觀尺寸」。
＊1. 無法與前蓋（Y92A-48B型）同時使用。
＊2. 前蓋（Y92A-48B型）為硬塑膠製。變更設定值時，請拆下外蓋。

●插座

計時器	圓形插座
PIN數	形狀	端子形狀	型號
11 PIN	前面連接方式	鋁軌安裝	P2CF-11
	前面連接方式	鋁軌安裝 (手指防護構造)	P2CF-11-E
	背面連接方式	螺絲端子	P3GA-11
		焊接端子	PL11
		纏線端子	PL11-Q
		PCB基板用端子	PLE11-0
8 PIN	前面連接方式	鋁軌安裝	P2CF-08
		鋁軌安裝 (手指防護構造)	P2CF-08-E
		鋁軌安裝	PF085A
	背面連接方式	螺絲端子	P3G-08
		焊接端子	PL08
		纏線端子	PL08-Q
		PCB基板用端子	PLE08-0

註1. P2CF-[][]-E型為手指防護構造，無法使用圓形端子。請使用Y型端子等。
2. P3GA-11、P3G-08型與端子蓋（Y92A-48G）組合後可達到手指防護效果。
3. 詳細內容請參閱本公司網站（https://www.omron.com.tw）的「共用插座/鋁軌/防水蓋」。

● 端子蓋

用途	型號	備註
背面連接插座用	Y92A-48G	P3G-08型/P3GA-11型用

註. 詳細內容請參閱本公司網站（https://www.omron.com.tw）的「共用插座/鋁軌/防水蓋」。

H3CR-F型雙計時器

時間範圍

時間單位刻度數字 (最大值)		sec(秒)	×10s(秒)	min(分)	×10m(分)	hrs (小時)	×10h (小時)
1.2	設定時間範圍	0.05～1.2	1.2～12	0.12～1.2	1.2～12	0.12～1.2	1.2～12
3		0.3～3	3～30	0.3～3	3～30	0.3～3	3～30
12		1.2～12	12～120	1.2～12	12～120	1.2～12	12～120
30		3～30	30～300	3～30	30～300	3～30	30～300

註. 此為可設定的時間。將設定轉環朝0方向轉到底即為瞬時輸出。
請參閱第24頁的「●動作頻率」。
詳細內容請參閱本公司網站（http://www.omron.com.tw）的「計時器/定時開關技術指南」。

額定

電源電壓＊1 ＊2 ＊3	・AC100～240V 50/60Hz/DC100～125V ・AC24～48V 50/60Hz/DC12～48V
容許電壓變動範圍	電源電壓的85～110% (DC12V為90～110%)
電源重置	最短電源開啟時間 0.1s
消耗電力	AC100～240V ：約10VA/2.1W(AC240V時) AC/DC24V ：約2VA/1.7W(AC24V時)、約1.0W(DC24V時)
復歸電壓	電源電壓的10%以下
控制輸出	接點輸出： AC250V/DC30V 5A 電阻負載(cosφ＝1) 最小適用負載 DC5V 10mA(P水準、參考值) 接點材質：銀合金
使用溫度範圍	-10～+55℃(不可結冰)
保存溫度範圍	-25～+65℃(不可結冰)
使用環境濕度	35～85%

＊1. 請勿將變頻器的輸出作為電源使用。
詳細內容請參閱本公司網站（https://www.omron.com.tw）的「計時器共通注意事項 ●電源」。
＊2. 交流2線式的近接感測器與計時器組合使用時，請參閱本公司網站
（https://www.omron.com.tw）的「計時器共通注意事項 ●電源」。
＊3. 較H3CR-A/H3CR-F的最短時間長。如欲於自保持回路使用瞬時接點，敬請注意。

性能

動作時間偏差		±0.2% (相對於最大刻度的比率)以下 (1.2s、3s範圍為±0.2%±10ms以下)
設定誤差		±5% (相對於最大刻度的比率)±50ms以下
復歸時間		0.1s以下
電壓的影響		±0.2% (相對於最大刻度的比率)以下(1.2s 、3s範圍為±0.2%±10ms 以下)
溫度的影響		±1% (相對於最大刻度的比率)以下 (1.2s、3s範圍為±1%±10ms以下)
絕緣阻抗		100MΩ min. (at 500 VDC)
耐電壓		AC2,000V 50/60Hz 1min(充電金屬部與非充電金屬部間) AC2,000V 50/60Hz 1min(控制輸出與操作回路間) AC2,000V 50/60Hz 1min(異極接點間) AC1,000V 50/60Hz 1min(非連續接點間)
脈衝電壓		5kV (電源端子間)但AC24～48/DC12～48V 型為1kV 5kV (導電部端子與露出的非充電金屬部間) 但AC24～48/DC12～48V型為1.5kV
抗干擾性		利用雜訊模擬器模擬的方形波雜訊(脈衝寬100ns/1μs上升1ns) ±1.5kV(電源端子間)
耐靜電性		8kV(誤動作) 15kV(損壞)
振動	耐久性	10～55Hz 單側振幅0.75mm 3方向各2h
振動	誤動作	10～55Hz 單側振幅0.5mm 3方向各10min
衝擊	耐久性	980m/s² 6方向各3次
衝擊	誤動作	98m/s² 6方向各3次
使用壽命	機械性	2,000 萬次以上(無負載、開閉頻率1,800 次/h)
使用壽命	電氣性	10萬次以上(AC250V 、5A、電阻負載、開閉頻率1,800 次/h) ＊
保護構造		IP40(面板表面部)
重量		約100g

＊請確認電氣壽命曲線。

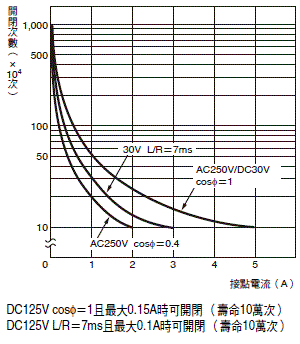

電氣壽命曲線（參考值）

取得規格

安全標準＊1	取得UL508、CSA C22.2 No.14、NK、LR、CCC：GB/T 14048.5 ＊2 符合EN61812-1、IEC60664-1 4kV/2
EMC	（EMI） EN61812-1 放射性危害強度 EN55011 Group 1 classA 雜音端子電壓 EN55011 Group 1 classA （EMS） EN61812-1 靜電氣放電抵抗 IEC61000-4-2 電場強度抗擾性 IEC61000-4-3 傳導性雜訊抗擾性 IEC61000-4-4 無線電脈衝抗擾性 IEC61000-4-5 突波抗擾性 IEC61000-4-6 電壓突降／電斷抗擾性 IEC61000-4-11

＊1. 詳細內容請參閱本公司網站（https://www.omron.com.tw）的「規格認證」。
＊2. 關於CCC取得條件

建議的保險絲	0216005 （250VAC，5A） Littelfuse製造
額定動作電壓Ue 額定動作電流Ie	AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 1.5A
額定絕緣電壓	250V
額定脈衝電壓（高度：2000m以內）	4kV（AC240V時）
附條件短路電流	1000A

輸入輸出功能

輸入功能		無
輸出功能	控制輸出	輸出依ON用設定轉環與OFF用設定轉環所設定的時間而ON、OFF。

H3CR-G型星型三角接法計時器

時間範圍

刻度數字(最大值)	時間的設定時間範圍
6	0.5～ 6s(秒)
12	1 ～ 12s(秒)
60	5 ～ 60s(秒)
120	10 ～120s(秒)

星型・三角轉換時間	可選擇0.05s 、0.1s 、0.25s 、0.5s 、0.75s 、1.0s (秒)

額定

電源電壓＊1 ＊2	・AC100/110/120V 50/60Hz ・AC200/220/240V 50/60Hz
容許電壓變動範圍	電源電壓的85～110%
電源重置	最短電源開啟時間0.5s
消耗電力	AC100/110/120V 約6VA/2.6W(AC120V時) AC200/220/240V 約12VA/3.0W(AC240V時)
復歸電壓	電源電壓的10%以下
控制輸出	接點輸出： AC250V/DC30V 5A 電阻負載(cosφ＝1) 最小適用負載 DC5V 10mA(P水準、參考值) 接點材質：銀合金
使用溫度範圍	-10～+55℃(不可結冰)
保存溫度範圍	-25～+65℃(不可結冰)
使用環境濕度	35～85%

＊1. 請勿將變頻器的輸出作為電源使用。詳細內容請參閱本公司網站（https://www.omron.com.tw）的「計時器共通注意事項 ●電源」。
＊2. 交流2線式的近接感測器與計時器組合使用時，請參閱本公司網站（https://www.omron.com.tw）的「計時器共通注意事項 ●電源」。

性能

動作時間偏差		±0.2% (相對於最大刻度的比率)以下
設定誤差		±5% (相對於最大刻度的比率)±50ms以下
復歸時間		總誤差± (轉換時間的25%+5ms)以下
電壓的影響		±0.2% (相對於最大刻度的比率)以下
溫度的影響		±1% (相對於最大刻度的比率)以下
絕緣阻抗		100MΩ min. (at 500 VDC)
耐電壓		AC2,000V 50/60Hz 1min (充電金屬部與非充電金屬部間) AC2,000V 50/60Hz 1min (控制輸出與操作回路間) AC2,000V 50/60Hz 1min (異極接點間) AC1,000V 50/60Hz 1min (非連續接點間)
脈衝電壓		5kV (電源端子間)、5kV (導電部端子與露出的非充電金屬部間)
抗干擾性		利用雜訊模擬器模擬的方形波雜訊 (脈衝寬 100ns/1μs上升1ns) ±1.5kV (電源端子間)
耐靜電性		8kV (誤動作) 15kV (損壞)
振動	耐久性	10～55Hz 單側振幅0.75mm 3方向各2h
振動	誤動作	10～55Hz 單側振幅0.5mm 3方向各10min
衝擊	耐久性	980m/s² 6方向各3次
衝擊	誤動作	294m/s² 6方向各3次
使用壽命	機械性	2,000萬次以上 (無負載、開閉頻率1,800次/h)
使用壽命	電氣性	10萬次以上 (AC250V、5A、電阻負載、開閉頻率1,800次/h)＊
保護構造		IP40 (面板表面部)
重量		H3CR-G8L型：約110g、H3CR-G8EL型：約130g

＊請確認電氣壽命曲線。

電氣壽命曲線（參考值）

取得規格

安全標準＊1	取得UL508、CSA C22.2 No.14、NK、LR、CCC：GB/T 14048.5 ＊2 符合EN61812-1、 IEC60664-1 4kV/2
EMC	(EMI)：EN61812-1 放射性危害強度：EN55011 Group 1 classA 雜音端子電壓：EN55011 Group 1 classA (EMS)：EN61812-1 靜電放電抗擾性：IEC61000-4-2 電場強度抗擾性：IEC61000-4-3 無線電脈衝抗擾性：IEC61000-4-4 突波抗擾性：IEC61000-4-5 傳導性雜訊抗擾性：IEC61000-4-6 電壓突降/電斷抗擾性：IEC61000-4-11

＊1. 詳細內容請參閱本公司網站（https://www.omron.com.tw）的「規格認證」。
H3CR-G8L-30型/-G8EL-31型未取得安全標準。
＊2. 關於CCC取得條件

建議的保險絲	0216005 （250VAC，5A） Littelfuse製造
額定動作電壓Ue 額定動作電流Ie	AC-15: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 1.5A
額定絕緣電壓	250V
額定脈衝電壓（高度：2000m以內）	4kV（AC240V時）
附條件短路電流	1000A

輸入輸出功能

輸入功能		無
輸出功能	控制輸出	達到轉環設定值時星型將輸出OFF，在設定的轉換時間後△將輸出ON。

H3CR-H型電源OFF延遲計時器

時間範圍

時間單位		S系列	M系列
刻度數字 (最大值)		sec(秒)	min(分)
0.6	設定時間範圍	0.05～0.6
1.2		0.12～1.2
6		0.6～6
12		1.2～12
電源接通時間		0.1s以上	2s以上
計時結束的重複操作週期		3s以上
強制重置的重複操作週期		3s以上

註1. 若電源接通時間未達上述值則不會動作，請務必將電源接通超過規定時間以上。
2. 重複操作週期未達3s時請勿使用。會導致異常發熱、燒毀。

額定

電源電壓＊1 ＊2	・AC100/110/120V 50/60Hz ・AC200/220/240V 50/60Hz ・AC/DC24V 50/60Hz ・DC48V ・DC100～125V
容許電壓變動範圍	電源電壓的85～110%
無電壓輸入＊3	短路阻抗1kΩ以下短路時殘留電壓1V以下 OFF 阻抗 500kΩ以上
消耗電力	AC200/220/240V ：約0.35VA/0.30W(AC240V時) AC100/110/120V ：約0.23VA/0.22W(AC120V時) AC/DC24V ：約0.17VA/0.15W(AC24V時)、約1.0W(DC24V時) DC100～125V ：約0.50W(DC125V時) DC48V ：約0.18W(DC48V時)
計時器動作開始電壓	電源電壓的30%以下
控制輸出	接點輸出：AC250V/DC30V 5A 電阻負載(cosφ＝1) 最小適用負載 H3CR-H8RL：DC5V 100mA (P水準、參考值) H3CR-H8L/-HRL：DC5V 10mA (P水準、參考值) 接點材質：銀合金
使用溫度範圍	-10～+55℃(不可結冰)
保存溫度範圍	-25～+65℃(不可結冰)
使用環境濕度	35～85%

＊1. DC規格的漣波在20％以下（可使用單相全波整流電源）
＊2. 請勿將變頻器的輸出作為電源使用。詳細內容請參閱本公司網站（https://www.omron.com.tw）的「計時器共通注意事項 ●電源」。
＊3. 使用有接點輸入時，請使用可足夠開閉5V 1mA的接點。

性能

動作時間偏差		±0.2% (相對於最大刻度的比率)以下 (0.6、1.2s範圍為±0.2%±10ms以下)
設定誤差		±5% (相對於最大刻度的比率) ±50ms以下
電壓的影響		±0.2% (相對於最大刻度的比率)以下 (0.6、1.2s範圍為±0.2%±10ms以下)
溫度的影響		±1% (相對於最大刻度的比率)以下 (0.6、1.2s範圍為±1%±10ms以下)
絕緣阻抗		100MΩ min. (at 500 VDC)
耐電壓		AC2,000V 50/60Hz 1min (充電金屬部與非充電金屬部間) AC2,000V 50/60Hz 1min (控制輸出與操作回路間) AC2,000V 50/60Hz 1min (異極接點間) AC1,000V 50/60Hz 1min (非連續接點間)
脈衝電壓		5kV (電源端子間)但AC/DC24V、DC48V型為1kV 5kV (導電部端子與露出的非充電金屬部間) 但AC/DC24V、DC48V型為1.5kV
抗干擾性		利用雜訊模擬器模擬的方形波雜訊 (脈衝寬 100ns/1μs上升1ns) ±1.5kV (電源端子間)但DC48V型為±1kV、±600V (輸入端子間)
耐靜電性		8kV (誤動作) 15kV (損壞)
振動	耐久性	10～55Hz 單側振幅0.75mm 3方向各2h
振動	誤動作	10～55Hz 單側振幅0.5mm 3方向各10min
衝擊	耐久性	980m/s² 6方向各3次
衝擊	誤動作	98m/s² 6方向各3次
使用壽命	機械性	1,000萬次以上 (無負載、開閉頻率1,200次/h)
使用壽命	電氣性	10萬次以上 (AC250V、5A、電阻負載、開閉頻率1,200次/h)＊
保護構造		IP40 (面板表面部)
重量		約120g

＊請確認電氣壽命曲線。

電氣壽命曲線（參考值）

取得規格

安全標準＊1	取得UL508、CSA C22.2 No.14、NK、LR、CCC：GB/T 14048.5 ＊2 符合EN61812-1、IEC60664-1 4kV/2
EMC	(EMI)：EN61812-1 放射性危害強度：EN55011 Group 1 classA 雜音端子電壓：EN55011 Group 1 classA (EMS)：EN61812-1 靜電放電抗擾性：IEC61000-4-2 電場強度抗擾性：IEC61000-4-3 無線電脈衝抗擾性：IEC61000-4-4 突波抗擾性：IEC61000-4-5 傳導性雜訊抗擾性：IEC61000-4-6 電壓突降/電斷抗擾性：IEC61000-4-11

＊1. 詳細內容請參閱本公司網站（https://www.omron.com.tw）的「規格認證」。
＊2. 關於CCC取得條件

建議的保險絲	0216005 （250VAC，5A） Littelfuse製造
額定動作電壓Ue 額定動作電流Ie	AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.5A
額定絕緣電壓	250V
額定脈衝電壓（高度：2000m以內）	4kV（AC240V時）
附條件短路電流	1000A

輸入輸出功能

輸入功能	重置	將控制輸出OFF，也重置計時狀態。
輸出功能	控制輸出	電源接通時瞬時動作，電源OFF後開始計時，達到轉環設定值時將輸出OFF。

（單位：mm）

H3CR-F型雙計時器

本體

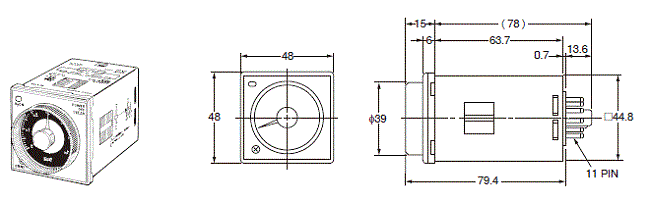

●計時器本體

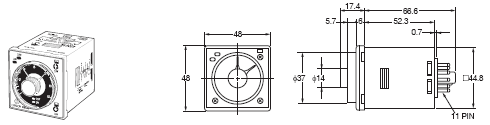

H3CR-F型

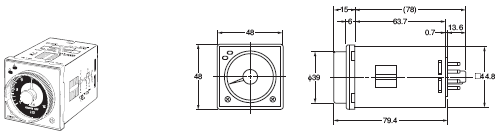

H3CR-FN型

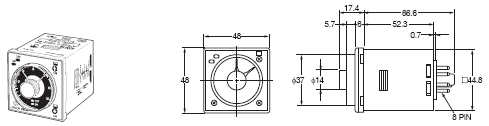

H3CR-F8型
H3CR-F8N型

●裝上轉接器時的尺寸

Y92F-30型嵌入安裝用轉接器（選購）

Y92F-73型嵌入安裝用轉接器（選購）

Y92F-74型嵌入安裝用轉接器（選購）

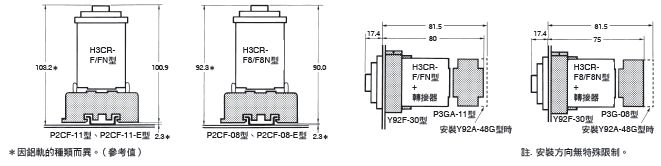

● 安裝插座時的尺寸

連接插座

詳細內容請參閱本公司網站（http://www.omron.com.tw）的「共用插座/鋁軌相關產品」。

H3CR-G型星型三角接法計時器

本體

●計時器本體

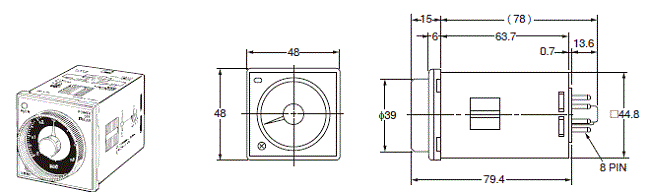

H3CR-G8L型、H3CR-G8EL型
H3CR-G8L-30型、H3CR-G8EL-31型

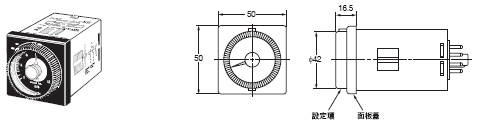

●裝上設定環及面板蓋時的尺寸

Y92S-27型、Y92S-28型（選購）

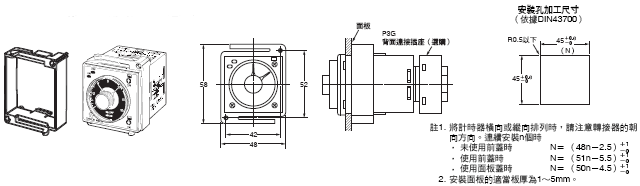

●裝上轉接器時的尺寸

Y92F-30型嵌入安裝用轉接器（選購）

Y92F-70型嵌入安裝用轉接器（選購）

Y92F-71型嵌入安裝用轉接器（選購）

● 安裝插座時的尺寸

H3CR-H型電源OFF延遲計時器

本體

●計時器本體

H3CR-HRL型

H3CR-H8L型
H3CR-H8RL型

● 裝上轉接器時的尺寸

詳細內容請參閱H3CR-G型的第12～14頁的「外觀尺寸」。

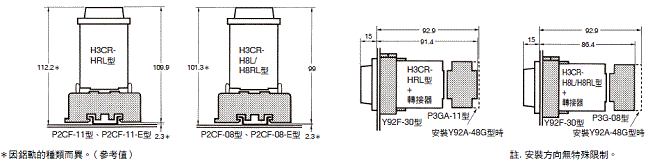

● 安裝插座時的尺寸

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
H3CR-F/-G/-H 規格說明書	- [9642KB]	2021年6月4日 20210604	H3CR-F/-G/-H 規格說明書
H3CR-[]型正確使用須知	- [1551KB]	2019年9月9日 20190909	H3CR-[]型正確使用須知

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
H3CR Data Sheet	L084-E1-10 [7399KB]	Nov 24, 2020 20201124	H3CR Data Sheet
Model Selection Guide for Timers	L130-E1-01 [2548KB]	Jun 12, 2017 20170612	Model Selection Guide for Timers
Recommended Replacement Periods and Periodic Replacement for Preventive Maintenance	- [43KB]	Mar 12, 2018 20180312	Recommended Replacement Periods and Periodic Replacement for Preventive Maintenance

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

H3CR-F/ -G / -H

取得UL、CSA、LR、NK、CCC認證且符合 EN61812-1的安全設計。CE標誌。

可個別設定ON時間、OFF時間的時間單位，因此可組合長時間ON或OFF與短時間OFF或ON。

具備閃爍ON啟動與閃爍OFF啟動2種動作模式。

實現DC自由 （AC24～48/DC12～48V）、AC自由 （AC100～240V/DC100～125V）的電源。

在0.05秒～300小時之間可選擇24種時間範圍。

可瞬時輸出設定為0方式。將刻度轉到0方向即可瞬時輸出，容易執行序列檢查。

• 取得UL、CSA、NK、LR、CCC認證且符合EN61812-1。CE標誌。

1台可在0.5秒～120秒之間選擇4種時間範圍。

取得UL、CSA、NK、LR認證且符合EN61812-1。CE標誌，CCC認證。＊

S系列可在0.05秒～12秒之間，M系列可在0.05分～12分之間各選擇4種時間範圍。

取得UL、CSA、NK、LR認證且符合EN61812-1。CE標誌，CCC認證。

本體

訂購時請指定電源電壓。

本體

訂購時請指定電源電壓。

本體

訂購時請指定電源電壓及時間範圍（S系列或M系列）。 例如） H3CR-H8L型 AC100/110/120V S系列

H3CR-F型選購品 （另售）

H3CR-G型選購品 （另售）

H3CR-H型選購品 （另售）

時間範圍

額定

性能

電氣壽命曲線 （參考值）

取得規格

輸入輸出功能

時間範圍

額定

性能

電氣壽命曲線 （參考值）

取得規格

輸入輸出功能

時間範圍

額定

性能

電氣壽命曲線 （參考值）

取得規格

輸入輸出功能

本體

H3CR-F型 H3CR-FN型

H3CR-F8型 H3CR-F8N型

Y92F-30型 嵌入安裝用轉接器 （選購）

Y92F-73型 嵌入安裝用轉接器 （選購）

Y92F-74型 嵌入安裝用轉接器 （選購）

連接插座

本體

H3CR-G8L型、H3CR-G8EL型 H3CR-G8L-30型、H3CR-G8EL-31型

Y92S-27型、Y92S-28型 （選購）

Y92F-30型 嵌入安裝用轉接器 （選購）

Y92F-70型 嵌入安裝用轉接器 （選購）

Y92F-71型 嵌入安裝用轉接器 （選購）

本體

H3CR-HRL型

H3CR-H8L型 H3CR-H8RL型

中文

English

Global Edition

其他產品

H3YN

H3BF-N / BG-N / BH-N

H3DT-N / -L

實現DC自由（AC24～48/DC12～48V）、AC自由（AC100～240V/DC100～125V）的電源。

訂購時請指定電源電壓及時間範圍（S系列或M系列）。例如） H3CR-H8L型 AC100/110/120V S系列

H3CR-F型選購品（另售）

H3CR-G型選購品（另售）

H3CR-H型選購品（另售）

電氣壽命曲線（參考值）

電氣壽命曲線（參考值）

電氣壽命曲線（參考值）

H3CR-F型
H3CR-FN型

H3CR-F8型
H3CR-F8N型

Y92F-30型嵌入安裝用轉接器（選購）

Y92F-73型嵌入安裝用轉接器（選購）

Y92F-74型嵌入安裝用轉接器（選購）

H3CR-G8L型、H3CR-G8EL型
H3CR-G8L-30型、H3CR-G8EL-31型

Y92S-27型、Y92S-28型（選購）

Y92F-30型嵌入安裝用轉接器（選購）

Y92F-70型嵌入安裝用轉接器（選購）

Y92F-71型嵌入安裝用轉接器（選購）

H3CR-H8L型
H3CR-H8RL型
