H3Y-[]-B

產品特色

時序控制用超小型計時器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

和Push-In Plus端子台底座之組合已通過UL-Listed認證＊。亦通過CSA、CE、CCC、LR等認證。

採用黑色設計，電源端子配置於上方，接點輸出端子置於下方。

（+）（－）可和一字起子共用的大型旋鈕，時間設定更簡便。

實現電源電壓的半多元化

＊搭配Push-In Plus端子台底座(YF-□-PU-L型)使用時。

種類

訂購時，請指定電源電壓以及最大刻度時間。

動作方式/復歸方式		限時動作/自動復歸
限時接點		2c	4c
電源施加、逾時亮燈	表面安裝(底座式端子)	H3Y-2-B	H3Y-4-B*

註. H3Y-B型包裝中未附連接底座與安裝金具。(選購)詳情請參閱「H3Y型系列共通事項」(第25頁)之相關說明。
＊若有必要在微小負載下開關，請使用H3Y-4-B系列。

電源電壓及最大刻度時間

型號		H3Y-2-B
電源電壓		AC100 ~ 120V 50/60Hz	AC200 ~ 230V 50/60Hz	DC12V	DC24V	DC48V	DC 100 ~ 110V
最大刻度時間	0.5s	◎	◎		◎		◎
	1s	◎	◎	◎	◎		◎
	5s	◎	◎	◎	◎	◎	◎
	10s	◎	◎	◎	◎	◎	◎
	30s	◎	◎	◎	◎	◎	◎
	60s	◎	◎	◎	◎		◎
	120s	◎	◎		◎		◎
	3min	◎	◎	◎	◎
	5min	◎	◎	◎	◎		◎
	10min	◎	◎	◎	◎		◎
	30min	◎	◎	◎	◎
	60min	◎	◎	◎	◎
	3h	◎	◎		◎

型號		H3Y-4-B
電源電壓		AC100 ~ 120V 50/60Hz	AC200 ~ 230V 50/60Hz	DC12V	DC24V	DC48V	DC 100 ~ 110V
最大刻度時間	0.5s	◎			◎
	1s	◎	◎		◎	◎	◎
	5s	◎	◎	◎	◎		◎
	10s	◎	◎	◎	◎	◎	◎
	30s	◎	◎	◎	◎		◎
	60s	◎	◎	◎	◎	◎	◎
	120s	◎	◎		◎		◎
	3min	◎	◎		◎		◎
	5min	◎	◎		◎
	10min	◎	◎		◎		◎
	30min	◎	◎		◎
	60min	◎	◎		◎
	3h	◎

註1.使用AC200 ~ 230V 50/60Hz等規格時，不得超出電壓公差的變化範圍 (AC170 ~ 253V)。如需使用 AC24V 50/60Hz、AC24V 50/60Hz、DC125V等電壓規格，請另行洽詢經銷商。

選購品(另售)

安裝金具

產品名稱/規格		型號
安裝金具	PYF-[]-PU-L型用	Y92H-3

註. 詳情請參閱「H3Y型系列共通事項」(第25頁)之相關說明。

連接底座

計時器		方形底座
種類	型號	接腳數	連接	外觀	型號	終端裝置規格
2C	H3Y-2-B	8接腳	正面連接	鋁軌安裝	PYF-08-PU-L	Push-In Plus端子
4C	H3Y-4-B	14接腳	正面連接	鋁軌安裝	PYF-14-PU-L	Push-In Plus端子

註1. H3Y-[]-0型(印刷電路板用端子)不適用。
2. 詳情請參閱「H3Y型系列共通事項」(第28頁)之相關說明。

時間規格

最大刻度時間	設定時間範圍
0.5s	0.04s ~ 0.5s
1s	0.1s ~ 1.0s
5s	0.2s ~ 5.0s
10s	0.5s ~ 10s
30s	1.0s ~ 30s
60s	2.0s ~ 60s
120s	5.0s ~ 120s
3min	0.1min ~ 3min
5min	0.2min ~ 5min
10min	0.5min ~ 10min
30min	1.0min ~ 30min
60min	2.0min ~ 60min
3h	0.1h ~ 3h

額定

項目		H3Y-2-B	H3Y-4-B
電源電壓＊6 ＊7		・AC100 ~ 120V 50/60Hz ・AC200 ~ 230V 50/60Hz Hz ・AC24V 50/60Hz ＊1 ・DC12V ・DC24V ・DC48V ・DC100 ~ 110V ・DC125V ＊2、＊3
容許電壓變動範圍		電源電壓的85 ~ 110% (但DC12V規格型則為電源電壓的90 ~ 110%) ＊4
消耗電力	AC100 ~ 120V	1.5VA(AC120V時)
	AC200 ~ 230V	1.8VA(AC230V時)
	AC24V	1.5VA(AC24V時)
	DC12V	0.9W(DC12V時)
	DC24V	0.9W(DC24V時)
	DC48V	1.0W(DC48V時)
	DC100 ~ 110V	1.3W(DC110V時)
	DC125V	1.3W(DC25V時)
復歸電壓		電源電壓的10%以上＊5
控制輸出		AC250V 5A 電阻負載(cosφ = 1)最小適用負載 DC5V 1mA (P水準、參考值)接點材料：Ag	AC250V 3A 電阻負載(cosφ = 1)最小適用負載 DC1V 1mA (P水準、參考值)接點材料：Au Clad+Ag合金
使用環境溫度		-10 ~ +55℃ (不可結冰)
保存環境溫度		-25 ~ +65℃ (不可結冰)
使用環境濕度		35 ~ 85%

＊1.請勿將變流器的輸出作為電源使用。詳情請參閱本公司官網(www.omron.com.tw)所載之「計時器共通注意事項 ●電源」之相關說明。

＊2.單相全波整流電源亦可適用。

＊3.DC12V僅H3Y-2-B型系列適用。

＊4.在使用環境溫度大於50℃的環境下連續使用時，需使用90 ~ 110% (DC12V為95 ~ 110%)的電源電壓。

＊5.為了讓產品確實復歸，使用AC100 ~ 120V時電壓需為AC10V，AC200 ~ 230V則使用AC20V，DC100 ~ 110V為DC10V以下電壓。

＊6.若要將交流雙線式近接感測器和計時器互相搭配使用時，請參閱本公司官網(www.omron.com.tw)所載之「計時器共通注意事項 ●電源」之相關說明。

＊7.只有DC型電源電壓配置防突波二極體。

性能

項目		H3Y-2-B
動作時間偏差		±1%以下(最大刻度時間) ＊1
設定誤差		±10%±50ms以下(最大刻度時間)
復歸時間		0.1s以下(包含中途復歸)
電壓的影響		±2%以下(最大刻度時間) ＊1
溫度的影響		±2%以下(最大刻度時間) ＊1
絕緣阻抗		100 MΩ min. (at 500 VDC)
耐電壓		AC2,000V 50/60Hz 1min (導電區端子與外露的非充電金屬區之間，但端子螺絲部位除外) AC2,000V 50/60Hz 1min (操作電源電路和控制輸出之間) AC2,000V 50/60Hz 1min (異極接點之間雙極型) AC1,500V 50/60Hz 1min (異極接點之間 4極型) AC1,000V 50/60Hz 1min (非連續接點間)
脈衝電壓		電源端子之間為3kV，但DC12V、 DC24V、 DC48V為1kV，導電區端子和外露的非充電金屬區之間為4.5kV，但DC12V、 DC24V、 DC48V為1.5kV
抗干擾性		來自雜訊模擬器的方形波干擾 (脈衝寬100ns/1μs上升1ns) ±1.5kV
耐靜電性		4kV (誤動作) 8kV (損壞)
振動	耐久性	10 ~ 55Hz 單側振幅0.75mm 3方向各1h
振動	誤動作	10 ~ 55Hz 單側振幅0.5mm 3方向各10min
衝擊	耐久性	1,000m/s² 6個方向各3次＊2
衝擊	誤動作	100m/s² 6個方向各3次
使用壽命	機械性	1,000萬次以上(無負載、開關頻率1,800次/h)
使用壽命	電氣性	2極 50萬次以上(AC250V、5A、電阻負載、開關頻率開關1,800次/h) (常溫時) 4極 20萬次以上(AC250V、3A、電阻負載、開關頻率1,800次/h) (常溫時)＊3
保護構造		IP40
重量		約50g

＊1.0.5s規格之上述特性值應增加±10ms。
＊2.前提為計時器單體必須通過耐久衝擊試驗。
＊3.請確認電氣性使用壽命曲線。

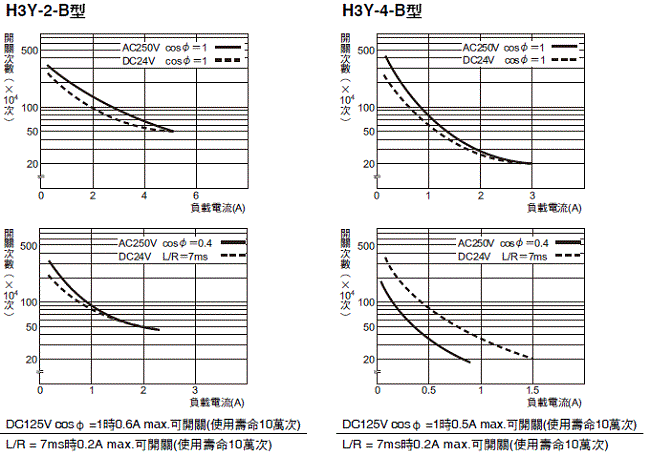

電氣性使用壽命曲線(參考值)

已通過認證

安全規格	已通過cULus (或cURus)：UL 508/CSA C22.2 No.14 ＊1、 CSA C22.2 No.14、LR認證、CCC: GB/T 14048.5 ＊3 EN 61812-1、 IEC 60664-1 2.5kV/2 (H3Y-2-B＊2) 、 2.5kV/1 (H3Y-4-B＊2) 適用
EMC	(EMI) EN 61812-1 放射性危害強度 EN 55011、 Group 1、 class A 雜音端子電壓 EN 55011、 Group 1、 class A (EMS) EN 61812-1 靜電放電抗擾性 IEC 61000-4-2 電場強度抗擾性 IEC 61000-4-3 無線電脈衝抗擾性 IEC 61000-4-4 突波抗擾性 IEC 61000-4-5 傳導性雜訊抗擾性 IEC 61000-4-6 電壓突降/電斷抗擾性 IEC 61000-4-11

＊1. cULus (Listing)：使用OMRON PYF-□-PU-L型的情形
cURus (Recognition)：使用上述底座以外的情形
＊2. 過電壓類別Ⅱ。
＊3. 關於CCC取得條件

型號	H3Y-2-B 型	H3Y-4-B 型
建議的保險絲	RT14-20／6A （380VAC 6A） DELIXI製造	RT14-20／4A （380VAC 4A） DELIXI製造
額定動作電壓Ue 額定動作電流Ie	AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.5A	AC-15: Ue: 250VAC, Ie: 2A AC-13: Ue: 250VAC, Ie: 3A DC-13: Ue: 30VDC, Ie: 0.5A
額定絕緣電壓	250V
額定脈衝電壓 (高度：2000m以內)	2.5kV （AC240V時）
附條件短路電流	1000A

（單位：mm）

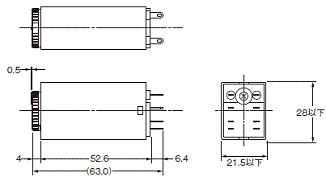

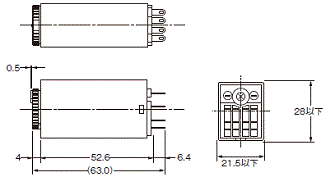

計時器本體

表面安裝(底座式端子)

H3Y-2-B型

表面安裝(底座式端子)

H3Y-4-B型

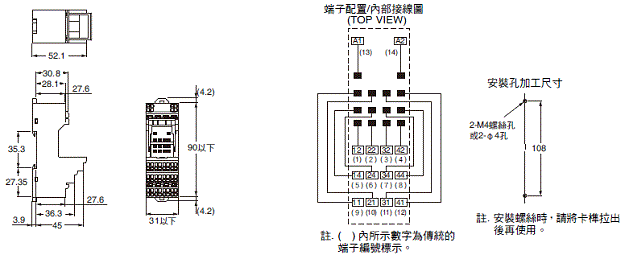

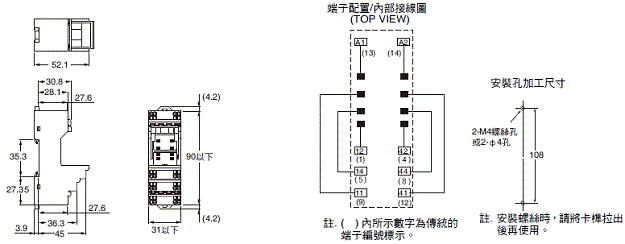

安裝底座時的尺寸

註1. 安裝方向並無特別限制。
2. H3Y-□-B、H3YN-□-B型需搭配PYF-□-PU-L型使用。
＊2. ( )內所示為H3Y-4-B型、H3YN-4-B/-41-B型、H3YN-4-Z-B/-41-Z-B型之連接底座。

選購品(另售)

安裝金具

H3Y-[]-B/H3YN-[]-B型系列(PYF-[]-PU-L型用)

Y92H-3

(每組2個)

連接底座(另售)

H3Y-□-B/H3YN-□-B型系列正面連接底座

PYF-08-PU-L型

PYF-14-PU-L型

鋁軌安裝用另售品

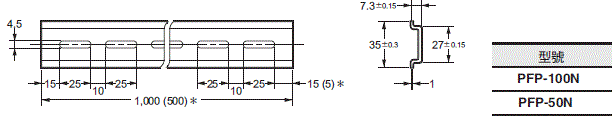

支撐鋁軌
PFP-100N型

PFP-50N型

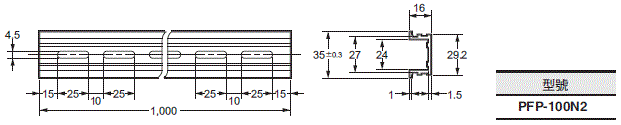

支撐鋁軌
PFP-100N2型

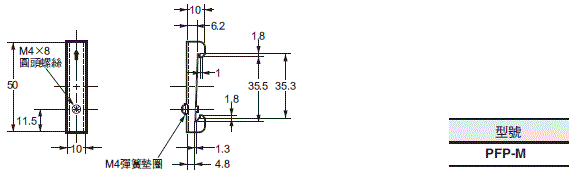

端板

PFP-M型

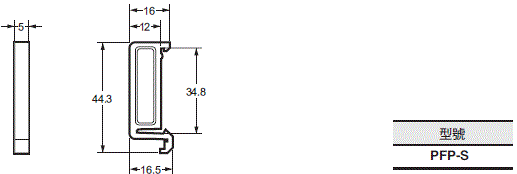

間隔板
PFP-S型

註1. 訂購上述型號時，請以10個為單位訂購。
2. 鋁軌以DIN規格為準。
