控制盤為生產單位的核心裝置。
只要控制盤升級，生產設備效率也能大大提升。
甚至還能改革控制盤設計、生產流程，以及作業員配置方式，建構一個更簡單、更有前瞻性的控制盤系統。
本產品採用OMRON控制盤產品規格之通用思維，也就是「Value Design for Panel」，並藉由各種做法，實現控制盤升級及製程改革的目標。
H3DT-F
產品特色
可設定OFF時閃爍/ON時閃爍。獨立設定ON時間、OFF時間。可在0.1秒 ~ 1200小時之間選擇8種時間範圍。
賦予控制盤全新價值
藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶的控制盤帶來全新價值。
搭配Value Design設計的產品使用後，即可大幅提升控制盤的價值。
歷經80年以上的歷史孕育而出的超凡技術與品質。

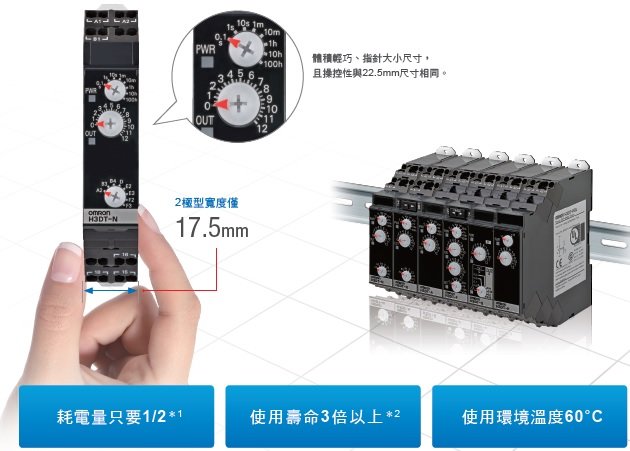

以全新理念全面升級，推出H3DT計時器
距離OMRON第一項產品X光攝影用攝影計時器推出至今已屆80年。
OMRON引領控制盤邁入全新境界，為客戶創造最高價值。
超低耗電量，為業界最高等級*1
耗電量低，能夠減輕對於整個控制盤DC電源所造成的負擔。
利用Push-In Plus端子台，即可輕鬆配線
無需使用工具，僅需插入端子台即可。
全新研發Push-In Plus 端子台，大大降低配線作業的負擔及所需工時。

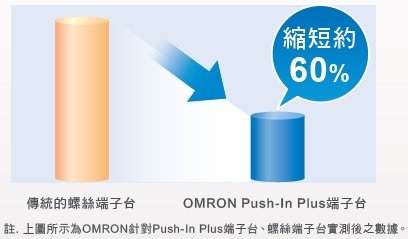

使用Push-In Plus端子台，即可大大縮減配線所需工時
無需額外的鎖合作業
與螺絲端子台不同，Push-In Plus端子台不需額外的鎖合作業。
除了配線外， 檢查、出貨(運送)或維護時，亦不需耗費額外的時間。
容易插入
使用OMRON Push-In Plus端子台就像插入耳機孔一樣簡單。
減輕作業負擔，提升配線品質。

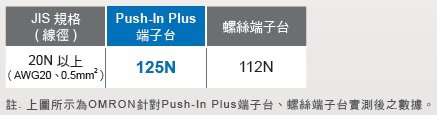

不易鬆脫
插入端子台更輕鬆，纜線連結更可靠。
採用高階機構設計技術及製造技術製成之簧片，不但大幅提升作業性能，還能確保可靠性。
通過主要國家安全標準
本產品已通過UL-listed及多種認證，因此能有效簡化控制盤的設計工序。
種類
| 動作模式 | 電源電壓 | 控制輸出 | H3DT-F | |
|---|---|---|---|---|
| 閃爍 OFF啟動/ ON啟動 |
AC/DC24 ~ 240V | 接點輸出1c | 型號 | H3DT-F |
型式構成
| 型號 | 動作模式 | 端子台 | 輸出方式 | 安裝方法 | 安全標準 |
|---|---|---|---|---|---|
| H3DT-F | 閃爍 OFF啟動/ON啟動 |
6 端子 | 繼電器1c | 鋁軌安裝 | cULus (UL 508 CSA C22.2 No.14) CCC LR DNV GL EN 61812-1 IEC 60664-1 4kV/2 |
時間規格
| 時間範圍 | 0.1s | 1s | 10s | 1min | 10min | 1h | 10h | 100h |
|---|---|---|---|---|---|---|---|---|
| 設定時間範圍 | 0.1 ~ 1.2s | 1 ~ 12s | 10s ~ 120s | 1 ~ 12min | 10 ~ 120min | 1 ~ 12h | 10 ~ 120h | 100 ~ 1200h |
| 刻度數字 | 12 | |||||||
額定
| 電源電壓 ＊1 | AC/DC24 ~ 240V 50/60Hz ＊2 | |
|---|---|---|
| 容許電壓變動範圍 | 額定電壓的85% ~ 110% | |
| 電源復歸 | 最短電源開啟時間 0.1s | |
| 復歸電壓 | 額定電壓的10%以下 | |
| 消耗電力 | H3DT-F | AC240V時：1.9VA以下、DC240V時：0.6W以下、DC24V時：0.3W以下 |
| 額定絕緣電壓 | AC250V | |
| 控制輸出 | 接點輸出：AC250V 5A 電阻負載(cosφ = 1)，DC30V 5A 電阻負載 DC125V 最大0.15A. 電阻負載，DC125V 最大0.1A L/R = 7ms 最小適用負載：DC5V 10mA (P水準、參考值) 接點材質：銀合金 (建議的保險絲：BLN5(little fuse)、0216005MXEP) |
|
| 使用溫度範圍 | -20 ~ +60℃ (不可結冰) | |
| 保存溫度範圍 | -40 ~ +70℃ (不可結冰) | |
| 使用環境濕度 | 25 ~ 85％ | |
＊1. 以電源電壓DC24V使用時，會有約0.5A的突波電流，因此透過感測器等無接點輸出開/關計時器本體的電源時，務須多加注意。
＊2. DC電源的漣波為20％以下。
性能
| 動作時間偏差 | ±1％ (相對於最大刻度的比率)以下(1.2s範圍為±1%±10ms以下) | |
|---|---|---|
| 設定誤差 | ±10％ (相對於最大刻度的比率) ±0.05s以下 | |
| 電壓的影響 | ±0.5％ (相對於最大刻度的比率)以下(1.2s範圍為±0.5%±10ms以下) | |
| 溫度的影響 | ±2％ (相對於最大刻度的比率)以下(1.2s範圍為±2%±10ms以下) | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 耐電壓 | AC2,900V 50/60Hz 1min(充電金屬部與操作部) AC2,000V 50/60Hz 1min (控制輸出與操作迴路間) AC1,000V 50/60Hz 1min (非連續接點間) |
|
| 脈衝耐電壓試驗電壓 | 5kV(電源端子間)、 7.4kV(導電部端子與操作區) | |
| 抗干擾性 | 利用雜訊模擬器模擬的方形波雜訊(脈衝寬100ns/1μs上升1ns) ±1.5kV | |
| 耐靜電性 | 4kV (誤動作)、8kV (損壞) | |
| 耐振動 | 耐久性 | 10 ~ 55Hz 單側振幅0.75mm 3方向 各2h |
| 誤動作 | 10 ~ 55Hz 單側振幅0.5mm 3方向 各10min | |
| 衝擊 | 耐久性 | 1,000m/s2 6個方向 各3次 |
| 誤動作 | 100m/s2 6個方向 各3次 | |
| 使用壽命 | 機械性 | 1,000萬次以上(無負載、開關頻率1,800次/h) |
| 電氣性 | 10萬次以上(AC250V 5A、電阻負載、開關頻率360次/h) | |
| 保護構造 | IP30 (端子部為IP20) | |
| 重量 | 約90g | |

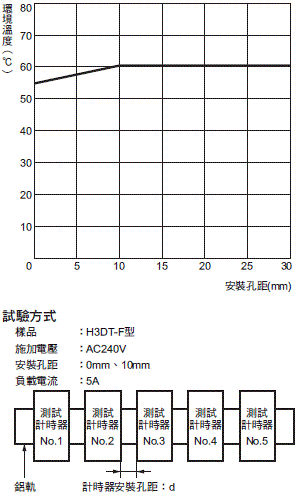

H3DT型的環境溫度與安裝孔距之關係(參考值)
請參閱下圖為安裝孔距與環境溫度之間的關係。
若環境溫度超過55℃ 以上，且安裝孔距小於下圖所示的數值時，這時候一旦計時器內部溫度上升，恐將導致內部配件的使用壽命減短，此點需特別注意。
適用標準
| 安全標準 | cULus：UL 508/CSA C22.2 No.14 EN 61812-1：污染度2/過電壓類別Ⅲ CCC：GB/T 14048.5 污染度2/過電壓類別Ⅲ＊ LR：Category ENV1.2 DNV GL (溫度 B，濕度 B，震動 A，EMC A，封閉 A) |
|---|---|
| EMC | (EMI) EN 61812-1 放射性危害強度 EN 55011 class B 雜音端子電壓 EN 55011 class B 高諧波電流 EN 61000-3-2 電壓變動、閃爍 EN 61000-3-3 (EMS) EN 61812-1 靜電放電抗擾性 EN 61000-4-2 電場強度抗擾性 EN 61000-4-3 無線電脈衝抗擾性 EN 61000-4-4 突波抗擾性 EN 61000-4-5 傳導性雜訊抗擾性 EN 61000-4-6 電壓突降/電斷抗擾性 EN 61000-4-11 |
＊關於CCC取得條件
| 額定動作電壓Ue 額定動作電壓Ie |
AC-15: Ue: 250VAC, Ie: 3A AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.1A |
|---|---|
| 額定脈衝電壓 (高度：2,000m以內) |
4kV (AC240V時) |
| 附條件短路電流 | 1,000A |
輸入輸出功能
| 輸入功能 | 無 | |
|---|---|---|
| 輸出功能 | 控制輸出 | 到達轉環所設定的時間時依模式輸出 |
（單位：mm）

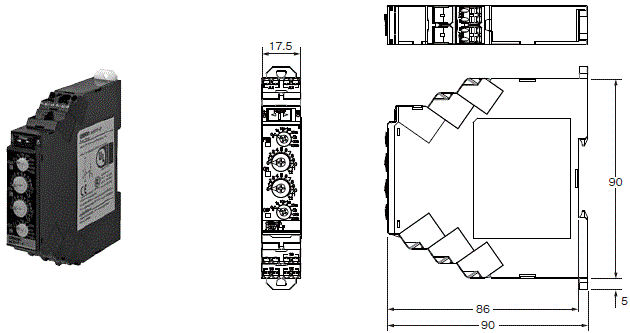

本體
H3DT-F型
鋁軌安裝用另售品

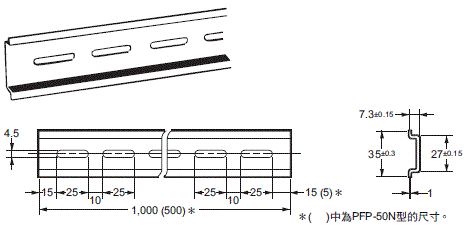

支撐鋁軌
PFP-100N型
PFP-50N型
| 支撐鋁軌 |
|---|
| PFP-100N |
| PFP-50N |

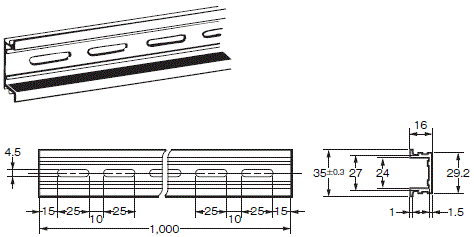

支撐鋁軌
PFP-100N2型
| 支撐鋁軌 |
|---|
| PFP-100N2 |

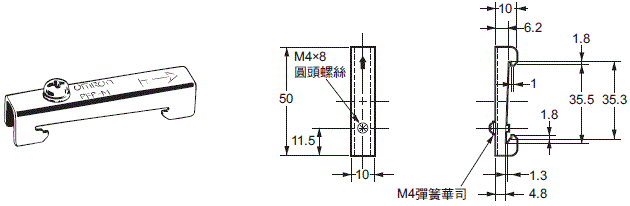

端板
PFP-M型
| 支撐鋁軌 |
|---|
| PFP-M |

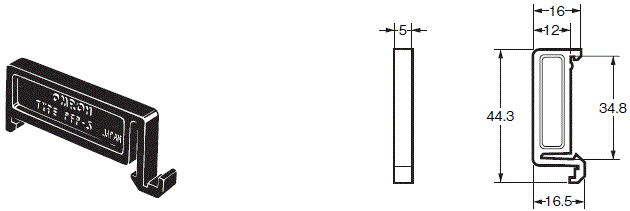

間隔板
PFP-S型
| 支撐鋁軌 |
|---|
| PFP-S |
註1. 訂購時請以10個為單位進行訂購。上述為購買1個產品時的標準價格。
2. 鋁軌以DIN規格為準。
選購品(另售)

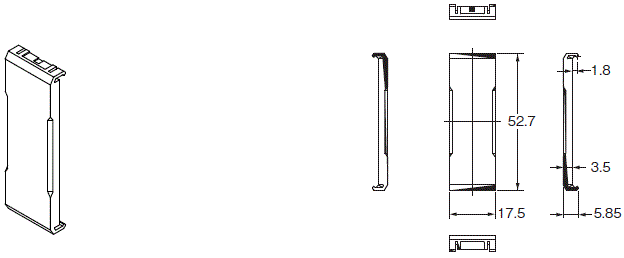

前蓋
Y92A-D1A型
| 支撐鋁軌 |
|---|
| Y92A-D1A |
