E52 (專用型)

E52 (專用型)

產品特色
種類豐富的高精度溫度感測器系列
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄

除了原有的M3螺絲對應品，更追加可以減少接線時間的歐式 (ferrule) 端子型。

可將溫度感測器作為溫度控制器的感熱部使用。

可因應所欲量測的溫度、場所、環境氣體而選擇。

依據種類、形狀、長度及端子部的形狀，備有各種款式。

分類 名稱 型號與外觀 溫度範圍＊ 元件類型 方式 等級 保護材質 端子形狀
專用型 壓接式成型機用 E52-CA2GVY
E52-IC2GVY
3152_lu_1_1
 0～＋350℃ K（CA）
J（IC）		 接地型 Class 2
(0.75級)		 SUS304 導線外露型
附壓著端子 E52-CA1GTY
E52-IC1GTY
3152_lu_1_2
 0～+300℃ ──
表面測溫用 E52-P2GSY
3152_lu_1_3
 -50～+250℃ Pt100 3導線式 Class B
(B級)		 SUS304
室溫用 E52-P10GRY
3152_lu_1_4
 -50～+60℃
雙元件型
(2元件)		 E52-CA20AY-7
3152_lu_1_5
 0～＋900℃ K（CA） 非接地型
2對		 Class 2
(0.75級)		 ASTM316L
E52-P20AY-7
3152_lu_1_6
 -196～+250℃ Pt100 3導線式
2對		 Class B
(B級)
E52-P20C-N-7
3152_lu_1_7
 -200～+450℃ 端子內藏型
防水型 E52-P10GPY
3152_lu_1_8
 0～+70℃ 3導線式 SUS304 導線外露型
E52-P5AY-40
3152_lu_1_9
 -50～+180℃ 氟樹脂管
耐腐蝕 E52-P20AY-1
3152_lu_1_10
 －80～＋180℃
E52-CA20AY-1
3152_lu_1_11
 0～＋180℃ K（CA） 非接地形 Class 2
(0.75級)
矽膠覆蓋導線 E52-CA1DY-40
3152_lu_1_12
 0～+300℃ 接地形 SUS304
E52-CA1GTY-14
3152_lu_1_13
 0～+200℃ ──-
耐壓防爆 E52-P[][]C-N-6
3152_lu_1_14
 ── Pt100 3導線式 Class B
(B級)		 ASTM316L 端子內藏型
E52-CA[][]C-N-6
3152_lu_1_15
 ── K（CA） 非接地型 Class 2
(0.75級)
熱敏電阻 E52-THE5A
E52-THE6F
E52-THE6D		 3152_lu_0 -50～+300℃ 熱敏電阻 元件
互換型		 1級 SUS304 導線外露型

一覽表中僅刊載概略規格。使用前請務必確認規格說明書內的詳細規格及注意事項。
＊ 溫度範圍因保護管材質、粗細、構造及線材的種類而異。

壓接式成型機用熱電偶

E52-CA2GVY型、E52-IC2GVY型

導線長度（m） 線材種類 K （CA） 線材種類 J （IC）
型號
1 E52-CA2GVY 1M E52-IC2GVY 1M
2 E52-CA2GVY 2M E52-IC2GVY 2M

壓著端子含熱電偶

E52-CA1GTY型、E52-IC1GTY型

導線長度（m） 線材種類 K （CA） 線材種類 J （IC）
型號
1 E52-CA1GTY 1M E52-IC1GTY 1M
2 E52-CA1GTY 2M E52-IC1GTY 2M

白金測溫阻抗體

表面量測用白金測溫阻抗體

E52-P2GSY型

導線長度（m） 型號
1 E52-P2GSY 1M
2 E52-P2GSY 2M

室溫量測用白金測溫阻抗體

E52-P10GRY型

導線長度（m） 型號
2 E52-P10GRY 2M

防水型白金測溫阻抗體

E52-P10GPY型

導線長度（m） 型號
2 E52-P10GPY 2M
4 E52-P10GPY 4M

耐腐蝕性氟樹脂管保護管型

熱電偶

導線外露型

E52-CA20AY-1型

型號 保護管徑 套筒直徑（mm）
套筒長度（mm）		 管厚度（mm） 導線長度（m）
E52-CA20AY-1 D=4.6 2M D = 4.6 d = 8
l = 55		 0.7 0.5
E52-CA20AY-1 D=6 2M D = 6.0 0.6
E52-CA20AY-1 D=8 2M D = 8.0 d = 11
l = 55		 0.8

白金測溫阻抗體

導線外露型

E52-P20AY-1型

型號 保護管徑 保護管徑套筒直徑（mm） 被覆厚度（mm） 導線長度（m）
E52-P20AY-1 D=4.6 2M D = 4.6 d = 8 0.7 2
E52-P20AY-1 D=6 2M D = 6.0 0.6
E52-P20AY-1 D=8 2M D = 8.0 0.8

FEP鑄模型（完全防水）

E52-P5AY-40型

型號 導線長度（m）
E52-P5AY-40 2M 2
E52-P5AY-40 4M 4
E52-P5AY-40 6M 6
E52-P5AY-40 8M 8

耐壓防爆（ⅡCT6）型

熱電偶

端子內藏型

E52-CA[][]C-N-6型

型號 保護管長度L (cm) 保護管徑 L2 (mm)
E52-CA20C-N-6 D＝6.4 L2＝150 20 D＝6.4 150
E52-CA35C-N-6 D＝6.4 L2＝300 35 300
E52-CA50C-N-6 D＝6.4 L2＝450 50 450
E52-CA75C-N-6 D＝6.4 L2＝700 75 700

白金測溫阻抗體

端子內藏型

E52-P[][]C-N-6型

型號 保護管長度L (cm) 保護管徑 L2 (mm)
E52-P20C-N-6 D＝6.4 L2＝150 20 D＝6.4 150
E52-P35C-N-6 D＝6.4 L2＝300 35 300
E52-P50C-N-6 D＝6.4 L2＝450 50 450
E52-P75C-N-6 D＝6.4 L2＝700 75 700

雙元件型

熱電偶

導線外露型

E52-CA20AY-7型

型號 保護管徑 保護管長度Ｌ(cm) 保護管徑套筒直徑（mm） 容許溫度（℃） 導線長度（m）
E52-CA20AY-7 D=3.2 2M 20 D = 3.2 d＝11 750 2
E52-CA20AY-7 D=4.8 2M D = 4.8 800
E52-CA20AY-7 D=6.4 2M D = 6.4 800
E52-CA20AY-7 D=8.0 2M D = 8.0 900

白金測溫阻抗體

導線外露型

E52-P20AY-7型

型號 保護管長度Ｌ(cm) 保護管徑 導線長度（m）
E52-P20AY-7 D=4.8 2M 20 D = 4.8 2
E52-P20AY-7 D=6.4 2M D = 6.4

端子內藏型

E52-P20C-N-7型

型號 保護管長度L （cm） 保護管徑
E52-P20C-N-7 D=4.8 20 D = 4.8
E52-P20C-N-7 D=6.4 D = 6.4

矽膠覆蓋引線型

熱電偶

附螺絲導線外露型

E52-CA1DY-40型

型號 螺絲間距 導線長度（m）
E52-CA1DY-40 M6 1M M6
（P=1.0）		 1
E52-CA1DY-40 M6 2M 2
E52-CA1DY-40 M6 4M 4

壓著端子含熱電偶

E52-CA1GTY-14型

型號 導線長度（m）
E52-CA1GTY-14 1M 1
E52-CA1GTY-14 2M 2

壓接式成型機用熱電偶

E52-CA2GVY型、E52-IC2GVY型

線材種類 K（CA）・J（IC））
素線徑 1.0mm（單線）
等級 Class 2（0.75級）
保護管材質 SUS304
熱接點 接地型
測溫範圍 0～＋350℃
導線 玻璃被覆不鏽鋼隔離熱電偶線
（完工外觀φ4）
1/1.0
0～＋180℃

壓著端子含熱電偶

E52-CA1GTY型、E52-IC1GTY型

線材種類 K（CA）・J（IC）
素線徑 0.65mm（單線）
等級 Class 2（0.75級）
熱接點 接地型
測溫範圍 0～＋300℃
導線 玻璃棉編織外隔離
（完工外觀2.6×4.0）
1/0.65
0～＋150℃
端子形狀 M3.5用Y形壓著端子
註. E52-CA1GTY型具備形狀相同但線材為多芯者。

白金測溫阻抗體

表面量測用白金測溫阻抗體

E52-P2GSY型

元件 Pt100
等級 Class B（B級）
保護管材質 SUS304
前端金具為黃銅鍍鎳
導線方式 3導線式
測溫範圍 －50～＋250℃
導線 矽膠被覆3導線（完工外經各φ3.9）
30/0.08
－50～＋150℃

室溫量測用白金測溫阻抗體

E52-P10GRY型

元件 Pt100
等級 Class B（B級）
保護管材質 SUS304
導線方式 3導線式
測溫範圍 －50～＋60℃
導線 乙烯樹脂包覆3導線（完工外觀φ6.1）
20/0.18
－20～＋60℃

防水型白金測溫阻抗體

E52-P10GPY型

元件 Pt100
等級 Class B（B級）
保護管材質 SUS304
導線方式 3導線式
測溫範圍 0～＋70℃（水中）
－20～＋70℃（大氣中）
導線 乙烯樹脂包覆導線3導線
（完工外觀φ6.1）
12/0.18
－25～＋60℃
使用耐壓 981Kpa

耐腐蝕氟樹脂管保護管型

導線外露型

E52-CA20AY-1型

線材種類 K（CA）
等級 Class 2（0.75級）
保護管材質 ASTM316L加上氟樹脂管（FEP）被覆
熱接點 非接地型
測溫範圍 0～＋180℃
導線 乙烯樹脂包覆（完工外觀2.4×4.1）
7/0.3
－20～＋70℃

白金測溫阻抗體

導線外露型

E52-P20AY-1型

元件 Pt100
等級 Class B（B級）
保護管材質 SUS316加上氟樹脂管（FEP）被覆
導線方式 3導線式
測溫範圍 －80～＋180℃
導線 乙烯樹脂包覆（完工外徑φ4.8）
12/0.18
－20～＋70℃

FEP鑄模型（完全防水）

E52-P5AY-40型

元件 Pt100
等級 Class B（B級）
保護管材質 氟樹脂（FEP）管（元件部/氟樹脂鑄模（FEP））
導線方式 3導線式
測溫範圍 －50～＋180℃
導線 氟樹脂被覆（有外被覆）（FEP）
（完工外徑各φ3.5）
19/0.18
－50～＋180℃

耐壓防爆（ⅡCT6）型

熱電偶

端子內藏型

E52-CA[][]C-N-6型

線材種類 K (CA)
等級 Class 2（0.75級）
但－40℃以下為Class 3（1.5級））
保護管材質 L2部：ASTM316L
L1部：SUS304
防爆規格 構造 耐壓防爆構造
爆炸等級及
起火程度		 IICT6
防爆溫度範圍 －20～＋85℃
導線配線方法 耐壓襯墊纜線接地方法
電線管螺絲 G1/2
施工方式 依據工廠電氣設備防爆規範

白金測溫阻抗體

端子內藏型

E52-P[][]C-N-6型

元件 Pt100
等級 Class B(B級)
保護管材質 L2部：ASTM316L
L1部：SUS304
導線方式 3導線式
防爆規格 構造 耐壓防爆構造
爆炸等級及
起火程度		 ⅡCT6
防爆溫度範圍 －20～＋85℃
導線配線方法 耐壓襯墊纜線接地方法
電線管螺絲 G1/2
施工方式 依據工廠電氣設備防爆規範

雙元件

熱電偶

導線外露型

E52-CA20AY-7型

線材種類 K (CA)
等級 Class 2（0.75級）
保護管材質 ASTM316L（被覆式）
熱接點 非接地型
測溫範圍 0℃ ～容許溫度
導線 乙烯樹脂包覆（完工外觀各2.4×4.1）
7/0.3
－20～＋70℃

容許溫度（乾燥空氣中）

D 線材
K (CA)
ASTM316L
φ3.2 750°C
4.8 800°C
6.4 800°C
8.0 900°C

白金測溫阻抗體

導線外露型

E52-P20AY-7型

元件 Pt100
等級 Class B（B級）
保護管材質 ASTM316L（被覆式）
導線方式 3導線式
測溫範圍 －200～＋450℃
導線 乙烯樹脂包覆（完工外徑φ6.5）
19/0.18
－20～＋70℃

端子內藏型

E52-P20C-N-7型

元件 Pt100
等級 Class B（B級）
保護管材質 ASTM316L（被覆式）
導線方式 3導線式
測溫範圍 －200～＋450℃

矽膠覆蓋導線型

熱電偶

附螺絲導線外露型

E52-CA1DY-40型

線材種類 K (CA)
等級 Class 2（0.75級）
螺絲材質 SUS304
熱接點 接地型
測溫範圍 0～＋300℃
導線 矽膠覆蓋（完工外觀3.5×4.9）
30/0.1
0～＋150℃
端子形狀

M3.5用Y形壓著端子
註. 請參閱E52-CA1DY型的安裝例。

壓著端子含熱電偶

E52-CA1GTY-14型

線材種類 K (CA)
等級 Class 2（0.75級）
熱接點 接地型
測溫範圍 0～＋200℃
導線 矽膠覆蓋補償導線
（完工外觀3.2×4.6）
30/0.1
0～＋150℃
端子形狀 M3.5用Y形壓著端子

（單位：mm）

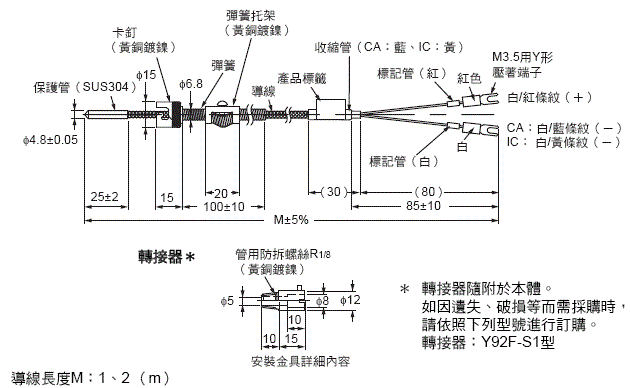

壓接式成型機用熱電偶

E52-CA2GVY型、E52-IC2GVY型

3152_dm_1


＊ 轉接器隨附於本體。
如因遺失、破損等而需採購時，請依照下列型號進行訂購。
轉接器：Y92F-S1型

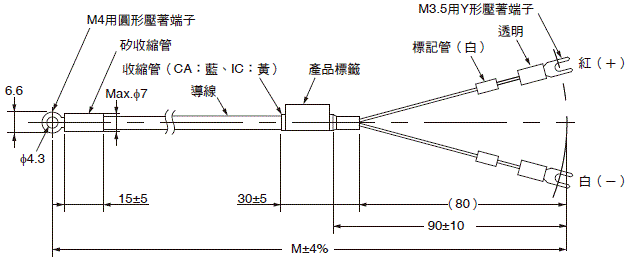

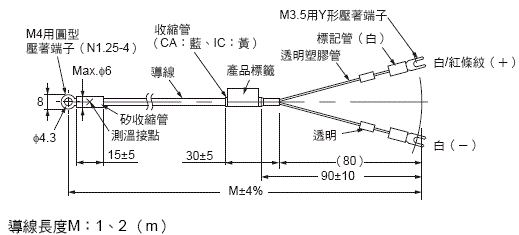

壓著端子含熱電偶

E52-CA1GTY型、E52-IC1GTY型

3152_dm_2

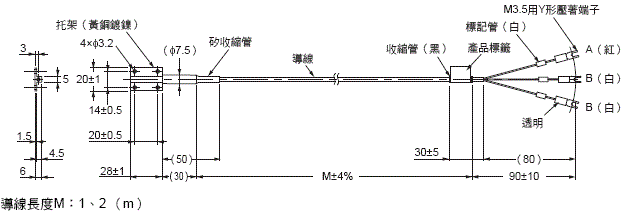

表面量測用白金測溫阻抗體

E52-P2GSY型

3152_dm_3

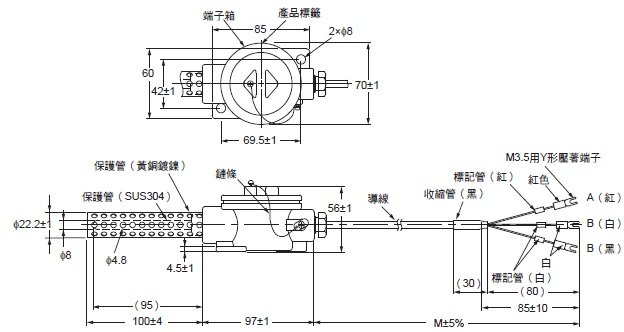

室溫量測用白金測溫阻抗體

E52-P10GRY型

3152_dm_4

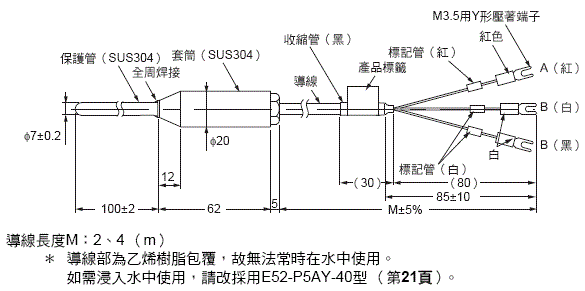

防水型白金測溫阻抗體

E52-P10GPY型

3152_dm_5


＊ 導線部為乙烯樹脂包覆，故無法常時在水中使用。
如需浸入水中使用，請改採用E52-P5AY-40型。

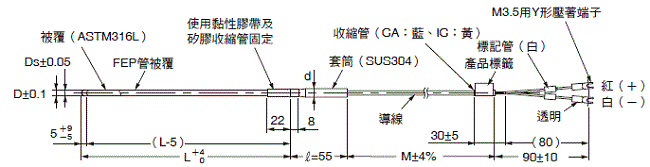

耐腐蝕氟樹脂管保護管型

導線外露型熱電偶

E52-CA20AY-1型

3152_dm_6

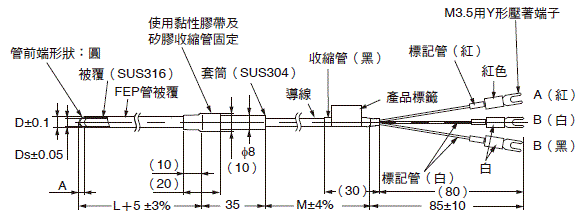

白金測溫阻抗體

導線外露型

E52-P20AY-1型

3152_dm_7

FEP鑄模型（完全防水）

E52-P5AY-40型

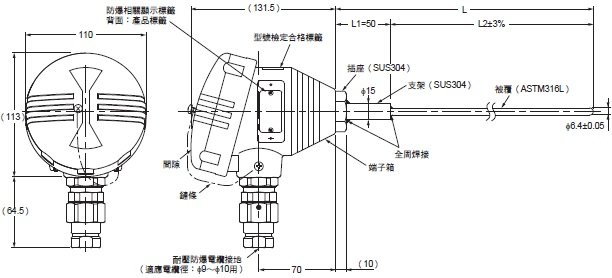

耐壓防爆（ⅡCT6）型

熱電偶

端子內藏型熱電偶

E52-CA[][]C-N-6型

3152_dm_9

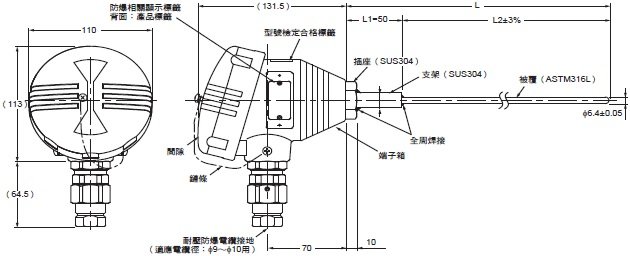

白金測溫阻抗體

端子內藏型

E52-P[][]C-N-6型

3152_dm_10

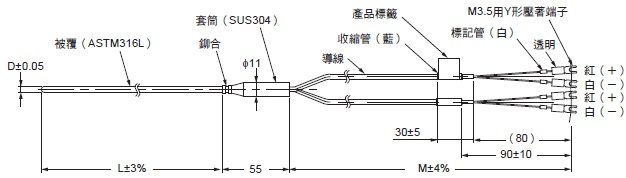

雙元件型

熱電偶

導線外露型

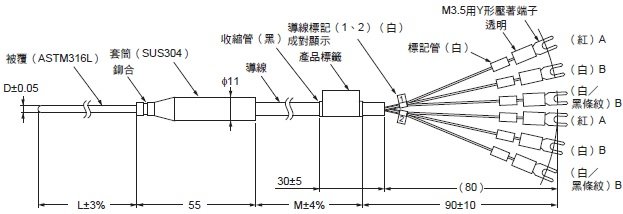

E52-CA20AY-7型

3152_dm_11

白金測溫阻抗體

導線外露型

E52-P20AY-7型

3152_dm_12

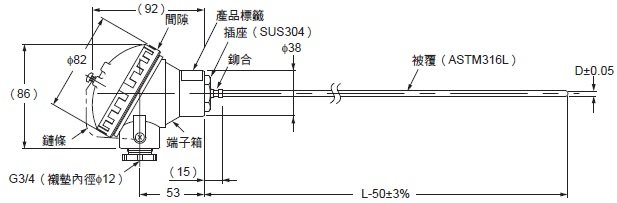

端子內藏型

E52-P20C-N-7型

3152_dm_13

＊ L為cm單位，50為mm單位。

因此，以E52-P20C-N-7型為例，由於L＝20 （cm）故被覆的長度為L－50＝200－50＝150 （mm）。

矽膠覆蓋導線型

熱電偶

附螺絲導線外露型

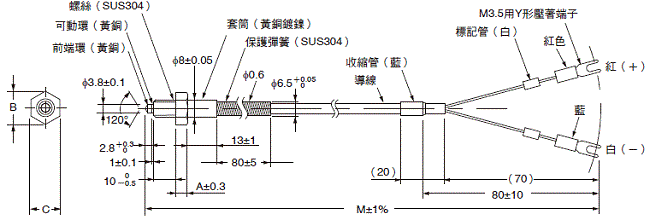

E52-CA1DY-40型

3152_dm_14

壓著端子含熱電偶

E52-CA1GTY-14型

3152_dm_15
