E52（經濟型）

E52（經濟型）

產品特色
種類豐富的高精度溫度感測器系列
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄

除了原有的M3螺絲對應品，更追加可以減少接線時間的 歐式 (ferrule) 端子型。

可將溫度感測器作為溫度控制器的感熱部使用。

可因應所欲量測的溫度、場所、環境氣體而選擇。

依據種類、形狀、長度及端子部的形狀，備有各種款式。

分類 名稱 型號/外觀 溫度範圍＊ 元件類型 方式 等級 保護材質 端子形狀
經濟型 低成本
白金測溫
阻抗體		 E52-P10AEY
3151_lu_1
 0～+250℃ Pt100 3導線式 Class B
(B級)		 SUS316 導線外露型
E52-P6DY －50～＋250℃ SUS304
E52-P6FY
低成本
熱電偶		 E52-CA[]ASY
E52-IC[]ASY		 0～＋400℃ K（CA）
J（IC）		 非接地型 Class 2
(0.75級)
E52-CA1DY
E52-IC1DY		 接地型
E52-CA6F-N
E52-IC6F-N
E52-CA6D-N
E52-IC6D-N
E52-CA10AE-N
E52-IC10AE-N		 非接地型

一覽表中僅刊載概略規格。使用前請務必確認規格說明書內的詳細規格及注意事項。
＊ 溫度範圍因保護管材質、粗細、構造及線材的種類而異。

低成本白金測溫阻抗體

附螺絲導線外露型

E52-P6DY型

導線長度（m） 型號
1 E52-P6DY 1M
2 E52-P6DY 2M
4 E52-P6DY 4M

附輪緣導線外露型

E52-P6FY型

導線長度(m) 型號
1 E52-P6FY 1M
2 E52-P6FY 2M
4 E52-P6FY 4M

導線外露型

E52-P10AEY型

導線長度(m) 型號
1 E52-P10AEY 1M
2 E52-P10AEY 2M
4 E52-P10AEY 4M

低成本熱電偶

附彈簧導線外露型

E52-CA[]ASY型、E52-IC[]ASY型

保護管長度(mm) 導線長度(m) 線材種類 K (CA) 線材種類 J (IC)
型號 型號
65 1 E52-CA6ASY 1M E52-IC6ASY 1M
2 E52-CA6ASY 2M E52-IC6ASY 2M
4 E52-CA6ASY 4M E52-IC6ASY 4M
100 1 E52-CA10ASY 1M E52-IC10ASY 1M
2 E52-CA10ASY 2M E52-IC10ASY 2M
4 E52-CA10ASY 4M E52-IC10ASY 4M
150 1 E52-CA15ASY 1M E52-IC15ASY 1M
2 E52-CA15ASY 2M E52-IC15ASY 2M
4 E52-CA15ASY 4M E52-IC15ASY 4M
200 1 E52-CA20ASY 1M E52-IC20ASY 1M
2 E52-CA20ASY 2M E52-IC20ASY 2M
4 E52-CA20ASY 4M E52-IC20ASY 4M

附螺絲導線外露型

E52-CA1DY型、E52-IC1DY型

保護管徑 導線長度(m) 線材種類 K (CA) 線材種類 J (IC)
型號 型號
螺絲間距M6 1 E52-CA1DY M6 1M E52-IC1DY M6 1M
2 E52-CA1DY M6 2M E52-IC1DY M6 2M
4 E52-CA1DY M6 4M E52-IC1DY M6 4M
螺絲間距M8 1 E52-CA1DY M8 1M E52-IC1DY M8 1M
2 E52-CA1DY M8 2M E52-IC1DY M8 2M
4 E52-CA1DY M8 4M E52-IC1DY M8 4M
螺絲間距W1/4 1 E52-CA1DY W1/4 1M E52-IC1DY W1/4 1M
2 E52-CA1DY W1/4 2M E52-IC1DY W1/4 2M
4 E52-CA1DY W1/4 4M E52-IC1DY W1/4 4M

附輪緣導線外露型

E52-CA6F-N型、E52-IC6F-N型

導線長度(m) 線材種類 K (CA) 線材種類 J (IC)
型號 型號
1 E52-CA6F-N 1M E52-IC6F-N 1M
2 E52-CA6F-N 2M E52-IC6F-N 2M
4 E52-CA6F-N 4M E52-IC6F-N 4M

附螺絲導線外露型

E52-CA6D-N型、E52-IC6D-N型

導線長度(m) 線材種類 K (CA) 線材種類 J (IC)
型號 型號
1 E52-CA6D-N 1M E52-IC6D-N 1M
2 E52-CA6D-N 2M E52-IC6D-N 2M
4 E52-CA6D-N 4M E52-IC6D-N 4M

導線外露型

E52-CA10AE-N型、E52-IC10AE-N型

導線長度(m) 線材種類 K (CA) 線材種類 J (IC)
型號 型號
1 E52-CA10AE-N 1M E52-IC10AE-N 1M
2 E52-CA10AE-N 2M E52-IC10AE-N 2M
4 E52-CA10AE-N 4M E52-IC10AE-N 4M

低成本白金測溫阻抗體

附螺絲導線外露型

E52-P6DY型

元件 Pt100
導線方式 3導線式
等級 Class B (B級)
保護管材質 SUS304
感熱部長度 30mm
容許溫度 +250℃
測溫範圍 -50～+250℃
導線 氟樹脂管被覆線（PFA）
（完工外徑各φ1.0）
7/0.18
－50～＋150℃

附輪緣導線外露型

E52-P6FY型

元件 Pt100
導線方式 3導線式
等級 Class B (B級)
保護管材質 SUS304
感熱部長度 30mm
容許溫度 +250℃
測溫範圍 -50～+250℃
導線 氟樹脂管被覆線（PFA）
（完工外徑各φ1.0）
7/0.18
－50～＋150℃

導線外露型

E52-P10AEY型

元件 Pt100
導線方式 3導線式
等級 Class B（B級）
保護管材質 SUS316
容許溫度 +250℃
測溫範圍 0～+250℃
導線 氟樹脂管被覆線（PFA）
（完工外徑各φ1.0）
7/0.2
－50～＋150℃

低成本熱電偶

附彈簧導線外露型

E52-CA[]ASY型、E52-IC[]ASY型

線材種類 K（CA）・J（IC）
素線徑 0.65mm（單線）
等級 Class 2（0.75級）
保護管材質 SUS304
熱接點 非接地形
測溫範圍＊ 0～＋400℃：K（CA）
0～＋350℃：J（IC）
導線 全玻璃棉覆蓋導線（完工外觀5.1×3.0）
4/0.65
0～＋180℃

＊ 請在套筒部分為100℃以下的範圍內使用。

附螺絲導線外露型

E52-CA1DY型、E52-IC1DY型

線材種類 K（CA） ・ J（IC）
素線徑 0.65mm（單線）
等級 Class 2 (0.75級)
保護管材質 SUS304
熱接點 接地形
測溫範圍 0～＋400℃：K（CA）
0～＋350℃：J（IC）
導線 全玻璃棉覆蓋機身外隔離
（完工外觀3.1×2.0）
1/0.65
0～＋180℃
端子形狀 M3.5用Y形壓接端子
＊1. 從前端到端子使用1條熱電偶線。
＊2. 訂購時請務必指定螺絲種類。（M6、M8、W1/4）
＊3. 不具有氣密性，敬請注意。
＊4. 建議使用時讓前端部接觸到量測對象物。

安裝例

對工件攻入螺絲，邊鎖入邊擠壓，使前端與工件緊密接觸。

3151_sp_1
註. E52-CA1DY型具備形狀相同但線材為多芯者（E52-CA1DY-40型）。請參閱24。

附輪緣導線外露型

E52-CA6F-N型、E52-IC6F-N型

線材種類 K（CA）・J（IC）
等級 Class 2 (0.75級)
保護管材質 SUS304
熱接點 接地形
測溫範圍 0～＋350℃：K（CA）
0～＋350℃：J（IC）
導線 氟樹脂管被覆熱電偶線（PFA）
（完工外觀1.6×1.0）
1/0.32
0～＋150℃

附螺絲導線外露型

E52-CA6D-N型、E52-IC6D-N型

線材種類 K(CA) ・ J (IC)
等級 Class 2 (0.75級)
保護管材質 SUS304
熱接點 接地形
測溫範圍 0～+350℃ ： K(CA)
0～+350℃ ： J(IC)
導線 氟樹脂管被覆熱電偶（PFA）
（完工外觀1.6×1.0）
1/0.32
0～＋150℃

導線外露型

E52-CA10AE-N型、E52-IC10AE-N型

線材種類 K(CA) ・ J (IC)
等級 Class 2 (0.75級)
保護管材質 SUS304
熱接點 非接地形
測溫範圍 0～+350℃ ： K(CA)
0～+200℃ ： J(IC)
導線 氟樹脂管被覆熱電偶（PFA）
（完工外觀1.6×1.0）
1/0.32
0～＋180℃

（單位：mm）

低成本白金測溫阻抗體

附螺絲導線外露型

E52-P6DY型

E52（經濟型） 外觀尺寸 3

＊ 保護管為直管結構，無法彎曲使用。

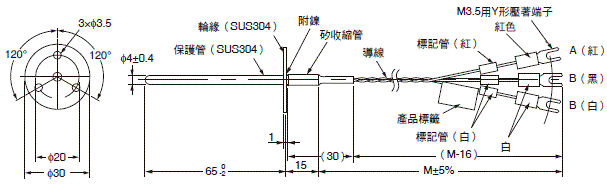

附輪緣導線外露型

E52-P6FY型

E52（經濟型） 外觀尺寸 5

＊ 保護管為直管結構，無法彎曲使用。

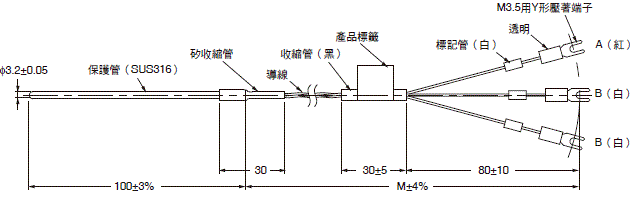

導線外露型

E52-P10AEY型

3151_dm_3
＊1. 保護管為直管結構，無法彎曲使用。
＊2. 無法採用透過壓合接頭（PT[]型）的安裝方式。

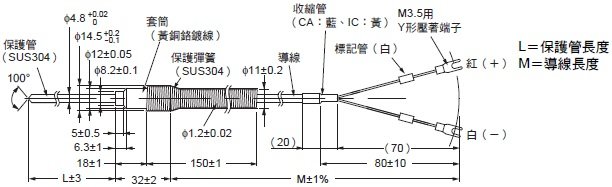

低成本熱電偶

附彈簧導線外露型

E52-CA[]ASY型、E52-IC[]ASY型

E52（經濟型） 外觀尺寸 10

＊ 保護管為直管結構，無法彎曲使用。

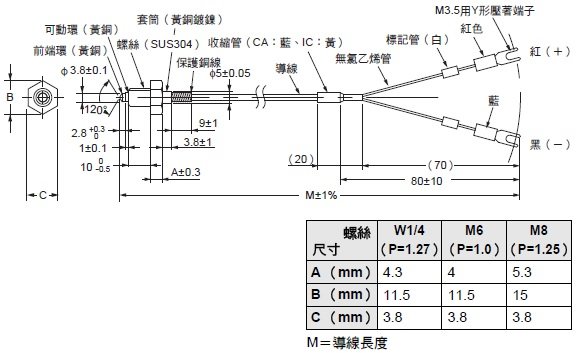

附螺絲導線外露型

E52-CA1DY型、E52-IC1DY型

E52（經濟型） 外觀尺寸 12

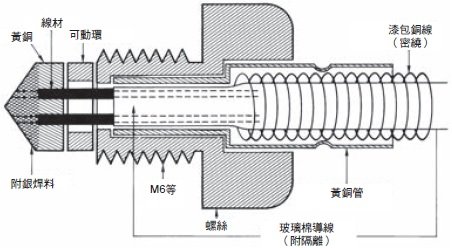

內部構造（圖示E52-CA1DY型的情形。）

E52（經濟型） 外觀尺寸 13

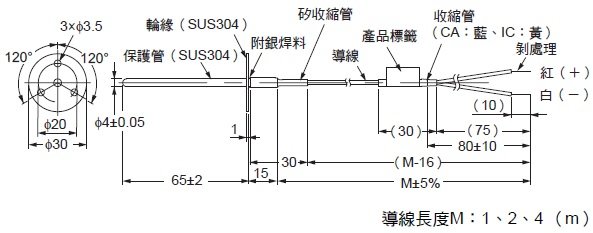

附輪緣導線外露型

E52-CA6F-N型、E52-IC6F-N型

E52（經濟型） 外觀尺寸 15

＊ 從前端到末端使用1條熱電偶線。
保護管為直管結構，無法彎曲使用。

無法用於施加過度振動、衝擊的地點，否則可能導致斷線。

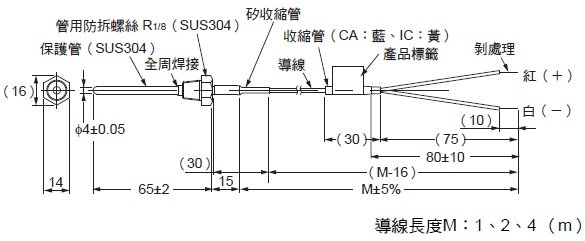

附螺絲導線外露型

E52-CA6D-N型、E52-IC6D-N型

E52（經濟型） 外觀尺寸 17

＊ 從前端到末端使用1條熱電偶線。
保護管為直管結構，無法彎曲使用。

無法用於施加過度振動、衝擊的地點，否則可能導致斷線。

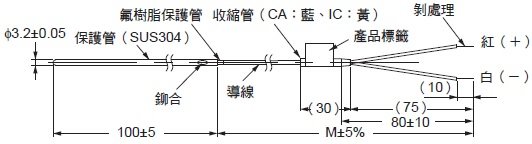

導線外露型

E52-CA10AE-N型、E52-IC10AE-N型

E52（經濟型） 外觀尺寸 19

＊1. 從前端到末端使用1條熱電偶線。
＊2. 導線長度為1、2、4m。
＊3. 保護管為直管結構，無法彎曲使用。
＊4. 無法採用透過壓合接頭（PT[]型）的安裝方式。
