E52 (通用型)

產品特色

種類豐富的高精度溫度感測器系列

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄

除了原有的M3螺絲對應品，更追加可以減少接線時間的歐式 (ferrule) 端子型。

可將溫度感測器作為溫度控制器的感熱部使用。

可因應所欲量測的溫度、場所、環境氣體而選擇。

依據種類、形狀、長度及端子部的形狀，備有各種款式。

分類	名稱	型號與外觀	溫度範圍＊	元件類型	方式	等級	保護材質	端子形狀
泛用型	被覆式白金測溫阻抗體	E52-P[]AY	－196～＋450℃	Pt100	3 導線式	Class B (B級)	SUS316	導線外露型
		E52-P[]C-N	－196～＋450℃				ASTM316L	端子內藏型
		E52-P[]B-N	－196～＋450℃				ASTM316L	端子外露型
	一般型白金測溫阻抗體	E52-P[]C-N	0～+450℃				SUS316	端子內藏型
	被覆型熱電偶	E52-CA[]AY E52-IC[]AY	0～＋900℃	K（CA） J（IC）	非接地型	Class 2 (0.75級)	ASTM316L	導線外露型
		E52-CA[]B-N E52-IC[]B-N						端子外露型
		E52-CA[]C-N E52-IC[]C-N						端子內藏型
	一般型熱電偶	E52-CA[]B-N E52-IC[]B-N					SUS316	端子外露型
		E52-CA[]C-N E52-IC[]C-N					SUS316	端子內藏型

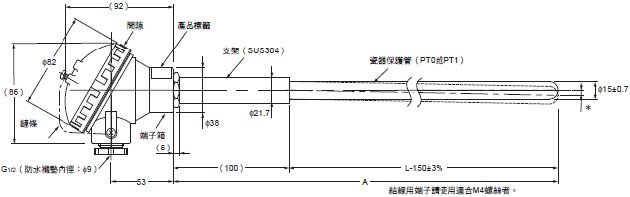

		E52-PR[]C-N	0～＋1,400℃	R（PR）		Class 2 (0.25級)	•陶瓷1種 •陶瓷特種	端子內藏型

一覽表中僅刊載概略規格。使用前請務必確認刊載頁面的詳細規格及注意事項。
＊溫度範圍因保護管材質、粗細、構造及線材的種類而異。

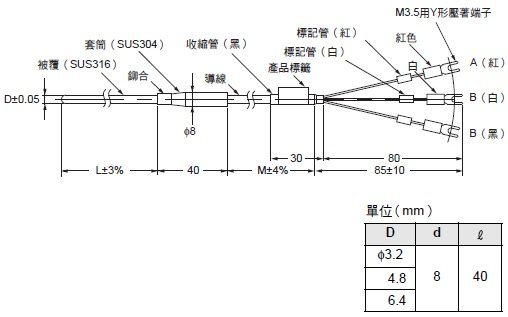

被覆式白金測溫阻抗體

導線外露型

E52-P[]AY型

端子部的形狀	保護管徑D (mm)	保護管長度L (cm)	導線種類	導線長度M (m)
				1	2
				型號
導線外露型	φ3.2	15	一般用	E52-P15AY D＝3.2 1M	E52-P15AY D＝3.2 2M
		15	耐熱用	E52-P15AY D＝3.2 NETU 1M	E52-P15AY D＝3.2 NETU 2M
		20	一般用	E52-P20AY D＝3.2 1M	E52-P20AY D＝3.2 2M
		20	耐熱用	E52-P20AY D＝3.2 NETU 1M	E52-P20AY D＝3.2 NETU 2M
		35	一般用	E52-P35AY D＝3.2 1M	E52-P35AY D＝3.2 2M
		35	耐熱用	E52-P35AY D＝3.2 NETU 1M	E52-P35AY D＝3.2 NETU 2M
	φ4.8	20	一般用	E52-P20AY D＝4.8 1M	E52-P20AY D＝4.8 2M
		20	耐熱用	E52-P20AY D＝4.8 NETU 1M	E52-P20AY D＝4.8 NETU 2M
		35	一般用	E52-P35AY D＝4.8 1M	E52-P35AY D＝4.8 2M
		35	耐熱用	E52-P35AY D＝4.8 NETU 1M	E52-P35AY D＝4.8 NETU 2M
		50	一般用	E52-P50AY D＝4.8 1M	E52-P50AY D＝4.8 2M
		50	耐熱用	E52-P50AY D＝4.8 NETU 1M	E52-P50AY D＝4.8 NETU 2M
	φ6.4	20	一般用	E52-P20AY D＝6.4 1M	E52-P20AY D＝6.4 2M
		20	耐熱用	E52-P20AY D＝6.4 NETU 1M	E52-P20AY D＝6.4 NETU 2M
		35	一般用	E52-P35AY D＝6.4 1M	E52-P35AY D＝6.4 2M
		35	耐熱用	E52-P35AY D＝6.4 NETU 1M	E52-P35AY D＝6.4 NETU 2M
		50	一般用	E52-P50AY D＝6.4 1M	E52-P50AY D＝6.4 2M
		50	耐熱用	E52-P50AY D＝6.4 NETU 1M	E52-P50AY D＝6.4 NETU 2M

端子部的形狀	保護管徑D (mm)	保護管長度L (cm)	導線種類	導線長度M (m)
				4	8
				型號
導線外露型	φ3.2	15	一般用	E52-P15AY D＝3.2 4M	E52-P15AY D＝3.2 8M
		15	耐熱用	E52-P15AY D＝3.2 NETU 4M	E52-P15AY D＝3.2 NETU 8M
		20	一般用	E52-P20AY D＝3.2 4M	E52-P20AY D＝3.2 8M
		20	耐熱用	E52-P20AY D＝3.2 NETU 4M	E52-P20AY D＝3.2 NETU 8M
		35	一般用	E52-P35AY D＝3.2 4M	E52-P35AY D＝3.2 8M
		35	耐熱用	E52-P35AY D＝3.2 NETU 4M	E52-P35AY D＝3.2 NETU 8M
	φ4.8	20	一般用	E52-P20AY D＝4.8 4M	E52-P20AY D＝4.8 8M
		20	耐熱用	E52-P20AY D＝4.8 NETU 4M	E52-P20AY D＝4.8 NETU 8M
		35	一般用	E52-P35AY D＝4.8 4M	E52-P35AY D＝4.8 8M
		35	耐熱用	E52-P35AY D＝4.8 NETU 4M	E52-P35AY D＝4.8 NETU 8M
		50	一般用	E52-P50AY D＝4.8 4M	E52-P50AY D＝4.8 8M
		50	耐熱用	E52-P50AY D＝4.8 NETU 4M	E52-P50AY D＝4.8 NETU 8M
	φ6.4	20	一般用	E52-P20AY D＝6.4 4M	E52-P20AY D＝6.4 8M
		20	耐熱用	E52-P20AY D＝6.4 NETU 4M	E52-P20AY D＝6.4 NETU 8M
		35	一般用	E52-P35AY D＝6.4 4M	E52-P35AY D＝6.4 8M
		35	耐熱用	E52-P35AY D＝6.4 NETU 4M	E52-P35AY D＝6.4 NETU 8M
		50	一般用	E52-P50AY D＝6.4 4M	E52-P50AY D＝6.4 8M
		50	耐熱用	E52-P50AY D＝6.4 NETU 4M	E52-P50AY D＝6.4 NETU 8M

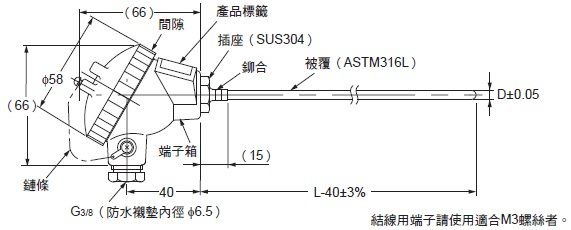

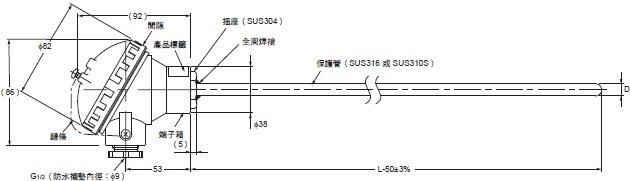

端子內藏型

E52-P[]C-N型

端子部的形狀	保護管長度L (cm)	保護管徑D (mm)
		φ3.2	φ4.8	φ6.4	φ8
		型號
端子內藏型	20	E52-P20C-N D＝3.2	E52-P20C-N D＝4.8	E52-P20C-N D＝6.4	E52-P20C-N D＝8
	35	E52-P35C-N D＝3.2	E52-P35C-N D＝4.8	E52-P35C-N D＝6.4	E52-P35C-N D＝8
	50	E52-P50C-N D＝3.2	E52-P50C-N D＝4.8	E52-P50C-N D＝6.4	E52-P50C-N D＝8
	75	──	E52-P75C-N D＝4.8	E52-P75C-N D＝6.4	──

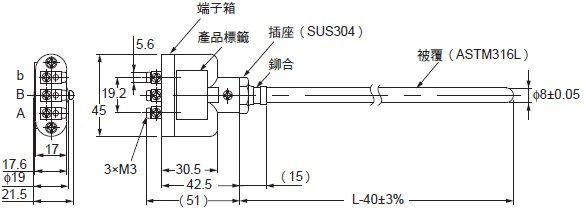

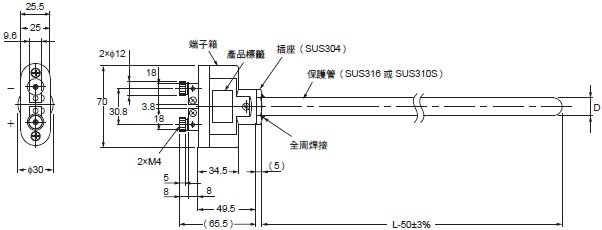

端子外露型

E52-P[]B-N型

端子部的形狀	保護管長度L(cm)	保護管徑D (mm)
		φ8
		型號
端子外露型	20	E52-P20B-N D＝8
	35	E52-P35B-N D＝8
	50	E52-P50B-N D＝8

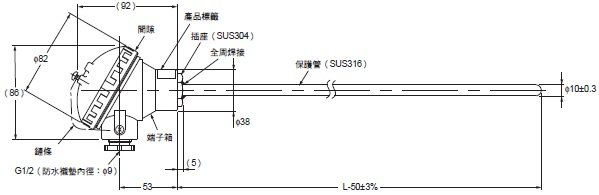

一般型白金測溫阻抗體

端子內藏型

E52-P[]C-N型

端子部的形狀	保護管長度L (cm)	保護管徑D (mm)
		φ10
		型號
端子內藏型	35	E52-P35C-N D＝10
	50	E52-P50C-N D＝10
	75	E52-P75C-N D＝10
	100	E52-P100C-N D＝10

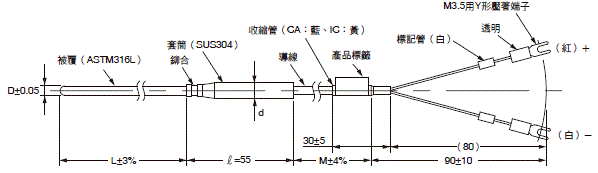

被覆式熱電偶

導線外露型

E52-CA[]AY型

K （CA）型（E52-CA[]AY型）

端子部的形狀	保護管徑D (mm)	保護管長度L (cm)	導線種類	導線長度M (m)
				1	2
				型號
導線外露型	φ1	15	一般用	E52-CA15AY D＝1 1M	E52-CA15AY D＝1 2M
		15	耐熱用	E52-CA15AY D＝1 NETU 1M	E52-CA15AY D＝1 NETU 2M
		20	一般用	E52-CA20AY D＝1 1M	E52-CA20AY D＝1 2M
		20	耐熱用	E52-CA20AY D＝1 NETU 1M	E52-CA20AY D＝1 NETU 2M
		35	一般用	E52-CA35AY D＝1 1M	E52-CA35AY D＝1 2M
		35	耐熱用	E52-CA35AY D＝1 NETU 1M	E52-CA35AY D＝1 NETU 2M
	φ1.6	15	一般用	E52-CA15AY D＝1.6 1M	E52-CA15AY D＝1.6 2M
		15	耐熱用	E52-CA15AY D＝1.6 NETU 1M	E52-CA15AY D＝1.6 NETU 2M
		20	一般用	E52-CA20AY D＝1.6 1M	E52-CA20AY D＝1.6 2M
		20	耐熱用	E52-CA20AY D＝1.6 NETU 1M	E52-CA20AY D＝1.6 NETU 2M
		35	一般用	E52-CA35AY D＝1.6 1M	E52-CA35AY D＝1.6 2M
		35	耐熱用	E52-CA35AY D＝1.6 NETU 1M	E52-CA35AY D＝1.6 NETU 2M
	φ3.2	15	一般用	E52-CA15AY D＝3.2 1M	E52-CA15AY D＝3.2 2M
		15	耐熱用	E52-CA15AY D＝3.2 NETU 1M	E52-CA15AY D＝3.2 NETU 2M0
		20	一般用	E52-CA20AY D＝3.2 1M	E52-CA20AY D＝3.2 2M
		20	耐熱用	E52-CA20AY D＝3.2 NETU 1M	E52-CA20AY D＝3.2 NETU 2M
		35	一般用	E52-CA35AY D＝3.2 1M	E52-CA35AY D＝3.2 2M
		35	耐熱用	E52-CA35AY D＝3.2 NETU 1M	E52-CA35AY D＝3.2 NETU 2M
		50	一般用	E52-CA50AY D＝3.2 1M	E52-CA50AY D＝3.2 2M
		50	耐熱用	E52-CA50AY D＝3.2 NETU 1M	E52-CA50AY D＝3.2 NETU 2M
	φ4.8	20	一般用	E52-CA20AY D＝4.8 1M	E52-CA20AY D＝4.8 2M
		20	耐熱用	E52-CA20AY D＝4.8 NETU 1M	E52-CA20AY D＝4.8 NETU 2M
		35	一般用	E52-CA35AY D＝4.8 1M	E52-CA35AY D＝4.8 2M
		35	耐熱用	E52-CA35AY D＝4.8 NETU 1M	E52-CA35AY D＝4.8 NETU 2M
		50	一般用	E52-CA50AY D＝4.8 1M	E52-CA50AY D＝4.8 2M
		50	耐熱用	E52-CA50AY D＝4.8 NETU 1M	E52-CA50AY D＝4.8 NETU 2M
	φ6.4	20	一般用	E52-CA20AY D＝6.4 1M	E52-CA20AY D＝6.4 2M
		20	耐熱用	E52-CA20AY D＝6.4 NETU 1M	E52-CA20AY D＝6.4 NETU 2M
		35	一般用	E52-CA35AY D＝6.4 1M	E52-CA35AY D＝6.4 2M
		35	耐熱用	E52-CA35AY D＝6.4 NETU 1M	E52-CA35AY D＝6.4 NETU 2M
		50	一般用	E52-CA50AY D＝6.4 1M	E52-CA50AY D＝6.4 2M
		50	耐熱用	E52-CA50AY D＝6.4 NETU 1M	E52-CA50AY D＝6.4 NETU 2M
	φ8	20	一般用	E52-CA20AY D＝8 1M	E52-CA20AY D＝8 2M
		20	耐熱用	E52-CA20AY D＝8 NETU 1M	E52-CA20AY D＝8 NETU 2M
		35	一般用	E52-CA35AY D＝8 1M	E52-CA35AY D＝8 2M
		35	耐熱用	E52-CA35AY D＝8 NETU 1M	E52-CA35AY D＝8 NETU 2M
		50	一般用	E52-CA50AY D＝8 1M	E52-CA50AY D＝8 2M
		50	耐熱用	E52-CA50AY D＝8 NETU 1M	E52-CA50AY D＝8 NETU 2M

端子部的形狀	保護管徑D (mm)	保護管長度L (cm)	導線種類	導線長度M (m)
				4	8
				型號
導線外露型	φ1	15	一般用	E52-CA15AY D＝1 4M	E52-CA15AY D＝1 8M
		15	耐熱用	E52-CA15AY D＝1 NETU 4M	E52-CA15AY D＝1 NETU 8M
		20	一般用	E52-CA20AY D＝1 4M	E52-CA20AY D＝1 8M
		20	耐熱用	E52-CA20AY D＝1 NETU 4M	E52-CA20AY D＝1 NETU 8M
		35	一般用	E52-CA35AY D＝1 4M	E52-CA35AY D＝1 8M
		35	耐熱用	E52-CA35AY D＝1 NETU 4M	E52-CA35AY D＝1 NETU 8M
	φ1.6	15	一般用	E52-CA15AY D＝1.6 4M	E52-CA15AY D＝1.6 8M
		15	耐熱用	E52-CA15AY D＝1.6 NETU 4M	E52-CA15AY D＝1.6 NETU 8M
		20	一般用	E52-CA20AY D＝1.6 4M	E52-CA20AY D＝1.6 8M
		20	耐熱用	E52-CA20AY D＝1.6 NETU 4M	E52-CA20AY D＝1.6 NETU 8M
		35	一般用	E52-CA35AY D＝1.6 4M	E52-CA35AY D＝1.6 8M
		35	耐熱用	E52-CA35AY D＝1.6 NETU 4M	E52-CA35AY D＝1.6 NETU 8M
	φ3.2	15	一般用	E52-CA15AY D＝3.2 4M	E52-CA15AY D＝3.2 8M
		15	耐熱用	E52-CA15AY D＝3.2 NETU 4M	E52-CA15AY D＝3.2 NETU 8M
		20	一般用	E52-CA20AY D＝3.2 4M	E52-CA20AY D＝3.2 8M
		20	耐熱用	E52-CA20AY D＝3.2 NETU 4M	E52-CA20AY D＝3.2 NETU 8M
		35	一般用	E52-CA35AY D＝3.2 4M	E52-CA35AY D＝3.2 8M
		35	耐熱用	E52-CA35AY D＝3.2 NETU 4M	E52-CA35AY D＝3.2 NETU 8M
		50	一般用	E52-CA50AY D＝3.2 4M	E52-CA50AY D＝3.2 8M
		50	耐熱用	E52-CA50AY D＝3.2 NETU 4M	E52-CA50AY D＝3.2 NETU 8M
	φ4.8	20	一般用	E52-CA20AY D＝4.8 4M	E52-CA20AY D＝4.8 8M
		20	耐熱用	E52-CA20AY D＝4.8 NETU 4M	E52-CA20AY D＝4.8 NETU 8M
		35	一般用	E52-CA35AY D＝4.8 4M	E52-CA35AY D＝4.8 8M
		35	耐熱用	E52-CA35AY D＝4.8 NETU 4M	E52-CA35AY D＝4.8 NETU 8M
		50	一般用	E52-CA50AY D＝4.8 4M	E52-CA50AY D＝4.8 8M
		50	耐熱用	E52-CA50AY D＝4.8 NETU 4M	E52-CA50AY D＝4.8 NETU 8M
	φ6.4	20	一般用	E52-CA20AY D＝6.4 4M	E52-CA20AY D＝6.4 8M
		20	耐熱用	E52-CA20AY D＝6.4 NETU 4M	E52-CA20AY D＝6.4 NETU 8M
		35	一般用	E52-CA35AY D＝6.4 4M	E52-CA35AY D＝6.4 8M
		35	耐熱用	E52-CA35AY D＝6.4 NETU 4M	E52-CA35AY D＝6.4 NETU 8M
		50	一般用	E52-CA50AY D＝6.4 4M	E52-CA50AY D＝6.4 8M
		50	耐熱用	E52-CA50AY D＝6.4 NETU 4M	E52-CA50AY D＝6.4 NETU 8M
	φ8	20	一般用	E52-CA20AY D＝8 4M	E52-CA20AY D＝8 8M
		20	耐熱用	E52-CA20AY D＝8 NETU 4M	E52-CA20AY D＝8 NETU 8M
		35	一般用	E52-CA35AY D＝8 4M	E52-CA35AY D＝8 8M
		35	耐熱用	E52-CA35AY D＝8 NETU 4M	E52-CA35AY D＝8 NETU 8M
		50	一般用	E52-CA50AY D＝8 4M	E52-CA50AY D＝8 8M
		50	耐熱用	E52-CA50AY D＝8 NETU 4M	E52-CA50AY D＝8 NETU 8M

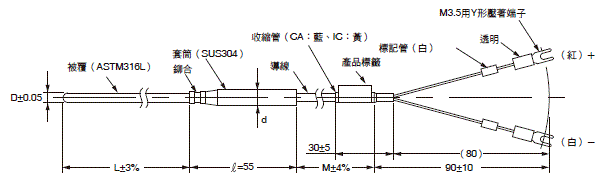

導線外露型

E52-IC[]AY型

J （IC）型（E52-IC[]AY型）

端子部的形狀	保護管徑D (mm)	保護管長度L (cm)	導線種類	導線長度M (m)
				1	2
				型號
導線外露型	φ1	15	一般用	E52-IC15AY D＝1 1M	E52-IC15AY D＝1 2M
		15	耐熱用	E52-IC15AY D＝1 NETU 1M	E52-IC15AY D＝1 NETU 2M
		20	一般用	E52-IC20AY D＝1 1M	E52-IC20AY D＝1 2M
		20	耐熱用	E52-IC20AY D＝1 NETU 1M	E52-IC20AY D＝1 NETU 2M
		35	一般用	E52-IC35AY D＝1 1M	E52-IC35AY D＝1 2M
		35	耐熱用	E52-IC35AY D＝1 NETU 1M	E52-IC35AY D＝1 NETU 2M
	φ1.6	15	一般用	E52-IC15AY D＝1.6 1M	E52-IC15AY D＝1.6 2M
		15	耐熱用	E52-IC15AY D＝1.6 NETU 1M	E52-IC15AY D＝1.6 NETU 2M
		20	一般用	E52-IC20AY D＝1.6 1M	E52-IC20AY D＝1.6 2M
		20	耐熱用	E52-IC20AY D＝1.6 NETU 1M	E52-IC20AY D＝1.6 NETU 2M
		35	一般用	E52-IC35AY D＝1.6 1M	E52-IC35AY D＝1.6 2M
		35	耐熱用	E52-IC35AY D＝1.6 NETU 1M	E52-IC35AY D＝1.6 NETU 2M
	φ3.2	15	一般用	E52-IC15AY D＝3.2 1M	E52-IC15AY D＝3.2 2M
		15	耐熱用	E52-IC15AY D＝3.2 NETU 1M	E52-IC15AY D＝3.2 NETU 2M
		20	一般用	E52-IC20AY D＝3.2 1M	E52-IC20AY D＝3.2 2M
		20	耐熱用	E52-IC20AY D＝3.2 NETU 1M	E52-IC20AY D＝3.2 NETU 2M
		35	一般用	E52-IC35AY D＝3.2 1M	E52-IC35AY D＝3.2 2M
		35	耐熱用	E52-IC35AY D＝3.2 NETU 1M	E52-IC35AY D＝3.2 NETU 2M
		50	一般用	E52-IC50AY D＝3.2 1M	E52-IC50AY D＝3.2 2M
		50	耐熱用	E52-IC50AY D＝3.2 NETU 1M	E52-IC50AY D＝3.2 NETU 2M
	φ4.8	20	一般用	E52-IC20AY D＝4.8 1M	E52-IC20AY D＝4.8 2M
		20	耐熱用	E52-IC20AY D＝4.8 NETU 1M	E52-IC20AY D＝4.8 NETU 2M
		35	一般用	E52-IC35AY D＝4.8 1M	E52-IC35AY D＝4.8 2M
		35	耐熱用	E52-IC35AY D＝4.8 NETU 1M	E52-IC35AY D＝4.8 NETU 2M
		50	一般用	E52-IC50AY D＝4.8 1M	E52-IC50AY D＝4.8 2M
		50	耐熱用	E52-IC50AY D＝4.8 NETU 1M	E52-IC50AY D＝4.8 NETU 2M
	φ6.4	20	一般用	E52-IC20AY D＝6.4 1M	E52-IC20AY D＝6.4 2M
		20	耐熱用	E52-IC20AY D＝6.4 NETU 1M	E52-IC20AY D＝6.4 NETU 2M
		35	一般用	E52-IC35AY D＝6.4 1M	E52-IC35AY D＝6.4 2M
		35	耐熱用	E52-IC35AY D＝6.4 NETU 1M	E52-IC35AY D＝6.4 NETU 2M
		50	一般用	E52-IC50AY D＝6.4 1M	E52-IC50AY D＝6.4 2M
		50	耐熱用	E52-IC50AY D＝6.4 NETU 1M	E52-IC50AY D＝6.4 NETU 2M
	φ8	20	一般用	E52-IC20AY D＝8 1M	E52-IC20AY D＝8 2M
		20	耐熱用	E52-IC20AY D＝8 NETU 1M	E52-IC20AY D＝8 NETU 2M
		35	一般用	E52-IC35AY D＝8 1M	E52-IC35AY D＝8 2M
		35	耐熱用	E52-IC35AY D＝8 NETU 1M	E52-IC35AY D＝8 NETU 2M
		50	一般用	E52-IC50AY D＝8 1M	E52-IC50AY D＝8 2M
		50	耐熱用	E52-IC50AY D＝8 NETU 1M	E52-IC50AY D＝8 NETU 2M

端子部的形狀	保護管徑D (mm)	保護管長度L (cm)	導線種類	導線長度M (m)
				4
				型號
導線外露型	φ1	15	一般用	E52-IC15AY D＝1 4M
		15	耐熱用	E52-IC15AY D＝1 NETU 4M
		20	一般用	E52-IC20AY D＝1 4M
		20	耐熱用	E52-IC20AY D＝1 NETU 4M
		35	一般用	E52-IC35AY D＝1 4M
		35	耐熱用	E52-IC35AY D＝1 NETU 4M
	φ1.6	15	一般用	E52-IC15AY D＝1.6 4M
		15	耐熱用	E52-IC15AY D＝1.6 NETU 4M
		20	一般用	E52-IC20AY D＝1.6 4M
		20	耐熱用	E52-IC20AY D＝1.6 NETU 4M
		35	一般用	E52-IC35AY D＝1.6 4M
		35	耐熱用	E52-IC35AY D＝1.6 NETU 4M
	φ3.2	15	一般用	E52-IC15AY D＝3.2 4M
		15	耐熱用	E52-IC15AY D＝3.2 NETU 4M
		20	一般用	E52-IC20AY D＝3.2 4M
		20	耐熱用	E52-IC20AY D＝3.2 NETU 4M
		35	一般用	E52-IC35AY D＝3.2 4M
		35	耐熱用	E52-IC35AY D＝3.2 NETU 4M
		50	一般用	E52-IC50AY D＝3.2 4M
		50	耐熱用	E52-IC50AY D＝3.2 NETU 4M
	φ4.8	20	一般用	E52-IC20AY D＝4.8 4M
		20	耐熱用	E52-IC20AY D＝4.8 NETU 4M
		35	一般用	E52-IC35AY D＝4.8 4M
		35	耐熱用	E52-IC35AY D＝4.8 NETU 4M
		50	一般用	E52-IC50AY D＝4.8 4M
		50	耐熱用	E52-IC50AY D＝4.8 NETU 4M
	φ6.4	20	一般用	E52-IC20AY D＝6.4 4M
		20	耐熱用	E52-IC20AY D＝6.4 NETU 4M
		35	一般用	E52-IC35AY D＝6.4 4M
		35	耐熱用	E52-IC35AY D＝6.4 NETU 4M
		50	一般用	E52-IC50AY D＝6.4 4M
		50	耐熱用	E52-IC50AY D＝6.4 NETU 4M
	φ8	20	一般用	E52-IC20AY D＝8 4M
		20	耐熱用	E52-IC20AY D＝8 NETU 4M
		35	一般用	E52-IC35AY D＝8 4M
		35	耐熱用	E52-IC35AY D＝8 NETU 4M
		50	一般用	E52-IC50AY D＝8 4M
		50	耐熱用	E52-IC50AY D＝8 NETU 4M

端子外露型

E52-CA[]B-N型
E52-IC[]B-N型

元件類型	端子部的形狀	保護管長度L (cm)	保護管徑D (mm)
			φ3.2	φ4.8	φ6.4	φ8
			型號
K (CA)	端子外露型	20	E52-CA20B -N D＝3.2	E52-CA20B -N D＝4.8	E52-CA20B -N D＝6.4	──
		35	E52-CA35B -N D＝3.2	E52-CA35B -N D＝4.8	E52-CA35B -N D＝6.4	E52-CA35B -N D＝8
		50	E52-CA50B -N D＝3.2	E52-CA50B -N D＝4.8	E52-CA50B -N D＝6.4	E52-CA50B -N D＝8
		75	──	E52-CA75B -N D＝4.8	E52-CA75B -N D＝6.4	E52-CA75B -N D＝8
J (IC)	端子外露型	20	E52-IC20B -N D＝3.2	E52-IC20B -N D＝4.8	E52-IC20B -N D＝6.4	──
		35	E52-IC35B -N D＝3.2	E52-IC35B -N D＝4.8	E52-IC35B -N D＝6.4	E52-IC35B -N D＝8
		50	E52-IC50B -N D＝3.2	E52-IC50B -N D＝4.8	E52-IC50B -N D＝6.	E52-IC50B -N D＝8
		75	──	E52-IC75B -N D＝4.8	E52-IC75B -N D＝6.4	E52-IC75B -N D＝8

端子內藏型

E52-CA[]C-N型
E52-IC[]C-N型

元件類型	端子部的形狀	保護長度L (cm)	保護管徑D (mm)
			φ3.2	φ4.8	φ6.4	φ8
			型號
K (CA)	端子內藏型	20	E52-CA20C -N D＝3.2	E52-CA20C -N D＝4.8	E52-CA20C -N D＝6.4	──
		35	E52-CA35C -N D＝3.2	E52-CA35C -N D＝4.8	E52-CA35C -N D＝6.4	E52-CA35C -N D＝8
		50	E52-CA50C -N D＝3.2	E52-CA50C -N D＝4.8	E52-CA50C -N D＝6.4	E52-CA50C -N D＝8
		75	──	E52-CA75C -N D＝4.8	E52-CA75C -N D＝6.4	E52-CA75C -N D＝8
J (IC)	端子內藏型	20	E52-IC20C -N D＝3.2	E52-IC20C -N D＝4.8	E52-IC20C -N D＝6.4	──
		35	E52-IC35C -N D＝3.2	E52-IC35C -N D＝4.8	E52-IC35C -N D＝6.4	E52-IC35C -N D＝8
		50	E52-IC50C -N D＝3.2	E52-IC50C -N D＝4.8	E52-IC50C -N D＝6.4	E52-IC50C -N D＝8
		75	──	E52-IC75C -N D＝4.8	E52-IC75C -N D＝6.4	E52-IC75C -N D＝8

一般型熱電偶

端子外露型

E52-CA[]B-N型
E52-IC[]B-N型

元件類型	端子部的形狀	保護長度L (cm)	保護管徑D (mm)
			φ10	φ12	φ15	φ22
			型號
K (CA)	端子外露型	35	E52-CA35B -N D＝10	E52-CA35B -N D＝12	E52-CA35B -N D＝15	──
		50	E52-CA50B -N D＝10	E52-CA50B -N D＝12	E52-CA50B -N D＝15	E52-CA50B -N D＝22
		75	E52-CA75B -N D＝10	E52-CA75B -N D＝12	E52-CA75B -N D＝15	E52-CA75B -N D＝22
		100	E52-CA100B -N D＝10	E52-CA100B -N D＝12	E52-CA100B -N D＝15	E52-CA100B -N D＝22
J (IC)	端子外露型	35	E52-IC35B -N D＝10	E52-IC35B -N D＝12	E52-IC35B -N D＝15	──
		50	E52-IC50B -N D＝10	E52-IC50B -N D＝12	E52-IC50B -N D＝15	E52-IC50B -N D＝22
		75	E52-IC75B -N D＝10	E52-IC75B -N D＝12	E52-IC75B -N D＝15	E52-IC75B -N D＝22
		100	E52-IC100B -N D＝10	E52-IC100B -N D＝12	E52-IC100B -N D＝15	E52-IC100B -N D＝22

端子內藏型

E52-CA[]C-N型
E52-IC[]C-N型

元件類型

端子部的形狀

保護管長度L
(cm)

保護管徑D (mm)

φ10

φ12

φ15

φ22

型號

K
(CA)

端子
內藏型

E52-CA35C

-N D＝10

E52-CA35C

-N D＝12

E52-CA35C

-N D＝15

──

E52-CA50C

-N D＝10

E52-CA50C

-N D＝12

E52-CA50C

-N D＝15

E52-CA50C

-N D＝22

E52-CA75C

-N D＝10

E52-CA75C

-N D＝12

E52-CA75C

-N D＝15

E52-CA75C

-N D＝22

100

E52-CA100C

-N D＝10

E52-CA100C

-N D＝12

E52-CA100C

-N D＝15

E52-CA100C

-N D＝22

J
(IC)

端子
內藏型

E52-IC35C

-N D＝10

E52-IC35C

-N D＝12

E52-IC35C

-N D＝15

──

E52-IC50C

-N D＝10

E52-IC50C

-N D＝12

E52-IC50C

-N D＝15

E52-IC50C

-N D＝22

E52-IC75C

-N D＝10

E52-IC75C

-N D＝12

E52-IC75C

-N D＝15

──

100

E52-IC100C

-N D＝10

E52-IC100C

-N D＝12

E52-IC100C

-N D＝15

──

端子內藏型高溫用

E52-PR[]C-N型

元件類型	端子部的形狀	保護管長度L (cm)	保護管徑D (mm)
			φ15
			型號
R ＊1	端子內藏型	50	E52-PR50C-N D＝15 PT1
		75	E52-PR75C-N D＝15 PT1
		100	E52-PR100C-N D＝15 PT1
R＊2	端子內藏型	50	E52-PR50C-N D＝15 PT0
		75	E52-PR75C-N D＝15 PT0
		100	E52-PR100C-N D＝15 PT0

	保護管材質	容許溫度
＊1 JIS 1特別陶瓷(PT1)	莫來石高鋁等	1500℃ ＊
＊2 JIS特別陶瓷(PT0)	再結晶氧化鋁熔融鋁等	1600℃ ＊

＊保護管的容許溫度雖高於1400℃，但熱電偶的線材本身的容許溫度為「1400℃」。
使用E52-PR[]C-N型於例外情況下瞬間達到高溫的時，保護管雖能夠耐受到表中的數值程度，但線材若超過容許溫度而常時使用，會更加速劣化。

被覆式白金測溫阻抗體

詳細內容請參閱規格說明書

元件	Pt100
等級	JIS Class B (B級)
被覆材質	SUS316（E52-P[]AY型） ASTM316L（E52-P[]B-N型、E52-P[]C-N型）
被覆外徑	φ3.2、φ4.8、φ6.4、φ8
導線方式	3導線式
測溫範圍	－196～＋450℃（乾燥空氣中）

一般型白金測溫阻抗體

詳細內容請參閱規格說明書

元件	Pt100
等級	JIS Class B（B級）
保護管材質	SUS316
導線方式	3導線式系統
測溫範圍	0～＋450℃（乾燥空氣中）

＊1. 若有可能結露時，請使用被覆式。

被覆式熱電偶

線材種類	K（CA）・J（IC）
等級	JIS Class 2（0.75級）
熱接點	非接地形
被覆材質	CA：ASTM316L
被覆材質	IC：ASTM316L

容許溫度（乾燥空氣中）＊

線材	K(CA) ASTM316L	J(IC) ASTM316L
D	K(CA) ASTM316L	J(IC) ASTM316L
φ1	650℃	450℃
1.6	650℃	450℃
3.2	750℃	650℃
4.8	800℃	750℃
6.4	800℃	750℃
8.0	900℃	750℃

＊有關容許溫度的詳細內容，請參閱溫度感測器技術指南。

導線外露型

E52-CA[]AY型

容許溫度（乾燥空氣中）

線材	K(CA) ASTM316L
D	K(CA) ASTM316L
φ1	650℃
1.6	650℃
3.2	750℃
4.8	800℃
6.4	800℃
8.0	900℃

導線外露型

E52-IC[]AY型

容許溫度（乾燥空氣中）

線材	J(IC) ASTM316L
D	J(IC) ASTM316L
φ1	450℃
1.6	450℃
3.2	650℃
4.8	750℃
6.4	750℃
8.0	750℃

端子外露型

E52-CA[]B-N型
E52-IC[]B-N型

容許溫度（乾燥空氣中）

線材	K(CA) ASTM316L	J(IC) ASTM316L
D	K(CA) ASTM316L	J(IC) ASTM316L
φ3.2	750℃	650℃
4.8	800℃	750℃
6.4	800℃	750℃
8.0	900℃	750℃

端子箱：容許溫度0～＋100℃

端子內藏型

E52-CA[]C-N型
E52-IC[]C-N型

容許溫度（乾燥空氣中）

線材	K(CA) ASTM316L	J(IC) ASTM316L
D	K(CA) ASTM316L	J(IC) ASTM316L
φ3.2	750℃	650℃
4.8	800℃	750℃
6.4	800℃	750℃
8.0	900℃	750℃

端子箱：容許溫度0～＋90℃

一般型熱電偶

線材種類	K（CA）·J（IC）·R（PR）
等級	K（CA）·J（IC）JIS Class 2（0.75級）
等級	R（PR）·JIS Class 2（0.25級）
保護管材質	K(CA)	SUS316
	J(IC)	SUS316
	R ＊	JIS 1.特別陶瓷(PT1)
	R ＊	JIS特別陶瓷(PT0)
熱接點	非接地型

＊ R請務必指定PT1或PT0。

容許溫度（乾燥空氣中）＊

線材	K(CA) SUS316	J(IC) SUS316
D	K(CA) SUS316	J(IC) SUS316
φ10	750℃	450℃
12	850℃	500℃
15	850℃	550℃
22	900℃	600℃

線材	R
D	R
φ15	0～+1,400℃

＊有關容許溫度的詳細內容，請參閱溫度感測器技術指南。

端子外露型

E52-CA[]B-N型
E52-IC[]B-N型

容許溫度（乾燥空氣中）

線材	K(CA) SUS316	J(IC) SUS316
D	K(CA) SUS316	J(IC) SUS316
φ10	750℃	450℃
12	850℃	500℃
15	850℃	550℃
22	900℃	600℃

端子箱：容許溫度0～＋100℃

端子內藏型

E52-CA[]C-N型
52-IC[]C-N型

容許溫度（乾燥空氣中）

線材	K(CA) SUS316	J(IC) SUS316
D	K(CA) SUS316	J(IC) SUS316
φ10	0～+750℃	0～+450℃
12	0～+850℃	0～+500℃
15	0～+850℃	0～+550℃
22	0～+900℃	0～+600℃

端子箱：容許溫度0～＋90℃

端子內藏型高溫用

E52-PR[]C-N型

容許溫度（乾燥空氣中）

線材	R
D	R
φ15	0～+1400℃

端子箱：容許溫度0～＋90℃

（單位：mm）

被覆式白金測溫阻抗體

詳細內容請參閱規格說明書

導線外露型

E52-P[]AY型

3150_dm_1
導線
一般用（－20～＋70℃）：全乙烯樹脂包覆
（12/0.18，0.3SQ，完工外徑約φ4.8，套筒部分為0～＋70℃）
耐熱用（0～＋180℃）：全玻璃棉覆蓋不鏽鋼隔離
（30/0.12，0.3SQ，完工外徑約φ4，套筒部分為0～＋100℃）
導線長度M：1、2、4、8 （m）

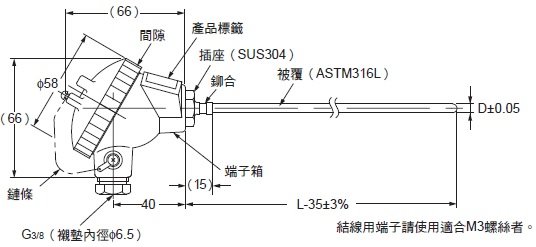

端子內藏型

E52-P[]C-N型
（單位：mm，但L為cm）

＊間隙內的端子顯示有極性（A、B、b）。
＊ L為cm單位，35為mm單位。因此，以E52-P35C-N型為例，由於L＝35 （cm）故被覆的長度為 L－35＝350－35＝315 （mm）。

端子外露型

E52-P[]B-N型
（單位：mm，但L為cm）

＊ L為cm單位，40為mm單位。因此，以E52-P35B-N型為例，由於L＝35 （cm）故被覆的長度為 L－40＝350－40＝310 （mm）。

一般型白金測溫阻抗體

詳細內容請參閱規格說明書

端子內藏型

E52-P[]C-N型
（單位：mm，但L為cm）

＊ L為cm單位，50為mm單位。因此，以E52-P75C-N型為例，由於L＝75 （cm），故保護管部的長度為L－50＝750－50＝700 （mm）。

＊間隙內的端子顯示有極性（A、B、B）。

被覆式熱電偶

導線外露型

E52-CA[]AY型

＊1. 導線
（補償導線）
一般用（－20～＋70℃）：全乙烯樹脂包覆（7/0.3、0.5SQ，完工外觀2.4×4.1）
耐熱用（0～＋150℃）：全玻璃棉覆蓋與不銹鋼護罩（7/0.3、0.5SQ、完工外觀2.8×4.6）
無法使用於可能會受到水或液體噴濺的場所。
導線長度M：1、2、4、8 （m）
＊2. 套筒的溫度範圍，一般用＝－20～＋70℃
耐熱用＝0～＋100℃。

導線外露型

E52-IC[]AY型

3150_dm_6

＊1. 導線
（補償導線）
一般用（－20～＋70℃）：全乙烯樹脂包覆（7/0.3、0.5SQ，完工外觀2.4×4.1）
耐熱用（0～＋150℃）：全玻璃棉覆蓋與不鏽鋼隔離（7/0.3、0.5SQ，完工外觀2.8×4.6）
無法使用於可能會受到水或液體噴濺的場所。
導線長度M：1、2、4、8 （m）
＊2. 套筒的溫度範圍，一般用＝－20～＋70℃
耐熱用＝0～＋100℃。

端子外露型

E52-CA[]B-N型
E52-IC[]B-N型
（單位：mm，但L為cm）

＊ L為cm單位，40為mm單位。因此，以E52-CA50B-N型為例，由於L＝50（cm），故被覆的長度為 L－40＝500－40＝460（mm）。

端子內藏型

E52-CA[]C-N型
E52-IC[]C-N型
（單位：mm，但L為cm）

＊間隙內的端子上標示有極性（＋、－）。
＊ L為cm單位，40為mm單位。因此，以E52-CA35C-N型為例，由於L＝35（cm），故被覆的長度為 L－40＝350－40＝310（mm）。

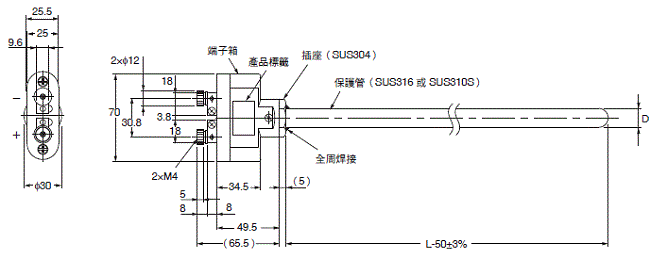

一般型熱電偶

端子外露型

E52-CA[]B-N型
E52-IC[]B-N型
（單位：mm，但L為cm）

＊ L為cm單位，50為mm單位。因此，以E52-CA75B-N型為例，由於L＝75（cm），故保護管的長度為 L－50＝750－50＝700（mm）。

端子內藏型

E52-CA[]C-N型
E52-IC[]C-N型
（單位：mm，但L為cm）

3150_dm_10

＊間隙內的端子上標示有極性（＋、－）。
＊ L為cm單位，50為mm單位。因此，以E52-CA50C-N型為例，由於L＝50（cm），故保護管的長度為 L－50＝500－50＝450（mm）。

端子內藏型高溫用

E52-PR[]C-N型
（單位：mm，但L為cm）

3150_dm_11

＊間隙內的端子上標示有極性（＋、－）。
＊ L為cm單位，150為mm單位。因此，以E52-PR75C-N型為例，由於L＝75（cm），故保護管部的長度為 L－150＝750－150＝600（mm）。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
E52 規格說明書	- [9095KB]	2021年9月30日 20210930	E52 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
E52 Data Sheet	- [8092KB]	Jun 10, 2021 20210610	E52 Data Sheet

產品&服務

E52 (通用型)

除了原有的M3螺絲對應品，更追加可以減少接線時間的歐式 (ferrule) 端子型。

可將溫度感測器作為溫度控制器的感熱部使用。

可因應所欲量測的溫度、場所、環境氣體而選擇。

依據種類、形狀、長度及端子部的形狀，備有各種款式。

被覆式白金測溫阻抗體

導線外露型

端子內藏型

E52-P[]C-N型

端子外露型

E52-P[]B-N型

一般型白金測溫阻抗體

端子內藏型

E52-P[]C-N型

被覆式熱電偶

導線外露型

E52-CA[]AY型

導線外露型

E52-IC[]AY型

端子外露型

E52-CA[]B-N型 E52-IC[]B-N型

端子內藏型

E52-CA[]C-N型 E52-IC[]C-N型

一般型熱電偶

端子外露型

E52-CA[]B-N型 E52-IC[]B-N型

端子內藏型

E52-CA[]C-N型 E52-IC[]C-N型

端子內藏型高溫用

E52-PR[]C-N型

被覆式白金測溫阻抗體

一般型白金測溫阻抗體

被覆式熱電偶

導線外露型

E52-CA[]AY型

導線外露型

E52-IC[]AY型

端子外露型

E52-CA[]B-N型 E52-IC[]B-N型

端子內藏型

E52-CA[]C-N型 E52-IC[]C-N型

一般型熱電偶

容許溫度（乾燥空氣中）＊

端子外露型

E52-CA[]B-N型 E52-IC[]B-N型

端子內藏型

E52-CA[]C-N型 52-IC[]C-N型

端子內藏型高溫用

E52-PR[]C-N型

被覆式白金測溫阻抗體

導線外露型

E52-P[]AY型

端子內藏型

E52-P[]C-N型 （單位：mm，但L為cm）

端子外露型

E52-P[]B-N型 （單位：mm，但L為cm）

一般型白金測溫阻抗體

端子內藏型

E52-P[]C-N型 （單位：mm，但L為cm）

被覆式熱電偶

導線外露型

E52-CA[]AY型

導線外露型

E52-IC[]AY型

端子外露型

E52-CA[]B-N型 E52-IC[]B-N型 （單位：mm，但L為cm）

端子內藏型

E52-CA[]C-N型 E52-IC[]C-N型 （單位：mm， 但L為cm）

一般型熱電偶

端子外露型

E52-CA[]B-N型 E52-IC[]B-N型 （單位：mm，但L為cm）

端子內藏型

E52-CA[]C-N型 E52-IC[]C-N型 （單位：mm，但L為cm）

端子內藏型高溫用

E52-PR[]C-N型 （單位：mm，但L為cm）

中文

English

Global Edition

其他產品

E52-CA[]B-N型
E52-IC[]B-N型

E52-CA[]C-N型
E52-IC[]C-N型

E52-CA[]B-N型
E52-IC[]B-N型

E52-CA[]C-N型
E52-IC[]C-N型

E52-CA[]B-N型
E52-IC[]B-N型

E52-CA[]C-N型
E52-IC[]C-N型

E52-CA[]B-N型
E52-IC[]B-N型

E52-CA[]C-N型
52-IC[]C-N型

E52-P[]C-N型
（單位：mm，但L為cm）

E52-P[]B-N型
（單位：mm，但L為cm）

E52-P[]C-N型
（單位：mm，但L為cm）

E52-CA[]B-N型
E52-IC[]B-N型
（單位：mm，但L為cm）

E52-CA[]C-N型
E52-IC[]C-N型
（單位：mm，但L為cm）

E52-CA[]B-N型
E52-IC[]B-N型
（單位：mm，但L為cm）

E52-CA[]C-N型
E52-IC[]C-N型
（單位：mm，但L為cm）

E52-PR[]C-N型
（單位：mm，但L為cm）
